1 Część III SIWZ Opis przedmiotu zamówienia do postępowania dla zadania pn.: WYKONANIE I MONTAŻ TABLIC OZNAKOWANIA TURYSTYCZNO-INFORMACYJNEGO PRZY OBIEKTACH KANAŁU ELBLĄSKIEGO Dot. Projektu pn.: Rewitalizacja Kanału Elbląskiego na odcinkach: Jezioro Drużno - Miłomłyn, Miłomłyn - Zalewo, Miłomłyn Ostróda Stare Jabłonki, współfinansowanego przez Unie Europejska z Europejskiego Funduszu Rozwoju Regionalnego; Program Operacyjny Innowacyjna Gospodarka ; Działanie 6.4. Inwestycje w produkty turystyczne o znaczeniu ponadregionalnym

2 1. Przedmiot zamówienia Przedmiotem zamówienia jest: 1. wykonanie tablic oznakowania turystyczno-informacyjnego, 2. montaż tablic oznakowania turystyczno-informacyjnego. Zamówienie dotyczy projektu pn.: Rewitalizacja Kanału Elbląskiego na odcinkach: Jezioro Drużno - Miłomłyn, Miłomłyn - Zalewo, Miłomłyn Ostróda Stare Jabłonki, współfinansowanego przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego (Program Operacyjny Innowacyjna Gospodarka ). 2. Termin realizacji zamówienia Przedmiot zamówienia należy wykonać do dnia r. 3. Informacje ogólne Kanał Elbląski (odcinek pochylniowy) jest zlokalizowany na północy Polski w województwie warmińsko mazurskim, w powiecie elbląskim, na terenie gmin: Pasłęk, Rychliki. Wszystkie pochylnie Kanału Elbląskiego znajdują się na szlaku żeglownym Miłomłyn Jezioro Druzno. Obszar objęty zamówieniem jest położony na Obszarze Chronionego Krajobrazu Kanału Elbląskiego. Na mocy rozporządzenia Prezydent RP z dnia 14 stycznia 2011r., Kanał Elbląski został uznany Pomnikiem Historii. Jest to zabytek hydrotechniki o randze międzynarodowej. Aktualnie na odcinkach pochylniowych Kanału Elbląskiego są wykonywane roboty budowlane w ramach projektu Rewitalizacja Kanału Elbląskiego na odcinkach: Jezioro Drużno - Miłomłyn, Miłomłyn - Zalewo, Miłomłyn Ostróda Stare Jabłonki, współfinansowanego przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego (Program Operacyjny Innowacyjna Gospodarka ). Roboty budowlane na terenie czterech śluz zostały zakończone w 2014 roku. 4. Opis przedmiotu zamówienia 4.1. Uwarunkowania ogólne Wykonawca jest zobowiązany do wykonania, dostawy i montażu tablic informacyjnych w miejscach uzgodnionych z Zamawiającym Przedmiot umowy - przed montażem, w celu dokonania jego oceny pod względem zgodności grafiki i stanu, należy dostarczyć: - Tablice dot. pochylni Kanału Elbląskiego do siedziby Nadzoru Wodnego Regionalnego Zarządu Gospodarki Wodnej w Gdańsku w Buczyńcu, Pasłęk, 2

3 - Tablice dot. śluz Kanału Elbląskiego do siedziby Nadzoru Wodnego Regionalnego Zarządu Gospodarki Wodnej w Gdańsku w Ostródzie, ul. Mickiewicza 42, Ostróda Wykonawca jest zobowiązany do poinformowania Zamawiającego z wyprzedzeniem min. 2 dniowym o planowanym terminie montażu tablic, w celu odbycia wizji lokalnej z przedstawicielem Zamawiającego w celu ustalenia ostatecznej lokalizacji tablic Przed montażem tablic informacyjnych Zamawiający dokona oceny tablic informacyjnych pod względem zgodności części graficznej tablic oraz stanu tablic. Ocena tablic odbędzie się na terenie pochylni i śluz Kanału Elbląskiego w terminie uzgodnionym przez Wykonawcę i Zamawiającego. W przypadku stwierdzenia podczas czynności oceny braków, wad, usterek przedmiotu zamówienia, Zamawiający wyznaczy Wykonawcy termin na ich usunięcie W przypadku stwierdzenia podczas czynności odbioru (przed montażem) wady polegającej na niezgodności wykonanej z projektem graficznym pod względem kolorystyki, rozmieszczenia symboli graficznych, informacji tekstowych, Zamawiający ma prawo żądać ponownego wykonania tablic Tablice zostaną wykonane na podstawie grafik określonych w załączniku nr 1 do niniejszego opisu przedmiotu zamówienia W cenie ofertowej należy uwzględnić wszelkie koszty niezbędne do prawidłowego wykonania zadania, m.in. koszty materiałów, robocizny, dostaw, montażu i inne Zastosowane materiały winny odpowiadać co do jakości wymaganiom określonym ustawą z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92, poz. 881 ze zm.). Wykonawca jest zobowiązany udostępnić certyfikat zgodności z Polską Normą lub aprobatę techniczną na każde żądanie Zamawiającego, a przy odbiorze przekazać je Zamawiającemu Zastosowane do tablic materiały winny posiadać wydłużony okres trwałości i być przeznaczone do stosowania na blachach ocynkowanych oraz odporne na działanie niekorzystnych czynników atmosferycznych (deszcz, słońce, mróz, itp.), zabezpieczone laminatem UV w celu zachowania kolorów oraz mają być przystosowane do czyszczenia z graffiti Wykonawca jest zobowiązany, po wykonaniu montażu tablic, do doprowadzenia terenu do stanu pierwotnego Wykonawca zobowiązany będzie udzielić na dostarczony przedmiot zamówienia minimum 60 miesięcznej gwarancji liczonej od dnia podpisania protokołu odbioru Gwarancja musi obejmować wszystkie elementy przedmiotu zamówienia, m.in. tablice informacyjne, elementy stalowe, fundament Zamawiający dysponuje pozwoleniami na budowę tablic informacyjnych. 3

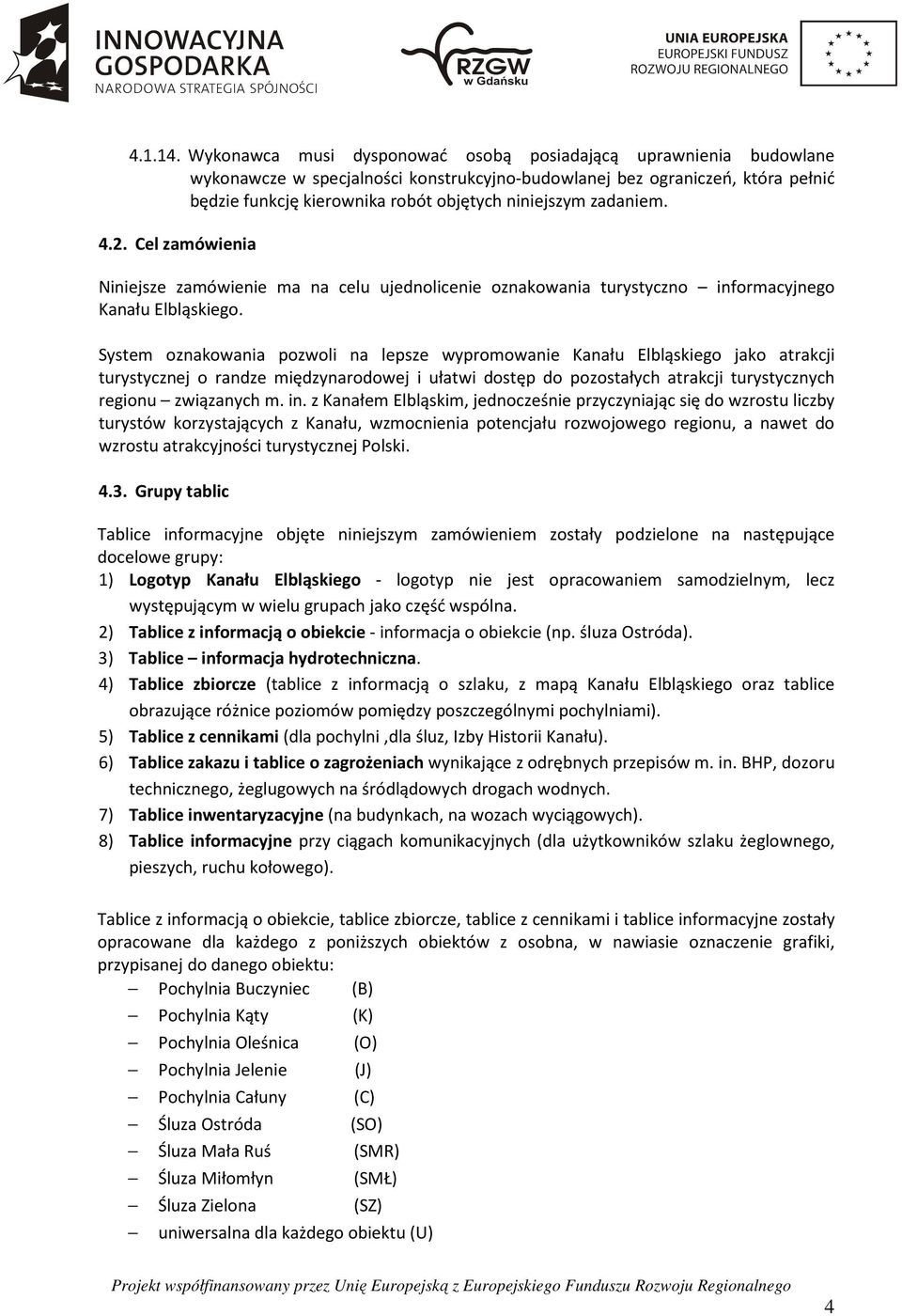

4 Wykonawca musi dysponować osobą posiadającą uprawnienia budowlane wykonawcze w specjalności konstrukcyjno-budowlanej bez ograniczeń, która pełnić będzie funkcję kierownika robót objętych niniejszym zadaniem Cel zamówienia Niniejsze zamówienie ma na celu ujednolicenie oznakowania turystyczno informacyjnego Kanału Elbląskiego. System oznakowania pozwoli na lepsze wypromowanie Kanału Elbląskiego jako atrakcji turystycznej o randze międzynarodowej i ułatwi dostęp do pozostałych atrakcji turystycznych regionu związanych m. in. z Kanałem Elbląskim, jednocześnie przyczyniając się do wzrostu liczby turystów korzystających z Kanału, wzmocnienia potencjału rozwojowego regionu, a nawet do wzrostu atrakcyjności turystycznej Polski Grupy tablic Tablice informacyjne objęte niniejszym zamówieniem zostały podzielone na następujące docelowe grupy: 1) Logotyp Kanału Elbląskiego - logotyp nie jest opracowaniem samodzielnym, lecz występującym w wielu grupach jako część wspólna. 2) Tablice z informacją o obiekcie - informacja o obiekcie (np. śluza Ostróda). 3) Tablice informacja. 4) Tablice zbiorcze (tablice z informacją o szlaku, z mapą Kanału Elbląskiego oraz tablice obrazujące różnice poziomów pomiędzy poszczególnymi pochylniami). 5) Tablice z cennikami (dla pochylni,dla śluz, Izby Historii Kanału). 6) Tablice zakazu i tablice o zagrożeniach wynikające z odrębnych przepisów m. in. BHP, dozoru technicznego, żeglugowych na śródlądowych drogach wodnych. 7) Tablice inwentaryzacyjne (na budynkach, na wozach wyciągowych). 8) Tablice informacyjne przy ciągach komunikacyjnych (dla użytkowników szlaku żeglownego, pieszych, ruchu kołowego). Tablice z informacją o obiekcie, tablice zbiorcze, tablice z cennikami i tablice informacyjne zostały opracowane dla każdego z poniższych obiektów z osobna, w nawiasie oznaczenie grafiki, przypisanej do danego obiektu: Pochylnia Buczyniec (B) Pochylnia Kąty Pochylnia Oleśnica Pochylnia Jelenie Pochylnia Całuny Śluza Ostróda Śluza Mała Ruś Śluza Miłomłyn Śluza Zielona (K) (O) (J) (C) (SO) (SMR) (SMŁ) (SZ) uniwersalna dla każdego obiektu (U) 4

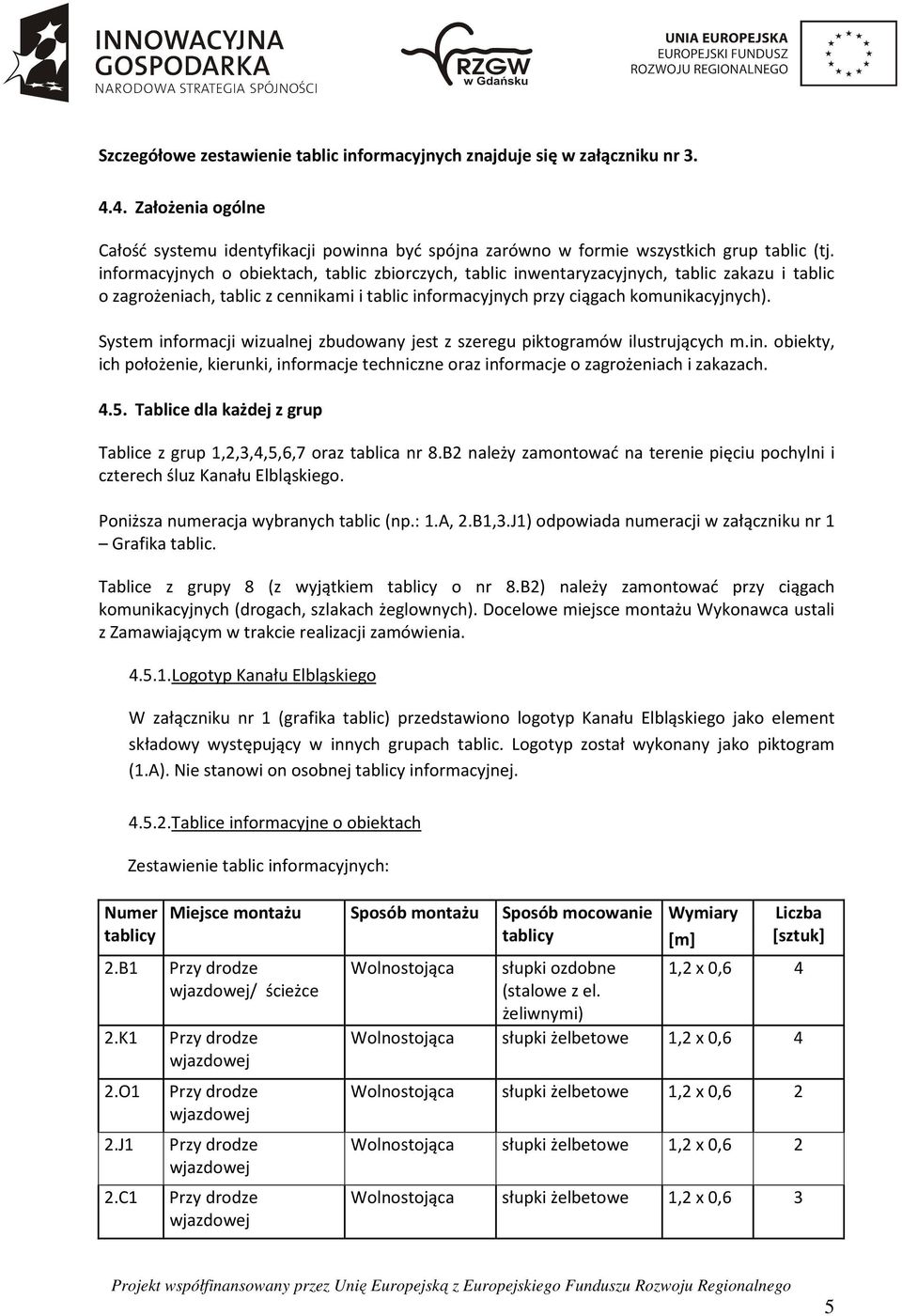

5 Szczegółowe zestawienie tablic informacyjnych znajduje się w załączniku nr Założenia ogólne Całość systemu identyfikacji powinna być spójna zarówno w formie wszystkich grup tablic (tj. informacyjnych o obiektach, tablic zbiorczych, tablic inwentaryzacyjnych, tablic zakazu i tablic o zagrożeniach, tablic z cennikami i tablic informacyjnych przy ciągach komunikacyjnych). System informacji wizualnej zbudowany jest z szeregu piktogramów ilustrujących m.in. obiekty, ich położenie, kierunki, informacje techniczne oraz informacje o zagrożeniach i zakazach Tablice dla każdej z grup Tablice z grup 1,2,3,4,5,6,7 oraz tablica nr 8.B2 należy zamontować na terenie pięciu pochylni i czterech śluz Kanału Elbląskiego. Poniższa numeracja wybranych tablic (np.: 1.A, 2.B1,3.J1) odpowiada numeracji w załączniku nr 1 Grafika tablic. Tablice z grupy 8 (z wyjątkiem o nr 8.B2) należy zamontować przy ciągach komunikacyjnych (drogach, szlakach żeglownych). Docelowe miejsce montażu Wykonawca ustali z Zamawiającym w trakcie realizacji zamówienia Logotyp Kanału Elbląskiego W załączniku nr 1 (grafika tablic) przedstawiono logotyp Kanału Elbląskiego jako element składowy występujący w innych grupach tablic. Logotyp został wykonany jako piktogram (1.A). Nie stanowi on osobnej informacyjnej Tablice informacyjne o obiektach Zestawienie tablic informacyjnych: Numer Miejsce montażu 2.B1 Przy drodze wjazdowej/ ścieżce 2.K1 Przy drodze wjazdowej 2.O1 Przy drodze wjazdowej 2.J1 Przy drodze wjazdowej 2.C1 Przy drodze wjazdowej Sposób montażu Sposób mocowanie Wymiary [m] Liczba [sztuk] 1,2 x 0,6 4 słupki żelbetowe 1,2 x 0,6 4 słupki żelbetowe 1,2 x 0,6 2 słupki żelbetowe 1,2 x 0,6 2 słupki żelbetowe 1,2 x 0,6 3 5

6 2.SO Przy kanale słupki żelbetowe 1,2 x 0,6 2 2.SMR Przy kanale słupki żelbetowe 1,2 x 0,6 2 2.SMŁ Przy kanale słupki żelbetowe 1,2 x 0,6 2 2.SZ Przy kanale słupki żelbetowe 1,2 x 0,6 2 2.B2 Maszynownia Buczyniec Elewacja do ścian za pomocą 2.K2 Maszynownia Kąty Elewacja do ścian za pomocą 2.O2 Maszynownia Oleśnica Elewacja do ścian za pomocą 2.J2 Maszynownia Jelenie Elewacja do ścian za pomocą 2.C2 Maszynownia Całuny Elewacja do ścian za pomocą 2.B3 Izba Historii Kanału Elewacja do ścian za pomocą Elbląskiego 1,2 x 0,6 1 1,2 x 0,6 1 1,2 x 0,6 1 1,2 x 0,6 1 1,2 x 0,6 1 1,2 x 0, Tablice informacja Zestawienie tablic z informacją hydrotechniczną: Numer Miejsce montażu 3.B1 Informacja 3.K1 Informacja 3.O1 Informacja 3.J1 Informacja 3.C1 Informacja 3.SO Informacja Sposób montażu Sposób mocowanie Wymiary [m] Liczba [sztuk] 1,2 x 1,4 2 1,2 x 1,4 2 1,2 x 1,4 2 1,2 x 1,4 2 1,2 x 1,4 2 1,2 x 1,2 1 6

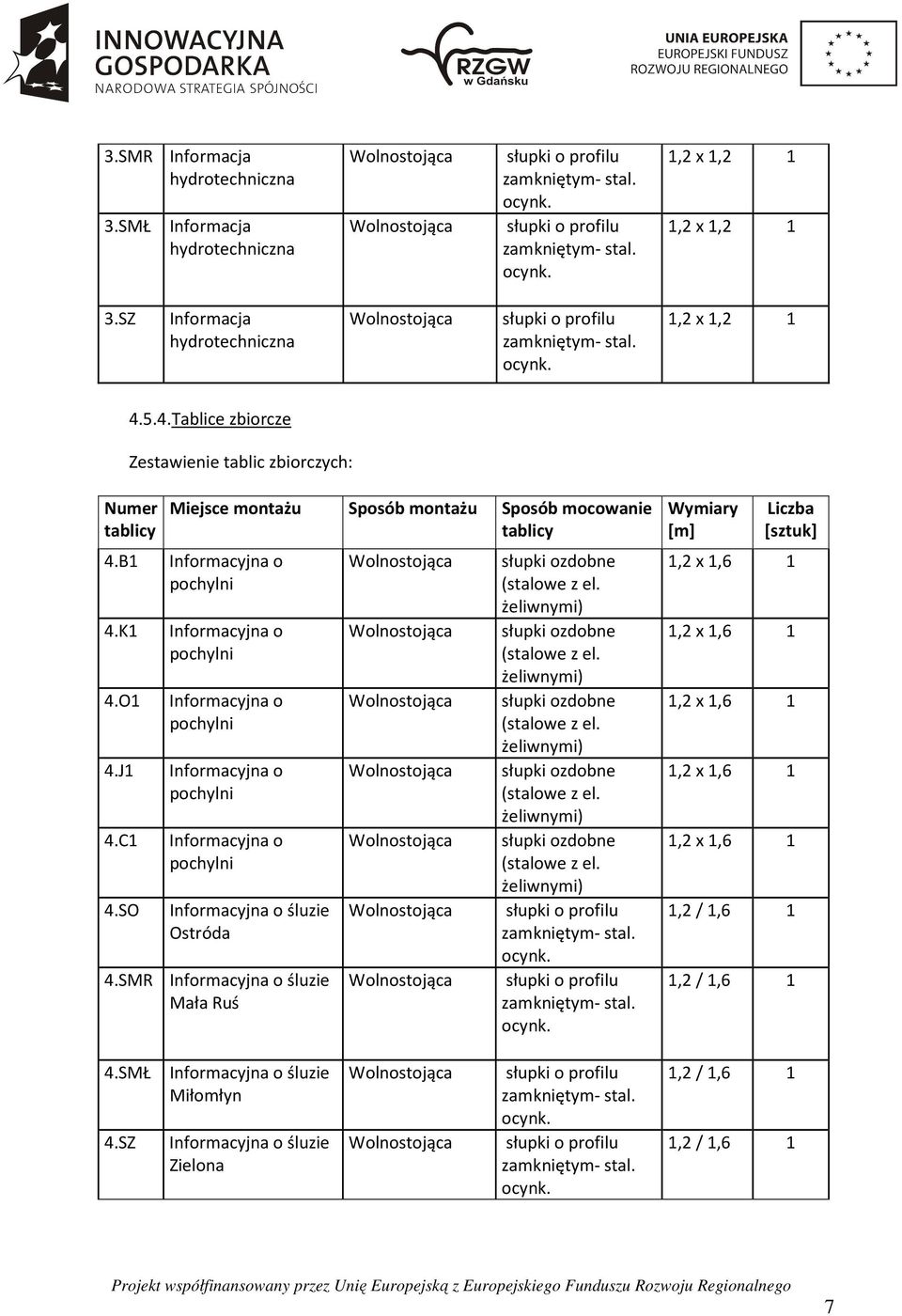

7 3.SMR Informacja 3.SMŁ Informacja 1,2 x 1,2 1 1,2 x 1,2 1 3.SZ Informacja 1,2 x 1, Tablice zbiorcze Zestawienie tablic zbiorczych: Numer Miejsce montażu 4.B1 Informacyjna o pochylni 4.K1 Informacyjna o pochylni 4.O1 Informacyjna o pochylni 4.J1 Informacyjna o pochylni 4.C1 Informacyjna o pochylni 4.SO Informacyjna o śluzie Ostróda 4.SMR Informacyjna o śluzie Mała Ruś Sposób montażu Sposób mocowanie Wymiary [m] Liczba [sztuk] 1,2 x 1,6 1 1,2 x 1,6 1 1,2 x 1,6 1 1,2 x 1,6 1 1,2 x 1,6 1 1,2 / 1,6 1 1,2 / 1,6 1 4.SMŁ Informacyjna o śluzie Miłomłyn 4.SZ Informacyjna o śluzie Zielona 1,2 / 1,6 1 1,2 / 1,6 1 7

8 4.U1 Uniwersalna o Kanale Elbląskim na pochylniach KE: - 5szt. WYJĄTEK! przy moście drogowym pomiędzy pochylniami Jelenie i Całuny słupki o pr. zamk. stal. - 1szt. pozostałe: słupki o profilu zamkniętymstal. - 4 szt. 1,2 x 1, Tablice z cennikiem Zestawienie tablic z cennikiem. Miejsce montażu Numer 5.B1 Cennik przejścia przez pochylnie 5.C1 Cennik przejścia przez pochylnie 5.B2 Cennik zwiedzania IHKE 5.SO Cennik przejścia przez śluzę 5.SMR Cennik przejścia przez śluzę 5.SMŁ Cennik przejścia przez śluzę 5.SZ Cennik przejścia przez śluzę Sposób montażu Sposób mocowanie Wymiary [m] Liczba [sztuk] 1,2 x 1,6 1 1,2 x 1,6 1 1,2 x 1,6 1 1,2 / 1,6 1 1,2 / 1,6 1 1,2 / 1,6 1 1,2 / 1,6 1 5.S1.1 Nakładka NIECZYNNA - - 1,0x 0,55 7 Tablice z cennikiem i nakładki NIECZYNNA winny posiadać otwory o średnicy 5 mm, w które wsuwany będzie trzpień, mocujący obie części razem. 8

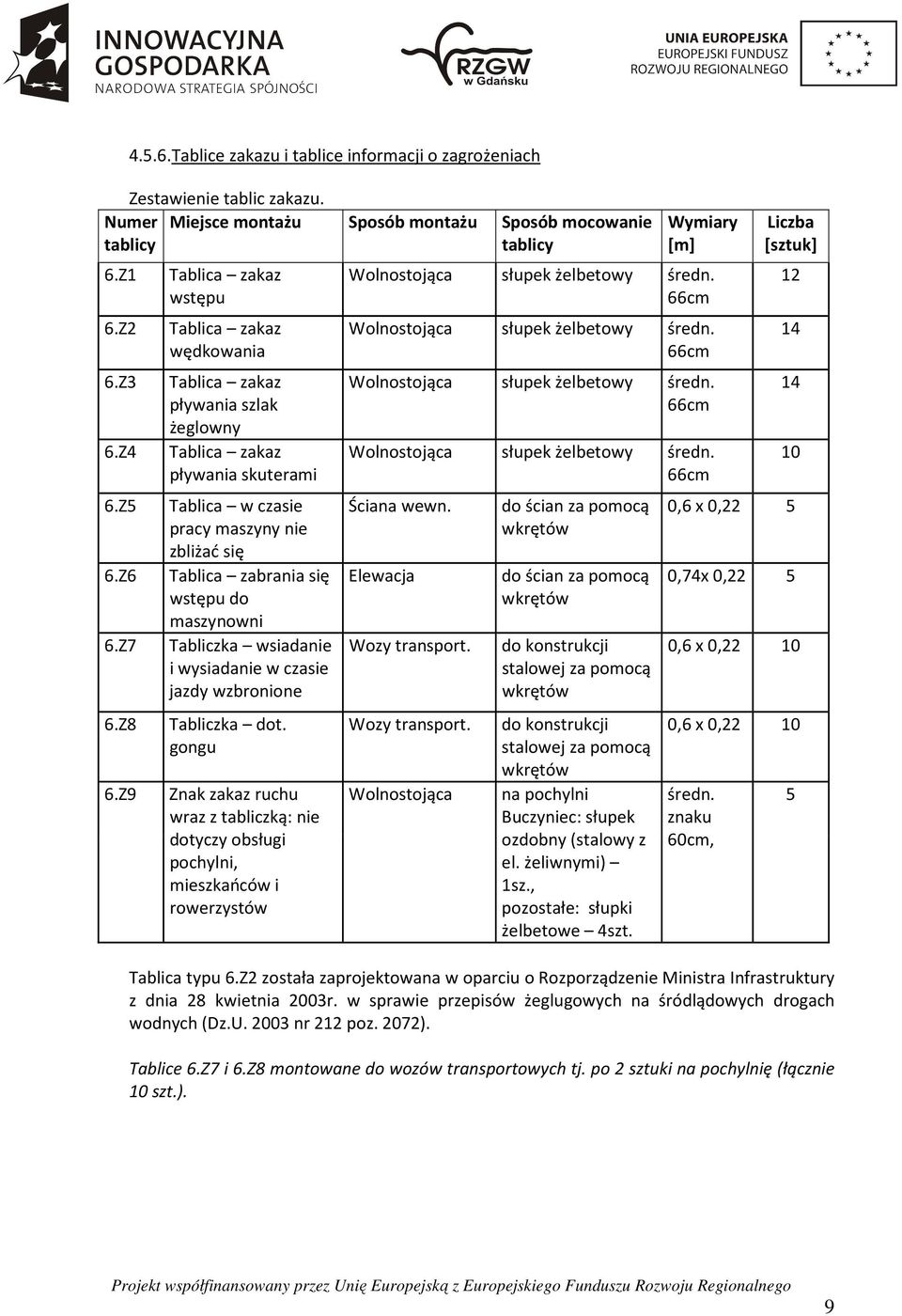

9 Tablice zakazu i tablice informacji o zagrożeniach Zestawienie tablic zakazu. Numer Miejsce montażu 6.Z1 Tablica zakaz wstępu 6.Z2 Tablica zakaz wędkowania 6.Z3 Tablica zakaz pływania szlak żeglowny 6.Z4 Tablica zakaz pływania skuterami 6.Z5 Tablica w czasie pracy maszyny nie zbliżać się 6.Z6 Tablica zabrania się wstępu do maszynowni 6.Z7 Tabliczka wsiadanie i wysiadanie w czasie jazdy wzbronione 6.Z8 Tabliczka dot. gongu 6.Z9 Znak zakaz ruchu wraz z tabliczką: nie dotyczy obsługi pochylni, mieszkańców i rowerzystów Sposób montażu Sposób mocowanie Wymiary [m] słupek żelbetowy średn. 66cm słupek żelbetowy średn. 66cm słupek żelbetowy średn. 66cm słupek żelbetowy średn. 66cm Ściana wewn. Elewacja do ścian za pomocą do ścian za pomocą Wozy transport. do konstrukcji stalowej za pomocą Wozy transport. do konstrukcji stalowej za pomocą na pochylni Buczyniec: słupek ozdobny (stalowy z el. 1sz., pozostałe: słupki żelbetowe 4szt. Liczba [sztuk] ,6 x 0,22 5 0,74x 0,22 5 0,6 x 0, ,6 x 0,22 10 średn. znaku 60cm, 5 Tablica typu 6.Z2 została zaprojektowana w oparciu o Rozporządzenie Ministra Infrastruktury z dnia 28 kwietnia 2003r. w sprawie przepisów żeglugowych na śródlądowych drogach wodnych (Dz.U nr 212 poz. 2072). Tablice 6.Z7 i 6.Z8 montowane do wozów transportowych tj. po 2 sztuki na pochylnię (łącznie 10 szt.). 9

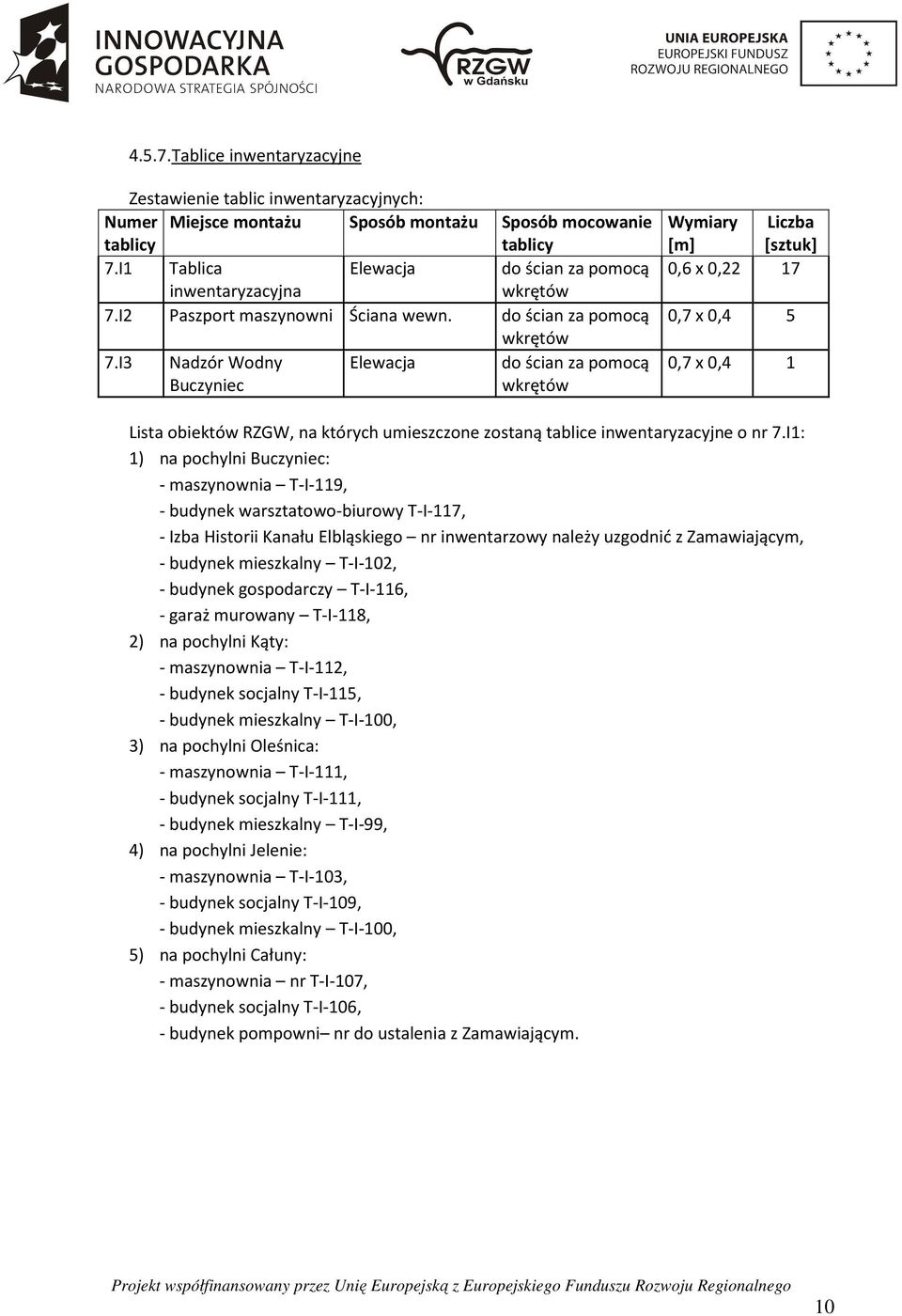

10 Tablice inwentaryzacyjne Zestawienie tablic inwentaryzacyjnych: Numer Miejsce montażu Sposób montażu Sposób mocowanie 7.I1 Tablica Elewacja do ścian za pomocą inwentaryzacyjna 7.I2 Paszport maszynowni Ściana wewn. do ścian za pomocą 7.I3 Nadzór Wodny Elewacja do ścian za pomocą Buczyniec Wymiary [m] Liczba [sztuk] 0,6 x 0, ,7 x 0,4 5 0,7 x 0,4 1 Lista obiektów RZGW, na których umieszczone zostaną tablice inwentaryzacyjne o nr 7.I1: 1) na pochylni Buczyniec: - maszynownia T-I-119, - budynek warsztatowo-biurowy T-I-117, - Izba Historii Kanału Elbląskiego nr inwentarzowy należy uzgodnić z Zamawiającym, - budynek mieszkalny T-I-102, - budynek gospodarczy T-I-116, - garaż murowany T-I-118, 2) na pochylni Kąty: - maszynownia T-I-112, - budynek socjalny T-I-115, - budynek mieszkalny T-I-100, 3) na pochylni Oleśnica: - maszynownia T-I-111, - budynek socjalny T-I-111, - budynek mieszkalny T-I-99, 4) na pochylni Jelenie: - maszynownia T-I-103, - budynek socjalny T-I-109, - budynek mieszkalny T-I-100, 5) na pochylni Całuny: - maszynownia nr T-I-107, - budynek socjalny T-I-106, - budynek pompowni nr do ustalenia z Zamawiającym. 10

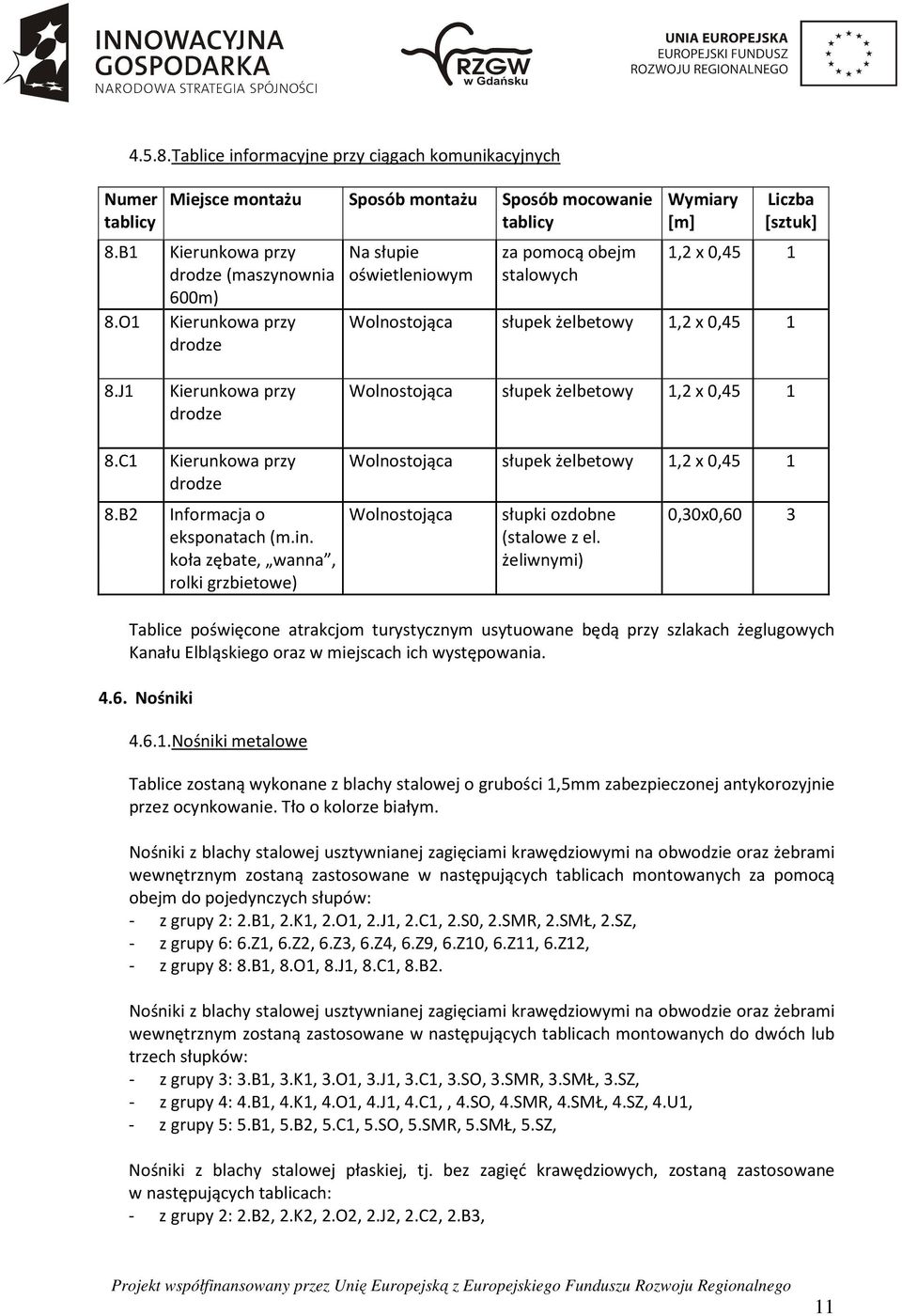

11 Tablice informacyjne przy ciągach komunikacyjnych Numer Miejsce montażu 8.B1 Kierunkowa przy drodze (maszynownia 600m) 8.O1 Kierunkowa przy drodze 8.J1 Kierunkowa przy drodze 8.C1 Kierunkowa przy drodze 8.B2 Informacja o eksponatach (m.in. koła zębate, wanna, rolki grzbietowe) Sposób montażu Sposób mocowanie Na słupie oświetleniowym za pomocą obejm stalowych Wymiary [m] Liczba [sztuk] 1,2 x 0,45 1 słupek żelbetowy 1,2 x 0,45 1 słupek żelbetowy 1,2 x 0,45 1 słupek żelbetowy 1,2 x 0,45 1 0,30x0,60 3 Tablice poświęcone atrakcjom turystycznym usytuowane będą przy szlakach żeglugowych Kanału Elbląskiego oraz w miejscach ich występowania Nośniki Nośniki metalowe Tablice zostaną wykonane z blachy stalowej o grubości 1,5mm zabezpieczonej antykorozyjnie przez ocynkowanie. Tło o kolorze białym. Nośniki z blachy stalowej usztywnianej zagięciami krawędziowymi na obwodzie oraz żebrami wewnętrznym zostaną zastosowane w następujących tablicach montowanych za pomocą obejm do pojedynczych słupów: - z grupy 2: 2.B1, 2.K1, 2.O1, 2.J1, 2.C1, 2.S0, 2.SMR, 2.SMŁ, 2.SZ, - z grupy 6: 6.Z1, 6.Z2, 6.Z3, 6.Z4, 6.Z9, 6.Z10, 6.Z11, 6.Z12, - z grupy 8: 8.B1, 8.O1, 8.J1, 8.C1, 8.B2. Nośniki z blachy stalowej usztywnianej zagięciami krawędziowymi na obwodzie oraz żebrami wewnętrznym zostaną zastosowane w następujących tablicach montowanych do dwóch lub trzech słupków: - z grupy 3: 3.B1, 3.K1, 3.O1, 3.J1, 3.C1, 3.SO, 3.SMR, 3.SMŁ, 3.SZ, - z grupy 4: 4.B1, 4.K1, 4.O1, 4.J1, 4.C1,, 4.SO, 4.SMR, 4.SMŁ, 4.SZ, 4.U1, - z grupy 5: 5.B1, 5.B2, 5.C1, 5.SO, 5.SMR, 5.SMŁ, 5.SZ, Nośniki z blachy stalowej płaskiej, tj. bez zagięć krawędziowych, zostaną zastosowane w następujących tablicach: - z grupy 2: 2.B2, 2.K2, 2.O2, 2.J2, 2.C2, 2.B3, 11

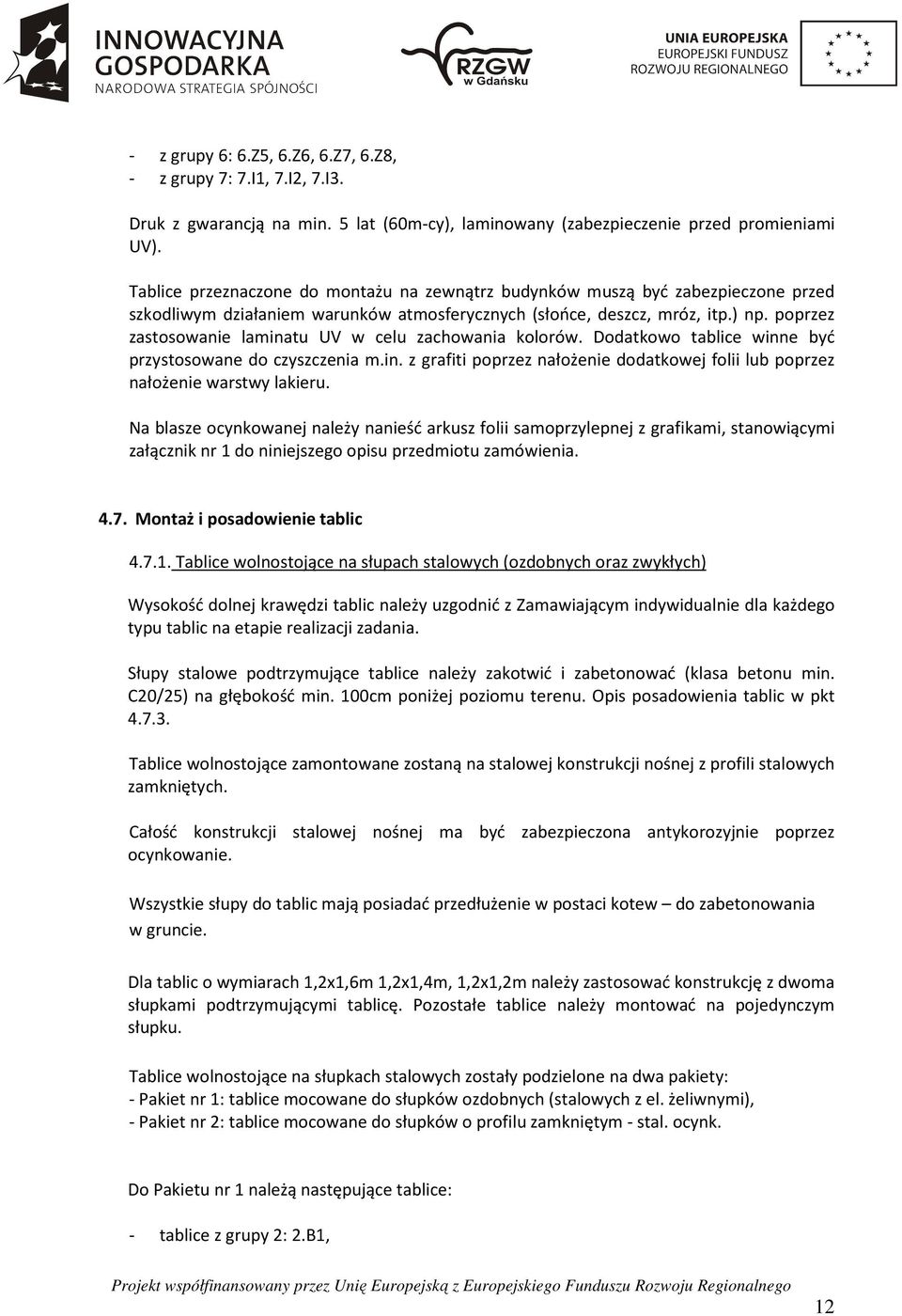

12 - z grupy 6: 6.Z5, 6.Z6, 6.Z7, 6.Z8, - z grupy 7: 7.I1, 7.I2, 7.I3. Druk z gwarancją na min. 5 lat (60m-cy), laminowany (zabezpieczenie przed promieniami UV). Tablice przeznaczone do montażu na zewnątrz budynków muszą być zabezpieczone przed szkodliwym działaniem warunków atmosferycznych (słońce, deszcz, mróz, itp.) np. poprzez zastosowanie laminatu UV w celu zachowania kolorów. Dodatkowo tablice winne być przystosowane do czyszczenia m.in. z grafiti poprzez nałożenie dodatkowej folii lub poprzez nałożenie warstwy lakieru. Na blasze ocynkowanej należy nanieść arkusz folii samoprzylepnej z grafikami, stanowiącymi załącznik nr 1 do niniejszego opisu przedmiotu zamówienia Montaż i posadowienie tablic Tablice wolnostojące na słupach stalowych (ozdobnych oraz zwykłych) Wysokość dolnej krawędzi tablic należy uzgodnić z Zamawiającym indywidualnie dla każdego typu tablic na etapie realizacji zadania. Słupy stalowe podtrzymujące tablice należy zakotwić i zabetonować (klasa betonu min. C20/25) na głębokość min. 100cm poniżej poziomu terenu. Opis posadowienia tablic w pkt Tablice wolnostojące zamontowane zostaną na stalowej konstrukcji nośnej z profili stalowych zamkniętych. Całość konstrukcji stalowej nośnej ma być zabezpieczona antykorozyjnie poprzez ocynkowanie. Wszystkie słupy do tablic mają posiadać przedłużenie w postaci kotew do zabetonowania w gruncie. Dla tablic o wymiarach 1,2x1,6m 1,2x1,4m, 1,2x1,2m należy zastosować konstrukcję z dwoma słupkami podtrzymującymi tablicę. Pozostałe tablice należy montować na pojedynczym słupku. Tablice wolnostojące na słupkach stalowych zostały podzielone na dwa pakiety: - Pakiet nr 1: tablice mocowane do słupków ozdobnych (stalowych z el., - Pakiet nr 2: tablice mocowane do słupków o profilu zamkniętym - stal. Do Pakietu nr 1 należą następujące tablice: - tablice z grupy 2: 2.B1, 12

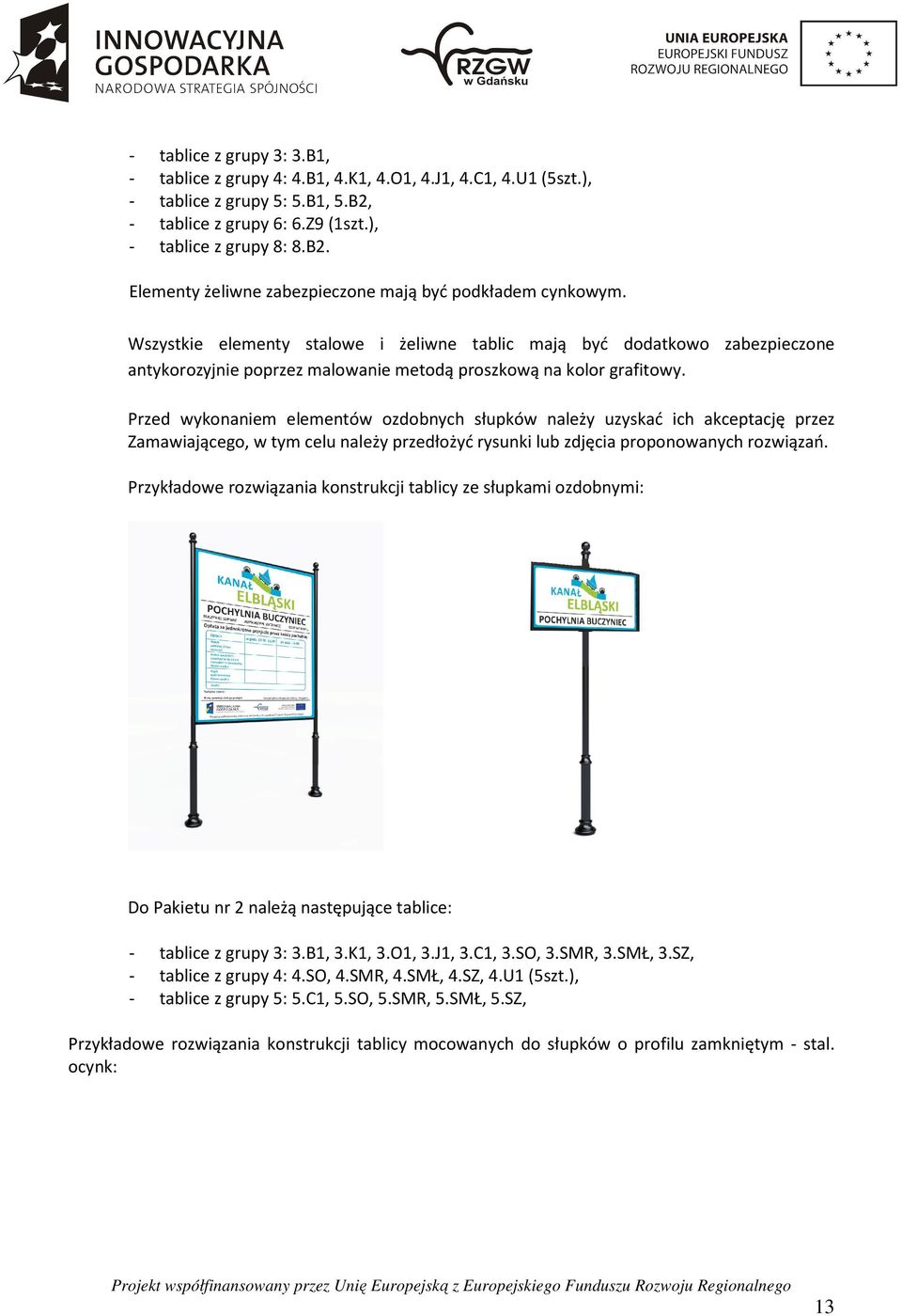

13 - tablice z grupy 3: 3.B1, - tablice z grupy 4: 4.B1, 4.K1, 4.O1, 4.J1, 4.C1, 4.U1 (5szt.), - tablice z grupy 5: 5.B1, 5.B2, - tablice z grupy 6: 6.Z9 (1szt.), - tablice z grupy 8: 8.B2. Elementy żeliwne zabezpieczone mają być podkładem cynkowym. Wszystkie elementy stalowe i żeliwne tablic mają być dodatkowo zabezpieczone antykorozyjnie poprzez malowanie metodą proszkową na kolor grafitowy. Przed wykonaniem elementów ozdobnych słupków należy uzyskać ich akceptację przez Zamawiającego, w tym celu należy przedłożyć rysunki lub zdjęcia proponowanych rozwiązań. Przykładowe rozwiązania konstrukcji ze słupkami ozdobnymi: Do Pakietu nr 2 należą następujące tablice: - tablice z grupy 3: 3.B1, 3.K1, 3.O1, 3.J1, 3.C1, 3.SO, 3.SMR, 3.SMŁ, 3.SZ, - tablice z grupy 4: 4.SO, 4.SMR, 4.SMŁ, 4.SZ, 4.U1 (5szt.), - tablice z grupy 5: 5.C1, 5.SO, 5.SMR, 5.SMŁ, 5.SZ, Przykładowe rozwiązania konstrukcji mocowanych do słupków o profilu zamkniętym - stal. ocynk: 13

14 UWAGA! Wybrane tablice występujące obok siebie należy wykonać jako jedną konstrukcję połączoną słupkiem środkowym. Dotyczy to następujących tablic: - na terenie śluz: a) 3.SO + 5.SO; b) 3.SMR + 5.SMR; c) 3.SMŁ + 5.SMŁ; d) 3.SZ + 5.SZ; e) 4.SO + 4.U1; f) 4.SMR + 4.U1; g) 4.SMŁ + 4.U1; h) 4.SZ + 4.U1; - na terenie pochylni: a) 4.B1 + 4.U1; b) 4.K1 + 4.U1; c) 4.O1 + 4.U1; d) 4.J1 + 4.U1; 14

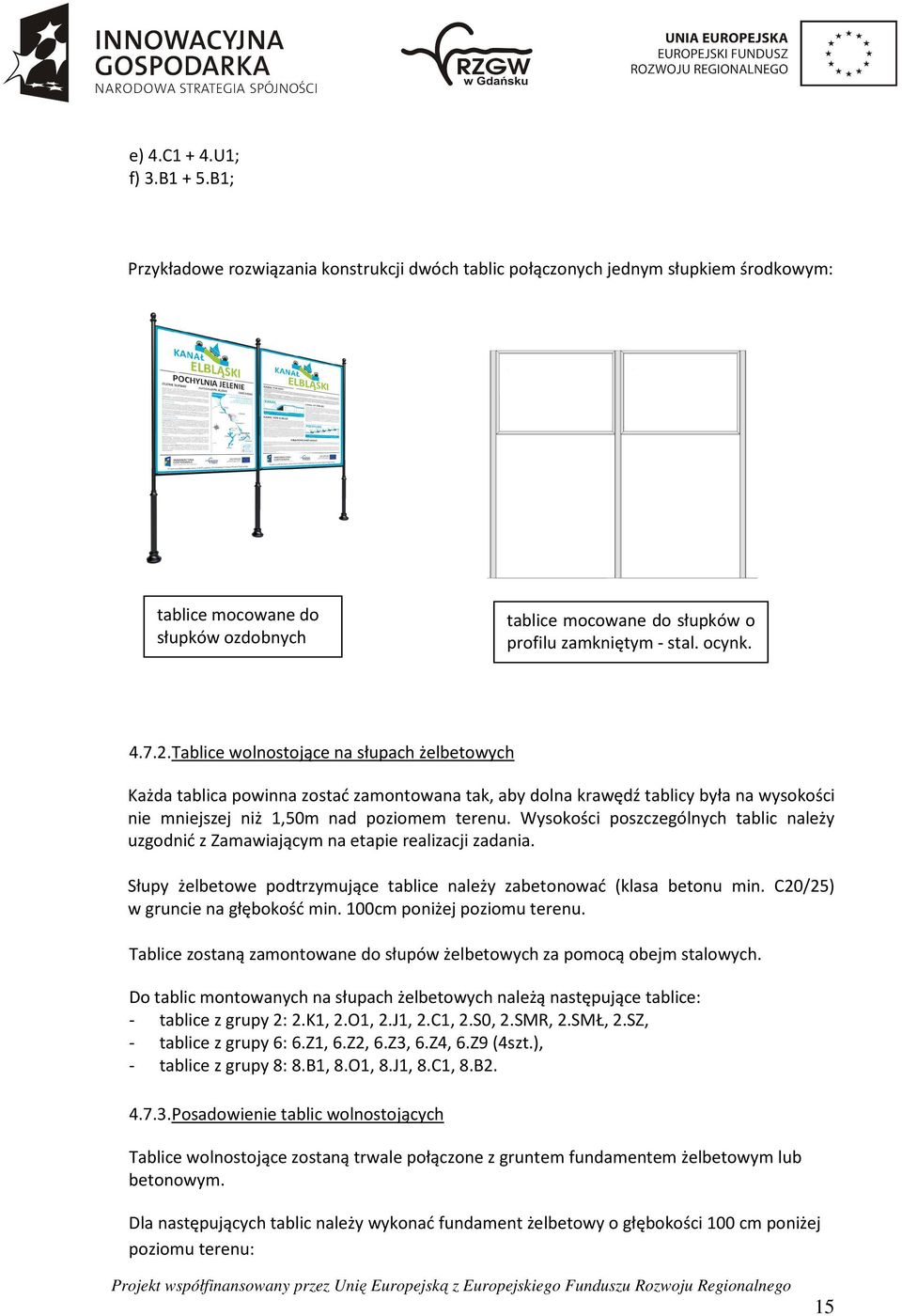

15 e) 4.C1 + 4.U1; f) 3.B1 + 5.B1; Przykładowe rozwiązania konstrukcji dwóch tablic połączonych jednym słupkiem środkowym: tablice mocowane do słupków ozdobnych tablice mocowane do słupków o profilu zamkniętym - stal Tablice wolnostojące na słupach żelbetowych Każda tablica powinna zostać zamontowana tak, aby dolna krawędź była na wysokości nie mniejszej niż 1,50m nad poziomem terenu. Wysokości poszczególnych tablic należy uzgodnić z Zamawiającym na etapie realizacji zadania. Słupy żelbetowe podtrzymujące tablice należy zabetonować (klasa betonu min. C20/25) w gruncie na głębokość min. 100cm poniżej poziomu terenu. Tablice zostaną zamontowane do słupów żelbetowych za pomocą obejm stalowych. Do tablic montowanych na słupach żelbetowych należą następujące tablice: - tablice z grupy 2: 2.K1, 2.O1, 2.J1, 2.C1, 2.S0, 2.SMR, 2.SMŁ, 2.SZ, - tablice z grupy 6: 6.Z1, 6.Z2, 6.Z3, 6.Z4, 6.Z9 (4szt.), - tablice z grupy 8: 8.B1, 8.O1, 8.J1, 8.C1, 8.B Posadowienie tablic wolnostojących Tablice wolnostojące zostaną trwale połączone z gruntem fundamentem żelbetowym lub betonowym. Dla następujących tablic należy wykonać fundament żelbetowy o głębokości 100 cm poniżej poziomu terenu: 15

16 - tablice z grupy 2: 2.B1, - tablice z grupy 3: 3.B1, 3.K1, 3.O1, 3.J1, 3.C1, 3.S0, 3.SMR, 3.SMŁ, 3.SZ, - tablice z grupy 4: 4.B1, 4.K1, 4.O1, 4.J1, 4.C1, 4.SO, 4.SMR, 4.SMŁ, 4.Z, 4.U1, - tablice z grupy 5: 5.B1, 5.C1, 5.B2, 5.SO, 5.SMR, 5.SMŁ, 5.Z. Materiał do wykonania fundamentu żelbetowego: beton klasy min. C20/25, zbrojenie: stal klasy BSt500. Dla następujących tablic należy wykonać fundament betonowy (obetonowanie słupków) do głębokości 100 cm poniżej poziomu terenu: - tablice z grupy 2: 2.K1, 2.O1, 2.J1, 2.C1, 2.S0, 2.SMR, 2.SMŁ, 2.SZ, - tablice z grupy 6: 6.Z1, 6.Z2, 6.Z3, 6.Z4, 6.Z9 (5szt.), - tablice z grupy 8: 8.B1, 8.O1, 8.J1, 8.C1, 8.B2. Materiał do wykonania fundamentu betonowego: beton klasy min. C20/ Tablice montowane do elewacji budynków lub do ścian wewnętrznych Tablice metalowe z blachy ocynkowanej gr. 1,5mm montowane do ścian elewacji za pomocą śr mm. Do tej grupy należą tablice: - tablica numer 2.B2, 2.K2, 2.O2, 2.J2, 2.C2 (maszynownie), 2.B3 (IHKE), - tablica numer 6.Z5 (tablica zakazu zbliżania się - maszynownia), - tablica numer 6.Z6 (tablica zakazu wstępu osobom nieupoważnionym - maszynownia), - tablice inwentaryzacyjne na budynkach: 7.I1 (numer na adaptowany do każdego budynku) nr tablic zostały określone w pkt 4.5.7, - tablica numer 7.I2 (paszporty maszynowni), - tablica numer 7.I3 (Nadzór Wodny) Tablice montowane na wozach transportowych Tablice numer 6.Z7, 6.Z8 montowane są przy pomocy /śrub do konstrukcji stalowej wozów transportowych Tekst o kanale i pochylniach wraz z tłumaczeniem Tablice nr : 4.B1, 4.K1, 4.O1, 4.J1, 4.C1, 4.SO, 4.SMR, 4.SMŁ, 4.Z, 4.U1 zawierać będą informację dla turystów o całym kanale jak i o poszczególnych pochylniach: Buczyniec, Kąty, Oleśnica, Jelenie i Całuny oraz śluzach: Ostróda, Mała Ruś, Miłomłyn i Zielona. Informacja turystyczna zostanie podana na jednej w wersji polskiej, angielskiej, niemieckiej i rosyjskiej. Tekst na tablice o nr 9.B1 zostanie podany w trakcie trwania realizacji zadania po podpisaniu umowy Wykonanie robót Roboty przygotowawcze Przed przystąpieniem do robót: Wykonawca winien ustalić z Zamawiającym dokładną lokalizację tablic przed ich montażem tzn. winna odbyć się wizja w terenie (teren poszczególnych pochylni i śluz); 16

17 wysokość zamocowania na konstrukcji wsporczej należy wykonać w uzgodnieniu z Zamawiającym. Wykonanie wykopów i fundamentów dla konstrukcji wsporczych tablic informacyjnych Sposób wykonania wykopu pod fundament żelbetowy tablic powinien być dostosowany do głębokości wykopu, rodzaju gruntu i posiadanego sprzętu. Wykopy fundamentowe powinny być wykonane w takim okresie, aby po ich zakończeniu można było przystąpić natychmiast do wykonania w nich robót fundamentowych. Tolerancje ustawienia tablic Dopuszczalne tolerancje ustawienia znaku: odchyłka od pionu, nie więcej niż ± 1 %, odchyłka w wysokości umieszczenia znaku, nie więcej niż ± 2 cm. Trwałość wykonania tablic Tablice informacyjne pionowe muszą być wykonane w sposób trwały, zapewniający pełną czytelność przedstawionego na nich symbolu lub napisu w całym okresie użytkowania, przy czym wpływy zewnętrzne działające na tablice, nie mogą powodować zniekształcenia treści. 5. Załączniki 1) Grafika tablic, 2) Lokalizacja obiektów Kanału Elbląskiego, 3) Zestawienie tablic. 17
