1 Kolektory słoneczne KS000 TP Am / TLP Am Wytyczne do stosowania kolektorów aluminiowych w instalacjach solarnych Firma Hewalex korzystając z ponad 0-letniego doświadczenia, wprowadziła na rynek pierwszą tego typu ofertę kolektorów słonecznych KS000 TP Am / TLP Am z absorberami całkowicie wykonanymi z aluminium. Specjalnie do kolektorów KS000 TP Am / TLP Am opracowana została kompletna oferta wyposażenia instalacji solarnej, w skład której wchodzą nie tylko standardowe elementy, takie jak podgrzewacz ciepłej wody, ale w szczególności przeznaczone do tego rodzaju kolektorów komponenty. DLACZEGO ALUMINIUM? Zastosowanie aluminium do budowy kolektorów słonecznych ma długą tradycję. Powszechnie było i jest nadal stosowane w wykonywaniu obudów kolektorów, zapewniając ich sztywność i wytrzymałość, niski ciężar, a także odporność na oddziaływanie warunków zewnętrznych. Od kilku lat aluminium znajduje zastosowanie również w budowie absorberów. Wielu producentów oferuje kolektory słoneczne z absorberami typu Al-Cu, czyli z płytą wykonaną z aluminium, a orurowaniem z miedzi. Stanowi to kompromisowe rozwiązanie uzyskania niższej ceny kolektora słonecznego z zachowaniem cech standardowej instalacji solarnej, opartej o zastosowanie przewodów miedzianych i typowych komponentów złącznych, zabezpieczających czy regulacyjnych. Kolektor KS000 TP Am / TLP Am wprowadzony jako jeden z pierwszych na rynku krajowym, posiada absorber Al-Al, czyli wykonany całkowicie z aluminium, do którego produkcji zastosowano najnowocześniejszą technologię spawania laserowego, wdrożoną po raz pierwszy na rynku polskim przez firmę Hewalex. Zastosowanie aluminium jako jedynego materiału do budowy absorbera przynosi ze sobą szereg korzyści w porównaniu do absorberów opartych o połączenie dwóch różnych metali aluminium i miedzi. najwyższa jakość maksymalna wydajność najlepsza cena

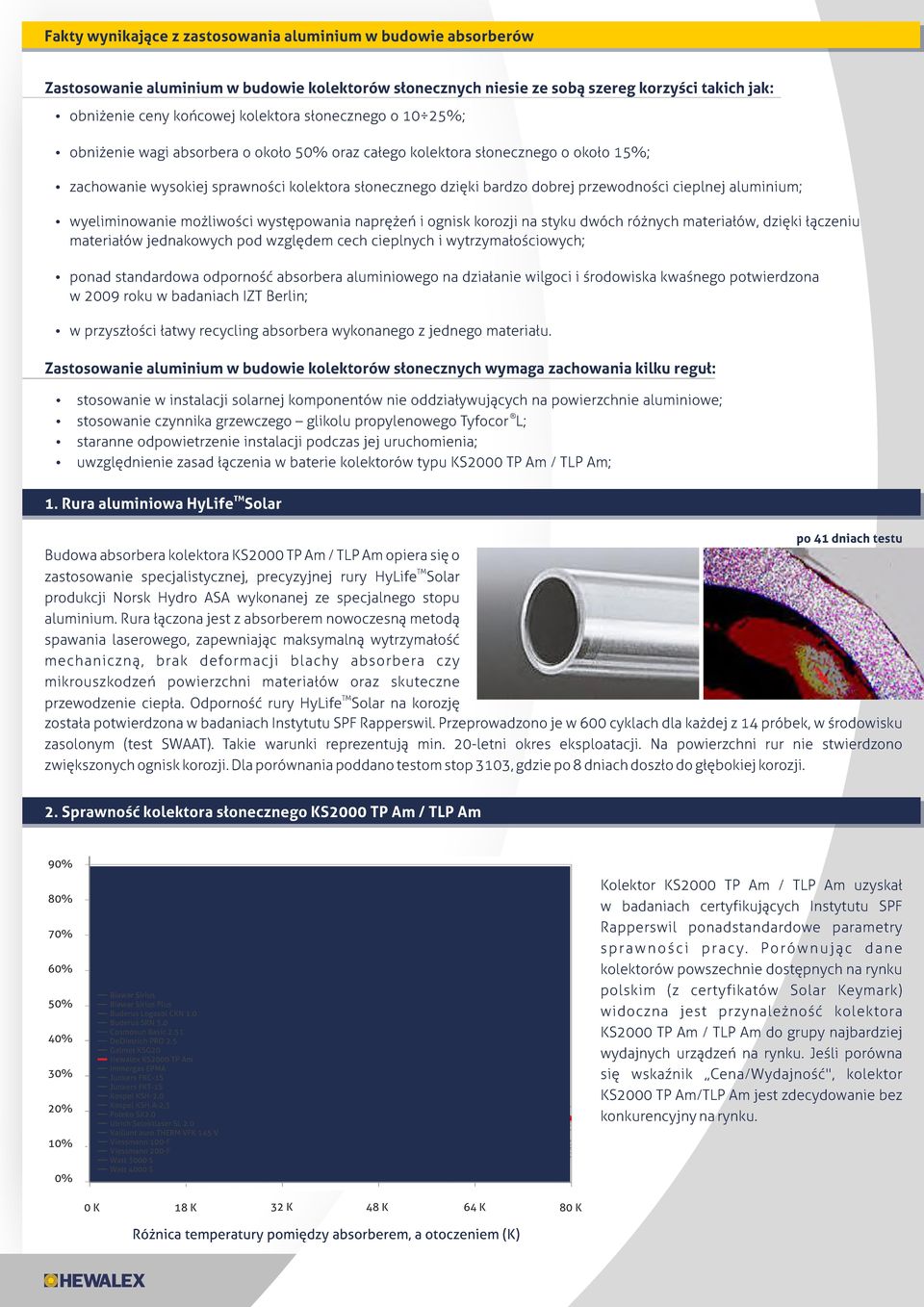

2 Fakty wynikające z zastosowania aluminium w budowie absorberów Zastosowanie aluminium w budowie kolektorów słonecznych niesie ze sobą szereg korzyści takich jak: ź obniżenie ceny końcowej kolektora słonecznego o 10 5%; ź obniżenie wagi absorbera o około 50% oraz całego kolektora słonecznego o około 15%; ź zachowanie wysokiej sprawności kolektora słonecznego dzięki bardzo dobrej przewodności cieplnej aluminium; ź wyeliminowanie możliwości występowania naprężeń i ognisk korozji na styku dwóch różnych materiałów, dzięki łączeniu materiałów jednakowych pod względem cech cieplnych i wytrzymałościowych; ź ponad standardowa odporność absorbera aluminiowego na działanie wilgoci i środowiska kwaśnego potwierdzona w 009 roku w badaniach IZT Berlin; ź w przyszłości łatwy recycling absorbera wykonanego z jednego materiału. Zastosowanie aluminium w budowie kolektorów słonecznych wymaga zachowania kilku reguł: ź stosowanie w instalacji solarnej komponentów nie oddziaływujących na powierzchnie aluminiowe; ź stosowanie czynnika grzewczego glikolu propylenowego Tyfocor L; ź staranne odpowietrzenie instalacji podczas jej uruchomienia; ź uwzględnienie zasad łączenia w baterie kolektorów typu KS000 TP Am / TLP Am; TM 1. Rura aluminiowa HyLife Solar Budowa absorbera kolektora KS000 TP Am / TLP Am opiera się o TM zastosowanie specjalistycznej, precyzyjnej rury HyLife Solar produkcji Norsk Hydro ASA wykonanej ze specjalnego stopu aluminium. Rura łączona jest z absorberem nowoczesną metodą spawania laserowego, zapewniając maksymalną wytrzymałość mechaniczną, brak deformacji blachy absorbera czy mikrouszkodzeń powierzchni materiałów oraz skuteczne TM przewodzenie ciepła. Odporność rury HyLife Solar na korozję po 41 dniach testu została potwierdzona w badaniach Instytutu SPF Rapperswil. Przeprowadzono je w 600 cyklach dla każdej z 14 próbek, w środowisku zasolonym (test SWAAT). Takie warunki reprezentują min. 0-letni okres eksploatacji. Na powierzchni rur nie stwierdzono zwiększonych ognisk korozji. Dla porównania poddano testom stop 3103, gdzie po 8 dniach doszło do głębokiej korozji.. Sprawność kolektora słonecznego KS000 TP Am / TLP Am 90% 80% 70% 60% 50% 40% 30% 0% 10% 0% Biawar Sirius Biawar Sirius Plus Buderus Logasol CKN 1.0 Buderus SKN 3.0 Cosmosun Basic.51 DeDietrich PRO.5 Galmet KSG0 Hewalex KS000 TP Am Immergas EPMA Junkers FKC-1S Junkers FKT-1S Kospel KSH-.0 Kospel KSH.A-,3 Poleko SX.0 Ulrich Selektlaser SL.0 Vaillant auro THERM VFK 145 V Viessmann 100-F Viessmann 00-F Watt 3000 S Watt 4000 S Nasłonecznienie 600 W/m Dane odniesione do powierzchni apertury według certyfikatów Solar Keymark (solarkeymark.org). Kolektor KS000 TP Am / TLP Am uzyskał w badaniach certyfikujących Instytutu SPF Rapperswil ponadstandardowe parametry sprawności pracy. Porównując dane kolektorów powszechnie dostępnych na rynku polskim (z certyfikatów Solar Keymark) widoczna jest przynależność kolektora KS000 TP Am / TLP Am do grupy najbardziej wydajnych urządzeń na rynku. Jeśli porówna się wskaźnik Cena/Wydajność", kolektor KS000 TP Am/TLP Am jest zdecydowanie bez konkurencyjny na rynku. 0 K 18 K 3 K 48 K 64 K 80 K Różnica temperatury pomiędzy absorberem, a otoczeniem (K)

3 3. Budowa i cechy szczególne kolektora słonecznego KS000 TP Am / TLP Am Kolektor słoneczny KS000 TP Am / TLP Am oferowany jest w dwóch wariantach obudowy: aluminiowa nielakierowana KS000 TP Am oraz aluminiowa lakierowana KS000 TLP Am. Cechy szczególne: ź absorber aluminiowy z blachy o zwiększonej -krotnie grubości 0,40 mm dla zrównoważenia mniejszej od miedzi przewodności cieplnej; ź warstwa selektywna eta plus firmy BlueTec o absorpcyjności 95% i emisyjności 5%; ź układ meandryczny przewodów (wężownica) dla ograniczenia liczby spoin w orurowaniu absorbera; ź szyba ze szkła solarnego hartowanego, o najwyższej klasie przepuszczalności promieniowania słonecznego U1, 91,6%; ź izolacja cieplna z wełny mineralnej 50 mm dla dna obudowy, 0 mm dla ścianek bocznych; ź obudowa aluminiowa gięta z jednego arkusza blachy dla zapewnienia sztywności i szczelności. Kolektor KS000 TP Am Kolektor KS000 TLP Am Wymiary Powierzchnia brutto Powierzchnia czynna (apertury) Powierzchnia absorbera Pojemność cieczowa Waga Sprawność optyczna Współczynnik strat ciepła a1 Współczynnik strat ciepła a Temperatura stagnacji Maksymalne ciśnienie pracy Przyłącza kolektora Natężenie przepływu nominalne (dopuszczalne) Opory przepływu dla natężenia nominalnego Gwarancja Obudowa nielakierowana Nr kat Obudowa lakierowana RAL70 Nr kat mm,091 m 1,87 m 1,87 m 1,1 l 36 kg 81,7 % 4,17 W/(m K) 0,0077 W/(m K ) 0 05 C 6 bar 4 ¾" 1, (0,9 1,5) l/min. 11 kpa (110 mbar) 10 lat 4. Zestawy solarne z kolektorami słonecznymi KS000 TP Am / TLP Am Kompletne zestawy solarne, zawierają od do 5 kolektorów słonecznych, podgrzewacz pojemnościowy oraz wymagany osprzęt instalacji. Zakup zestawu solarnego zmniejsza całkowity koszt inwestycji i eliminuje konieczność kompletacji systemu. Jest to szczególnie istotne w przypadku kolektorów z absorberami aluminiowymi Al-Al, gdzie wybór zestawu zapewnia zastosowanie przeznaczonych dla nich odpowiednich komponentów. Przeznaczenie / Nazwa zestawu solarnego Podstawowe elementy Nr kat. Cena netto Ilość osób TLPAm-00W x KS000 TLP Am, podgrzewacz VF 00- CWU / PLN TLPAm-50C x KS000 TLP Am, podgrzewacz OKC 50 NTRR CWU / PLN 3 TLPAm-300W 3x KS000 TLP Am, podgrzewacz VF 300-S CWU / PLN 4 TLPAm-400W 4x KS000 TLP Am, podgrzewacz VF 400- CWU / PLN 4 TLPAm-INTEGRA400 4x KS000 TLP Am, podgrzewacz INTEGRA 400/100 CWU + CO / PLN 5 TLPAm-500W 5x KS000 TLP Am, podgrzewacz VF 500- CWU / PLN 5 TLPAm-INTEGRA500 5x KS000 TLP Am, podgrzewacz INTEGRA 500/140 CWU + CO / PLN Skład zestawu solarnego: ź kolektory słoneczne KS000 TLP Am ź zestaw przyłączeniowy kolektora ZPKS Am ź podgrzewacz pojemnościowy ź zestaw przyłączeniowy podgrzewacza Pa-Gw1" ź zespół pompowo-sterowniczy ZPS 18a-01 ź zespół naczynia przeponowego ź czynnik grzewczy Tyfocor L ź profil maskujący ź otulina Armaflex HT w osłonie m Elementy dodatkowe do zamówienia: ź uchwyt mocujący w zależności od warunków zabudowy kolektorów ź rury elastyczne stalowe SNP z izolacją cieplną

4 5. Zestawy przyłączeniowe kolektorów KS000 TP Am / TLP Am Do łączenia kolektorów KS000 TP Am / TLP Am przeznaczone są specjalne zestawy przyłączeniowe ZPKS Am zawierające elementy wykonane ze stali nierdzewnej i aluminium. Montaż czujnika temperatury możliwy jest w oddzielnej tulei zanurzeniowej. Do podłączenia stalowych przewodów elastycznych SNP do baterii wykorzystuje się nakrętki wykonane z aluminium. Połączenia między kolektorami wykonane są z elastycznych rur ze stali nierdzewnej dla kompensacji wydłużeń cieplnych. Zastosowanie zestawu ZPKS Am przeznaczonego dla kolektorów KS000 TP Am / TLP Am zapewnia zachowanie trwałości absorbera w całym okresie eksploatacji i utrzymanie 10-letniej gwarancji na kolektory słoneczne. 6. Reguła łączenia kolektorów KS000 TP Am / TLP Am (tabliczki znamionowe) Łączenie w baterie kolektorów słonecznych z absorberami meandrycznymi wymaga zachowania reguły widoczności tabliczek znamionowych. Kolektory należy łączyć w taki sposób, aby tabliczka znamionowa (naklejka) umieszczona z boku obudowy, była zawsze widoczna na zewnątrz baterii kolektorów - niezależnie od podłączenia lewo- lub prawostronnego. Kolektory KS000 TP Am / TLP Am można łączyć w baterie: ź jednostronnie maksymalnie do 5 kolektorów w baterii; ź dwustronnie maksymalnie do 8 kolektorów w baterii. Zachowanie reguły połączenia kolektorów zapewnia przepływ czynnika grzewczego przez całe orurowanie absorberów oraz dokładny odczyt temperatury z czujnika T1. 7. Podłączenie podgrzewacza pojemnościowego do instalacji solarnej Podgrzewacz pojemnościowy pracujący w instalacji z kolektorami słonecznymi KS000 TP Am / TLP Am, przyłączany jest z wykorzystaniem zestawu Pa-Gw1", w skład którego wchodzą obudowy czujników temperatury, dla współpracy z regulatorem elektronicznym G-45 oraz 1 szt. przyłącza elastycznego z nierdzewnej rury stalowej, dla zestawu pompowo-sterowniczego ZPS18a-01. Chromowane obudowy czujników są dopuszczone do zastosowania w instalacjach z aluminiowym orurowaniem. Obudowy chromowane czujników temperatury (T, T3), z gwintem wewnętrznym Gw 1". Dla podgrzewaczy z króćcami o gwintach wewnętrznych, dostępne są również obudowy z gwintem zewnętrznym Gz 1".

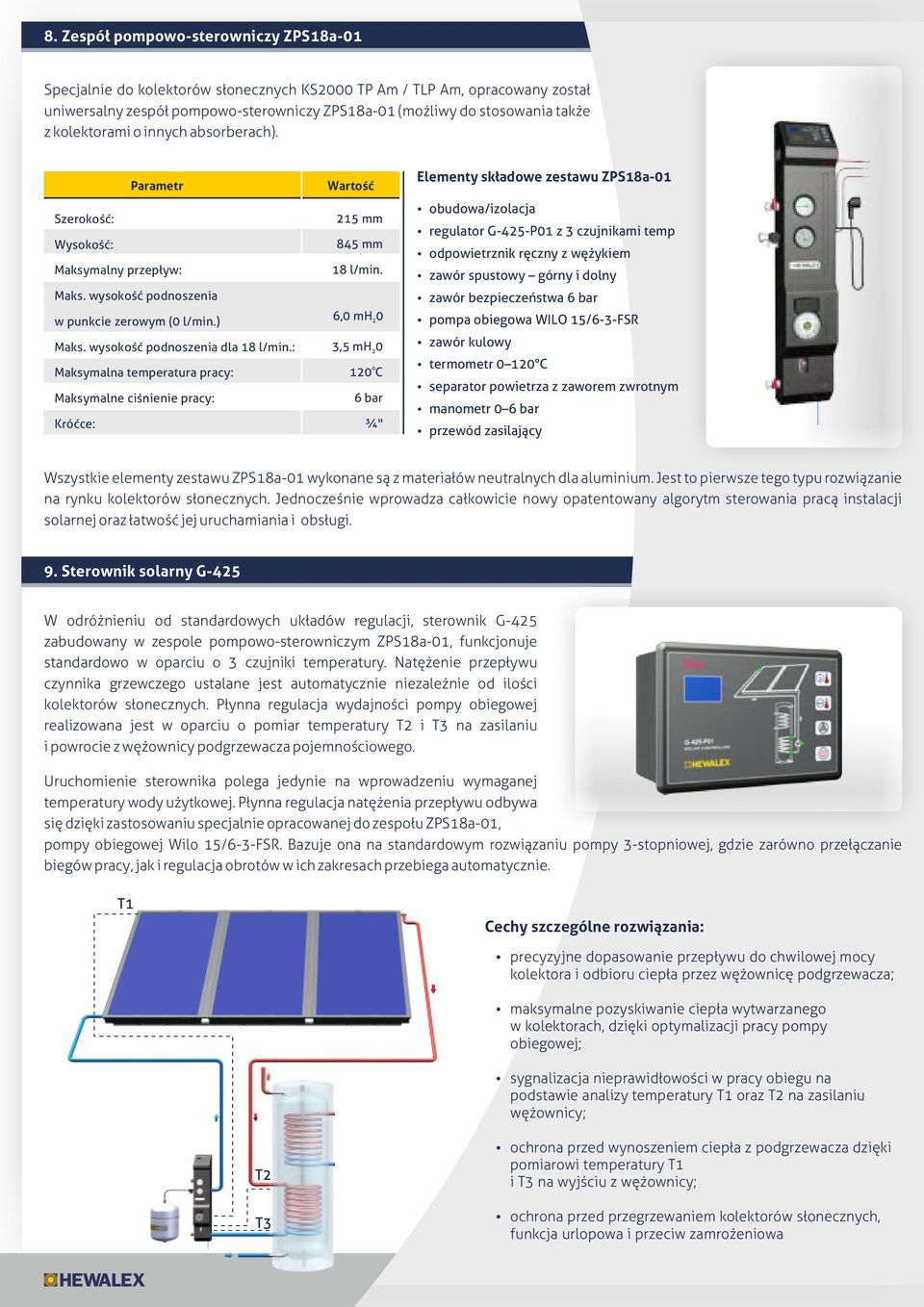

5 8. Zespół pompowo-sterowniczy ZPS18a-01 Specjalnie do kolektorów słonecznych KS000 TP Am / TLP Am, opracowany został uniwersalny zespół pompowo-sterowniczy ZPS18a-01 (możliwy do stosowania także z kolektorami o innych absorberach). Parametr Szerokość: Wysokość: Maksymalny przepływ: Maks. wysokość podnoszenia w punkcie zerowym (0 l/min.) Maks. wysokość podnoszenia dla 18 l/min.: Maksymalna temperatura pracy: Maksymalne ciśnienie pracy: Króćce: Wartość 15 mm 845 mm 18 l/min. 6,0 mh0 3,5 mh0 o 10 C 6 bar ¾" Elementy składowe zestawu ZPS18a-01 ź obudowa/izolacja ź regulator G-45-P01 z 3 czujnikami temp ź odpowietrznik ręczny z wężykiem ź zawór spustowy górny i dolny ź zawór bezpieczeństwa 6 bar ź pompa obiegowa WILO 15/6-3-FSR ź zawór kulowy ź termometr 0 10 C ź separator powietrza z zaworem zwrotnym ź manometr 0 6 bar ź przewód zasilający Wszystkie elementy zestawu ZPS18a-01 wykonane są z materiałów neutralnych dla aluminium. Jest to pierwsze tego typu rozwiązanie na rynku kolektorów słonecznych. Jednocześnie wprowadza całkowicie nowy opatentowany algorytm sterowania pracą instalacji solarnej oraz łatwość jej uruchamiania i obsługi. 9. Sterownik solarny G-45 W odróżnieniu od standardowych układów regulacji, sterownik G-45 zabudowany w zespole pompowo-sterowniczym ZPS18a-01, funkcjonuje standardowo w oparciu o 3 czujniki temperatury. Natężenie przepływu czynnika grzewczego ustalane jest automatycznie niezależnie od ilości kolektorów słonecznych. Płynna regulacja wydajności pompy obiegowej realizowana jest w oparciu o pomiar temperatury T i T3 na zasilaniu i powrocie z wężownicy podgrzewacza pojemnościowego. Uruchomienie sterownika polega jedynie na wprowadzeniu wymaganej temperatury wody użytkowej. Płynna regulacja natężenia przepływu odbywa się dzięki zastosowaniu specjalnie opracowanej do zespołu ZPS18a-01, pompy obiegowej Wilo 15/6-3-FSR. Bazuje ona na standardowym rozwiązaniu pompy 3-stopniowej, gdzie zarówno przełączanie biegów pracy, jak i regulacja obrotów w ich zakresach przebiega automatycznie. Cechy szczególne rozwiązania: ź precyzyjne dopasowanie przepływu do chwilowej mocy kolektora i odbioru ciepła przez wężownicę podgrzewacza; ź maksymalne pozyskiwanie ciepła wytwarzanego w kolektorach, dzięki optymalizacji pracy pompy obiegowej; ź sygnalizacja nieprawidłowości w pracy obiegu na podstawie analizy temperatury T1 oraz T na zasilaniu wężownicy; ź ochrona przed wynoszeniem ciepła z podgrzewacza dzięki pomiarowi temperatury T1 i T3 na wyjściu z wężownicy; ź ochrona przed przegrzewaniem kolektorów słonecznych, funkcja urlopowa i przeciw zamrożeniowa

6 10. Rura elastyczna ze stali nierdzewnej typu SNP-DN16 Do wykonania instalacji solarnej z kolektorami KS000 TP Am / TLP Am, należy stosować rury i elementy złączne neutralne dla powierzchni aluminiowych absorbera. W tym celu oferowana jest rura typu SNP-DN16, którą można zastosować do maksymalnie 5 kolektorów typu KS000, w następujących długościach: Ilość kolektorów x KS000 TP Am / TLP Am 3 x KS000 TP Am / TLP Am 4 x KS000 TP Am / TLP Am 5 x KS000 TP Am / TLP Am Maksymalna łączna długość przewodów SNP-DN16 10 mb 60 mb 30 mb 0 mb Rura elastyczna SNP-DN16 oferowana jest w kręgach 50 mb, w wariantach: ź bez izolacji cieplnej; 0 ź z izolacją cieplną AC/13 (do 105 C, zastosowanie wewnątrz budynku); ź z izolacją cieplną HT/13 (zastosowanie również na zewnątrz budynku, o podwyższone temperatury do 150 C, odporność UV); ź z izolacją cieplną HT/13 i osłoną (własności jak izolacja HT/13, z dodatkową osłoną w postaci folii zabezpieczającej przed uszkodzeniami mechanicznymi). Połączenia rury elastycznej SNP-DN16 należy wykonywać w technologii eliminującej możliwość bezpośredniego kontaktu z nośnikiem ciepła elementów zawierających cynk i miedź, stąd nie dopuszcza się złączek mosiężnych i ocynkowanych, a także rur miedzianych. Dostarczone w komplecie nakrętki mosiężne przeznaczone do montażu przy podgrzewaczu, nie mają bezpośredniego kontaktu z nośnikiem ciepła i elementami aluminiowymi kolektora. Do wykonywania odpowiedniej przylgi w połączeniach skręcanych, oferowana jest praktyczna ręczna zagniatarka. 11. Uruchomienie instalacji W trakcie montażu i uruchamiania instalacji solarnej należy wziąć pod uwagę informacje zawarte w instrukcjach montażowych. Zgodność tych czynności z wymaganiami producenta pozwala zapewnić pełne bezpieczeństwo funkcjonowania instalacji i zachowanie gwarancji. W przypadku kolektorów KS000 TP Am / TLP Am, z absorberami aluminiowymi typu Al-Al, wykonanie instalacji w szczególności wymaga zwrócenia uwagi na zastosowanie komponentów o neutralnym oddziaływaniu na powierzchnie aluminiowe. Jako czynnik grzewczy należy stosować sprawdzony w warunkach testowych, glikol propylenowy Tyfocor L. Obieg czynnika grzewczego musi być napełniony pod odpowiednim ciśnieniem sprawdzonym z stanie zimnym, a także dokładnie odpowietrzony. Zespół pompowo-sterowniczy ZPS18a-01 został wysoko oceniony w laboratorium badawczym firmy Wilo pod względem sprawności odpowietrzania układu. Jego budowa pozwala także na dogodne napełnianie, opróżnianie i płukanie instalacji. Wykaz asortymentu Numer katalogowy Cena netto Zestaw solarny Hewalex Zestaw solarny Hewalex TLPAm-00W Zestaw solarny Hewalex TLPAm-50C Zestaw solarny Hewalex 3 TLPAm-300W Zestaw solarny Hewalex 4 TLPAm-400W Zestaw solarny Hewalex 4 TLPAm-INTEGRA400 Zestaw solarny Hewalex 5 TLPAm-500W Zestaw solarny Hewalex 5 TLPAm-INTEGRA PLN PLN PLN PLN PLN PLN PLN Partner Podano ceny netto. Niniejsza publikacja nie stanowi oferty w rozumieniu Kodeksu Cywilnego. 07/01 Oferta ważna od
