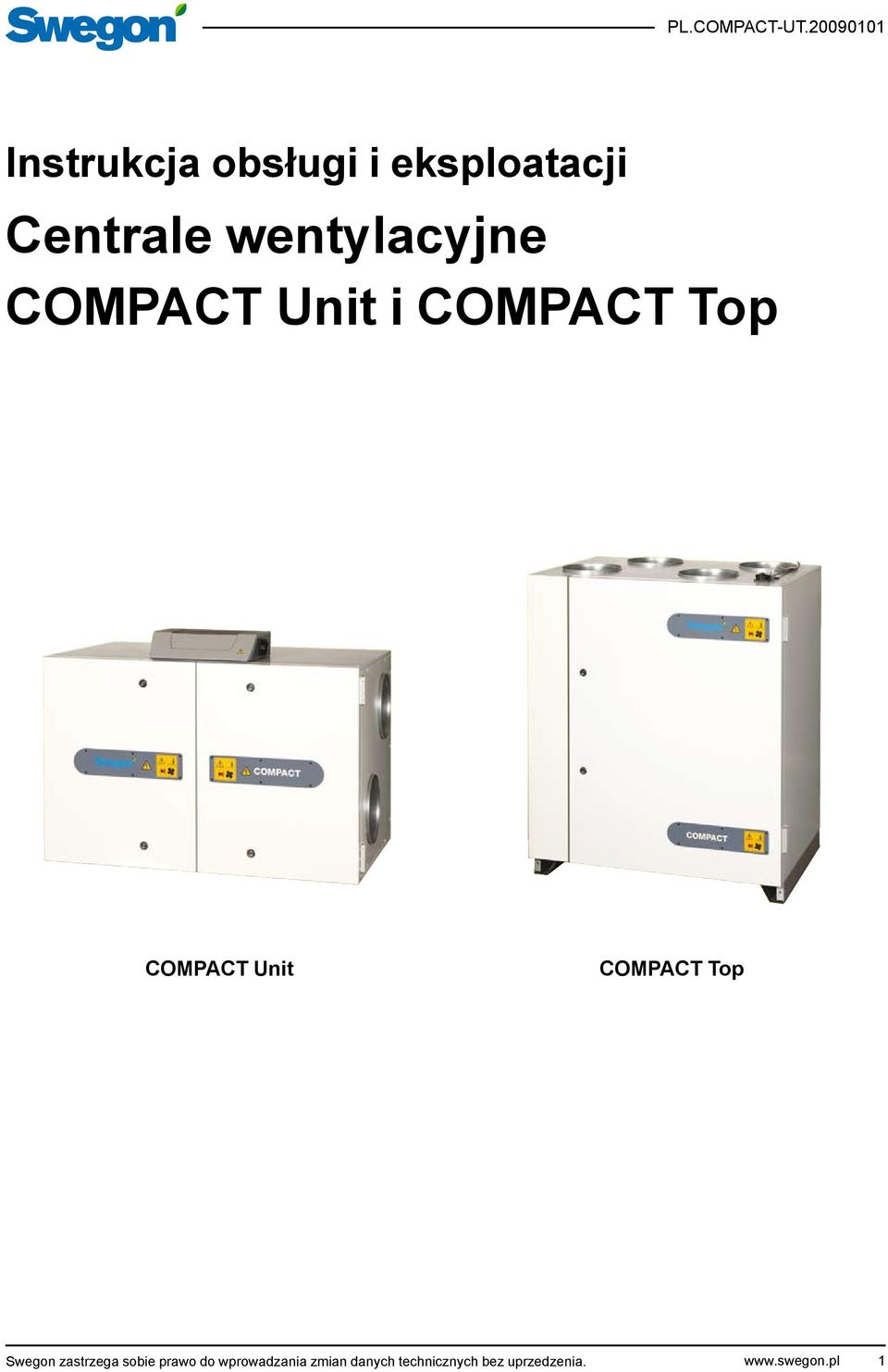

1 Instrukcja obsługi i eksploatacji Centrale wentylacyjne COMPACT Unit i COMPACT Top COMPACT Unit COMPACT Top Swegon zastrzega sobie prawo do wprowadzania zmian danych technicznych bez uprzedzenia.

2 Spis treści 1. Informacje ogólne Wymogi bezpieczeństwa Dane elektryczne Instalacja Programator Eksploatacja Dane techniczne Podłączenia karty sterowania i zasilania Swegon zastrzega sobie prawo do wprowadzania zmian danych technicznych bez uprzedzenia.

3 1. Informacje ogólne 1.1 Zakres zastosowania central COMPACT Unit i COMPACT Top Centrale wentylacyjne COMPACT Unit i Top są przeznaczone do stosowania w obiektach użyteczności publicznej takich jak: biurowce, hotele, lokale gastronomiczne, szkoły, urzędy, sklepy itp. W celu pełnego wykorzystania wszystkich funkcji oferowanych przez system COMPACT, należy uwzględnić właściwości central wentylacyjnych COMPACT w trakcie projektowania, montażu, regulacji i eksploatacji instalacji. Uwaga! Przed przystąpieniem do jakichkolwiek czynności eksploatacyjnych należy zapoznać się z wymogami bezpieczeństwa zawartymi w rozdziale 2 tej instrukcji, zwracając szczególną uwagę na zachowanie zasad bezpieczeństwa oraz wymagane kwalifikacje osób przeprowadzających serwis. 1.4 Transport central Centrale Compact Unit i Top dostarczane są na drewnianych paletach i zabezpieczone folią ochronną. Centrale można transportować przy pomocy wózka widłowego lub dźwigu z pasami transportowymi. 1.5 Dokumentacja ochrony środowiska Centrale wentylacyjne zostały zaprojektowane w sposób umożliwiający łatwy demontaż na elementy podlegające powtórnemu przetworzeniu. Około 94% materiałów użytych do produkcji central COMPACT może zostać przetworzonych ponownie w procesie recyclingu. Jeżeli mają Państwo dodatkowe pytania odnośnie instrukcji demontażu lub wpływu central COMPACT na środowisko naturalne prosimy o kontakt z Swegon Sp. z o.o. 1.2 Konstrukcja central COMPACT COMPACT Unit i Top są centralami wentylacyjnymi wyposażonymi w wentylatory promie-niowoosiowe, rotacyjny wymiennik do odzysku ciepła, kasetowe filtry klasy EU7 oraz kompletny układ sterowania. Części funkcyjne jak przepustnice, nagrzewnice, chłodnice, tłumiki akustyczne montuje się bezpośrednio na wylocie z centrali lub w kanałach wentylacyjnych. Tabliczki z nr identyfikacyjnym central znajdują się w środku z prawej strony centrali. 1.3 Wbudowany układ sterowania Centrale wentylacyjne COMPACT Unit i Top posiadają kompletny, wbudowany, zintegrowany z centralą, mikroprocesorowy układ sterowania. Układ sterowania zwany IQnomic kontroluje pracę wentylatorów, wymiennika ciepła. Układ sterowania reguluje m.in. ilość przepływu powietrza oraz temperaturę nawiewanego powietrza, posiada nastawy czasowe, a także wiele funkcji kontrolnych urządzeń wewnętrznych i zewnętrznych oraz funkcje alarmów. Swegon zastrzega sobie prawo do wprowadzania zmian danych technicznych bez uprzedzenia. 3

4 1.6 Elementy skladowe central COMPACT Unit Wersja z prawą stroną inspekcji 2 10 Z czerpni Nawiew Wywiew Do wyrzutni 1 Centrala dostarczana jest standardowo w wykonaniu z prawą stroną inspekcji, tzn. z kierunkiem przepływu powietrza jak pokazano na rysunku powyżej. Na placu budowy można dokonać zmiany kierunku przepływu powietrza w cen trali (zmiany strony inspekcji) poprzez przełączenie jednego z mikroprzełączników na karcie sterowania. Po zmianie strony inspekcji patrz rysunek z prawej strony, elementy składowe centrali zmieniają swoje funkcje i nazwy (otrzymują one nowe nazwy w zależności, czy spełniają funkcje nawiewu lub wywiewu powietrza). Lokalizacja i nazwy elementów 1 Z CZERPNI (Wywiew jeśli lewa strona inspekcji) 2 DO WYRZUTNI (Nawiew jeśli lewa strona inspekcji) 3 Wentylator wywiewny z silnikiem i przetwornicą częstotliwości 4 Przetwornik ciśnienia - filtr powietrza nawiewanego 5 Karta sterowania centrali 6 Programator 7 Wyłącznik główny/serwisowy 8 Filtr powietrza wywiewanego 9 WYWIEW (Z czerpni jeśli lewa strona inspekcji) 10 NAWIEW (Do wyrzutni jeśli lewa strona inspekcji) Wersja z lewą stroną inspekcji 11 Czujnik temperatury powietrza nawiewanego (do zamontowania wewnątrz kanału powietrza nawiewanego) 12 Wentylator nawiewny z silnikiem i przetwornicą częstotliwości 13 Czujnik temperatury powietrza wywiewanego 14 Przetwornik ciśnienia - filtr powietrza wywiewanego 15 Rotacyjny wymiennik ciepła 16 Silnik napędowy rotacyjnego wymiennika ciepła 17 Czujnik obrotów rotoru wymiennika 18 Czujnik temperatury powietrza nawiewanego 19 Filtr powietrza nawiewanego Swegon zastrzega sobie prawo do wprowadzania zmian danych technicznych bez uprzedzenia.

5 1.6.2 COMPACT Top 8 9 Lokalizacja i nazwy elementów Widok z przodu Wentylator nawiewny z silnikiem i przetwornicą częstotliwości 2 Przetwornik ciśnienia - filtr powietrza nawiewanego 3 Czujnik obrotów rotoru wymiennika 4 Silnik napędowy rotacyjnego wymiennika ciepła 5 Rotacyjny wymiennik ciepła 6 Czujnik temperatury powietrza nawiewanego 7 Filtr powietrza nawiewanego 8 Czujnik temperatury powietrza nawiewanego (do zamontowania wewnątrz kanału powietrza nawiewanego) 9 Programator 10 Wentylator wywiewny z silnikiem i przetwornicą częstotliwości 11 Przetwornik ciśnienia - filtr powietrza wywiewanego 12 Karta sterowania centrali 13 Czujnik temperatury powietrza wywiewanego 14 Filtr powietrza wywiewanego 15 Z czerpni 16 Wywiew 17 Nawiew 18 Do wyrzutni 19 Wyłącznik główny/serwisowy Widok z góry Z czerpni Nawiew Wywiew Do wyrzutni Swegon zastrzega sobie prawo do wprowadzania zmian danych technicznych bez uprzedzenia. 5

6 2. Wymogi bezpieczeństwa Przed przystąpieniem do jakichkolwiek prac należy zapoznać się z poniższą instrukcją. Jakiekolwiek uszkodzenia centrali lub jej części składowych spowodowane niewłaściwą pracą i eksploatacją centrali, zarówno nabywcy jak i montera nie są objęte gwarancją. Uwaga! Do wykonywania instalacji elektrycznych i podłączania urządzeń zewnętrznych uprawnieni są jedynie wykwalifikowani elektrycy lub przeszkolony w serwisie Swegon Sp. z o.o. personel. 2.1 Wyłącznik serwisowy (główny) Wyłącznik serwisowy w centrali COMPACT Unit umiejscowiony jest z boku skrzynki podłączeniowej na centrali. W przypadku centrali COMPACT Top wyłącznik serwisowy umiejscowiony jest w narożniku górnej powierzchni urządzenia. Centralę należy załączać i wyłączać przy użyciu programatora. Nie należy do tej czynności stosować wyłącznika serwisowego. Przed przystąpieniem do czynności serwisowych centrali należy wyłączyć jednostkę wyłącznikiem serwisowym. 2.2 Zagrożenia Uwaga! Przed dokonaniem jakichkolwiek czynności serwisowych czy naprawczych należy upewnić się czy napięcie zasilające centrali jest odłączone. Elementy ruchome centrali to wirniki wentylatorów oraz pasek napędowy wymiennika rotacyjnego. Drzwi inspekcyjne otwierane są wyłącznie za pomocą specjalnego klucza, tym samym są zabezpieczeniem przed przypadkowym otwarciem sekcji wentylatorów i wymiennika ciepła. Jeżeli kanały wentylacyjne nie zostały połączone z króćcem wylotu powietrza z centrali, króciec ten należy zabezpieczyć (ekran z siatki drucianej). Uwaga! Drzwiczek inspekcyjnych centrali nie wolno otwierać w trakcie pracy centrali. W czasie normalnej pracy, centralę należy zatrzymywać za pomocą programatora naciskając przycisk STOP. Drzwiczki inspekcyjne można otwierać dopiero po całkowitym zatrzymaniu wentylatorów. Należy pamiętać, że w sekcjach wentylatorów centrali występuje nadciśnienie. 2.3 Zabezpieczenia Zamykane specjalnym kluczem drzwi inspekcyjne centrali służą jako ochrona dostępu do sekcji wentylatorów/ wymiennika ciepła. W przypadku skrzynki podłączeniowej, do której doprowadzone jest zasilanie dla centrali kable elektryczne oraz sterujące, ochronę taką spełnia pokrywa zabezpieczająca. Jedynie wykwalifikowany elektryk lub odpowiednio przeszkolony technik jest uprawniony do zdejmowania pokrywy zabezpieczajacej skrzynki podłączeniowej. Uwaga! Przed zdjęciem pokrywy zabezpieczającej należy odłączyć napięcie zasilające za pomocą wyłącznika bezpieczeństwa. Tak długo jak centrala jest w trakcie pracy, wszystkie zabezpieczenia powinny być zamontowane, drzwi inspekcyjne zamknięte, a w przypadku centrali COMPACT Unit pokrywa skrzynki podłączeniowej powinna pozostać zamontowana. 3. Dane elektryczne Centrala wentylacyjna: Minimalne wymagania zasilania 1-faza, przewód 3-żyłowy, 230 V ±10%, 50 Hz, 10 A Wentylatory: Dane elektryczne na wentylator Wielkość 02: 1 x 230 V, 50 Hz, 0.5 kw (0.28 kw)* Wielkość 03: 1 x 230 V, 50 Hz, 0.5 kw (0.43 kw)* *) Przetwornica częstotliwości ogranicza moc wyjściową do wyszczególnionych wartości. Silnik napędu rotora: Silniki krokowy, 5.8A (2A), 62V maks. 90V *) Przetwornica częstotliwości ogranicza moc wyjściową do wyszczególnionych wartości. Błąd pomiaru: Temperatura ± 1 C Przepływ powietrza ± 5% 6 Swegon zastrzega sobie prawo do wprowadzania zmian danych technicznych bez uprzedzenia.

7 4. Instalacja 4.1 Informacje ogólne Centrala jest zawsze dostarczana jako jedna całość umieszczona na specjalnie przygotowanej palecie. Akcesoria zamówione wraz z centralą dostarczane są oddzielnie. Folię ochronną należy zdjąć dopiero po zakończeniu instalacji centrali Transport Przed zdjęciem centrali z palety należy określić sposób jej transportu (np. wózek widłowy) oraz miejsce docelowe instalacji Elementy dostarczane wraz z centralą Urządzenia tj. programator, czujnik temperatury powietrza nawiewanego czy kieszeń na dokumenty dostarczane są w oddzielnym opakowaniu wraz z centralą Programator Programator wyposażony jest w kabel podłączeniowy o długości 3 m z szybkozłączką do podłączenia z systemem sterowania centrali. Uchwyt do programatora dostarczany jest razem z centralą. Uchwyt należy zamontować na zewnątrz centrali lub w innym odpowiednim do tego miejscu Czujnik temperatury powietrza nawiewanego Czujnik wyposażony jest w kabel o długości 7 m z szybkozłączką. Wymagane miejsce inspekcyjne COMPACT Unit: Przed centralą wymagane jest 800 mm wolnej przestrzeni od frontu centrali w celu swobodnego otwierania drzwi inspekcyjnych i przynajmniej 200 mm nad centralą w celu otwarcia skrzynki podłączeniowej. COMPACT Top: Przed centralą wymagane jest 1000 mm wolnej przestrzeni od frontu centrali w celu swobodnego otwierania drzwi inspekcyjnych COMPACT Unit Kierunek przepływu powietrza Centrala COMPACT Unit produkowana jest standardowo w jednym wariancie. Centrala dostarczana jest w wykonaniu z prawą stroną inspekcji, ale w prosty sposób można zmienić wykonanie na lewą stronę inspekcji (patrz poniżej). Jedyne co należy zrobić, to przełączyć przycisk DIL na karcie sterowania, patrz rozdział Centrala COMPACT Unit może być również montowana w pozycji pionowej. Odpowiedni statyw dostępny jest jako wyposażenie dodatkowe centrali. Prawa strona inspekcji Kieszeń na dokumenty Kieszeń na dokumenty należy zamontować na zewnątrz centrali lub w innym odpowiednim do tego miejscu. 4.4 Posadowienie centrali Centralę należy montować na wypoziomowanym podłożu i twardej powierzchni przystosowanej do ciężaru danej centrali. Konstrukcja centrali COMPACT Unit wymaga, aby była ona posadowiona na statywie lub innej formie podstawy. W przeciwny wypadku nie będzie możliwe otwarcie drzwi inspekcyjnych. Statyw dostępny jest jako wyposażenie dodatkowe centrali. Podczas instalacji centrali, podłączania przewodów oraz kabli elektrycznych, należy pamiętać o zachowaniu odpowiedniej ilości miejsca dla otwarcia drzwi inspekcyjnych, pokryw, jak i sekcji wyjmowanych centrali tj. filtry czy wentylatory. Lewa strona inspekcji Centrala dostarczana jest w wykonaniu z prawą stroną inspekcji. Centrala, już na budowie, w prosty sposób może zostać zmieniona na wykonanie z lewą stroną inspekcji. Centralę można montować w pozycji poziomej i pionowej. Łącznie daje to sześć różnych możliwości montażu centrali. Swegon zastrzega sobie prawo do wprowadzania zmian danych technicznych bez uprzedzenia. 7

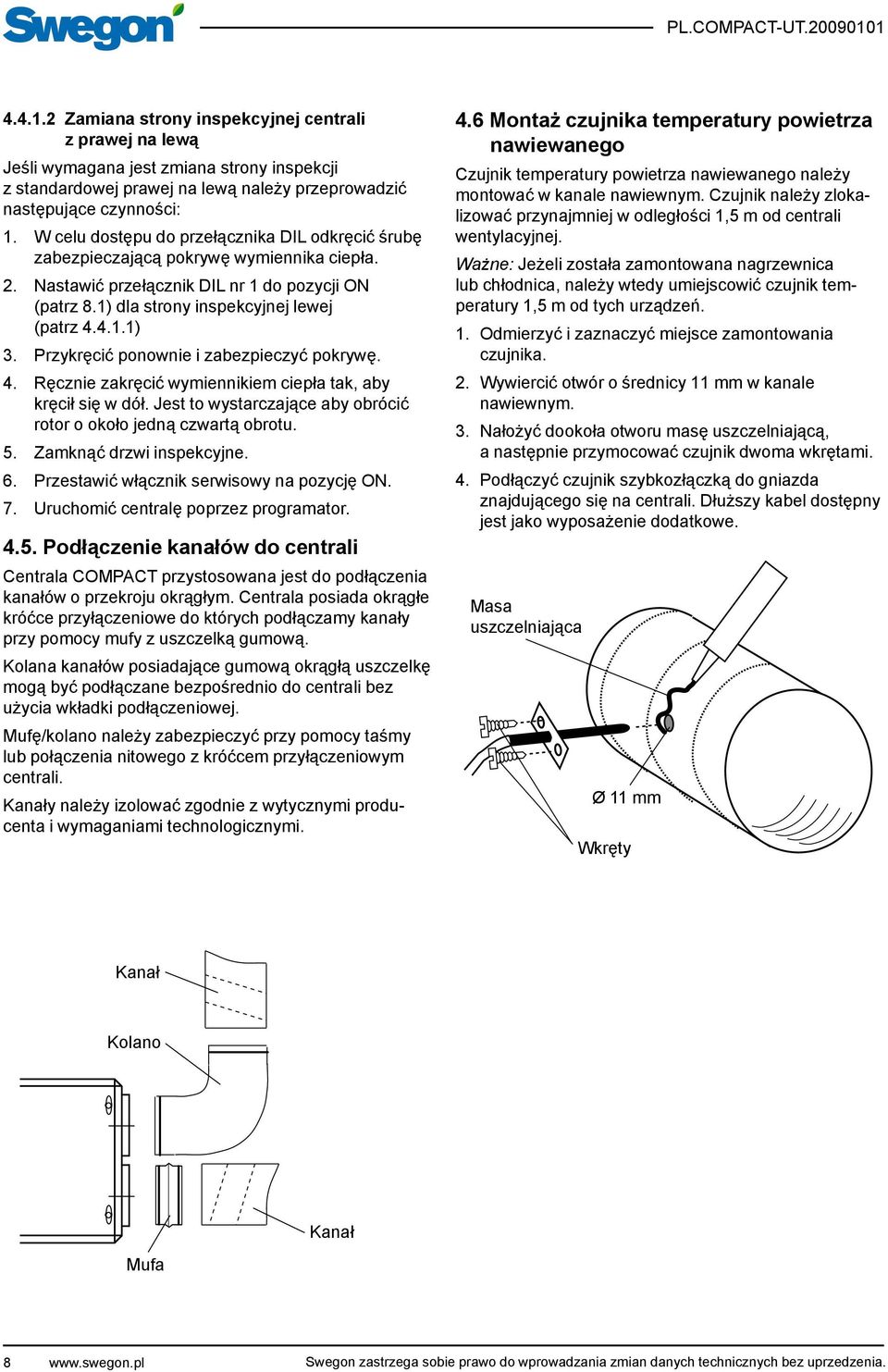

8 Zamiana strony inspekcyjnej centrali z prawej na lewą Jeśli wymagana jest zmiana strony inspekcji z standardowej prawej na lewą należy przeprowadzić następujące czynności: 1. W celu dostępu do przełącznika DIL odkręcić śrubę zabezpieczającą pokrywę wymiennika ciepła. 2. Nastawić przełącznik DIL nr 1 do pozycji ON (patrz 8.1) dla strony inspekcyjnej lewej (patrz ) 3. Przykręcić ponownie i zabezpieczyć pokrywę. 4. Ręcznie zakręcić wymiennikiem ciepła tak, aby kręcił się w dół. Jest to wystarczające aby obrócić rotor o około jedną czwartą obrotu. 5. Zamknąć drzwi inspekcyjne. 6. Przestawić włącznik serwisowy na pozycję ON. 7. Uruchomić centralę poprzez programator Podłączenie kanałów do centrali Centrala COMPACT przystosowana jest do podłączenia kanałów o przekroju okrągłym. Centrala posiada okrągłe króćce przyłączeniowe do których podłączamy kanały przy pomocy mufy z uszczelką gumową. Kolana kanałów posiadające gumową okrągłą uszczelkę mogą być podłączane bezpośrednio do centrali bez użycia wkładki podłączeniowej. Mufę/kolano należy zabezpieczyć przy pomocy taśmy lub połączenia nitowego z króćcem przyłączeniowym centrali. Kanały należy izolować zgodnie z wytycznymi producenta i wymaganiami technologicznymi. 4.6 Montaż czujnika temperatury powietrza nawiewanego Czujnik temperatury powietrza nawiewanego należy montować w kanale nawiewnym. Czujnik należy zlokalizować przynajmniej w odległości 1,5 m od centrali wentylacyjnej. Ważne: Jeżeli została zamontowana nagrzewnica lub chłodnica, należy wtedy umiejscowić czujnik temperatury 1,5 m od tych urządzeń. 1. Odmierzyć i zaznaczyć miejsce zamontowania czujnika. 2. Wywiercić otwór o średnicy 11 mm w kanale nawiewnym. 3. Nałożyć dookoła otworu masę uszczelniającą, a następnie przymocować czujnik dwoma wkrętami. 4. Podłączyć czujnik szybkozłączką do gniazda znajdującego się na centrali. Dłuższy kabel dostępny jest jako wyposażenie dodatkowe. Masa uszczelniająca Ø 11 mm Wkręty Kanał Kolano Kanał Mufa 8 Swegon zastrzega sobie prawo do wprowadzania zmian danych technicznych bez uprzedzenia.

9 4.7 Podłączenie zasilania elektrycznego do skrzynki centrali Dostęp COMPACT Unit Zdjąć górną pokrywę skrzynki podłączeniowej. Poprowadzić kabel przez uszczelnienie dławieniowe skrzynki podłączeniowej znajdujące się na jej tylnej części. Skrzynka podłączeniowa COMPACT Top Wyłącznik serwisowy Otworzyć panel inspekcyjny, a następnie zdemontować pokrywę. Poprowadzić kabel przez uszczelnienie dławieniowe, aż do wyłącznika serwisowego. Wyłącznik serwisowy Podłączenie zasilania elektrycznego Podłączenie zasilania elektrycznego Osłona wyłącznika serwisowego 4.8. Podłączenie okablowania zewnętrznych funkcji COMPACT Unit Aby uzyskać dostęp do panelu sterowania należy zdjąć pokrywę znajdującą się na sekcji wymiennika ciepła. Zdemontować górną pokrywę skrzynki podłączeniowej. Okablowanie zewnętrznych funkcji należy prowadzić do skrzynki podłączeniowej centrali poprzez gumową osłonę znajdującą się z tyłu skrzynki. Uwaga: Okablowanie do komunikacji zewnętrznych funkcji znajdujące się poza centralą należy prowadzić min. w odległości 100 mm od przewodów prądowych (pod napięciem) COMPACT Top Okablowanie funkcji zewnętrznych należy wprowadzać do centrali poprzez gumowe dławiki umiejscowione obok wyłącznika głównego znajdującego się na górnej powierzchni centrali. Aby uzyskać dostęp do zasilania centrali należy zdjąć pokrywę A znajdującą się w części wywiewnej centrali. Okablowanie zewnętrzne można przedłużyć w istniejących osłonach kabli znajdujących się w części wywiewnej centrali. Po ustaleniu trasy kabli należy je przymocować stosując do tego paski mocujące. Paski mocujące są na wyposażeniu centrali. Wszystkie kable można wprowadzić do skrzynki podłączeniowej B poprzez właściwy do tego otwór w ściance centrali zabezpieczony gumowym dławikiem. Uwaga: Okablowanie do komunikacji zewnętrznych funkcji znajdujące się poza centralą należy prowadzić min. w odległości 100 mm od przewodów prądowych (pod napięciem). Osłona do kabli Zasilanie centrali 1-faza, 3-żyły, 230V -10/+15, 50 Hz Zabezpieczenie: 10 A Pokrywa A Osłona skrzynki podłączeniowej Skrzynka podłączeniowa B Swegon zastrzega sobie prawo do wprowadzania zmian danych technicznych bez uprzedzenia. 9

10 5. Programator 5.1 Programator centrali Informacje ogólne Programator centrali służy do włączania i wyłączania centrali oraz wprowadzania wszystkich parametrow pracy centrali. Na programatorze można na bieżąco kontrolować pracę centrali oraz odczytywać parametry pracy i ewentualne alarmy. Programator wyposażony jest w kabel przyłączeniowy o długości 3 m, zakończony szybkozłączką. Programator posiada podświetlany wyświetlacz cyfrowy, sześć przycisków oraz kontrolkę alarmową. COMPACT-U WTO 14:30 STOP STEROWANIE RĘCZNE STOP? Przyciski Poszczególne przyciski mają następujące funkcje: WEJŚCIE potwierdzenie dokonanego wyboru lub przejście do podmenu, w którym można zmieniać ustawienia. WYJŚCIE powrót do poprzedniego poziomu menu. PRZESUNIĘCIE W GÓRĘ przemieszczanie się w górę po pozycjach danego menu lub podmenu. PRZESUNIĘCIE W DÓŁ przemieszczanie się w dół po pozycjach danego menu lub podmenu. ZMNIEJSZENIE zmniejszanie wartości podkreślonej pozycji. ZWIĘKSZENIE zwiększanie wartości podkreślonej pozycji Wyświetlacz Wyświetlacz cyfrowy programatora ma 4 linie. Niektóre z menu mają więcej niż 4 linie i są one pokazywane kolej-no po naciśnięciu przycisku PRZESUNIĘCIE W DÓŁ. Wskaźnik położenia pozwala określić, w którym miejscu menu aktualnie jesteśmy Skróty W menu występują następujące skróty nazw NAW = Powietrze nawiewane (np. WENT NAW = wentylator powietrza nawiewanego) WYW = Powietrze wywiewane ZEW = Powietrze zewnętrzne (z czerpni) WYM CIEPŁA = Rotacyjny wymiennik ciepła COMPACT-U WTO 14:40 STOP STEROWANIE RĘCZNE STOP? STER. RĘCZ/AUTO USTAWIENIA Wskaźnik położenia 10 Swegon zastrzega sobie prawo do wprowadzania zmian danych technicznych bez uprzedzenia.

11 6. Eksploatacja centrali 6.1 Wymiana filtrów Filtry centrali należy wymieniać regularnie z częstotliwością 3-4 razy w roku. Częstotliwość wymiany filtrów zależy od zanieczyszczenia powietrza wywiewanego i zewnętrznego. Filtry należy wymienić w razie włączenia alarmu sygnalizującego jego zbyt wysokie zabrudzenie. Nowe filtry można zamawiać w punkcie serwisowym Swegon Sp. z o.o Wyjmowanie filtrów Pociągnąć na zewnątrz dwa uchwyty, które blokują przesunięcie filtra. Wysunąć filtry. W trakcie wymiany filtrów wskazane jest wyczyścić komorę centrali, w której zaistalowane są filtry Wkładanie nowych filtrów Wsunąć filtry w mocowanie aż do zablokowania. Wcisnąć dwa uchwyty tak, aby zablokować filtry. Po każdej wymianie filtrów należy zawsze przeprowadzić funkcję kalibracja filtra. Przy wymianie filtrów należy pamiętać by klasa filtrów była taka sama jak filtrów zużytych. 6.2 Czyszczenie i przeglądy centrali Informacje ogólne W razie konieczności należy wyczyścić wnętrze centrali. Kontrolę zanieczyszczenia wnętrza centrali należy przeprowadzać razem z wymianą filtrów, przynajmniej dwa razy do roku Czyszczenie komory filtrów Zaleca się czyścić komorę filtrów w czasie wymiany filtrów Czyszczenie wymiennika rotacyjnego Rotor wymiennika do odzysku ciepła należy czyścić bardzo ostrożnie za pomocą odkurzacza z miękką końcówką tak, aby nie uszkodzić jego powierzchni. Dostęp do rotora jest zapewniony od przedniej strony centrali oraz od komory filtrów. Rotor należy obrócić ręcznie tak, aby uzyskać dostęp do wszystkich jego części. Jeśli rotor jest bardzo zanieczyszczony to należy go przedmuchać sprężonym powietrzem. W razie potrzeby rotor można wymontować z obudowy centrali. Czynność tą mogą wykonywać tylko serwisanci Swegon Sp. z o.o. Po wyciągnięciu z obudowy, rotor można czyścić na mokro za pomocą detergentów nie powodujących korozji aluminium. Swegon Sp. z o.o. posiada w swojej ofercie specjalny środek do mycia rotorów. Czyszczenie rotoru należy przeprowadzić minimum raz na rok. USZCZELKI Z TKANINY POKRYTEJ PVC Raz w roku należy również sprawdzić i ewentualnie wyczyścić uszczelki z tkaniny pokrytej PVC umieszczonej na brzegach wymiennika na jego obwodzie. W tym celu należy wywinąć uszczelkę na całym obwodzie rotora odkrywając jej spodnią część. Usunąć zanieczyszczenia miękką szmatką. Następnie przywrócić normalne położenie uszczelki. NACIĄG PASKA Należy również sprawdzić stan paska napędzajacego koło rotacyjne. Jeżeli pasek wydaje się luźny, zużyty lub ślizga się, należy skontaktować się z serwisem Swegon Sp. z o.o Czyszczenie wentylatorów Minimum raz w roku należy sprawdzić i oczyścić wirnik wentylatora ze zgromadzonych osadów i kurzu. Można tego dokonać np. za pomocą odkurzacza. Należy równocześnie sprawdzić czy wirnik jest prawidłowo wyważony. Należy wyczyścić również za pomocą odkurzacza silnik wentylatora. W razie konieczności należy wyczyścić wnętrze sekcji wentylatora. 6.3 Sprawdzenie wydajności Generalne sprawdzenie wydajności czyli ilości przepływu powietrza centrali powinno być przeprowadzone po wymianie filtrów lub przynajmniej raz w roku. Po sprawdzeniu wydajności należy porównać aktualną wydajność z wartościami zapisanymi w raporcie z uruchomienia. Ewentualne różnice należy poprawić. 6.4 Ilość i wymiary filtrów W centralach COMPACT Unit i Top stosuje się filtry kasetowe klasy F7. W centrali COMPACT Unit i Top znajdują się dwa filtry o wymiarach: 697 x 308 x 100 mm. Swegon zastrzega sobie prawo do wprowadzania zmian danych technicznych bez uprzedzenia. 11

12 7. Dane techniczne 7.1 Wymiary i waga centrali Compact Unit Podłączenie elektryczne ø 250 ø ø 250 ø Waga 160 kg Należy zapewnić około 800 mm wolnej przestrzeni przed centralą, aby możliwe było otwarcie drzwi inspekcyjnych oraz przynajmniej 200 mm nad urządzeniem w celu dostępu do skrzynki podłączeniowej. 7.2 Wymiary i waga centrali Compact Top ø 250 (x4) 350 Podłączenie elektryczne Waga 200 kg Należy zapewnić około 1000 mm wolnej przestrzeni przed centralą, aby możliwe było otwarcie drzwi inspekcyjnych Swegon zastrzega sobie prawo do wprowadzania zmian danych technicznych bez uprzedzenia.

13 8. Podłączenia karty sterowania i zasilania 8.1. Karta sterowania Zewnętrzna szyna komunikacyjna, przetworniki ciśnienia, IQnomic plus itd. Przełącznik DIL (piny) Podłączenie do Ethernet Gniazdo karty SD Czujnik powietrza Programator Nagrzewnica Czerwony Żółty Czarny Brązowy Niebieski Czarny Czerwony Zielony Brązowy Niebieski Pomarańczowy Filoetowy Silnik napędu rotora 8.2. Zasilanie Czujnik obrotów rotora V AC z transformatora 18 V AC z transformatora 24 V AC z transformatora Żółto/Zielony Brązowy Niebieski Czujnik temperatury z czerpni Przewody zasilające, 230V Czujnik temperatury wywiewu Czujnik ciśnienia, wentylator wywiewny Czujnik ciśnienia, wentylator nawiewny PE L N PE L N A Żółty Żółty Transformator Wentylator wywiewny Żółto/Zielony Brązowy Niebieski Niebieski Brązowy Żółto/Zielony Wentylator nawiewny Swegon zastrzega sobie prawo do wprowadzania zmian danych technicznych bez uprzedzenia. 13
