1 KSIĘGA IDENTYFIKACJI WIZUALNEJ SALONY PARTNERSKIE ARANŻACJA SUPER BIG VIOLET Aktualizacja

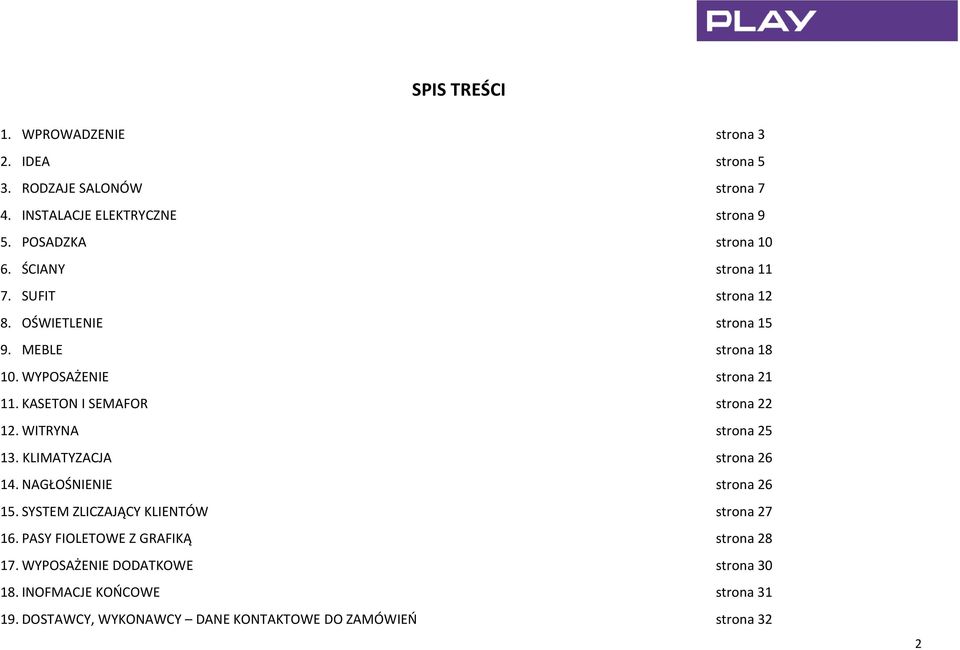

2 SPIS TREŚCI 1. WPROWADZENIE strona 3 2. IDEA strona 5 3. RODZAJE SALONÓW strona 7 4. INSTALACJE ELEKTRYCZNE strona 9 5. POSADZKA strona ŚCIANY strona SUFIT strona OŚWIETLENIE strona MEBLE strona WYPOSAŻENIE strona KASETON I SEMAFOR strona WITRYNA strona KLIMATYZACJA strona NAGŁOŚNIENIE strona SYSTEM ZLICZAJĄCY KLIENTÓW strona PASY FIOLETOWE Z GRAFIKĄ strona WYPOSAŻENIE DODATKOWE strona INOFMACJE KOŃCOWE strona DOSTAWCY, WYKONAWCY DANE KONTAKTOWE DO ZAMÓWIEŃ strona 32 2

3 1. WPROWADZENIE W odpowiedzi na wzrost wymagań klientów, wprowadzamy nowoczesną koncepcję salonu, łączącą w sobie zarówno aspekt estetyczny jak i funkcjonalny. Nowy Koncept ma na celu poprawienie komunikacji z klientem oraz uwzględnienie nowego pozycjonowania marki PLAY. Nowy koncept to kreatywny, indywidualny, ciekawy projekt architektoniczny salonu. Nowy koncept to starannie dobrana kolorystyka, najwyższej jakości materiały wykończeniowe, prawidłowe oświetlenie oraz nowy wymiar ekspozycji na nowoczesnych meblach. Za wizualizację Super Big Violet Play otrzymał nagrodę Retail Awards 2010 w kategorii Oryginalny Design Sklepu/Sieci Handlowej. 3

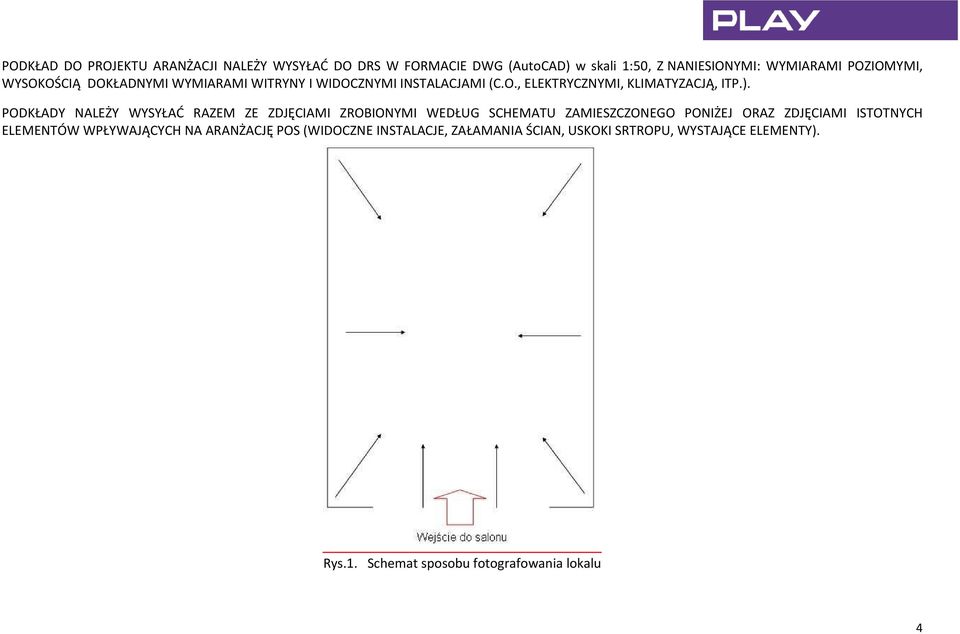

4 PODKŁAD DO PROJEKTU ARANŻACJI NALEŻY WYSYŁAĆ DO DRS W FORMACIE DWG (AutoCAD) w skali 1:50, Z NANIESIONYMI: WYMIARAMI POZIOMYMI, WYSOKOŚCIĄ DOKŁADNYMI WYMIARAMI WITRYNY I WIDOCZNYMI INSTALACJAMI (C.O., ELEKTRYCZNYMI, KLIMATYZACJĄ, ITP.). PODKŁADY NALEŻY WYSYŁAĆ RAZEM ZE ZDJĘCIAMI ZROBIONYMI WEDŁUG SCHEMATU ZAMIESZCZONEGO PONIŻEJ ORAZ ZDJĘCIAMI ISTOTNYCH ELEMENTÓW WPŁYWAJĄCYCH NA ARANŻACJĘ POS (WIDOCZNE INSTALACJE, ZAŁAMANIA ŚCIAN, USKOKI SRTROPU, WYSTAJĄCE ELEMENTY). Rys.1. Schemat sposobu fotografowania lokalu 4

5 2. IDEA Poprzez nowy koncept oferujemy: 1) Odpowiednią powierzchnię do ekspozycji towarów, z których każdy znajduje swoje najlepsze miejsce na funkcjonalnych meblach. 2) Łatwy dostęp do towarów i usług. 3) Komfortowe miejsce. 4) Przejrzystą przestrzeń. 5) Powodzenie w handlu i osiągnięcie najlepszych wyników sprzedaży. 6) Przyjazne miejsce pracy. 5

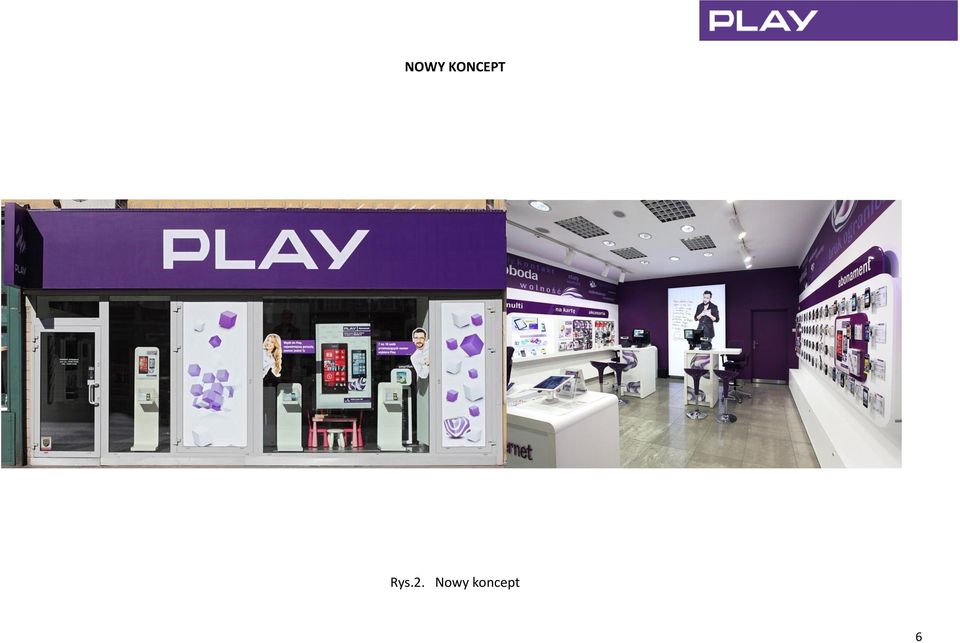

6 NOWY KONCEPT Rys.2. Nowy koncept 6

7 3. RODZAJE SALONÓW Salon wolnostojący (czyli z wejściem z ulicy ) 1) Salon musi być dobrze widoczny, z dużymi witrynami i osobnym wejściem. Nie dopuszcza się lokali z przedsionkiem i wejściem dzielonym z lokalem sąsiednim. 2) Wymagany jest całkowity brak barier architektonicznych i komunikacyjnych (np. schody, lokal w oficynie itp.) 3) Lokal nie powinien posiadać żadnych widocznych instalacji C.O., gazowych oraz elektrycznych (powinny być ukryte w podłodze lub w ścianach). 4) Elewacja lokalu powinna być w neutralnym, pastelowym kolorze (np. szary, beż). W obrębie elewacji lokalu nie może znajdować się żadne oznakowanie czy reklamy nie związane z marką PLAY. 5) Sala sprzedaży o powierzchni minimum 25m². Poza tą powierzchnią wymagane jest także zaplecze. 6) Wysokość lokalu minimum 290 cm. 7) Długość ścian naprzeciwległych minimum 5 mb. 8) Możliwość instalacji kasetonu z logo firmy (dodatkowo semafora) na całej szerokości fasady lokalu. Rys.3. Salon wolnostojący 7

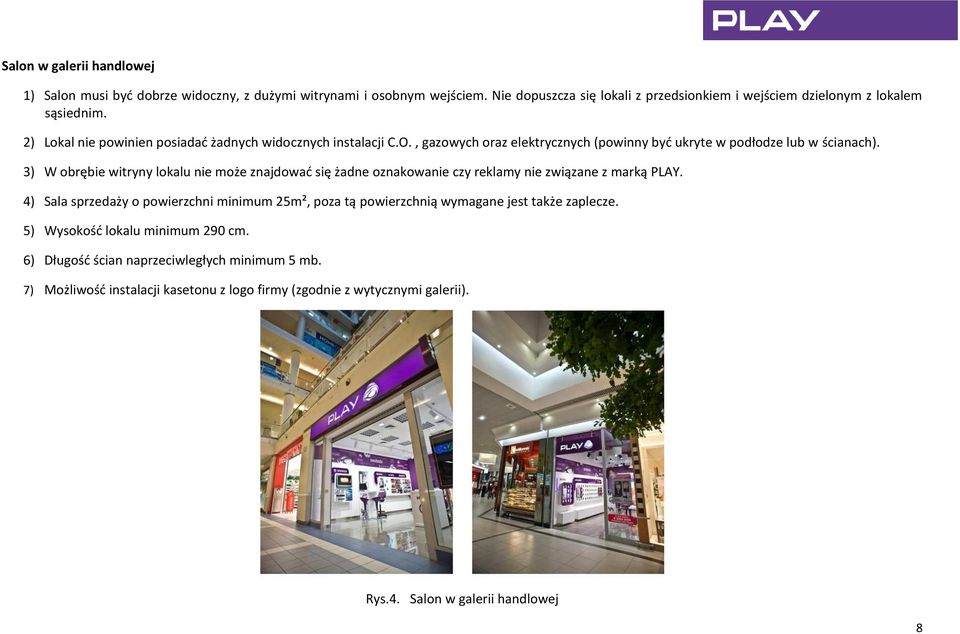

8 Salon w galerii handlowej 1) Salon musi być dobrze widoczny, z dużymi witrynami i osobnym wejściem. Nie dopuszcza się lokali z przedsionkiem i wejściem dzielonym z lokalem sąsiednim. 2) Lokal nie powinien posiadać żadnych widocznych instalacji C.O., gazowych oraz elektrycznych (powinny być ukryte w podłodze lub w ścianach). 3) W obrębie witryny lokalu nie może znajdować się żadne oznakowanie czy reklamy nie związane z marką PLAY. 4) Sala sprzedaży o powierzchni minimum 25m², poza tą powierzchnią wymagane jest także zaplecze. 5) Wysokość lokalu minimum 290 cm. 6) Długość ścian naprzeciwległych minimum 5 mb. 7) Możliwość instalacji kasetonu z logo firmy (zgodnie z wytycznymi galerii). Rys.4. Salon w galerii handlowej 8

9 4. INSTALACJE ELEKTRYCZNE 1) Tablica bezpiecznikowa oraz skrzynka teleinformatyczna rack powinny znajdować się na zapleczu. 2) Wszystkie występujące w salonie elementy m.in. nagłośnienie, oświetlenie, system liczenia klientów, meble, backlight, elementy wolnostojące* i inne należy wyposażyć w niezbędne instalacje elektryczne, bazując na projekcie aranżacji opracowanym przez Dział Rozwoju Sieci. 3) Następujące elementy muszą posiadać instalację internetową umożliwiającą podłączenie: mebel wiszący oraz konsola (Internet), szafka pod fax/drukarkę (Combo), biurka, bramki zliczające. 4) Okablowanie do elementów wiszących (w tym meble, backlight) wykonać pod zabudową gipsowo-kartonową zgodnie ze sztuką budowlaną. 5) Okablowanie do elementów wolnostojących (biurka, konsola internetowa, standy witrynowe) poprowadzić pod podłogą, przed wykonaniem docelowej warstwy wykończeniowej posadzki, zgodnie ze sztuką budowlaną. 6) W każdym salonie, przy wejściu na ścianach bocznych, powinny się znaleźć po obu stronach gniazdka elektryczne 230V na wysokości 5 cm nad cokołem oraz 30 cm od ściany frontowej/witryny. Poza tym na ścianach nie powinno być żadnych innych widocznych gniazdek! 7) Włączniki oświetlenia powinny znajdować się na zapleczu, względnie na ścianie, tuż przy wejściu do lokalu. 8) Gniazdka elektryczne i włączniki oświetlenia na białych ścianach powinny być koloru białego. W wyjątkowych sytuacjach, po uzgodnieniu z Działem Rozwoju Sieci, możliwe jest umieszczenie niezbędnych gniazdek/włączników na ścianie fioletowej, pod warunkiem polakierowania ich w kolorze RAL * DO ELEMENTÓW WOLNOSTOJĄCYCH ZALICZAMY: BIURKA DLA KLIENTÓW,KONSOLĘ INTERNET WOLNOSTOJĄCĄ, SZAFKĘ FAX/COMBO ORAZ STANDY WITRYNOWE WYSOKI I NISKI. UWAGA! Żaden kabel nie może przebiegać w listwach przypodłogowych, listwach maskujących, korytkach kablowych ani w sposób widoczny!!! 9

10 5. POSADZKA 1) Wykończeniowa warstwa posadzki to gres polerowany MISTRAL POLER. Kolor gresu: GRAFIT, wg palety MISTRAL. Rozmiar pojedynczej płytki: 60 x 60 cm. Dostawca/producent: Ceramika Paradyż Sp. z o.o. (dane kontaktowe w rozdziale 17). 2) Układanie płytek w sposób klasyczny, układanie w tzw. karo niedopuszczalne!!! 3) Szerokość fugi max. 3 mm. 4) Wykończenie listwami przypodłogowymi wykonanymi z blachy kwasoodpornej - wysokość 10 cm. Dostawcą cokołów jest firma Atrium (dane kontaktowe w rozdziale 17). Łączenia oraz krawędzie cokołów na styku z podłogą powinny być wykończone szarym silikonem lub masą akrylową. 5) W lokalach z wejściem bezpośrednio z ulicy wykonać wycieraczkę systemową na ruszcie. Rys.5. Przykłady wycieraczki systemowej 10

11 6. ŚCIANY 1) Ściany powinny być idealnie równe i gładkie. W tym celu zaleca się wykończenie ścian murowanych płytami gipsowo-kartonowymi. 2) W przypadku ścian lekkich (technologia g-k), w miejscach docelowego montażu mebli, zgodnie z projektem aranżacji opracowanym przez Dział Rozwoju Sieci, należy wykonać uprzednio wzmocnienie z płyt OSB lub drugą warstwę płyt g-k. 3) Płyty gipsowo-kartonowe wykończyć masą szpachlową oraz odpowiednio wygładzić zgodnie ze sztuką budowlaną. 4) Pod meblami i ramkami ściennymi zabronione jest instalowanie grzejników. Ewentualne istniejące grzejniki należy nanieść na podkład do projektu aranżacji a ich pozostawienie/przesunięcie/usunięcie uzgodnić z DRS. 5) Ewentualne elementy istniejące na ścianach, których usunięcie nie jest możliwe, należy nanieść na podkład do projektu aranżacji i dokładnie opisać. 6) Ściany boczne w kolorze białym malować farbą lateksową Dekoral Hi-LATEX, minimum 3 warstwami! 7) Ścianę Brandową (na projekcie aranżacji oznaczona na fioletowo) z kasetonem Backlight (kaseton z wymienną grafiką widoczny na Rys. 6.) malować na kolor fioletowy, farbą lateksową półmatową Designer Väggfärg Matt [7] firmy Beckers, o numerze bazy 43B07249, pigment S R50B (NCS). Malować kilkukrotnie (minimum 3-krotnie), aż do uzyskania równomiernego pokrycia kolorem. Na ścianie nie powinno być, poza backlightem, żadnych widocznych instalacji (jak np.: korytka kablowe, klimatyzacja, alarm, instalacje C.O., gniazdka, włączniki i inne). 8) Drzwi na zaplecze powinny być pełne (bez szyby) i gładkie (bez ozdobnych frezów). Jeżeli znajdują się na Ścianie Brandowej, powinny być pomalowane na fioletowo tą samą farbą, co ściana, po ich uprzednim zmatowieniu i zagruntowaniu. Klamka - stal nierdzewna, kolor INOX. 9) Pas w kolorze fioletowym malować farbą lateksową półmatową Designer Väggfärg Matt [7] firmy Beckers, o numerze bazy 43B07249, pigment S 5040-R50B (NCS). Malować kilkukrotnie (minimum 3-krotnie), aż do uzyskania równomiernego pokrycia kolorem. Pas należy wykleić dedykowaną grafiką dokładne wytyczne dla tego elementu znajdują się w rozdziale 15 niniejszego opracowania. 10) Na ścianach białych (wyłącznie!) warunkowo, po uzgodnieniu z DRS, dopuszcza się montowanie elementów instalacji alarmowej (czujniki, kamery) wyłącznie koloru białego. Okablowanie instalacji powinno być całkowicie ukryte pod zabudową g/k. 11

12 7. SUFIT W Salonach o standardzie aranżacji SUPER BIG VIOLET występują dwa możliwe warianty wykończenia sufitu: sufit pełny (wykonany w technologii gipsowo-kartonowej) 1) Sufit wykonać z płyt gipsowo-kartonowych, następnie wykończyć masą szpachlową oraz odpowiednio wygładzić zgodnie ze sztuką budowlaną. 2) Malować na kolor biały farbą lateksową Dekoral Hi-LATEX, minimum 3 warstwami! Rys.6. Sufit pełny sufit otwarty tylko w lokalach o wysokości nie mniejszej niż 400 cm, głównie w centrach handlowych 12

13 1) Sufit oraz wszystkie widoczne pod nim elementy instalacji malować farbą lateksową półmatową Designer Väggfärg Matt [7] firmy Beckers, o numerze bazy 43B07249, pigment S 5040-R50B (NCS) 2) Malować kilkukrotnie (minimum 3-krotnie), aż do uzyskania równomiernego pokrycia kolorem. 3) Falę sufitową w kolorze białym podwieszać na linkach stalowych (co najmniej 3 linki na falę). Schemat układu fal przedstawiono na Rys.7. i Rys.8. Dokładne rozmieszczenie fal (kąty, odległości) dostosować na miejscu do indywidualnych warunków (wymiary lokalu, instalacje pod sufitem). Odległość od dolnej krawędzi fali do poziomu gresu posadzki powinna wynosić 310 cm. Dostawcą fal jest firma New Store Europe (dane kontaktowe w rozdziale 17). Rys.7. Sufit otwarty 13

14 Rys.8. Układ fal w lokalu o powierzchni do 40 m² Rys.9. Układ fal w lokalu o powierzchni powyżej 40 m² Rys.10. Fala sufitowa biała PCV, dł./wys./gr /400/5 mm 14

15 8. OŚWIETLENIE W Salonach o standardzie aranżacji SUPER BIG VIOLET występują dwa możliwe warianty wykonania oświetlenia w zależności od typu sufitu wg rozdziału 7. Przy wykonaniu oświetlenia salonu należy kierować się projektem oświetlenia opracowanym przez firmę LUX (dane kontaktowe w rozdziale 17) i zatwierdzonego przez DRS. oświetlenie w przypadku sufitu pełnego Gdy wysokość lokalu do sufitu 340 cm stosować oświetlenie: metalohalogeny na szynoprzewodach montowane bezpośrednio do sufitu, a także downlight y wpuszczane lub natynkowe wyłącznie w przypadku braku możliwości montażu obudowy wpuszczanej (uzgodnić z DRS). W przypadku sufitu g/k podwieszonego zabrania się stosowania downlightów natynkowych. Gdy wysokość lokalu do sufitu > 340 cm stosować oświetlenie: metalohalogeny na szynoprzewodach podwieszonych na linkach stalowych (szynoprzewód na wysokości cm nad posadzką), a także downlight y natynkowe lub podwieszane na linkach stalowych (dolna krawędź obudowy na wysokości 310 cm nad posadzką). 1) Główne lampy typu downlight występują w formie wpuszczanej lub natynkowej. Rozmieszczenie lamp wg projektu oświetlenia przygotowanego przez firmę LUX (dane kontaktowe w rozdziale 17) i zatwierdzonego przez DRS. 2) Lampy kierunkowe metalohalogeny rozmieszczone w ilości 1 szt. na każdy pojedynczy mebel lub na każdy moduł mebla wielomodułowego. Dotyczy mebli produktowych i telefonicznych (w tym telewizja i Internet w wersji ściennej). Dokładne rozmieszczenie metalohalogenów wg projektu oświetlenia przygotowanego przez firmę LUX (dane kontaktowe w rozdziale 17) i zatwierdzonego przez DRS. 3) Stosować wyłącznie lampy firmy LUX (dane kontaktowe w rozdziale 17). 4) Lampy kierunkowe montować wyłącznie na szynoprzewodach. 5) Lampy kierunkowe stosować tylko do podświetlania mebli produktowych. Nie podświetlamy promocji oraz ramek! 6) Jeżeli w salonie zaprojektowano stand witrynowy (wysoki lub niski), należy dodatkowo zamontować lampę RGB. Lampę umieścić w/na suficie, dokładnie nad standem. Lampa RGB występuje w 2 wariantach wpuszczanym i natynkowym. Lampę należy zamawiać w Dziale Rozwoju Sieci P4, razem z wyposażeniem salonu. 15

16 Rys.11. Oświetlenie w przypadku sufitu pełnego oświetlenie w przypadku sufitu otwartego 1) Główne lampy typu downlight w wersji natynkowej wieszać na linkach stalowych tak, aby dolna krawędź obudowy lampy znajdowała się na wysokości 310 cm nad posadzką. Rozmieszczenie lamp wg projektu oświetlenia przygotowanego przez firmę LUX (dane kontaktowe w rozdziale 17) i zatwierdzonego przez DRS. 2) Lampy kierunkowe metalohalogeny na szynoprzewodach podwieszać na linkach stalowych tak, aby szynoprzewód znajdował się na wysokości 310 cm nad posadzką (w poziomie dolnej krawędzi fali). Metalohalogeny rozmieszczać w ilości 1 szt. na każdy pojedynczy mebel lub na każdy moduł mebla wielomodułowego. Dotyczy mebli produktowych i telefonicznych (w tym extra i Internet w wersji ściennej). Dokładne rozmieszczenie metalohalogenów wg projektu oświetlenia przygotowanego przez firmę LUX (dane kontaktowe w rozdziale 17) i zatwierdzonego przez DRS. 16

17 3) Stosować wyłącznie lampy firmy LUX (dane kontaktowe w rozdziale 17). 4) Lampy kierunkowe montować wyłącznie na szynoprzewodach. 5) Lampy kierunkowe stosować tylko do podświetlania mebli produktowych. Nie podświetlamy promocji oraz ramek! 6) Jeżeli w salonie zaprojektowano stand witrynowy (wysoki lub niski), należy dodatkowo zamontować lampę RGB w wersji natynkowej podwieszoną na linkach stalowych. Lampę umieścić dokładnie nad standem, na wysokości oświetlenia głównego. Lampę RGB należy zamawiać w Dziale Rozwoju Sieci P4 (dane kontaktowe w rozdziale 17), razem z wyposażeniem salonu. Rys.12. Oświetlenie w przypadku sufitu otwartego 17

18 9. MEBLE. W aktualnym standardzie SUPER BIG VIOLET występują meble: a) biurko lewe/prawe b) abonament/mix podwójny lewy/prawy c) abonament/mix potrójny lewy/prawy d) abonament/mix poczwórny lewy/prawy e) multi/na kartę podwójny lewy/prawy f) multi/na kartę/akcesoria potrójny lewy/prawy g) konsola Internet wolnostojąca h) Internet ścienny i) dla firm j) Extra ; mebel wyposażony w uchwyt TV; do mebla należy stosować wyłącznie telewizor Samsung 40 model UE40F6500, który można zakupić w firmie Perfect Displays (dane kontaktowe w rozdziale 19); dodatkowo do mebla należy zamówić player i przełącznik dostawcą jest firma VSG (dane kontaktowe w rozdziale 19); k) akcesoria l) multimedia m) stand witrynowy niski n) stand witrynowy wysoki o) szafka biała wisząca pojedyncza p) szafka biała wisząca podwójna q) szafka biała wisząca potrójna r) szafka biała wisząca poczwórna s) szafka combo fax/drukarka t) ulotkownik z kieszonką A4 u) pufa dla klienta (tylko w wybranych salonach; producent: firma Vivenge, kontakt w rozdz. 17) v) baclight o wymiarach 150x240 cm lub 180x270 cm. UWAGA! Meble Super Big Violet należy zamawiać, na podstawie projektu aranżacji opracowanego przez Dział Rozwoju Sieci, w firmie New Store Europe, Backlight w firmie ATO (dane kontaktowe w rozdziale 17). 18

19 190 cm 1) Meble ścienne montować po uprzednim przygotowaniu wzmocnienia ścian z płyt OSB lub drugiej warstwy g-k (patrz: rozdział 6.). 2) Wszystkie ekspozycyjne meble ścienne (również ulotkownik!) montować tak, aby górna krawędź frontu mebla znajdowała się na wysokości 190 cm, mierzonej od poziomu ostatecznej warstwy wykończeniowej posadzki. górna krawędź ramki i headera na tym samym poziomie Rys.13. Prawidłowa wysokość zawieszenia mebli Rys.14. Wysokość montażu ramki ściennej 19

20 3) W przypadku małego zaplecza, montować szafki białe wiszące, zgodnie z otrzymanym i zaakceptowanym projektem od Działu Rozwoju Sieci. Szafki montować na wysokości 10 cm, mierzonej do poziomu ostatecznej warstwy wykończeniowej posadzki. Szafki służą do przechowywania lekkich przedmiotów (np. pudełek z telefonami). Nie obciążać szafek paczkami papieru/ulotek! 4) Instalacje mebli (zasilacze, kable oświetleniowe, internetowe, telewizyjne) powinny być niewidoczne dla klientów ukryte wewnątrz mebla, nie za headerem. 5) Backlight należy montować na wysokości 10 cm nad posadzką, czyli tuż nad listwą cokołową. Rys.15. Meble Super Big Violet 20

21 10. WYPOSAŻENIE Do wyposażenia salonu, zamawianego w Dziale Rozwoju Sieci zalicza się: a) krzesła klienta/konsultanta od września 2012 w nowo otwieranych salonach obowiązuje nowy model krzesła konsultanta Raya b) ramki opisówek c) ramki na plakaty ścienne/witrynowe/do mebli d) kieszonki na ulotki (za wyjątkiem kieszonek do ulotkownika) e) podstawki pod telefony, modemy, opisówki, ulotki f) zwijacze (zabezpieczenia) do atrap telefonów g) haki magnetyczne do akcesoriów/starterów prepaid UWAGA! Pakiet wyposażenia wydawany będzie na podstawie projektu aranżacji. Wyposażenie należy zamawiać w Dziale Rozwoju Sieci (dane kontaktowe w rozdziale 17). 21

22 11. KASETON I SEMAFOR Oznakowanie zewnętrze salonu składa się z kasetonu, który jest podstawową formą reklamy salonu oraz dodatkowo istnieje możliwość montażu semafora. Semafor występuje w formie tzw. pełnej lub kostki. Kasetony wykonywane są z winylu lub blachy kwasoodpornej (dotyczy tylko Centrów Handlowych). Montowane podświetlenie wewnętrzne wykonywane jest w formie świetlówkowej lub LED-owej w zależności od materiału, z którego jest wykonany kaseton. Wybór formy reklamy uzależniony jest od miejsca usytuowania lokalu oraz od ewentualnych wymagań stawianych przez np. galerię handlową. Istniej możliwość odstąpienia od typowych ww. kasetonów w przypadku, gdy budynek wpisany jest na listę obiektów podlegających ochronie konserwatora zabytków. W celu zamówienia odpowiedniego kasetonu należy przesłać wymiary miejsca pod kaseton (inwentaryzacja) oraz zdjęcia (w przypadku Centrów Handlowych również projekt techniczny witryny) do Tomasza Bujnowskiego z Działu Rozwoju Sieci (kontakt w rozdziale 17). Rys.16. Kaseton w centrum handlowym Rys.17. Kaseton zewnętrzny z semaforem 22

23 23

24 24

25 12. WITRYNA W lokalach wolnostojących (wejście z ulicy ) z reguły witryna podlega wymianie gdy jest zniszczona. Kolor na jaki witryna jest wymieniana to: szary lub srebrny. Odstąpienie od wymiany witryny tylko w przypadku, gdy obiekt budowlany wpisany jest na listę obiektów podlegających ochronie konserwatora zabytków. Występują następujące rodzaje rozwiązania witryn: 1) Krata rolowana na całej szerokości wejścia 2) Krata rolowana oraz w części witryna szklana 3) Witryna z wydzielonymi drzwiami 4) Witryna szklana bez szprosów Rys.18. Witryna w salonie wolnostojącym Rys.19. Witryna w salonie w centrum handlowym 25

26 13. KLIMATYZACJA 1) Każdy nowo otwierany salon powinien zostać wyposażony w klimatyzację / pompę ciepła z funkcją chłodzenia. 2) Jednostki wewnętrzne ścienne typu split należy umieszczać na ścianach bocznych, nad fioletowym pasem lub na ścianie frontowej, nad witryną. Dokładną lokalizację urządzenia należy uzgodnić z Działem Rozwoju Sieci. 3) Jednostki sufitowe należy umieszczać tak, aby nie wymuszały zmiany położenia elementów oświetlenia. Dokładną lokalizację urządzenia należy uzgodnić z Działem Rozwoju Sieci. 4) Obudowy jednostek wewnętrznych powinny być koloru białego. 5) Bezwzględnie zabrania się stosowania klimatyzatorów stojących i okiennych! 6) Wszelkie instalacje (zasilanie, odprowadzenie skroplin, przewody czynnika chłodzącego) powinny być poprowadzone w sposób niewidoczny ukryte w ścianach lub suficie. 7) W lokalach znajdujących się w galeriach handlowych lokalizacja jednostki zewnętrznej wg wytycznych galerii. 8) W lokalach wolnostojących zabrania się montażu jednostki zewnętrznej w obrębie fasady lokalu. 14. NAGŁOŚNIENIE W skład instalacji nagłośnieniowej salonów partnerskich wchodzą następujące elementy: 1) Dwa głośniki ścienne lub wpuszczane w sufit, zlokalizowane w przedniej części salonu. Nie należy umieszczać głośników u pobliżu biurek, aby emitowana przez nie muzyka nie przeszkadzała w obsłudze klienta. 2) Okablowanie, które w sposób niewidoczny (ukryte w ścianach lub w suficie) należy prowadzić od playera do głośników. 3) Player USB zamontowany na zapleczu i podłączony do sieci elektrycznej 230V. Wszystkie elementy nagłośnienia należy zamawiać w firmie VSG (dane kontaktowe w rozdziale 17). 26

27 15. SYSTEM ZLICZAJĄCY KLIENTÓW Systemy montować należy zgodnie z wytycznymi firmy ELEX (dane kontaktowe w rozdziale 17). INSTRUKCJA PRZYGOTOWANIA MIEJSCA W SALONIE POD MONTAŻ LICZNIKA NET WRAZ Z ZASILACZEM I BARIERAMI Do prawidłowego podłączenia i działania elektronicznego systemu liczenia klientów należy wykonać następujące instalacje w obiekcie: 1) Bariery Beninca (czujniki) powinny znajdować po lewej i prawej stronie wejścia, dokładnie naprzeciw siebie, zamontowane bezpośrednio na wysokości pomiędzy 130 cm a 150 cm nad posadzką. 2) Centralka (moduł Licznik Net) wraz z zasilaczem powinna znajdować się w bezpiecznym miejscu na zapleczu. Należy przygotować miejsce do zamocowania jej na ścianie. 3) Na zapleczu, w miejscu instalacji modułu Licznika NET wraz z zasilaczem, należy zapewnić oddzielny obwód zasilania pod centralkę gniazdko zasilające 230 V. 4) Do modułu doprowadzić przewód (skrętka komputerowa kat. 5) połączony z urządzeniem dającym dostęp do sieci Ethernet z dostępem do Internetu, tj. modem-router, router, itp. Konieczny dostęp do Internetu 24h! 5) Pomiędzy centralką na zapleczu a barierami przy wejściu należy przeprowadzić dwie oddzielne skrętki kat. 5 (4 pary) bezpośrednio do każdego z czujników. 6) W przypadku czujników montowanych na naprzeciwległych ścianach przy wejściu, przewód powinien być wyprowadzony ze ścian dokładnie w miejscach montażu barier, na tej samej wysokości po obu stronach wejścia. 7) Jeżeli bariery mają być montowane w wejściu do obiektu w specjalnych słupkach (zastosowanie wyłącznie w przypadku brak możliwości umieszczenia barier na ścianie i tylko w obiektach wyposażonych w roletę ), przewody łączące centralkę z barieremi należy poprowadzić pod posadzką tak, aby wychodziły dokładnie w miejscu instalacji słupka. 8) Jeżeli bariery będą montowane w salonie, w którym wejście ma formę przeszklonych drzwi otwieranych do środka, wówczas należy poprowadzić trzy oddzielne przewody od Licznika Net z zaplecza dwa do odbiorników montowanych po jednej stronie wejścia obok siebie i jeden do nadajnika, który jest montowany po przeciwnej stronie odbiorników. 27

28 16. FIOLETOWE PASY Z GRAFIKĄ 1) Pasy są elementem wymaganym w każdym nowo otwieranym salonie. 2) W lokalach o wysokości cm wykonać pas o wysokości 40 cm. 3) W lokalach o wysokości 320 cm i powyżej wykonać pas o wysokości 70 cm. 4) Dolna krawędź pasa zawsze powinna znajdować się na wysokości 240 cm, mierzonej od ostatecznej warstwy wykończeniowej posadzki. 5) Pasy malować na kolor fioletowy, farbą lateksową półmatową Designer Väggfärg Matt [7] firmy Beckers, o numerze bazy 43B07249, pigment 5040-R50B. Malować kilkukrotnie (minimum 3-krotnie), aż do uzyskania równomiernego pokrycia kolorem. 6) Pasy wykleić dedykowaną grafiką wg schematu przedstawionego na Rys. 21. i 22. Grafikę należy zamawiać razem z pakietem marketingowym (plakaty, ulotki) w Dziale Marketingu. 7) Grafikę wyklejać bezbarwnym klejem montażowym, np. Super Monta Fix Marki Bison (dostępny m.in. w Castoramie). Rys.21. Schemat grafiki dla pasów o wysokości 40 cm 28

29 Rys.22. Schemat grafiki dla pasów o wysokości 70 cm 29

30 17. WYPOSAŻENIE DODATKOWE 1) System Alarmowy: - czujki koloru białego montowane w górnych rogach na ścianie koloru białego, - klawiatura do alarmu montowana na zapleczu 2) Kamery wewnętrzne: kamera biała kopułkowa montowana na suficie lub w rogu ściany białej Okablowanie do wyżej wymienionych elementów wykonać pod zabudową gipsowo-kartonową zgodnie ze sztuką budowlaną. Rys. 23. Kamera kopułkowa 30

31 18. INFORMACJE KOŃCOWE 1) WYMAGANIA BHP a) Salon powinien spełniać wszelkie wymagania w zakresie bezpieczeństwa i higieny pracy określone w ROZPORZĄDZENIU MINISTRA PRACY I POLITYKI SOCJALNEJ z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. z 2003 r. Nr 169, poz. 1650). b) Zimą oraz w deszczowe dni salony z wejściem z ulicy powinny mieć ustawione oznakowanie Uwaga śliska podłoga!. 2) WYMAGANIA ŚRODOWISKOWE Zgodnie z przepisami prawa, każdy punkt sprzedaży ma obowiązek przyjmować od klientów zużyte aparaty komórkowe oraz akcesoria (baterie, słuchawki) w celu ich przekazania do utylizacji do odpowiedniej organizacji odzysku. W salonach PLAY do tego celu przeznaczone są specjalne, dostosowane do wizualizacji SBV pojemniki standy EKO!Play (pojemniki posiadają 2 komory na baterie i urządzenia), które są elementem dobrowolnym. Można je zamawiać u producenta w firmie New Store Europe. Pojemniki należy ustawiać pod ulotkownikiem ściennym. W przypadku braku pojemnika EKO!Play, należy umieścić na zapleczu 2 dowolne pojemniki, w których należy zbierać zużyty sprzęt. Zabronione jest umieszczanie łącznie z innymi odpadami zużytego sprzętu oznakowanego symbolem przekreślonego kosza, który musi być przechowywany oddzielnie. 3) KARTA INFORMACYJNA Po otrzymaniu projektu aranżacji, rozpoczynając prace związane z przygotowaniem lokalu, partner zobowiązany jest dostarczyć wypełnioną Kartę informacyjną zamówienia/budowa lokalu osobie z Działu Rozwoju Sieci odpowiedzialnej za dany region. Nie dostarczenie ww. karty skutkuje blokadą wydania wyposażenia salonu. 31
