1 automatyka mechanika sterowanie napędy technika liniowa szkolenia doradztwo techniczne Komponenty automatyki przemysłowej Przegląd oferty z widokiem 3D produktów

2 MULTIPROJEKT - nowy wymiar automatyki Chcesz zobaczyć nasze urządzenia w 3D? Użyj naszej aplikacji mobilnej! Pobierz aplikację: 1. Znajdź w katalogu produkty oznaczone ikoną 3D. 2. Pobierz na swoje urządzenie aplikację Multiprojekt 3D View ze sklepu GooglePlay: 3. Włącz aplikację i wybierz "Widok 3D urządzeń". 4. Skieruj kamerę telefonu na zdjęcie w tym katalogu i oglądaj produkty w 3D! 3MotionManagerEDU Oprogramowanie do symulacji układów automatyki Zapraszamy do przetestowania darmowego oprogramowania, służącego do nauki programowania sterowników PLC przy pomocy najbardziej popularnych języków: drabinkowego oraz bloków funkcyjnych. Duży wybór operacji matematycznych pozwala na przeprowadzanie działań, modyfikacje wartości i monitorowanie ich wyników w czasie rzeczywistym. Oprogramowanie pozwala na stworzenie własnego programu sterującego robotem 6-osiowym, podłączenie game pada i obserwację ruchu robota w widoku 3D. Blok funkcyjny z zadaniem prostym i odwrotnym kinematyki są do Twojej dyspozycji! Opis działania i plik instalacyjny znajdziesz na stronie: 2 Nowy wymiar automatyki

3 Spis treści 4 O firmie Multiprojekt 8 Szkolenia 10 Sterowniki PLC 12 Panele operatorskie HMI 14 Bramki protokołów i serwery OPC 15 System rozproszonych wejść / wyjść 16 System rozproszonych wejść / wyjść 18 Wieloosiowe sterowniki ruchu 20 Serwonapędy obrotowe 22 Serwonapędy liniowe i liniowo-obrotowe 24 Uniwersalne napędy serwo i krokowe 25 Falowniki 26 Silniki krokowe i napędy 27 Przekładnie planetarne 27 Obróbka CNC 28 Prowadnice liniowe i śruby kulowe 30 Automatyka budynkowa 31 OmniMES - system realizacji produkcji 32 Oferta dla edukacji 35 Kontakt 3

4 MULTIPROJEKT - nowy wymiar automatyki Do pomocy technicznej przykładamy w naszej firmie dużą wagę. Nasi doradcy są do Państwa dyspozycji nie tylko telefonicznie i mailowo, ale mogą również odwiedzić Państwa firmę lub pomóc w uruchomieniu maszyny w miejscu jej instalacji. Dobry kontakt z producentami gwarantuje, że nawet najbardziej skomplikowane pytanie nie pozostanie bez odpowiedzi z naszej strony. Przeszkoliliśmy już ponad osób! Prowadzimy szkolenia wyjazdowe oraz w naszych siedzibach dla firm, szkół i uczelni. Oferujemy szkolenia podstawowe i zaawansowane oraz kursy dostosowane do indywidualnych potrzeb Klienta. Obejmują one teorię oraz ćwiczenia praktyczne. Prac Współpracujemy z dostawcami o wąskiej specjalizacji, co zapewnia wysoką jakość produktów oraz ich konkurencyjne ceny. Sprzyja to również innowacyjności oferty. Cenimy Państwa czas, dlatego reagujemy na Państwa potrzeby jak najszybciej. Na bieżąco analizujemy i optymalizujemy wszystkie stosowane przez nas procedury związane z dostawą, serwisem i obsługą Klienta po to, by minimalizować czas realizacji zamówienia. dla Nasz magazyn mieści większość produktów znajdujących się w ofercie. W przypadku urządzeń nietypowych, sprowadzamy je na życzenie Klienta. 4 Nowy wymiar automatyki

5 O firmie Multiprojekt Każdy Klient ma w naszej firmie swojego indywidualnego opiekuna. Dzięki temu nasi doradcy dobrze znają Państwa firmę, co znacznie ułatwia współpracę i wzmaga zaangażowanie w Państwa projekty. Wszyscy nasi doradcy mają wykształcenie techniczne i prowadzą regularne szkolenia z obsługi sprzętu, dlatego ich pomoc nie ogranicza się do przesłania oferty, ale obejmuje również konsultację zagadnień technicznych. ujemy Multiprojekt działa od 2004 roku. Przez cały ten czas intensywnie interesujemy się nowościami technicznymi, odwiedzamy imprezy targowe, seminaria, konferencje i liczne innowacyjne zakłady produkcyjne na całym świecie. Stawiamy duży nacisk na zdobywanie wiedzy i doświadczenia, którymi chętnie dzielimy się z naszymi Klientami. Prowadzimy autoryzowany serwis większości urządzeń, które oferujemy. Na każde zgłoszenie reagujemy natychmiastowo, gdyż wiemy, jak istotnym jest utrzymanie Państwa parku maszynowego w należytym stanie technicznym. Ciebie! Wiemy, iż w wielu przypadkach sprzęt, który chcecie Państwo zastosować, musi być przetestowany. Dlatego posiadamy zestawy szkoleniowe oraz szeroką gamę urządzeń, które mogą Państwo bezpłatnie wypożyczyć i sprawdzić w swojej aplikacji. Naszą ofertę dopasowujemy tak, aby była ona nowoczesna i przyczyniała się do zwiększenia konkurencyjności Państwa przedsiębiorstwa. Niektóre produkty, jak np. serwonapędy liniowe firmy LinMot, są rozwiązaniami unikatowymi w skali światowej. 5

6 MULTIPROJEKT - nowy wymiar automatyki Szanowni Państwo! Automatyzacja przedsiębiorstwa to proces skomplikowany, wymagający fachowej wiedzy i rzetelnych dostawców. Wzięcie do ręki tego katalogu jest pierwszym krokiem na drodze do sprawnego zautomatyzowania Państwa projektów. Multiprojekt to sprawdzony dostawca komponentów automatyki oraz części maszyn. To przedsiębiorstwo, w którym fachowe doradztwo i bogata oferta przekładają się na sukces zarówno nasz, jak i naszych Kontrahentów. Zaufały nam już setki firm z całej Polski oraz liczne przedsiębiorstwa spoza granic naszego kraju! Każdego Kontrahenta traktujemy indywidualnie, a nasi doświadczeni doradcy dobierają najlepsze rozwiązania dopasowane dla Państwa potrzeb. Nasze kilkunastoletnie doświadczenie w branży pozwoliło wyselekcjonować szereg produktów, które uważamy za najbardziej niezawodne i godne polecenia. Bezpośrednie kontakty z producentami pozwalają nam oferować nasz asortyment w konkurencyjnej cenie oraz stale rozwijać ofertę produktową. Nasza współpraca z Klientem nie kończy się na ekspresowej dostawie zamówionego towaru. Naszym Kontrahentom zapewniamy kompleksową obsługę - od szkolenia kadr, poprzez doradztwo w trakcie tworzenia projektów, terminowe dostawy podzespołów z naszego magazynu, aż do pomocy technicznej przy ich aplikacji. Jeżeli poszukujecie Państwo rzetelnego partnera do automatyzacji swojego przedsiębiorstwa, zapraszamy do skorzystania z naszej oferty i dołączenia do grona tych, którzy nam zaufali. dr inż. Sławomir Bydoń dr inż. Grzegorz Góral Prezes Zarządu Wiceprezes Zarządu 6 Nowy wymiar automatyki

7 Nasze nagrody i wyróżnienia Nagroda PRODUKT ROKU 2016 miesięcznika "Control Engineering" za silniki serwo serii AMF firmy Estun Nagroda PRODUKT ROKU 2016 miesięcznika "Napędy i Sterowanie dla panela Weintek MT8103iE Nagroda PRODUKT ROKU 2015 miesięcznika "Napędy i Sterowanie za komputer Weintek cmt-ipc15 Nagroda PRODUKT ROKU 2014 miesięcznika "Napędy i Sterowanie dla panela Weintek mtv-100 Nagrody dla firmy MULTIPROJEKT za współpracę z ośrodkami edukacyjnymi w latach 2012 i

8 MULTIPROJEKT - nowy wymiar automatyki Kursy i szkolenia - dla firm Dużą popularnością cieszą się szkolenia z obsługi oferowanych przez nas produktów. Do tej pory przeszkoliliśmy już ponad osób! Prowadzimy szkolenia podstawowe i zaawansowane, obejmujące zarówno zagadnienia teoretyczne, jak i ćwiczenia praktyczne. Oferujemy pełny zakres materiałów szkoleniowych, a każdy uczestnik otrzymuje na zakończenie szkolenia imienny certyfikat. Szczegółowe informacje oraz terminy szkoleń odbywających się w siedzibach naszej firmy znajdują się na stronie: Zakres przeprowadzanych szkoleń: Istnieje także możliwość przeprowadzenia szkolenia u Klienta. Osoby zainteresowane prosimy o kontakt w celu uzyskania szczegółowych informacji oraz indywidualnej wyceny. 8 Nowy wymiar automatyki

9 Szkolenia i kursy Kursy i szkolenia - dla edukacji Nasze szkolenia kierujemy nie tylko do naszych Klientów - specjalną ofertę kursów przygotowaliśmy także dla szkół i uczelni. Kursy te mogą być dofinansowane ze środków Unii Europejskiej. Szczegółowe informacje można uzyskać pod adresem: Od początku naszej działalności zwracaliśmy uwagę na znaczenie współpracy ze szkołami i uczelniami, w celu przygotowania młodych osób do pracy na rynku automatyki i robotyki. Współpraca ta obejmuje nie tylko kursy i szkolenia, ale także pomoc w wyposażeniu sal czy organizacji tematycznych olimpiad. Tematyka prowadzonych kursów: - programowanie sterowników PLC i paneli HMI; - obsługa serwonapędów i falowników; - automatyka budynkowa z oprogramowaniem; - oprogramowanie CAD / CAM / CNC. Program kursu możemy również dostosować do indywidualnych wymagań placówki edukacyjnej. Do tej pory zaufali nam między innymi: Otrzymaliśmy wyróżnienia za współpracę z ośrodkami edukacyjnymi w latach 2012 i

10 MULTIPROJEKT - nowy wymiar automatyki Sterowniki PLC Z tymi produktami otrzymują Państwo: Noty aplikacyjne Bezpłatne oprogramowanie Rysunki 3D Schematy Prezentacje Instrukcje Kalkulatory Publikacje Filmy Szkolenia Wsparcie techniczne 10 Nowy wymiar automatyki

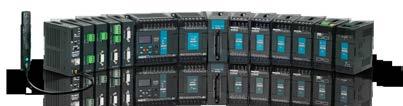

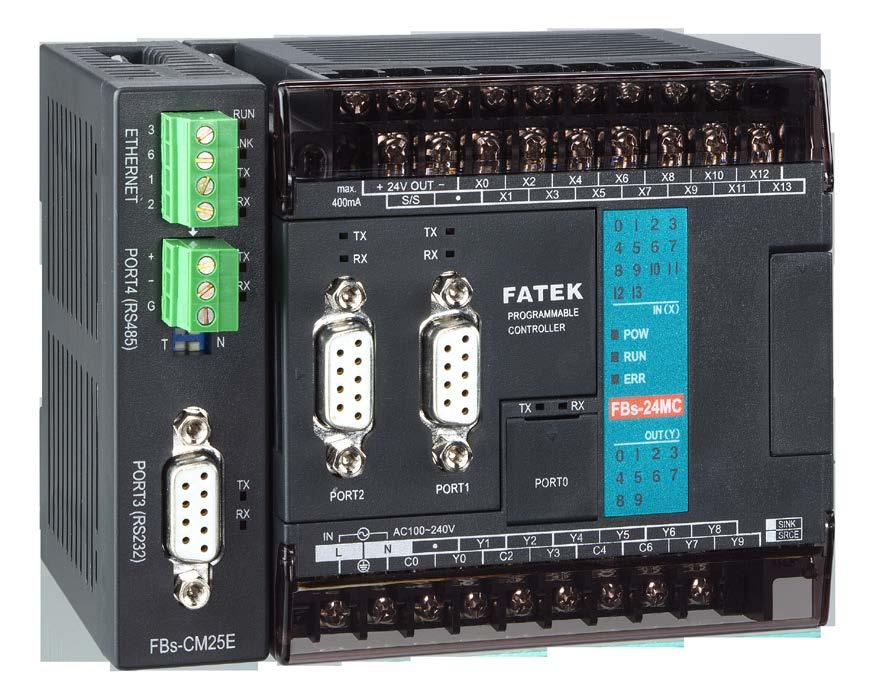

11 Sterowniki PLC Główne funkcje i możliwości serii FBs: możliwość rozszerzenia do 32 modułów; ponad 300 instrukcji; obsługa 4 osi sterowania NC, interpolacja liniowa; możliwość połączenia z oprogramowaniem SCADA oraz panelami HMI; do 256 wejść i 256 wyjść dyskretnych (po rozszerzeniu o dodatkowe moduły); do 4 wejść i 4 wyjść analogowych; częstotliwość maksymalna wejść / wyjść: do 920 khz; obsługa szybkich liczników: 4 liczniki sprzętowe (HHSC) i 4 systemowe (SHSC); RTC (zegar czasu rzeczywistego); obsługa przerwań; do 5 portów komunikacyjnych (RS232, RS485, Ethernet, CANopen, GSM i komunikacja bezprzewodowa ZigBeeTM). Sterowniki serii B1 oraz B1z: sterowniki micro; pozycjonowanie NC do 2 osi 50 khz; dostępna obudowa typu slim; 24 miesiące gwarancji. Starter Kit - zestawy startowe w atrakcyjnych cenach: oferta dla studentów; oferta dla nowych Klientów firmowych; oferta dla aktualnych Klientów. Bezpłatne oprogramowanie narzędziowe: aplikacja oparta na systemie Windows; środowisko rozbudowy programu w postaci drzewa hierarchicznego; obsługa różnego rodzaju połączeń z PLC przez komputer; polska wersja językowa. 11

12 MULTIPROJEKT - nowy wymiar automatyki Panele operatorskie HMI Z tymi produktami otrzymują Państwo: Bezpłatne oprogramowanie Rysunki 3D Schematy Prezentacje Instrukcje Publikacje Filmy Szkolenia Wsparcie techniczne 12 Nowy wymiar automatyki

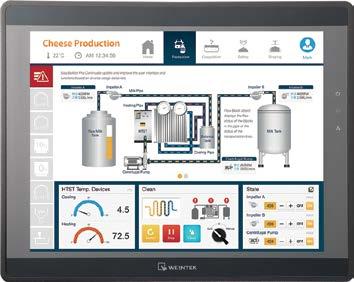

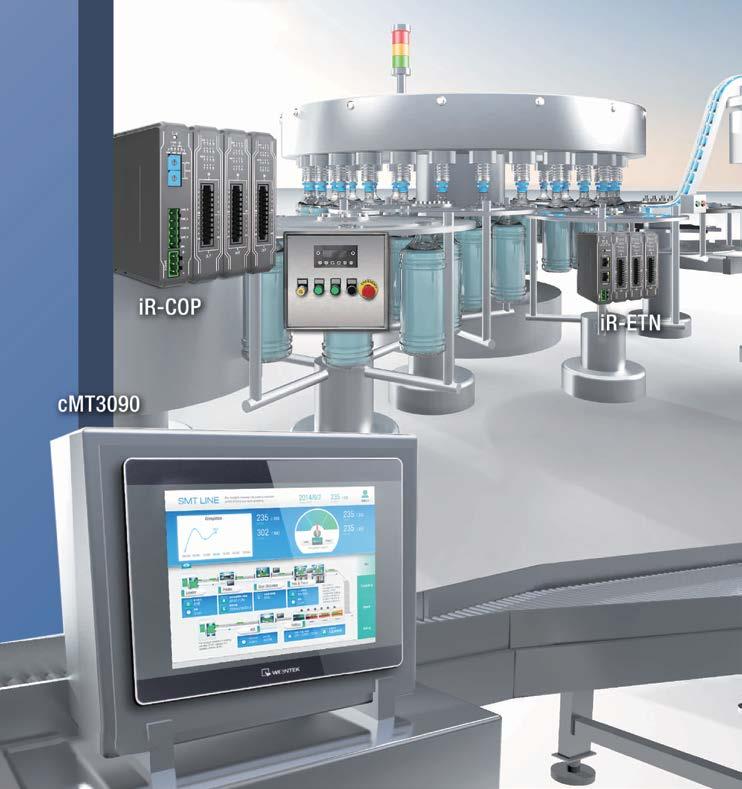

13 Panele operatorskie HMI Ogólna charakterystyka paneli HMI Weintek: ekrany o przekątnych od 4.3" aż do 15" lub dowolnej wielkości przez złącze HDMI; interfejsy RS232 / RS485 i Ethernet; wydajne procesory (do 1 GHz Cortex A8); powłoka zabezpieczająca płytkę elektroniczną przed korozją; zabezpieczenie przeciwprzepięciowe zasilania; modele cmt-ipc10 i cmt-ipc15 pracują z preinstalowanym systemem Windows IoT; model emt3070b przeznaczony do pracy w niskich temperaturach (nawet od -20 C); wybrane modele przeznaczone do współpracy z monitorami i telewizorami (mtv-100, cmt-fhd); modele z certyfikatem ATEX; możliwość wizualizacji także na urządzeniach mobilnych; szyfrowany tunel VPN - usługa EasyAccess 2.0; różne możliwości montażu; bezpłatne oprogramowanie narzędziowe w polskiej wersji językowej. Różne wielkości ekranów:

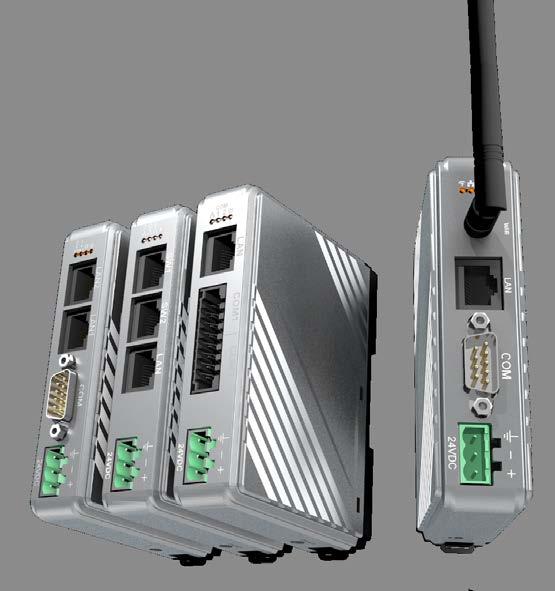

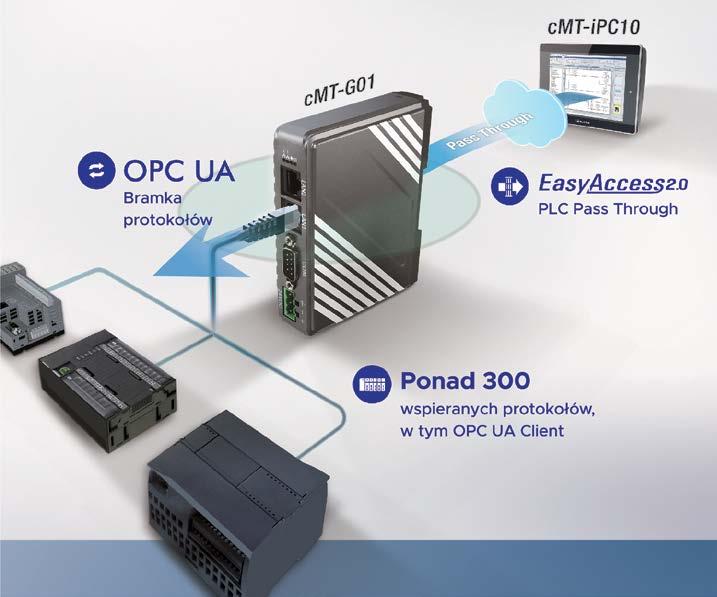

14 Bramki protokołów i serwery OPC Bramki protokołów i serwery OPC urządzenia umożliwiające przechwycenie danych w komunikacji HMI-PLC (bridge) ułatwiają eksport danych do chmury (Azure, AWS, etc.) w protokole MQTT serwer lub klient zgodny ze standardem OPC UA zapis danych zebranych z urządzeń automatyki do baz danych SQL dostępne wersje z WiFi i Gigabit Ethernet efektywne zwiększenie funkcjonalności maszyn bez modyfikacji kodu sterującego serwer Modbus TCP/IP może prezentować zebrane dane systemom SCADA, ERP, MES tunel VPN (EasyAccess 2.0) do dostępu zdalnego do obiektu bez zmiany parametrów routerów Z tymi produktami otrzymują Państwo: Bezpłatne oprogramowanie Rysunki 3D Schematy Prezentacje Instrukcje Publikacje Filmy Szkolenia Wsparcie techniczne 14 Nowy wymiar automatyki

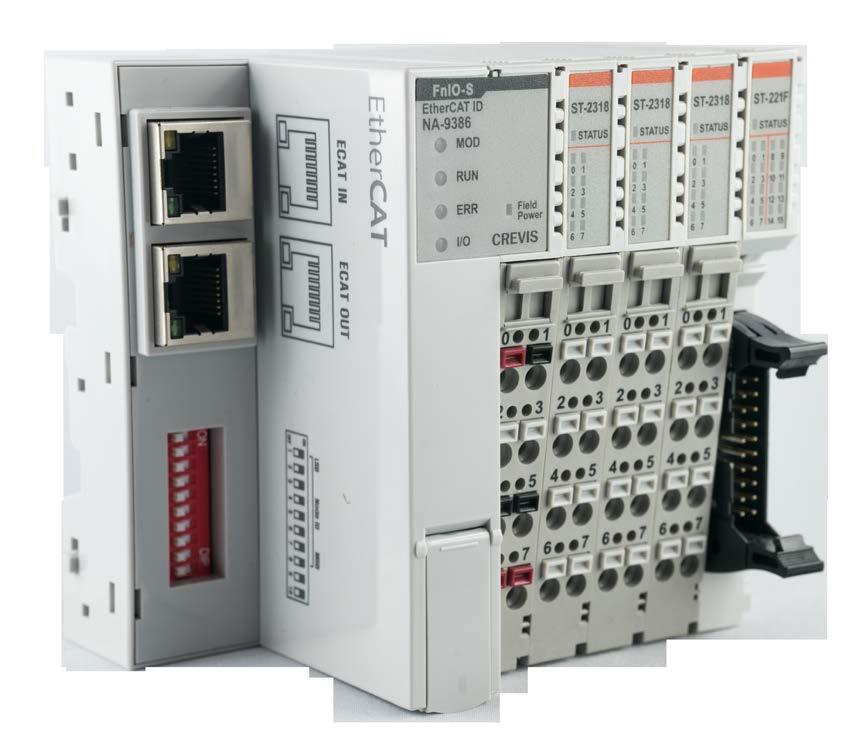

15 System rozproszonych wejść / wyjść System rozproszonych wejść / wyjść protokoły CANopen, Modbus TCP/IP, moduły wejść / wyjść dyskretnych i analogowych mogą być wykorzystane w dowolnym systemie sterowania jako elementy pozyskiwania danych procesowych Z tymi produktami otrzymują Państwo: Bezpłatne oprogramowanie Rysunki 3D Schematy Prezentacje Instrukcje Publikacje Filmy Wsparcie techniczne 15

16 MULTIPROJEKT - nowy wymiar automatyki System rozproszonych wejść / wyjść Z tymi produktami otrzymują Państwo: Bezpłatne oprogramowanie Rysunki 3D Schematy Prezentacje Instrukcje Publikacje Wsparcie techniczne 16 Nowy wymiar automatyki

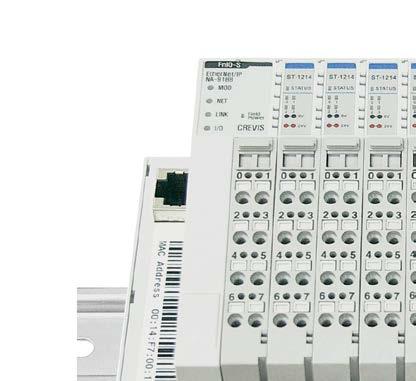

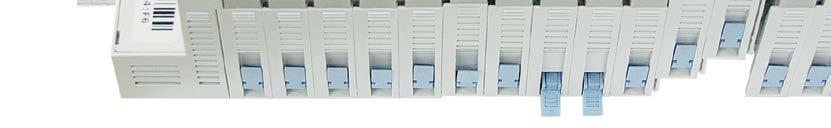

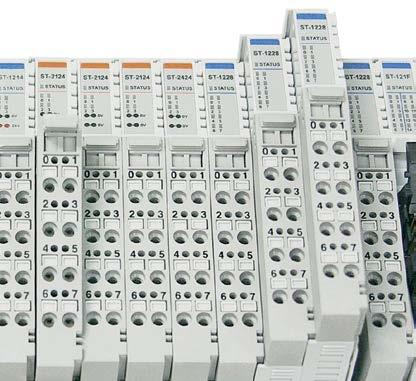

17 System rozproszonych wejść / wyjść System składa się z modułu komunikacyjnego oraz podłączonych do niego rozszerzeń. Pozwala to zbudować układ sterowania, a także rozszerzyć już istniejący o nowe węzły komunikacyjne. Szeroki wybór rozszerzeń daje swobodę w działaniu. Zestaw może być rozbudowany nawet do 63 modułów, montowanych na standardowej szynie DIN. Oprogramowanie konfiguracyjne jest bezpłatne. Obsługuje ono zaawansowane funkcje diagnostyczne i pozwala na bardzo łatwe adresowanie całego zestawu. 17

18 MULTIPROJEKT - nowy wymiar automatyki Wieloosiowe sterowniki ruchu Z tymi produktami otrzymują Państwo: Noty aplikacyjne Bezpłatne oprogramowanie Rysunki 3D Schematy Prezentacje Instrukcje Publikacje Filmy Szkolenia Wsparcie techniczne 18 Nowy wymiar automatyki

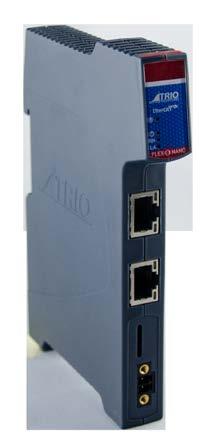

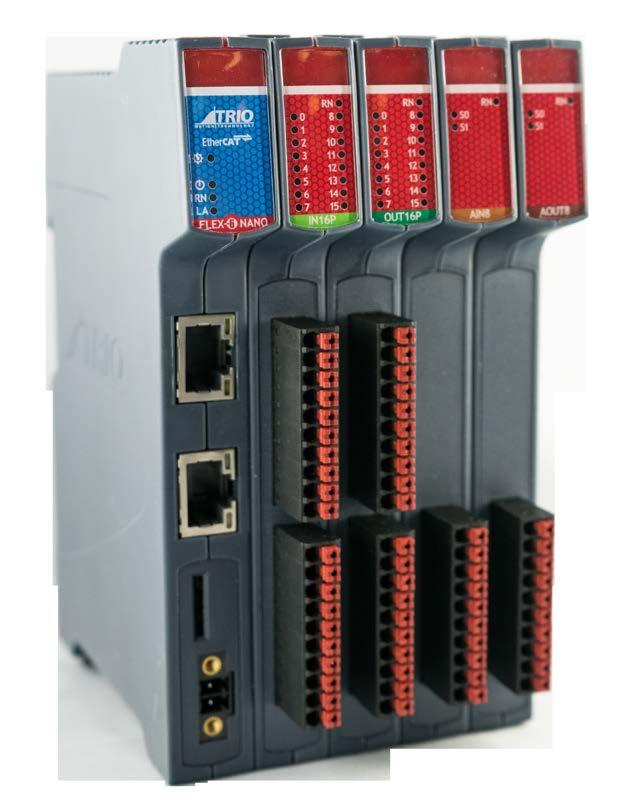

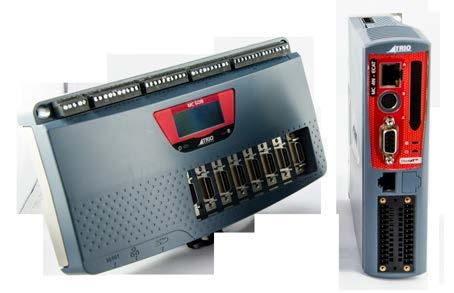

19 Wieloosiowe sterowniki ruchu Wbudowane funkcjonalności: kontrola osi po EtherCAT lub 1-16 Krok/Kierunek / Analog wsparcie trybów kontroli pozycji, prędkości i momentu możliwość rozszerzalności EtherCAT i CANopen lub wbudowane wejścia / wyjścia do 1024 wejść / wyjść EtherCAT wparcie standardu CiA 402 CoE możliwe interpolacje liniowe, kołowe, helikalne i sferyczne wsparcie dla krzywek CAM cięcie w locie naśladowanie osi wspierane sprzężenia zwrotne: Biss, EnDAT oraz SSI obsługa plików tekstowych certyfikaty: RoHS, CE i UL Komunikacja: Ethernet Ethernet-IP Modbus-TCP/IP Modbus RTU Trio ActiveX UDP CANopen DeviceNet Hostlink ProfiNet RS232/RS485 Darmowe oprogramowanie MotionPerfect: 5 dostępnych języków programowania według międzynarodowej normy IEC programowanie w języku BASIC współpraca w językach DXF, G-Code, HPGL wsparcie kinematyki robotów 19

20 MULTIPROJEKT - nowy wymiar automatyki Serwonapędy i serwosilniki Z tymi produktami otrzymują Państwo: Noty aplikacyjne Bezpłatne oprogramowanie Rysunki 3D Schematy Prezentacje Instrukcje Kalkulatory Publikacje Filmy Szkolenia Wsparcie techniczne 20 Nowy wymiar automatyki

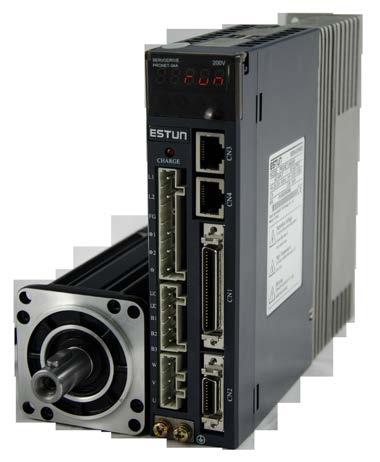

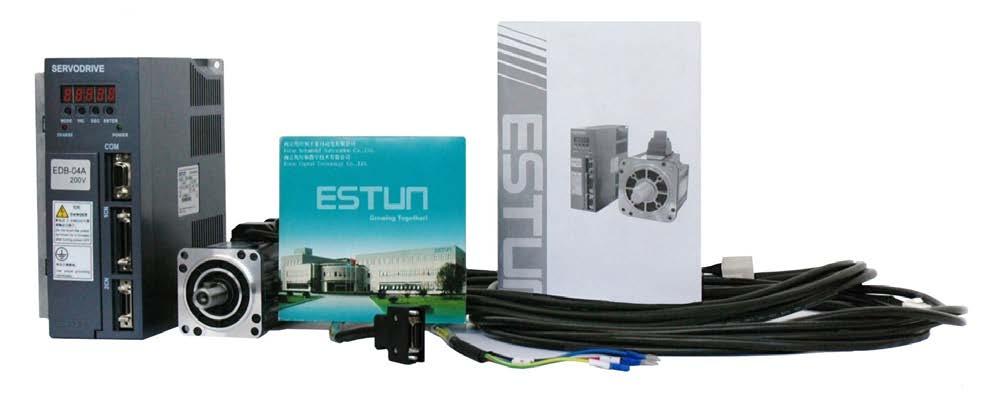

21 Serwonapędy i serwosilniki W podstawowym zestawie ESTUN znajdują się: Serwosilnik: moc znamionowa: od 0,05 kw do 22 kw; moment znamionowy: od 0,16 Nm do 140 Nm; prędkość znamionowa: do 3000 obr. / min., max. do 6000 obr. / min.; enkodery absolutne 17-, 20- i 23-bitowe, resolver. Serwonapęd: moc obsługiwanych serwosilników: od 0,05 kw do 22 kw; możliwość obsługi do 3 silników przez jeden napęd (max 1 kw / oś); sterowanie prędkością, pozycją lub momentem; pozycjonowanie przez ModBus, CANopen lub EtherCAT; autotuning czasu rzeczywistego. Dedykowane oprogramowanie narzędziowe ESView: szybkie i wygodne narzędzie do programowania serwonapędów; odczyt i ustawianie parametrów serwonapędu; odczyt aktualnych stanów sygnałów we/wy, zapis zdarzeń oraz statusu systemu; generowanie w czasie rzeczywistym krzywych przebiegu najważniejszych parametrów napędu. 5-metrowe kable do silnika z konektorami 21

22 MULTIPROJEKT - nowy wymiar automatyki Silniki liniowe i liniowo-obrotowe Z tymi produktami otrzymują Państwo: Bezpłatne oprogramowanie Rysunki 3D Prezentacje Instrukcje Publikacje Filmy Wsparcie techniczne 22 Nowy wymiar automatyki

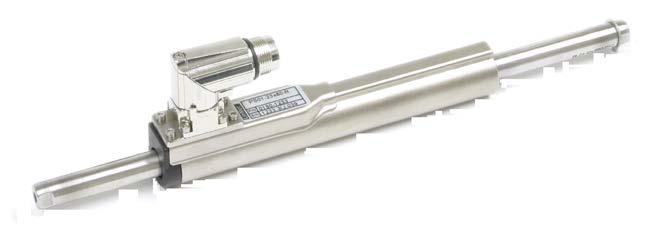

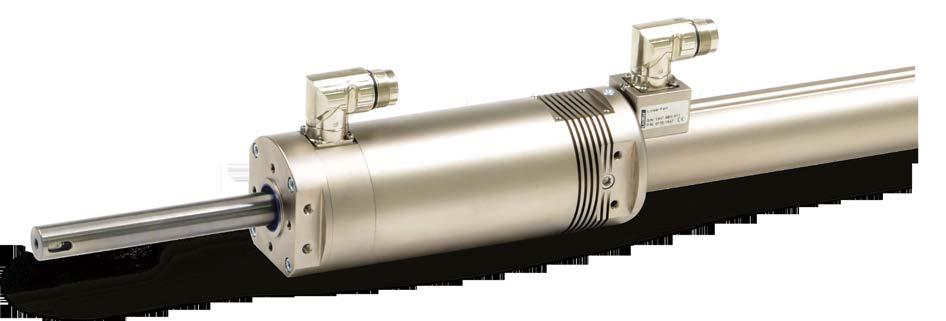

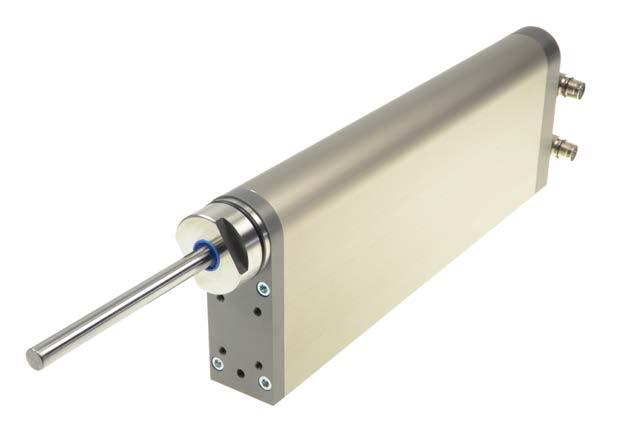

23 Silniki liniowe i liniowo-obrotowe Silniki liniowe bezpośrednie to wysoka dynamika i żywotność przy bardzo niskim zużyciu energii. Wbudowane czujniki pozycji i temperatury umożliwiają pełną kontrolę nad profilem ruchu. Zwarta obudowa ułatwia montaż w istniejącej maszynie. Napędy liniowe: do silników LinMot i innych marek, bezszczotkowych DC, serwomotorów AC; do 99 profili ruchu i 255 wpisów w tabeli poleceń; interfejsy do zewnętrznych enkoderów inkrementalnych lub absolutnych; do 9 cyfrowych we / wy, wejścia analogowe; wbudowane funkcje bezpieczeństwa (STO). Serwosilniki liniowe i liniowo-obrotowe: prędkość: do 12 m/s; opcjonalny drążony wałek do pneumatyki i płynów; opcja obudowy ze stali nierdzewnej; ruchy obrotowy i liniowy niezależne od siebie; swobodnie programowalne pozycje / profile ruchu; wbudowane czujniki siły i momentu; wykonanie IP69K i EX. Przykładowe zastosowania: alternatywa dla pneumatyki; napełnianie; zamykanie i zakręcanie; pick and place; gantry; linie produkcyjne. 23

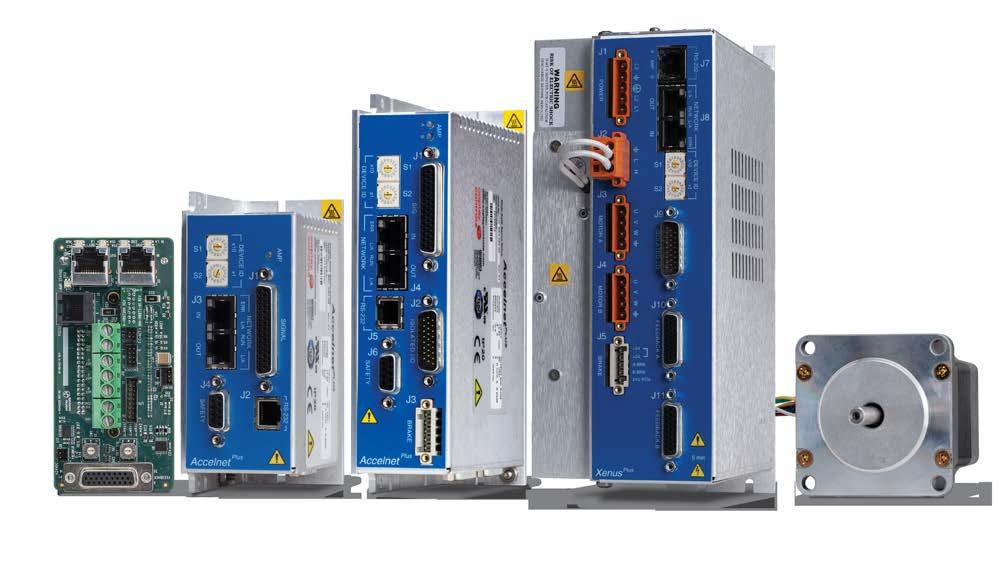

24 Uniwersalne napędy serwo i krokowe Uniwersalne napędy serwo i krokowe Interfejsy komunikacyjne: RS232 ASCII i wejścia / wyjścia krok / kierunek, up / down +/- 10V pozycja / prędkość / moment PWM prędkość / moment Master encoder EtherCAT CANopen Feedback: enkoder inkrementalny BiSS, SSI, EnDat Panasonic, Tamagawa, Sanyo Denki sin/cos resolwer Dual Absolute Z tymi produktami otrzymują Państwo: Noty aplikacyjne Bezpłatne oprogramowanie Rysunki 3D Schematy Prezentacje Instrukcje Publikacje Wsparcie techniczne 24 Nowy wymiar automatyki

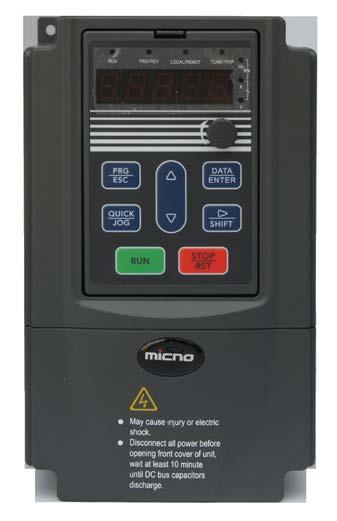

25 Falowniki Falowniki Charakterystyka ogólna falowników z serii KE300: zasilanie: 1AC 220V 0,4-2,2 kw / 3AC 400V 0, kw; sterowanie: skalarne i wektorowe; wbudowany potencjometr do regulacji częstotliwości; programowalne we / wy analogowe; programowalne wejścia dyskretne; RS485 z protokołem Modbus-RTU; wewnętrzny regulator PID; podstawowe funkcje PLC; we / wy dla szybkich impulsów; odpinany przedni panel. Z tymi produktami otrzymują Państwo: Bezpłatne oprogramowanie Schematy Prezentacje Instrukcje Publikacje Filmy Szkolenia Wsparcie techniczne 25

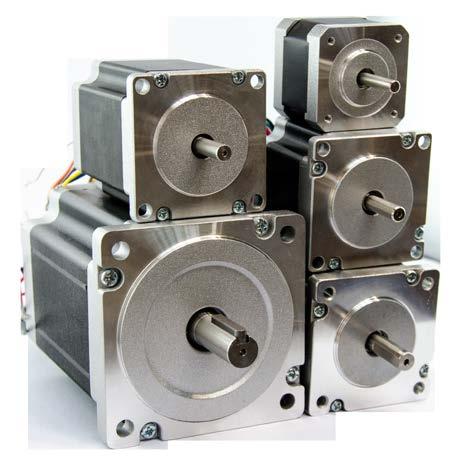

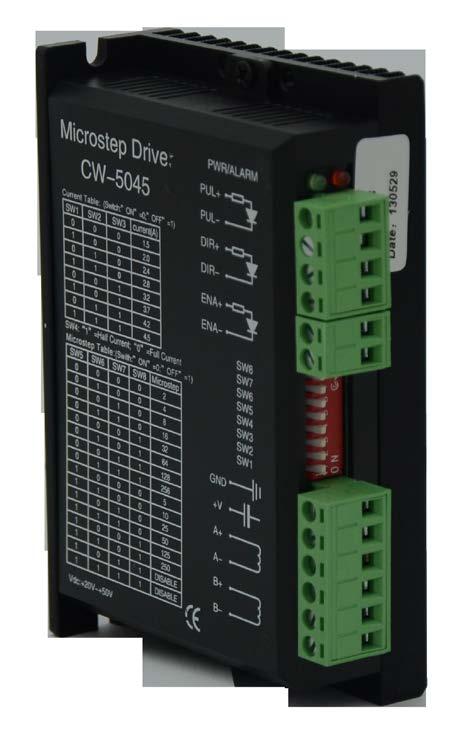

26 Silniki krokowe i drivery Silniki krokowe Drivery dostępne zakresy momentów: od 0,04 Nm do 28 Nm z pojedynczym lub podwójnym wałkiem kołnierze od 42 do 112 mm długości od 25 do 201 mm krok silnika wynosi w zależności od modelu: 0.9 lub 1.8 silniki 4-, 6- lub 8- przewodowe połączenie uni- i bipolarne zasilanie: od 24 do 55 VAC prąd wyjściowy: od 0,9 do 6 A mikrokroki: od 1 do 1/256 zabezpieczenia przed przegrzaniem i niepoprawnym podłączeniem ograniczenie prądu na postoju Z tymi produktami otrzymują Państwo: Noty aplikacyjne Rysunki 3D Schematy Prezentacje Instrukcje Publikacje Wsparcie techniczne 26 Nowy wymiar automatyki

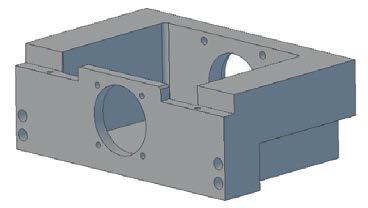

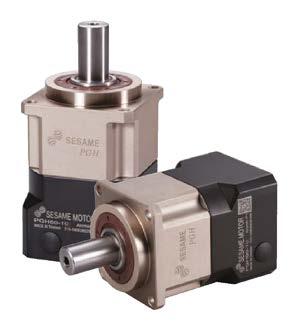

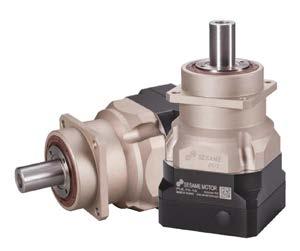

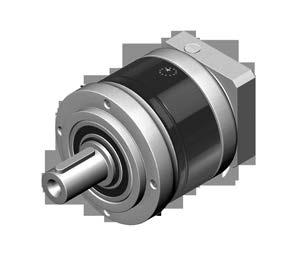

27 Przekładnie planetarne Obróbka CNC Przekładnie planetarne Przekładnie planetarne: wysoka precyzja, małe luzy, solidna konstrukcja; żywotność: do godzin; moment wyjściowy T 2N : do 3200 Nm; przełożenie: od 3 do 1000; głośność pracy: od 56 db. Obróbka CNC Realizujemy usługi z zakresu obróbki skrawaniem z materiałów własnych lub powierzonych, według przesłanej dokumentacji. Projektujemy i wykonujemy również pojedyncze elementy lub zestawy mechaniczne według wytycznych Klienta. Oferujemy takżę usługę obróbki końcówek śrub według rysunku Klienta. 27

28 MULTIPROJEKT - nowy wymiar automatyki Technika liniowa Z tymi produktami otrzymują Państwo: Noty aplikacyjne Rysunki 3D Prezentacje Instrukcje Publikacje Filmy Wsparcie Obróbka techniczne CNC 28 Nowy wymiar automatyki

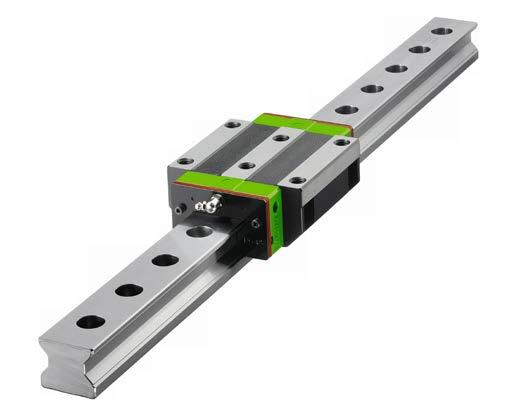

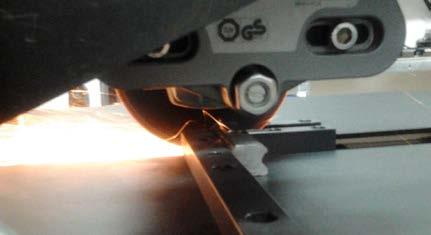

29 Technika liniowa Prowadnice liniowe kulkowe i wałeczkowe: standardowe wymiary montażowe (międzynarodowy standard wymiarowy); system samosmarujący; cztery rzędy kulek; uszczelnienie obwodowe (opcjonalnie: dodatkowe uszczelnienia, zgarniacze, zbiornik olejowy); 5 klas precyzji wykonania; różne napięcia wstępne; szerokość szyny od 5 mm do 65 mm; różne typy wózków; prowadnice bezpłatnie docinamy na wymiar w naszym magazynie w Polsce; na życzenie Klienta przygotowujemy gotowe zestawy prowadnic wraz z założonymi na nie wózkami. Prowadnice standardowe z kulkami Prowadnice wałeczkowe Śruby kulowe z obróbką CNC: walcowane i łuszczone; różne wykonania nakrętek; różne klasy dokładności i napięcia wstępne; średnice od 8 mm do 100 mm; standardowe zakończenia śrub lub obróbka według rysunku Klienta. W naszym magazynie dysponujemy nowoczesną, specjalistyczną maszyną do cięcia szyn i śrub kulowych. Maszyna ta została zaprojektowana i wykonana całkowicie pod nasze potrzeby. Posiada algorytm minimalizujący odpady, a grubość cięcia wynosi tylko 1 mm. Do oferowanych śrub kulowych polecamy bloki łożyskowe. Charakteryzują się one wysoką trwałością i cichą pracą oraz dużą dokładnością. Dostępne są 4 różne typy bloków w 3 klasach dokładności. 29

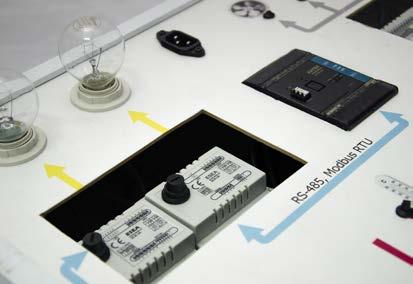

30 Inteligentny system automatyki budynkowej Inteligentny system automatyki budynkowej Oferowany przez nas system zbudowany jest z elementów wykorzystywanych w przemyśle i uzupełniony podzespołami dedykowanymi do automatyki budynkowej. Jest to system centralny z możliwością podłączenia modułów rozproszonych. Główna magistrala systemu wykorzystuje otwarty protokół Modbus, warstwa fizyczna to RS485. Jest to protokół stabilny, bardzo dobrze znany i sprawdzony w przemyśle i w automatyce budynkowej. Dzięki jego zastosowaniu nie trzeba ograniczać się do stosowania urządzeń wyłącznie jednego producenta. Wszystkie urządzenia z protokołem Modbus będą kompatybilne z Państwa systemem. Z tymi produktami otrzymują Państwo: Bezpłatne oprogramowanie Schematy Instrukcje Publikacje Filmy Wsparcie techniczne 30

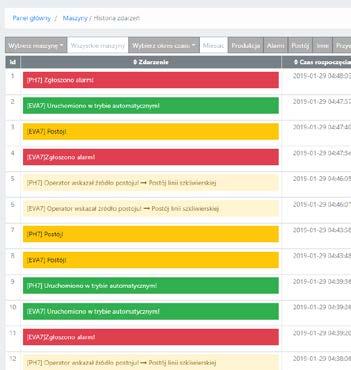

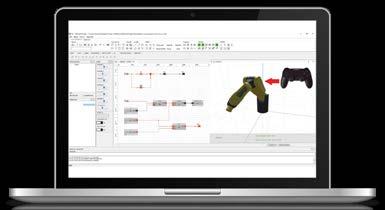

31 MES - system realizacji produkcji System realizacji produkcji Rozwijany przez nas system MES jest webaplikacją, która łączy prostotę użytkowania z najnowszymi technologiami z dziedziny IT. Tworząc aplikację, kładziemy nacisk na wykorzystanie w niej koncepcji Big Data oraz na uniwersalizm (urządzenia do aplikacji można podłączać i wykryć za pośrednictwem protokołu MQTT). System OmniMES pozwala na uzyskanie rzetelnych danych z urządzeń, ich przejrzyste przedstawienie i szczegółową analizę zdarzeń. Umożliwia to błyskawiczną likwidację awarii i przestojów na linii produkcyjnej. Wersja demo na: Najważniejsze funkcje systemu: monitoring statusu maszyny w czasie rzeczywistym (zdarzenia przesyłane za pośrednictwem protokołu MQTT); rozbudowany filtr wyszukiwania awarii i przyczyn zdarzeń; możliwość przypisania przyczyn zdarzeń; pobieranie wszystkich danych do pliku Excel; konfigurowalne powiadomienia o alarmach w formie SMS-ów oraz i; automatyczne wykrycie i dodanie paneli Weintek; logowanie z poziomu panelu poprzez RFID; historia logowania użytkowników; przydzielanie uprawnień do danych funkcji aplikacji; wybór modułów wykorzystywanych przez użytkownika. 31

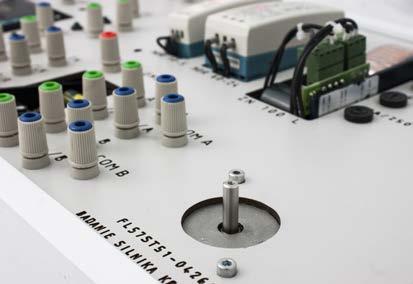

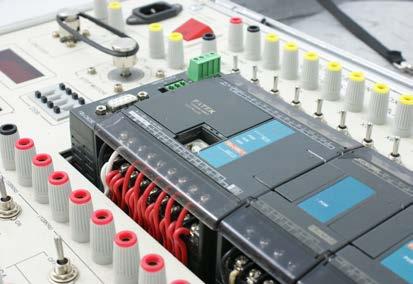

32 MULTIPROJEKT - nowy wymiar automatyki Zestaw szkoleniowy PLC: jednostka główna sterownika PLC, 14 we / 10 wy moduł rozszerzeń komunikacji (RS232, RS485, Ethernet) silnik krokowy wraz z kontrolerem enkoder inkrementalny wejścia symulacyjne (przełączniki) oraz diody sygnalizujące stan wyjść Zestaw szkoleniowy z silnikiem krokowym: jednostka główna sterownika PLC, 8 we / 6 wy sterownik silnika krokowego silnik krokowy zasilacz sterownika silnika krokowego, zasilacze 24 i 5 VDC wejścia symulacyjne (przełączniki) oraz diody sygnalizujące stan wyjść punkty sygnałowe i zasilające wyprowadzone na gniazdach bananowych Zestaw szkoleniowy "automatyka budynkowa": jednostka główna sterownika PLC, 6 we / 4 wy ściemniacz trójkanałowy LED oraz dwukanałowy ściemniacz żarówek moduły pomiaru temperatury i wilgotności moduł zdalnych wejść dyskretnych moduł zdalnych wyjść przekaźnikowych wejścia symulacyjne (przełączniki) oraz diody sygnalizujące stan wyjść 32 Nowy wymiar automatyki

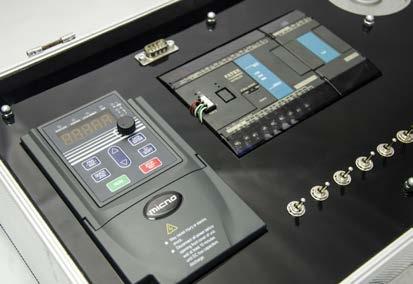

33 Zestawy edukacyjne Zestaw szkoleniowy przetwornicy częstotliwości MICNO: silnik asynchroniczny 3-fazowy o mocy 0,37 kw sterownik FATEK FBs-20 MA wraz z płytką komunikacyjną FBs-CB5 przetwornica częstotliwości MICNO KE3000 o mocy 0,4 kw potencjometr 8 przycisków do swobodnego wykorzystania Zestaw szkoleniowy z serwosilnikiem i serwonapędem: serwonapęd Pronet-E-04A serwosilnik 0,4 kw z enkoderem inkrementalnym sterownik PLC FATEK FBs-20MA moduł analogowy dedykowana przejściówka 50-pinowa ze złącza ESTUN na złącze śrubowe moduł analogowy FBs-2DA Zestaw szkoleniowy z wieloosiowym sterownikiem ruchu: kontroler ruchu 3 silniki krokowe wraz ze sterownikami 11 diod sygnalizujących stan wyjść 20 przycisków przełącznych symulujących stan wejść 33

34 MULTIPROJEKT - nowy wymiar automatyki Zapraszamy również na: WWW - pełna oferta firmy Multiprojekt, przedstawienie produktów, publikacje, informacje o bieżących wydarzeniach, zdjęcia z imprez branżowych: FAQ - odpowiedzi na najczęściej zadawane pytania: FTP - nasze katalogi w formacie PDF, schematy, instrukcje obsługi, noty aplikacyjne, rysunki, bezpłatne oprogramowanie do urządzeń z naszej oferty: Blog - liczne artykuły omawiające praktyczne zastosowanie naszych produktów, ale także dostępny online kurs programowania sterownika Fatek: Facebook - najświeższe informacje o nowościach, promocjach i ważnych wydarzeniach: 34 Nowy wymiar automatyki

35 Bądźmy w kontakcie info@multiprojekt.pl Kraków - centrala ul. Fabryczna 20a, Kraków krakow@multiprojekt.pl tel.: Trójmiasto ul. Wielkopolska 227, Gdynia gdynia@multiprojekt.pl tel.: Warszawa Aleje Jerozolimskie 202, bud. 4, lok. 103, Warszawa warszawa@multiprojekt.pl tel.: Poznań ul. Kmieca 3, Poznań poznan@multiprojekt.pl tel.: Białystok Stanisławowo 14, Białystok tel.: , tel.: ul. Antoniukowska 54A, Białystok tel.: , tel.:

36 Nowy wymiar automatyki wersja katalogu: marzec 2019
