1 częśd I podstawowe znaki opracowanie zawiera elementy autorskiego projektu dr Jerzy Gruszczyoski projektant wzornictwa przemysłowego specjalista ds. komunikacji wizualnej studio projektowe

2 Statystyki dotyczące wypadków drogowych na skrzyżowaniach i ich skutki dane w oparciu o statystyki policyjne średnia z lat miejsce wypadków ilośd wypadków % zabici ranni SKRZYŻOWANIE: ,3% 477 = 15,5% z drogą z pierwszeostwem ,3% 463 = 15,1% o ruchu okrężnym 505 1,5% 9 = 0,3% 610 dróg równorzędnych 172 0,5% 6 = 0,2% 202 WYPADKI OGÓŁEM: ,0% W rejonach skrzyżowao prędkości są mniejsze, więc zdarzenia powodują mniej ofiar, jednak nie wiemy ile jakich mamy skrzyżowao W 2017 roku było kolizji, lecz ze statystyk nie wynika gdzie do nich dochodzi; zapewne sporo w rejonach skrzyżowao, co może rzutowad na koszty...

3 czym jest skrzyżowanie? skrzyżowanie przecięcie się w jednym poziomie dróg mających jezdnię, ich połączenie lub rozwidlenie, łącznie z powierzchniami utworzonymi przez takie przecięcia, połączenia lub rozwidlenia; określenie to nie dotyczy przecięcia, połączenia lub rozwidlenia drogi twardej z drogą gruntową, z drogą stanowiącą dojazd do obiektu znajdującego się przy drodze lub z drogą wewnętrzną; Prawo o ruchu drogowym art

4 gdzie dochodzi do konfliktów? przecinanie się łączenie się rozwidlanie się tak tak nie

5 rodzaje pierwszeostwa

6 Pierwszeostwo naturalne: szerszej drogi prostszej drogi jednakowej nawierzchni

7 pomimo zasadności w tym oznakowaniu, praktyka bywa odwrotna przeważa pierwszeostwo: szerszej drogi prostszej drogi jednakowej nawierzchni 35% ruchu 65% ruchu

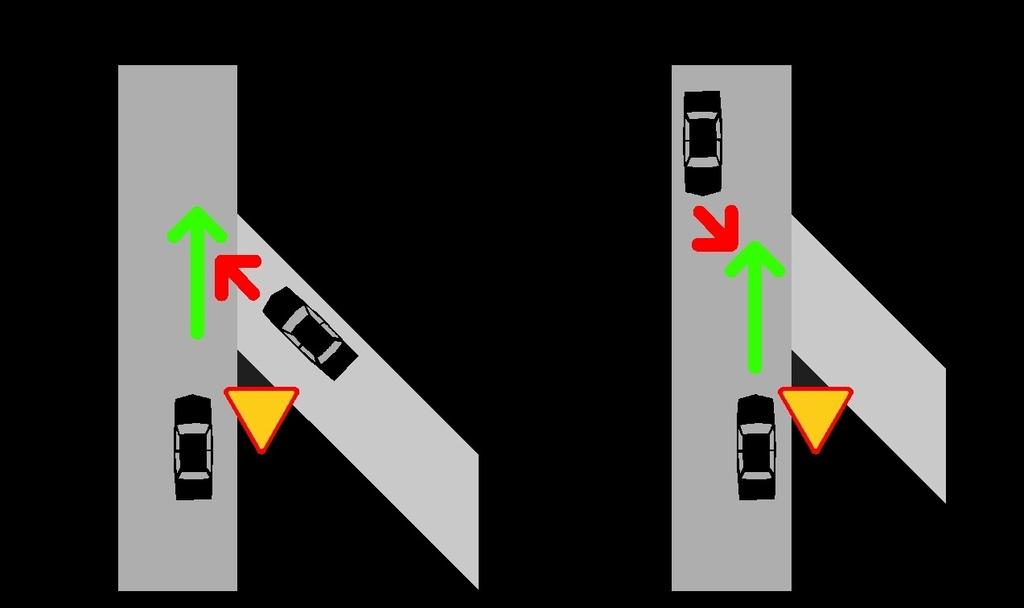

8 Pierwszeostwo umowne z prawej (przy ruchu prawostronnym)

9 podstawowa sytuacja, gdzie jesteśmy świadomi pierwszeostwa z prawej jednak mało jest sytuacji, które ugruntowują ten nawyk ustępowania pierwszeostwa z prawej

10 Polscy kierowcy tracą nawyk ustępowania pierwszeostwa z prawej niejednokrotnie widad to: na parkingach przy niezbyt zasadnym oznakowaniu dlaczego?

11 Polscy kierowcy tracą nawyk ustępowania pierwszeostwa z prawej dlaczego? ponieważ w przytłaczającej większości przypadków są prowadzeni znakami pierwszeostwa i podporządkowania

12 cóż to za bałagan w ruchu samochodowym? źródło: googlemaps

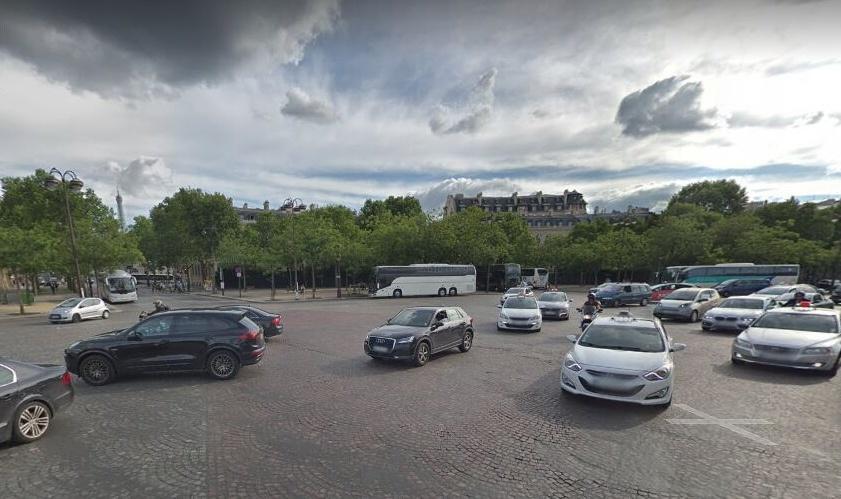

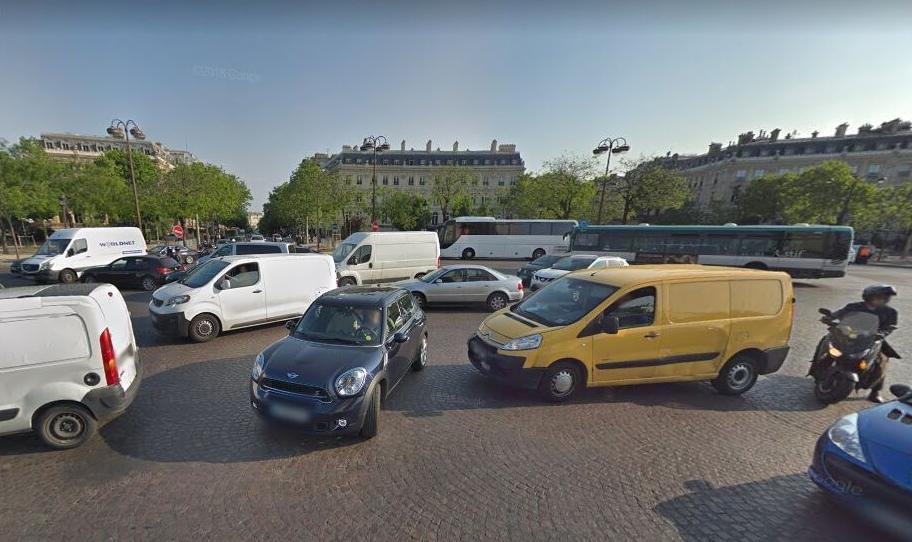

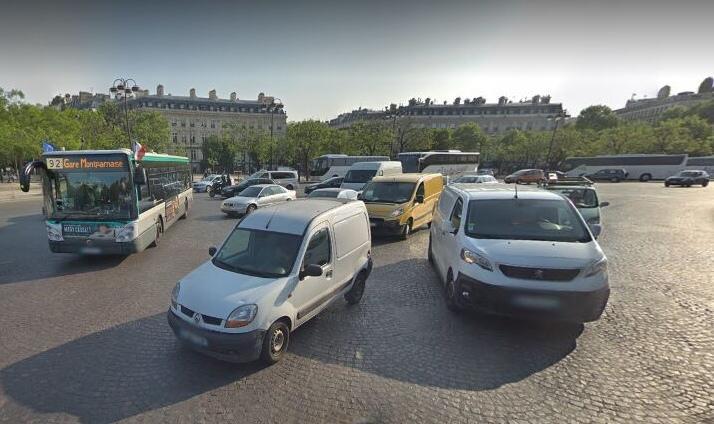

13 to plac Etoile skrzyżowanie o ruchu okrężnym, gdzie obok siebie może jechad kilkanaście samochodów, gdzie nie ma znaków, a wjazd nao regulują wyłącznie światła źródło: googlemaps

14 to Paryż miasto, które w 1902 roku wprowadziło pierwsze symboliczne znaki drogowe, a ruch pojazdów wynika z zero-jedynkowej sytuacji pierwszeostwa z prawej źródło: googlemaps

15 plac Etoile ruch okrężny wokół Łuku Triumfalnego źródło: googlemaps

16 Pierwszeostwo oznakowane znaki dotyczące pierwszeostwa sygnalizacja świetlna Pierwszeostwo uprzywilejowane

17 obowiązujące znaki dotyczące skrzyżowao

18 Podstawowe znaki dotyczące skrzyżowao w Polsce 1923 r r r r r r r.

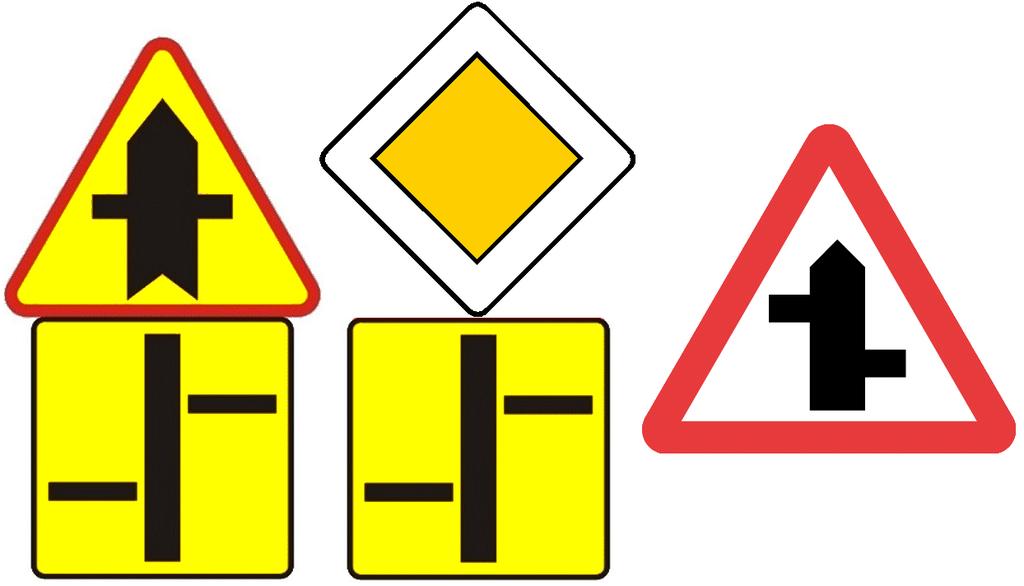

19 Oznakowanie prezentujące pierwszeostwo przejazdu na skrzyżowaniu znak podstawowy oraz jego wersje?? Czy te znaki są wystarczające? użyte niezgodnie z Konwencją

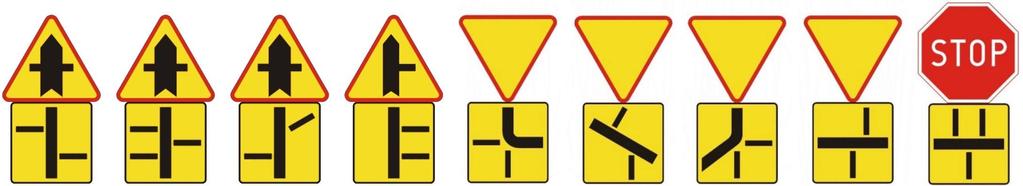

20 Oznakowanie prezentujące pierwszeostwo przejazdu na skrzyżowaniu Przykłady zastosowao z instrukcji 2003

21 a na drogach nierzadko niepoważnie czy kolejna odnoga będzie po skręcie w lewo czy w prawo?

22 Odmienne wizerunki komunikatu, dla tej samej treści zróżnicowanie że obszar niezabudowany / zabudowany? GB

23 było ciemno

24 droga na znaku zmierzała na wprost

25 po ciemku nie było widad, że główna skręca w prawo

26 doszło do wypadku, w drugiej instancji sprawcę uniewinniono

27 po uporządkowaniu oznakowania

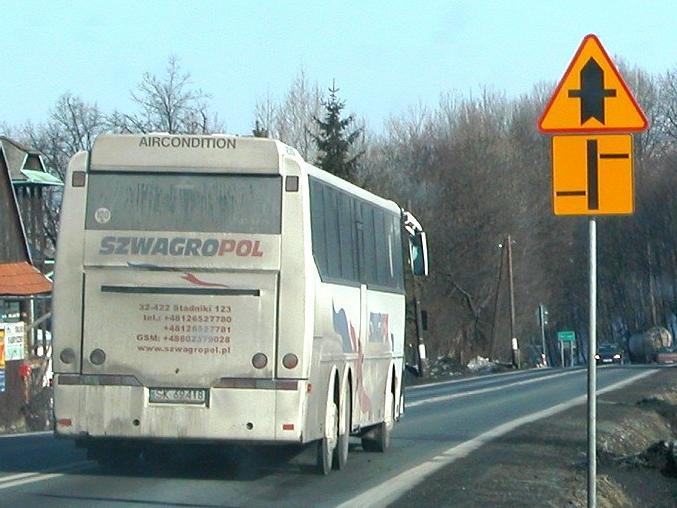

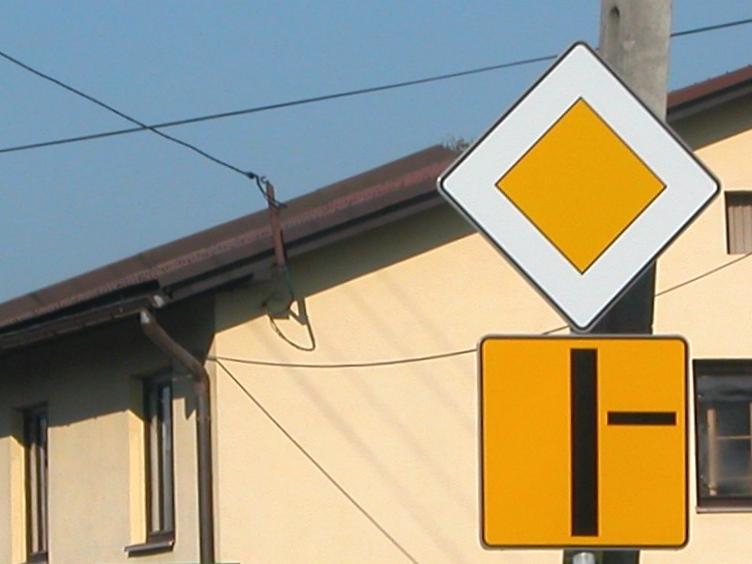

28 Zestawienia niedopuszczalne Znaki prezentujące pierwszeostwo przejazdu i sprzeczne tabliczki wizerunek skrzyżowania z tabliczki zaprzecza znakowi przy niekorzystnej widoczności łatwo wymusid pierwszeostwo.

29 Zestawienia niedopuszczalne Znaki prezentujące pierwszeostwo przejazdu i sprzeczne tabliczki wizerunek skrzyżowania z tabliczki zaprzecza znakowi przy niekorzystnej widoczności łatwo się pogubid bądź wymusid pierwszeostwo.

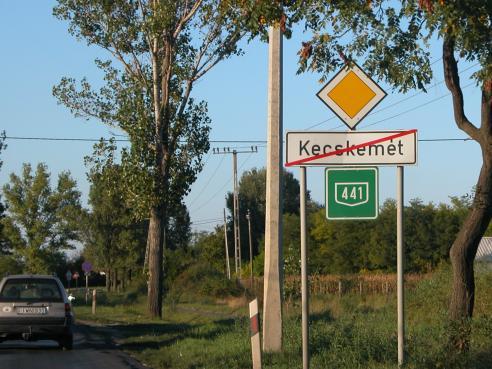

30 Zestawienia niedopuszczalne Znaki prezentujące pierwszeostwo przejazdu i sprzeczne tabliczki wizerunek skrzyżowania z tabliczki zaprzecza znakowi przy niekorzystnej widoczności łatwo się pogubid bądź wymusid pierwszeostwo. przykład z Węgier ze Słowacji

31 Zestawienia karykaturalne Znaki prezentujące pierwszeostwo przejazdu i sprzeczne tabliczki wizerunek skrzyżowania z tabliczki jest sprzeczny ze znakiem

32 Pytanie o zasadnośd kreowania takiego oznakowania? Znaki prezentujące taki sam komunikat dodatkowe pytanie o koszty oznakowania

33 Pytanie o zasadnośd kreowania takiego oznakowania? Znaki prezentujące taki sam komunikat dodatkowe pytanie o koszty oznakowania

34 Różne wersje specyficznego oznakowania Oznakowanie zapowiadające serię pokrewnych skrzyżowao Polska Włochy Słowacja

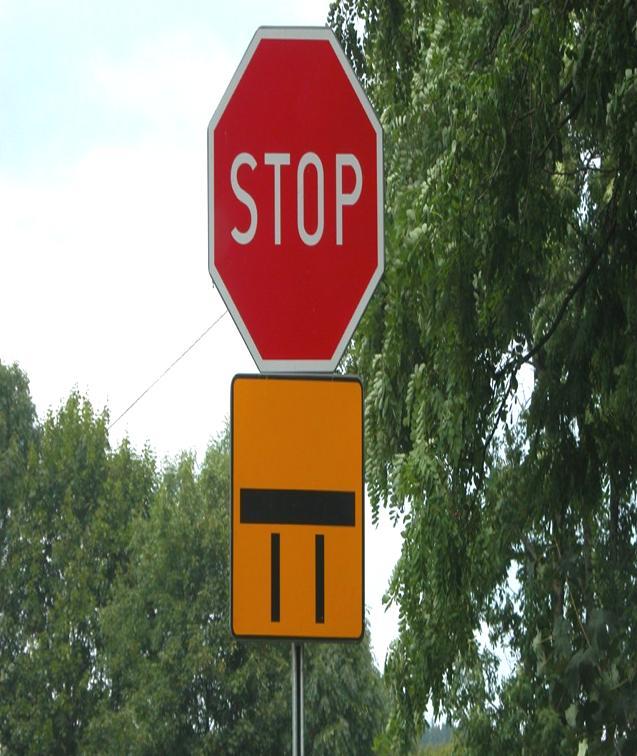

35 Specyficzne skrzyżowania Znaki prezentujące pierwszeostwo przejazdu i tabliczki komunikat sprzeczny Słowacja komunikat niesprzeczny Słowacja

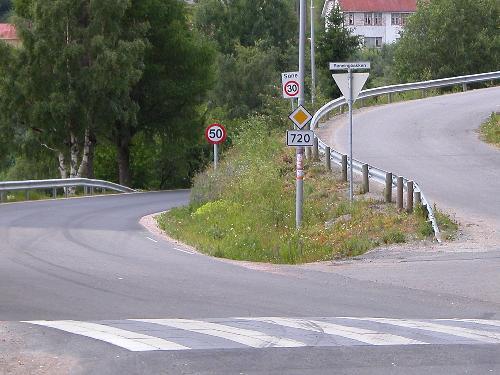

36 Specyficzne tabliczki dotyczące pierwszeostwa przejazdu komunikat uproszczony Norwegia komunikat pomocniczy oznakowanie zakłócone reklamą

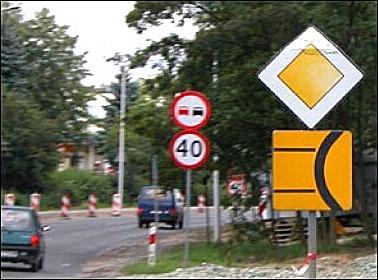

37 Niezbyt czytelne tabliczki dotyczące pierwszeostwa przejazdu

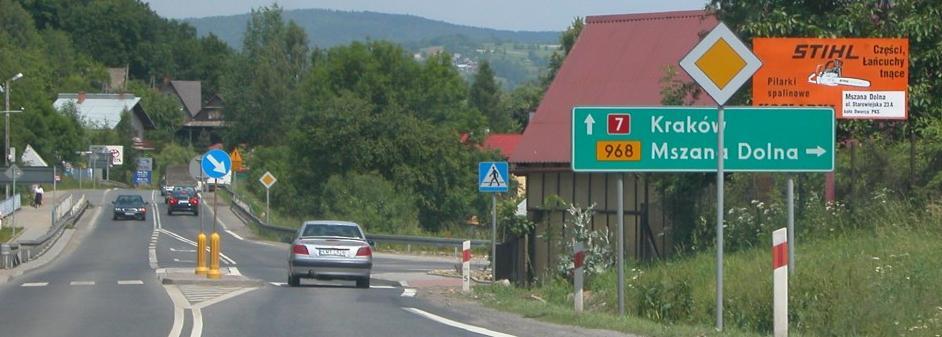

38 Podwójna rola znaku droga z pierwszeostwem przejazdu (D-1) Komunikat: droga z pierwszeostwem przejazdu (znak za skrzyżowaniem) Komunikat: skrzyżowanie z pierwszeostwem przejazdu (znak przed skrzyżowaniem)

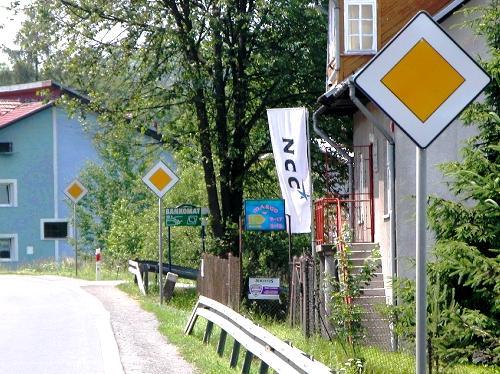

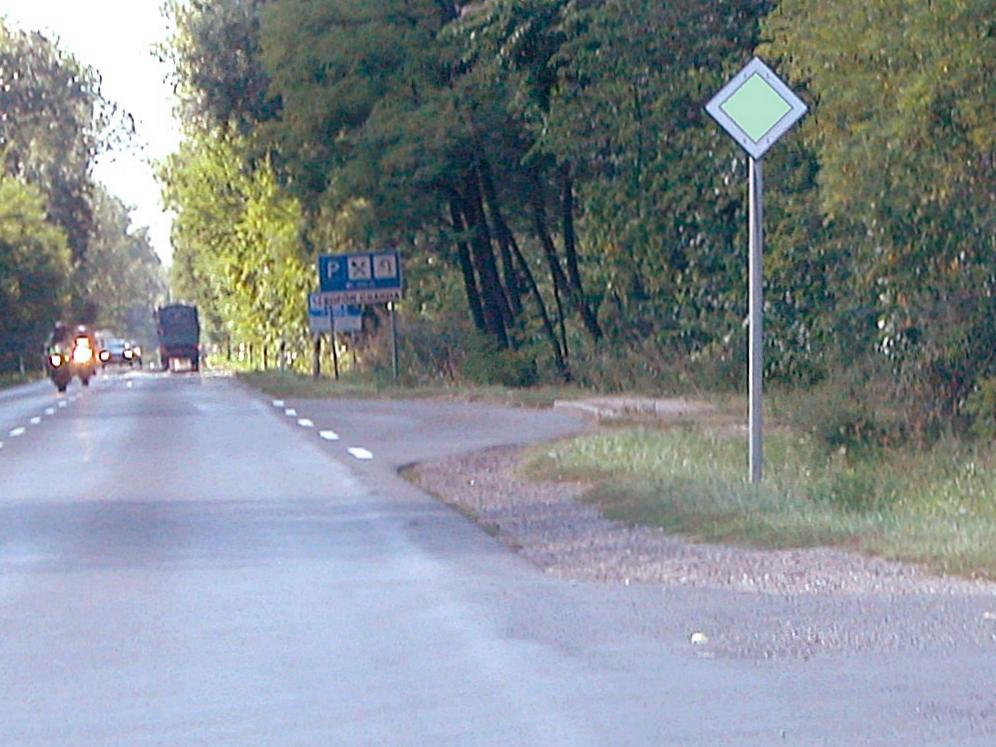

39 Droga z pierwszeostwem przejazdu Znaki prezentujące drogę z pierwszeostwem przejazdu w wielu krajach znak ten wciąż oznacza drogę z pierwszeostwem przejazdu i pojawia się za skrzyżowaniem, na początku drogi, której dotyczy...

40 Droga z pierwszeostwem przejazdu Znaki prezentujące drogę z pierwszeostwem przejazdu w wielu krajach znak ten wciąż oznacza drogę z pierwszeostwem przejazdu i pojawia się za skrzyżowaniem, na początku drogi, której dotyczy...

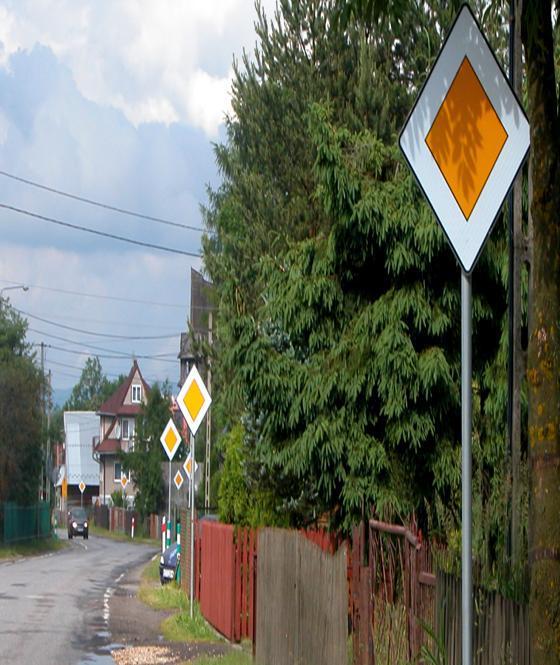

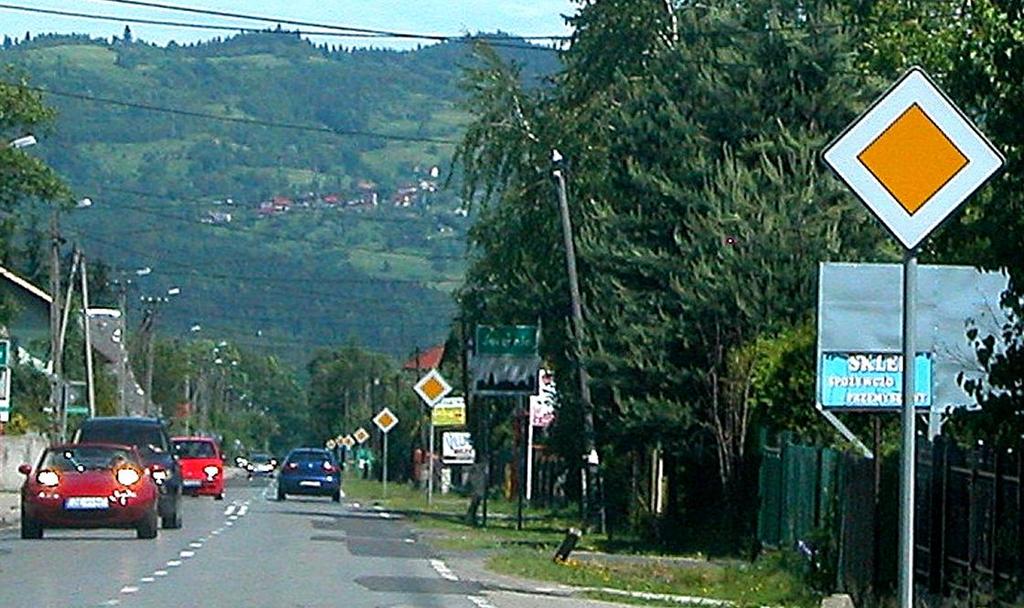

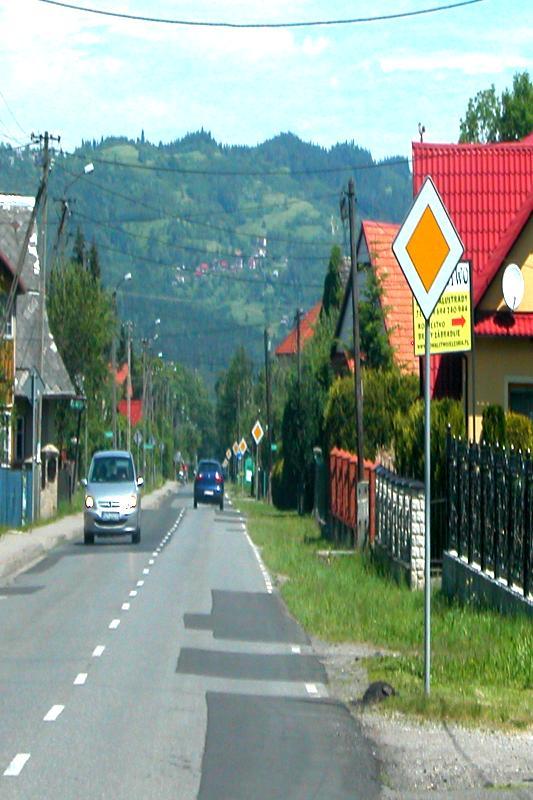

41 Droga z pierwszeostwem przejazdu Znaki prezentujące drogę z pierwszeostwem przejazdu znak D-1 droga z pierwszeostwem przejazdu oznacza w wielu rejonach Polski skrzyżowanie z pierwszeostwem przejazdu.

42 słupki krawędziowe

43

44 Znaki prezentujące pierwszeostwo przejazdu dwa komunikaty: jedź, masz pierwszeostwo masz razy X jedź, uważaj z lewej, z prawej i lewej

45 Znak A-6d to w Polsce wlot drogi jednokierunkowej w niektórych krajach prezentuje skrzyżowanie z drogą podporządkowaną występującą pod skosem rozwiązania na autostradach bywają różne oto przykład z dróg Chorwacji

46 Skrzyżowanie z podporządkowaną drogą występującą pod skosem Odmienne znaczenie znaków prezentujących pierwszeostwo przejazdu, niż w Polsce oznakowanie pierwszeostwa WYMAGA UPORZĄDKOWANIA

47 Podstawowy znak droga z pierwszeostwem przejazdu oraz jego wersje ESTONIA: wersje znaku A-6 wg instrukcji z roku 2011

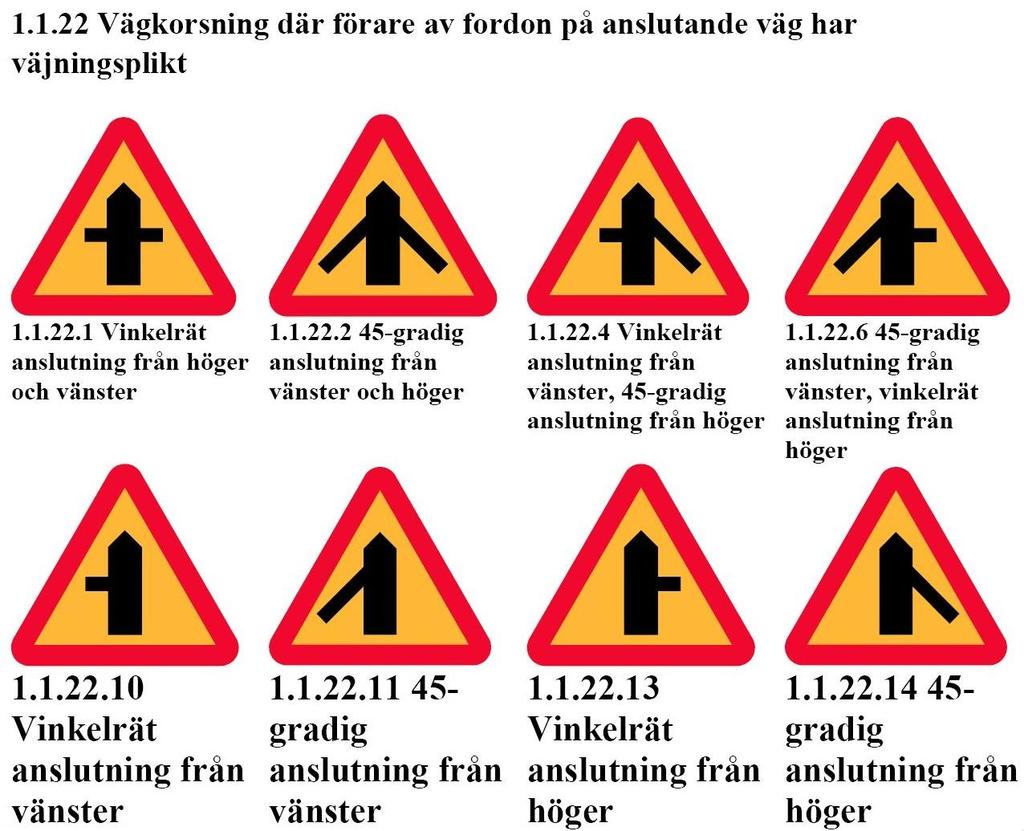

48 SZWECJA: wersje znaku A-6 wg dokumentu z roku z roku

49 SZWECJA: wersje znaku A-6 wg dokumentu z roku z marca

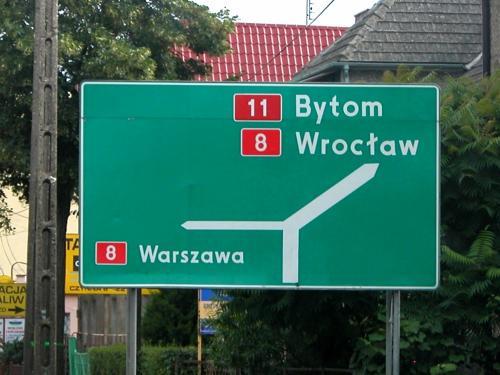

50 Tablice przeddrogowskazowe ukazujące pierwszeostwo na skrzyżowaniu z dodatkowym znakiem ostrzegawczym znak ostrzegawczy zgodny z przebiegiem skrzyżowania znak ostrzegawczy niezbyt zgodny z przebiegiem skrzyżowania

51 Tablice przeddrogowskazowe ukazujące zarazem pierwszeostwo na skrzyżowaniu pierwszeostwo jest już zapowiedziane, chod nie jest jeszcze prawem

52 Tablice przeddrogowskazowe ukazujące zarazem pierwszeostwo na skrzyżowaniu pierwszeostwo jest już zapowiedziane, chod nie jest jeszcze prawem

53 Redundancja i jej zasadnośd na ile dublowanie komunikatów jest potrzebne? uprzedzenie o niebezpieczeostwie (F-6a) dodatkowo ukazuje pierwszeostwo jest to wzmocnienie. Znak uprzedzenie o zakazie (F-6) dodatkowo ukazuje pierwszeostwo. Czy zasadny jest znak na odrębnym słupku?

54 Redundancja, czy brak logiki w zestawianiu komunikatów? Układ dróg na znaku uprzedzającym o zakazie (F-6) zaprzecza pierwszeostwu

55 Propozycja projektowa Czy to jest świadome, że Koniec ostrzeżenia jest lepiej widoczny od samego ostrzeżenia? Co innego, gdy ostrzeżenie jest doprecyzowane przez podanie dystansu Znak z tabliczką tworzy nowy kształt

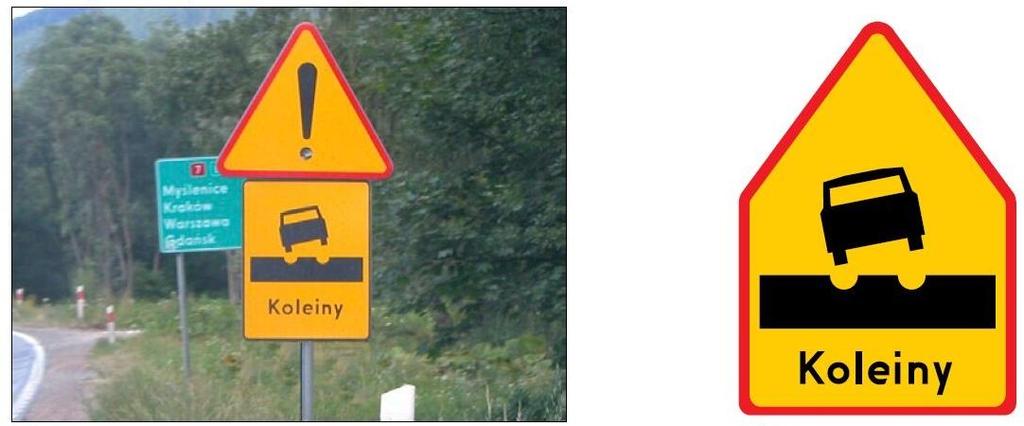

56 Propozycja projektowa Znaki o kształtach wynikające z ostrzegającego trójkąta kształt identyczny ze znakiem ostrzegawczym + tabliczką USA Japonia prezentowane w 2017 roku

57 Propozycja projektowa (w odniesieniu do oznakowania szwedzkiego) W specyficznych, wyjątkowych sytuacjach można by stosowad znaki rozbudowane

58 Przykłady projektowej propozycji Uproszczenie komunikatu oraz potanienie oznakowania

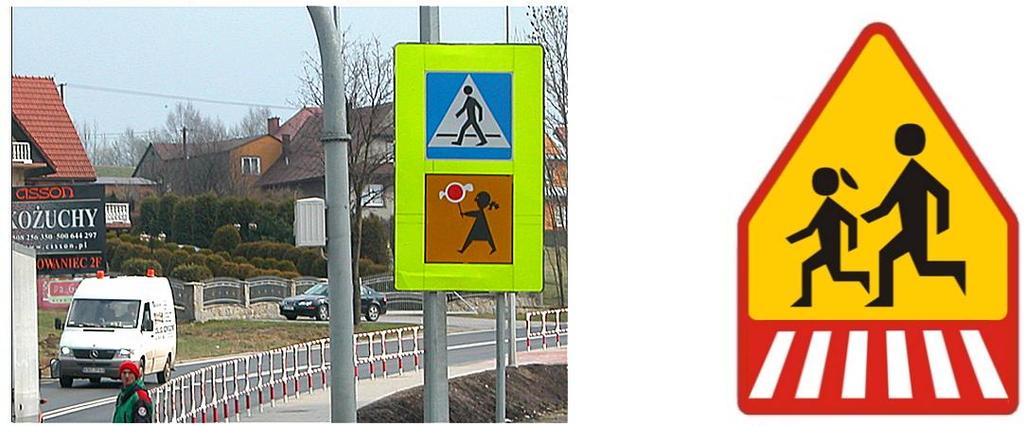

59 Podsumowanie projektowej propozycji: specyficzny kształt znaku ostrzegawczego dla wyjątkowych sytuacji przy: 1. przejściach dla pieszych 2. nietypowym skrzyżowaniu 3. szczególnej uwadze na

60 wnioski: oznakowanie dróg w Polsce wciąż podlega zawiłościom prawnym i organizacyjnym skutkuje brakiem adekwatności oznakowania do realnych sytuacji, brakiem dbania o informacyjne bezpieczeostwo Dalsze szczegóły dotyczące oznakowania skrzyżowao w kolejnej, II części opracowania.
