1 1 PODRĘCZNIK INSTALACJI

2 Instrukcja oryginalna PODRĘCZNIK INSTALACJI P03

3 OSTRZEŻENIE! Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa i wszystkie instrukcje. Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i / lub poważne obrażenia Przeczytaj instrukcje dotyczące bezpiecznej obsługi urządzenia. Zachowaj wszystkie ostrzeżenia i instrukcje na przyszłość. Jak zainstalować Landroid Instalacja Landroid jest bardzo prosta. Cały proces zajmuje niewiele czasu, w zależności od wielkości ogrodu. Jeśli jesteś taki jak my, nie lubisz tracić czasu na cięcie trawnika. Twój robot Landroid okaże się dobrą inwestycją, aby zapewnić Ci lata pielęgnacji trawnika. Możesz obejrzeć wideo demonstracyjne instalacji na stronie Landroid lubi ciąć trawę Twój robot Landroid może regularnie kosić, aby utrzymać zdrowy, piękny trawnik. W zależności od wielkości trawnika, Landroid można zaprogramować tak, aby działał w dowolnym czasie i częstotliwości bez żadnych ograniczeń. To tutaj możesz pracować. 3 Przygotowanie Przeczytaj uważnie całą instrukcję instalacji przed rozpoczęciem procesu instalacji. Naszkicuj obszar roboczy (łącznie ze wszystkimi przeszkodami), aby łatwiej było zobaczyć, gdzie baza ładująca jest idealna i gdzie linie graniczne powinny być poprowadzone.

4 W pudełku WR130E WR131E Landroid Baza ładująca 4 Podstawowe paznokcie pięciokrotne Klucz szesnastkowy Zapasowe ostrze Kołowrotek z linią graniczną Gwoździe do drutu Zasilanie adapter Złącze Miernik odległości Z twojej szopy Nożyczki Młotek Taśma

5 W pudełku WR141E WR144E Landroid Baza ładująca 5 Podstawowe paznokcie pięciokrotne Klucz szesnastkowy Zapasowe ostrze Kołowrotek z linią graniczną Gwoździe do drutu Zasilanie adapter Złącze Miernik odległości* Rozpoczęcie Z twojej szopy Oświadczenie gwarancyjne Bateria Nożyczki Młotek Taśma

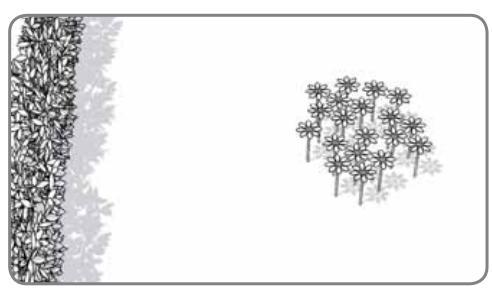

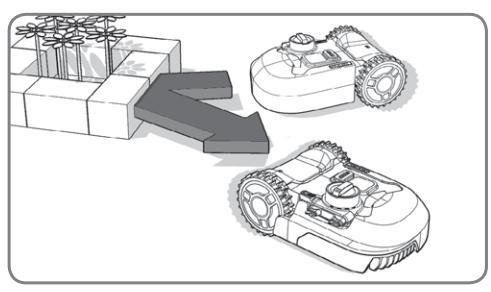

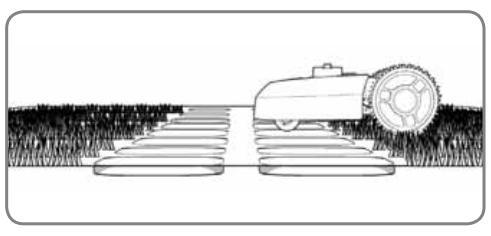

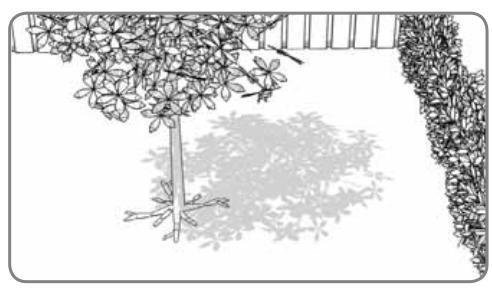

6 Nowy dom Landroid : Twój ogród Przyjrzyjmy się bliżej nowemu domowi Landroid - trawnikowi - podkreślając obszary, do których może bezpiecznie podróżować oraz obszary, których Landroid powinien unikać. Przeszkody, które mogą zostać trafione Po uderzeniu każdą przeszkodę, która jest sztywna, stabilna i wyższy niż 10cm - takich jak ściany lub ogrodzenia - Landroid zatrzyma i przekierować od przeszkody. Kamień Bezpiecznie jest uderzać w kamienie, które są zbyt ciężkie, aby mogły zostać przeniesione przez Landroid. Jeśli jednak kamień ma nachyloną powierzchnię, na którą robot Landroid może się wspinać, należy go usunąć lub usunąć z obszaru roboczego. 6 Podjazdy Jeśli Twój podjazd jest na poziomie trawnika bez wystających powierzchni, Landroid może go swobodnie przekroczyć. Jeśli chcesz, aby Landroid go uniknął, umieść linię graniczną 10 cm * od niego. Jeśli jest pokryty żwirem, nie pozwól, aby Landroid go przekroczył. Użyj miernika odległości, aby zrobić przerwę, pozostawiając 26 cm * między linią graniczną a. *Jest to zalecana odległość. Podany miernik odległości zapewnia prawidłową instalację. Klomby, stawy, baseny... Oczywiście nie chcesz, aby Landroid odciął twoje kwiaty lub wpadł do wody. Tych aspektów należy unikać. Ponadto obszar roboczy Landroid powinien również wykluczać przeszkody o wysokości od 2 cm - 10 cm. Drzewo Należy unikać korzeni, które pojawiają się z ziemi, aby zapobiec uszkodzeniom.

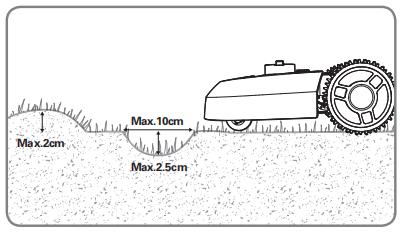

7 Max.2cm Maks. 10 cm Max.2.5cm Depresja i guzki Jeśli pojawią się duże nierówności (powyżej 2 cm) lub zagłębienia (o szerokości większej niż 10 cm i głębokości powyżej 2.5 cm), upewnij się, że ostrze dotknie ziemi lub jeśli Landroid utknie. W takim przypadku należy albo wygładzić nachylenie, albo wykluczyć te obszary z operacji Landroid. Stoki Twój robot Landroid może bezpiecznie wspinać się do 35% (20 ) **, więc unikaj obszarów bardziej stromych. ** Jak obliczyć nachylenie trawnika: Elewacja Maks. Nachylenie 35% Nachylenie będzie: 35 cm (Elewacja) 100 cm (Długi) = 35% (stok) 7 Długość Umieść linię graniczną na zboczu Górna linia graniczna nie powinna być umieszczona na zboczu o stromości większej niż 35% (20 ) i powinna być umieszczona 26 cm od jakiejkolwiek przeszkody. Dolna linia graniczna nie powinna być umieszczona na zboczu o nachyleniu większym niż 17% (10 ) i powinna być umieszczona w odległości co najmniej 40 cm od jakiejkolwiek przeszkody po umieszczeniu na nachyleniu 17%. UWAGA: Dolna linia graniczna nie może przekroczyć stoku ze stromością przekraczającą 17%, ponieważ robot Landroid przesunie się po linii, zwłaszcza gdy trawa jest mokra. Umieść linię graniczną w rogu Jeśli chcesz, aby Landroid obracał się pod kątem prostym, obniż granicę, jak pokazano.

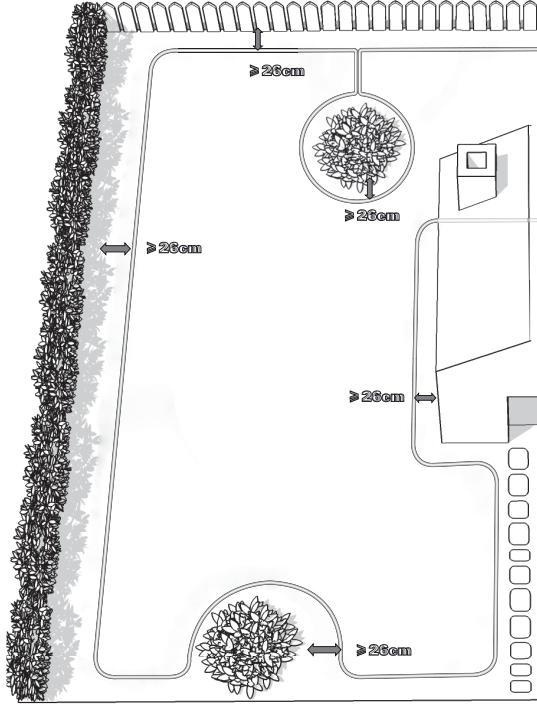

8 Przegląd 8 Twój robot Landroid musi wiedzieć, gdzie przycinać. Używając linii granicznych, określisz obszar roboczy robota Landroid i utworzysz niewidzialne ogrodzenie. Kabel ten prowadzi również Landroid do stacji ładującej. "Uwaga: W pewnych warunkach dodatkowe pola magnetyczne generowane przez stalowe pręty (pręty zbrojeniowe) (zwykle znajdujące się w podziemnych budynkach, takich jak parkingi lub podziemne hangary) mogą powodować zakłócenia nawigacyjne w kosiarkach.

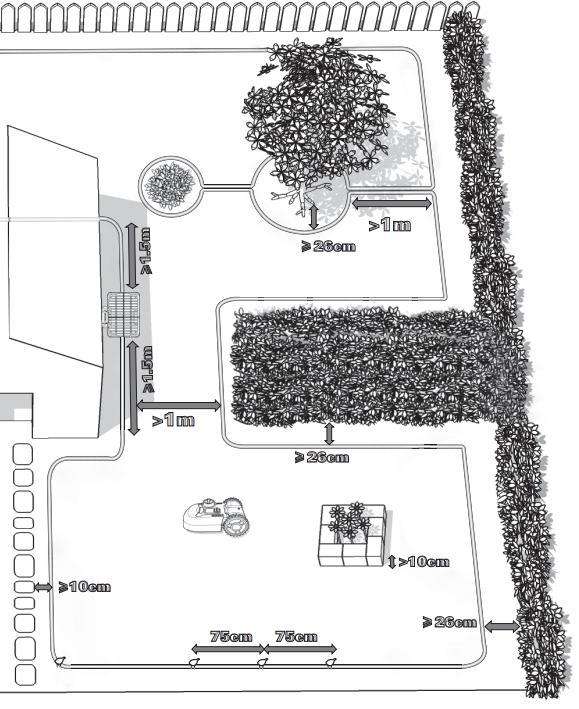

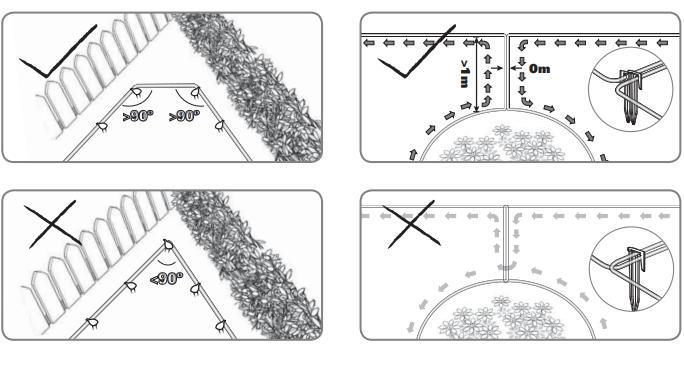

9 9 Jeśli twój sąsiad używa również Landroid, musisz zostawić co najmniej 1 metr między linią graniczną a sąsiadem.

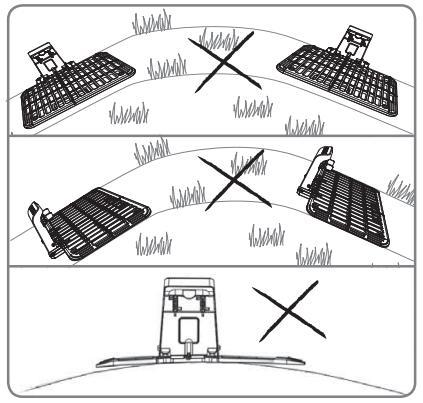

10 Instalacja 1 Umieść bazę ładującą Zlokalizuj płaską powierzchnię podstawy ładującej, która powinna być sucha i nie ma bezpośredniego światła słonecznego Adapter może być zamontowany na ścianie. Podstawę ładującą Landroid można umieścić przy ścianie lub ogrodzeniu, przy czym ładowarka jest skierowana w stronę trawnika. Jeśli to możliwe, umieść bazę ładującą w chłodnym miejscu, a akumulator należy naładować w chłodnym miejscu. Upewnij się, że adapter i gniazdo zasilania są zawsze w suchym miejscu. Możesz teraz trwale przymocować podstawę ładującą do podłogi, dokręcając dołączony stojak za pomocą dostarczonego klucza sześciokątnego. 10 Stacja ładująca musi być umieszczona na stosunkowo płaskiej podłodze. Nie można go umieścić na pochyłej powierzchni lub tam, gdzie wygina deskę.

11 Naładuj Landroid przed pierwszą operacją Podczas podłączania przewodu zasilającego stacji ładującej do adaptera wyrównaj nacięcie na przewodzie zasilającym (b) z wycięciem na adapterze (a). Podłącz adapter do gniazdka elektrycznego. Dioda LED na stacji ładującej zaświeci się na czerwono. Gdy Landroid jest wyłączony, robot Landroid jest ręcznie zadokowany na stacji ładującej. Zielone światło na podstawie ładowania zmieni kolor na zielony, a robot Landroid rozpocznie ładowanie. Jeśli przewód zasilający znajduje się w obszarze roboczym robota Landroid, możesz go zakopać w razie potrzeby. UWAGA: Jeśli chcesz podłączyć adapter do wewnętrznego gniazda zasilania, musisz poprowadzić przewód zasilający przez otwór w ścianie. 11 CZE RW CZARNY Odłóż linię graniczną Przed ustaleniem linii granicznej zaleca się przecięcie trawy wzdłuż granicy za pomocą konwencjonalnej kosiarki lub kosiarki. Następnie poprowadź przewody jak najbliżej ziemi, aby zapobiec przypadkowemu przecięciu przewodów przez robot Landroid. Linia graniczna jest zasilana przy bardzo niskich napięciach i jest całkowicie bezpieczna dla ludzi i zwierząt. Wyciągnij odcinek granicy 80 cm i przymocuj go do ziemi w pobliżu podstawy ładowania. Po tym, po związaniu linii granicznej, ten koniec linii granicznej (W-drut) zostanie połączony z CZARNYM terminalem. UWAGA: Rozszerzona linia graniczna nie powinna przekraczać 400 m, w przeciwnym razie może powodować problemy z sygnałem.

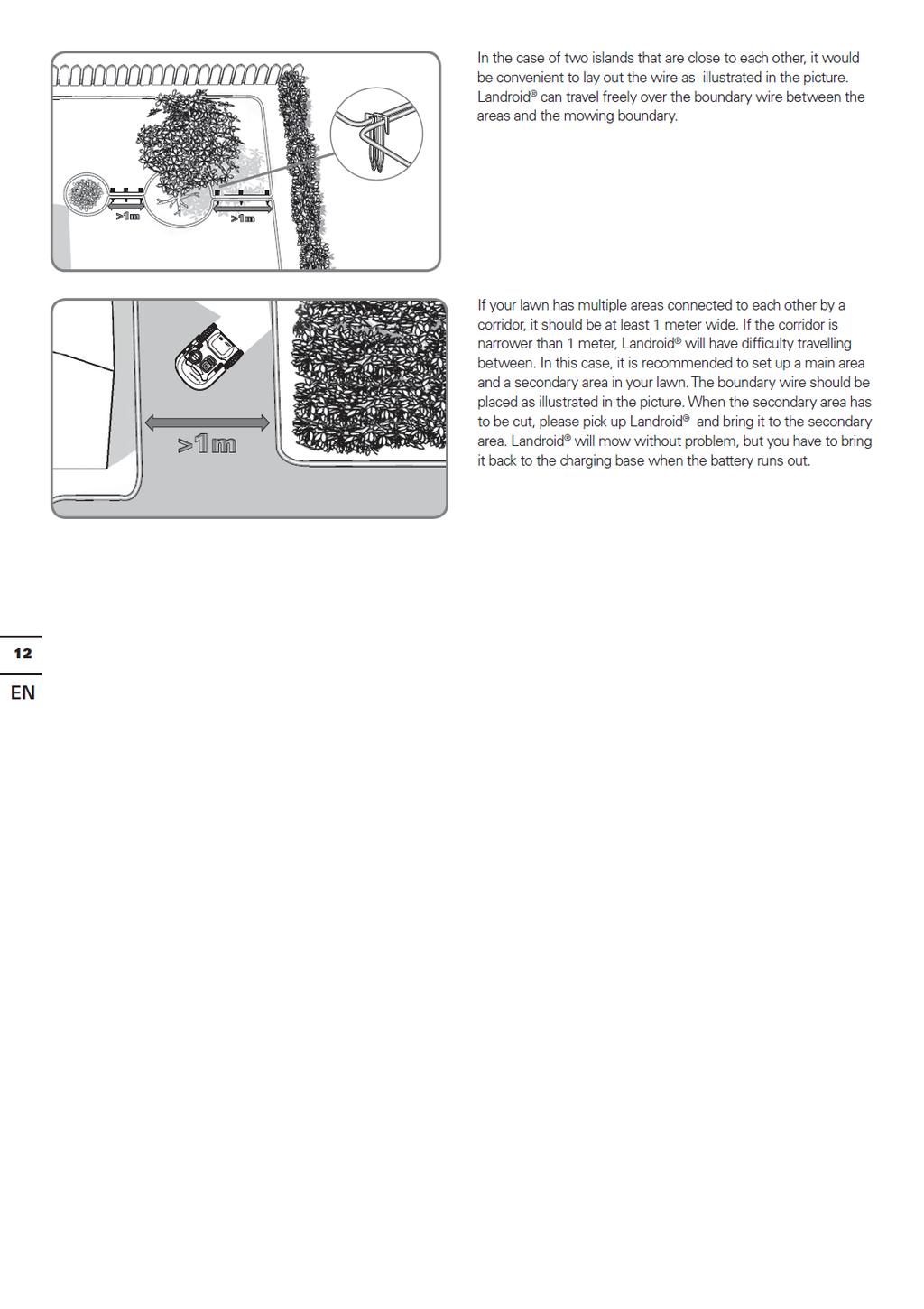

12 W przypadku dwóch wysp, które są blisko siebie, byłoby dogodne rozmieszczenie drutów, jak pokazano. Landroid może swobodnie podróżować po linii granicznej między obszarem a granicą koszenia. 12 Jeśli trawnik ma wiele obszarów połączonych ze sobą korytarzem, powinien on mieć szerokość co najmniej 1 m. Jeśli korytarz jest węższy niż 1 m, Landroid będzie miał trudności z przemieszczaniem się między nimi. W takim przypadku zaleca się ustawienie głównego obszaru i podobszaru na trawniku. Linia graniczna powinna być umieszczona tak, jak pokazano. Kiedy musisz przeciąć obszar drugorzędny, podnieś robot Landroid i zanieś go na obszar dodatkowy. Landroid bez problemu pokroi trawę, ale gdy bateria się wyczerpie, musisz przynieść ją z powrotem do stacji ładującej.

13 OUT DRUT W DRUT Ukończ całą konfigurację linii granicznej Jak pokazano na rysunku, linia brzegowa jest położona wokół obszaru roboczego. Po ustaleniu linii granicznej trzymaj robot Landroid z dala od bazy ładowania. Przywróć linię graniczną do podstawy ładującej, pozostaw fragment drutu (OUTDrut) około 80 cm i odetnij go. Włóż dwa końce końców do rowków w podstawie ładującej. Zdejmij plastikową skórę na końcu dwóch przewodów (około 1 cm), podłącz gołą końcówkę przewodu W do CZARNEGO zacisku i podłącz koniec przewodu OUT do zacisku RED. UWAGA: Jeśli chcesz przedłużyć linię graniczną, Patrz "Podłączanie linii granicznej" w Podręczniku użytkownika, aby uzyskać instrukcje. 13 OUT IN

14 Sprawdź Przed rozpoczęciem koszenia po raz pierwszy upewnij się, że w obszarze roboczym Landroid nie ma żadnych przedmiotów, takich jak zabawki i gałęzie. Ustaw wysokość cięcia na maksymalny poziom (50 mm (WR130E WR131E) / 60 mm (WR141E WR144E)). 14 Umieść Landroid kilka m przed bazą ładującą. Tylko w celach informacyjnych Naciśnij, aż Landroid otworzy się. Podczas pierwszego użycia, gdy cyfra 0 miga, naciśnij cztery razy domyślny kod PIN UWAGA: Po włączeniu Landroid wszystkie wskaźniki na wyświetlaczu zaświecą się, a następnie zgasną. Sprawdź włókno pod kątem uszkodzeń. Gdy światło zewnętrzne jest zbyt silne, zaleca się ręczne zablokowanie wyświetlacza. UWAGA: Jeśli Landroid nie otrzyma żadnych danych wejściowych w ciągu 30 sekund od otwarcia, zostanie zamknięty. Jeśli trzy razy wprowadzisz błędny kod PIN, Landroid wyda alert "di-di", a następnie zamknie.

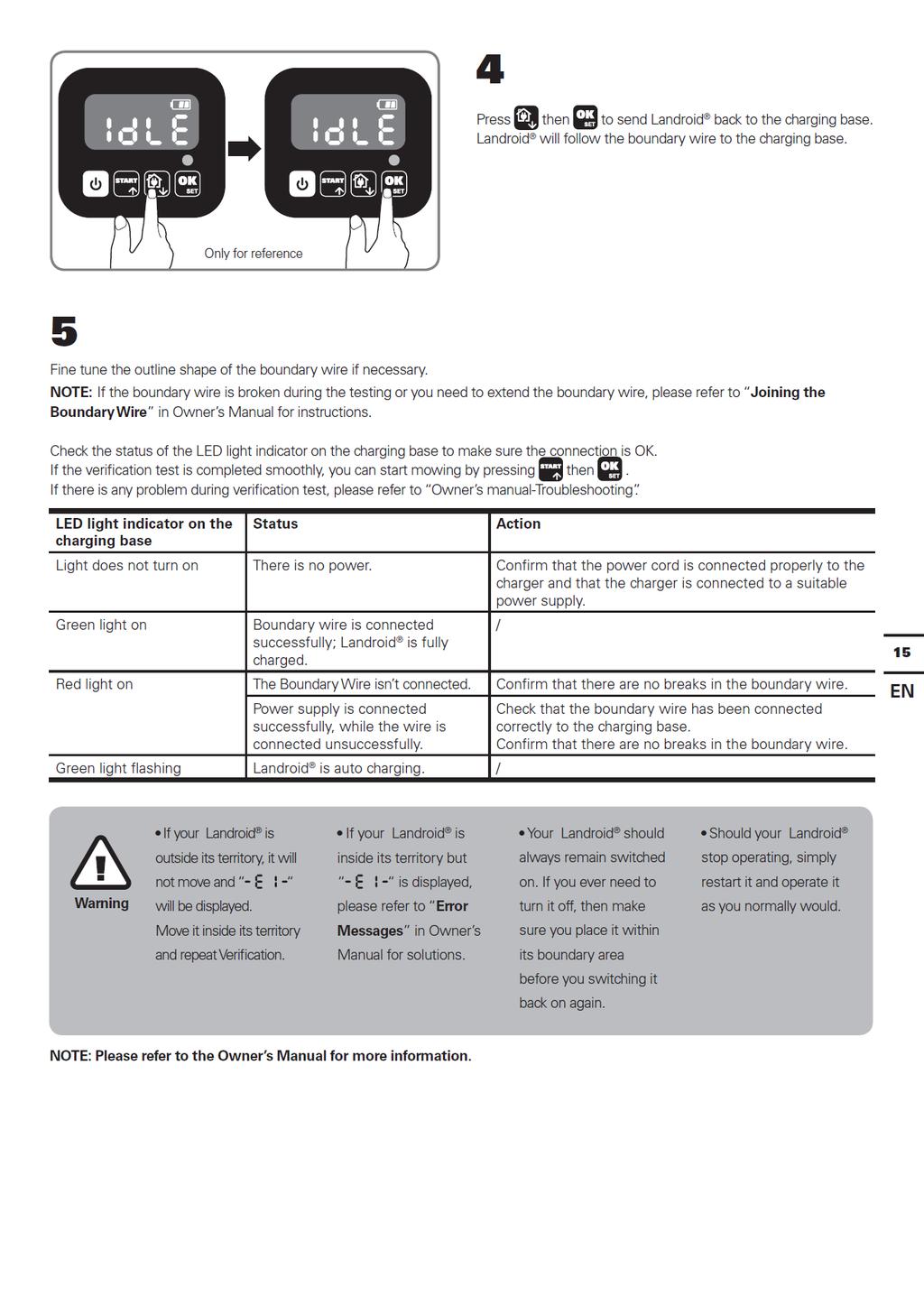

15 Naciśnij, a następnie, aby wprowadzić Landroid do stacji ładującej. Landroid połączy się z bazą ładowania wzdłuż linii granicznej. Tylko w celach informacyjnych W razie potrzeby dostosuj kształt konturu linii granicznej. UWAGA: Jeśli linia graniczna zostanie przerwana podczas testu lub jeśli konieczne jest przedłużenie linii granicznej, Patrz "Podłączanie linii granicznej" w instrukcji obsługi w celu uzyskania instrukcji. Sprawdź stan diod LED na podstawie ładowania, aby upewnić się, że połączenie jest OK. Jeśli test weryfikacyjny zakończy się pomyślnie, możesz nacisnąć i rozpocząć koszenie. Jeśli podczas testu weryfikacyjnego wystąpią jakiekolwiek problemy, zapoznaj się z "Instrukcją obsługi - rozwiązywanie problemów". Wskaźnik LED na podstawie Stan Akcja ładowania Światło nie może być Brak zasilania. Upewnij się, że przewód zasilający jest prawidłowo włączone podłączony do ładowarki i że ładowarka jest podłączona do odpowiedniego źródła zasilania. Zielone światło jest włączone Linia graniczna jest połączona / pomyślnie, Landroid jest w pełni naładowany. Czerwone światło włączone Linia graniczna nie jest połączona. Sprawdź, czy linia graniczna nie jest przerwana. Podłączenie zasilania powiodło się i Sprawdź, czy linia graniczna jest prawidłowo podłączona do połączenie przewodowe nie powiodło stacji ładującej. Sprawdź, czy linia graniczna nie jest się. przerwana. Migające zielone światło Landroid jest automatycznie / obciążany. 15 Ostrzeżeni e Jeśli Twój robot Landroid znajduje się poza granicą, nie będzie się poruszał i wyświetli " ". Przenieś go na swój obszar i powtórz weryfikację. Jeśli Twój robot Landroid znajduje się w swoim obszarze, ale mówi " ", zapoznaj się z "Komunikaty o błędach" w podręczniku użytkownika, aby znaleźć rozwiązanie. Twój robot Landroid powinien być zawsze otwarty. Jeśli chcesz go wyłączyć, pamiętaj o umieszczeniu go w obszarze ograniczającym przed ponownym otwarciem. Jeśli twój robot Landroid przestanie działać, po prostu uruchom ponownie komputer i postępuj zgodnie ze zwykłą praktyką. UWAGA: Więcej informacji można znaleźć w podręczniku użytkownika.

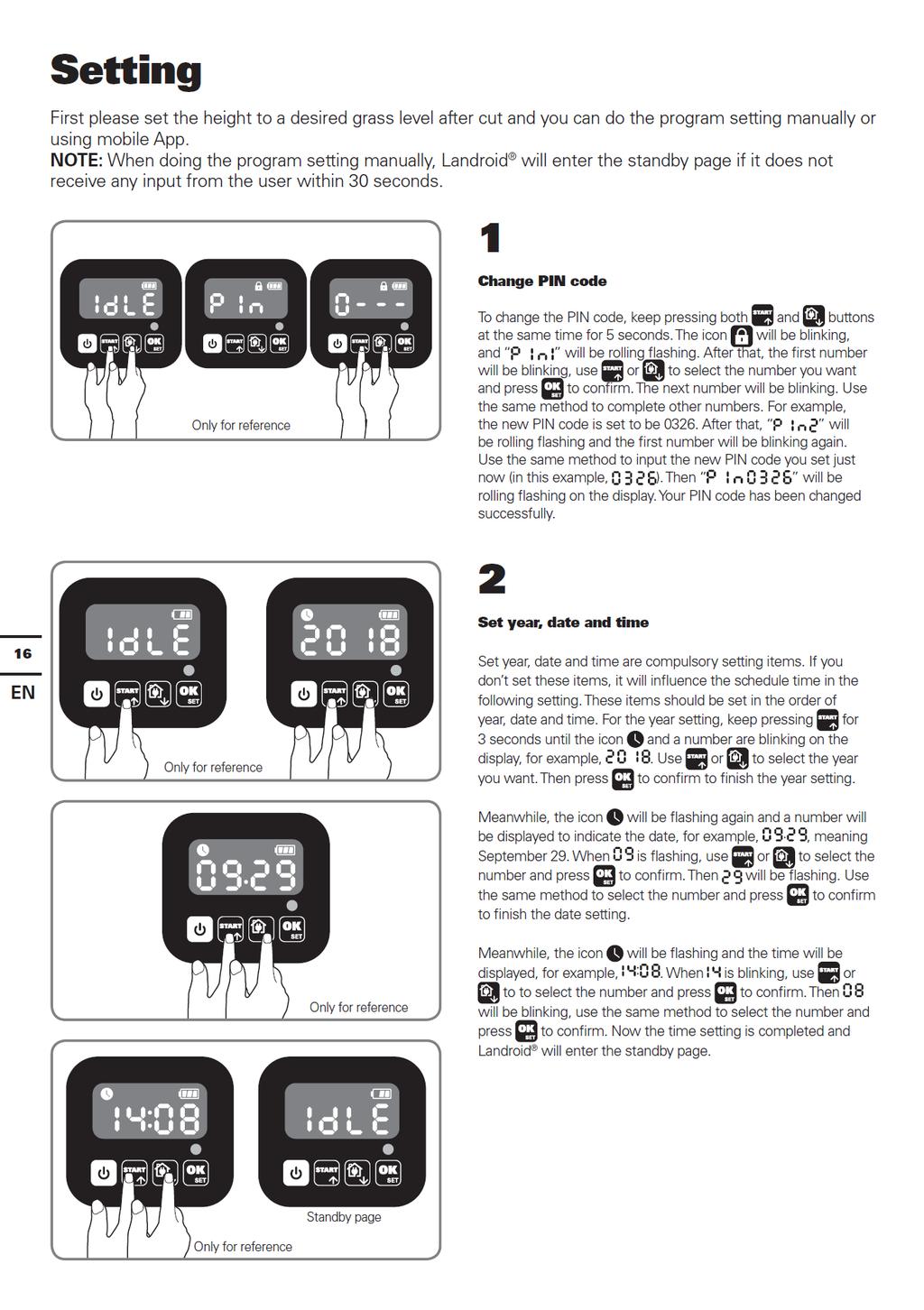

16 Ustawienie Po pierwsze, ustaw wysokość na żądany poziom trawnika po cięciu, a możesz ustawić go ręcznie lub korzystając z aplikacji mobilnej. UWAGA: Po ręcznym wykonaniu ustawień programu, jeśli robot Landroid nie otrzyma żadnych danych od użytkownika w ciągu 30 sekund, przejdzie do strony gotowości. Zmień PIN kod 16 Tylko w celach informacyjnych Aby zmienić kod PIN, naciśnij jednocześnie dwa przyciski przez 5 sekund. Ikona zacznie migać, a i zaczną migać. Następnie pierwsza cyfra zacznie migać, użyj lub, aby wybrać żądany numer, a następnie naciśnij, aby potwierdzić. Następny numer zacznie migać. Użyj tej samej metody do uzupełnienia innych liczb. Na przykład nowy kod PIN jest ustawiony na Po tym przewijanie zacznie migać, a pierwsza cyfra ponownie zacznie migać. Użyj tej samej metody, aby wprowadzić nowy PIN, który właśnie ustawiłeś (w tym przykładzie, ). Następnie przewinie się na wyświetlaczu. Twój kod PIN został pomyślnie zmieniony. i Tylko w celach informacyjnych Tylko w celach informacyjnych Ustaw rok, datę i godzinę Ustaw rok, datę i godzinę są obowiązkowe pozycje ustawień. Jeśli te elementy nie zostaną ustawione, wpłynie to na zaplanowany czas w następujących ustawieniach. Te pozycje powinny być ustawione w kolejności roku, daty i godziny. W przypadku ustawienia roku naciśnij przytrzymaj przez 3 sekundy, aż na przykład ikona i numer zaczną migać na wyświetlaczu. Użyj lub wybierz żądany rok. Następnie naciśnij zakończyć ustawienie roku. i, aby W tym samym czasie ikona ponownie zacznie migać, a na wyświetlaczu pojawi się numer wskazujący datę, na przykład 29 września. Podczas migania użyj lub wybierz numer i naciśnij potwierdź. Następnie zacznie migać. Użyj tej samej metody, aby wybrać numer i naciśnij OK, aby zakończyć ustawianie daty. W tym samym czasie ikona zacznie migać, a na przykład zostanie wyświetlony czas. Podczas migania użyj lub wybierz numer i naciśnij potwierdź. Następnie zacznie migać, użyj tej samej metody, aby wybrać numer, a następnie naciśnij potwierdź. Teraz ustawiono czas i Landroid? Wejdzie na stronę gotowości. Strona gotowości Tylko w celach informacyjnych

17 Ustaw obszar roboczy Tylko w celach informacyjnych Przytrzymaj przez 3 sekundy. Gdy ikona miga, naciśnij. Na przykład numer na wyświetlaczu zacznie migać, obszar trawnika. Godziny pracy zostaną automatycznie ustawione zgodnie z rozmiarem ogrodu. Użyj lub ustaw obszar trawnika (zwiększając / zmniejszając 50 m kwadratowych za każdym naciśnięciem obszaru), a następnie naciśnij przycisk potwierdzać. Następnie Landroid przejdzie do strony gotowości. Zmień domyślny czas rozpoczęcia Tylko w celach informacyjnych Możesz zmienić domyślny czas rozpoczęcia od 8:00 do dowolnego czasu, naciskając jednocześnie dwa i przyciski, aż usłyszysz kliknięcie. Na przykład, przytrzymując dwa i przyciski o 14:05, Landroid wykoszy od 14:05. 17

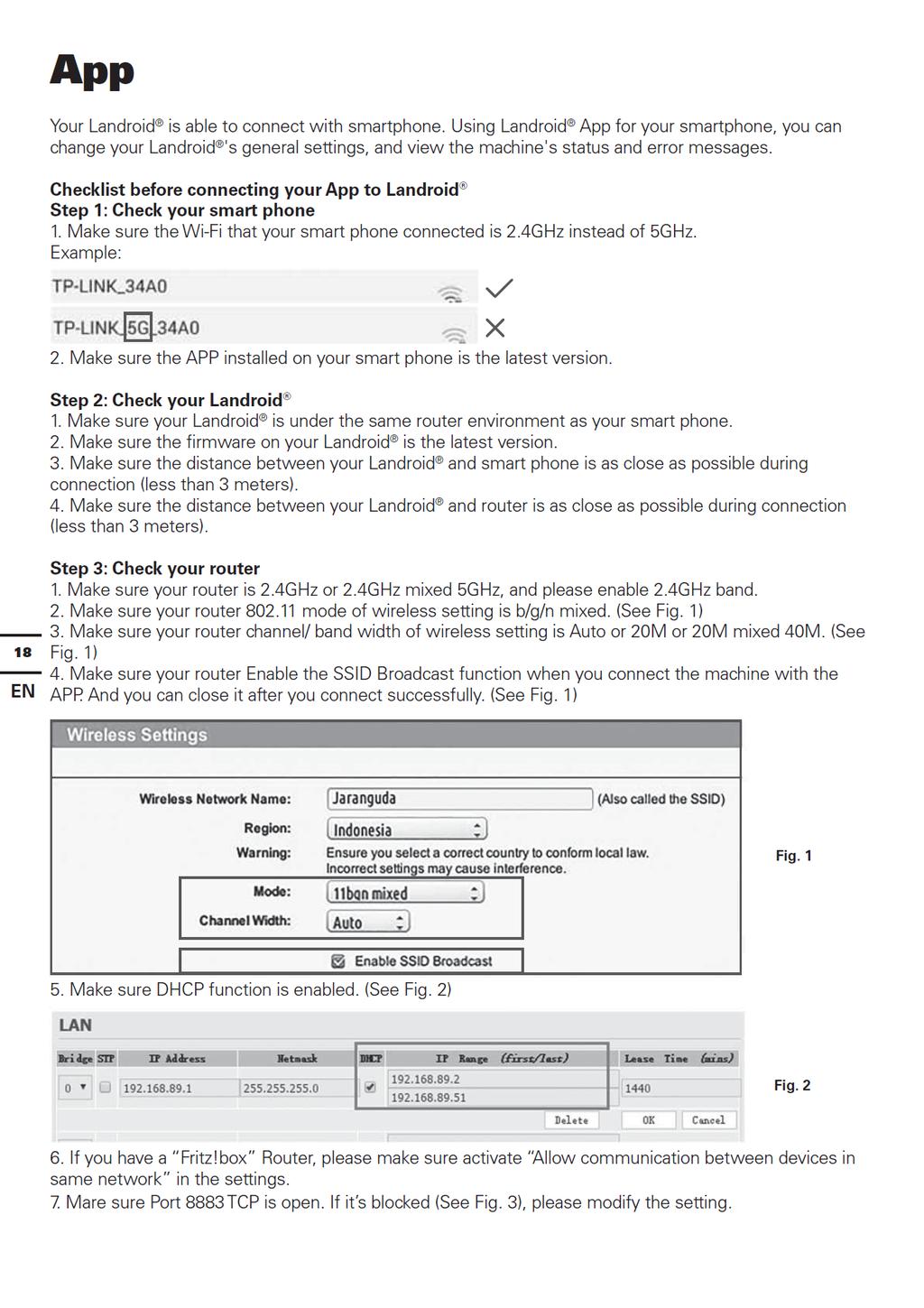

18 App Twój robot Landroid można podłączyć do smartfona. Z Landroid App jako smartfonem możesz zmienić ogólne ustawienia Landroida i wyświetlić komunikaty o stanie i błędach urządzenia. Połącz aplikację z listą przed Landroid Krok 1: Sprawdź swój smartfon 1. Upewnij się, że smartfon jest podłączony do Wi-Fi przy częstotliwości 2.4 GHz zamiast 5 GHz. Przykład: Upewnij się, że aplikacja zainstalowana na smartfonie jest najnowszą wersją. Krok 2: Sprawdź swój robot Landroid 1. Upewnij się, że Landroid znajduje się w tym samym środowisku routera, co smartfon. 2. Upewnij się, że oprogramowanie układowe w Landroid jest najnowszą wersją. 3. Upewnij się, że odległość między urządzeniem Landroid a smartfonem jest możliwie najbliższa połączeniu (mniej niż 3 metry). 4. Upewnij się, że odległość między robotem Landroid a routerem jest możliwie najbliższa (mniej niż 3 metry) podczas połączenia. Krok 3: Sprawdź swój router 1. Upewnij się, że twój router ma częstotliwość 2.4 GHz lub 2.4 GHz, 5 GHz, i włącz pasmo 2.4 GHz. 2. Upewnij się, że tryb konfiguracji bezprzewodowego routera to mieszany b / g / n. (Patrz rysunek 1) 3. Upewnij się, że bezprzewodowo ustawiony kanał routera / przepustowość to Auto lub 20M lub 20M Hybrid 40M. (Patrz rysunek 1) 4. Upewnij się, że router włącza rozgłaszanie SSID podczas podłączania urządzenia do aplikacji. Możesz go zamknąć po udanym połączeniu. (Patrz rysunek 1) Rysunek Upewnij się, że funkcja DHCP jest włączona. (Patrz rysunek 2) Rysunek Jeśli masz router "Fritz! Box", pamiętaj, aby w ustawieniach włączyć "Zezwalaj na komunikację między urządzeniami w tej samej sieci". 7. Upewnij się, że port TCP 8883 jest otwarty. Jeśli jest zablokowany (Patrz Rysunek 3), zmodyfikuj ustawienia.

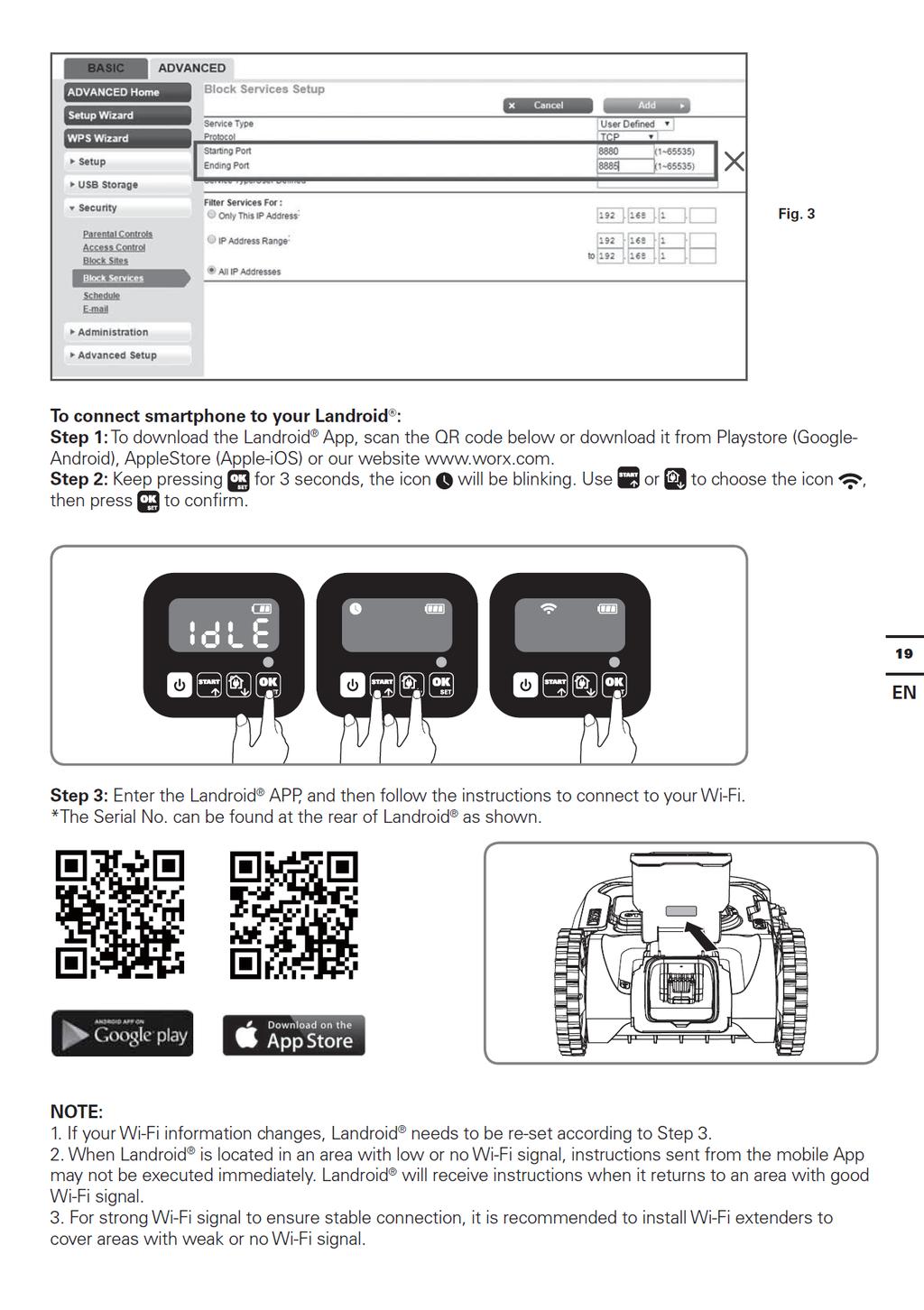

19 Rysunek. 3 Podłącz swój smartfon do Landroid : Krok 1: Aby pobrać aplikację Landroid, zeskanuj poniższy kod QR lub pobierz go z Playstore (Google-Android), AppleStore (Apple-iOS) lub naszej witryny Krok 2: Naciśnij i przytrzymaj przez 3 sekundy, a ikona zacznie migać. Użyj lub, aby wybrać ikonę i naciśnij potwierdź. 19 Krok 3: Wejdź do Landroid APP i postępuj zgodnie z instrukcjami, aby połączyć się z Wi-Fi. * Jak pokazano, numer seryjny można znaleźć za Landroid. UWAGA: 1. Jeśli zmieniasz informacje Wi-Fi, musisz zresetować Landroid zgodnie z krokiem Gdy Landroid znajduje się w obszarze, w którym sygnał Wi-Fi jest niski lub nie ma sygnału Wi-Fi, instrukcje wysyłane z aplikacji mobilnej mogą nie zostać wykonane natychmiast. Gdy Landroid zwróci obszar z dobrym sygnałem Wi-Fi, otrzyma instrukcję. 3. Aby uzyskać silny sygnał Wi-Fi, aby zapewnić stabilne połączenie, zaleca się zainstalowanie przedłużacza Wi-Fi do pokrycia obszarów o słabych sygnałach Wi-Fi lub braku sygnału Wi-Fi.
