1 PODRĘCZNIK INSTALACJI

2 Instrukcja oryginalna PODRĘCZNIK INSTALACJI P04

3

4 OSTRZEŻENIE! Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa i wszystkie instrukcje. Nieprzestrzeganie ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i / lub poważne obrażenia Przeczytaj instrukcje dotyczące bezpiecznej obsługi urządzenia. Zachowaj wszystkie ostrzeżenia i instrukcje na przyszłość. Jak zainstalować Landroid Instalacja Landroid jest bardzo prosta. Cały proces zajmuje niewiele czasu, w zależności od wielkości ogrodu. Jeśli jesteś taki jak my, nie lubisz tracić czasu na cięcie trawnika. Twój robot Landroid okaże się dobrą inwestycją, aby zapewnić Ci lata pielęgnacji trawnika. Możesz obejrzeć wideo demonstracyjne instalacji na stronie Landroid lubi ciąć trawę Twój robot Landroid może regularnie kosić, aby utrzymać zdrowy, piękny trawnik. W zależności od wielkości trawnika, Landroid można zaprogramować tak, aby działał w dowolnym czasie i częstotliwości bez żadnych ograniczeń. To tutaj możesz pracować. Przygotowanie Przeczytaj uważnie całą instrukcję instalacji przed rozpoczęciem procesu instalacji. Naszkicuj obszar roboczy (łącznie ze wszystkimi przeszkodami), aby łatwiej było zobaczyć, gdzie baza ładująca jest idealna i gdzie linie graniczne powinny być poprowadzone.

5 W pudełku Landroid Baza ładująca Gwóźdź mocujący podstawę Klucz szesnastkowy Zapasowe ostrze Kołowrotek z linią graniczną Gwoździe do drutu Zasilanie adapter Złącze Miernik odległości Rozpoczęcie Oświadczenie gwarancyjne Bateria Z twojej szopy Nożyczki Młotek Taśma

6 Nowy dom Landroid : Twój ogród Przyjrzyjmy się bliżej nowemu domowi Landroid - trawnikowi - podkreślając obszary, do których może bezpiecznie podróżować oraz obszary, których Landroid powinien unikać. Przeszkody, które mogą zostać trafione Po uderzeniu każdą przeszkodę, która jest sztywna, stabilna i wyższy niż 10cm - takich jak ściany lub ogrodzenia - Landroid zatrzyma i przekierować od przeszkody. Kamień Bezpiecznie jest uderzać w kamienie, które są zbyt ciężkie, aby mogły zostać przeniesione przez Landroid. Jeśli jednak kamień ma nachyloną powierzchnię, na którą robot Landroid może się wspinać, należy go usunąć lub usunąć z obszaru roboczego. Podjazdy Jeśli Twój podjazd jest na poziomie trawnika bez wystających powierzchni, Landroid może go swobodnie przekroczyć. Jeśli chcesz, aby Landroid go uniknął, umieść linię graniczną 10 cm * od niego. Jeśli jest pokryty żwirem, nie pozwól, aby Landroid go przekroczył. Użyj miernika odległości, aby zrobić przerwę, pozostawiając 26 cm * między linią graniczną a pasem. * To zalecana odległość. Podany miernik odległości zapewnia prawidłową instalację. Klomby, stawy, baseny... Oczywiście nie chcesz, aby Landroid odciął twoje kwiaty lub wpadł do wody. Tych aspektów należy unikać. Ponadto obszar roboczy Landroid powinien również wykluczać przeszkody o wysokości od 2 cm - 10 cm. Drzewo Należy unikać korzeni, które pojawiają się z ziemi, aby zapobiec uszkodzeniom.

7 Max.2cm Maks. 10 cm Max.2.5cm Depresja i guzki Jeśli pojawią się duże nierówności (powyżej 2 cm) lub zagłębienia (o szerokości większej niż 10 cm i głębokości powyżej 2.5 cm), upewnij się, że ostrze dotknie ziemi lub jeśli Landroid utknie. W takim przypadku należy albo wygładzić nachylenie, albo wykluczyć te obszary z operacji Landroid. Stoki Twój robot Landroid może bezpiecznie wspinać się do 35% (20 ) **, więc unikaj obszarów bardziej stromych. ** Jak obliczyć nachylenie trawnika: Elewacja Maks. Nachylenie 35% Nachylenie będzie: 35 cm (Elewacja) 35% (nachylenie) 100 cm (Długi) Długość Umieść linię graniczną na zboczu Górna linia graniczna Dolna linia graniczna Dolna linia graniczna Górna linia graniczna nie powinna być umieszczona na zboczu o stromości większej niż 35% (20 ) i powinna być umieszczona 26 cm od jakiejkolwiek przeszkody. Dolna linia graniczna nie powinna być umieszczona na zboczu o nachyleniu większym niż 17% (10 ) i powinna być umieszczona w odległości co najmniej 40 cm od jakiejkolwiek przeszkody po umieszczeniu na nachyleniu 17%. UWAGA: Dolna linia graniczna nie może przekroczyć stoku ze stromością przekraczającą 17%, ponieważ robot Landroid przesunie się po linii, zwłaszcza gdy trawa jest mokra. Umieść linię graniczną w rogu Jeśli chcesz, aby Landroid obracał się pod kątem prostym, obniż granicę, jak pokazano.

8 Przegląd Twój robot Landroid musi wiedzieć, gdzie przycinać. Używając linii granicznych, określisz obszar roboczy robota Landroid i utworzysz niewidzialne ogrodzenie. Kabel ten prowadzi również Landroid do stacji ładującej. "Uwaga: W pewnych warunkach dodatkowe pola magnetyczne generowane przez stalowe pręty (pręty zbrojeniowe) znajdują się zwykle w podziemnych budynkach, takich jak parkingi lub podziemne budynki.

9 Hangar może powodować zakłócenia nawigacyjne w kosiarce zautomatyzowanej. " Jeśli twój sąsiad używa również Landroid, musisz zostawić co najmniej 1 metr między linią graniczną a sąsiadem.

10 Instalacja Umieść bazę ładującą Znajdź płaską powierzchnię podstawy ładującej, która powinna być sucha i z dala od bezpośredniego światła słonecznego. Adapter można zamontować na ścianie. Podstawę ładującą Landroid można umieścić przy ścianie lub ogrodzeniu, przy czym ładowarka jest skierowana w stronę trawnika. Jeśli to możliwe, umieść stojak do ładowania w chłodnym miejscu, najlepiej w chłodnym miejscu. Upewnij się, że adapter i gniazdo zasilania są zawsze w suchym miejscu. Możesz teraz trwale przymocować podstawę ładującą do podłogi, dokręcając dołączony stojak za pomocą dostarczonego klucza sześciokątnego. Stacja ładująca musi być umieszczona na stosunkowo płaskiej podłodze. Nie można go umieścić na pochyłej powierzchni lub tam, gdzie wygina deskę.

11 Naładuj Landroid przed pierwszą operacją Podczas podłączania przewodu zasilającego stacji ładującej adapter, wyrównaj nacięcie na przewodzie zasilającym (b) z wycięciem na adapterze (a). Podłącz adapter do gniazdka elektrycznego. Dioda LED na stacji ładującej zaświeci się na czerwono. Gdy Landroid jest wyłączony, robot Landroid jest ręcznie zadokowany na stacji ładującej. Zielone światło na podstawie ładowania zmieni kolor na zielony, a robot Landroid rozpocznie ładowanie. Jeśli przewód zasilający znajduje się w obszarze roboczym robota Landroid, możesz go zakopać w razie potrzeby. UWAGA: Jeśli chcesz podłączyć adapter do wewnętrznego gniazda zasilania, musisz poprowadzić przewód zasilający przez otwór w ścianie. CZER WONY CZARNY Odłóż linię graniczną Przed ustaleniem linii granicznej zaleca się przecięcie trawy wzdłuż granicy za pomocą konwencjonalnej kosiarki lub kosiarki. Następnie poprowadź przewody jak najbliżej ziemi, aby zapobiec przypadkowemu przecięciu przewodów przez robot Landroid. Linia graniczna jest zasilana przy bardzo niskich napięciach i jest całkowicie bezpieczna dla ludzi i zwierząt. Wyciągnij odcinek granicy 80 cm i przymocuj go do ziemi w pobliżu podstawy ładowania. Po tym, po związaniu linii granicznej, ten koniec linii granicznej (W-drut) zostanie połączony z CZARNYM terminalem. UWAGA: Rozszerzona linia graniczna nie powinna przekraczać 400 m, w przeciwnym razie może powodować problemy z sygnałem.

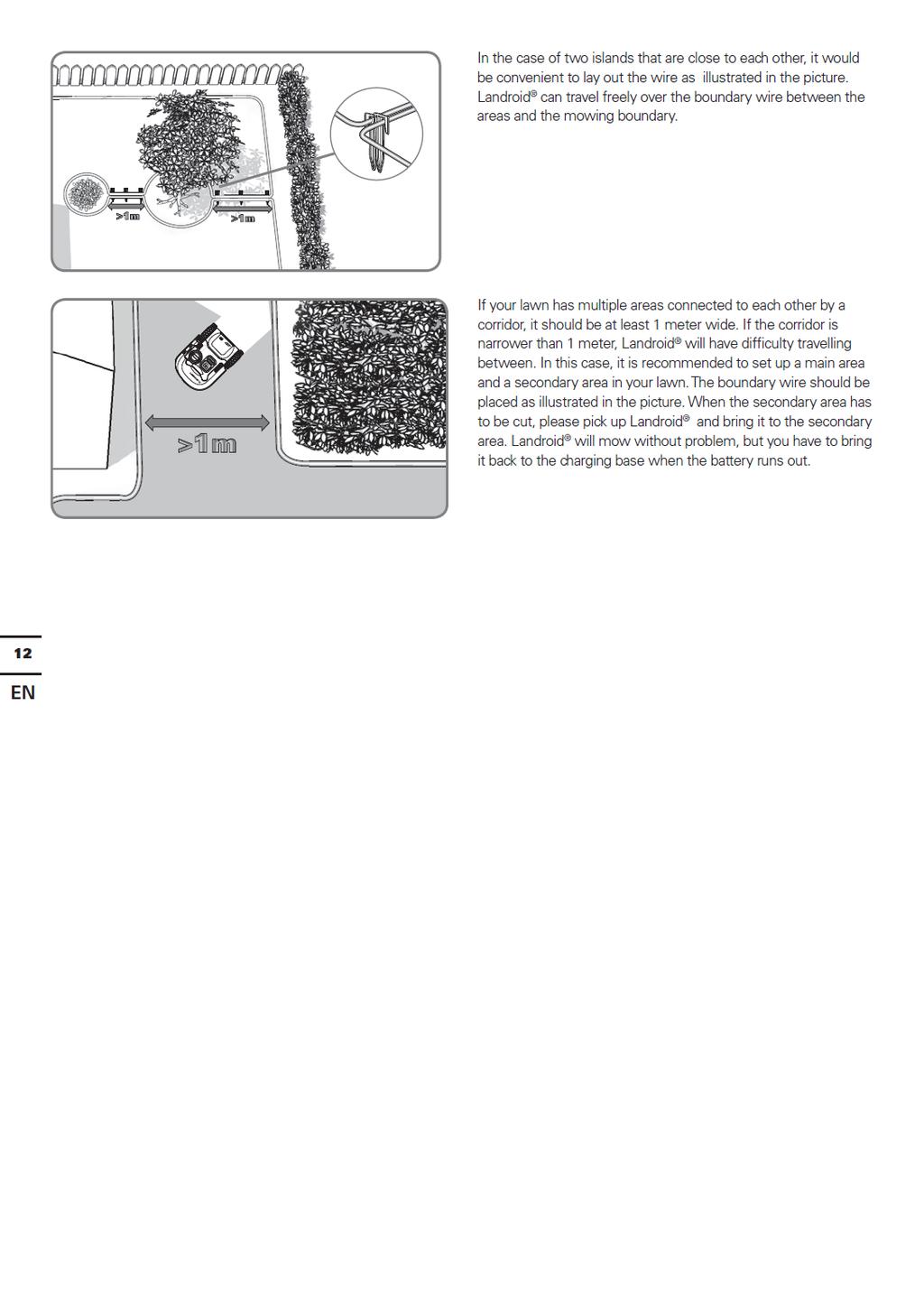

12 W przypadku dwóch wysp, które są blisko siebie, byłoby dogodne rozmieszczenie drutów, jak pokazano. Landroid może swobodnie podróżować po linii granicznej między obszarem a granicą koszenia. Jeśli trawnik ma wiele obszarów połączonych ze sobą korytarzem, powinien on mieć szerokość co najmniej 1 m. Jeśli korytarz jest węższy niż 1 m, Landroid będzie miał trudności z przemieszczaniem się między nimi. W takim przypadku zaleca się ustawienie głównego obszaru i podobszaru na trawniku. Linia graniczna powinna być umieszczona tak, jak pokazano. Kiedy musisz przeciąć obszar drugorzędny, podnieś robot Landroid i zanieś go na obszar dodatkowy. Landroid bez problemu pokroi trawę, ale gdy bateria się wyczerpie, musisz przynieść ją z powrotem do stacji ładującej.

13 Ukończ całą konfigurację linii granicznej Jak pokazano na rysunku, linia brzegowa jest położona wokół obszaru roboczego. Po ustaleniu linii granicznej trzymaj robot Landroid z dala od bazy ładowania. Przywróć linię graniczną do podstawy ładującej, pozostaw fragment drutu (OUTDrut) około 80 cm i odetnij go. Włóż dwa końce końców do rowków w podstawie ładującej. Zdejmij plastikową skórę na końcu dwóch przewodów (około 1 cm), podłącz gołą końcówkę przewodu W do CZARNEGO zacisku i podłącz koniec przewodu OUT do zacisku RED. UWAGA: Jeśli chcesz przedłużyć linię graniczną, Patrz "Podłączanie linii granicznej" w Podręczniku użytkownika, aby uzyskać instrukcje. OUT DRUT W DRUT OUT IN

14 Sprawdź Przed rozpoczęciem koszenia po raz pierwszy upewnij się, że w obszarze roboczym Landroid nie ma żadnych przedmiotów, takich jak zabawki i gałęzie... Ustaw wysokość cięcia na maksymalny poziom (60 mm). Umieść Landroid kilka m przed bazą ładującą. Naciskaj AAAA., aż Landroid otworzy się i wprowadź domyślny PIN Tylko Tylko w celach informacyjnych Naciśnij, a następnie, aby wprowadzić Landroid do stacji ładującej. Landroid połączy się z bazą ładowania wzdłuż linii granicznej. Tylko w celach informacyjnych

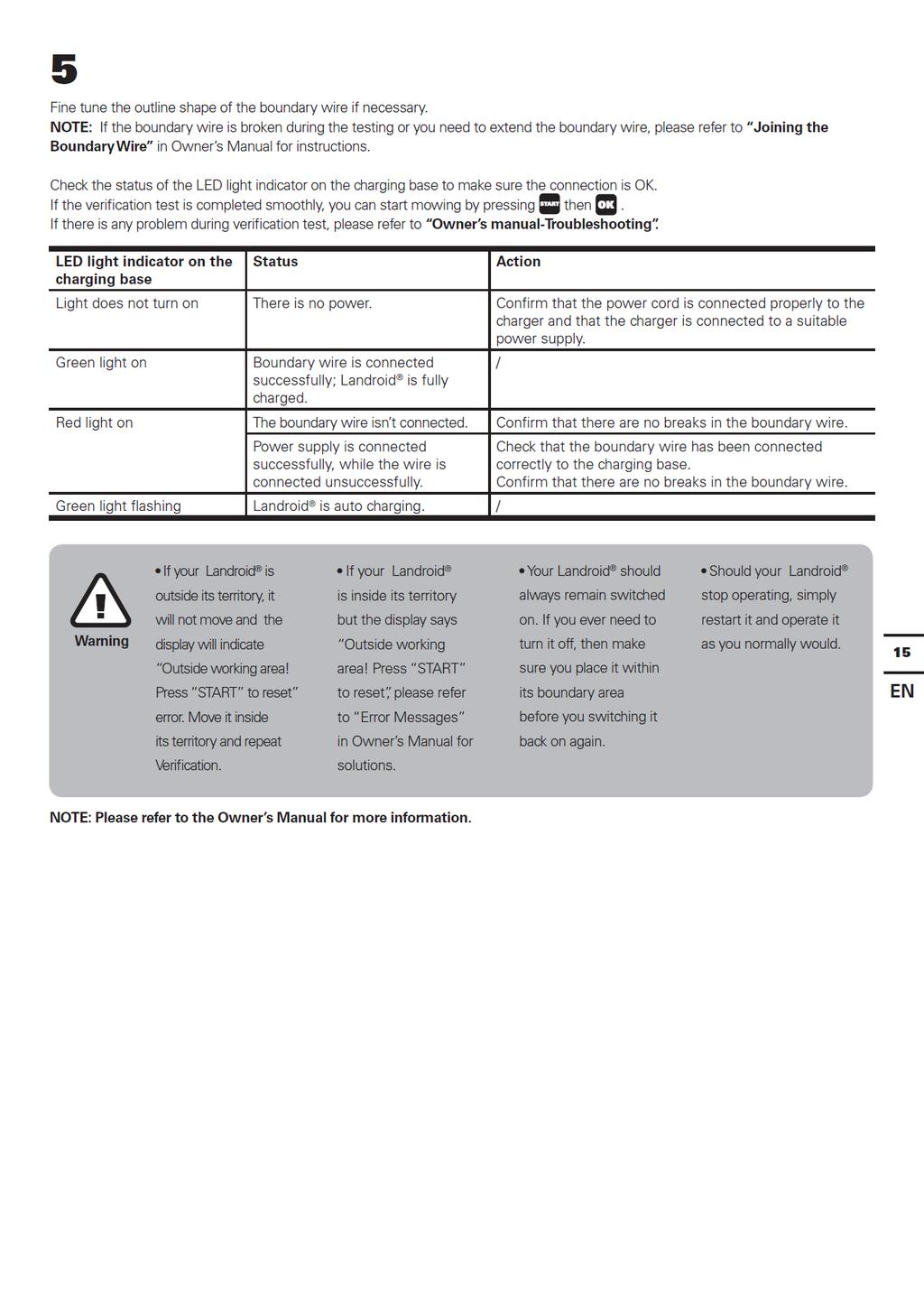

15 W razie potrzeby dostosuj kształt konturu linii granicznej. UWAGA: Jeśli linia graniczna zostanie przerwana podczas testu lub jeśli konieczne jest przedłużenie linii granicznej, Patrz "Podłączanie linii granicznej" w instrukcji obsługi w celu uzyskania instrukcji. Sprawdź stan diod LED na podstawie ładowania, aby upewnić się, że połączenie jest OK. Jeśli test weryfikacyjny zakończy się pomyślnie, możesz nacisnąć i rozpocząć koszenie. Jeśli podczas testu weryfikacyjnego wystąpią jakiekolwiek problemy, zapoznaj się z "Instrukcją obsługi - rozwiązywanie problemów" Wskaźnik LED na podstawie ładowania Światło nie może być włączone Stan Brak zasilania. Akcja Upewnij się, że przewód zasilający jest prawidłowo podłączony do ładowarki i że ładowarka jest podłączona do odpowiedniego źródła zasilania. / Zielone światło jest włączone Linia graniczna jest połączona pomyślnie, Landroid jest w pełni naładowany. Czerwone światło włączone Linia graniczna nie jest połączona. Sprawdź, czy linia graniczna nie jest przerwana. Podłączenie zasilania powiodło się i Sprawdź, czy linia graniczna jest prawidłowo podłączona do połączenie przewodowe nie powiodło stacji ładującej. się. Sprawdź, czy linia graniczna nie jest przerwana. Migające zielone światło Landroid jest automatycznie / obciążany. Ostrzeżenie Jeśli Twój robot Landroid znajduje się poza granicą, nie będzie się poruszał, a na wyświetlaczu pojawi się "Zewnętrzny obszar roboczy! Naciśnij "START", aby zresetować "Błąd. Przenieś go na swój obszar i powtórz weryfikację. Jeśli Twój robot Landroid znajduje się na jego terytorium, ale wyświetlacz pokazuje "Zewnętrzny obszar roboczy! Naciśnij "START", aby zresetować ", Patrz" Komunikat o błędzie "w Podręczniku użytkownika, aby znaleźć rozwiązanie. Twój robot Landroid powinien być zawsze otwarty. Jeśli chcesz go wyłączyć, pamiętaj o umieszczeniu go w obszarze ograniczającym przed ponownym otwarciem. Jeśli twój robot Landroid przestanie działać, po prostu uruchom ponownie komputer i postępuj zgodnie ze zwykłą praktyką. UWAGA: Więcej informacji można znaleźć w podręczniku użytkownika.

16 Ustawienie Po pierwsze, ustaw wysokość na żądany poziom trawnika po cięciu, a możesz ustawić go ręcznie lub korzystając z aplikacji mobilnej. Aby ręcznie zaprogramować Landroid, naciśnij, aby przejść do strony nawigacji, tak jak pokazano na rysunku. Ustawienia Usławienia ogólne Język Format czasu Format daty Ustaw datę i godzinę Deszcz zaczyna się opóźniać Ustaw WIFI Diagnoza * Tylko w celach informacyjnych Strona nawigacji Czas pracy Automatyczny czas pracy Niestandardowy czas pracy Zdefiniowany obszar Niestandardowy obszar roboczy * Tylko serwis posprzedażny Bezpiec zeństw o Zmień PIN kod

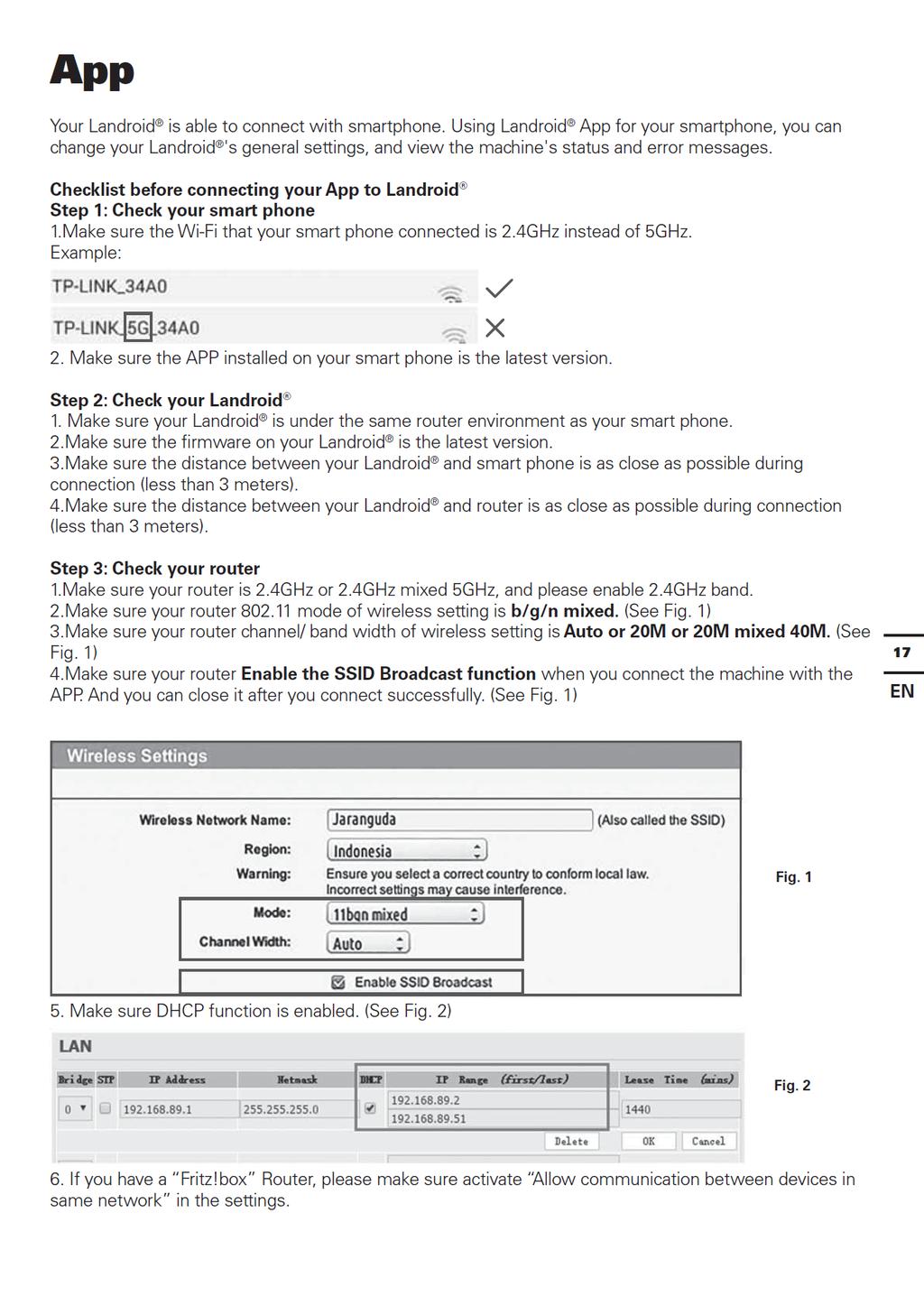

17 App Twój robot Landroid można podłączyć do smartfona. Używasz Landroida? Dzięki aplikacji na smartfona możesz zmienić ogólne ustawienia Landroid i wyświetlić komunikaty o stanie i błędach urządzenia. Połącz aplikację z listą przed Landroid Krok 1: Sprawdź swój smartfon 1. Upewnij się, że Wi-Fi podłączone do smartfona to 2.4 GHz zamiast 5 GHz. Przykład: 2. Upewnij się, że aplikacja zainstalowana na smartfonie jest najnowszą wersją. Krok 2: Sprawdź swój robot Landroid 1. Upewnij się, że Landroid znajduje się w tym samym środowisku routera, co smartfon. 2. Upewnij się, że oprogramowanie układowe w Landroid jest najnowszą wersją. 3. Upewnij się, że odległość między urządzeniem Landroid a smartfonem jest możliwie najbliższa połączeniu (mniej niż 3 metry). 4. Upewnij się, że odległość między robotem Landroid a routerem jest możliwie najbliższa (mniej niż 3 metry) podczas połączenia. Krok 3: Sprawdź swój router 1. Upewnij się, że twój router ma częstotliwość 2.4 GHz lub 2.4 GHz, 5 GHz, i włącz pasmo 2.4 GHz. 2. Upewnij się, że tryb konfiguracji bezprzewodowego routera to mieszany b / g / n. (Patrz rysunek 1) 3. Upewnij się, że bezprzewodowo ustawiony kanał routera / przepustowość to Auto lub 20M lub 20M Hybrid 40M. (Patrz rysunek 1) 4. Upewnij się, że router włącza rozgłaszanie SSID podczas podłączania urządzenia do aplikacji. Możesz go zamknąć po udanym połączeniu. (Patrz rysunek 1) Rysunek Upewnij się, że funkcja DHCP jest włączona. (Patrz rysunek 2) Rysunek Jeśli masz router "Fritz! Box", pamiętaj, aby w ustawieniach włączyć "Zezwalaj na komunikację między urządzeniami w tej samej sieci".

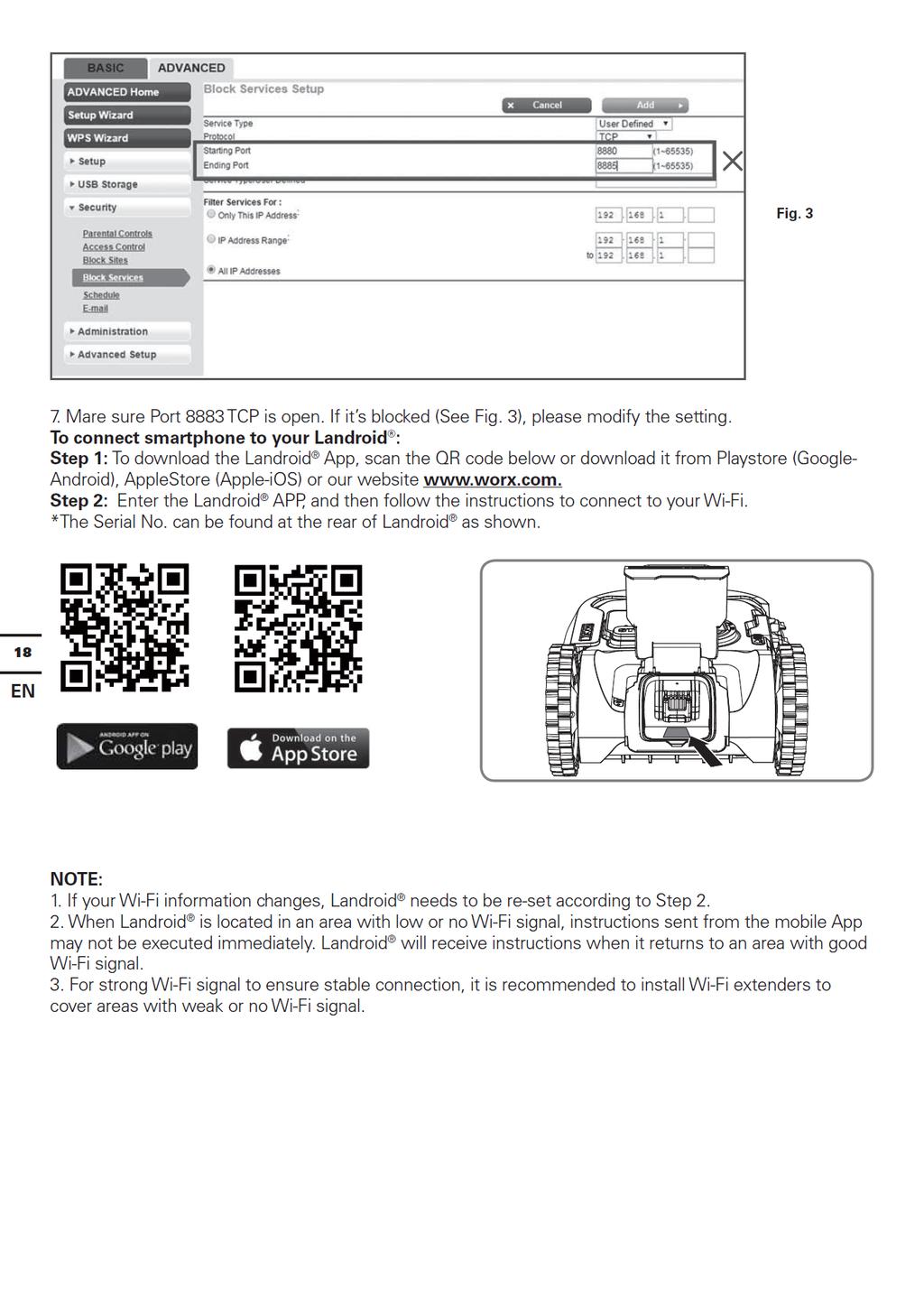

18 Rysunek Upewnij się, że port TCP 8883 jest otwarty. Jeśli jest zablokowany (Patrz Rysunek 3), zmodyfikuj ustawienia. Podłącz swój smartfon do Landroid : Krok 1: Aby pobrać aplikację Landroid, zeskanuj poniższy kod QR lub pobierz go z Playstore (Google-Android), AppleStore (Apple-iOS) lub naszej witryny Krok 2: Wejdź do Landroid APP i postępuj zgodnie z instrukcjami, aby połączyć się z Wi-Fi. * Jak pokazano, numer seryjny można znaleźć za Landroid. UWAGA: 1. Jeśli zmieniasz informacje Wi-Fi, musisz zresetować Landroid zgodnie z krokiem Gdy Landroid znajduje się w obszarze, w którym sygnał Wi-Fi jest niski lub nie ma sygnału Wi-Fi, instrukcje wysyłane z aplikacji mobilnej mogą nie zostać wykonane natychmiast. Gdy Landroid zwróci obszar z dobrym sygnałem Wi-Fi, otrzyma instrukcję. 3. Aby uzyskać silny sygnał Wi-Fi, aby zapewnić stabilne połączenie, zaleca się zainstalowanie przedłużacza Wi-Fi do pokrycia obszarów o słabych sygnałach Wi-Fi lub braku sygnału Wi-Fi.
