SPECYFIKACJA TECHNICZNA. Dostawa i montaż systemu parkingowego na parkingu przy ul. Dmowskiego w Bielsku-Białej

Transkrypt

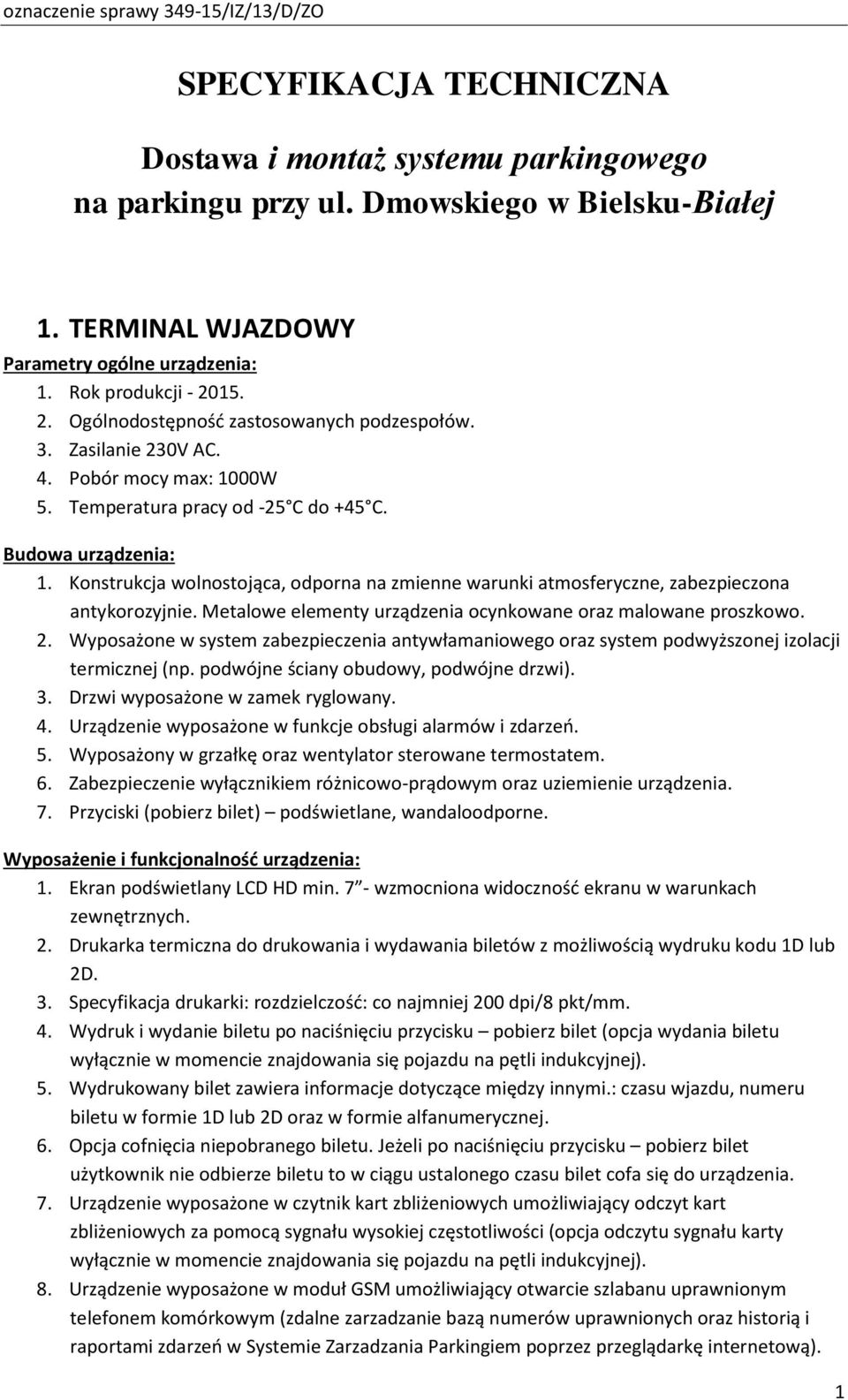

1 SPECYFIKACJA TECHNICZNA Dostawa i montaż systemu parkingowego na parkingu przy ul. Dmowskiego w Bielsku-Białej 1. TERMINAL WJAZDOWY Parametry ogólne urządzenia: 1. Rok produkcji Ogólnodostępność zastosowanych podzespołów. 3. Zasilanie 230V AC. 4. Pobór mocy max: 1000W 5. Temperatura pracy od -25 C do +45 C. Budowa urządzenia: 1. Konstrukcja wolnostojąca, odporna na zmienne warunki atmosferyczne, zabezpieczona antykorozyjnie. Metalowe elementy urządzenia ocynkowane oraz malowane proszkowo. 2. Wyposażone w system zabezpieczenia antywłamaniowego oraz system podwyższonej izolacji termicznej (np. podwójne ściany obudowy, podwójne drzwi). 3. Drzwi wyposażone w zamek ryglowany. 4. Urządzenie wyposażone w funkcje obsługi alarmów i zdarzeń. 5. Wyposażony w grzałkę oraz wentylator sterowane termostatem. 6. Zabezpieczenie wyłącznikiem różnicowo-prądowym oraz uziemienie urządzenia. 7. Przyciski (pobierz bilet) podświetlane, wandaloodporne. Wyposażenie i funkcjonalność urządzenia: 1. Ekran podświetlany LCD HD min. 7 - wzmocniona widoczność ekranu w warunkach zewnętrznych. 2. Drukarka termiczna do drukowania i wydawania biletów z możliwością wydruku kodu 1D lub 2D. 3. Specyfikacja drukarki: rozdzielczość: co najmniej 200 dpi/8 pkt/mm. 4. Wydruk i wydanie biletu po naciśnięciu przycisku pobierz bilet (opcja wydania biletu wyłącznie w momencie znajdowania się pojazdu na pętli indukcyjnej). 5. Wydrukowany bilet zawiera informacje dotyczące między innymi.: czasu wjazdu, numeru biletu w formie 1D lub 2D oraz w formie alfanumerycznej. 6. Opcja cofnięcia niepobranego biletu. Jeżeli po naciśnięciu przycisku pobierz bilet użytkownik nie odbierze biletu to w ciągu ustalonego czasu bilet cofa się do urządzenia. 7. Urządzenie wyposażone w czytnik kart zbliżeniowych umożliwiający odczyt kart zbliżeniowych za pomocą sygnału wysokiej częstotliwości (opcja odczytu sygnału karty wyłącznie w momencie znajdowania się pojazdu na pętli indukcyjnej). 8. Urządzenie wyposażone w moduł GSM umożliwiający otwarcie szlabanu uprawnionym telefonem komórkowym (zdalne zarzadzanie bazą numerów uprawnionych oraz historią i raportami zdarzeń w Systemie Zarzadzania Parkingiem poprzez przeglądarkę internetową). 1

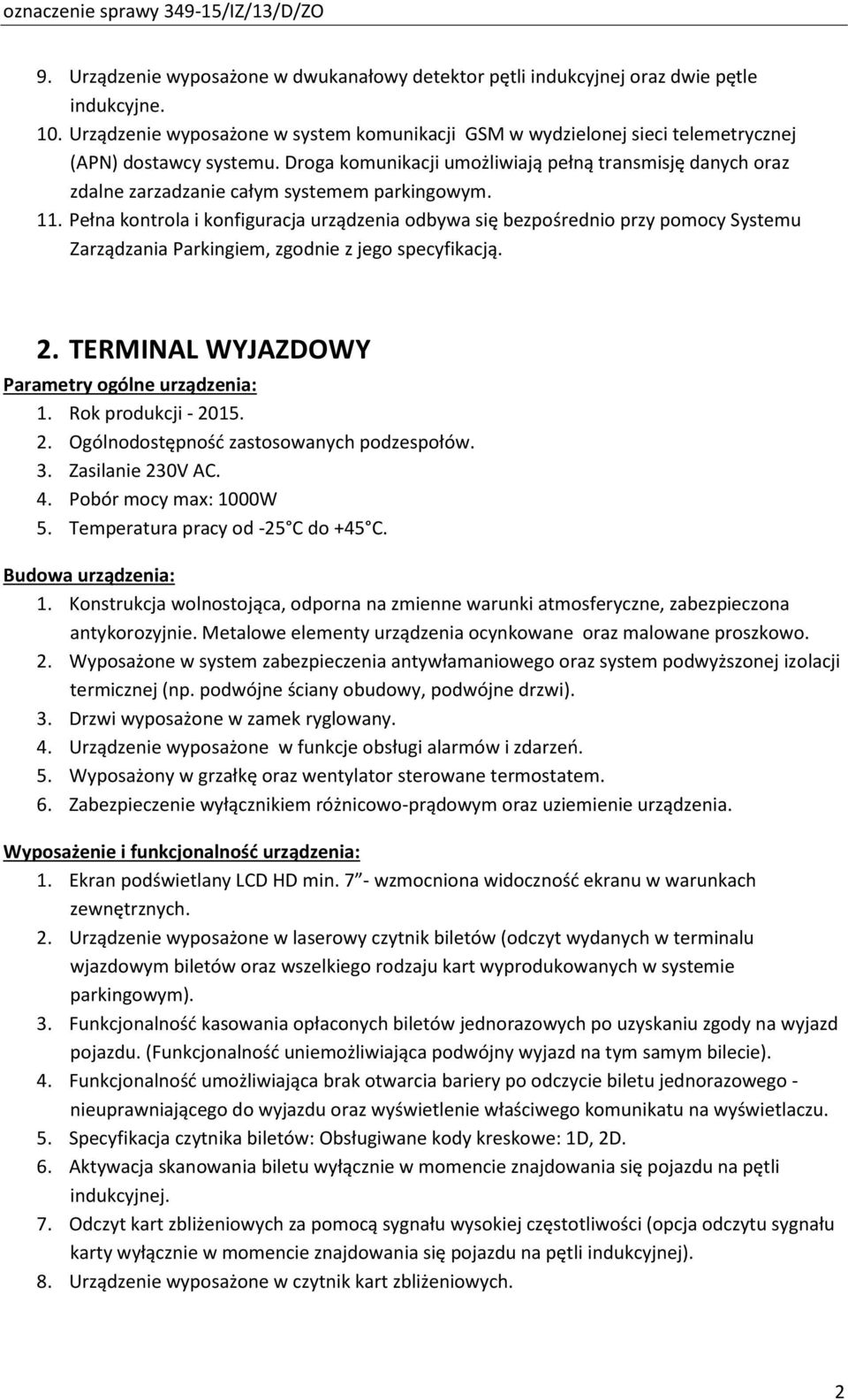

2 9. Urządzenie wyposażone w dwukanałowy detektor pętli indukcyjnej oraz dwie pętle indukcyjne. 10. Urządzenie wyposażone w system komunikacji GSM w wydzielonej sieci telemetrycznej (APN) dostawcy systemu. Droga komunikacji umożliwiają pełną transmisję danych oraz zdalne zarzadzanie całym systemem parkingowym. 11. Pełna kontrola i konfiguracja urządzenia odbywa się bezpośrednio przy pomocy Systemu Zarządzania Parkingiem, zgodnie z jego specyfikacją. 2. TERMINAL WYJAZDOWY Parametry ogólne urządzenia: 1. Rok produkcji Ogólnodostępność zastosowanych podzespołów. 3. Zasilanie 230V AC. 4. Pobór mocy max: 1000W 5. Temperatura pracy od -25 C do +45 C. Budowa urządzenia: 1. Konstrukcja wolnostojąca, odporna na zmienne warunki atmosferyczne, zabezpieczona antykorozyjnie. Metalowe elementy urządzenia ocynkowane oraz malowane proszkowo. 2. Wyposażone w system zabezpieczenia antywłamaniowego oraz system podwyższonej izolacji termicznej (np. podwójne ściany obudowy, podwójne drzwi). 3. Drzwi wyposażone w zamek ryglowany. 4. Urządzenie wyposażone w funkcje obsługi alarmów i zdarzeń. 5. Wyposażony w grzałkę oraz wentylator sterowane termostatem. 6. Zabezpieczenie wyłącznikiem różnicowo-prądowym oraz uziemienie urządzenia. Wyposażenie i funkcjonalność urządzenia: 1. Ekran podświetlany LCD HD min. 7 - wzmocniona widoczność ekranu w warunkach zewnętrznych. 2. Urządzenie wyposażone w laserowy czytnik biletów (odczyt wydanych w terminalu wjazdowym biletów oraz wszelkiego rodzaju kart wyprodukowanych w systemie parkingowym). 3. Funkcjonalność kasowania opłaconych biletów jednorazowych po uzyskaniu zgody na wyjazd pojazdu. (Funkcjonalność uniemożliwiająca podwójny wyjazd na tym samym bilecie). 4. Funkcjonalność umożliwiająca brak otwarcia bariery po odczycie biletu jednorazowego - nieuprawniającego do wyjazdu oraz wyświetlenie właściwego komunikatu na wyświetlaczu. 5. Specyfikacja czytnika biletów: Obsługiwane kody kreskowe: 1D, 2D. 6. Aktywacja skanowania biletu wyłącznie w momencie znajdowania się pojazdu na pętli indukcyjnej. 7. Odczyt kart zbliżeniowych za pomocą sygnału wysokiej częstotliwości (opcja odczytu sygnału karty wyłącznie w momencie znajdowania się pojazdu na pętli indukcyjnej). 8. Urządzenie wyposażone w czytnik kart zbliżeniowych. 2

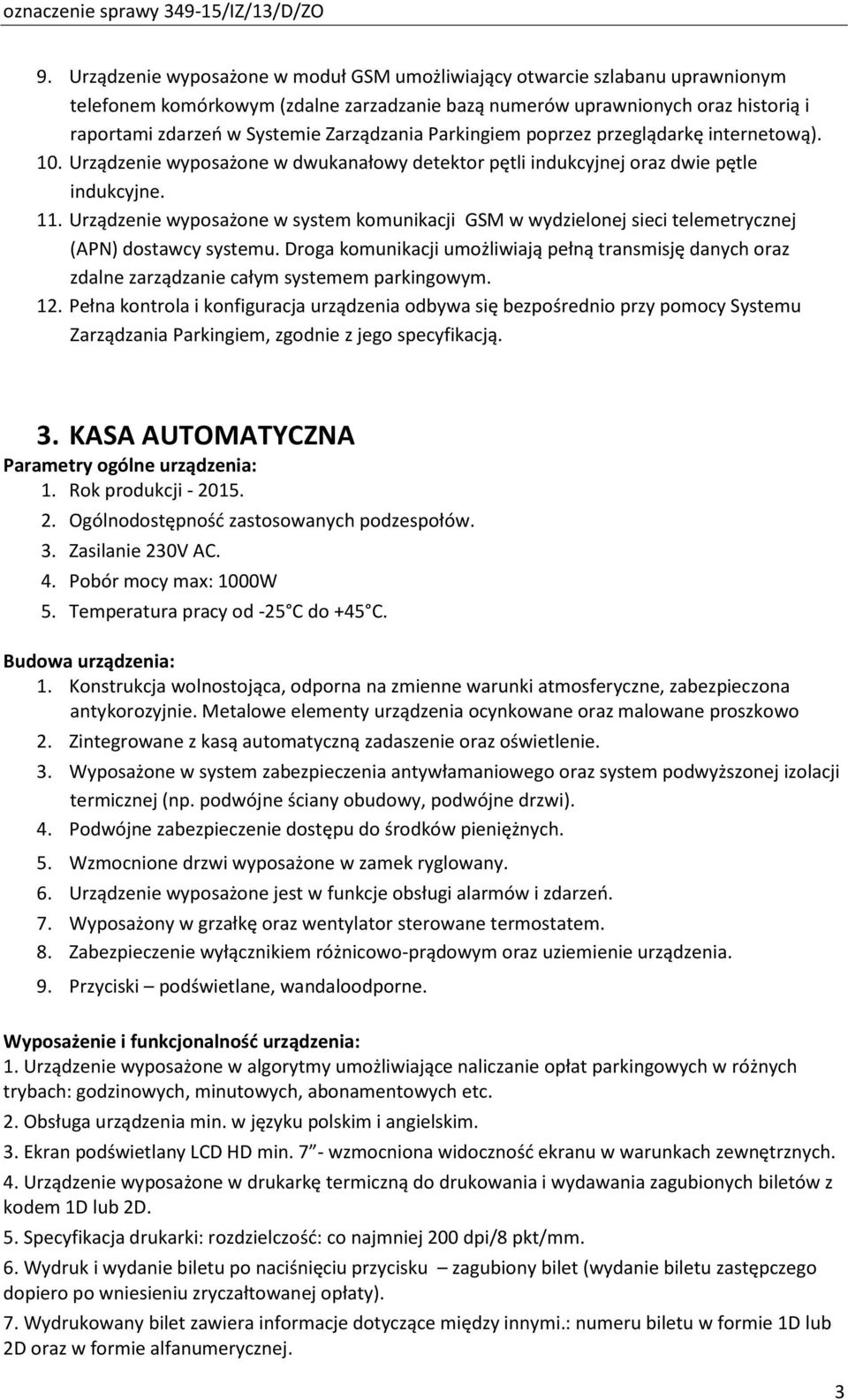

3 9. Urządzenie wyposażone w moduł GSM umożliwiający otwarcie szlabanu uprawnionym telefonem komórkowym (zdalne zarzadzanie bazą numerów uprawnionych oraz historią i raportami zdarzeń w Systemie Zarządzania Parkingiem poprzez przeglądarkę internetową). 10. Urządzenie wyposażone w dwukanałowy detektor pętli indukcyjnej oraz dwie pętle indukcyjne. 11. Urządzenie wyposażone w system komunikacji GSM w wydzielonej sieci telemetrycznej (APN) dostawcy systemu. Droga komunikacji umożliwiają pełną transmisję danych oraz zdalne zarządzanie całym systemem parkingowym. 12. Pełna kontrola i konfiguracja urządzenia odbywa się bezpośrednio przy pomocy Systemu Zarządzania Parkingiem, zgodnie z jego specyfikacją. 3. KASA AUTOMATYCZNA Parametry ogólne urządzenia: 1. Rok produkcji Ogólnodostępność zastosowanych podzespołów. 3. Zasilanie 230V AC. 4. Pobór mocy max: 1000W 5. Temperatura pracy od -25 C do +45 C. Budowa urządzenia: 1. Konstrukcja wolnostojąca, odporna na zmienne warunki atmosferyczne, zabezpieczona antykorozyjnie. Metalowe elementy urządzenia ocynkowane oraz malowane proszkowo 2. Zintegrowane z kasą automatyczną zadaszenie oraz oświetlenie. 3. Wyposażone w system zabezpieczenia antywłamaniowego oraz system podwyższonej izolacji termicznej (np. podwójne ściany obudowy, podwójne drzwi). 4. Podwójne zabezpieczenie dostępu do środków pieniężnych. 5. Wzmocnione drzwi wyposażone w zamek ryglowany. 6. Urządzenie wyposażone jest w funkcje obsługi alarmów i zdarzeń. 7. Wyposażony w grzałkę oraz wentylator sterowane termostatem. 8. Zabezpieczenie wyłącznikiem różnicowo-prądowym oraz uziemienie urządzenia. 9. Przyciski podświetlane, wandaloodporne. Wyposażenie i funkcjonalność urządzenia: 1. Urządzenie wyposażone w algorytmy umożliwiające naliczanie opłat parkingowych w różnych trybach: godzinowych, minutowych, abonamentowych etc. 2. Obsługa urządzenia min. w języku polskim i angielskim. 3. Ekran podświetlany LCD HD min. 7 - wzmocniona widoczność ekranu w warunkach zewnętrznych. 4. Urządzenie wyposażone w drukarkę termiczną do drukowania i wydawania zagubionych biletów z kodem 1D lub 2D. 5. Specyfikacja drukarki: rozdzielczość: co najmniej 200 dpi/8 pkt/mm. 6. Wydruk i wydanie biletu po naciśnięciu przycisku zagubiony bilet (wydanie biletu zastępczego dopiero po wniesieniu zryczałtowanej opłaty). 7. Wydrukowany bilet zawiera informacje dotyczące między innymi.: numeru biletu w formie 1D lub 2D oraz w formie alfanumerycznej. 3

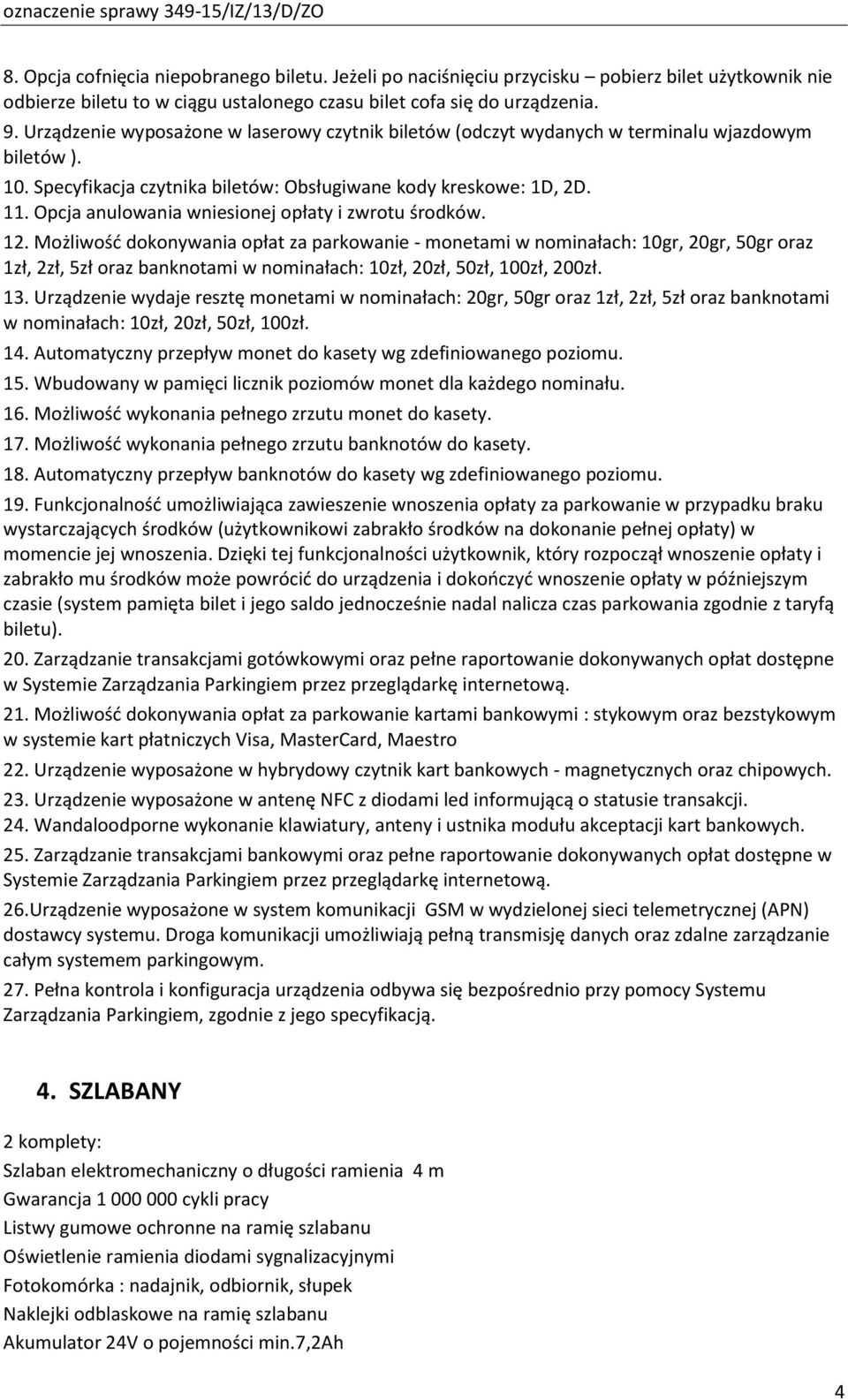

4 8. Opcja cofnięcia niepobranego biletu. Jeżeli po naciśnięciu przycisku pobierz bilet użytkownik nie odbierze biletu to w ciągu ustalonego czasu bilet cofa się do urządzenia. 9. Urządzenie wyposażone w laserowy czytnik biletów (odczyt wydanych w terminalu wjazdowym biletów ). 10. Specyfikacja czytnika biletów: Obsługiwane kody kreskowe: 1D, 2D. 11. Opcja anulowania wniesionej opłaty i zwrotu środków. 12. Możliwość dokonywania opłat za parkowanie - monetami w nominałach: 10gr, 20gr, 50gr oraz 1zł, 2zł, 5zł oraz banknotami w nominałach: 10zł, 20zł, 50zł, 100zł, 200zł. 13. Urządzenie wydaje resztę monetami w nominałach: 20gr, 50gr oraz 1zł, 2zł, 5zł oraz banknotami w nominałach: 10zł, 20zł, 50zł, 100zł. 14. Automatyczny przepływ monet do kasety wg zdefiniowanego poziomu. 15. Wbudowany w pamięci licznik poziomów monet dla każdego nominału. 16. Możliwość wykonania pełnego zrzutu monet do kasety. 17. Możliwość wykonania pełnego zrzutu banknotów do kasety. 18. Automatyczny przepływ banknotów do kasety wg zdefiniowanego poziomu. 19. Funkcjonalność umożliwiająca zawieszenie wnoszenia opłaty za parkowanie w przypadku braku wystarczających środków (użytkownikowi zabrakło środków na dokonanie pełnej opłaty) w momencie jej wnoszenia. Dzięki tej funkcjonalności użytkownik, który rozpoczął wnoszenie opłaty i zabrakło mu środków może powrócić do urządzenia i dokończyć wnoszenie opłaty w późniejszym czasie (system pamięta bilet i jego saldo jednocześnie nadal nalicza czas parkowania zgodnie z taryfą biletu). 20. Zarządzanie transakcjami gotówkowymi oraz pełne raportowanie dokonywanych opłat dostępne w Systemie Zarządzania Parkingiem przez przeglądarkę internetową. 21. Możliwość dokonywania opłat za parkowanie kartami bankowymi : stykowym oraz bezstykowym w systemie kart płatniczych Visa, MasterCard, Maestro 22. Urządzenie wyposażone w hybrydowy czytnik kart bankowych - magnetycznych oraz chipowych. 23. Urządzenie wyposażone w antenę NFC z diodami led informującą o statusie transakcji. 24. Wandaloodporne wykonanie klawiatury, anteny i ustnika modułu akceptacji kart bankowych. 25. Zarządzanie transakcjami bankowymi oraz pełne raportowanie dokonywanych opłat dostępne w Systemie Zarządzania Parkingiem przez przeglądarkę internetową. 26.Urządzenie wyposażone w system komunikacji GSM w wydzielonej sieci telemetrycznej (APN) dostawcy systemu. Droga komunikacji umożliwiają pełną transmisję danych oraz zdalne zarządzanie całym systemem parkingowym. 27. Pełna kontrola i konfiguracja urządzenia odbywa się bezpośrednio przy pomocy Systemu Zarządzania Parkingiem, zgodnie z jego specyfikacją. 4. SZLABANY 2 komplety: Szlaban elektromechaniczny o długości ramienia 4 m Gwarancja cykli pracy Listwy gumowe ochronne na ramię szlabanu Oświetlenie ramienia diodami sygnalizacyjnymi Fotokomórka : nadajnik, odbiornik, słupek Naklejki odblaskowe na ramię szlabanu Akumulator 24V o pojemności min.7,2ah 4

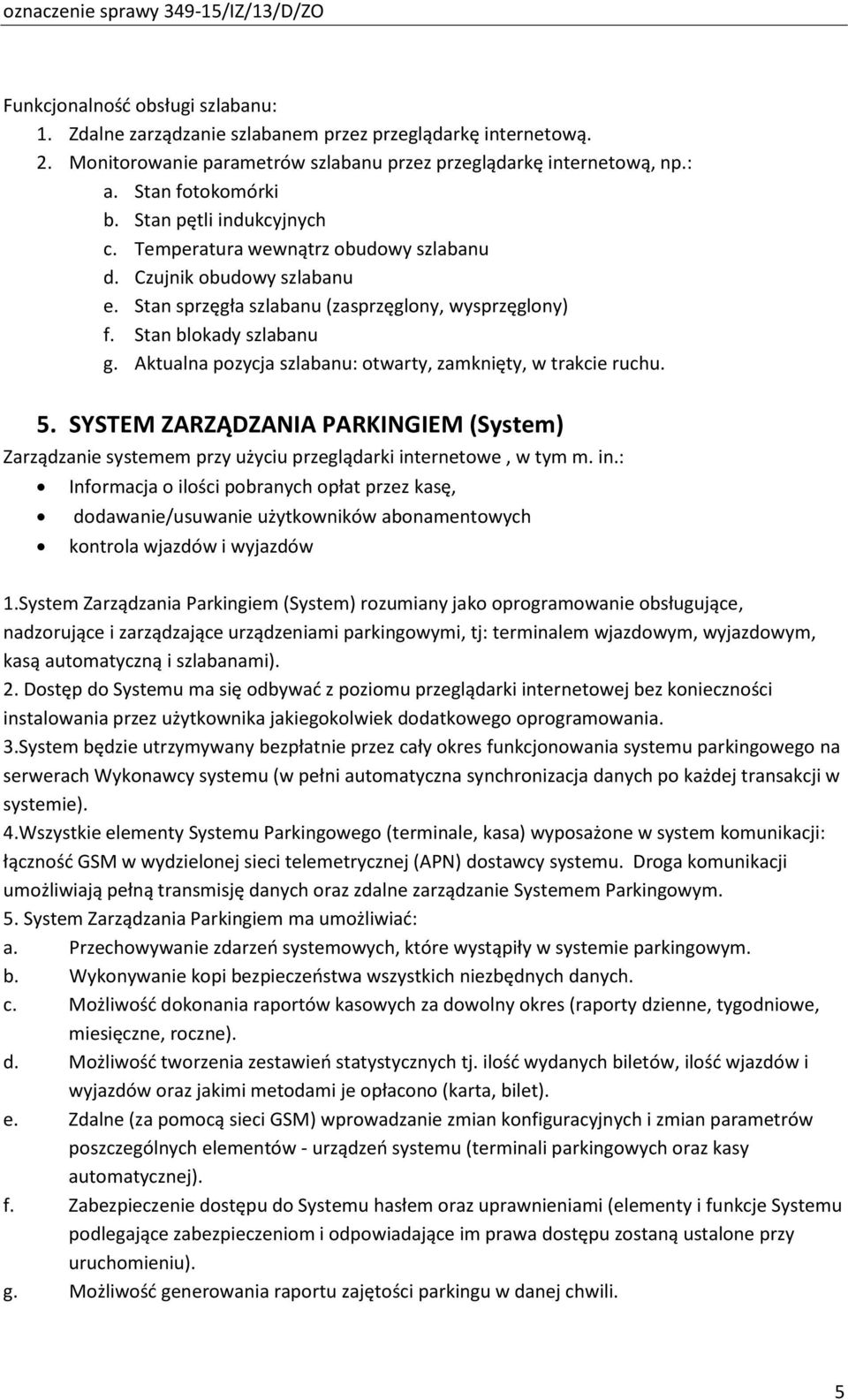

5 Funkcjonalność obsługi szlabanu: 1. Zdalne zarządzanie szlabanem przez przeglądarkę internetową. 2. Monitorowanie parametrów szlabanu przez przeglądarkę internetową, np.: a. Stan fotokomórki b. Stan pętli indukcyjnych c. Temperatura wewnątrz obudowy szlabanu d. Czujnik obudowy szlabanu e. Stan sprzęgła szlabanu (zasprzęglony, wysprzęglony) f. Stan blokady szlabanu g. Aktualna pozycja szlabanu: otwarty, zamknięty, w trakcie ruchu. 5. SYSTEM ZARZĄDZANIA PARKINGIEM (System) Zarządzanie systemem przy użyciu przeglądarki internetowe, w tym m. in.: Informacja o ilości pobranych opłat przez kasę, dodawanie/usuwanie użytkowników abonamentowych kontrola wjazdów i wyjazdów 1.System Zarządzania Parkingiem (System) rozumiany jako oprogramowanie obsługujące, nadzorujące i zarządzające urządzeniami parkingowymi, tj: terminalem wjazdowym, wyjazdowym, kasą automatyczną i szlabanami). 2. Dostęp do Systemu ma się odbywać z poziomu przeglądarki internetowej bez konieczności instalowania przez użytkownika jakiegokolwiek dodatkowego oprogramowania. 3.System będzie utrzymywany bezpłatnie przez cały okres funkcjonowania systemu parkingowego na serwerach Wykonawcy systemu (w pełni automatyczna synchronizacja danych po każdej transakcji w systemie). 4.Wszystkie elementy Systemu Parkingowego (terminale, kasa) wyposażone w system komunikacji: łączność GSM w wydzielonej sieci telemetrycznej (APN) dostawcy systemu. Droga komunikacji umożliwiają pełną transmisję danych oraz zdalne zarządzanie Systemem Parkingowym. 5. System Zarządzania Parkingiem ma umożliwiać: a. Przechowywanie zdarzeń systemowych, które wystąpiły w systemie parkingowym. b. Wykonywanie kopi bezpieczeństwa wszystkich niezbędnych danych. c. Możliwość dokonania raportów kasowych za dowolny okres (raporty dzienne, tygodniowe, miesięczne, roczne). d. Możliwość tworzenia zestawień statystycznych tj. ilość wydanych biletów, ilość wjazdów i wyjazdów oraz jakimi metodami je opłacono (karta, bilet). e. Zdalne (za pomocą sieci GSM) wprowadzanie zmian konfiguracyjnych i zmian parametrów poszczególnych elementów - urządzeń systemu (terminali parkingowych oraz kasy automatycznej). f. Zabezpieczenie dostępu do Systemu hasłem oraz uprawnieniami (elementy i funkcje Systemu podlegające zabezpieczeniom i odpowiadające im prawa dostępu zostaną ustalone przy uruchomieniu). g. Możliwość generowania raportu zajętości parkingu w danej chwili. 5

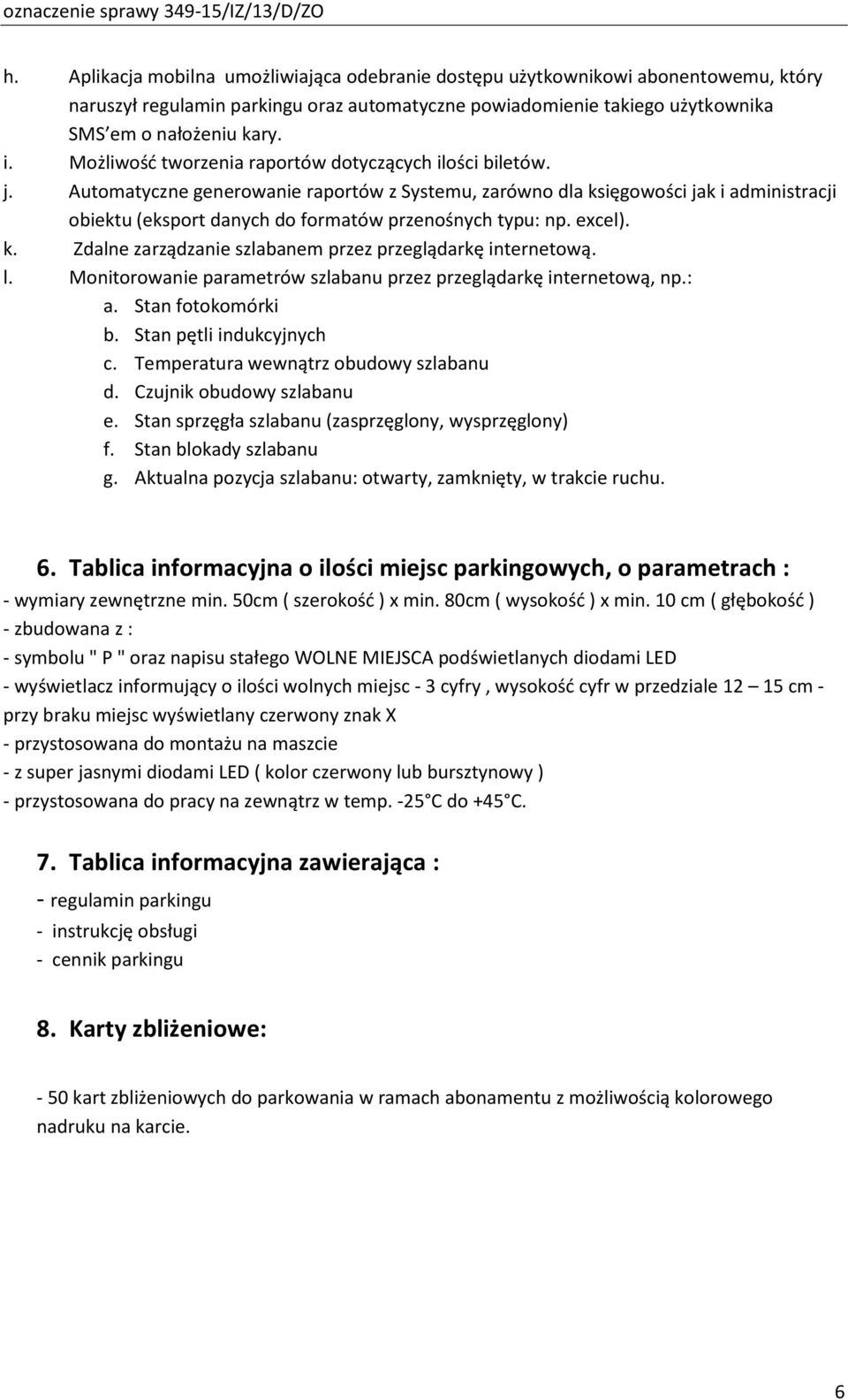

6 h. Aplikacja mobilna umożliwiająca odebranie dostępu użytkownikowi abonentowemu, który naruszył regulamin parkingu oraz automatyczne powiadomienie takiego użytkownika SMS em o nałożeniu kary. i. Możliwość tworzenia raportów dotyczących ilości biletów. j. Automatyczne generowanie raportów z Systemu, zarówno dla księgowości jak i administracji obiektu (eksport danych do formatów przenośnych typu: np. excel). k. Zdalne zarządzanie szlabanem przez przeglądarkę internetową. l. Monitorowanie parametrów szlabanu przez przeglądarkę internetową, np.: a. Stan fotokomórki b. Stan pętli indukcyjnych c. Temperatura wewnątrz obudowy szlabanu d. Czujnik obudowy szlabanu e. Stan sprzęgła szlabanu (zasprzęglony, wysprzęglony) f. Stan blokady szlabanu g. Aktualna pozycja szlabanu: otwarty, zamknięty, w trakcie ruchu. 6. Tablica informacyjna o ilości miejsc parkingowych, o parametrach : - wymiary zewnętrzne min. 50cm ( szerokość ) x min. 80cm ( wysokość ) x min. 10 cm ( głębokość ) - zbudowana z : - symbolu " P " oraz napisu stałego WOLNE MIEJSCA podświetlanych diodami LED - wyświetlacz informujący o ilości wolnych miejsc - 3 cyfry, wysokość cyfr w przedziale cm - przy braku miejsc wyświetlany czerwony znak X - przystosowana do montażu na maszcie - z super jasnymi diodami LED ( kolor czerwony lub bursztynowy ) - przystosowana do pracy na zewnątrz w temp. -25 C do +45 C. 7. Tablica informacyjna zawierająca : - regulamin parkingu - instrukcję obsługi - cennik parkingu 8. Karty zbliżeniowe: - 50 kart zbliżeniowych do parkowania w ramach abonamentu z możliwością kolorowego nadruku na karcie. 6
