Dane techniczne Easy Entrance TPB-M04 System kontroli dostępu z funkcją pobierania opłat

Transkrypt

1 Dane techniczne Easy Entrance TPB-M04 System kontroli dostępu z funkcją pobierania opłat

2 Urządzenie stantadardowe Wersja light Standard Premium Standardowe drzwiczki wykonane z TWS, kolorowane żywicą zgodnie z RAL 5012 Standardowe drzwiczki wykonane z TWS, kolorowane żywicą zgodnie z RAL 7043 Przyklad: opcja drzwiczek wykonanych z tworzywa TWS kolorowanych (jasnoniebieski) (neutralny szary ) żywicą zgodnie z kolorem RAL wybranym przez klienta (np. RAL 3020 czerowny) Konstrukcja Dlugość ramion Szerokość Wysokość Głębokość Materiał Stal nierdzewna AISI 304. Drzwiczki automatu z TWS z naklejkami z PCV o wysokiej Stal nierdzewna AISI 304. Drzwiczki automatu z TWS z naklejkami z PCV o Stal nierdzewna AISI 304. Drzwiczki automatu z TWS z naklejkami z PCV o wysokiej odporności na warunki atmosferyczne wysokiej odporności na warunki atmosferyczne odporności na warunki atmosferyczne Wyposażenie podstawowe Układ sterowania, wyświetlacz, urządzenie do wydawania reszty, zamknięcie Układ sterowania, wyświetlacz, urządzenie do wydawania reszty, zamknięcie Układ sterowania, wyświetlacz, urządzenie do wydawania reszty, zamknięcie identyczne z drzwiczkami automatu i kasy identyczne z drzwiczkami automatu i kasy identyczne z drzwiczkami automatu i kasy Organicznie przejścia W opcji poręcz lub ścianka W opcji poręcz lub ścianka W opcji poręcz lub ścianka Powierzchnia Stal nierdzewna z matowym wykończeniem Stal nierdzewna z matowym wykończeniem. Stal nierdzewna z matowym wykończeniem TWS / kolorowane żywicą zgodnie z RAL 5012 (jasnoniebieski) TWS / kolorowane żywicą zgodnie z RAL 7043 (szary) TWS / kolorowane żywicą zgodnie z RAL 3020 (czerowny) Funkcja Ramiona Sztywne Sztywne Opadające Kontrolowanie przejścia poprzez wrzucenie monety Kontrolowanie przejścia poprzez wrzucenie monety Kontrolowanie przejścia poprzez wrzucenie monety Wskazówki dla użytkowników na wyświetlaczu Wskazówki dla użytkowników na wyświetlaczu Wskazówki dla użytkowników na wyświetlaczu Język wyświetlacza oraz taryfy są dowolnie ustawialne Język wyświetlacza oraz taryfy są dowolnie ustawialne Język wyświetlacza oraz taryfy są dowolnie ustawialne Typ 2 - ruch ramion ze wspomaganiem, automatyczne pozycjonowanie, Typ 2 - ruch ramion ze wspomaganiem, automatyczne pozycjonowanie, Typ 2 - ruch ramion ze wspomaganiem, automatyczne pozycjonowanie, dwa kierunki sterowane elektronicznie dwa kierunki sterowane elektronicznie dwa kierunki sterowane elektronicznie Elektryka Drukarka raportów (raport po wydruku pozostaje wewnątrz obudowy) Drukarka biletów (np. kuponów payback ) Drukarka biletów (np. kuponów payback ) i raportów z dodatkowym nożem i raportów Czytnik kart Mifare wraz z siedmioma kartami Mifare o standardowym Czytnik kart Mifare i kodów kreskowych typu draw-in wraz z siedmioma kartami wzornictwie: 3 karty z funkcją pojedynczego zezwolenia na przejście, Mifare o standardowym wzornictwie: 3 karty z funkcją pojedynczego zezwolenia na 2 karty z funckcją stałego zezwolenia na przejście, dwie karty z funkcją raportu przejście, 2 karty z funkcją stałego zezwolenia na przejście, 2 karty z funcją raportu Układ sterowania zintregowany z urządzeniem Układ sterowania zintregowany z urządzeniem Układ sterowania zintregowany z urządzeniem Zasilanie VAC, 50/60 Hz Zasilanie VAC, 50/60 Hz Zasilanie VAC, 50/60 Hz Instalacja Zamontowane na wykończonej powierzchni (FFL) Zamontowane na wykończonej powierzchni (FFL) Zamontowane na wykończonej powierzchni (FFL) Nie do zastosowania na zewnątrz Nie do zastosowania na zewnątrz Nie do zastosowania na zewnątrz Wyposażenie dodatkowe Jedna rolka papieru do druku biletów, Kaba design (max. 80 g/m2) Jedna rolka papieru do druku biletów, Kaba design (max. 80 g/m2) Jedna rolka papieru do druku biletów, Kaba design (max. 140g/m2) dołączona jest do każdego urządzenia w ramach dostawy dołączona jest do każdego urządzenia w ramach dostawy (z opcjonalną drukarką dołączona jest do każdego urządzenia w ramach dostawy z dodatkowym nożem rolka papieru o grubości 140g/m2)

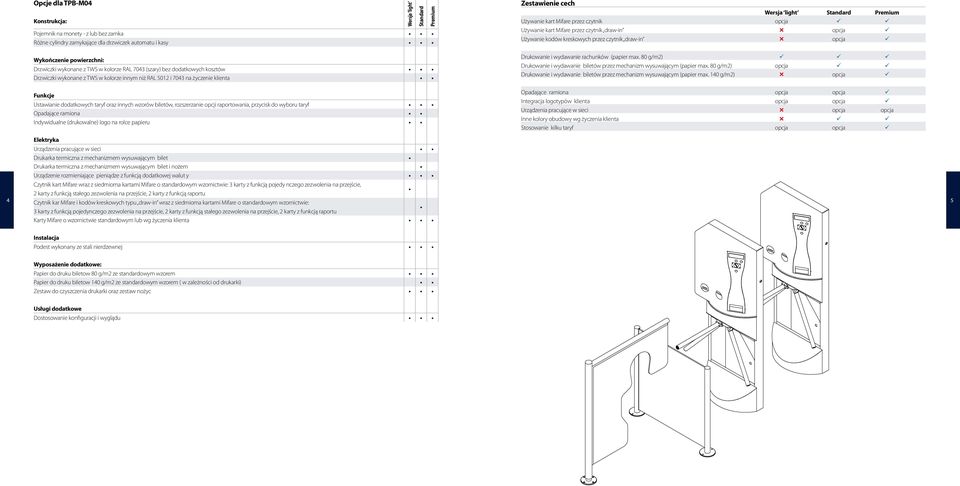

3 Opcje dla TPB-M04 Konstrukcja: Pojemnik na monety - z lub bez zamka Różne cylindry zamykające dla drzwiczek automatu i kasy Wykończenie powierzchni: Drzwiczki wykonane z TWS w kolorze RAL 7043 (szary) bez dodatkowych kosztów Drzwiczki wykonane z TWS w kolorze innym niż RAL 5012 i 7043 na życzenie klienta Funkcje Ustawianie dodatkowych taryf oraz innych wzorów biletów, rozszerzanie opcji raportowania, przycisk do wyboru taryf Opadające ramiona Indywidualne (drukowalne) logo na rolce papieru Wersja light Standard Premium Zestawienie cech Wersja light Standard Premium Używanie kart Mifare przez czytnik opcja Używanie kart Mifare przez czytnik draw-in opcja Używanie kodów kreskowych przez czytnik draw-in opcja Drukowanie i wydawanie rachunków (papier max. 80 g/m2) Drukowanie i wydawanie biletów przez mechanizm wysuwającym (papier max. 80 g/m2) opcja Drukowanie i wydawanie biletów przez mechanizm wysuwającym (papier max. 140 g/m2) opcja Opadające ramiona opcja opcja Integracja logotypów klienta opcja opcja Urządzenia pracujące w sieci opcja opcja Inne kolory obudowy wg życzenia klienta Stosowanie kilku taryf opcja opcja Elektryka Urządzenia pracujące w sieci Drukarka termiczna z mechanizmem wysuwającym bilet Drukarka termiczna z mechanizmem wysuwającym bilet i nożem Urządzenie rozmieniające pieniądze z funkcją dodatkowej walut y Czytnik kart Mifare wraz z siedmioma kartami Mifare o standardowym wzornictwie: 3 karty z funkcją pojedy nczego zezwolenia na przejście, 2 karty z funkcją stałego zezwolenia na przejście, 2 karty z funkcją raportu Czytnik kar Mifare i kodów kreskowych typu draw-in wraz z siedmioma kartami Mifare o standardowym wzornictwie: 3 karty z funkcją pojedynczego zezwolenia na przejście, 2 karty z funkcją stałego zezwolenia na przejście, 2 karty z funkcją raportu Karty Mifare o wzornictwie standardowym lub wg życzenia klienta Instalacja Podest wykonany ze stali nierdzewnej Wyposażenie dodatkowe: Papier do druku biletow 80 g/m2 ze standardowym wzorem Papier do druku biletow 140 g/m2 ze standardowym wzorem ( w zależności od drukarki) Zestaw do czyszczenia drukarki oraz zestaw nożyc Usługi dodatkowe Dostosowanie konfiguracji i wyglądu

4 Notatki Rysunki niektórych możliwych ustawień Przykład zastosowania 1 Przykład zastosowania 2 Drzwiczki automatu otwarte Kaba Gallenschütz GmbH, Änderungen vorbehalten 31144P 22010
