1 Watersystem Sp. z o.o Wesoła, ul. Trakt Brzeski 67, Zakręt tel , fax watersystem@watersystem.pl Temat opracowania: Zagospodarowanie centrum miejscowości Iwaniska Inwestor: Urząd Gminy w Iwaniskach Faza opracowania: PROJEKT WYKONAWCZY Branża: Technologie wodne fontanny Projektant: Sprawdził: mgr inż. Tomasz Pirzański Warszawa, marzec 2008

2 Zestawienie opracowania: I. Opis techniczny. Podstawa opracowania 2. Opis techniczny fontanny 3. Charakterystyka techniczna fontanny 4. Opis instalacji i urządzeń 5. Chemikalia 6. Wytyczne dla branż 7. Zagadnienia BHP 8. Zabezpieczenia antykorozyjne II. III. IV. Specyfikacja techniczna Certyfikaty i karty katalogowe Rysunki IW-FS-0 - Schemat technologii fontanny IW-FS-02 Niecka fontanny Rzut skala :25 IW-FS-03 Orurowanie i rozmieszczenie urządzeń w maszynowni i niecce Rzut skala :33.3 IW-FS-04 Orurowanie fontanny Przekrój A-A skala :33.3 IW-FS-05 Orurowanie fontanny Przekrój B-B skala :25

3 I Opis techniczny. Podstawa opracowania Projekt budowlano-architektoniczny sporządzony przez Architekt Izabelę Główkę - Roman Uzgodnienia branżowe dotyczące dostawy wody, odbioru ścieków oraz zasilania energetycznego. 2. Opis techniczny fontanny Projektowana fontanna będzie znajdować się w centrum miejscowości Iwaniska. Obraz wodny fontanny będzie składał się z trzech dysz. Pompa atrakcji będzie podłączona do falownika. Każdy ze strumieni wodnych będzie podświetlony przez 2 reflektory podwodne w niszach z tombaku o mocy 50 W każdy. Maszynownia fontanny będzie znajdować się obok niecki fontanny. W maszynowni zostaną umieszczone wszystkie urządzenia techniczne niezbędne do prawidłowego działania instalacji wodnych fontanny i obiegu uzdatniania wody jak również atrakcji. Fontanna będzie sterowana automatycznie. Zaprogramowanie czasu pracy fontanny zostanie wykonane zgodnie z wytycznymi inwestora. Przykładowy program pracy: Czas pracy układu filtracyjnego godz. 8:00 do 22:00 Czas pracy atrakcji fontanny godz. 8:00 do 22:00 Oświetlenie fontanny godz. 8:00 do 22:00

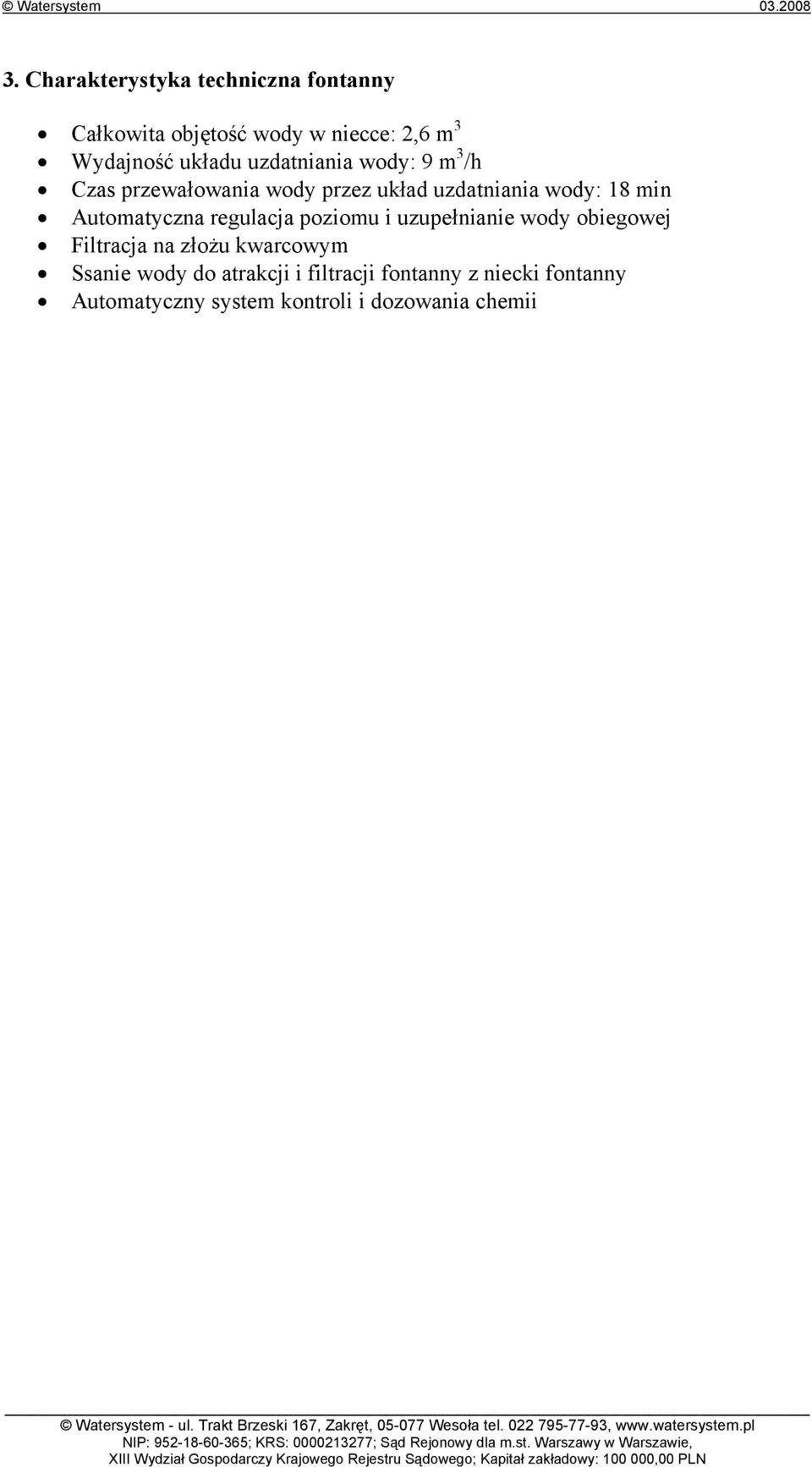

4 3. Charakterystyka techniczna fontanny Całkowita objętość wody w niecce: 2,6 m 3 Wydajność układu uzdatniania wody: 9 m 3 /h Czas przewałowania wody przez układ uzdatniania wody: 8 min Automatyczna regulacja poziomu i uzupełnianie wody obiegowej Filtracja na złożu kwarcowym Ssanie wody do atrakcji i filtracji fontanny z niecki fontanny Automatyczny system kontroli i dozowania chemii

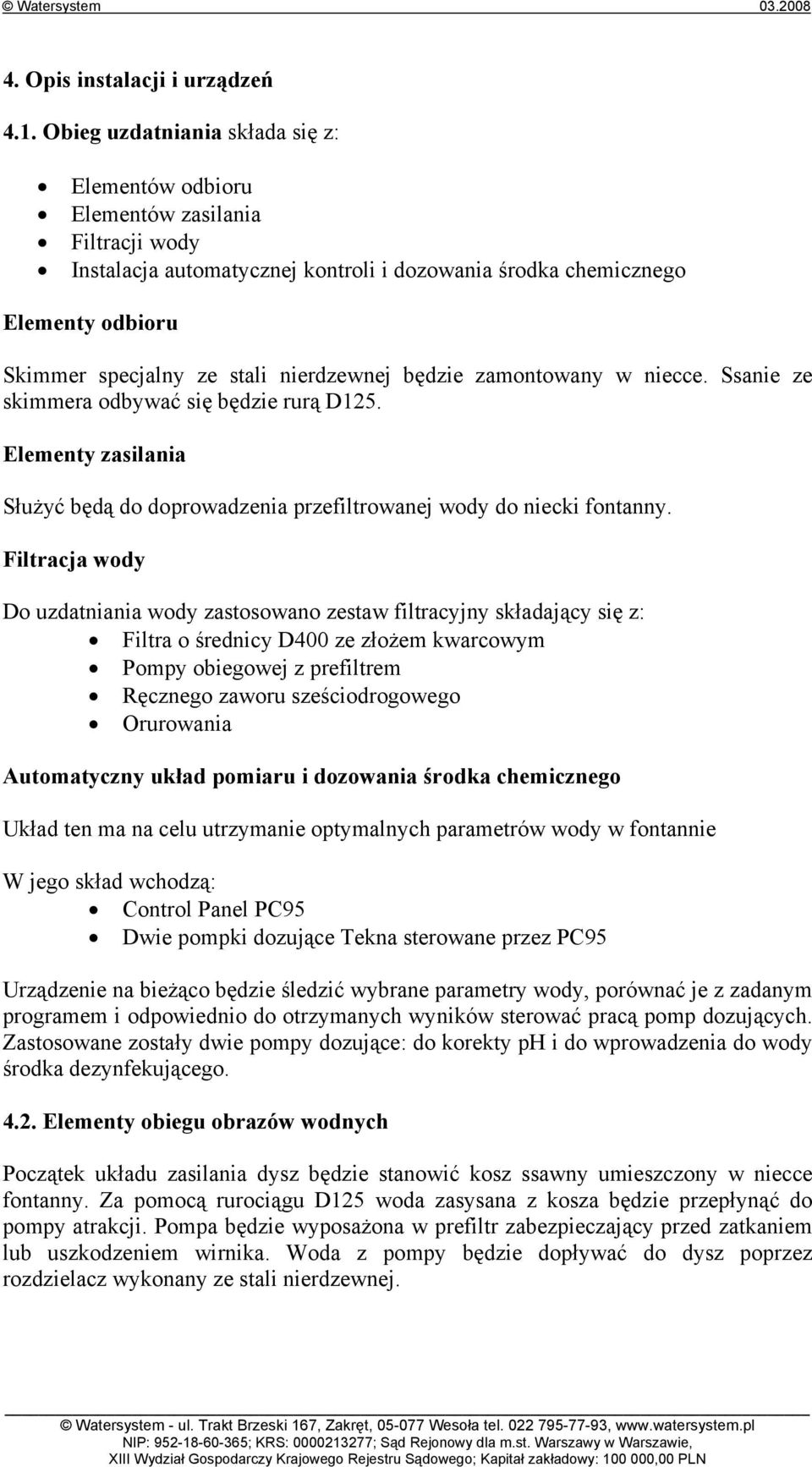

5 4. Opis instalacji i urządzeń 4.. Obieg uzdatniania składa się z: Elementów odbioru Elementów zasilania Filtracji wody Instalacja automatycznej kontroli i dozowania środka chemicznego Elementy odbioru Skimmer specjalny ze stali nierdzewnej będzie zamontowany w niecce. Ssanie ze skimmera odbywać się będzie rurą D25. Elementy zasilania Służyć będą do doprowadzenia przefiltrowanej wody do niecki fontanny. Filtracja wody Do uzdatniania wody zastosowano zestaw filtracyjny składający się z: Filtra o średnicy D400 ze złożem kwarcowym Pompy obiegowej z prefiltrem Ręcznego zaworu sześciodrogowego Orurowania Automatyczny układ pomiaru i dozowania środka chemicznego Układ ten ma na celu utrzymanie optymalnych parametrów wody w fontannie W jego skład wchodzą: Control Panel PC95 Dwie pompki dozujące Tekna sterowane przez PC95 Urządzenie na bieżąco będzie śledzić wybrane parametry wody, porównać je z zadanym programem i odpowiednio do otrzymanych wyników sterować pracą pomp dozujących. Zastosowane zostały dwie pompy dozujące: do korekty ph i do wprowadzenia do wody środka dezynfekującego Elementy obiegu obrazów wodnych Początek układu zasilania dysz będzie stanowić kosz ssawny umieszczony w niecce fontanny. Za pomocą rurociągu D25 woda zasysana z kosza będzie przepłynąć do pompy atrakcji. Pompa będzie wyposażona w prefiltr zabezpieczający przed zatkaniem lub uszkodzeniem wirnika. Woda z pompy będzie dopływać do dysz poprzez rozdzielacz wykonany ze stali nierdzewnej.

6 4.3. Oświetlenie fontanny Strumienie wodne fontanny będą oświetlone przez 6 reflektorów z tombaku o mocy 50W każdy. Reflektory będą połączone szeregowo po 2 sztuki i zasilane z transformatorów umieszczonych w pomieszczeniu technicznym. Reflektory będą osadzone w obudowie ze stali nierdzewnej. Transformatory będą podłączone do szafy sterowniczej fontanny. Przejście kabli zasilających reflektory z niecki do maszynowni odbywać się będzie przez specjalny wpust wyposażony w dławiki zabezpieczające instalacje przed zalaniem wodą. Całość oświetlenia sterowana za pomocą wyłącznika czasowego Materiały i armatura Wszystkie dysze i elementy cieków wodnych będą wykonane z: brązu, stali nierdzewnej i ABS Rury zasilające dysze oraz kształtki zaprojektowano z twardego PVC-U PN0, armatura oraz połączenia kołnierzowe również z PVC Rury oraz kształtki łączone metodą klejoną 4.5. Układ sterowania pracą fontanny Zadaniem układu sterowania pracą fontanny jest zredukowane do minimum niezbędnej obsługi, ułatwienie bieżącej eksploatacji, zapewnienie precyzji pracy oraz zabezpieczenie przed sytuacjami awaryjnymi. Sterowanie poziomu Celem pracy tego układu będzie samoczynne uzupełnianie strat w obiegu wodnym fontanny oraz zabezpieczenie urządzeń przed pracą na sucho. W skład kompletu wchodzić będą: sonda zamontowana w skimerze i zawór elektromagnetyczny z prefiltrem na dopływie wody uzupełniającej. Pomiar poziomu wody odbywać się będzie w skimerze za pomocą sondy pływakowej. Przewód wody uzupełniającej PVC z zaworem elektromagnetycznym odcinającym dopływ zostanie doprowadzony z do układu filtracji. Automatyczny układ sterowania Układ automatycznej regulacji czasu pracy pompy obiegowej ma zapewnić uzyskanie optymalnych efektów stacji uzdatniania wody oraz pracy zespołu filtracyjnego w cyklu dziennym. Zainstalowany układ, pozwoli zaprogramować czas pracy i czas postoju pomp. Kontroler wiatru Układ automatycznej regulacji fontanny zostanie wyposażony w kontroler wiatru. Urządzenie to będzie mierzyć siłę wiatru za pomocą areometru zamontowanego na latarni w pobliżu fontanny. W przypadku zbyt silnego wiatru który może rozchlapywać strumienie wodne sterownik będzie obniżał strumienie a w razie potrzeby całkowicie je wyłączał.

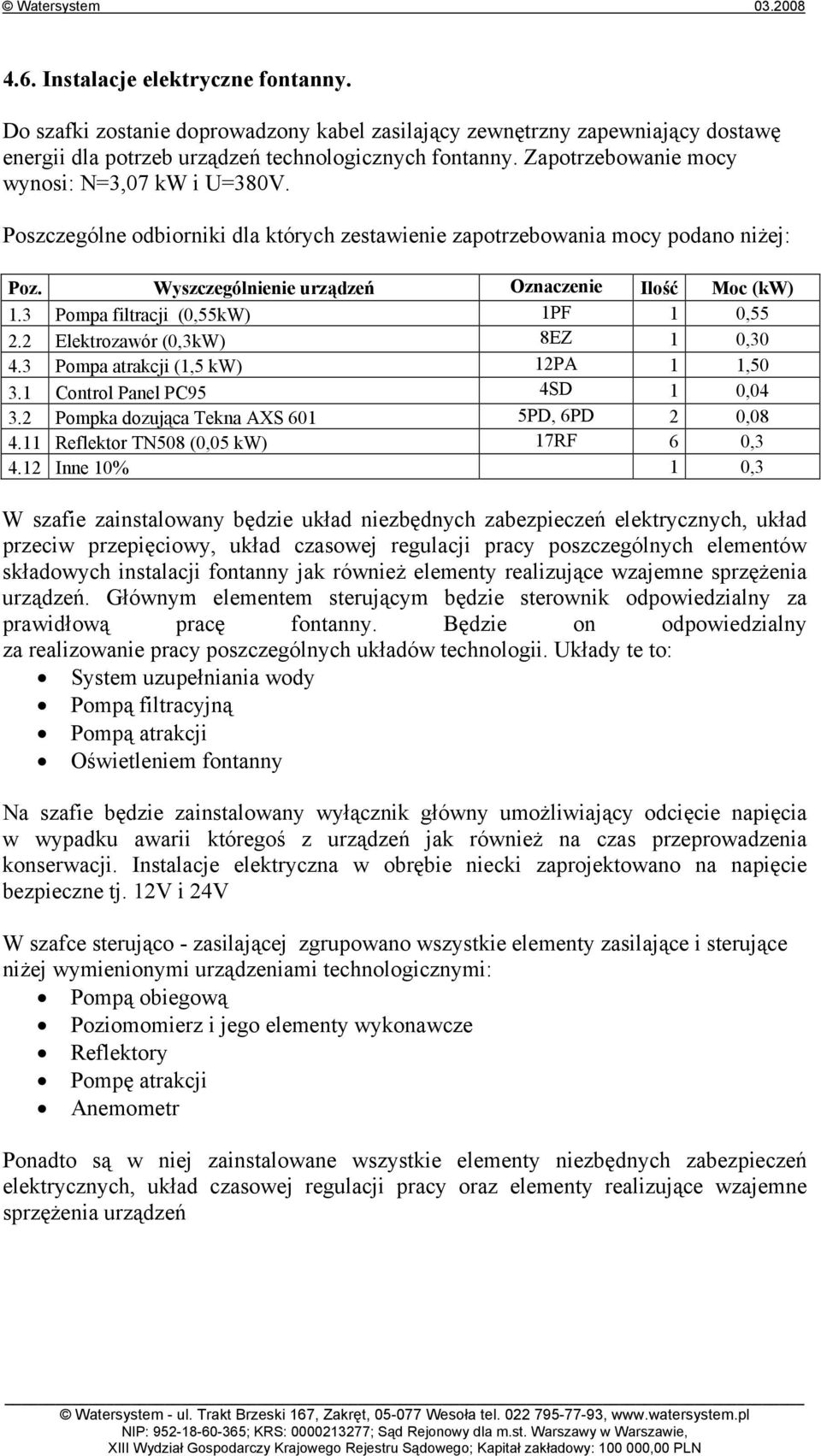

7 4.6. Instalacje elektryczne fontanny. Do szafki zostanie doprowadzony kabel zasilający zewnętrzny zapewniający dostawę energii dla potrzeb urządzeń technologicznych fontanny. Zapotrzebowanie mocy wynosi: N=3,07 kw i U=380V. Poszczególne odbiorniki dla których zestawienie zapotrzebowania mocy podano niżej: Poz. Wyszczególnienie urządzeń Oznaczenie Ilość Moc (kw).3 Pompa filtracji (0,55kW) PF 0, Elektrozawór (0,3kW) 8EZ 0, Pompa atrakcji (,5 kw) 2PA,50 3. Control Panel PC95 4SD 0, Pompka dozująca Tekna AXS 60 5PD, 6PD 2 0,08 4. Reflektor TN508 (0,05 kw) 7RF 6 0,3 4.2 Inne 0% 0,3 W szafie zainstalowany będzie układ niezbędnych zabezpieczeń elektrycznych, układ przeciw przepięciowy, układ czasowej regulacji pracy poszczególnych elementów składowych instalacji fontanny jak również elementy realizujące wzajemne sprzężenia urządzeń. Głównym elementem sterującym będzie sterownik odpowiedzialny za prawidłową pracę fontanny. Będzie on odpowiedzialny za realizowanie pracy poszczególnych układów technologii. Układy te to: System uzupełniania wody Pompą filtracyjną Pompą atrakcji Oświetleniem fontanny Na szafie będzie zainstalowany wyłącznik główny umożliwiający odcięcie napięcia w wypadku awarii któregoś z urządzeń jak również na czas przeprowadzenia konserwacji. Instalacje elektryczna w obrębie niecki zaprojektowano na napięcie bezpieczne tj. 2V i 24V W szafce sterująco - zasilającej zgrupowano wszystkie elementy zasilające i sterujące niżej wymienionymi urządzeniami technologicznymi: Pompą obiegową Poziomomierz i jego elementy wykonawcze Reflektory Pompę atrakcji Anemometr Ponadto są w niej zainstalowane wszystkie elementy niezbędnych zabezpieczeń elektrycznych, układ czasowej regulacji pracy oraz elementy realizujące wzajemne sprzężenia urządzeń

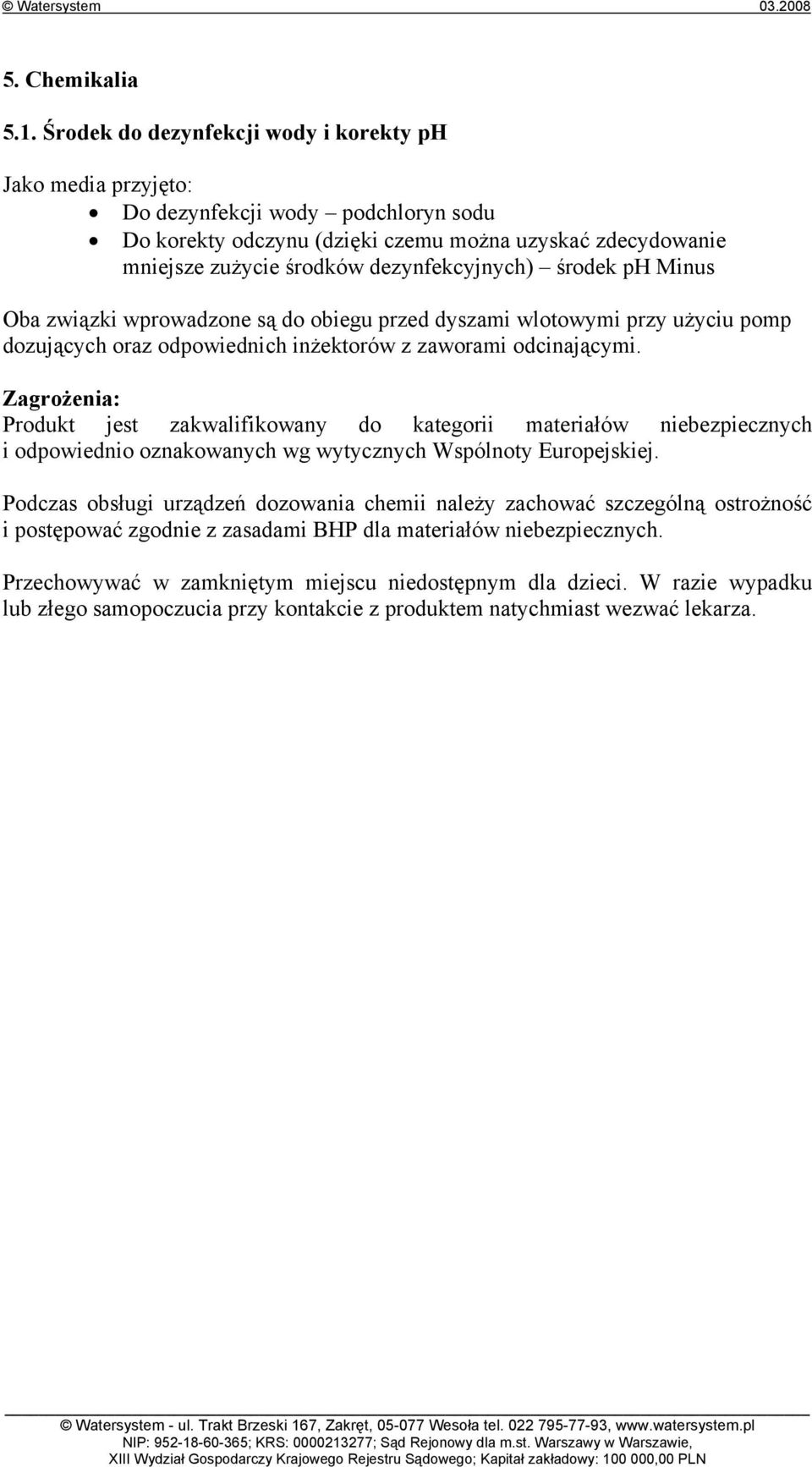

8 5. Chemikalia 5.. Środek do dezynfekcji wody i korekty ph Jako media przyjęto: Do dezynfekcji wody podchloryn sodu Do korekty odczynu (dzięki czemu można uzyskać zdecydowanie mniejsze zużycie środków dezynfekcyjnych) środek ph Minus Oba związki wprowadzone są do obiegu przed dyszami wlotowymi przy użyciu pomp dozujących oraz odpowiednich inżektorów z zaworami odcinającymi. Zagrożenia: Produkt jest zakwalifikowany do kategorii materiałów niebezpiecznych i odpowiednio oznakowanych wg wytycznych Wspólnoty Europejskiej. Podczas obsługi urządzeń dozowania chemii należy zachować szczególną ostrożność i postępować zgodnie z zasadami BHP dla materiałów niebezpiecznych. Przechowywać w zamkniętym miejscu niedostępnym dla dzieci. W razie wypadku lub złego samopoczucia przy kontakcie z produktem natychmiast wezwać lekarza.

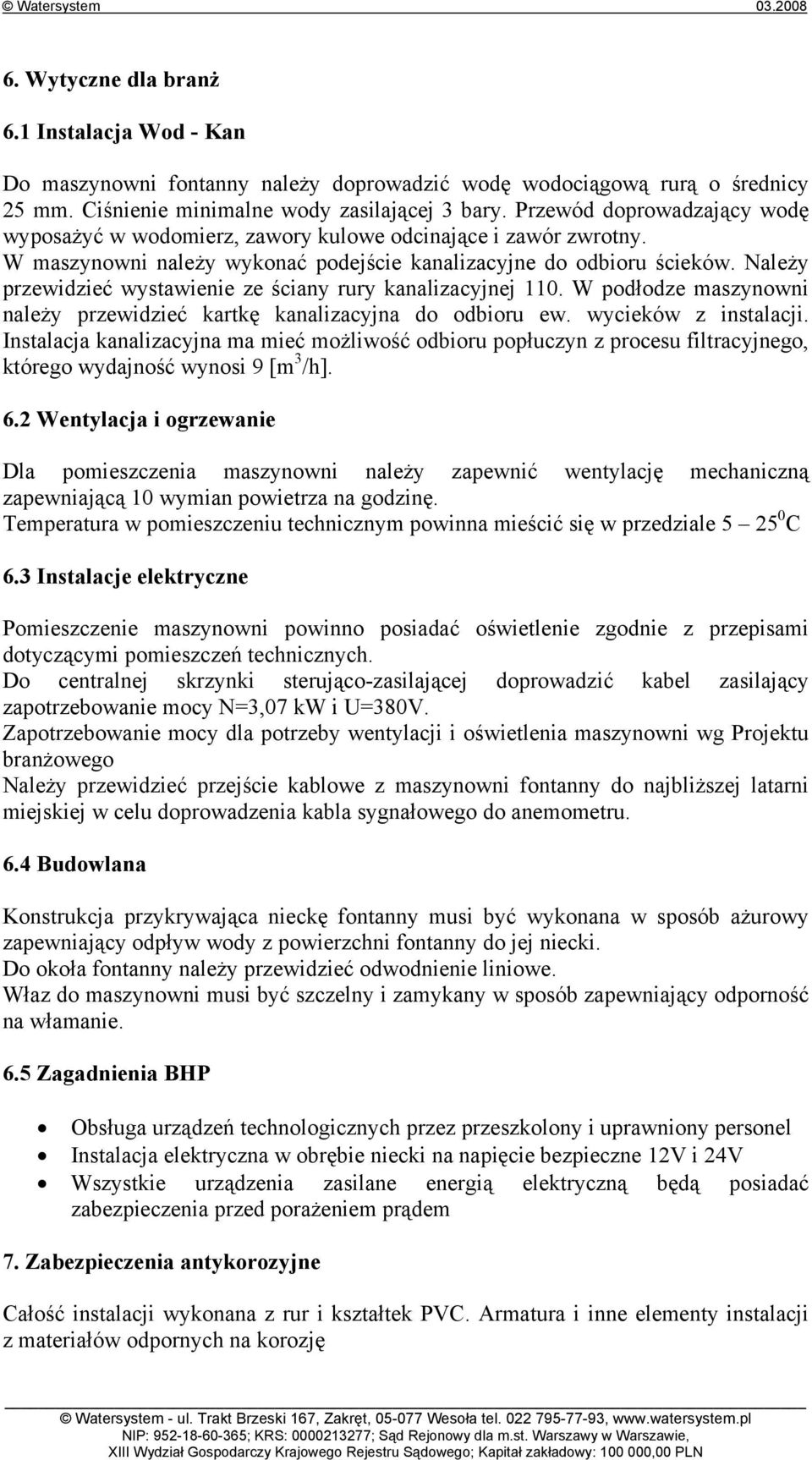

9 6. Wytyczne dla branż 6. Instalacja Wod - Kan Do maszynowni fontanny należy doprowadzić wodę wodociągową rurą o średnicy 25 mm. Ciśnienie minimalne wody zasilającej 3 bary. Przewód doprowadzający wodę wyposażyć w wodomierz, zawory kulowe odcinające i zawór zwrotny. W maszynowni należy wykonać podejście kanalizacyjne do odbioru ścieków. Należy przewidzieć wystawienie ze ściany rury kanalizacyjnej 0. W podłodze maszynowni należy przewidzieć kartkę kanalizacyjna do odbioru ew. wycieków z instalacji. Instalacja kanalizacyjna ma mieć możliwość odbioru popłuczyn z procesu filtracyjnego, którego wydajność wynosi 9 [m 3 /h]. 6.2 Wentylacja i ogrzewanie Dla pomieszczenia maszynowni należy zapewnić wentylację mechaniczną zapewniającą 0 wymian powietrza na godzinę. Temperatura w pomieszczeniu technicznym powinna mieścić się w przedziale C 6.3 Instalacje elektryczne Pomieszczenie maszynowni powinno posiadać oświetlenie zgodnie z przepisami dotyczącymi pomieszczeń technicznych. Do centralnej skrzynki sterująco-zasilającej doprowadzić kabel zasilający zapotrzebowanie mocy N=3,07 kw i U=380V. Zapotrzebowanie mocy dla potrzeby wentylacji i oświetlenia maszynowni wg Projektu branżowego Należy przewidzieć przejście kablowe z maszynowni fontanny do najbliższej latarni miejskiej w celu doprowadzenia kabla sygnałowego do anemometru. 6.4 Budowlana Konstrukcja przykrywająca nieckę fontanny musi być wykonana w sposób ażurowy zapewniający odpływ wody z powierzchni fontanny do jej niecki. Do okoła fontanny należy przewidzieć odwodnienie liniowe. Właz do maszynowni musi być szczelny i zamykany w sposób zapewniający odporność na włamanie. 6.5 Zagadnienia BHP Obsługa urządzeń technologicznych przez przeszkolony i uprawniony personel Instalacja elektryczna w obrębie niecki na napięcie bezpieczne 2V i 24V Wszystkie urządzenia zasilane energią elektryczną będą posiadać zabezpieczenia przed porażeniem prądem 7. Zabezpieczenia antykorozyjne Całość instalacji wykonana z rur i kształtek PVC. Armatura i inne elementy instalacji z materiałów odpornych na korozję

10 II Specyfikacja techniczna lp. Pozycja Oznaczenie na schemacie Ilość Dostawca i rysunkach Uzdatnianie wody. Filtr D400 ze złożem piaskowym 3FL WATERSYSTEM Sp. z o.o..2 Zawór 6 drogowy 2ZW WATERSYSTEM Sp. z o.o..3 Pompa filtracji z prefiltrem typ 0,55kW III faz. PF WATERSYSTEM Sp. z o.o..4 Skimmer specjalny typ Inox 6SK WATERSYSTEM Sp. z o.o..5 Dysza napływowa typ m DN40 DN WATERSYSTEM Sp. z o.o..6 Przelew awaryjny typ DN80 5KP WATERSYSTEM Sp. z o.o..7 Materiały wykonawcze: Rura PVC D50 4m WATERSYSTEM Sp. z o.o. Kolano PVC 90 0 D50 na klej 22 WATERSYSTEM Sp. z o.o. Trójnik PVC D50 na klej 4 WATERSYSTEM Sp. z o.o. Zawór kulowy PVC D50 na klej 2 WATERSYSTEM Sp. z o.o. Przejście szczelne EPDM D50 3 WATERSYSTEM Sp. z o.o. Nypel PVC ½ - D50 na klej 3 WATERSYSTEM Sp. z o.o. Mufa PVC ½ D50 na klej WATERSYSTEM Sp. z o.o. Mufa PVC D50 na klej 3 WATERSYSTEM Sp. z o.o. Teflon 2 WATERSYSTEM Sp. z o.o. Klej do PVC 0,5l 2 WATERSYSTEM Sp. z o.o. Czyścik do PVC 0,25l 3 WATERSYSTEM Sp. z o.o. Materiały montażowe WATERSYSTEM Sp. z o.o. 2. Układ uzupełniania poziomu wody 2. Sonda poziomu wody 6SK WATERSYSTEM Sp. z o.o. 2.2 Elektrozawór (0,3kW) 8EZ WATERSYSTEM Sp. z o.o. 2.3 Filtr wstępny WP z wkładem 9WP WATERSYSTEM Sp. z o.o. 2.4 Materiały wykonawcze: Rura PVC D25 3m WATERSYSTEM Sp. z o.o. Kolano PVC 90 0 D25 5 WATERSYSTEM Sp. z o.o. Trójnik PVC D25 2 WATERSYSTEM Sp. z o.o. Zawór kulowy PVC D25 3 WATERSYSTEM Sp. z o.o. Redukcja PVC D50/25 WATERSYSTEM Sp. z o.o. Nypel PVC ¾ - D25 4 WATERSYSTEM Sp. z o.o. Klej do PVC 0,5l WATERSYSTEM Sp. z o.o. Czyścik do PVC 0,25l WATERSYSTEM Sp. z o.o. Materiały montażowe WATERSYSTEM Sp. z o.o. 3. Dozowanie chemii 3. Control Panel PC95 4SD WATERSYSTEM Sp. z o.o. 3.2 Pompka dozująca Tekna AXS 60 5PD, 6PD 2 WATERSYSTEM Sp. z o.o. 3.3 Zbiornik na chemię z wanną zabezpieczającą 2 WATERSYSTEM Sp. z o.o. 3.5 Materiały wykonawcze: Rura PVC D50 m WATERSYSTEM Sp. z o.o. Zawór kulowy PVC D50 na klej 3 WATERSYSTEM Sp. z o.o. Redukcja D50 3 WATERSYSTEM Sp. z o.o. Teflon WATERSYSTEM Sp. z o.o. Klej do PVC 0,5l WATERSYSTEM Sp. z o.o. Czyścik do PVC 0,25l WATERSYSTEM Sp. z o.o.

11 lp. Pozycja Oznaczenie na schemacie Ilość Dostawca i rysunkach 4. Obrazy wodne fontanny Pompa filtracji z prefiltrem typ,5kw III faz. 2PA 4. na falowniku WATERSYSTEM Sp. z o.o. 4.2 Kosz ssawny typ Inox 350 4KS WATERSYSTEM Sp. z o.o. 4.3 Rozdzielacz pompy typ Inox x90/3x50 9RP WATERSYSTEM Sp. z o.o. 4.4 Regulator kulowy Inox 3 WATERSYSTEM Sp. z o.o. 4.5 Dysza atrakcji typ 55-0E 3DA 3 WATERSYSTEM Sp. z o.o. 4.6 Reflektor fontannowy typ TN 508 7RF 6 WATERSYSTEM Sp. z o.o. 4.7 Przejście szczelne dla kabli typ KD4/70 8KD WATERSYSTEM Sp. z o.o. 4.8 Materiały wykonawcze: Rura PVC D50 3m WATERSYSTEM Sp. z o.o. Mufa PVC D32 na klej 3 WATERSYSTEM Sp. z o.o. Redukcja PVC D50/32 na klej 3 WATERSYSTEM Sp. z o.o. Rura PVC D50 5m WATERSYSTEM Sp. z o.o. Kolano PVC 90 0 D50 na klej 5 WATERSYSTEM Sp. z o.o. Zawór kulowy PVC D50 na klej 3 WATERSYSTEM Sp. z o.o. Przejście szczelne EPDM D50 3 WATERSYSTEM Sp. z o.o. Mufa PVC ½ D50 na klej 3 WATERSYSTEM Sp. z o.o. Mufa PVC D50 na klej 3 WATERSYSTEM Sp. z o.o. Rura PVC D90 2m WATERSYSTEM Sp. z o.o. Kolano PVC 90 0 D90 na klej WATERSYSTEM Sp. z o.o. Przylga PVC D90 na klej WATERSYSTEM Sp. z o.o. Kołnierz PVC D90 WATERSYSTEM Sp. z o.o. Redukcja D90/63 na klej WATERSYSTEM Sp. z o.o. Rura PVC D63 4m WATERSYSTEM Sp. z o.o. Kolano PVC 90 0 D63 na klej 2 WATERSYSTEM Sp. z o.o. Redukcja PVC D25/63 na klej Rura PVC D25 6m WATERSYSTEM Sp. z o.o. Kolano PVC 90 0 D25 na klej 5 WATERSYSTEM Sp. z o.o. Przylga PVC D25 na klej 2 WATERSYSTEM Sp. z o.o. Kołnierz PVC D25 2 WATERSYSTEM Sp. z o.o. Zawór PVC D25 WATERSYSTEM Sp. z o.o. Śruba kołnierzowa 6 WATERSYSTEM Sp. z o.o. Teflon 4 WATERSYSTEM Sp. z o.o. Klej do PVC 0,5l 4 WATERSYSTEM Sp. z o.o. Czyścik do PVC 0,25l 5 WATERSYSTEM Sp. z o.o. Materiały montażowe WATERSYSTEM Sp. z o.o. 5. Zasilanie i sterowanie 5. Szafa Sterująco-zasilająca WATERSYSTEM Sp. z o.o. 5.2 Kable zasilające reflektorów. WATERSYSTEM Sp. z o.o. 5.3 Anemometr. WATERSYSTEM Sp. z o.o. 5.4 Korytka elektryczne. WATERSYSTEM Sp. z o.o. 6. Materiały uzupełniające. WATERSYSTEM Sp. z o.o.

12 III Certyfikaty i karty katalogowe

13 IV Rysunki

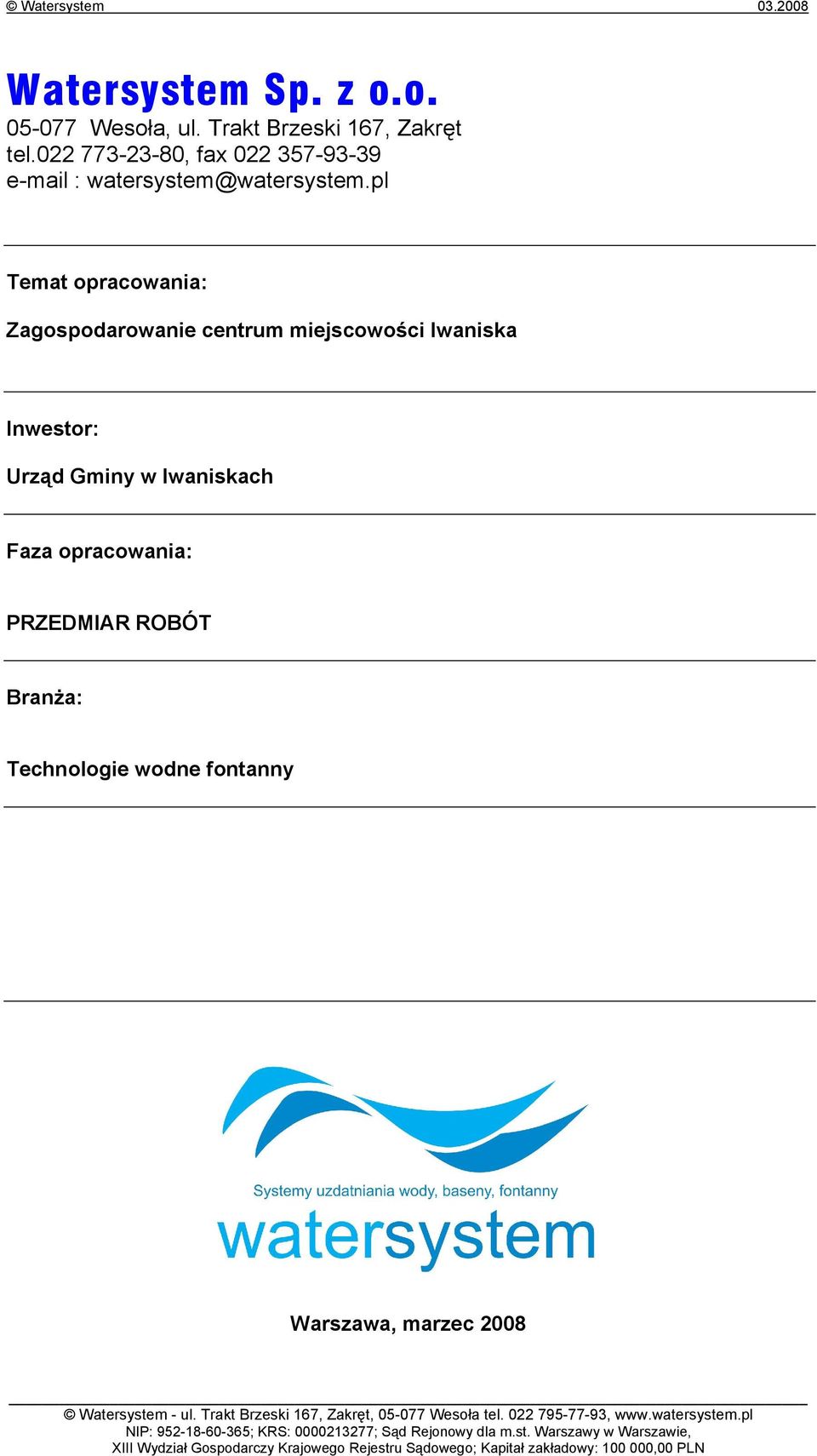

14 Watersystem Sp. z o.o Wesoła, ul. Trakt Brzeski 67, Zakręt tel , fax watersystem@watersystem.pl Temat opracowania: Zagospodarowanie centrum miejscowości Iwaniska Inwestor: Urząd Gminy w Iwaniskach Faza opracowania: PRZEDMIAR ROBÓT Branża: Technologie wodne fontanny Warszawa, marzec 2008
