CrossTel. Multiplekser 4 x E1 + Ethernet 10/100Base-T TM-140 Instrukcja Obsługi

Transkrypt

1 CrossTel Multiplekser 4 x E1 + Ethernet 10/100Base-T IO140-1h Październik 2008 LANEX S.A., Techniczne Wsparcie Klienta: ul. Ceramiczna 8, Lublin tel. (81)

2 CrossTel Multiplekser 4 x E1 + Ethernet 10/100Base-T IO140-1h II Październik 2008

3 Spis treści 1. OGÓLNA CHARAKTERYSTYKA Przeznaczenie Przykłady zastosowań Oznaczanie ZŁĄCZA I WSKAŹNIKI DIODOWE Panel przedni Panel tylny Charakterystyka złączy OPIS FUNKCJONALNY Zasada działania Układy diagnostyczne i sygnalizacyjne Zarządzanie jakością Dziennik zdarzeń INSTALACJA I OBSŁUGA Wstęp Warunki pracy Zasilanie Dołączanie kabli połączeniowych Interfejs Ethernet Interfejs RS Interfejs liniowy E1/G Konfiguracja zegara Konfiguracja interfejsu E1 G Konfiguracja interfejsu Ethernet CHARAKTERYSTYKA AGENTA SNMP Charakterystyka oprogramowania Opis bazy MIB Położenie bazy MIB multipleksera w drzewie rejestracyjnym Trapy KONFIGURACJA KONWERTERA PRZY UŻYCIU PROGRAMU LANWIN Konfiguracja globalna Nazwa urządzenia Ustawianie daty i czasu Informacje dodatkowe Konfiguracja agenta SNMP Statystyki systemu zarządzania Interfejsy Zakładka E1, Konfiguracja Zakładka Ethernet, Konfiguracja Zakładka E1, Monitorowanie Zakładka Ethernet, Monitorowanie Zegar globalny Dziennik Zakładka Dziennik zdarzeń Zakładka - Dziennik - Filtry dziennika zdarzeń Matryca połączeń Połączenia zewnętrzne Połączenia wewnętrzne Kanały wirtualne Ethernet Statystyki G Zakładka - Statystyki G Liczniki Aktualizacja oprogramowania KONFIGURACJA MULTIPLEKSERA PRZY UŻYCIU TERMINALA VT IO140-1h III Październik 2008

4 7.1. Uruchomienie programu konfiguracji i nadzoru Opis poszczególnych paneli Menu główne Konfiguracja Parametry systemu Konfiguracja IP Konfiguracja zegara urządzenia Konfiguracja dostępu IP Parametry interfejsu Ethernet Konfiguracja Parametry interfejsu E1/G Monitorowanie Monitorowanie E Monitorowanie Ethernet Dziennik zdarzeń Statystyki G DANE TECHNICZNE Parametry elektryczne Interfejs Ethernet Interfejs liniowy E1/G Wymagania środowiskowe Eksploatacja Transport Przechowywanie Kompatybilność elektromagnetyczna Zasilanie KOMPLETACJA WYROBU IO140-1h IV Październik 2008

5 Spis rysunków Rysunek 1-1. Przykład zastosowania I...1 Rysunek Przykład zastosowania II...2 Rysunek Przykład zastosowania III...2 Rysunek Przykład zastosowania IV...3 Rysunek Przykład zastosowania V...3 Rysunek 1-6. Przykład zastosowania VI...4 Rysunek 1-7. Przykład zastosowania Przykład zastosowania VII...4 Rysunek 2-1. Wygląd i opis panelu przedniego...5 Rysunek 2-2. Wygląd i opis panelu tylnego...6 Rysunek 2-3. Złącze nadzoru RJ Rysunek 2-4. Złącze interfejsu E1/G Rysunek 2-5. Złącze interfejsu Ethernet MDIX port Ethernet...6 Rysunek 3-1. Niedostępność urządzenia...9 Rysunek 4-1. Wtyczka złącza RJ-45 interfejsu Ethernet Rysunek 4-2. Sposób połączenia kabla skrosowanego Rysunek 4-3. Kabel RS-232 z wtyczkami DB-9 RJ Rysunek 4-4. Wtyczka złącza RJ-45 interfejsu E1/G Rysunek 5-1. Schemat blokowy oprogramowania w urządzeniu Rysunek 5-2. Identyfikatory obiektów MIB Rysunek 5-3. Położenie bazy MIB multipleksera w drzewie rejestracyjnym...17 Rysunek 6-1. Konfiguracja globalna...18 Rysunek 6-2. Nazwa urządzenia Rysunek 6-3. Ustawianie daty i czasu...19 Rysunek 6-4. Informacje dodatkowe...19 Rysunek 6-5. Zakładka SNMP Rysunek 6-6. Konfiguracja agenta SNMP Rysunek 6-7. Okno statystyk systemu zarządzania...21 Rysunek 6-8. Interfejsy E1, Konfiguracja...22 Rysunek 6-9. Interfejsy Ethernet...23 Rysunek Interfejsy - E1, Monitorowanie Rysunek Interfejs Ethernet, Monitorowanie Rysunek Zegar globalny Rysunek Dziennik Dziennik zdarzeń Rysunek Dziennik Filtry dziennika zdarzeń Rysunek Matryca połączeń Połączenia zewnętrzne...29 Rysunek Matryca połączeń Połączenia wewnętrzne...30 Rysunek Matryca połączeń Kanały wirtualne Ethernet...31 Rysunek Statystyki G.826 Liczniki 15 minutowe...33 Rysunek Statystyki G.826 Liczniki 24 godzinne...33 Rysunek Statystyki G.826 Okresy czasowe...34 Rysunek Okresy zliczania statystyk...34 Rysunek Progi załączania alarmów...34 Rysunek Hierarchia alarmów...35 Rysunek Okno programatora do aktualizacji oprogramowania...35 Rysunek Komunikat o zakończeniu aktualizacji oprogramowania firmware...36 Rysunek 7-1. Logowanie...38 Rysunek 7-2. Menu główne...38 Rysunek 7-3. Menu konfiguracja IO140-1h V Październik 2008

6 Rysunek 7-4. Parametry systemu Rysunek 7-5. Konfiguracja IP Rysunek 7-6. Konfiguracja zegara w urządzeniu Rysunek 7-7. Konfiguracja dostępu IP Rysunek 7-8. Konfiguracja interfejsu Ethernet Rysunek 7-9. Parametry interfejsu E1/G Rysunek Monitorowanie Rysunek Monitorowanie interfejsu E Rysunek Monitorowanie Ethernet Rysunek Dziennik zdarzeń Rysunek Statystyki G Rysunek Czas rozpoczęcia zliczania Rysunek Rejestry 15 minutowe Rysunek Rejestry 24 godzinne Rysunek Okresy czasowe IO140-1h VI Październik 2008

7 Wykaz użytych skrótów AIS ES ES15 ES24 HDLC IEEE ITU-T LOF LOS NUAL MDI MII RAL SES SES15 SES24 UAL Alarm Indication Signal Errored Seconds - sekundy z błędami Piętnastominutowy licznik sekund z błędami ES Dwudziestoczterogodzinny licznik sekund z błędami ES High Level Data Link Control Institute of Electrical and Electronics Engineers International Telecommunication Union Telecommunication Standardization Sector Loss Of Frame - utrata synchronizacji ramki Loss Of Signal - zanik odbieranego sygnału Nonurgent Alarm - alarm niepilny Medium Dependent Interface Medium Independent Interface Remote Alarm alarm z urządzenia zdalnego Severely Errored Second sekundy z poważnymi błędami Piętnastominutowy licznik sekund z poważnymi błędami SES Dwudziestoczterogodzinny licznik sekund z poważnymi błędami SES Urgent Alarm - alarm pilny IO140-1h VII Październik 2008

8 Bezpieczeństwo użytkowania Multiplekser został zaprojektowany i przetestowany, w zakresie bezpieczeństwa i użytkowania, zgodnie z normą PN-EN Spełnia wymogi bezpieczeństwa klasy I.! Kabel zasilający powinien być zawsze podłączony do źródła zasilania poprzez gniazdo wtyczkowe z bolcem zerującym. Dopuszcza się podłączenie do sieci nie posiadającej bolca zerującego pod warunkiem doprowadzenia uziemienia do zacisku uziemiającego umieszczonego na tylnej ściance urządzenia.! Niedopuszczalne jest jednoczesne stosowanie uziemienia i zerowania poprzez sznur sieciowy.! Podwójny bezpiecznik - biegun/zero. Każdy przewód sieciowy zabezpieczony jest oddzielnym bezpiecznikiem topikowym umieszczonym wewnątrz urządzenia. W razie uszkodzenia tylko jednego z bezpieczników, pozostałe elementy mogą pozostawać pod napięciem.! Niektóre elementy zasilacza umieszczone na płytce drukowanej znajdują się na potencjale sieci zasilającej.! W celu uniknięcia kontaktu z elementami będącymi pod napięciem, należy zawsze przed zdjęciem pokrywy obudowy, odłączyć zasilanie.! Urządzenie nie posiada wmontowanego układu rozłączającego. Układ taki powinien znajdować się na zewnątrz urządzenia. W przypadku, kiedy urządzenie jest zasilane z sieci energetycznej 230 V, wtyczka na sznurze zasilającym służy jako element rozłączający a gniazdo wtyczkowe powinno być usytuowane w pobliżu urządzenia i być łatwo dostępne dla obsługi. W przypadku, kiedy urządzenie jest zasilane ze źródła prądu stałego, łatwo dostępny układ rozłączający powinien być wmontowany w stałe okablowanie na zewnątrz urządzenia.! Nie jest dozwolone jednoczesne podłączenie do urządzenia napięcia zasilania 230 V AC i 48 V DC. Producent nie odpowiada za stosowanie urządzenia niezgodnie z instrukcją obsługi. Instrukcja obsługi jest integralną częścią urządzenia i wraz z nim jest przekazywana użytkownikom. IO140-1h VIII Październik 2008

9 OGÓLNA CHARAKTERYSTYKA 1.1. Przeznaczenie Multiplekser CrossTel jest urządzeniem umożliwiającym elastyczne i transparentne przełączanie ruchu o strukturze określonej w zaleceniu ITU-T G.704 pomiędzy czterema portami telekomunikacyjnymi G.703 o szybkości transmisji 2048 kbit/s oraz na łączenie niezależnych segmentów sieci lokalnych standardu Ethernet poprzez sieć telekomunikacyjną SDH lub PDH. Przełączanie pomiędzy strumieniami 2048 kbit/s odbywa się na poziomie szczelin czasowych strumienia G.704 o szybkości 64 kbit/s, gdzie n = Nie jest możliwa praca w trybie nieramkowanym z szybkością 2048 kbit/s. Szczeliny czasowe mogą być dowolnie wybierane i przełączane pomiędzy czterema strumieniami E1. Do szczelin czasowych może zostać przyporządkowany sygnał Ethernet pochodzący z zewnętrznego dedykowanego portu urządzenia. Strumień Ethernet jest transmitowany przez wbudowany układ mostu, który ogranicza niepotrzebny ruch pomiędzy sieciami lokalnymi łączonymi za pomocą urządzenia. Szybkość użyteczna transmisji protokołu TCP, przekazywanego z kierunku port Ethernet => port E1, jest średnio nie mniejsza niż 1700 kbit/s a protokołu UDP nie mniejsza niż 1800 kbit/s dla ramek 1522 bajty i nie mniejsza niż 1400 kbit/s dla ramek 100 bajtów, przy wykorzystaniu pełnego strumienia E1. Multiplekser przenosi przezroczyście również dłuższe niż 1522 bajtowe ramki Ethernet, zgodne ze standardem IEEE 802.1q lub IEEE 802.1p Przykłady zastosowań Podstawową aplikacją urządzenia jest możliwość świadczenia usług dostępu do internetu wykorzystując sieć telekomunikacyjną z gradacją szybkości transmisji n x 64 kbit/s. Operator usługi może dowolnie przydzielać pasmo w zależności od potrzeb, co pozwala na stworzenie switcha Ethernet opartego na strumieniach G.703. Możliwe jest również dołączenie centrali abonenckiej lub innego rodzaju usług wykorzystujących strumień telekomunikacyjny G.703. Wbudowany układ crossconnect pozwala na dowolny podział ruchu w kanale głównym G.703 na strumień Ethernet i pozostałe porty E1 Rysunek 1-1. Dodatkowym atutem jest możliwość wykorzystania portów E1 zarówno po stronie lokalnej jak i linowej, port Ethernet może być wykorzystany tylko jako port lokalny dla urządzenia. ETHERNET CrossTel PBX E1/G.703 E1/G.703 SDH/PDH CrossTel ETHERNET E1/G.703 Rysunek 1-1. Przykład zastosowania I IO140-1h 1 Październik 2008

10 SG RS RxD DCE 6-TxD MENAGEMENT 4-SG RS RxD DCE 6-TxD MENAGEMENT LOS LOF TXD E AIS ERR RXD 10/100 LOS LOF TXD AIS ERR E1 LNK ACT 2 RXD 10/ /100 LNK ACT LNK ACT 2 10/100 LNK ACT 4-SG RS RxD DCE 6-TxD MENAGEMENT 4-SG RS RxD DCE 6-TxD MENAGEMENT 4-SG RS RxD DCE 6-TxD MENAGEMENT 10/100BASE-T 10/100BASE-T/E1 CONVERTER EtherTel LOOP1 LOOP2 10/100BASE-T 10/100BASE-T/E1 CONVERTER EtherTel LOOP1 LOOP2 LOS LOF TXD AIS ERR E1 E1 RXD /100 2 LNK ACT LNK ACT 10/100 LOS LOF TXD LNK ACT LNK ACT AIS ERR RXD 10/100 EtherTel LOOP1 LOOP2 10/100BASE-T 10/100BASE-T/E1 CONVERTER 2 10/100 EtherTel LOOP1 LOOP2 10/100BASE-T 10/100BASE-T/E1 CONVERTER LOS LOF TXD LNK ACT LNK ACT AIS ERR E1 RXD 1 10/ /100 EtherTel LOOP1 LOOP2 10/100BASE-T 10/100BASE-T/E1 CONVERTER Rysunek przedstawia możliwość połączenia sieci Ethernet w oddalonych lokalizacjach, za pomocą czterech strumieni E1. Urządzenie tworzy 4 kanały Ethernet na 4 strumieniach 2048 kbit/s. Nie są wymagane wszystkie szczeliny czasowe ze strumienia, istnieje możliwość doboru liczby szczelin w zależności od posiadanego łącza i wymaganej przepływności. Każdy kanał Ethernet poprzez sieć SDH/PDH przekazywany jest do urządzenia końcowego, którym może być TM-78 lub. ETHERNET 1xE1 TM-78 FD/COL FD/COL ETHERNET 4xE1 SDH/PDH 1xE1 TM-78 FD/COL FD/COL ETHERNET 1xE1 ETHERNET 1xE1 TM-78 Rysunek Przykład zastosowania II FD/COL FD/COL ETHERNET Rysunek na przedstawia podobną sytuację jak poprzednio ale w tej aplikacji wykorzystany jest tylko jeden strumień E1. Urządzenie tworzy jak poprzednio 4 kanały Ethernet, ale nie na całych strumieniach 2048kbit/s tylko na wybranych szczelinach czasowych z jednego strumienia E1. Drugie urządzenie wydziela z pełnego strumienia E1 wybrane szczeliny czasowe i odtwarza kanał Ethernet, natomiast pozostałe szczeliny przełącza crossconnect na drugi port i wydziela szczeliny drugiego kanału Ethernet, z tego strumienia kanał Ethernet może odtworzyć urządzenie TM-78. ETHERNET TM-78 1xE1 FD/COL FD/COL ETHERNET 1xE1 ETHERNET 1xE1 SDH/PDH 1xE1 ETHERNET 1xE1 TM-78 Rysunek Przykład zastosowania III FD/COL FD/COL ETHERNET Na rysunku 1-4 jest przykład zastosowania urządzeń do budowy sieci na jednym, dwóch, trzech lub czterech strumieniach E1. Jedno z urządzeń tworzy 4 kanały Ethernet na szczelinach czasowych strumieni 2048kbit/s, następnie te strumienie przekazywane są poprzez sieć SDH/PDH do urządzenia, które wydziela jeden kanał Ethernet, a trzy pozostałe funkcją crossconect przełącza na jeden lub więcej pozostałych portów E1 i przekazuje je do IO140-1h 2 Październik 2008

11 SG RS RxD DCE 6-TxD MENAGEMENT LOS LOF TXD E1 1 AIS ERR RXD 10/100 LNK ACT 2 10/100 LNK ACT EtherTel LOOP1 LOOP2 10/100BASE-T 10/100BASE-T/E1 CONVERTER RS SG 5-RxD DCE 6-TxD MENAGEMENT LOS LOF TXD AIS ERR E1 RXD 1 10/100 LNK ACT 2 10/1 00 LNK ACT EtherTel LOOP1 LOOP2 10/100BASE-T 10/100BASE-T/E1 CONVERTER 4-SG RS RxD DCE 6-TxD MENAGEMENT LOS LOF TXD 1 LNK ACT LNK ACT EtherTel LOOP1 LOOP2 E1 10/100BASE-T 10/100BASE-T/E1 CONVERTER AIS ERR RXD 10/ / następnego urządzenia. Urządzenia to pełni taką samą funkcję jak poprzednie. skonfigurowane i połączone w ten sposób tworzą, aktywne rozgałęzienia sieci Ethernet. 1,2,3 lub 4xE1 ETHERNET ETHERNET 1,2 lub 3xE1 1,2,3 lub 4 xe1 SDH/PDH 1 lub 2xE1 ETHERNET ETHERNET 1xE1 TM-78 Rysunek Przykład zastosowania IV FD/COL FD/COL ETHERNET Przykład zastosowania V na rysunku 1-5, przedstawia możliwość wykorzystania dwóch strumieni E1 do transmisji Ethernet i transmisji E1 między centralkami PBX. Jeden ze strumieni zawiera trzy kanały Ethernet. Pierwszy kanał jest lokalnie wydzielony dla urządzenia TM-78, a dwa pozostałe wraz z drugim strumieniem 2048kbit/s są transmitowane przez sieć SDH/PDH. po drugiej stronie sieci przełącza funkcją crossconnect cały strumień E1 na centralkę PBX, a z drugiego wydziela kanał Ethernet. Pozostały kanał Ethernet przełącza na ostatni port E1 i przesyła do urządzenia TM-78, które odtwarza ten kanał. ETHERNET FD/COL TM-78 1xE1 FD/COL ETHERNET 1xE1 1xE1 2xE1 SDH/PDH 2xE1 1xE1 ETHERNET TM-78 FD/COL FD/COL ETHERNET PBX PBX Rysunek Przykład zastosowania V W urządzeniach wykorzystując tylko jeden lub dwa porty E1 do transmisji kanałów Ethernet, można użyć pozostałych portów do funkcji crossconnect i niezależnie od transmisji Ethernet przełączać w strumieniach E1 szczeliny czasowe. Rysunek 1-6 przedstawia możliwość zastosowania urządzeń w aplikacjach zarządzania siecią, nadzorem, konfiguracją lub monitorowaniem. Wykorzystując jeden strumień 2048 kbit/s w sieci SDH możemy kontrolować urządzenia znajdujące się w odległych obiektach, rozmieszczone na dużym obszarze. Host dołączony jest przez multiplekser do sieci SDH. W każdym oddalonym obiekcie umieszczony jest połączony do lokalnej sieci Ethernet. IO140-1h 3 Październik 2008

12 Wbudowany crossconnect przekazuje niededykowany dla danego węzła ruch i odbiera dane z hosta poprzez sieć SDH i przekazuje do sieci lokalnej. CENTRUM ZARZĄDZANIA CENTRUM ZARZĄDZANIA Ethernet Hos t OBIEKT 1 PIERŚCIEŃ SDH OBIEKT 4 EtherTel OBIEKT 2 OBIEKT 3 E1/ G kbit/s Obiekt 1 Obiekt 2 Obiekt 3 Obiekt 4 E1/ G kbit/s E1/ G kbit/s E1/ G kbit/s CrossTel Ethernet CrossTel Ethernet CrossTel Ethernet CrossTel Ethernet Urządzenie_1 Urządzenie_2 Urządzenie_3 Urządzenie_4 Rysunek 1-6. Przykład zastosowania VI BTS BTS BTS E1/G.703 E1/G.703 E1/G.703 E1/G.703 E1/G.703 E1/G.703 E1/G.703 CrossTel CrossTel CrossTel Rysunek 1-7. Przykład zastosowania Przykład zastosowania VII 1.3. Oznaczanie Urządzenie:.1 Wersja urządzenia Typ urządzenia Urządzenie telekomunikacyjne IO140-1h 4 Październik 2008

13 2. ZŁĄCZA I WSKAŹNIKI DIODOWE 2.1. Panel przedni 4-SG RS Rx 6-Tx MANAGEMENT 10/100 LNK ACT LOS AIS CrossTel 10/100BASE-Tx LOF ERR LOS AIS LOF ERR LOS AIS LOF ERR LOS LOF AIS ERR E1/G Rx 2 3 Tx Rysunek 2-1. Wygląd i opis panelu przedniego. 1. Dioda sygnalizująca stan zasilania 2. Złącze monitorowania i nadzoru RS Grupa diod sygnalizujących stany wykryte przez interfejs Ethernet: LNK/ACT zanik odbieranego sygnału/aktywność linii - dioda świeci, gdy nie ma zaniku sygnału Ethernet, pulsuje, gdy transmitowane są dane 10/100 10BaseT/100BaseTX - dioda świeci dla 100Base-TX, FD/COL pełny dupleks/pół dupleks(sygnalizacja kolizji) - dioda świeci dla pełnego dupleksu i pulsuje w przypadku kolizji 4. Złącze interfejsu Ethernet 5. Grupa diod sygnalizujących stany wykryte przez interfejs E1: LOS zanik odbieranego sygnału LOF utrata synchronizacji ramki odbieranego sygnału ERR przekroczenie stopy błędów 10-5 i 10-3 AIS sygnału inhibicji AIS 6. Złącze portów liniowych E1 IO140-1h 5 Październik 2008

14 2.2. Panel tylny Rysunek 2-2. Wygląd i opis panelu tylnego. 1. Zacisk uziemiający 2. Złącze zasilania dla napięcia stałego 48 V DC, nie jest istotna polaryzacja + i - na zaciskach 3. Złącze zasilania dla napięcia przemiennego 230 V AC 2.3. Charakterystyka złączy 1 8 Opis złącza nadzoru 4 Masa 5 RXD 6 TXD Rysunek 2-3. Złącze nadzoru RJ Opis złącza E1 RJ-45 1,2 wejście sygnału E1/G ,6 wyjście sygnału E1/G.703 Rysunek 2-4. Złącze interfejsu E1/G.703. Opis złącza Ethernet RJ wejście sygnału Ethernet wejście sygnału Ethernet wyjście sygnału Ethernet wyjście sygnału Ethernet Rysunek 2-5. Złącze interfejsu Ethernet MDIX port Ethernet. IO140-1h 6 Październik 2008

15 3. OPIS FUNKCJONALNY 3.1. Zasada działania Urządzenie posiada wbudowany układ przełączania strumieni 64 kbit/s o pojemności 8 x 32 x 64 kbit/s. Układ przełączania szczelin przyłączony jest do czterech zewnętrznych portów liniowych wyposażonych w interfejs zgodny z zaleceniem ITU-T G.703 i pozwalających na pracę ze strumieniem danych o strukturze zdefiniowanej w zaleceniu ITU-T G.704 oraz do czterech wewnętrznych interfejsów 31 x 64 kbit/s. Kanał wirtualny Ethernet można przyłączyć do jednego z czterech wewnętrznych interfejsów. Szybkość pracy wirtualnego kanału zależy od liczby szczelin 64 kbit/s przydzielonych do transmisji i nie może przekroczyć pojemności pojedynczego wewnętrznego kanału tj. 31 x 64 kbit/s i nie może być rozdzielana na inne kanały np. 5 x 64 kbit/s do jednego kanału a 10 x 64 kbit/s do drugiego czy trzeciego. Ruch na wirtualnym kanale Ethernet jest monitorowany i są zapamiętywane adresy stacji obecne w kanale. Tworzona jest tablica o pojemności 100 adresów dla każdego kanału. Tablica pozwala na kierowanie ruchu przychodzącego od strony portu Ethernet w kanał wirtualny. Dodatkowo od strony portu Ethernet w urządzeniu został wbudowany przełącznik Ethernet separujący sieć telekomunikacyjną od ruchu wewnątrz sieci LAN. Przełącznik posiada również tablicę adresów o pojemności 1000 adresów MAC i dokonuje selekcji ruchu tak, aby na stronę sieci telekomunikacyjnej transmitowane były ramki wymagane dla ruchu pomiędzy sieciami LAN łączonymi przez urządzenie. Przełącznik w swojej funkcjonalności umożliwia również ograniczanie pasma dla ramek typu broadcast. Multiplekser posiada system mikroprocesorowy dla konfiguracji i obsługi funkcji utrzymania oraz dla monitorowania stanu pracy urządzenia. Zaimplementowana została obsługa protokołu SNMP w wersji 1 oraz obsługa zestawu protokołów TCP/IP- TCP (transmission control protocol), UDP (user datagram protocol), IP (internet protocol), ICMP (internet control message protocol). W celu utrzymania zgodności z poprzednimi wersjami urządzeń została zachowana obsługa firmowego protokołu zarządzania aplikacji LANWIN LNMP. Interfejs Ethernet obsługuje dwie implementacje warstwy fizycznej o szybkości 10 Mbit/s i 100 Mbit/s, z możliwością autonegocjacji, która zapewnia połączenie przy najwyższej dostępnej szybkości - Tabela 3-1. Tryb połączenia sygnalizują diody LED na przedniej ściance. Tabela 3-1. Kolejność wyboru połączenia przy autonegocjacji. Kolejność Tryb połączenia 1 100BASE-TX full-duplex 2 100BASE-TX 3 10BASE-T full-duplex 4 10BASE-T IO140-1h 7 Październik 2008

16 3.2. Układy diagnostyczne i sygnalizacyjne Multiplekser dokonuje automatycznej kontroli parametrów sygnału interfejsów liniowych E1 i interfejsu Ethernet oraz wykrywa i sygnalizuje następujące stany i wielkości: Interfejs liniowy E1 G.703: zanik sygnału na wejściu interfejsu utratę synchronizacji ramki zgodnej z ITU-T G.704 przekroczenia stopy błędów (wiolacji kodu HDB3) 1x10-3 i 1x10-5 w sygnale przychodzącym detekcji sygnału inhibicji AIS Interfejs Ethernet: zanik połączenia transmisja pakietów konfiguracja portów po autonegocjacji Sygnalizacja stanu alarmowego odbywa się przez: świecenie odpowiedniej diody LED dla każdego interfejsu liniowego E1, G.703: LOS, LOF, ERR, SYNC, brak świecenia diody LED interfejsu Ethernet: LNK/ACT Tabela 3-2. Wykrywane stany awaryjne i akcje im towarzyszące. Stan awaryjny LED LNK/ACK LED LOS LED LOF LED ERR LED AIS Interfejs Ethernet Zanik sygnału ciągłości łącza 1) Zanik sygnału Utrata synchronizacji ramki Interfejs E1 Stopa błędów > ) Stopa błędów > 10-3 Sygnał AIS dioda świeci - dioda nie świeci 1) - dioda pulsuje podczas transmisji danych 2) - dioda pulsuje 3.3. Zarządzanie jakością Zarządzanie jakością jest związane z nadzorem jakości transmisji w linii E1 zapewnianej przez urządzenie a także z transmisją pakietów między portami LAN i WAN. Nadzór nad jakością linii E1 polega na zapisach zdarzeń w transmisji dotyczących jakości, mogących służyć do oceny jakości transmisji i usługi zgodnie z G.826. Podstawą do oceny jakości powinna być: liczba sekund z błędem ES liczba sekund z poważnymi błędami SES IO140-1h 8 Październik 2008

17 liczba błędnych bloków EB stosunek sekund z błędem do wszystkich sekund, kiedy urządzenie jest dostępne ESR [%] stosunek sekund z poważnym błędem do wszystkich sekund, kiedy urządzenie jest dostępne SESR [%] stosunek błędnych bloków do wszystkich bloków, kiedy urządzenie jest dostępne BBER [%] liczba sekund dostępności urządzenia AS liczba sekund niedostępności urządzenia UAS, 10 kolejnych SES zmienia stan linii na niedostępny, 10 sekund bez SES przywraca stan dostępności całkowita liczba sekund pracy od momentu włączenia urządzenia TS Liczba AS = TS UAS Tabela 3-3 podano sposób interpretacji zdarzeń z kierunku odbiorczego dla sygnału 2048 kbit/s. Tabela 3-3. Tabela zdarzeń. Rodzaj zdarzenia na 1 sekundę Interpretacja 1 LOS zanik sygnału na wejściu ES + SES 1 błąd kodu HDB3 ES 1 LOF utrata synchronizacji ramki ES + SES 1 AIS sygnał alarmu ES + SES 10-5 stopa błędów ES 10-3 stopa błędów SES 1 FAS błędy we wzorze synchronizacji ES 28 FAS ES + SES 1 CRC-4 ciąg kontrolny ES 805 CRC-4 ES + SES Liczba zdarzeń dotyczących jakości przekroczenia progów jest zliczana w okresach 15-minutowych i 24-godzinnych w rejestrach znajdujących się w urządzeniu. Rejestry 15-minutowe tworzą stos zawierający co najmniej 16 rejestrów okresów ubiegłych. Gdy wszystkie rejestry są pełne, zawartość rejestrów najstarszego okresu 15-minutowego może zostać stracona. Operator może odczytywać i ustawiać progi dla rejestrów 15-minutowych i 24-godzinnych. Progi jakości dla okresu 15-minutowego powinny być ustawiane w zakresie od 1 do 900, przy czym wartościami domyślnymi powinny być wartości: dla ES 120 i dla SES 15. Dla okresu 24-godzinnego, brak jest specyfikacji wartości progowych w normach. Progi jakości dla okresu 24 h powinny być ustawiane w zakresie od 0 do Definicje niedostępności urządzenia określa Rysunek 3-1. Czas 10 sekund 10 sekund 10 sekund Detekcja niedostępności Okres niedostępny Detekcja dostępności Okres dostępny Sekunda z poważnymi błędami Sekunda z błędami, bez SES Sekunda bez błędów Rysunek 3-1. Niedostępność urządzenia. IO140-1h 9 Październik 2008

18 3.4. Dziennik zdarzeń Multiplekser posiada funkcję rejestrowania czasu i daty wystąpienia zdarzenia o określonym kryterium, do którego należą następujące typy zdarzeń: pojawienie się lub zanik sygnału na wejściu interfejsu liniowego E1 zsynchronizowanie lub utratę synchronizacji ramki dla łącza E1 przekroczenie lub zejście poniżej progu blokowej stopy błędów 10-3 sygnału odbieranego z interfejsu liniowego E1 przekroczenie lub zejście poniżej progu blokowej stopy błędów 10-5 sygnału odbieranego z interfejsu liniowego E1 przekroczenie lub zejście poniżej zdefiniowanego przez użytkownika progu zliczeń piętnastominutowego licznika ES (ES15) przekroczenie lub zejście poniżej zdefiniowanego przez użytkownika progu zliczeń dwudziestoczterogodzinnego licznika ES (ES24) przekroczenie lub zejście poniżej zdefiniowanego przez użytkownika progu zliczeń piętnastominutowego licznika SES (SES15) przekroczenie lub zejście poniżej zdefiniowanego przez użytkownika progu zliczeń dwudziestoczterogodzinnego licznika SES (SES24) zatwierdzenie zmiany konfiguracji urządzenia próba nieautoryzowanego wejścia do systemu konfiguracji urządzenia przy użyciu emulatora terminala VT-100 w przypadku zabezpieczenia hasłem Aplikacje zarządzające opracowane dla multipleksera umożliwiają zarządzanie zarówno urządzeniem lokalnym jak i zdalnym z wykorzystaniem kanałów transmisyjnych. Są to dedykowane aplikacje na platformę Windows 9x/2000/NT LANWIN oraz program terminala VT-100 umożliwiający konfiguracje i monitorowanie tylko w urządzeniu lokalnym. Konsola terminala VT-100 nie umożliwia konfiguracji połączeń krosowych i przydzielania szczelin kanałom wirtualnym. IO140-1h 10 Październik 2008

19 4. INSTALACJA I OBSŁUGA 4.1. Wstęp Przed rozpoczęciem eksploatacji konieczna jest prawidłowa, zgodna z przedstawionymi w dalszej części instrukcji zaleceniami, instalacja i konfiguracja urządzenia Warunki pracy Multiplekser może pracować w sposób ciągły w pomieszczeniach zamkniętych w warunkach podanych w Danych technicznych. Nie powinien być narażony na bezpośrednie nasłonecznienie. Nie zaleca się ustawiania urządzenia na źródłach ciepła, choć dopuszczalne jest ustawienie go na drugim takim samym urządzeniu lub zainstalowanie w stojaku, w którym pracują inne urządzenia. W tym wypadku powinien być jednak zapewniony swobodny przepływ powietrza lub - w razie potrzeby - wentylacja wymuszona Zasilanie Multiplekser może być zasilany z sieci prądu przemiennego o napięciu znamionowym V jak również z zasilacza prądu stałego o napięciu 36 60V, nie jest istotna polaryzacja na złączu zasilającym. Niedopuszczalne jest jednoczesne zasilanie urządzenia prądem przemiennym i prądem stałym. Gniazdo sieciowe, do którego następuje podłączenie powinno być wyposażone w bolec zerujący. Dopuszcza się podłączenie do sieci zasilającej nie posiadającej bolca zerującego pod warunkiem doprowadzenia uziemienia do zacisku uziemiającego umieszczonego na tylnej ściance urządzeń. Niedopuszczalne jest jednoczesne stosowanie uziemienia i zerowania poprzez sznur sieciowy. Należy unikać podłączania multipleksera do obwodu sieci, z którego zasilane są odbiorniki mogące generować znaczne zakłócenia impulsowe, jak silniki komutatorowe, lampy wyładowcze itp. Dla zapewnienia maksymalnej niezawodności zalecane jest korzystanie z zasilacza awaryjnego UPS. Uwaga: Podwójny bezpiecznik - biegun/zero. Każdy przewód sieciowy zabezpieczony jest oddzielnym bezpiecznikiem topikowym umieszczonym wewnątrz urządzenia. Niektóre elementy zasilacza umieszczone na płytce drukowanej znajdują się na potencjale sieci zasilającej.! Urządzenie nie posiada wmontowanego układu rozłączającego, dlatego łatwo dostępny układ rozłączający powinien być wmontowany w stałe okablowanie. IO140-1h 11 Październik 2008

20 4.4. Dołączanie kabli połączeniowych Interfejs Ethernet Pin1 Pin8 1 Biało-pomarańczowy 2 Pomarańczowy 3 Biało-zielony 4 Biało-niebieski 5 Niebieski 6 Zielony 7 Biało-brązowy 8 Brązowy Rysunek 4-1. Wtyczka złącza RJ-45 interfejsu Ethernet. Wtyczki kabla połączeniowego (Rysunek 4-1) powinny być zakończone tak samo po obu końcach, kolory skrętek muszą być zaciśnięte na odpowiednie te same piny w przypadku kabla prostego. Kabel skrosowany przedstawia Rysunek 4-2. Interfejs Ethernet multipleksera automatycznie wykrywa rodzaj dołączonego portu (MDI, MDI-X) i może być łączony kablem prostym lub skrosowanym. 1 Biało-zielony 2 Zielony 3 Biało-pomarańczowy 4 Biało-niebieski 5 Niebieski 6 Pomarańczowy 7 Biało-brązowy 8 Brązowy Pin1 Pin8 1 Biało-pomarańczowy 2 Pomarańczowy 3 Biało-zielony 4 Biało-niebieski 5 Niebieski 6 Zielony 7 Biało-brązowy 8 Brązowy. Rysunek 4-2. Sposób połączenia kabla skrosowanego Interfejs RS-232 Aby można było zarządzać urządzeniem należy połączyć nadzorowane urządzenie z komputerem PC posiadającym zainstalowane oprogramowanie LANWIN lub emulator terminala VT-100. Podłączenie należy wykonać kablem RS-232 o specyfikacji podanej na rysunku 4-3 Analogicznie wygląda kabel do transmisji, wykorzystujący interfejs RS-232, Pin1 Pin8 1 Niepodłączony 2 Niepodłączony 3 Niepodłączony 4 GND 5 RXD 6 TXD 7 Niepodłączony 8 Niepodłączony Rysunek 4-3. Kabel RS-232 z wtyczkami DB-9 RJ Interfejs liniowy E1/G.703 Sygnały wejściowy i wyjściowy interfejsu E1/G.703 powinny być doprowadzone dwoma ekranowanymi kablami symetrycznymi o impedancji 120 Ω lub jednym ekranowanym kablem podwójnym o takiej samej impedancji. Sygnał wejściowy powinien być doprowadzony do pinów 1 i 2, a wyjściowy powinien być wyprowadzony z pinów 3 i 6 (Rysunek 4-4). IO140-1h 12 Październik 2008

21 Aby spełnić wymagania dotyczące emisji zakłóceń należy przestrzegać następujących zasad. Podłączenie kabli symetrycznych należy wykonać przy pomocy wtyku RJ-45 wyposażonego w metalową lub metalizowaną obudowę (osłonę), a ekran kabla powinien łączyć się z obudową. Pin1 Pin8 1 Biało-pomarańczowy 2 Pomarańczowy 3 Biało-zielony 4 Niepodłączony 5 Niepodłączony 6 Zielony 7 Niepodłączony 8 Niepodłączony Rysunek 4-4. Wtyczka złącza RJ-45 interfejsu E1/G.703. Opis wyprowadzeń na gnieździe interfejsu liniowego E1/G.703 przedstawia Rysunek Konfiguracja zegara Możliwe są dwa warianty pracy urządzeń. Urządzenia mogą transmitować dane w zależności od warunków i możliwości sieci telekomunikacyjnej w układzie MASTER-SLAVE SLAVE-SLAVE W trybie MASTER urządzenie pracuje wtedy, gdy źródłem zegara dla danych nadawanych do interfejsu E1/G.703 jest zegar z wewnętrznego generatora kwarcowego. W trybie pracy SLAVE, źródłem zegara dla danych nadawanych do interfejsu E1/G.703 jest zegar odtworzony z przeciwległego kierunku transmisji. W trybie pracy SLAVE-SLAVE, oba urządzenia pracują z zegarami odtworzonymi transmisja synchroniczna. Tego typu konfiguracja możliwa jest tylko, gdy konwertery podłączone są do sieci telekomunikacyjnej SDH, a sieć pracuje w trybie synchronicznym. Praca z systemami PDH nie jest możliwa. Możliwe jest pobranie zegara z każdego portu G Konfiguracja interfejsu E1 G.703 Konwerter posiada następujące funkcje konfiguracji interfejsu E1 G.703: Odłączenie niewykorzystanego portu CRC włączenie - wyłączenie o załączenie opcji umożliwia uzyskanie poprawnej współpracy z urządzeniami wymagającymi przesyłania w bitach C1-C4 szczeliny zerowej reszty z dzielenia CRC o wyłączenie opcji powoduje ustawienie bitów C szczeliny zerowej w stan Konfiguracja interfejsu Ethernet Multiplekser posiada następujące funkcje konfiguracji interfejsu Ethernet: Ustawienie trybu pracy interfejsu: AUTO, 10Mbit/s, 100Mbit/s, pełny dupleks i pół dupleks Ustawienie rodzaju portu: AUTO, MDI, MDI-X Szybkość transmisji może być ograniczona do: 64 kbit/s, 128 kbit/s, 256 kbit/s, 512 kbit/s, 1024 kbit/s, 2048 kbit/s, 4096 kbit/s, 8192 kbit/s IO140-1h 13 Październik 2008

22 5. CHARAKTERYSTYKA AGENTA SNMP 5.1. Charakterystyka oprogramowania Schemat blokowy oprogramowania został przedstawiony na rysunku poniżej. Agent SNMP Agent Telnet Agent LNMP LNMP MIB SNMP TCP UDP IP ICMP Interfejs RS-232 Ethernet Rysunek 5-1. Schemat blokowy oprogramowania w urządzeniu. Wszelkie informacje dotyczące punktów kontrolnych i monitorujących urządzenia zbierane są w centralnej bazie informacji zarządzania (MIB). Dostęp do bazy jest możliwy trzema metodami: poprzez agenta SNMP obsługującego protokół SNMP; poprzez standardową usługę telnet; poprzez bezpośredni dostęp z wykorzystaniem firmowego protokołu zarządzania (LNMP). UWAGA! Możliwe jest jednoczesne otwarcie tylko po jednej sesji telnet i LNMP. IO140-1h 15 Październik 2008

23 5.2. Opis bazy MIB Baza MIB podzielona jest na grupy o nazwach: system, interfejsy, at, ip, tcp, udp, snmp, icmp. Rozkład grup został przedstawiony na rysunku poniżej. root ccitt (0) iso (1) joint-iso-ccitt (2) org (3) dod (6) internet (1) < directory (1) mgmt (2) experimental (3) private (4) mib (1) < enterprices (1) system (1) interfaces (2) at (3) ip (4) icmp (5) tcp (6) udp (7) Rysunek 5-2. Identyfikatory obiektów MIB-2. W multiplekserze została zaimplementowana obsługa części standardowej bazy MIB, grupa: system oraz część prywatna bazy MIB, grupy: main, status, port, modules, test, snmpmonit oraz część prywatna bazy MIB, grupy: main, status, ModuleConf, ModuleMonit, ModuleTestStat, snmpmonit. W tabeli 5-1 zostały zebrane nazwy zmiennych, typy danych oraz ich opisy. Tabela 5-1. Zmienne wchodzące w skład grupy system. Nazwa Typ danych R/W Opis SysDescr DisplayString Tekstowy opis zawartości SysObjectID ObjectID ID dostawcy w drzewie SysUpTime TimeTicks Czas w setkach sekund jaki upłynął od restartu części systemu odpowiedzialnej za zarządzanie SysContact DisplayString R/W Nazwisko osoby odpowiedzialnej i sposób skontaktowania się z nią SysName DisplayString R/W Pełna nazwa domeny węzła SysLocation DisplayString R/W Fizyczna lokalizacja węzła SysServices [ ] Wartość określająca funkcje obsługiwane przez węzeł. Jest to suma warstw modelu OSI. Opis części prywatnej bazy MIB w formacie ASN.1 jest dostępny w pliku tm140_1.my, dostarczanym razem z urządzeniem na płycie CD. IO140-1h 16 Październik 2008

24 5.3. Położenie bazy MIB multipleksera w drzewie rejestracyjnym Na rysunku poniżej zostało przedstawione położenie bazy MIB multipleksera w drzewie rejestracyjnym. root ccitt(0) iso(1) joint-iso-ccitt(2) org(3) dod(6) internet(1) directory(1) mgmt(2) experimental(3) private(4) mib-2(1) enterprises(1) system(1) interfaces(2) at(3) ip(4) icmp(5) tcp(6) udp(7)... lanex (5746) telecom (1).1(1401) TM-79.1(4) Rysunek 5-3. Położenie bazy MIB multipleksera w drzewie rejestracyjnym Trapy Informacje o stanach alarmowych są wysyłane do zarządcy w postaci ramek TRAP SNMP v1 z opisem typu błędu w polu danych ramki. Dotyczą one następujących zdarzeń: - niepoprawne community name w zapytaniu SNMP; - nieautoryzowana próba wejścia do systemu; - zmiana konfiguracji systemu; - zanik sygnału na wejściu odbiornika; - powrót sygnału do normy; - przekroczenie stopy błędów 10-3 ; - zanik przekroczenia stopy błędów 10-3 ; - przekroczenie stopy błędów 10-5 ; - zanik przekroczenia stopy błędów 10-5 ; - alarm zdalny; - zanik alarmu zdalnego; - zmiana nazwy urządzenia; - zmiana hasła; - przekroczenia ustalonych przez operatora progów w licznikach 15-minutowych i 24- godzinnych zgodnych z normą G.826. IO140-1h 17 Październik 2008

25 6. KONFIGURACJA KONWERTERA PRZY UŻYCIU PROGRAMU LANWIN Aplikacja LanWin umożliwia nadzorowanie i monitorowanie urządzenia. Opis podłączenia komputera został podany w p Konfiguracja globalna Zakładka ta umożliwia wpisanie nazwy urządzenia, ustawienie systemowej daty i czasu oraz na obejrzenie dodatkowych informacji o urządzeniu. Rysunek 6-1. Konfiguracja globalna. IO140-1h 18 Październik 2008

26 Nazwa urządzenia Po naciśnięciu przycisku Nazwa urządzenia otwierane jest okno, w którym możliwe jest wpisanie jego nazwy. Podczas pracy z urządzeniem wprowadzona nazwa pojawi się w oknie aktywnych urządzeń i w oknie urządzenia, którego nazwę zmieniano Ustawianie daty i czasu Rysunek 6-2. Nazwa urządzenia. Naciśnięcie Ustawianie czasu i daty spowoduje wyświetlenie okienka przedstawionego poniżej. Rysunek 6-3. Ustawianie daty i czasu Po wprowadzeniu zmian i naciśnięciu klawisza OK zostaną one zaktualizowe w urządzeniu Informacje dodatkowe Po naciśnięciu Informacje dodatkowe zostanie wyświetlone okienko, w którym zawarte będą dodatkowe informacje dotyczące przyłączonego urządzenia. Rysunek 6-4. Informacje dodatkowe. IO140-1h 19 Październik 2008

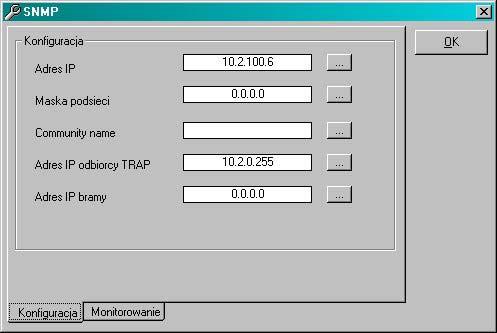

27 6.2. Konfiguracja agenta SNMP Dostęp do parametrów IP oraz agenta SNMP możliwy jest z poziomu aplikacji LANWIN z menu głównego. Rysunek 6-5. Zakładka SNMP. Do poprawnej pracy multipleksera w systemie zarządzania wymagane jest ustawienie następujących parametrów: - adres IP urządzenia, - maska podsieci, - CommunityName, - adres IP stacji zarządzającej (odbiorca ramek typu Trap SNMP), - adres IP bramy 6.3. Statystyki systemu zarządzania. Rysunek 6-6. Konfiguracja agenta SNMP. Multiplekser zbiera dodatkowe informacje statystyczne takie jak.: - status połączenia TCP na porcie 1007 (obsługa protokołu LNMP- zarządzanie zdalne z poziomu aplikacji LANWIN); - liczniki ramek LNMP odebranych i wysłanych; - status odbioru danych (liczniki) na portach 161 i 162 protokołu UDP (pakiety SNMP); - status połączenia klienta telnet. IO140-1h 20 Październik 2008

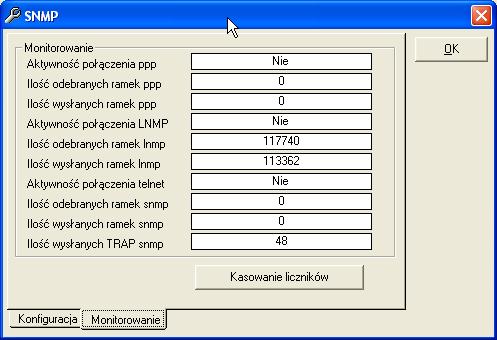

28 Rysunek 6-7. Okno statystyk systemu zarządzania. IO140-1h 21 Październik 2008

29 6.4. Interfejsy Zakładka Interfejsy przeznaczona jest do obsługi interfejsów E1 i Ethernet. W jej skład wchodzą zakładki podrzędne wyżej wymienionych interfejsów. Każda z nich pozwala na niezależne, konfigurowanie parametrów pracy, monitorowanie i zakładanie pętli testowych Zakładka E1, Konfiguracja Zakładka tego modułu pozwala na aktywacje interfejsu E1 oraz określenie trybu pracy interfejsu E1. W poniższym panelu można ustawić następujące parametry: AKTYWNOŚĆ ON-OFF CRC ON-OFF MULTIRAMKA ON-OFF Wybór szczeliny nadzoru od 0 do 31 Rysunek 6-8. Interfejsy E1, Konfiguracja. IO140-1h 22 Październik 2008

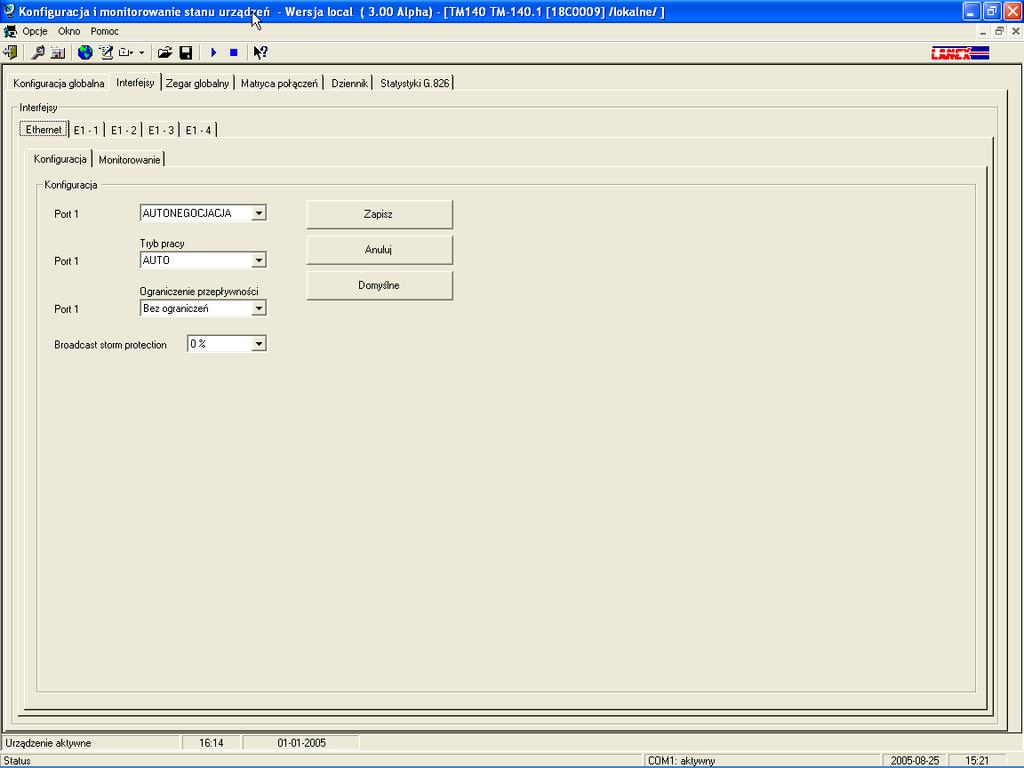

30 Zakładka Ethernet, Konfiguracja Rysunek 6-9. Interfejsy Ethernet. Zakładka pozwala na zmianę parametrów transmisyjnych interfejsów Ethernet, możliwe są następujące tryby pracy interfejsu: AUTONEGOCJACJA ustalenie największej wspólnej szybkości transmisji 100 Mbit/s full duplex wymuszenie pracy w pełnym dupleksie 100 Mbit/s 100 Mbit/s half duplex - wymuszenie pracy w pół dupleksie 100 Mbit/s 10 Mbit/s full duplex - wymuszenie pracy w pełnym dupleksie 10 Mbit/s 10 Mbit/s half duplex wymuszenie pracy w pół dupleksie 10 Mbit/s AUTO automatyczna konfiguracja portu MDI lub MDI-X w zależności od współpracującego urządzenia MDI wymuszenie na stałe trybu pracy jako MDI MDI-X wymuszenie na stałe trybu pracy jako MDI-X Ograniczenie przepływności na porcie Ethernet może wynosić: 64 kbit/s, 128 kbit/s, 256 kbit/s, 512kbit/s, 1024 kbit/s, 2048 kbit/s, 4096kbit/s, 8192 kbit/s IO140-1h 23 Październik 2008

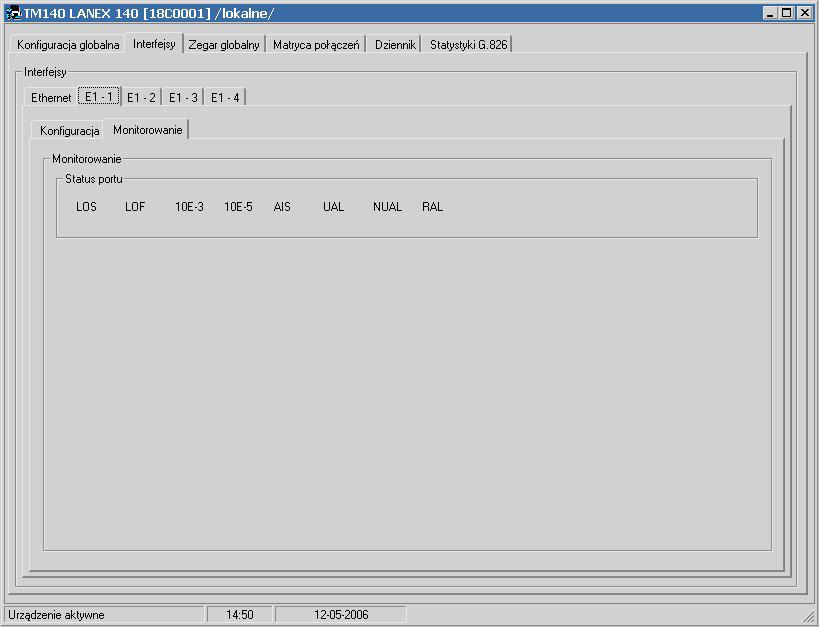

31 Zakładka E1, Monitorowanie. Rysunek Interfejsy - E1, Monitorowanie. Zakładka pozwala na podgląd sygnalizacji interfejsu E1, zdarzenie sygnalizowane jest podświetleniem na czerwono: LOS - zanik sygnału LOF - utrata synchronizacji ramki, 10E-3 - przekroczenie stopy błędów E-5 - przekroczenie stopy błędów 10-5 AIS - Alarm Indication Signal (wskaźnik alarmu) UAL - alarm pilny NUAL - alarm niepilny RAL - alarm z urządzenia zdalnego IO140-1h 24 Październik 2008

32 Zakładka Ethernet, Monitorowanie Rysunek Interfejs Ethernet, Monitorowanie. Zakładka pozwala na podgląd sygnalizacji interfejsu Ethernet, monitorowane są następujące parametry: LINK zanik sygnału na porcie Ethernet IO140-1h 25 Październik 2008

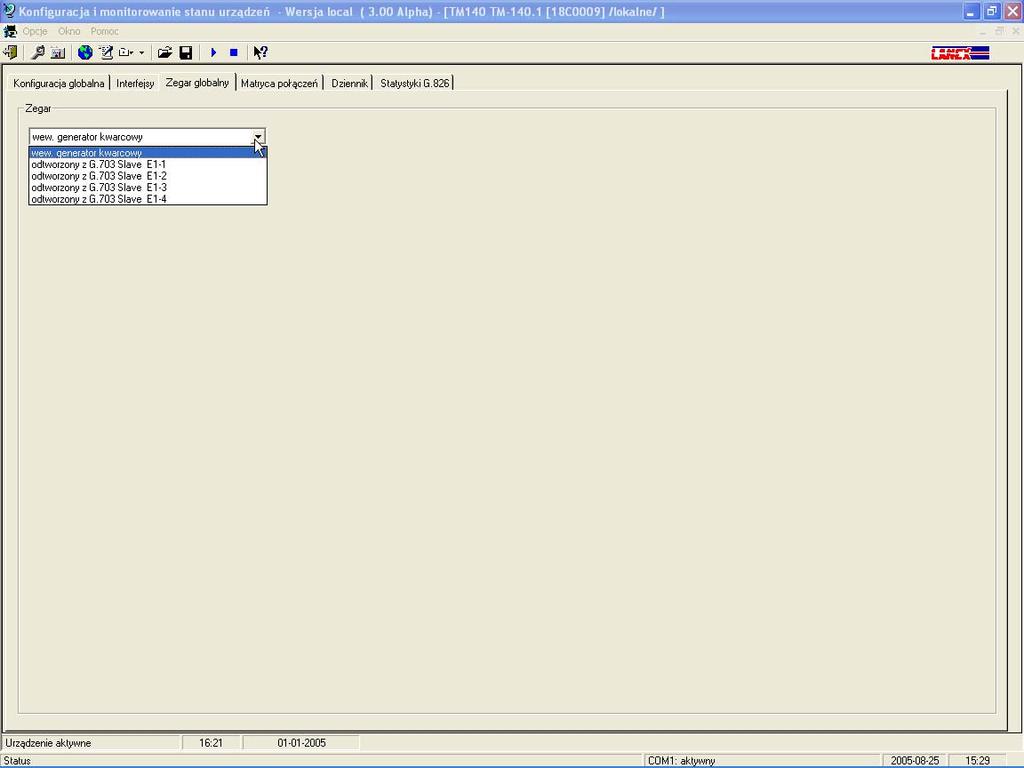

33 6.5. Zegar globalny Rysunek Zegar globalny. Zakładka umożliwia wybór źródła zegara dla danych nadawanych w kierunku interfejsu liniowego E1/G.703. Zegar może pochodzić z następujących źródeł: z wewnętrznego generatora kwarcowego o częstotliwości 2,048 MHz ±50 ppm, tryb pracy jako MASTER z układów odtwarzania zegara przeciwnego kierunku transmisji E1/G.703, tryb pracy jako SLAVE. Zegar może pochodzić z dowolnego z czterech portów E1. IO140-1h 26 Październik 2008

34 6.6. Dziennik Zakładka Dziennik zdarzeń Rysunek Dziennik Dziennik zdarzeń. W zakładce Dziennik zdarzeń wyświetlone są zarejestrowane zdarzenia dotyczące urządzenia. Rodzaje rejestrowanych zdarzeń zostały opisane w p.3.4. W zakładce tej możliwe jest wykasowanie całej zarejestrowanej listy zdarzeń. Można tego dokonać przez naciśnięcie prawego klawisza myszy (gdy znajduje się ona w tym oknie) i wybrania polecenia Kasowanie dziennika. IO140-1h 27 Październik 2008

35 Zakładka - Dziennik - Filtry dziennika zdarzeń Rysunek Dziennik Filtry dziennika zdarzeń. Zakładka ta podzielona jest na dwie części. W górnej części zakładki wyświetlane są zdarzenia, które są wynikiem filtrowania wszystkich zarejestrowanych zdarzeń (wyświetlonych w zakładce Dziennik zdarzeń). W dolnej części okna pokazane są po lewej stronie trzy zakładki składowe. Umożliwiają one wybranie kryteriów filtrowania zdarzeń. Wykaz zakładek kryteriów filtrowania Zdarzenia - pozwala na wybranie do wyświetlenia zdarzeń jedynie jednego typu z przedstawionej wyżej listy rejestrowanych zdarzeń (Rysunek 6-14). Data - umożliwia wybranie kryterium czasu filtrowania zdarzeń. W zakładce tej możliwe jest wybranie daty i godziny początku i końca tego kryterium UAL/NUAL - pozwala na wybranie kryteriów wyświetlanych zdarzeń analogicznych do ustalonych dla: Kryteria alarmu pilnego, Kryteria alarmu niepilnego, kryteria pozostałe (nie zawierające się w kryteriach alarmu pilnego i alarmu niepilnego.) Po prawej stronie tego okna znajdują się dwa przyciski: Filtruj - wyświetlane są zdarzenia typu i wartości takiej jak, w zakładce po lewej stronie. OR - wyświetlane są zdarzenia z zastosowaniem kryteriów z wszystkich zakładek IO140-1h 28 Październik 2008

36 6.7. Matryca połączeń Połączenia zewnętrzne Zakładka połączenia zewnętrzne umożliwia skonfigurowanie połączeń krosowych pomiędzy zewnętrznymi portami E1. Możliwe jest dowolne przełączenie szczelin pomiędzy portami E1-x G.703. Jeżeli szczeliny są skojarzone z portem Ethernet to są blokowane do połączeń krosowych w ramach portów zewnętrznych i oznaczane kolorem czerwonym. Rysunek Matryca połączeń Połączenia zewnętrzne. IO140-1h 29 Październik 2008

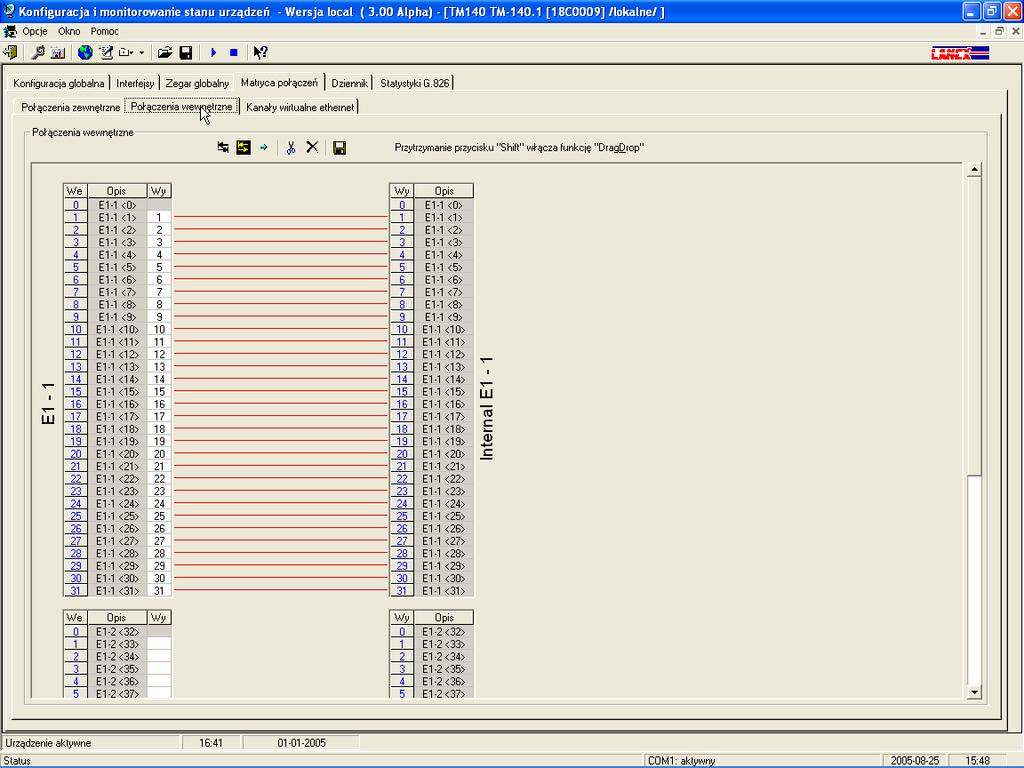

37 Połączenia wewnętrzne Zakładka połączenia wewnętrzne umożliwia skonfigurowanie połączeń krosowych pomiędzy zewnętrznymi portami E1 i dedykowanymi portami - kanałami Ethernet. Możliwe jest przełączenie szczelin pomiędzy zewnętrznymi portami E1-x G.703 a kanałami VC w ten sposób że na pojedynczym porcie E-1 możliwe jest stworzenie maksymalnie 4 kanałów Ethernet - VC. Nie jest możliwe wybieranie szczelin przynależnych do pojedynczego kanału VC-x z różnych portów zewnętrznych. Rysunek Matryca połączeń Połączenia wewnętrzne. IO140-1h 30 Październik 2008

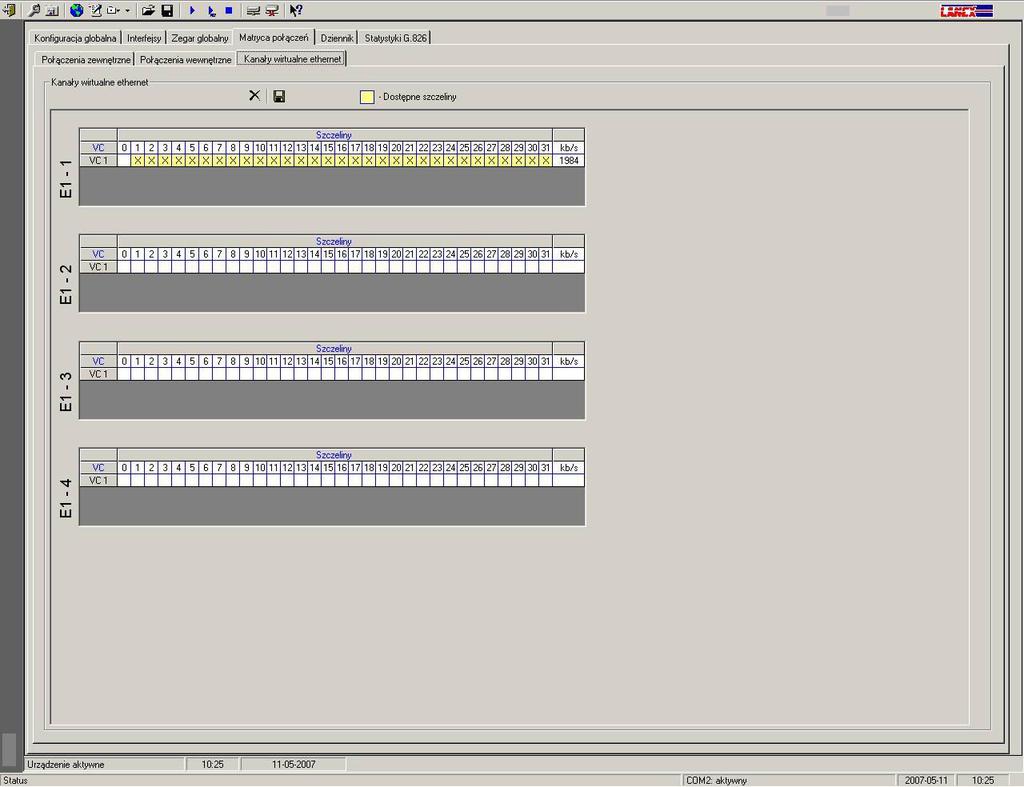

38 Kanały wirtualne Ethernet Zakładka kanały wirtualne Ethernet pozwala na przydzielenie szczelin przyłączonych z kanału zewnętrznego E1-x na wewnętrzny E1-x. Dostępne są cztery kanały wirtualne VC-1. Do jednego kanału wewnętrznego można przydzielić tylko jeden kanał wirtualny n x 64 kbit/s. Następne kanały wirtualne mogą być stworzone na drugim, trzecim i czwartym porcie wewnętrznym. Szybkość transmisji protokołu TCP, przekazywanego z kierunku port Ethernet => port E1, jest średnio nie mniejsza niż 1700 kbit/s a protokołu UDP nie mniejsza niż 1800 kbit/s, przy wykorzystaniu pełnego strumienia E1. Rysunek Matryca połączeń Kanały wirtualne Ethernet IO140-1h 31 Październik 2008

39 6.8. Statystyki G.826 Zakładka ta umożliwia ustawienie czasu rozpoczęcia zliczania: sekund z błędami ES sekund z poważnymi błędami SES, błędnych bloków EB, sekund niedostępności urządzenia UAS, Dodatkowo można ustawiać wartości progowe minimalne i maksymalne dla liczników SES15, SES24, ES15, ES24 na podstawie których generowane są wpisy do dziennika zdarzeń oraz alarmy. Generowanie alarmów od przekroczenia progów może być załączone lub wyłączone Zakładka - Statystyki G Liczniki. Po naciśnięcie klawisza Menu, znajdującego się w lewym górnym rogu zakładki rozwijana jest lista zawierająca polecenia: Raporty Zapisz Drukuj Kasowanie (kasowanie liczników ES/SES), Godzina rozpoczęcia zliczania (otwierane jest okno do wpisania godziny), Generowanie UAL i NUAL Konfiguracja (otwierane jest okno do wpisania wartości progowych przełączania sygnalizacji błędów ES15, SES15, ES24, SES24). Godzina rozpoczęcia zliczania może być wpisana również po przyciśnięciu przycisku Godzina rozpoczęcia zliczania, znajdującego się po prawej stronie okna ES/SES, lub po kliknięciu okna znajdującego się poniżej tego przycisku. Konfiguracja progów przełączania sygnalizacji błędów ES15, SES15, ES24, SES24 możliwa jest również po kliknięciu w dowolnym miejscu okna ES/SES. Przyciśnięcie przycisku Generowanie UAL i NUAL zezwala na sygnalizację tych alarmów po przekroczeniu ustawionych wartości progowych ES/SES. W dolnej części tej zakładki, w zależności od naciśniętego przycisku: Liczniki 15 minutowe, czy Liczniki 24 godzinne wyświetlone są (Rysunek 6-18, Rysunek 6-19): liczba sekund z błędem ES liczba sekund z poważnymi błędami SES liczba błędnych bloków BBE liczba sekund niedostępności urządzenia UAS, W przypadku naciśnięcia Okresy czasowe wyświetlone są (Rysunek 6-20): stosunek sekund z błędem do wszystkich sekund, kiedy urządzenie jest dostępne ESR [%] stosunek sekund z poważnym błędem do wszystkich sekund, kiedy urządzenie jest dostępne SESR [%] stosunek błędnych bloków do wszystkich bloków, kiedy urządzenie jest dostępne BBER [%] Pojawiający się w tym oknie przycisk Zakresy umożliwia wpisanie okresów czasu w których przeprowadzany jest pomiar. IO140-1h 32 Październik 2008

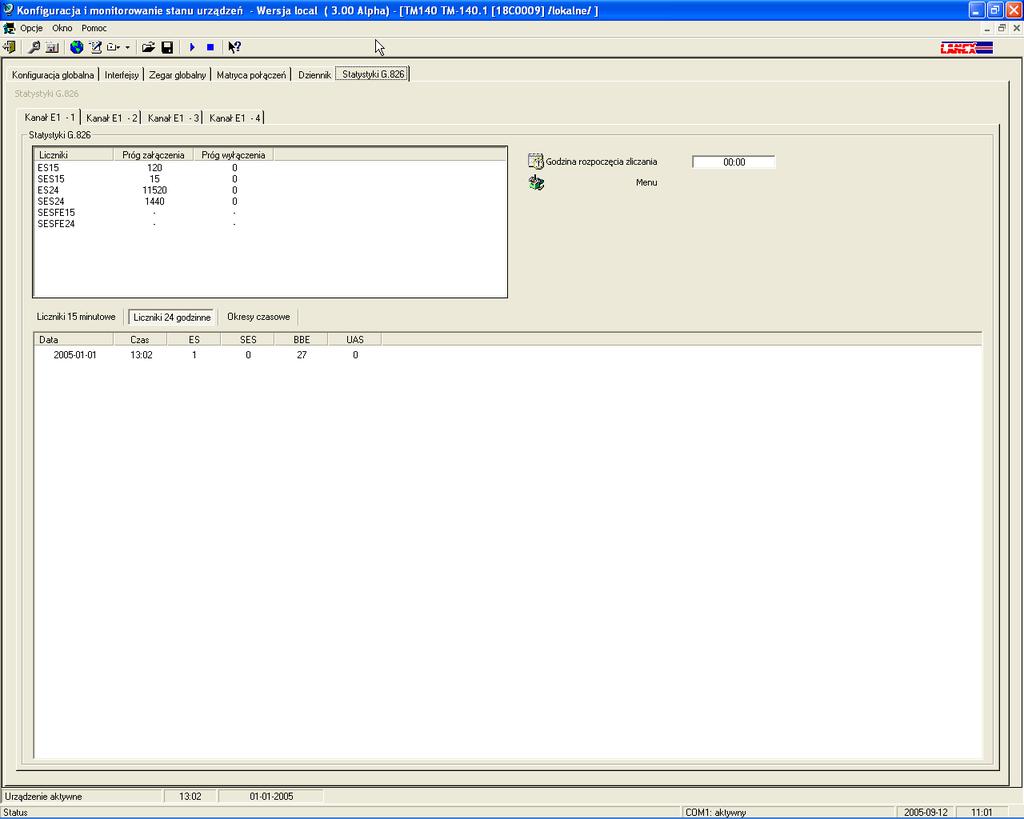

40 Rysunek Statystyki G.826 Liczniki 15 minutowe. Rysunek Statystyki G.826 Liczniki 24 godzinne. IO140-1h 33 Październik 2008

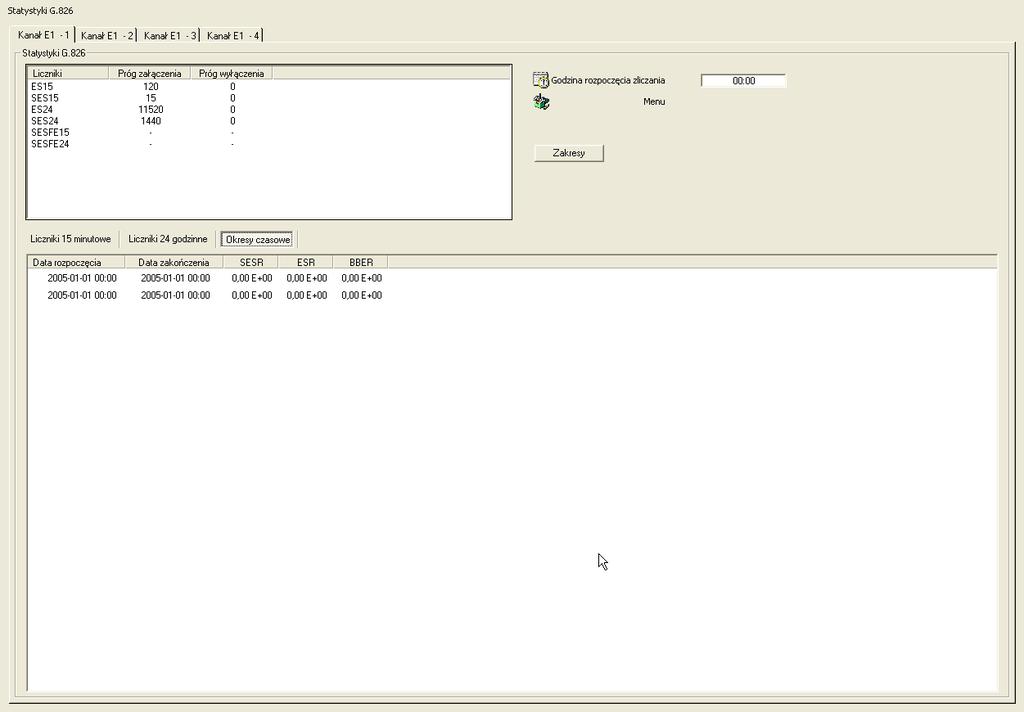

41 Rysunek Statystyki G.826 Okresy czasowe. Rysunek Okresy zliczania statystyk. Rysunek Progi załączania alarmów. IO140-1h 34 Październik 2008

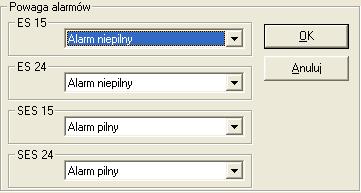

42 Rysunek Hierarchia alarmów 6.9. Aktualizacja oprogramowania Oprogramowanie firmware urządzenia można zaktualizować z poziomu aplikacji LanWin w wersji lokalnej i sieciowej, w tym celu należy uruchomić odpowiednią wersję LanWina i z listy urządzeń, wybrać urządzenie w którym ma być zmienione oprogramowanie. Następnie w zakładce Konfiguracja Globalna wpisać z klawiatury słowo PROG. Otworzy się okno jak na rysunku W pierwszej kolejności należy wskazać ścieżkę do pliku z firmwarem przez naciśnięcia przycisku.... W następnym kroku wciskamy przycisk Programuj. Rysunek Okno programatora do aktualizacji oprogramowania W tym momencie rozpoczyna się procedura wymiany oprogramowania, która może trwać do 10 minut. Przez ten czas urządzenie pracuje normalnie, ale nie ma możliwości zmiany jego konfiguracji. Postęp aktualizacji oprogramowania pokazuje pasek na dole okna. O zakończeniu aktualizacji poinformuje komunikat przedstawiony na rysunku W tym momencie nastąpi restart urządzenia. Okno programatora zamykamy przyciskiem Zamknij. Przed odłączeniem zasilania należy jeszcze odczekać chwilę do momentu, w którym zgłosi się urządzenie w oknie Lanwina. Następnie w zakładce Konfiguracja Globalna możemy otworzyć okno Informacje Dodatkowe i sprawdzić aktualną wersję oprogramowania. Oprogramowanie można wymienić w urządzeniu lokalnym jak i zdalnym. IO140-1h 35 Październik 2008

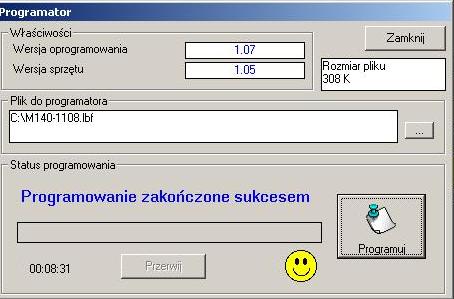

43 Rysunek Komunikat o zakończeniu aktualizacji oprogramowania firmware Uwaga: Przed przystąpieniem do prac należy zaopatrzyć się w zasilanie awaryjne, bowiem zanik napięcia podczas zapisu spowoduje uszkodzenie urządzenia. IO140-1h 36 Październik 2008
