EtherTel. Konwerter 10/100Base-T/ E1 TM-78 Instrukcja Obsługi

Transkrypt

1 Konwerter Base-T/ TM-78 IO78-1c Styczeń 2005 LANEX S.A., ul.ceramiczna 8, Lublin serwis: tel. (81)

2

3 Spis treści 1. OGÓLNA CHARAKTERYSTYKA Przeznaczenie Przykłady zastosowań Współpraca z urządzeniami innych producentów Oznaczanie ZŁĄCZA I WSKAŹNIKI DIODOWE Panel przedni Panel tylny Charakterystyka złączy OPIS FUNKCJONALNY Zasada działania Zegar Układy diagnostyczne i sygnalizacyjne Pętle testowe Zarządzanie jakością Dziennik zdarzeń Kanały serwisowe INSTALACJA I OBSŁUGA Wstęp Warunki pracy Zasilanie Dołączanie kabli połączeniowych Interfejs Ethernet Interfejs liniowy /G Dołączanie kabli nadzoru Konfiguracja zegara Konfiguracja interfejsu G KONFIGURACJA KONWERTERA PRZY UŻYCIU PROGRAMU LANWIN Konfiguracja globalna Nazwa urządzenia Ustawianie daty i czasu Informacje dodatkowe Interfejsy Zakładka, Konfiguracja Zakładka, Pętle Zakładka, Monitorowanie Zakładka Ethernet, Konfiguracja Zakładka Ethernet, Monitorowanie Zegar globalny Dziennik Zakładka Dziennik zdarzeń Zakładka Dziennik, Filtry dziennika zdarzeń Statystyki G Zakładka Statystyki G.826, Liczniki KONFIGURACJA KONWERTERA PRZY UŻYCIU TERMINALA VT Uruchomienie programu konfiguracji i nadzoru Opis poszczególnych paneli Menu główne Parametry systemu Konfiguracja interfejsu Monitorowanie i Ethernet Konfiguracja interfejsu Ethernet Konfiguracja zegara nadawczego Dziennik zdarzeń IO78-1c I Styczeń 2005

4 6.8. Statystyki G DANE TECHNICZNE Parametry elektryczne Interfejs Ethernet Interfejs Liniowy /G Parametry mechaniczne Wymagania środowiskowe Eksploatacja Transport Przechowywanie Kompatybilność elektromagnetyczna Zasilanie KOMPLETACJA WYROBU IO78-1c II Styczeń 2005

5 Spis rysunków Rysunek 1-1. Przykład zastosowania I Rysunek 1-2. Przykład zastosowania II... 2 Rysunek 1-3. Przykład zastosowania III Rysunek 2-1. Wygląd i opis panelu przedniego....4 Rysunek 2-2. Wygląd i opis panelu tylnego... 5 Rysunek 2-3. Złącze nadzoru RJ Rysunek 2-4. Złącze interfejsu /G Rysunek 2-5. Złącze interfejsu Ethernet MDI port 1 i Rysunek 2-6. Złącze interfejsu Ethernet MDIX port Rysunek 2-1. Zasady stosowania i wykorzystania pętli lokalnej LOOP Rysunek 2-2. Zasady stosowania i wykorzystania pętli zdalnej LOOP Rysunek 2-3. Niedostępność urządzenia Rysunek 3-1. Wtyczka złącza RJ-45 interfejsu Ethernet Rysunek 3-2. Sposób połączenia kabla skrosowanego Rysunek 3-3. Wtyczka złącza RJ-45 interfejsu /G Rysunek 3-4. Kabel RS-232 z wtyczkami DB-9 RJ Rysunek 4-1. Konfiguracja globalna Rysunek 4-2. Nazwa urządzenia Rysunek 4-3. Ustawianie daty i czasu Rysunek 4-4. Informacje dodatkowe Rysunek 4-5. Interfejsy, Konfiguracja Rysunek 4-6. Interfejsy, Pętle Rysunek 4-7. Interfejsy -, Monitorowanie Rysunek 4-8. Interfejsy Ehternet, Konfiguracja Rysunek 4-9. Interfejsy Ethernet, Monitorowanie Rysunek Zegar globalny Rysunek Dziennik Dziennik zdarzeń Rysunek Dziennik Filtry dziennika zdarzeń Rysunek Filtr dziennika zdarzeń Data Rysunek Filtr dziennika zdarzeń ALP/ALN Rysunek Statystyki G.826 Liczniki 15 minutowe Rysunek Statystyki G.826 Liczniki 24 godzinne Rysunek Statystyki G.826 Okresy czasowe Rysunek Godzina rozpoczęcia zliczania Rysunek Zakresy Rysunek Progi załączania alarmów Rysunek Hierarchia alarmów Rysunek 5-1. Logowanie Rysunek 5-2. Menu główne Rysunek 5-3. Parametry systemu Rysunek 5-4. i Ethernet Rysunek 5-5. Konfiguracja interfejsu Rysunek 5-6. Monitorowanie Rysunek 5-7. Konfiguracja interfejsu Ethernet Rysunek 5-8. Konfiguracja zegara Rysunek 5-9. Dziennik zdarzeń Rysunek Statystyki G Rysunek Czas rozpoczęcia zliczania Rysunek Rejestry 15 minutowe Rysunek Rejestry 24 godzinne Rysunek Konfiguracja progów załączania alarmów Rysunek Okresy czasowe IO78-1c III Styczeń 2005

6 Wykaz użytych skrótów AIS ALN ALP ES ES15 ES24 HDLC IEEE ITU-T LOF LOS MDI MII SES SES15 SES24 USR Alarm Indication Signal Alarm Niepilny Alarm Pilny Errored Seconds - sekundy z błędami Piętnastominutowy licznik sekund z błędami ES Dwudziestoczterogodzinny licznik sekund z błędami ES High Level Data Link Control Institute of Electrical and Electronics Engineers International Telecommunication Union Telecommunication Standardization Sector Loss Of Frame - utrata synchronizacji ramki Loss Of Signal - zanik odbieranego sygnału Medium Dependent Interface Medium Independent Interface Severely Errored Second sekundy z poważnymi błędami Piętnastominutowy licznik sekund z poważnymi błędami SES Dwudziestoczterogodzinny licznik sekund z poważnymi błędami SES Utrata synchronizacji ramki IO78-1c IV Styczeń 2005

7 Bezpieczeństwo użytkowania Konwerter TM-78 został zaprojektowany i przetestowany, w zakresie bezpieczeństwa i użytkowania, zgodnie z normą PN-EN Spełnia wymogi bezpieczeństwa klasy I.! Zacisk uziemiający umieszczony na tylnej ściance urządzenia powinien być dołączony do uziemienia.! Urządzenie nie posiada wmontowanego układu rozłączającego. Układ taki powinien znajdować się na zewnątrz urządzenia. Producent nie odpowiada za stosowanie urządzenia niezgodnie z instrukcją obsługi. Instrukcja obsługi jest integralną częścią urządzenia i wraz z nim jest przekazywana użytkownikom. IO78-1c V Styczeń 2005

8

9 1. OGÓLNA CHARAKTERYSTYKA 1.1. Przeznaczenie TM-78 jest konwerterem umożliwiającym łączenie niezależnych segmentów sieci lokalnych standardu Ethernet 10BASE-T i 100BASE-TX, wykorzystując sieć telekomunikacyjną SDH lub PDH, na bazie ramkowanego sygnału o szybkości transmisji 2048 kbit/s i strukturze określonej w zaleceniu G.704 i interfejsie w zaleceniu G.703. Szybkość transmisji danych może być jedną z n x 64 kbit/s, gdzie n = Możliwa jest również praca w trybie nieramkowanym z pełną szybkością 2048 kbit/s. Każdy pakiet Ethernet posiada pole adres docelowy, który określa miejsce przeznaczenia przesyłanych danych. przyjmuje nadchodzący pakiet i sprawdza jego adres docelowy, następnie porównuje ten adres z adresami źródłowymi zebranymi z poprzednich ramek i decyduje czy wysłać ramkę do drugiego portu czy nie. Dzięki temu możliwa jest izolacja segmentów sieci i zwiększenie jej wydajności. Kontrola przepływu (flow control), zgodna z IEEE802.3x, określa sposób przesyłania ramek w trybie pełnego dupleksu, aby uniknąć przeciążenia konwertera. Konwerter przenosi przezroczyście również dłuższe niż 1522 bajtowe ramki Ethernet, które przynależą do sieci wirtualnych zgodnie ze standardem IEEE 802.1Q lub do ustalania priorytetów IEEE 802.1p. IO78-1c 1 Styczeń 2005

10 RS-232 DCE 4-SG 5-RxD 6-TxD MENAGEMENT RS-232 DCE 4-SG 5-RxD 6-TxD MENAGEMENT RS-232 DCE 4-SG 5-RxD 6-TxD MENAGEMENT RS-232 DCE 4-SG 5-RxD 6-TxD MENAGEMENT LOS LOF AIS LOS LOF AIS LOS LOF AIS AIS TXD TXD TXD LOF TXD 1 2 LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER 1 2 LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER 1 BASE-T BASE-T/ CONVERTER LOOP1 LOOP2 LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER 4-SG 5-RxD 6-TxD 4-SG 5-RxD 6-TxD RS-232 DCE 4-SG 5-RxD 6-TxD MENAGEMENT RS-232 DCE 4-SG 5-RxD 6-TxD MENAGEMENT RS-232 DCE 4-SG 5-RxD 6-TxD MENAGEMENT RS-232 DCE 4-SG 5-RxD 6-TxD MENAGEMENT LOS LOF AIS TXD LOS LOF TXD AIS AIS LOF LOS LOF AIS TXD 1 BASE-T BASE-T/ CONVERTER 1 2 LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER 1 2 LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER LOOP1 LOOP2 LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER Konwerter 10Base-T/100Base-TX/ 1.2. Przykłady zastosowań Jednym z najprostszych zastosowań jest możliwość świadczenia usług dostępu do internetu wykorzystując sieć telekomunikacyjną z gradacją szybkości transmisji n x 64 kbit/s. Operator usługi może dowolnie przydzielać pasmo w zależności od potrzeb i możliwości odbiorcy (Rysunek 1-1). Switch Ethernet /G.703 LOS LOF TXD 1 2 Internet Sieć telekomunikacyjna AIS ERR RS-232 DCE MENAGEMENT RXD LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER Switch Ethernrt LOS LOF TXD 1 2 AIS ERR RS-232 DCE MENAGEMENT RXD LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER /G.703 Rysunek 1-1. Przykład zastosowania I. Rysunek 1-2 przedstawia konfigurację sieci umożliwiającą współpracę czterech grup roboczych znajdujących się w odległych lokalizacjach. Stosowane są linie światłowodowe i miedziane z wykorzystaniem techniki SHDSL. ERR RXD 4x/G.703 Linia światłowodowa Switch Ethernet TM-44 TM-44 LOS ERR ERR ERR RXD RXD RXD 4x/G.703 TM-75 TM-75 TM-75 TM-75 SHDSL SHDSL SHDSL SHDSL TM-75 TM-75 TM-75 TM-75 Lokalizacja 1 ERR RXD Lokalizacja ERR RXD Lokalizacja 3 LOS ERR RXD TXD Lokalizacja 4 ERR RXD Rysunek 1-2. Przykład zastosowania II. Rysunek 1-3 przedstawia możliwość zastosowania konwerterów w aplikacjach zarządzania siecią, nadzorem, konfiguracją lub monitorowaniem. Wykorzystując jeden strumień 2048 kbit/s w sieci SDH możemy kontrolować urządzenia znajdujące się w odległych obiektach, rozmieszczone na dużej powierzchni. Host dołączony jest przez konwerter do sieci SDH. W każdym oddalonym obiekcie są dwa konwertery połączone do lokalnej sieci Ethernet. Jeden z konwerterów odbiera dane z hosta poprzez sieć SDH i przekazuje do sieci lokalnej, a drugi konwerter przekazuje dane z sieci lokalnej przez sieć SDH do kolejnych obiektów. W takiej konfiguracji dwa konwertery pełnią funkcję Add/Drop dla sygnału /G.703. IO78-1c 2 Styczeń 2005

11 4-SG RS RxD DCE 6-TxD MENAGEMENT 4-SG RS RxD DCE 6-TxD MENAGEMENT LOS LOF TXD AIS ERR RXD LOS LOF TXD AIS ERR RXD 1 2 LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER 1 2 LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER 4-SG RS RxD DCE 6-TxD MENAGEMENT LOS LOF TXD AIS ERR RXD 1 2 LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER 4-SG RS RxD DCE 6-TxD MENAGEMENT LOS LOF TXD AIS ERR RXD 1 2 LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER 4-SG RS RxD DCE 6-TxD MENAGEMENT LOS LOF TXD AIS ERR RXD 1 2 LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER 4-SG RS RxD DCE 6-TxD MENAGEMENT Konwerter 10Base-T/100Base-TX/ CENTRUM ZARZĄDZANIA CENTRUM ZARZĄDZANIA Ethernet Host OBIEKT 1 PIERŚCIEŃ SDH OBIEKT 4 LOS LOF TXD AIS ERR RXD OBIEKT 2 OBIEKT 3 /G kbit/s Obiekt 1 Obiekt 2 Obiekt 3 Obiekt 4 /G kbit/s /G kbit/s /G kbit/s 1 2 LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER 4-SG RS RxD DCE 6-TxD MENAGEMENT LOS LOF TXD AIS ERR RXD 1 2 LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER 4-SG RS RxD DCE 6-TxD MENAGEMENT LOS LOF TXD AIS ERR RXD 1 2 LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER 4-SG RS RxD DCE 6-TxD MENAGEMENT LOS LOF TXD AIS ERR RXD 1 2 LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER Ethernet Ethernet Ethernet Ethernet Switch Switch Switch Switch Switch Switch Switch Switch Rysunek 1-3. Przykład zastosowania III Współpraca z urządzeniami innych producentów. Od strony interfejsu /G.703 konwerter może pracować z urządzeniami innych producentów, jeżeli do transportu ramek ethernetowych wykorzystują bitowy protokół transmisyjny HDLC (High Level Data Link Control). Od strony interfejsu Ethernet konwerter może pracować ze wszystkimi urządzeniami spełniającymi normy 10BASE-T i 100BASE-TX Oznaczanie Urządzenie: TM-78.1 Wersja urządzenia Typ urządzenia Urządzenie telekomunikacyjne IO78-1c 3 Styczeń 2005

12 2. ZŁĄCZA I WSKAŹNIKI DIODOWE 2.1. Panel przedni LOS LOF TXD SG RS Rx 6-Tx MENAGEMENT AIS ERR RXD LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER Rysunek 2-1. Wygląd i opis panelu przedniego. 1. Dioda sygnalizująca stan zasilania 2. Złącze monitorowania i nadzoru RS Grupa diod sygnalizujących stany wykryte przez interfejs lokalny : LOS zanik odbieranego sygnału LOF utrata synchronizacji ramki odbieranego sygnału ERR przekroczenie stopy błędów 10-5 i 10-3 AIS odbiór sygnału alarmu TXD nadawanie danych w kierunku WAN RXD odbiór danych z kierunku WAN 4. Grupa diod sygnalizujących stany wykryte przez interfejsy Ethernet: / zanik odbieranego sygnału/aktywność linii; dioda świeci gdy nie ma zaniku sygnału Ethernet, pulsuje gdy transmitowane są dane 10BaseT/100BaseTX; dioda świeci dla 100Base-TX pełny dupleks/pół dupleks(sygnalizacja kolizji); dioda świeci dla pełnego dupleksu i pulsuje w przypadku kolizji 5. Grupa włączników i diod sygnalizujących zamknięcie pętli testowych: LOOP1 lokalna pętla analogowa (zasady stosowania w p. 3.4) LOOP2 zdalna pętla cyfrowa (zasady stosowania w p. 3.4) IO78-1c 4 Styczeń 2005

13 2.2. Panel tylny 5V MDI 1 MDI 2 MDIX 2 BASE-T Rysunek 2-2. Wygląd i opis panelu tylnego. 1. Gniazda interfejsu Ethernet port 1 i 2 MDI 2. Gniazdo interfejsu Ethernet port 2 MDIX 3. Gniazdo interfejsu /G Ω - RJ Zacisk uziemiający 5. Złącze zasilania IO78-1c 5 Styczeń 2005

14 2.3. Charakterystyka złączy Masa Opis złącza RJ RXD 6 - TXD Rysunek 2-3. Złącze nadzoru RJ Opis złącza RJ-45 1,2 wejście sygnału /G.703 3,6 wyjście sygnału /G.703 Rysunek 2-4. Złącze interfejsu /G Opis złącza RJ wejście sygnału Ethernet wejście sygnału Ethernet wyjście sygnału Ethernet wyjście sygnału Ethernet Rysunek 2-5. Złącze interfejsu Ethernet MDI port 1 i Opis złącza RJ wyjście sygnału Ethernet wyjście sygnału Ethernet wejście sygnału Ethernet wejście sygnału Ethernet Rysunek 2-6. Złącze interfejsu Ethernet MDIX port 2. IO78-1c 6 Styczeń 2005

15 3. OPIS FUNKCJONALNY 3.1. Zasada działania Konwerter posiada 3 porty. Dwa porty służą do podłączenia zewnętrznych segmentów sieci. Jeden port posiada gniazdo wyjściowe MDI, a drugi posiada dwa gniazda wyjściowe, jedno MDI drugie MDIX (zamienione przewody sygnałów nadawania i odbierania). Segment sieci Ethernet można podłączyć w porcie drugim tylko do jednego z gniazd MDI lub MDIX. Niezależnie od podłączanego urządzenia (karta sieciowa, hub, przełącznik) możliwe jest wykorzystanie zawsze kabla prostego dla tego portu. Trzeci port służy do dołączenia linii /G.703. Odebrana ramka Ethernet z dowolnego portu, umieszczana w szczelinach czasowych ramki G.704 w postaci kanału cyfrowego n x 64 kbit/s, n od 1 do 31 i przez interfejs G.703 przesyłana do sieci telekomunikacyjnej PDH lub SDH. W przeciwnym kierunku transmisji następuje odbiór ramki G.704 z sieci telekomunikacyjnej, wydobycie ramki Ethernet i przesłanie do odpowiedniego portu przełącznika w zależności od tego w którym znajduje się dołączona stacja. Urządzenie filtruje ruch lokalny, przesyłany wewnątrz sieci Ethernet dołączonej do portów przełącznika, a retransmituje tylko ruch międzysieciowy do odległych segmentów sieci. Konfiguracja urządzenia i monitorowanie stanu pracy oraz obsługa aplikacji zarządzającej z protokołem LNMP odbywa się przez interfejs elektryczny RS-232. Interfejs Ethernet obsługuje dwie implementacje warstwy fizycznej o szybkości 10 Mbit/s i 100 Mbit/s, z możliwością autonegocjacji, która zapewnia połączenie przy najwyższej dostępnej szybkości - Tabela 3-1. Tryb połączenia sygnalizują diody LED na przedniej ściance. Tabela 3-1. Kolejność wyboru połączenia przy autonegocjacji. Kolejność Tryb połączenia 1 100BASE-TX full-duplex 2 100BASE-TX 3 10BASE-T full-duplex 4 10BASE-T Konwerter okresowo przegląda zapamiętane adresy w tablicy adresów źródłowych MAC i usuwa te, które przebywają tam ponad 300 sekund Zegar Konwerter może wysyłać dane w kierunku nadawczym /G.703 z zegarem pochodzącym z dwóch źródeł: z wewnętrznego generatora kwarcowego o częstotliwości 2,048 MHz ±50 ppm, tryb pracy jako MASTER z układów odtwarzania zegara przeciwnego kierunku transmisji /G.703, tryb pracy jako SLAVE 3.3. Układy diagnostyczne i sygnalizacyjne Konwerter dokonuje automatycznej kontroli parametrów sygnału interfejsu liniowego /G.703 i interfejsu Ethernet oraz wykrywa i sygnalizuje następujące stany, i wielkości: Interfejs liniowy G.703, G.704: zanik sygnału na wejściu interfejsu utratę synchronizacji ramki IO78-1c 7 Styczeń 2005

16 przekroczenia stopy błędów (wiolacji kodu HDB3) 1x10-3 i 1x10-5 w sygnale przychodzącym odbiór sygnału AIS odbiór bitu alarmu z urządzenia zdalnego w szczelinie zerowej ramki G.704 Interfejs Ethernet: zanik połączenia transmisja pakietów konfiguracja portów po autonegocjacji Sygnalizacja stanu alarmowego odbywa się przez: świecenie odpowiedniej diody LED interfejsu liniowego : LOS, LOF, ERR, AIS, brak świecenia diody LED interfejsu Ethernet: / Tabela 3-2. Wykrywane stany awaryjne i akcje im towarzyszące. Stan awaryjny LED /ACK LED LOS LED LOF LED ERR LED AIS Podejmowana akcja Interfejs Ethernet Zanik sygnału ciągłości łącza Brak Zanik sygnału Ustawienie bitu A w TS0 Interfejs liniowy G.703, G.704 Urządzenie Zdalne Utrata synchronizacji ramki 1) Ustawienie bitu A w TS0 Stopa błędów > ) Brak Stopa błędów > 10-3 Ustawienie bitu A w TS0 Pojawienie się bitu A w TS0 z urządzenia zdalnego dioda świeci - dioda nie świeci 1) alarm pilny nie jest generowany gdy utrata synchronizacji ramki spowodowana jest odbiorem sygnału AIS 2) dioda pulsuje Brak 3.4. Pętle testowe Konwerter umożliwiają aktywowanie dwóch rodzajów pętli testowych: Lokalna pętla analogowa oznaczona jako LOOP1 Zdalna pętla cyfrowa oznaczona jako LOOP2 Aktywacja i deaktywacja pętli testowych od strony interfejsu możliwa jest przy użyciu: przycisków umieszczonych na płycie czołowej urządzenia Rysunek 2-1 dedykowanej aplikacji pod systemem Windows 9x/2000/NT. Pętlę zdalną LOOP2 można aktywować tylko wtedy, gdy interfejs jest skonfigurowany w trybie ramkowanym, kiedy istnieje kanał służbowy między dwoma urządzeniami. Korzystanie z pętli diagnostycznych ma uzasadnienie tylko w czasie instalacji urządzeń i służy do testowania traktu /G.703. IO78-1c 8 Styczeń 2005

17 4-SG 5-RxD 6-TxD 4-SG 5-RxD 6-TxD 4-SG 5-RxD 6-TxD Konwerter 10Base-T/100Base-TX/ Nie jest dopuszczalna aktywacja pętli w czasie normalnej pracy z przyłączonymi innymi urządzeniami sieci Ethernet. Stosowanie pętli lokalnej LOOP1 dopuszczalne jest tylko do sprawdzenia poprawności połączeń traktu telekomunikacyjnego przy pomocy analizatora transmisji PCM. Nie można jej włączać jeżeli po obu stronach linii telekomunikacyjnej są podpięte urządzenia.rysunek 3-1 Zasady stosowania pętli zdalnej LOOP2 są takie same jak pętli LOOP1. Żeby skorzystać z pętli zdalnej należy połączyć interfejsy G.703 konwerterów do linii i zamknąć pętlę. Na Rysunek 3-2 konwerter nr 2 aktywuje pętle zdalną w konwerterze nr 1. Następnie jest odłączany i w jego miejsce można podłączyć analizator transmisji PCM i zrobić pomiary traktu. Czas między odłączeniem konwertera a przyłączeniem analizatora nie może być dłuższy niż 10s z uwagi na to, że po tym czasie pętla rozłącza się sama. ANALIZATOR TRANSMISJI PCM LOS LOF TXD 1 2 /G.703 AIS ERR 4-SG RS RxD DCE 6-TxD MENAGEMENT RXD LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER ANALIZATOR TRANSMISJI PCM LOS LOF TXD 1 2 /G.703 Sieć telekomunikacyjna AIS ERR 4-SG RS RxD DCE 6-TxD MENAGEMENT RXD LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER Rysunek 3-1. Zasady stosowania i wykorzystania pętli lokalnej LOOP1. RS-232 DCE MENAGEMENT LOS AIS LOF ERR TXD 1 RXD 2 LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER 2 /G.703 Sieć telekomunikacyjna RS-232 DCE MENAGEMENT AIS LOS ERR LOF RXD TXD 1 2 LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER 1 ANALIZATOR TRANSMISJI PCM LOS LOF TXD 1 2 /G.703 Sieć telekomunikacyjna RS-232 DCE MENAGEMENT AIS ERR RXD LOOP1 LOOP2 BASE-T BASE-T/ CONVERTER 2 Rysunek 3-2. Zasady stosowania i wykorzystania pętli zdalnej LOOP2. IO78-1c 9 Styczeń 2005

18 3.5. Zarządzanie jakością Zarządzanie jakością jest związane z nadzorem jakości transmisji w linii G.703/ zapewnianej przez urządzenie a także z transmisją pakietów między portami LAN i WAN. Nadzór nad jakością miedzy portami LAN i WAN polega na monitorowaniu przesyłanych pakietów i rejestrowaniu błędnych. Ocena jakości transmisji jest stosunkiem ilości błędnych pakietów do wszystkich pakietów, jakie były transmitowane w zadanym czasie. Nadzór nad jakością linii /G.703 polega na zapisach zdarzeń w transmisji dotyczących jakości, mogących służyć do oceny jakości transmisji i usługi zgodnie z G.826. Podstawą do oceny jakości powinna być: liczba sekund z błędem ES liczba sekund z poważnymi błędami SES liczba błędnych bloków EB stosunek sekund z błędem do wszystkich sekund, kiedy urządzenie jest dostępne ESR [%] stosunek sekund z poważnym błędem do wszystkich sekund, kiedy urządzenie jest dostępne SESR [%] stosunek błędnych bloków do wszystkich bloków, kiedy urządzenie jest dostępne BBER [%] liczba sekund dostępności urządzenia AS liczba sekund niedostępności urządzenia UAS, 10 kolejnych SES zmienia stan linii na niedostępny, 10 sekund bez SES przywraca stan dostępności całkowita liczba sekund pracy od momentu włączenia urządzenia TS Liczba AS = TS UAS W Tabela 3-3 podano sposób interpretacji zdarzeń z kierunku odbiorczego dla sygnału 2048 kbit/s. Tabela 3-3. Tabela zdarzeń. Rodzaj zdarzenia na 1 sekundę Interpretacja 1 LOS zanik sygnału na wejściu ES + SES 1 błąd kodu HDB3 ES 1 LOF utrata synchronizacji ramki ES + SES 1 AIS sygnał alarmu ES + SES 10-6 stopa błędów ES 10-3 stopa błędów SES 1 FAS błędy we wzorze synchronizacji ES 28 FAS ES + SES 1 CRC-4 ciąg kontrolny ES 805 CRC-4 ES + SES Liczba zdarzeń dotyczących jakości przekroczenia progów jest zliczana w okresach 15 minutowych i 24 godzinnych w rejestrach znajdujących się w urządzeniu. Rejestry 15-minutowe tworzą stos co najmniej 16 rejestrów okresów ubiegłych. Gdy wszystkie rejestry są pełne, zawartość rejestrów najstarszego okresu 15-minutowego może zostać stracona. Operator może odczytywać i ustawiać progi dla rejestrów 15-minutowych i 24- godzinnych. Progi jakości dla okresu 15-minutowego powinny być ustawiane w zakresie od 1 do 900, przy czym wartościami domyślnymi powinny być wartości: dla ES 120 i dla SES 15. Dla IO78-1c 10 Styczeń 2005

19 okresu 24-godzinnego, brak jest specyfikacji wartości progowych w normach. Progi jakości dla okresu 24h powinny być ustawiane w zakresie od 0 do Definicje niedostępności urządzenia określa Rysunek 3-3. Czas 10 sekund 10 sekund 10 sekund Detekcja niedostępności Okres niedostępny Detekcja dostępności Okres dostępny Sekunda z poważnymi błędami Sekunda z błędami, bez SES Sekunda bez błędów 3.6. Dziennik zdarzeń Rysunek 3-3. Niedostępność urządzenia. Konwerter posiada funkcję rejestrowania czasu i daty wystąpienia zdarzenia o określonym kryterium, do którego należą następujące typy zdarzeń: pojawienie się lub zanik sygnału na wejściu interfejsu liniowego zsynchronizowanie lub utratę synchronizacji łącza uzyskanie lub utratę synchronizacji ramki przekroczenie lub zejście poniżej progu blokowej stopy błędów 10-3 sygnału odbieranego z interfejsu liniowego przekroczenie lub zejście poniżej progu blokowej stopy błędów 10-5 sygnału odbieranego z interfejsu liniowego przekroczenie lub zejście poniżej zdefiniowanego przez użytkownika progu zliczeń piętnastominutowego licznika ES (ES15) przekroczenie lub zejście poniżej zdefiniowanego przez użytkownika progu zliczeń dwudziestoczterogodzinnego licznika ES (ES24) przekroczenie lub zejście poniżej zdefiniowanego przez użytkownika progu zliczeń piętnastominutowego licznika SES (SES15) przekroczenie lub zejście poniżej zdefiniowanego przez użytkownika progu zliczeń dwudziestoczterogodzinnego licznika SES (SES24) włączanie lub rozłączanie pętli testowych zatwierdzenie zmiany konfiguracji urządzenia próba nieautoryzowanego wejścia do systemu konfiguracji urządzenia przy użyciu emulatora terminala VT-100 w przypadku zabezpieczenia hasłem Przeglądanie i kasowanie dziennika zdarzeń oraz definiowanie wartości progowych maksymalnych i minimalnych dla liczników ES15, ES24 i SES15, SES24 interfejsu jest możliwe przy użyciu aplikacji LanWin lub emulatora terminala VT-100 opisanych w rozdziałach 5 i Kanały serwisowe Aplikacje zarządzające opracowane dla konwertera umożliwiają zarządzanie zarówno urządzeniem lokalnym jak i zdalnym z wykorzystaniem kanałów serwisowych. Są to dedykowane aplikacje na platformę Windows 9x/2000/NT LanWin oraz program emulatora terminala VT-100 umożliwiający zarządzanie tylko urządzeniem lokalnym. IO78-1c 11 Styczeń 2005

20 W przypadku interfejsu G.703 kanał taki może być utworzony na dowolnej i tylko jednej ze szczelin strumienia G.704 o przepływności 64 kbit/s. Możliwe jest również utworzenie kanału na szczelinie 0 (TS0), przy czym należy pamiętać, że przepływność kanału serwisowego będzie wynosiła tylko 20 kbit/s. Wyznaczanie szczeliny dla kanału serwisowego interfejsu możliwe jest z poziomu aplikacji zarządzającej. W przypadku konfiguracji interfejsu w tryb nieramkowany konwertery tracą możliwość zarządzania urządzeniem zdalnym dołączonym od strony interfejsu. Wynika to z braku możliwości wyboru szczeliny nadzoru. IO78-1c 12 Styczeń 2005

21 4. INSTALACJA I OBSŁUGA 4.1. Wstęp Przed rozpoczęciem eksploatacji konieczna jest prawidłowa, zgodna z przedstawionymi w dalszej części instrukcji zaleceniami, instalacja i konfiguracja urządzenia Warunki pracy Konwerter może pracować w sposób ciągły w pomieszczeniach zamkniętych w warunkach podanych w Danych technicznych. Nie powinien być narażony na bezpośrednie nasłonecznienie. Nie zaleca się ustawiania urządzenia na źródłach ciepła, choć dopuszczalne jest ustawienie go na drugim takim samym urządzeniu lub zainstalowanie w stojaku, w którym pracują inne urządzenia. W tym wypadku powinien być jednak zapewniony swobodny przepływ powietrza lub - w razie potrzeby - wentylacja wymuszona Zasilanie Konwerter zasilany jest napięciem stałym w zakresie od 4,5 V do 5,5 V i wymaga podłączenia napięcia zasilającego o prawidłowej polaryzacji. Konwerter zasilany jest napięciem stałym z zakresu 4,5 5,5 VDC z zachowaniem polaryzacji na złączu zasilającym. Zasilanie należy doprowadzić do gniazda z zewnętrznymi zaciskami śrubowymi. Biegunowość napięcia zasilającego jest opisana na płycie tylnej Rysunek 2-2. Uziemienie należy podłączyć do zacisku uziemiającego na obudowie. Przewód uziemiający powinien mieć małą impedancję dla wielkich częstotliwości. Poprawne zasilanie sygnalizowane jest za pomocą zielonej diody świecącej na przednim panelu urządzenia. Do zasilania z sieci energetycznej napięcia przemiennego 230 V zalecany jest zasilacz firmy Mascot typu 5015, 230VAC/4,5VDC, który posiada kabel o oznaczonej polaryzacji. Kolor szary, biały lub czerwony na jednej z żył oznacza +, żyła cała czarna oznacza -. Opcjonalnie możliwe jest stosowanie zasilacza typu ECD1-R2-48s05 firmy Merawex, umożliwiającego zasilanie konwertera z napięcia stałego 48 V. Zasilacz można mocować do szyny DIN lub do płaskiej powierzchni stosując taśmę typu rzep. Zasilacz ma złącza z zaciskami. W celu dołączenia kabla należy w jeden z otworów wcisnąć np. śrubokręt powodując rozwarcie zacisków, a w drugi wsunąć kabel i wyciągnąć śrubokręt. Prawidłowo zamocowany kabel nie powinien wysuwać się ze złącza. Biegunowość napięcia wejściowego +48 V i wyjściowego +5 V opisana jest na obudowie, należy łączyć + zasilacza z + konwertera i - z -. W komplecie dostarczany jest kabel dwużyłowy z oznaczeniem polaryzacji, umożliwiający proste podłączenie zasilania, jedna z żył ma kolor czerwono-czarny druga czarny. Producent gwarantuje spełnienie norm bezpieczeństwa i kompatybilności elektromagnetycznej dla pracy urządzenia z takimi zasilaczami.! Urządzenie nie posiada wmontowanego układu rozłączającego, dlatego łatwo dostępny układ rozłączający powinien być wmontowany w stałe okablowanie. IO78-1c 13 Styczeń 2005

22 4.4. Dołączanie kabli połączeniowych Interfejs Ethernet Pin1 Pin8 1 Biało-pomarańczowy 2 Pomarańczowy 3 Biało-zielony 4 Biało-niebieski 5 Niebieski 6 Zielony 7 Biało-brązowy 8 Brązowy Rysunek 4-1. Wtyczka złącza RJ-45 interfejsu Ethernet. Wtyczki kabla połączeniowego (Rysunek 4-1) powinny być zakończone tak samo po obu końcach, kolory skrętek muszą być zaciśnięte na odpowiednie te same piny w przypadku kabla prostego. Kabel prosty służy do łączenia kart sieciowych z portami MDI konwertera oraz do łączenia przełączników lub hubów z portem MDI-X. Kabel skrosowany może służyć do łączenia kart sieciowych z portem MDI-X konwertera oraz do łączenia przełączników lub hubów z portami MDI. Kabel skrosowany pokazany jest na Rysunek Biało-zielony 2 Zielony 3 Biało-pomarańczowy 4 Biało-niebieski 5 Niebieski 6 Pomarańczowy 7 Biało-brązowy 8 Brązowy Interfejs liniowy /G.703 Pin1 Pin8 Rysunek 4-2. Sposób połączenia kabla skrosowanego. 1 Biało-pomarańczowy 2 Pomarańczowy 3 Biało-zielony 4 Biało-niebieski 5 Niebieski 6 Zielony 7 Biało-brązowy 8 Brązowy Sygnały wejściowy i wyjściowy interfejsu /G.703 powinny być doprowadzone dwoma ekranowanymi kablami symetrycznymi o impedancji 120 Ω lub jednym ekranowanym kablem podwójnym o takiej samej impedancji. Sygnał wejściowy powinien być doprowadzony do pinów 1 i 2, a wyjściowy powinien być wyprowadzony z pinów 3 i 6 (Rysunek 4-3). Aby spełnić wymagania dotyczące emisji zakłóceń należy przestrzegać następujących zasad. Podłączenie kabli symetrycznych należy wykonać przy pomocy wtyku RJ-45 wyposażonego w metalową lub metalizowaną obudowę (osłonę), a ekran kabla powinien łączyć się z obudową. Pin1 Pin8 1 Biało-pomarańczowy 2 Pomarańczowy 3 Biało-zielony 4 Niepodłączony 5 Niepodłączony 6 Zielony 7 Niepodłączony 8 Niepodłączony Rysunek 4-3. Wtyczka złącza RJ-45 interfejsu /G.703. Opis wyprowadzeń na gnieździe interfejsu liniowego /G.703 przedstawiono na Rysunek Dołączanie kabli nadzoru Aby można było zarządzać urządzeniami należy połączyć nadzorowane urządzenie z komputerem PC posiadającym zainstalowane oprogramowanie LanWin lub emulator terminala VT-100. Podłączenie należy wykonać kablem RS-232 o specyfikacji podanej na Rysunek 4-4. IO78-1c 14 Styczeń 2005

23 Pin1 Pin8 1 Niepodłączony 2 Niepodłączony 3 Niepodłączony 4 GND 5 RXD 6 TXD 7 Niepodłączony 8 Niepodłączony Rysunek 4-4. Kabel RS-232 z wtyczkami DB-9 RJ-45. IO78-1c 15 Styczeń 2005

24 4.6. Konfiguracja zegara Możliwe są trzy warianty pracy konwerterów. Konwertery mogą transmitować dane w zależności od warunków i możliwości sieci telekomunikacyjnej w układzie MASTER-MASTER MASTER-SLAVE SLAVE-SLAVE W trybie MASTER konwerter pracuje wtedy, gdy źródłem zegara dla danych nadawanych do interfejsu /G.703 jest zegar z wewnętrznego generatora kwarcowego. W trybie pracy SLEAVE, źródłem zegara dla danych nadawanych do interfejsu /G.703 jest zegar odtworzony z przeciwległego kierunku transmisji. W trybie pracy MASTER-MASTER oba konwertery pracują z własnymi zegarami wewnętrznymi transmisja plezjochroniczna. Możliwa praca z systemami PDH i SDH skonfigurowana w trybie asynchronicznym. W trybie pracy MASTER-SLAVE, master pracuje z zegarem wewnętrznym a slave z odtworzonym transmisja synchroniczna. Możliwa praca z systemami PDH i SDH skonfigurowanym w trybie asynchronicznym. W trybie pracy SLAVE-SLAVE, oba konwertery pracują z zegarami odtworzonymi transmisja synchroniczna. Tego typu konfiguracja możliwa jest tylko, gdy konwertery podłączone są do sieci telekomunikacyjnej SDH, a sieć pracuje w trybie synchronicznym. Praca z systemami PDH nie jest możliwa Konfiguracja interfejsu G.703 Konwerter posiada następujące funkcje konfiguracji interfejsu G.703: CRC opcja dostępna tylko w trybie z załączonym ramkowaniem o załączenie opcji umożliwia uzyskanie poprawnej współpracy z urządzeniami wymagającymi przesyłania w bitach C1-C4 szczeliny zerowej reszty z dzielenia CRC o wyłączenie opcji powoduje ustawienie bitów C szczeliny zerowej w stan 1 Ramkowanie o załączenie tej opcji umożliwia poprawną współpracę z urządzeniami pracującymi z sygnałem ramkowanym G.704 i pozwala na wybranie bloku szczelin do przesłania. Dodatkowo opcja umożliwia komunikacje z urządzeniem zdalnym od strony interfejsu. o opcja wyłączona powoduje zablokowanie wyboru szczelin, szczeliny nadzoru oraz ustawienia CRC. Przy wyłączonej opcji ramkowania strumień przekazywany jest przezroczyście. Dzięki temu możliwe jest przesyłanie danych z pełną szybkością 2048 kbit/s. Multiramka o Załączenie tej opcji umożliwia poprawna współpracę z urządzeniami pracującymi, które wykorzystują szczelinę szesnastą do przesyłania sygnalizacji. o W tej opcji nie jest możliwe wykorzystanie szczeliny szesnastej do transmisji danych Wybór numeru szczeliny nadzoru służącej zarządzaniu urządzeniem zdalnym podłączonym od strony interfejsu, opcja dostępna tylko przy włączonym ramkowaniu. IO78-1c 16 Styczeń 2005

25 5. KONFIGURACJA KONWERTERA PRZY UŻYCIU PROGRAMU LANWIN Aplikacja LanWin w wersji lokalnej umożliwia nadzorowanie i monitorowanie konwertera TM-78. Opis podłączenia komputera został podany w p Konfiguracja globalna Zakładka ta umożliwia wpisanie nazwy urządzenia, ustawienie systemowej daty i czasu oraz na obejrzenie dodatkowych informacji o urządzeniu. Rysunek 5-1. Konfiguracja globalna. IO78-1c 17 Styczeń 2005

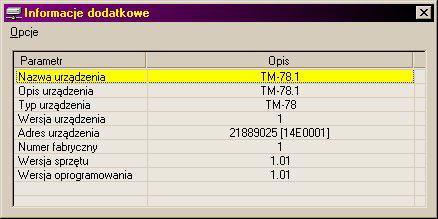

26 Nazwa urządzenia Po naciśnięciu przycisku Nazwa urządzenia otwierane jest okno w którym możliwe jest wpisanie jego nazwy. Podczas pracy z urządzeniem wprowadzona nazwa pojawi się w oknie aktywnych urządzeń i w oknie urządzenia, którego nazwę zmieniano Ustawianie daty i czasu Rysunek 5-2. Nazwa urządzenia. Naciśnięcie Ustawianie czasu i daty spowoduje wyświetlenie okienka przedstawionego poniżej. Rysunek 5-3. Ustawianie daty i czasu Po wprowadzeniu zmian i naciśnięciu klawisza OK zostaną one zaktualizowe w urządzeniu Informacje dodatkowe Po naciśnięciu Informacje dodatkowe zostanie wyświetlone okienko, w którym zawarte będą dodatkowe informacje dotyczące przyłączonego urządzenia. Rysunek 5-4. Informacje dodatkowe. IO78-1c 18 Styczeń 2005

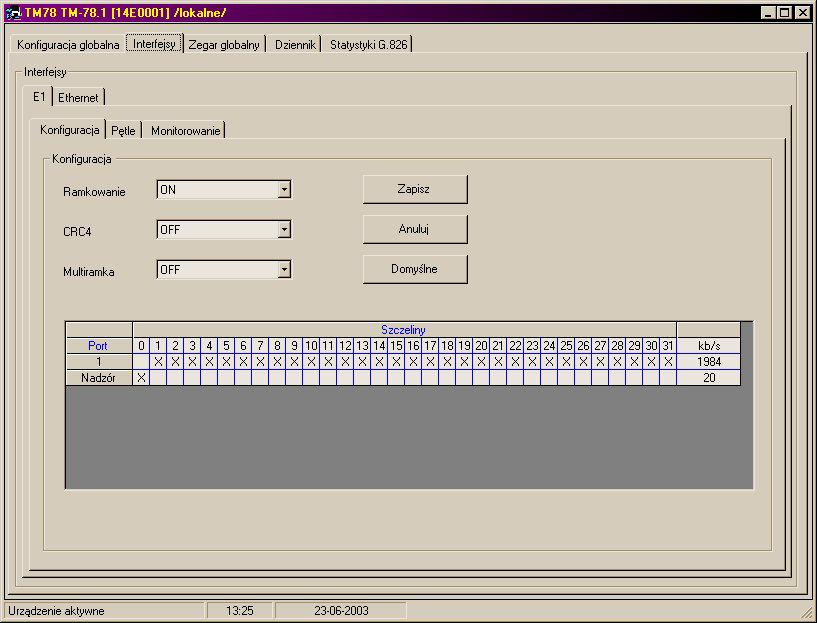

27 5.2. Interfejsy Zakładka Interfejsy przeznaczona jest do obsługi interfejsów i Ethernet. W jej skład wchodzą zakładki podrzędne wyżej wymienionych interfejsów. Każda z nich pozwala na niezależne, konfigurowanie parametrów pracy, monitorowanie i zakładanie pętli testowych Zakładka, Konfiguracja Rysunek 5-5. Interfejsy, Konfiguracja. Zakładka tego modułu pozwala na określenie trybu pracy interfejsu, wybranie liczby szczelin przeznaczonych do transmisji i określenie położenia szczeliny nadzoru. Możliwe ustawienia: RAMKOWANIE ON-OFF CRC ON-OFF MULTIRAMKA ON-OFF Wybór określonej szczeliny polega na zaznaczeniu w odpowiedniego pola i zapisaniu konfiguracji. IO78-1c 19 Styczeń 2005

28 Zakładka, Pętle Rysunek 5-6. Interfejsy, Pętle. W niniejszej zakładce jest możliwość aktywowania następujących pętli od strony interfejsu : lokalnej LOOP1 zdalnej LOOP2 Pętlę zdalną LOOP2 można aktywować tylko wtedy, gdy interfejs jest skonfigurowany w trybie ramkowanym, kiedy istnieje kanał służbowy między dwoma urządzeniami. Korzystanie z pętli diagnostycznych ma uzasadnienie tylko w czasie instalacji urządzeń i służy do testowania traktu /G.703. Nie jest dopuszczalna aktywacja pętli w czasie normalnej pracy z przyłączonymi innymi urządzeniami sieci Ethernet. Zasady stosowania w p.3.4. IO78-1c 20 Styczeń 2005

29 Zakładka, Monitorowanie. Rysunek 5-7. Interfejsy -, Monitorowanie. Zakładka pozwala na podgląd sygnalizacji interfejsu, zdarzenie sygnalizowane jest podświetleniem na czerwono: ZANIK - zanik sygnału USR - utrata synchronizacji ramki, 10E-3 - przekroczenie stopy błędów E-5 - przekroczenie stopy błędów 10-5 AIS - Alarm Indication Signal (wskaźnik alarmu) ALP - Alarm Pilny ALN - Alarm Niepilny ALZUZ - Alarm z Urządzenia Zdalnego IO78-1c 21 Styczeń 2005

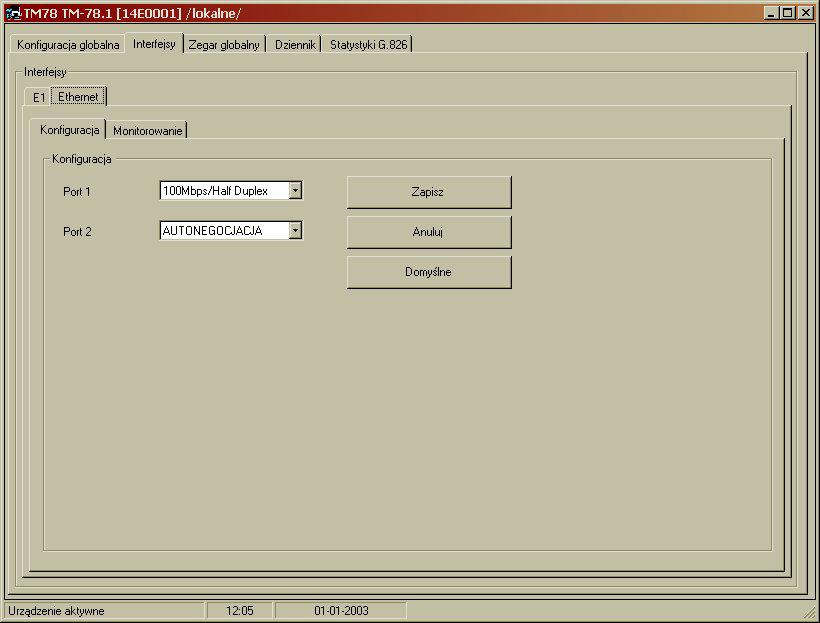

30 Zakładka Ethernet, Konfiguracja. Rysunek 5-8. Interfejsy Ehternet, Konfiguracja. Zakładka pozwala na zmianę parametrów transmisyjnych interfejsów Ethernet, możliwe są następujące tryby pracy: AUTONEGOCJACJA ustalenie największej wspólnej szybkości transmisji 100Mbit/s full duplex wymuszenie pracy w pełnym dupleksie 100Mbit/s 100Mbit/s half duplex - wymuszenie pracy w pół dupleksie 100Mbit/s 10Mbit/s full duplex - wymuszenie pracy w pełnym dupleksie 10Mbit/s 10Mbit/s half duplex wymuszenie pracy w pół dupleksie 10Mbit/s IO78-1c 22 Styczeń 2005

31 Zakładka Ethernet, Monitorowanie Rysunek 5-9. Interfejsy Ethernet, Monitorowanie. Zakładka pozwala na podgląd sygnalizacji interfejsu Ethernet, monitorowane są następujące parametry: LINK1 zanik sygnału na porcie 1 LINK2 zanik sygnału na porcie 2 LANPacketRXCnt - liczba pakietów odebranych z interfejsu Ethernet LANErrPacketRXCnt - liczba błędnych pakietów odebranych z interfejsu Ethernet LANFCtrlPacketRXCnt - liczba pakietów z kontrolą przepływu, odebranych z interfejsu Ethernet LANFCtrlPacketTXCnt - liczba pakietów z kontrolą przepływu, nadanych w kierunku interfejsu Ethernet WANPacketRXCnt - liczba pakietów odebranych od strony WANErrPacketRXCnt - liczba błędnych pakietów odebranych od strony WANFCtrlPacketRXCnt - liczba pakietów z kontrolą przepływu, odebranych z interfejsu WANFCtrlPacketTXCnt - liczba pakietów z kontrolą przepływu, nadanych w kierunku interfejsu IO78-1c 23 Styczeń 2005

32 5.3. Zegar globalny Rysunek Zegar globalny. Zakładka umożliwia wybór źródła zegara dla danych nadawanych w kierunku interfejsu liniowego /G.703. Zegar może pochodzić z dwóch źródeł: z wewnętrznego generatora kwarcowego o częstotliwości 2,048 MHz ±50 ppm, tryb pracy jako MASTER z układów odtwarzania zegara przeciwnego kierunku transmisji /G.703, tryb pracy jako SLAVE IO78-1c 24 Styczeń 2005

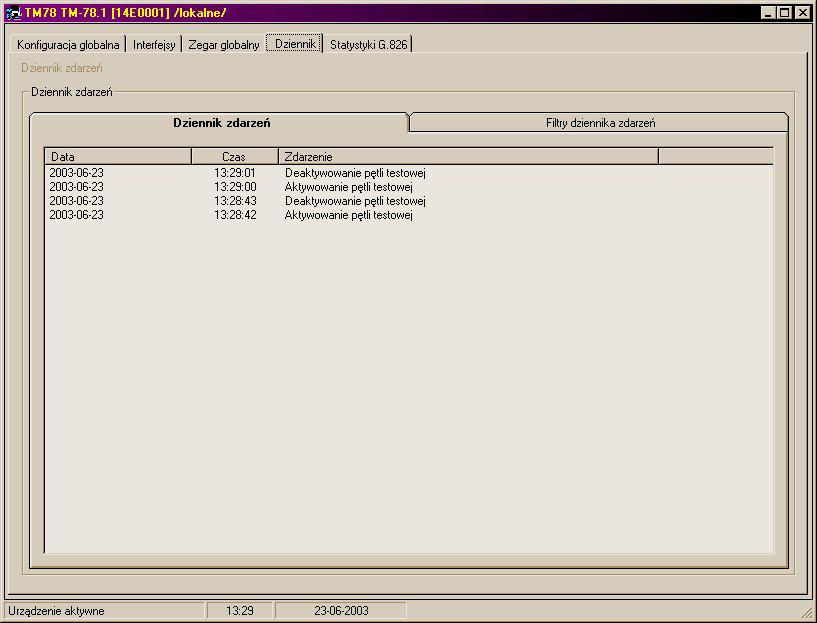

33 5.4. Dziennik Zakładka Dziennik zdarzeń Rysunek Dziennik Dziennik zdarzeń. W zakładce Dziennik zdarzeń wyświetlone są zarejestrowane zdarzenia dotyczące konwertera. Rodzaje rejestrowanych zdarzeń zostały opisane w p.3.6. W zakładce tej możliwe jest wykasowanie całej zarejestrowanej listy zdarzeń. Można tego dokonać przez naciśnięcie w prawego klawisza myszy (gdy znajduje się ona w tym oknie) i wybrania polecenia Kasowanie dziennika. IO78-1c 25 Styczeń 2005

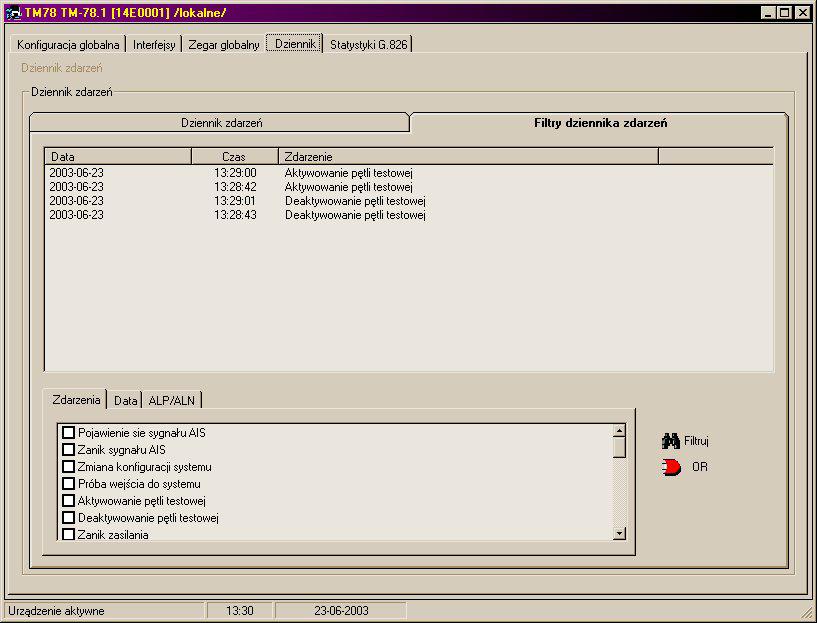

34 Zakładka Dziennik, Filtry dziennika zdarzeń Rysunek Dziennik Filtry dziennika zdarzeń. Zakładka ta podzielona jest na dwie części. W górnej części zakładki wyświetlane są zdarzenia które są wynikiem filtrowania wszystkich zarejestrowanych zdarzeń (wyświetlonych w zakładce Dziennik zdarzeń). W dolnej części okna pokazane są po lewej stronie trzy zakładki składowe. Umożliwiają one wybranie kryteriów filtrowania zdarzeń. Wykaz zakładek kryteriów filtrowania Zdarzenia - Pozwala na wybranie do wyświetlenia zdarzeń jedynie jednego typu z przedstawionej wyżej listy rejestrowanych zdarzeń (Rysunek 5-12). Data - Umożliwia wybranie kryterium czasu filtrowania zdarzeń. W zakładce tej możliwe jest wybranie daty i godziny początku i końca tego kryterium (Rysunek 5-13). ALP/ALN - Pozwala na wybranie kryteriów wyświetlanych zdarzeń analogicznych do ustalonych dla: Kryteria alarmu pilnego (Rysunek 5-14), Kryteria alarmu niepilnego (Rysunek 5-14), kryteria pozostałe (nie zawierające się w kryteriach alarmu pilnego i alarmu niepilnego.) Po prawej stronie tego okna znajdują się dwa przyciski: Filtruj - wyświetlane są zdarzenia typu i wartości takiej jak, w zakładce po lewej stronie. OR - wyświetlane są zdarzenia z zastosowaniem kryteriów z wszystkich zakładek IO78-1c 26 Styczeń 2005

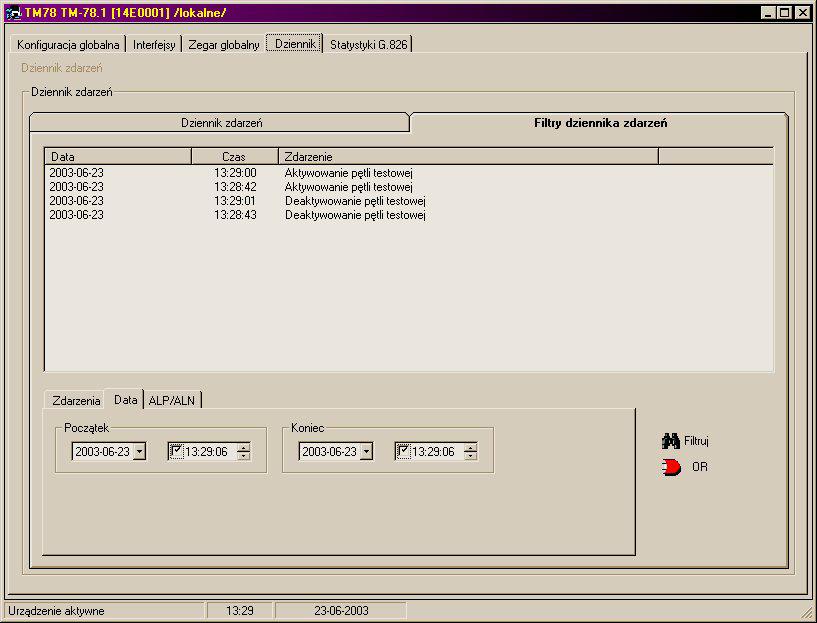

35 Rysunek Filtr dziennika zdarzeń Data. Rysunek Filtr dziennika zdarzeń ALP/ALN. IO78-1c 27 Styczeń 2005

36 5.5. Statystyki G.826 Zakładka ta umożliwia ustawienie czasu rozpoczęcia zliczania: sekund z błędami ES sekund z poważnymi błędami SES, błędnych bloków EB, sekund niedostępności urządzenia UAS, Dodatkowo można ustawiać wartości progowe minimalne i maksymalne dla liczników SES15, SES24, ES15, ES24 na podstawie których generowane są wpisy do dziennika zdarzeń oraz alarmy. Generowanie alarmów od przekroczenia progów może być załączone lub wyłączone Zakładka Statystyki G.826, Liczniki. Po naciśnięcie klawisza Menu, znajdującego się w lewym górnym rogu zakładki rozwijana jest lista zawierająca polecenia: Raporty Zapisz Drukuj Kasowanie (kasowanie liczników ES/SES), Godzina rozpoczęcia zliczania (otwierane jest okno do wpisania godziny), Generowanie ALP i ALN Konfiguracja (otwierane jest okno do wpisania wartości progowych przełączania sygnalizacji błędów ES15, SES15, ES24, SES24). Godzina rozpoczęcia zliczania może być wpisana również po przyciśnięciu przycisku Godzina rozpoczęcia zliczania, znajdującego się po prawej stronie okna ES/SES, lub po kliknięciu okna znajdującego się poniżej tego przycisku. Konfiguracja progów przełączania sygnalizacji błędów ES15, SES15, ES24, SES24 możliwa jest również po kliknięciu w dowolnym miejscu okna ES/SES. Przyciśnięcie przycisku Generowanie ALP i ALN zezwala na sygnalizację tych alarmów po przekroczeniu ustawionych wartości progowych ES/SES. W dolnej części tej zakładki, w zależności od naciśniętego przycisku: Liczniki 15 minutowe, czy Liczniki 24 godzinne wyświetlone są (Rysunek 5-15, Rysunek 5-16): liczba sekund z błędem ES liczba sekund z poważnymi błędami SES liczba błędnych bloków BBE liczba sekund niedostępności urządzenia UAS, W przypadku naciśnięcia Okresy czasowe wyświetlone są (Rysunek 5-17): stosunek sekund z błędem do wszystkich sekund, kiedy urządzenie jest dostępne ESR [%] stosunek sekund z poważnym błędem do wszystkich sekund, kiedy urządzenie jest dostępne SESR [%] stosunek błędnych bloków do wszystkich bloków, kiedy urządzenie jest dostępne BBER [%] Pojawiający się w tym oknie przycisk Zakresy umożliwia wpisanie okresów czasu w których przeprowadzany jest pomiar (Rysunek 5-19). IO78-1c 28 Styczeń 2005

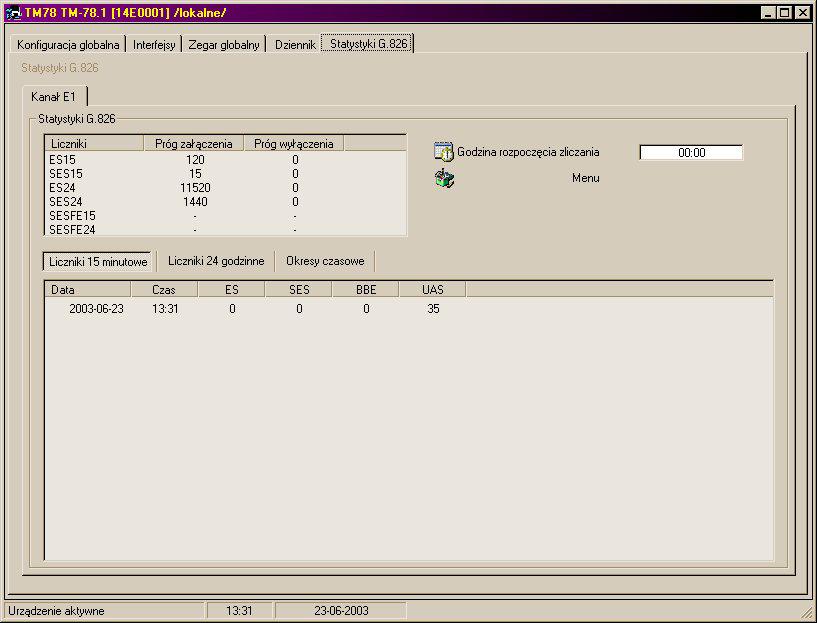

37 Rysunek Statystyki G.826 Liczniki 15 minutowe. Rysunek Statystyki G.826 Liczniki 24 godzinne. IO78-1c 29 Styczeń 2005

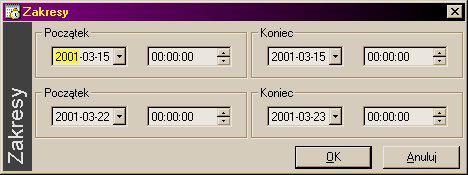

38 Rysunek Statystyki G.826 Okresy czasowe. Rysunek Godzina rozpoczęcia zliczania. Rysunek Zakresy. IO78-1c 30 Styczeń 2005

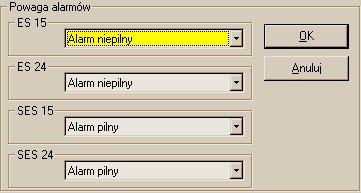

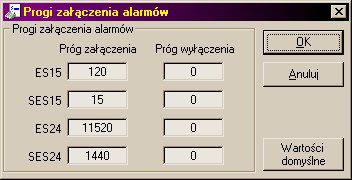

39 Rysunek Progi załączania alarmów. Rysunek Hierarchia alarmów. IO78-1c 31 Styczeń 2005

40 6. KONFIGURACJA KONWERTERA PRZY UŻYCIU TERMINALA VT-100 Konwertery mogą być konfigurowane i nadzorowane z poziomu aplikacji emulatora terminala VT Uruchomienie programu konfiguracji i nadzoru W celu uruchomienia oprogramowania nadzoru należy podłączyć urządzenie do terminala lub komputera PC wyposażonego w program emulacji terminala zgodnego z VT-100, a następnie skonfigurować terminal lub program emulacji terminala (na przykład TERM95 pakietu Norton Commander lub HYPERTERMINAL systemu Windows). W poniższej tabeli przedstawiono wymagane ustawienia tych programów umożliwiające poprawną współpracę między terminalem a konwerterem TM-78 : Parametr TERM95 HYPERTERMINAL Szybkość transmisji Ilość bitów danych 8 8 Ilość bitów stopu 1 1 Sterowanie przepływem Brak Brak Echo lokalne Brak Brak Terminal typu VT Parzystość - Brak Czcionka - Terminal Po włączeniu zasilania urządzenie wykonuje testy układów wewnętrznych. Po przejściu testów urządzenie jest gotowe do pracy. Można więc przystąpić do pracy z terminalem, w którym po uruchomieniu wpisać należy komendę: start i potwierdzić naciśnięciem <ENTER> Komenda ta może być wprowadzona zarówno małymi jak i dużymi literami. Urządzenie rozpoznaje komendę i zgłasza się wypisując typ urządzenia oraz swój adres. Następnie użytkownik proszony jest o wprowadzenie hasła dostępu do urządzenia. W przypadku jeżeli wcześniej hasło nie było wprowadzane możliwe jest przejście dalej bez jego wpisywania (wciskając klawisz ENTER) Opis poszczególnych paneli Terminal konwertera TM-78 projektowany był z myślą o wygodzie i prostocie użytkowania. Zbudowano go z kilku powiązanych ze sobą menu i paneli, których obsługa została maksymalnie uproszczona. Cała praca z programem sprowadza się praktycznie do obsługi klawiszy STRZAŁEK, BACKSPACE, SPACE, ENTER. Użytkownik zmuszony jest do "ręcznej" wymiany informacji z terminalem tylko tam, gdzie jest to naprawdę niezbędne (wprowadzanie i modyfikacja daty, zegara, hasła, nazwy urządzenia). IO78-1c 32 Styczeń 2005

41 Menu główne Rysunek 6-1. Logowanie. Menu główne jest ekranem wejściowym do wszystkich pozostałych paneli. Rysunek 6-2. Menu główne Parametry systemu Poniższy panel umożliwia: modyfikowanie nazwy urządzenia uaktywnienie hasła i wpisanie nowego (w przypadku wprowadzenia hasła podczas uruchamiania terminala będziemy o nie pytani) zmianę czasu i daty systemowej IO78-1c 33 Styczeń 2005

42 Aby zmienić interesującą nas pozycję należy przesunąć na nią kursor i nacisnąć ENTER, by wejść w tryb edycji. Zmiana zatwierdzana jest także klawiszem ENTER. Rysunek 6-3. Parametry systemu. AWARYJNE USUNIĘCIE HASŁA!! W przypadku gdy zapomnimy hasła możliwe jest jego awaryjne usunięcie. W tym celu należy - zamiast hasła - wpisać %kod01. Program wygeneruje wtedy ośmiocyfrowy ciąg, który należy przekazać do obsługi serwisowej firmy LANEX. Na jego podstawie zostanie wygenerowane hasło awaryjne, umożliwiające 12 godzinny dostęp do urządzenia. W ciągu 12 godzin można, posługując się tym hasłem, usunąć stare i wprowadzić nowe hasło. Rysunek 6-4. i Ethernet. IO78-1c 34 Styczeń 2005

43 6.3. Konfiguracja interfejsu Panel KONFIGURACJA tego modułu pozwala na określenie trybu pracy interfejsu, wybranie liczby szczelin przeznaczonych do transmisji i określenie położenia szczeliny nadzoru. Możliwe ustawienia: RAMKOWANIE ON-OFF CRC ON-OFF MULTIRAMKA ON-OFF Wybór określonej szczeliny polega na zaznaczeniu w odpowiedniego pola. Rysunek 6-5. Konfiguracja interfejsu. IO78-1c 35 Styczeń 2005

44 6.4. Monitorowanie i Ethernet Rysunek 6-6. Monitorowanie Panel ten pozwala na podgląd sygnalizacji interfejsu i Ethernet. Zdarzenie występujące na interfejsie sygnalizowane jest podświetleniem na czarno: ZANIK - zanik sygnału USR - utrata synchronizacji ramki, 10E-3 - przekroczenie poziomu błędów E-5 - przekroczenie poziomu błędów 10-5 AIS - Alarm Indication Signal (wskaźnik alarmu) ALP - Alarm Pilny ALN - Alarm Niepilny ALZUZ - Alarm z Urządzenia Zdalnego Zdarzenia występujące na portach Ethernet to: LINK1 obecność sygnału ciągłości linii na porcie 1, zdarzenie sygnalizowane jest podświetleniem LINK2 obecność sygnału ciągłości linii na porcie 2, zdarzenie sygnalizowane jest podświetleniem IO78-1c 36 Styczeń 2005

45 6.5. Konfiguracja interfejsu Ethernet Rysunek 6-7. Konfiguracja interfejsu Ethernet. Panel pozwala na zmianę parametrów transmisyjnych interfejsów Ethernet, możliwe są następujące tryby pracy: AUTONEGOCJACJA ustalenie największej wspólnej szybkości transmisji 100Mbit/s full duplex wymuszenie pracy w pełnym dupleksie 100Mbit/s 100Mbit/s half duplex - wymuszenie pracy w pół dupleksie 100Mbit/s 10Mbit/s full duplex - wymuszenie pracy w pełnym dupleksie 10Mbit/s 10Mbit/s half duplex wymuszenie pracy w pół dupleksie 10Mbit/s IO78-1c 37 Styczeń 2005

46 6.6. Konfiguracja zegara nadawczego Zakładka umożliwia wybór źródła zegara dla danych nadawanych w kierunku interfejsu liniowego /G.703 (Rysunek 6-8). Zegar może pochodzić z dwóch źródeł: z wewnętrznego generatora kwarcowego o częstotliwości 2,048 MHz ±50 ppm, tryb pracy jako MASTER z układów odtwarzania zegara przeciwnego kierunku transmisji /G.703, tryb pracy jako SLAVE Rysunek 6-8. Konfiguracja zegara. IO78-1c 38 Styczeń 2005

47 6.7. Dziennik zdarzeń W panelu DZIENNIK ZDARZEŃ wyświetlone są zarejestrowane zdarzenia dotyczące konwertera. Rodzaje rejestrowanych zdarzeń zostały opisane w p.3.6. W panelu tym możliwe jest wykasowanie zapisu wszystkich zdarzeń z pamięci urządzenia klawiszami CTRL+R. Rysunek 6-9. Dziennik zdarzeń. IO78-1c 39 Styczeń 2005

48 6.8. Statystyki G.826 Panel umożliwia ustawienie czasu rozpoczęcia zliczania (Rysunek 6-11): sekund z błędami ES sekund z poważnymi błędami SES, błędnych bloków EB, sekund niedostępności urządzenia UAS, Dodatkowo można ustawiać wartości progowe minimalne i maksymalne dla liczników SES15, SES24, ES15, ES24 na podstawie których generowane są wpisy do dziennika zdarzeń oraz alarmy (Rysunek 6-14). Rysunek Statystyki G.826. Rysunek Czas rozpoczęcia zliczania. IO78-1c 40 Styczeń 2005

49 Rysunek Rejestry 15 minutowe. Rysunek Rejestry 24 godzinne. IO78-1c 41 Styczeń 2005

50 Rysunek Konfiguracja progów załączania alarmów. W panelu OKRESY CZASOWE wyświetlone są (Rysunek 6-15): stosunek sekund z błędem do wszystkich sekund, kiedy urządzenie jest dostępne ESR [%] stosunek sekund z poważnym błędem do wszystkich sekund, kiedy urządzenie jest dostępne SESR [%] stosunek błędnych bloków do wszystkich bloków, kiedy urządzenie jest dostępne BBER [%] Rysunek Okresy czasowe. IO78-1c 42 Styczeń 2005

51 7. DANE TECHNICZNE 7.1. Parametry elektryczne Interfejs Ethernet Parametr Wartość parametru Norma opisująca interfejs elektryczny IEEE Szybkość transmisji 10Base-T 10 Mbit/s, pełny dupleks i pół dupleks Szybkość transmisji 100Base-TX 100 Mbit/s, pełny dupleks i pół dupleks Impedancja wejściowa i wyjściowa 100 Ω Kod liniowy 10Base-T Manchester Kod liniowy 100Base-TX MLT-3 Długość segmentu 100m Wymagane okablowanie UTP kategorii 5 lub STP Stopa błędów 10-8 Typ złącza RJ Interfejs Liniowy /G.703 Parametr Wartość parametru Norma opisująca interfejs elektryczny ITU-T G.703 Szybkość transmisji w linii 2048 kbit/s ±50 ppm Szybkość transmisji danych n x 64kbit/s, n=1 do 31, zgodnie z G.704 Impedancja wejściowa i wyjściowa 120 Ω Maksymalna tłumienność kabla dla częstotliwości 1024kHz 43 db Kod liniowy HDB-3 Stopa błędów 10-9 Typ złącza RJ Parametry mechaniczne Parametr Szerokość Wysokość Głębokość Masa Wartość 105 mm 36 mm 185 mm 0,6 kg IO78-1c 43 Styczeń 2005

52 7.3. Wymagania środowiskowe Eksploatacja Konwerter może pracować w pomieszczeniach zamkniętych nierównomiernie ogrzewanych w następujących warunkach klimatycznych: Parametr środowiskowy Temperatura otoczenia Wilgotność względna powietrza Wartość dopuszczalna O C 80% w temperaturze +20 O C Transport Transport urządzeń w opakowaniu fabrycznym powinien odbywać się w następujących warunkach: Parametr środowiskowy Wartość dopuszczalna Temperatura otoczenia O C Szybkość zmian temperatury 10 O C/h Maksymalna wilgotność powietrza 95% Ciśnienie atmosferyczne hpa Udary wielokrotne 5 15 g w czasie 10 ms Przechowywanie Konwertery należy przechowywać w pomieszczeniach zamkniętych, w następujących warunkach środowiskowych: Parametr środowiskowy Temperatura otoczenia Wilgotność Wibracje Stopień zanieczyszczeń Wartość dopuszczalna O C 5% do 90% poniżej +40 O C częstotliwość: 10 Hz do 55 Hz, amplituda: 0,15 mm czas trwania: 10 cykli w trzech płaszczyznach typowe środowisko domowe lub biurowe 7.4. Kompatybilność elektromagnetyczna Konwertery spełniają wymagania dla urządzeń klasy A dotyczące emisji zakłóceń radioelektrycznych, określone w normie PN-EN 55022, pod warunkiem, że są zainstalowane zgodnie z niniejszą instrukcją. Ostrzeżenie: Urządzenie to jest urządzeniem klasy A. W środowisku mieszkalnym może ono powodować zakłócenia radioelektryczne. W takich przypadkach można żądać od jego użytkownika zastosowania odpowiednich środków zaradczych. IO78-1c 44 Styczeń 2005
