1 Konwerter światłowodowy audio i CAN.1 Instrukcja Obsługi IO110-1A Październik 2011 LANEX S.A., Techniczne Wsparcie Klienta: ul.ceramiczna 8, Lublin tel. (81)

2 IO110-1A 2 Październik 2011

3 Spis treści 1. Ogólna charakterystyka Przeznaczenie Przykłady zastosowań Oznaczanie Panel przedni Panele tylne Instalacja i obsługa Wstęp Warunki pracy Zasilanie Dołączanie kabli połączeniowych Gniazdo RJ Interfejs światłowodowy Wejścia/wyjścia przekaźnikowe Instalacja w szafie Kompletacja wyrobu IO110-1A 1 Październik 2011

4 Spis rysunków Rysunek 1-1. Połączenie światłowodowe stacja wywoławcza-sterownik... 5 Rysunek 1-2. Transmisja światłowodowa w systemie Plena Rysunek 1-3. Wygląd i opis panelu przedniego Rysunek 1-4. Wygląd i opis panelu tylnego połączenia światłowodowego... 8 Rysunek 1-5. Wygląd i opis panelu tylnego połączenia światłowodowego... 9 Rysunek 1-6. Wygląd i opis panelu tylnego połączenia światłowodowego Rysunek 2-1. Wtyczka złącza RJ Rysunek 2-2. Połączenie światłowodowe Rysunek 2-3. Złącze przekaźnikowe Rysunek 2-4. Wtyczka złącza przekaźnikowego Rysunek 2-5. Mocowanie urządzeń w panelu montażowym IO110-1A 2 Październik 2011

5 Bezpieczeństwo użytkowania KONWERTER ŚWIATŁOWODOWY CAN I AUDIO Konwerter.1 został zaprojektowany, w zakresie bezpieczeństwa i użytkowania, zgodnie z normą PN-EN Spełnia wymogi bezpieczeństwa klasy I.! Zacisk uziemiający umieszczony na tylnej ściance urządzenia powinien być dołączony do uziemienia.! Promieniowanie emitowane przez nadajnik laserowy jest szkodliwe dla wzroku URZĄDZENIE LASEROWE KLASY 1 CLASS 1 LASER PRODUCT! Pod żadnym pozorem nie należy patrzeć na nieosłonięte gniazdo, do którego nie jest dołączone złącze światłowodowe.! Urządzenie nie posiada wmontowanego układu rozłączającego. Układ taki powinien znajdować się na zewnątrz urządzenia. Producent nie odpowiada za stosowanie urządzenia niezgodnie z instrukcją obsługi. Instrukcja obsługi jest integralną częścią urządzenia i wraz z nim jest przekazywana użytkownikom. IO110-1A 3 Październik 2011

6 1. OGÓLNA CHARAKTERYSTYKA 1.1. Przeznaczenie Konwerter światłowodowy.1 umożliwia pełną, dwukierunkową transmisję sygnału audio i danych cyfrowych w standardzie CAN, poprzez kabel światłowodowy jednolub wielomodowy, na długości fali 1310nm. Wyposażony jest w dwa interfejsy światłowodowe, które umożliwiają budowę łącza transmisyjnego z protekcją. Przełączenie z jednej linii światłowodowej na drugą następuje w momencie uszkodzenia linii lub utraty synchronizacji między urządzeniami. Para konwerterów.1 daje możliwość łączenia zewnętrznych urządzeń, będącymi składnikami dźwiękowego systemu ostrzegania Plena, ze sterownikiem dźwiękowym LBB 1990/00. Możliwe jest połączenie światłowodowe sterownika dźwiękowego z: stacją wywoławczą LBB 1956/00, routerem LBB 1992/00 panelem strażaka LBB 1995/00. Połączenie światłowodowe umożliwia separację galwaniczną oraz pracę w środowisku gdzie mogą wystąpić zaburzenia elektromagnetyczne o wysikim poziomie. Konwerter posiada złącze z wyprowadzonymi stykami przekaźników, które pozwalają na kontrolowanie jego pracy oraz przekazywanie stanów alarmowych z oddalonych lokalizacji do sterownika dźwiękowego. IO110-1A 4 Październik 2011

7 1.2. Przykłady zastosowań Stacja wywoławcza Sterownik LBB1956 Kabel skrętkowy ekranowany STP 4-parowy kat.5, złącza RJ-45 LBB1990 Konwerter światłowodowy Kabel światłowodowy jednomodowy lub wielomodowy, złącza SC Konwerter światłowodowy.1.1 Rysunek 1-1. Połączenie światłowodowe stacja wywoławcza-sterownik Stacja wywoławcza STEROWNIK Router Router Panel strażaka Router Skrętka 4-parowa STP kat.5 Kabel światłowodowy Kabel światłowodowy - protekcja Rysunek 1-2. Transmisja światłowodowa w systemie Plena. IO110-1A 5 Październik 2011

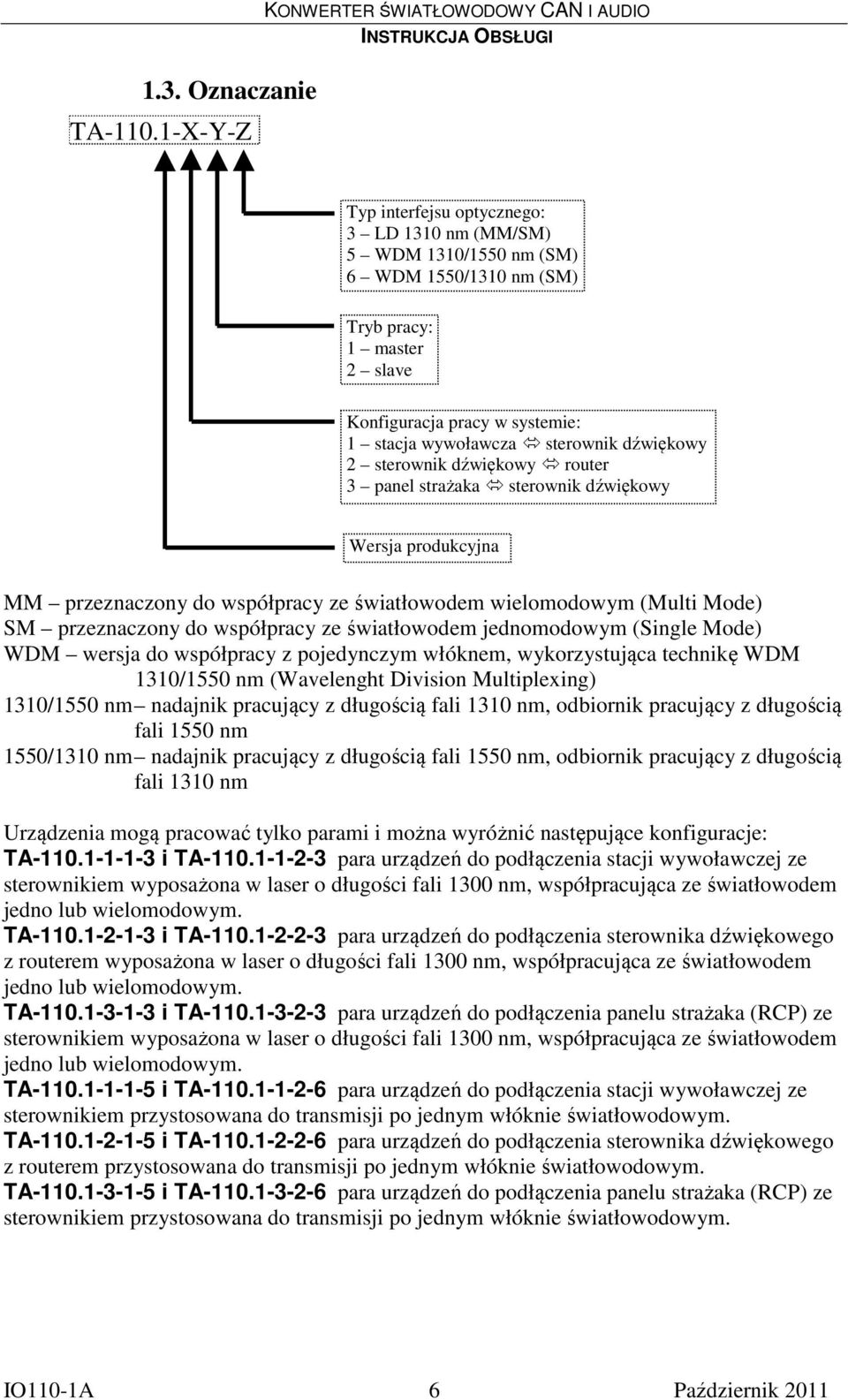

8 1.3. Oznaczanie.1-X-Y-Z KONWERTER ŚWIATŁOWODOWY CAN I AUDIO Typ interfejsu optycznego: 3 LD 1310 nm (MM/SM) 5 WDM 1310/1550 nm (SM) 6 WDM 1550/1310 nm (SM) Tryb pracy: 1 master 2 slave Konfiguracja pracy w systemie: 1 stacja wywoławcza sterownik dźwiękowy 2 sterownik dźwiękowy router 3 panel strażaka sterownik dźwiękowy Wersja produkcyjna MM przeznaczony do współpracy ze światłowodem wielomodowym (Multi Mode) SM przeznaczony do współpracy ze światłowodem jednomodowym (Single Mode) WDM wersja do współpracy z pojedynczym włóknem, wykorzystująca technikę WDM 1310/1550 nm (Wavelenght Division Multiplexing) 1310/1550 nm nadajnik pracujący z długością fali 1310 nm, odbiornik pracujący z długością fali 1550 nm 1550/1310 nm nadajnik pracujący z długością fali 1550 nm, odbiornik pracujący z długością fali 1310 nm Urządzenia mogą pracować tylko parami i można wyróżnić następujące konfiguracje: i para urządzeń do podłączenia stacji wywoławczej ze sterownikiem wyposażona w laser o długości fali 1300 nm, współpracująca ze światłowodem jedno lub wielomodowym i para urządzeń do podłączenia sterownika dźwiękowego z routerem wyposażona w laser o długości fali 1300 nm, współpracująca ze światłowodem jedno lub wielomodowym i para urządzeń do podłączenia panelu strażaka (RCP) ze sterownikiem wyposażona w laser o długości fali 1300 nm, współpracująca ze światłowodem jedno lub wielomodowym i para urządzeń do podłączenia stacji wywoławczej ze sterownikiem przystosowana do transmisji po jednym włóknie światłowodowym i para urządzeń do podłączenia sterownika dźwiękowego z routerem przystosowana do transmisji po jednym włóknie światłowodowym i para urządzeń do podłączenia panelu strażaka (RCP) ze sterownikiem przystosowana do transmisji po jednym włóknie światłowodowym. IO110-1A 6 Październik 2011

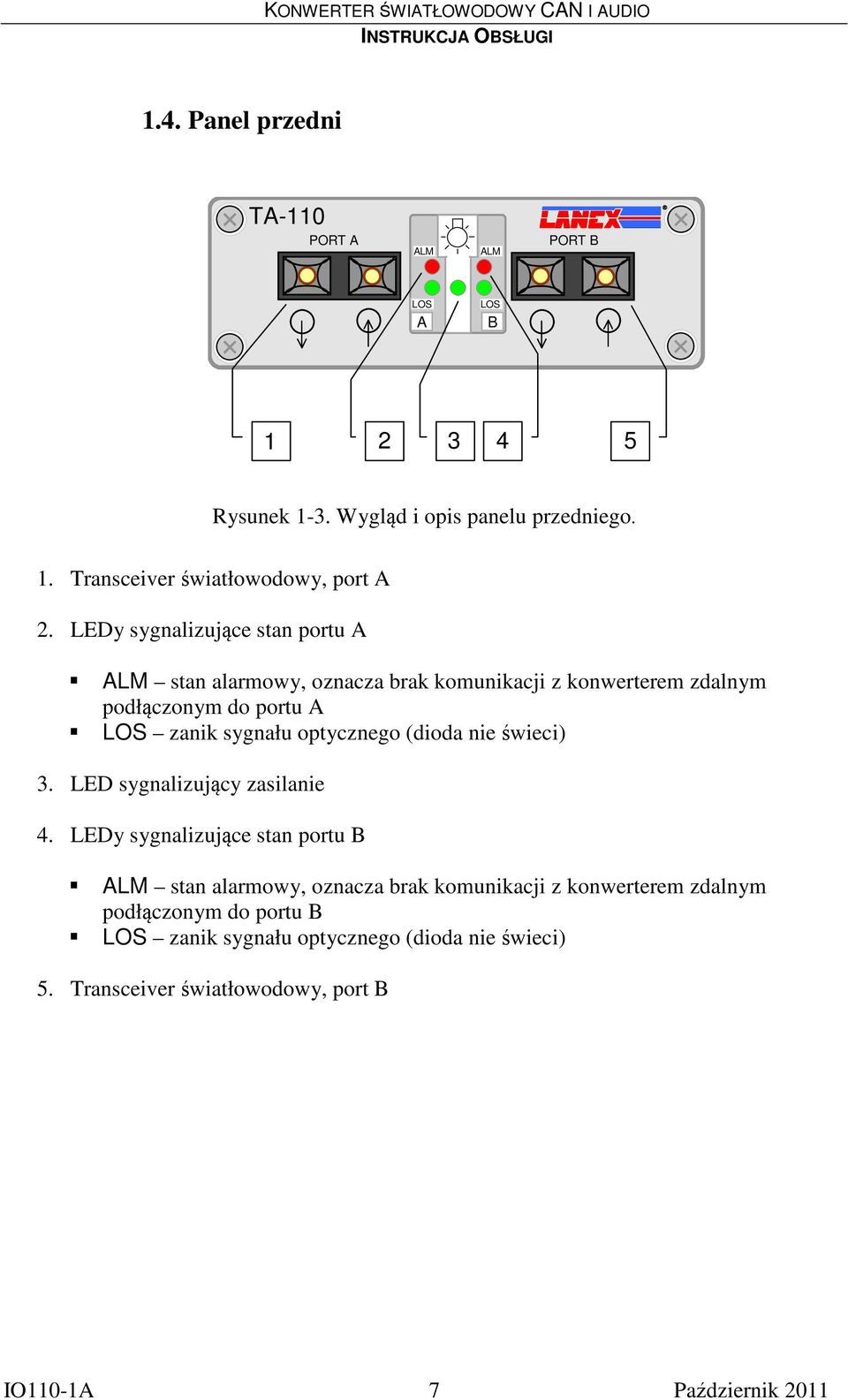

9 1.4. Panel przedni PORT A ALM ALM PORT B LOS A LOS B Rysunek 1-3. Wygląd i opis panelu przedniego. 1. Transceiver światłowodowy, port A 2. LEDy sygnalizujące stan portu A ALM stan alarmowy, oznacza brak komunikacji z konwerterem zdalnym podłączonym do portu A LOS zanik sygnału optycznego (dioda nie świeci) 3. LED sygnalizujący zasilanie 4. LEDy sygnalizujące stan portu B ALM stan alarmowy, oznacza brak komunikacji z konwerterem zdalnym podłączonym do portu B LOS zanik sygnału optycznego (dioda nie świeci) 5. Transceiver światłowodowy, port B IO110-1A 7 Październik 2011

10 1.5. Panele tylne KONWERTER ŚWIATŁOWODOWY CAN I AUDIO Z punktu widzenia usytuowania konwerterów w systemie rozróżniane są trzy konfiguracje pracy: sterownik dźwiękowy router, sterownik dźwiękowy stacja wywoławcza. sterownik dźwiękowy panel strażaka Poniższe rysunki przedstawiają trzy typy paneli tylnych, odpowiadające opisanym konfiguracjom. RELAYS INPUT/OUTPUT C NC NO C N C NO C NC NO VDC CONTROLLER RELAYS INPUT/OUTPUT C NC NO C N C NO C NC NO VDC ROUTER Rysunek 1-4. Wygląd i opis panelu tylnego połączenia światłowodowego sterownik dźwiękowy router. 1. Gniazdo RJ-45 do podłączenia sterownika dźwiękowego 2. Gniazdo RJ-45 do podłączenie routera 3. Gniazdo przekaźnikowe do przekazywania sygnałów alarmowych 4. Uziemienie 5. Gniazdo zasilania IO110-1A 8 Październik 2011

11 RELAYS INPUT/OUTPUT C NC NO C N C NO C NC NO 24 VDC CALL STATION RELAYS INPUT/OUTPUT C NC NO C N C NO C NC NO 24 VDC CONTROLLER Rysunek 1-5. Wygląd i opis panelu tylnego połączenia światłowodowego sterownik dźwiękowy stacja wywoławcza. 1. Gniazdo RJ-45 do podłączenia stacji wywoławczej 2. Gniazdo RJ-45 do podłączenie sterownika dźwiękowego 3. Gniazdo przekaźnikowe do przekazywania sygnałów alarmowych 4. Uziemienie 5. Gniazdo zasilania tylko 24 VDC IO110-1A 9 Październik 2011

12 RELAYS INPUT/OUTPUT C NC NO C N C NO C NC NO VDC RCP RELAYS INPUT/OUTPUT C NC NO C N C NO C NC NO VDC CONTROLLER Rysunek 1-6. Wygląd i opis panelu tylnego połączenia światłowodowego sterownik dźwiękowy panel strażaka (RCP). 1. Gniazdo RJ-45 do podłączenia panelu strażaka 2. Gniazdo RJ-45 do podłączenie sterownika dźwiękowego 3. Gniazdo przekaźnikowe do przekazywania sygnałów alarmowych 4. Uziemienie 5. Gniazdo zasilania IO110-1A 10 Październik 2011

13 2. INSTALACJA I OBSŁUGA 2.1. Wstęp Przed rozpoczęciem eksploatacji konieczna jest prawidłowa, zgodna z przedstawionymi w dalszej części instrukcji zaleceniami, instalacja i konfiguracja urządzenia Warunki pracy Konwerter może pracować w sposób ciągły w pomieszczeniach zamkniętych w warunkach podanych w Danych technicznych. Nie powinien być narażony na bezpośrednie nasłonecznienie. Nie zaleca się ustawiania urządzenia na źródłach ciepła, choć dopuszczalne jest ustawienie go na drugim takim samym urządzeniu lub zainstalowanie w stojaku, w którym pracują inne urządzenia. W tym wypadku powinien być jednak zapewniony swobodny przepływ powietrza lub w razie potrzeby wentylacja wymuszona Zasilanie Konwerter zasilany jest napięciem stałym z zakresu VDC bez konieczności zachowania polaryzacji na złączu zasilającym. Wyjątek stanowi konwerter podłączony do stacji wywoławczej, która zasilana jest napięciem 24 VDC pobieranym z konwertera poprzez gniazdo RJ-45. W tym przypadku konwerter powinien być zasilany wyłącznie napięciem 24 VDC. Odpowiedni zasilacz, może zostać dostarczony z urządzeniami. Zasilanie należy doprowadzić do gniazda z zewnętrznymi zaciskami śrubowymi. Uziemienie należy podłączyć do zacisku uziemiającego na obudowie. Przewód uziemiający powinien mieć małą impedancję dla wielkich częstotliwości. Poprawne zasilanie sygnalizuje zielona dioda świecącej na przednim panelu urządzenia. UWAGA! Urządzenie nie posiada wmontowanego układu rozłączającego, dlatego łatwo dostępny układ rozłączający powinien być wmontowany w stałe okablowanie. IO110-1A 11 Październik 2011

14 2.4. Dołączanie kabli połączeniowych Gniazdo RJ-45 Gniazda RJ-45 służą do podłączenia stacji wywoławczej, sterownika dźwiękowego i panelu strażaka (RCP). Urządzenia powinny być podłączone kablem skrętkowym w ekranie kategorii 5. Pin1 Pin8 1 Biało-pomarańczowy 2 Pomarańczowy 3 Biało-zielony 4 Biało-niebieski 5 Niebieski 6 Zielony 7 Biało-brązowy 8 Brązowy Rysunek 2-1. Wtyczka złącza RJ-45. Wtyczki kabla połączeniowego powinny być zakończone tak samo po obu końcach, kolory skrętek muszą być zaciśnięte na odpowiednie te same piny Interfejs światłowodowy Do połączenia dwóch konwerterów można stosować kable jednomodowe lub wielomodowe, wyposażone w złącza typu SC. Światłowodowy port B konwertera powinien być połączony z portem A konwertera współpracującego (Rysunek 2-2). RJ lub Port B Port A Port A Port B lub RJ-45 Stacja wywoławcza Sterownik RJ lub Port B Port A Port A Port B lub RJ-45 Sterownik Router RJ lub Port B Port A Port A Port B lub RJ-45 Panel strażaka Sterownik Główny kabel światłowodowy Alternatywny kabel światłowodowy protekcja łącza Rysunek 2-2. Połączenie światłowodowe. Prawidłowe połączenie sygnalizowane jest włączeniem się zielonej diody LED oznaczonej jako LOS. IO110-1A 12 Październik 2011

15 Wejścia/wyjścia przekaźnikowe Konwerter posiada trzy przekaźniki służące do przekazywania stanów alarmowych odbieranych przez sterownik. Pierwszy (1) informuje o alarmach, pochodzących od konwerterów światłowodowych. Dwa pozostałe (2) i (3) przekazują sygnały z innych urządzeń, po stronie routera lub stacji wywoławczej, do sterownika. Przekaźniki mają wyprowadzone styki na złącze z połączeniem śrubowym. Styki oznaczone są jako C, NC, NO. Wspólny styk C powinien być zawsze podłączony w przypadku korzystania z wyjścia przekaźnikowego. Drugi styk może być wybrany NC, jako normalnie zwarty ze stykiem C lub NO, jako normalnie rozwarty ze stykiem C. Styk (NC) jest normalnie zwarty wtedy, gdy do urządzenia nie jest podłączone napięcie zasilania. RELAYS INPUT/OUTPUT C NC NO C NC NO C NC NO Rysunek 2-3. Złącze przekaźnikowe. Przekazywanie sygnału alarmowego pokazane jest na rysunku 2-4. Do złącza przekaźnikowego może być doprowadzony sygnał ze zwiernych styków zewnętrznego przekaźnika z innego urządzenia. Sygnał podany może być tylko na wyprowadzenia 4-5 i 7-8. Do wejść nie można podłączać napięć stałych lub przemiennych, gdyż grozi to uszkodzeniem układów wejściowych. Strona stacji -- wywoławczej, routera, RCP Połączenia nie są wykorzystane 1 Transoptor wewnątrz konwertera Przekaźnik wewnątrz konwertera 9 Strona sterownika Zewnętrzny przekaźnik lub styk zwierny Światłowód Kierunek przesyłania sygnału alarmowego ( na rysunku pokazano tylko kanał 2 ) NO NC C Styki przekazują stan alarmowy konwerterów Rysunek 2-4. Wtyczka złącza przekaźnikowego. Stany alarmowe pochodzące od konwerterów światłowodowych przekazywane są z wyjść przekaźnika podłączonego do wyprowadzeń Sygnalizowany jest zanik sygnału optycznego w konwerterze lokalnym i brak komunikacji z konwerterem zdalnym. IO110-1A 13 Październik 2011

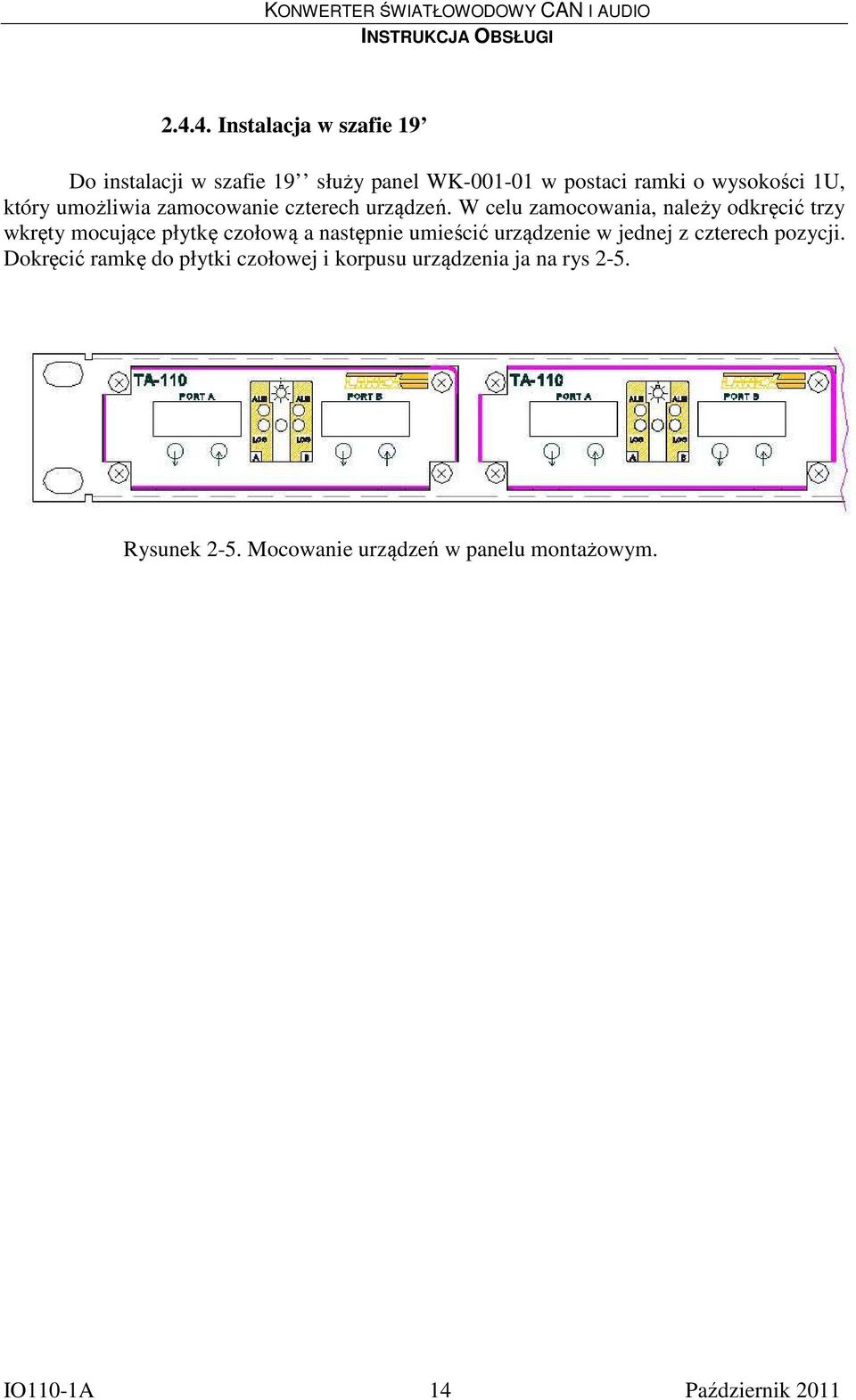

16 Instalacja w szafie 19 Do instalacji w szafie 19 służy panel WK w postaci ramki o wysokości 1U, który umożliwia zamocowanie czterech urządzeń. W celu zamocowania, należy odkręcić trzy wkręty mocujące płytkę czołową a następnie umieścić urządzenie w jednej z czterech pozycji. Dokręcić ramkę do płytki czołowej i korpusu urządzenia ja na rys 2-5. Rysunek 2-5. Mocowanie urządzeń w panelu montażowym. IO110-1A 14 Październik 2011

17 Dane techniczne Zasilanie Napięcie zasilania )* V DC Pobór prądu )** 180 ma dla 24 VDC Typ złącza Zaciskowe z połączeniem śrubowym Interfejs światłowodowy Złącza SC Długość fali 1310 µm, 1550 µm dla WDM Typ kabla światłowodowego 9/125 nm, 50/125 nm, 62,5/125 µm Zasięg 900 m dla 50 kbit/s w sieci CAN Interfejs danych i audio Złącze Ekranowane RJ-45 Typ kabla 4-parowa skrętka ekranowana STP kat.5 Sygnał cyfrowy Standard CAN Poziom sygnału audio 2 V, wejście/wyjście symetryczne Częstotliwość próbkowania sygnału audio 172,8 khz Zniekształcenia THD < 1% Wyjście przekaźnikowe Złącze Zaciskowe z połączeniem śrubowym Wyprowadzone styki Rozwarte/zwarte Wymiary Szerokość 105 mm Wysokość 36 mm Głębokość 200 mm Masa 0,6 kg Parametry środowiskowe - eksploatacja Temperatura otoczenia O C Wilgotność względna powietrza 80% w temperaturze + 20 O C Parametry środowiskowe - transport Temperatura otoczenia O C Szybkość zmian temperatury 10 O C/h Maksymalna wilgotność powietrza 95% Ciśnienie atmosferyczne hpa Udary wielokrotne 5 15 g w czasie 10 ms Kompatybilność elektromagnetyczna Emisja PN-EN Odporność PN-EN Bezpieczeństwo Zgodność PN-EN *) w przypadku podłączenia stacji wywoławczej tylko 24 VDC **) nie uwzględniony pobór prądu w przypadku podłączenia stacji wywoławczej IO110-1A 15 Październik 2011

18 3. KOMPLETACJA WYROBU Pełna kompletacja wyrobu dostarczonego klientowi obejmuje: 1. Konwerter.1 1 szt. 2. Instrukcja obsługi 1 szt. 3. Karta gwarancyjna 1 szt. 4. Panel montażowy do szaf 19 WK szt. Wyposażenie opcjonalne: 1. Zasilacz 230VAC/24VDC IO110-1A 16 Październik 2011

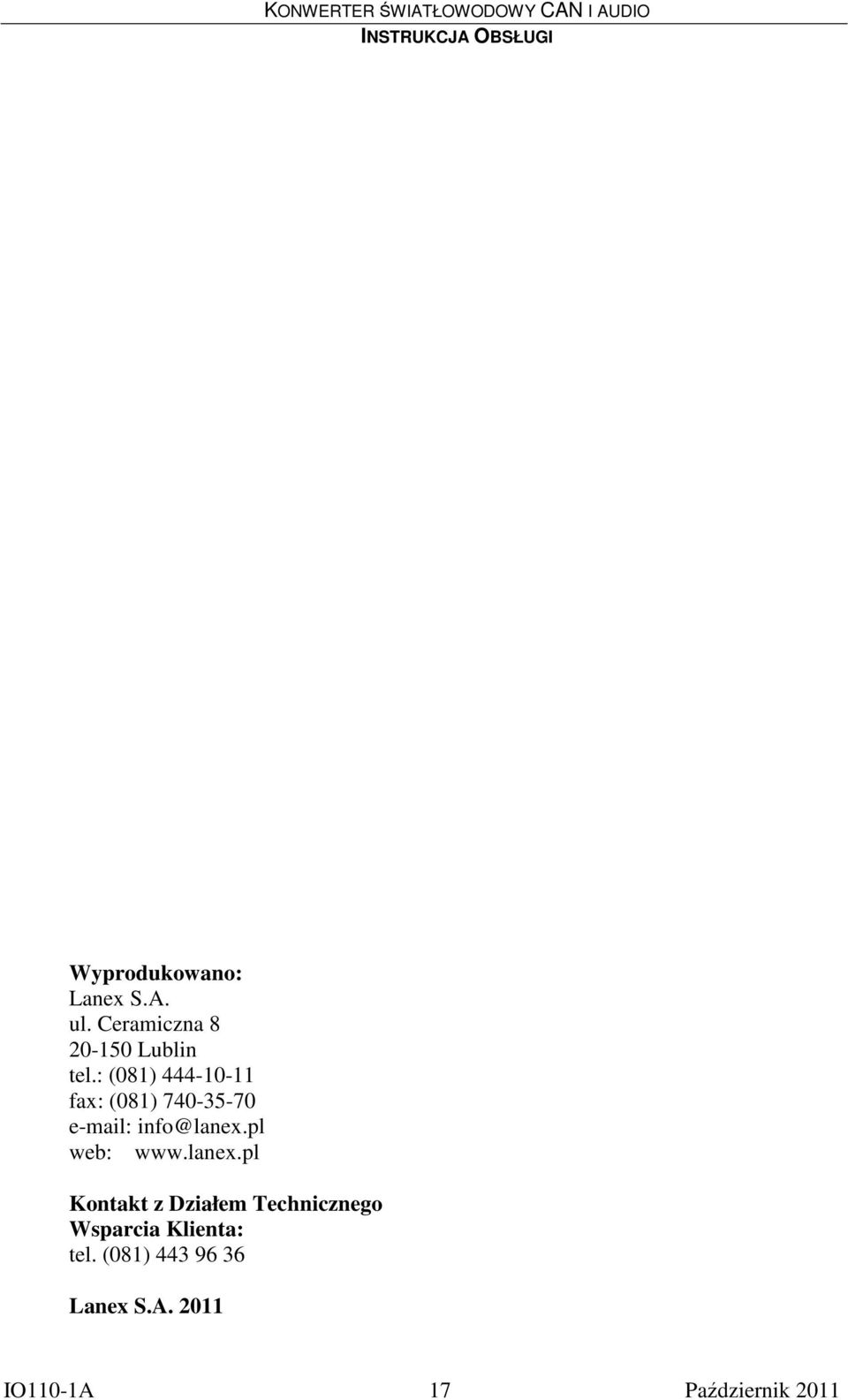

19 Wyprodukowano: Lanex S.A. ul. Ceramiczna Lublin tel.: (081) fax: (081) info@lanex.pl web: Kontakt z Działem Technicznego Wsparcia Klienta: tel. (081) Lanex S.A IO110-1A 17 Październik 2011
