1 MCset Sieci średnich napięć Instrukcja użytkownika Diagnoza termiczna

2

3 Spis treści Ogólne 3 Prezentacja 3 Funkcje 3 Panel przedni i połączenia z modułem MDT106 5 Zabiegi 7 Umiejscowienie modułu MDT106 Umiejscowienie sensorów Umiejscowienie sond Informacja o ustawieniach modułu MDT106 Ustawienia na miejscu zainstalowania Ustawienia do wykonania na budowie Tablica ustawień modułu MDT 106 w rozdzielnicy MCset 1, 2, 3 w polach wyposażonych w wyłączniki typu LF Usterki, prawdopodobne przyczyny i propozycje rozwiązań

4 2

5 Ogólne Prezentacja Zalety Bazując na zasadzie pomiaru przyrostów temperatury i przy wykorzystaniu technologii światłowodowej system ten spełnia następujące funkcje: Ciągła kontrola grzania się wybranych elementów toru prądowego (szyny zbiorcze, przyłącza kablowe). Sygnalizacja alarmu wstępnego, następnie zasadniczego poprzez pobudzenie wyjść izolowanych galwanicznie. Wskazanie strefy zagrożonej. Zasada działania Korzystając z opatentowanego rozwiązania Schneider Electric, system opiera się na sensorach, zawierających element termoczuły, którego czas fl uorescencji zależy od temperatury. Poprzez włókna światłowodowe moduł elektroniczny kontroluje przesył skalibrowanych impulsów świetlnych. Temperatura jest obliczana na podstawie impulsów powrotnych. Opis System Diagnozy Termicznej składa się z: Elektronicznego modułu MDT106 zamontowanego na szynie DIN w przedziale niskiego napięcia. 2 sond CFO733, z których każda zawiera 3 sensory (do zamocowania w torze prądowym), włókien światłowodowych i złączki do ich połączenia z modułem. Rozszerzenie na 3 strefy, tj. 9 punktów pomiarowych, wymaga instalacji modułów MDT106 i sond CFO733. Elementów do zainstalowania czujników w celce rozdzielnicy MCset. Funkcje Moduł MDT106 realizuje następujące funkcje. Kontrola przyrostów temperatury Każda z sond CFO733 za pomocą 3 sensorów kontroluje jeden z przedziałów rozdzielnicy: kontrola ta odbywa się przy pomocy pomiarów przyrostów temperatury. Moduł mierzy temperaturę bezwzględną w 3 punktach dla każdej sondy oraz temperaturę otoczenia, by na tej podstawie obliczyć przyrost temperatury w każdym punkcie. W przypadku różnic temperatury w środku i na zewnątrz przedziału nn, można ustawić na module korektę temperatury otoczenia Kontrola odbywa się za pomocą porównania ustawionych progów temperaturowych: są one ustawiane oddzielnie dla każdej strefy, ale wspólne dla każdej sondy składającej się z 3 sensorów. Na module ustawione są fabrycznie 3 wartości. 3

6 Sygnalizacja alarmu wstępnego i alarmu zasadniczego Uwagi: (2): wartość stała, nie modyfi kowana (3): 7 ustawień zdefi niowanych w fabryce i oznaczonych A do G w rozdziale panel przedni i połączenia modułu MDT106. Sygnalizacja alarmu wstępnego: Kiedy przyrost temperatury w jednym z 3 punktów osiągnie pierwszy próg równy 85 % <2) wartości ustawionej dla strefy lub kiedy jeden z 3 punktów osiągnie maksymalną temperaturę 115 C, alarm wstępny jest generowany. Prowadzi to do: uruchomienia alarmu wstępnego wspólny dla dwóch stref. migania jednej z sześciu diód, wskazującej strefę i identyfi kującej punkt narażony na awarię. Sygnalizacja alarmu zasadniczego: Kiedy przyrost temperatury w jednym z 3 punktów osiąga wartość ustawioną w (3) dla strefy lub gdy temperatura w jednym z 3 punktów osiąga wartość bezwzględną 120 C, alarm jest generowany. Prowadzi to do: uruchomienia alarmu wspólny dla dwóch stref. zaświecenie się jednej z sześciu diód wskazującej strefę i identyfi kującej punkt narażony na awarię. Moduł MDT106 zawiera 2 wyjścia przekaźnikowe i 6 diód. Samo-testowanie się modułu Moduł MDT106 zawier symbol wskazujący wynik dwóch typów wewnętrznego samotestowania się: samo-testowanie się podczas każdego uruchomienia. Symbol zaświeci się na stałe przy uruchomieniu, następnie wyłączy się po zakończeniu fazy poprawnej inicjacji modułu (patrz następny ). ciągłe samo-testowanie się Jeśli wykryte jest jakieś uszkodzenie, wskaźnik zaświeci się. Styki wyjściowe alarmu wstępnego w obu przypadkach są aktywowane symbol świeci się. Samo- testowanie się sond Moduł w sposób ciągły dokonuje testowania sond temperaturowych. W tym celu, przyciskiem Off dokonujemy przestawień dla realizacji różnych przypadków: Jeśli żadna sonda nie jest podłączona do modułu, symbol zaczyna błyskać, alarm wstępny jest aktywowany oraz zapala się 6 diód. Jeśli choć jeden z trzech sensorów w każdej sondzie sygnalizuje uszkodzenie (uszkodzenie połączeń światłowodowych, błąd sensoru), wtedy: - symbol zaczyna migotać, - alarm wstępny jest aktywowany, - zaczyna błyskać dioda powiązana z uszkodzonym sensorem. Jeśli tylko jedna sonda jest podłączona, przełącznik dla drugiej sondy musi być ustawiony w pozycji OFF. 4

7 Panel przedni i połączenia modułu MDT106 1 Złącza do przyłączenia 2 sond CFO733 (A i B). 2 Zielona dioda wskazująca obecność zasilania on i czerwony symbol sygnalizujący defekt modułu lub sond. 3 6 czerwonych diód identyfi kujących sondę (strefa A lub B) i obwód/sensor wywołujący alarm. 4 Przełącznik do ustawienia korekcji temperatury otoczenia T. 5 2 zaciski do zasilania VDC lub VAC. 6 Zacisk do uziemienia modułu. 7 5 zacisków do podłączenia obwodów sygnalizacji. Alarm wstępny (1T, 20-21) Alarm zasadniczy (1RT; ) 8 Przezroczysta osłona umożliwiająca plombowanie. 9 Zaciski 25 i 26 nie wykorzystane. 10 Przełącznik do ustawiania progów przyrostów temperatur dla każdej sondy oddzielnie. 11 Pozycja Off jeśli sonda B nie jest podłączona. Uwaga: Możliwe jest podłączenie do modułu dwóch przewodów 0.2 to 2.5 mm2 maximum (AWG ) z lub bez zakończenia. 5

8 6

9 Prace Umiejscowienie modułu MDT106 Konfiguracja podstawowa 1 moduł MDT106 Uwaga: w przypadku prac nie dopuszczać do powstawania naprężeń przy złączu. A Przyłącza kablowe B Górne styki stałe Konfiguracja z 2 modułami MDT106 Moduł 1 A Przyłącza kablowe B Górne styki stałe Uwaga: w przypadku prac nie dopuszczać do powstawania naprężeń przy złączu. Moduł 2 A Dolne styki stałe 7

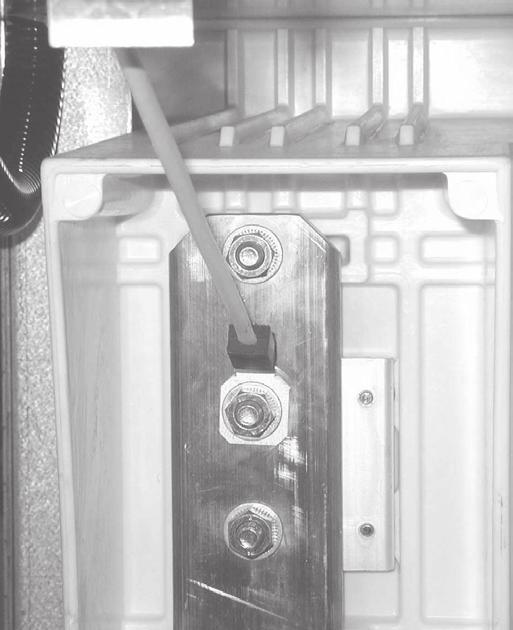

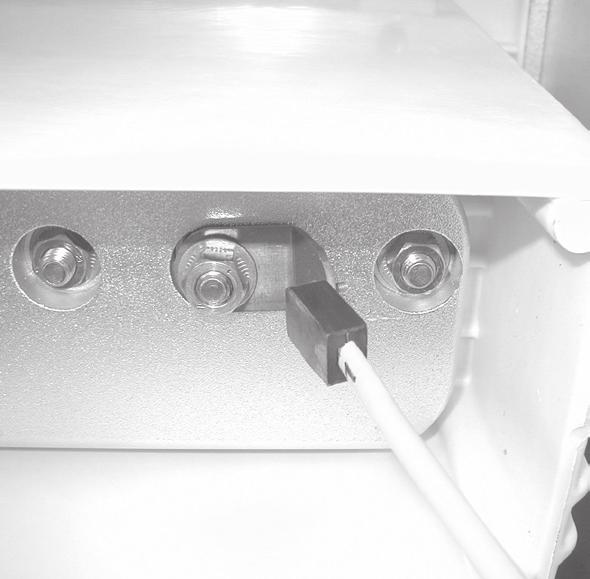

10 Umiejscowienie sensorów Konfiguracja podstawowa 1 moduł MDT106 1 Górne styki stałe 2 Przyłącza kablowe Konfiguracja z 2 modułami MDT106 1 Górne styki stałe 2 Przyłącza kablowe 3 Dolne styki stałe 8

11 Umiejscowienie sond Konfiguracja podstawowa 1 moduł MDT106 1 Górne styki stałe Światłowód został poprowadzony w górę i po prawej ściance celki. 2 Przyłącza kablowe Światłowód został poprowadzony w górę i po lewej ściance celki. Konfiguracja z 2 modułami MDT106 Moduł pierwszy 1 Górne styki stałe Światłowód został poprowadzony w górę i po prawej ściance celki. 2 Przyłącza kablowe Światłowód został poprowadzony w górę i po lewej ściance celki. Moduł drugi 3. Dolne styki stałe Światłowód został poprowadzony w górę i po lewej ściance celki. 9

12 Ustawienia modułu MDT106 Umiejscowienie czujników Konfiguracja z jednym modułem A Przyłącza kablowe B Górne styki stałe 4 Selektor do ustawiania korekty temperatury otoczenia 10 Selektor do ustawiania progów przyrostów temperatury dla każdej sondy. Konfiguracja z dwoma modułami Moduł pierwszy A Przyłącza kablowe B Górne styki stałe 4 Selektor do ustawiania korekty temperatury otoczenia 10 Selektor do ustawiania progów przyrostów temperatury dla każdej sondy Moduł drugi A Dolne styki stałe 4 Selektor do ustawiania korekty temperatury otoczenia 10 Selektor do ustawiania progów przyrostów temperatury dla każdej sondy. Pozycja Off : sonda B nie jest podłączona. Ustawianie progów przyrostu temperatury Ustawienia wstępne zostały wykonane w fabryce Na module znajdują się dwa mechaniczne selektory, z których każdy oferuje 8 możliwych ustawień dla każdej strefy. Selektor znajduje się za przezroczystą klapką. Ustawienie dokonuje się przy pomocy płaskiego śrubokręta (4mm). 10

13 Korygowanie temperatury otoczenia Ustawienia wstępne zostały wykonane w fabryce Na module znajduje się mechaniczny selektor ośmio pozycyjny, którym można dokonać korekty temperatury otoczenia modułu. Selektor znajduje się za przezroczystą klapką. Ustawienie dokonuje się przy pomocy płaskiego śrubokręta (4mm). Do wykonania na miejscu zabudowy Na module znajduje się mechaniczny selektor ośmio pozycyjny, którym można dokonać korekty temperatury otoczenia modułu. Selektor znajduje się za przezroczystą klapką. Ustawienie dokonuje się przy pomocy płaskiego śrubokręta (4mm). 11

14 Ustawienia do wykonania na miejscu zabudowy Tablica ustawień modułu MDT 106 w rozdzielnicy MCset 1, 2, 3 celki wyposażone w wyłączniki LF Typ celki AD 3 AD 2 AD 1 Prąd (A) <lub=1250 >1250 i <lub=2000 >2000 i <lub=2500 >2500 i <lub=3150 < lub = 630 >630 i <lub=1250 < lub = 400 < lub = 630 >630 i <lub=1250 Pierwszy moduł MDT 106 Drugi moduł MDT 106 STREFA A Przyłącze kablowe STREFA B Górne styki stałe STREFA A Dolne styki stałe STREFA B Pierwszy moduł MDT 106 Typ celki Prąd (A) STREFA A Dolne styki stałe STREFA B Górne styki stałe <lub=1250 >1250 i <lub=2000 >2000 i <lub=2500 >2500 i <lub=3150 <lub=1250 >1250 i <lub=2000 >2000 i <lub=2500 >2500 i <lub=3150 < lub = 630 >630 i <lub=1250 < lub = 630 >630 i <lub=1250 < lub = 630 >630 i <lub=1250 < lub = 630 >630 i <lub=

15 Usterki, prawdopodobne przyczyny i rozwiązania Informacje podane poniżej zmierzają do skrócenia czasu przestojów. Jeśli proponowane rozwiązania się nie sprawdziły, prosimy o konsultację ze Schneider Electric Objawy Uszkodzone urządzenie Prawdopodobna przyczyna/ rozwiązanie Nie świeci się zielony wskaźnik on Zewnętrzne źródło zasilania Sprawdź połączenia i/lub podłączenie zasilania Zewnętrzne źródło zasilania Za niskie napięcie zasilania Zewnętrzne źródło zasilania Uszkodzenie modułu> wymiana Czerwony symbol włączeniu urządzenia świeci się po Selektory jeśli diody L1 do L3 pulsują Błędna pozycja (np. pomiędzy dwoma pozycjami) Diody: L1 do L3 strefa A i B są wyłączone Uszkodzenie modułu> wymiana Czerwony symbol pulsuje Podłączenie czujnika Czujnik nie jest podłączony, z wyjątkiem przypadku, gdy jest on wyłączony selektorem czujniki lub sensory Uszkodzenie czujnika lub sensora > wymiana 13

16 14

17 15

18 16

19 17

20 Poniewa normy, dane techniczne oraz sposób funkcjonowania i u ytkowania naszych urzàdzeƒ podlegajà ciàg ym modyfikacjom, dane zawarte w niniejszej publikacji s u à jedynie celom informacyjnym i nie mogà byç podstawà roszczeƒ prawnych. Dystrybutor: Schneider Electric Polska Sp. z o.o. ul. ubinowa 4a, Warszawa Centrum Obs ugi Klienta: , , KATIU19010 marzec 2006
