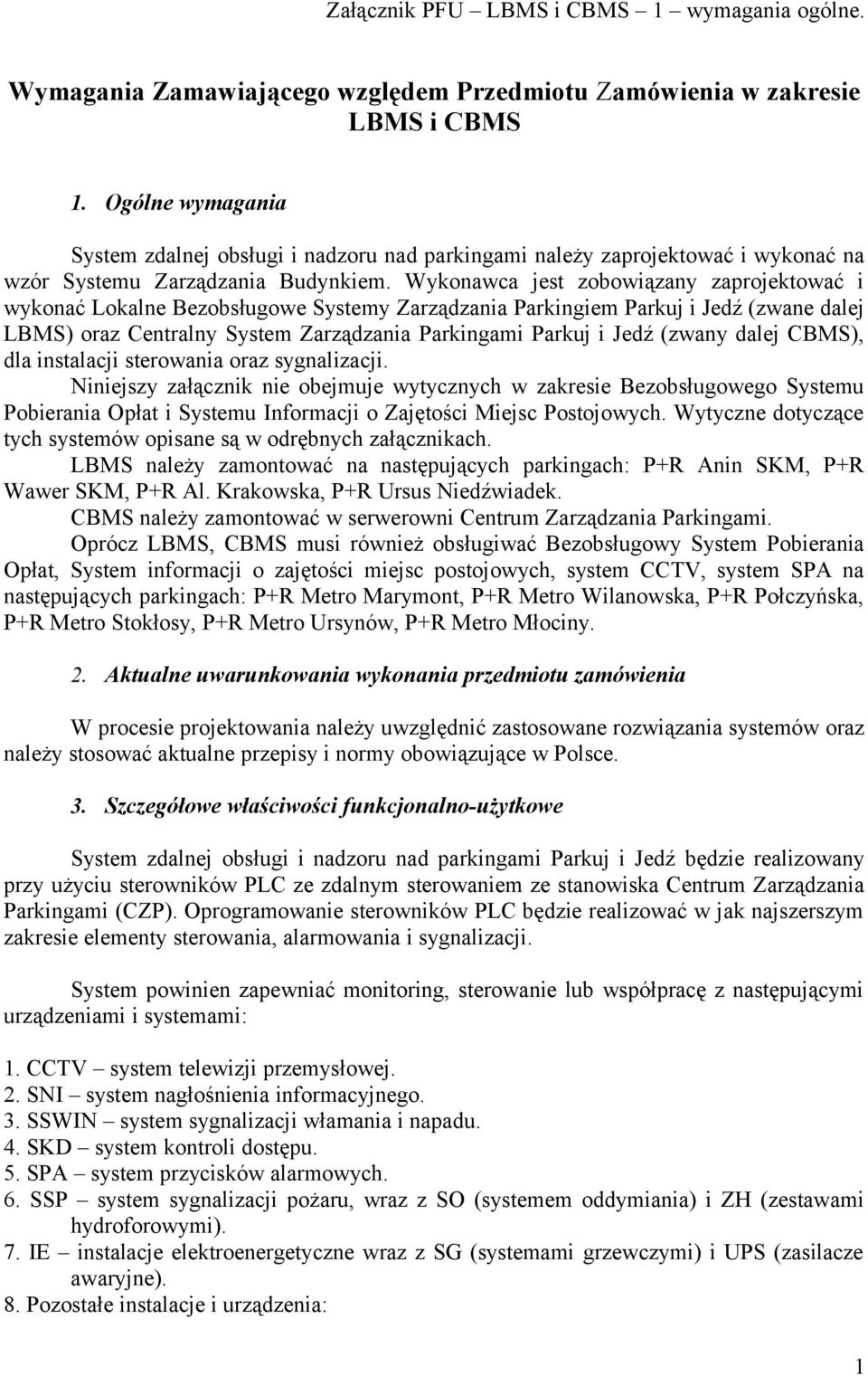

1 Załącznik PFU LBMS i CBMS 1 wymagania ogólne. Wymagania Zamawiającego względem Przedmiotu Zamówienia w zakresie LBMS i CBMS 1. Ogólne wymagania System zdalnej obsługi i nadzoru nad parkingami należy zaprojektować i wykonać na wzór Systemu Zarządzania Budynkiem. Wykonawca jest zobowiązany zaprojektować i wykonać Lokalne Bezobsługowe Systemy Zarządzania Parkingiem Parkuj i Jedź (zwane dalej LBMS) oraz Centralny System Zarządzania Parkingami Parkuj i Jedź (zwany dalej CBMS), dla instalacji sterowania oraz sygnalizacji. Niniejszy załącznik nie obejmuje wytycznych w zakresie Bezobsługowego Systemu Pobierania Opłat i Systemu Informacji o Zajętości Miejsc Postojowych. Wytyczne dotyczące tych systemów opisane są w odrębnych załącznikach. LBMS należy zamontować na następujących parkingach: P+R Anin SKM, P+R Wawer SKM, P+R Al. Krakowska, P+R Ursus Niedźwiadek. CBMS należy zamontować w serwerowni Centrum Zarządzania Parkingami. Oprócz LBMS, CBMS musi również obsługiwać Bezobsługowy System Pobierania Opłat, System informacji o zajętości miejsc postojowych, system CCTV, system SPA na następujących parkingach: P+R Metro Marymont, P+R Metro Wilanowska, P+R Połczyńska, P+R Metro Stokłosy, P+R Metro Ursynów, P+R Metro Młociny. 2. Aktualne uwarunkowania wykonania przedmiotu zamówienia W procesie projektowania należy uwzględnić zastosowane rozwiązania systemów oraz należy stosować aktualne przepisy i normy obowiązujące w Polsce. 3. Szczegółowe właściwości funkcjonalno-użytkowe System zdalnej obsługi i nadzoru nad parkingami Parkuj i Jedź będzie realizowany przy użyciu sterowników PLC ze zdalnym sterowaniem ze stanowiska Centrum Zarządzania Parkingami (CZP). Oprogramowanie sterowników PLC będzie realizować w jak najszerszym zakresie elementy sterowania, alarmowania i sygnalizacji. System powinien zapewniać monitoring, sterowanie lub współpracę z następującymi urządzeniami i systemami: 1. CCTV system telewizji przemysłowej. 2. SNI system nagłośnienia informacyjnego. 3. SSWIN system sygnalizacji włamania i napadu. 4. SKD system kontroli dostępu. 5. SPA system przycisków alarmowych. 6. SSP system sygnalizacji pożaru, wraz z SO (systemem oddymiania) i ZH (zestawami hydroforowymi). 7. IE instalacje elektroenergetyczne wraz z SG (systemami grzewczymi) i UPS (zasilacze awaryjne). 8. Pozostałe instalacje i urządzenia: 1

2 - Instalacje wodno-kanalizacyjne wraz z przepompowniami. - Instalacje klimatyzacji. - Dźwigi. - Bramy. Ostateczna ilość sygnałów i wielkość systemu musi uwzględniać 10% rezerwy dla każdego z obiektów. Urządzenia sterownicze, przyrządy pomiarowe będą jak najprostszej konstrukcji spełniające funkcjonalność oraz pewność działania. Obudowy urządzeń powinny zapewniać stopień ochrony IP stosowny do miejsca zainstalowania urządzenia, zgodnie z PN- EN Wymagania dotyczące przedmiotu zamówienia system BMS - należy zachować jednolitość sprzętową i programową na wszystkich obiektach oraz w CZP, - system powinien pracować w trybie czasu rzeczywistego, - oprogramowanie zastosowane w komputerach w CZP oraz w sterownikach PLC powinno umożliwić przeszkolonej obsłudze zamawiającego: o zmianę parametrów istniejącego programu o doposażenie sterowników PLC w dodatkowe karty rozszerzeń o podpięcie i oprogramowanie nowych sygnałów o dokonanie zmian w istniejącej wizualizacji o tworzenie nowych, aktywnych plansz graficznych - wykonawca w ramach przedmiotu zamówienia przeszkoli pięciu pracowników wskazanych przez zamawiającego z wyżej wymienionego zakresu i dopuści ich do prac przy systemie bez utraty gwarancji, - wykonawca dostarczy zamawiającemu algorytmu zastosowane w sterownikach PLC, - wykonawca dostarczy zamawiającemu dwa komputery przenośne z oprogramowaniem użytkowym oraz diagnostycznym umożliwiające zdalny oraz lokalny dostęp do sterowników LBMS kontrola i aktualizacja oprogramowania sterowników, - wykonawca dostarczy zamawiającemu: o kopię programów zainstalowanych w sterownikach PLC wersję edytowalną oraz końcową, o kopię programów użytkowych zainstalowanych w komputerach w CZP, o oprogramowanie diagnostyczne dla systemu oraz dla sterowników PLC, o kopię systemów operacyjnych zainstalowanych w CZP, o kopię systemów operacyjnych zainstalowanych w PLC. Zastosowane urządzenia mają umożliwić w przyszłości rozbudowę każdego LBMS (poprzez zainstalowanie dodatkowych kart rozszerzeń oraz interfejsów) o 20% względem stanu obecnego. 2

3 5. System zdalnej obsługi i nadzoru nad parkingami Parkuj i Jedź - wymagania szczegółowe Każdy parking Parkuj i Jedź będzie wyposażony w lokalny, w pełni autonomiczny sterownik LBMS, którego zadaniem będzie kontrola oraz integracja pozostałych systemów zainstalowanych na obiekcie. UWAGA opisy poszczególnych scenariuszy znajdują się w załączniku dotyczącym Centrum Zarządzania Parkingami. 5.1 CCTV - system telewizji przemysłowej: Zdalne sterowanie i sygnalizacja - LBMS po otrzymaniu sygnału o zdarzeniu awaryjnym od innego systemu będzie kierował odpowiednią kamerę na miejsce zdarzenia. - zdalne nadawanie uprawnień w systemie z poziomu CZP, - zdalne zarządzanie systemem z poziomu CZP dla uprawnień przypisanych w systemie dla Administratora, - zmiana ustawień kamery IP, - awaria kamery IP, - utrata zasilania w kamerze IP, - utrata połączenia z kamerą IP, - zmiana ustawień serwera, - detekcja ruchu na danym kanale wizyjnym (np. w określonych godzinach lub strefach), - awaria serwera IP, - utrata zasilania w serwerze (komunikat przesłany po powrocie zasilania). System ma umożliwić zdalne zgrywanie materiału CCTV przez operatora CZP na nośniki zewnętrzne z dowolnego obiektu, z dowolnej kamery i z dowolnego przedziału czasowego. 5.2 SNI system nagłośnienia informacyjnego: Zdalne sterowanie i sygnalizacja System będzie monitorował podstawowe parametry pracy urządzeń oraz będzie umożliwiał nadawanie komunikatów przez operatora z CZP. - zdalne nadawanie uprawnień w systemie z poziomu CZP, - zdalne zarządzanie systemem z poziomu CZP dla uprawnień przypisanych w systemie dla Administratora, 5.3 SSWIN system sygnalizacji włamania i napadu: - LBMS po otrzymaniu sygnału o zdarzeniu awaryjnym będzie wysyłał do systemu telewizji przemysłowej polecenie skierowania kamery na dany obszar, - odłączenie elementu systemu przez operatora w CZP, 3

4 - zdalne rozbrojenie systemu na danym obiekcie w określonych przypadkach, - zdalne nadawanie uprawnień w systemie z poziomu CZP, - zdalne zarządzanie systemem z poziomu CZP dla uprawnień przypisanych w systemie dla Administratora, - x-krotna nieudana próba rozbrojenia alarmu, - rozbrojenie/rozbrojenie alarmu przez użytkownika lokalnego, - odłączenie elementu systemu przez użytkownika lokalnego, - uaktywnienie układu antysabotażowego, - przerwanie linii dozorowej, - uaktywnienie sygnalizatora optyczno-akustycznego, - awaria centrali lokalnej, - utrata zasilania przez centralę SSWIN załączono zasilanie awaryjne, - utrata połączenia z centralą lokalną, - sygnał antysabotażowy czujki PIR, - antymasking czujki PIR, - awaria urządzenia peryferyjnego, - utrata połączenia z urządzeniem peryferyjnym. 5.4 SKD system kontroli dostępu. Zdalne sterowanie i sygnalizacja - zdalne otwarcie drzwi przez operatora CZP, - zdalne nadawanie uprawnień w systemie z poziomu CZP, - zdalne zarządzanie systemem z poziomu CZP dla uprawnień przypisanych w systemie dla Administratora, - LBMS po otrzymaniu sygnału o zdarzeniu awaryjnym będzie kierował odpowiednią kamerę na miejsce zdarzenia, - otwarcie drzwi przy pomocy karty dostępu, - odmowa dostępu do danego pomieszczenia brak uprawnień użytkownika, - forsowanie drzwi zabezpieczonych przez KD, - otwarcie drzwi bez autoryzacji dostępu, - wciśnięcie przycisku wyjścia ewakuacyjnego, - awaria urządzenia peryferyjnego, - awaria centrali lokalnej, - utrata zasilania przez centralę (komunikat przesłany po powrocie zasilania), - utrata połączenia z centralą lokalną. 5.5 SPA system przycisków alarmowych. - LBMS po otrzymaniu sygnału z interkomu będzie wysyłał do systemu telewizji przemysłowej polecenie skierowania kamery na dany obiekt, - zdalne zarządzanie systemem z poziomu CZP dla uprawnień przypisanych w systemie dla Administratora, - zdalne nadawanie uprawnień w systemie z poziomu CZP, 4

5 - połączenie przychodzące z interkomu, - brak połączenia między centralą lokalną a interkomem, - przerwanie styku antysabotażowego interkomu, - awaria interkomu, - utrata zasilania w interkomowi, - utrata połączenia z interkomem, - awaria lokalnej centrali interkomowej, - utrata połączenia z centralą lokalną, 5.6 SSP system sygnalizacji pożaru. - LBMS po otrzymaniu sygnału o pożarze będzie wysyłał do systemu telewizji przemysłowej polecenie skierowania kamery na dany obiekt, - zdalne załączenie i wyłączenie czujki ppoż. - zdalne załączenie i wyłączenie sygnalizatora akustycznego. - alarm I-go stopnia, - alarm II-go stopnia, - wciśnięcie przycisku ROP - alarm II-go stopnia, - zadziałanie sygnalizatora pożaru, - awaria urządzenia peryferyjnego, - brak połączenia z lokalną centralą SSP, - brak zasilania centrali SSP, - awaria centrali SSP, - status pracy centrali SSP, - informacja o powiadomieniu straży pożarnej przez SSP, 5.7 SO systemy oddymiania. - awaria zasilania centralki, - położenie klapy, - załączenie czujki, - awaria centralki, - wciśnięty RPO, 5.8 ZH zestawy hydroforowe. - poziom sucho-biegu, - załączenie/wyłączenie zestawu, - awaria zestawu, - awaria falownika, - zapowietrzenie pomp, - awaria zasilania, 5

6 - zmiana trybu sterowania auto/ręka/0. W przypadku awarii hydroforu, to operator potwierdza ustąpienie alarmu. 5.9 SG systemy grzewcze. - LBMS będzie sterował zasilaniem grzejników wg zadanego algorytmu w zależności od temperatury. - pozycja wyłącznika zasilania, - spadek temperatury poza wyznaczoną normę, - wzrost temperatury poza wyznaczoną normę, - spadek temperatury poza wartość krytyczną, - wzrost temperatury poza wartość krytyczną, Funkcja sygnału: Pomiar: - pomiar temperatury w pomieszczeniu. Temperatury graniczne, stosowane w algorytmach mają być ustawiane przez operatora w CZP indywidualnie dla każdego pomieszczenia IE instalacje elektroenergetyczne. - załącz/wyłącz oświetlenie wewnętrzne wg zadanego algorytmu,, - załącz/wyłącz oświetlenie zewnętrzne, - załącz/wyłącz ogrzewanie. - obecność napięcia na wyłączniku głównym, - pozycja wyłącznika wyłączony/załączony, - potwierdzenie załączenia oświetlenia wewnętrznego w strefie, - potwierdzenie załączenia oświetlenia zewnętrznego, - potwierdzenie załączenia ogrzewania. Funkcja sygnału: Pomiar: - odczyt i rejestracja poboru energii elektrycznej. Szczegółowy wykaz sygnałów określa załącznik dotyczący instalacji elektrycznej UPS zasilacze awaryjne. - praca zasilanie podstawowe, - praca z baterii, - awaria UPS, Funkcja sygnału: Pomiar: - temperatura na bateriach. Szczegółowy wykaz sygnałów określa załącznik dotyczący instalacji elektrycznej. 6

7 5.12 Instalacje wodno-kanalizacyjne. - LBMS po otrzymaniu sygnału o poziomie maksymalnym w pompowni będzie wysyłał do systemu telewizji przemysłowej polecenie skierowania kamery na dany obiekt. - załączenie/wyłączenie pompy P1, - załączenie/wyłączenie pompy P2, - awaria pompy P1, - awaria pompy P2, - awaria pompy P3, - awaria szafy sterowniczej, - brak zasilania, - poziom min - suchobieg, - pływak 1 w górze, - pływak 2 w górze, - pływak 3 w górze, - pływak 4 w górze poziom max, - zmiana trybu sterowania auto/ręka/0, - dopuszczalny poziom wody w pomieszczeniu Z03 przekroczony na parkingu P+R Al. Krakowska Instalacje klimatyzacji. - pozycja wyłącznika wyłączone, - wzrost/spadek temperatury poza normę, - wzrost/spadek temperatury poza wartość krytyczną. Funkcja sygnału: Pomiar: - pomiar temperatury, - spadek temperatury poza wyznaczoną normę, - wzrost temperatury poza wyznaczoną normę, - spadek temperatury poza wartość krytyczną, - wzrost temperatury poza wartość krytyczną Dźwigi. - awaria windy, - brak zasilania, - powiadomienie serwisu. 7

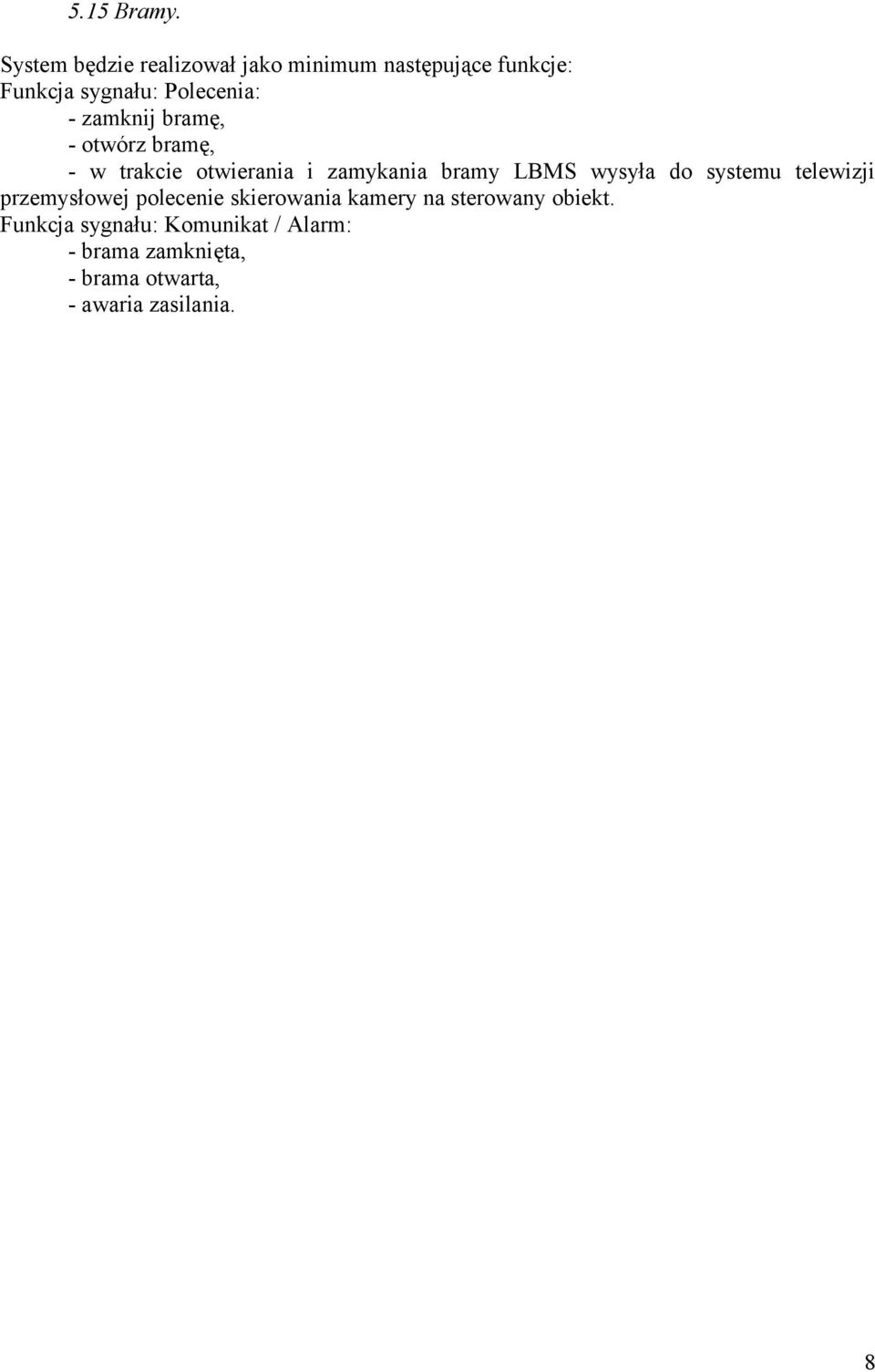

8 5.15 Bramy. - zamknij bramę, - otwórz bramę, - w trakcie otwierania i zamykania bramy LBMS wysyła do systemu telewizji przemysłowej polecenie skierowania kamery na sterowany obiekt. - brama zamknięta, - brama otwarta, - awaria zasilania. 8

9 6. Centralny System Zarządzania Parkingami Parkuj i Jedź CBMS. 6.1 Wymagania: CBMS zlokalizowany będzie na terenie Węzła Komunikacyjnego Młociny. W jego skład wchodziły będą dwa redundantne serwery, zlokalizowane w nowopowstałej serwerowni oraz trzy stanowiska operatorskie zlokalizowane w Centrum Zarządzania Parkingami (CZP). Serwery odpowiedzialne będą za ciągłą komunikację z lokalnymi BMS, zbieranie i archiwizację danych oraz za dystrybucję potrzebnych danych do stanowisk operatorskich. Stanowiska operatorskie będą musiały zapewnić, w sposób niezależny od siebie, ciągłą kontrolę zainstalowanych systemów na wszystkich kontrolowanych obiektach, w tym również systemy bezobsługowego pobierania opłat i informacji o zajętości miejsc postojowych, które są opisane w oddzielnych załącznikach. Wydajność Centralnego BMS musi uwzględniać możliwość rozbudowy o piętnaście obiektów typu parking P+R Ursus Niedźwiadek. 6.2 Funkcjonalność systemu: - wizualizacja urządzeń technicznych parkingów z dynamicznym odwzorowaniem aktualnego stanu pracy urządzeń i instalacji wymienionych powyżej na stanowiskach CZP w postaci synoptyk, obrazów graficznych, wskaźników, wartości liczbowych, - zdalne sterowanie urządzeniami dla których przewidziano taką funkcjonalność, - hierarchiczny system dostępu do realizowanych przez system funkcjonalności (zabezpieczenie zarówno całego systemu jak i poszczególnych jego funkcji systemem haseł), - rejestracja dokonanych czynności operatora systemu, - generowanie alarmów sygnalizujących awarie i nieprawidłowe stany pracy urządzeń sygnałem akustycznym i optycznym, - filtracja alarmów np. według typu, obiektu, daty itp. o stany normalne nie wymagające reakcji operatora, o stany alarmowe, które wymagają zaakceptowania, powiadomienia odpowiednich służb, lub wykonania odpowiednich przełączeń przez operatora, o komunikat alarmowy musi zawierać datę i czas co do sekundy, oraz jego opis, - przyspieszenie procesów sterowania poprzez wprowadzenie grupowania poleceń załączania i wyłączania, - zdalna diagnostyka systemu, - stała rejestracja i archiwizacja danych i zdarzeń w CZP, - metoda rejestracji: zmiana wartości, cykliczna, - raportowanie wybranych parametrów pracy. Raport zmianowy będzie obejmował: o logowanie się operatorów, o komentarze i opisy przebiegu służby, o zmiana daty lub czasu, o restart systemu, o raport zdarzeniowy obejmuje zdarzenia dotyczące poszczególnych systemów technicznych. o system będzie drukował raporty zmianowe i zdarzeniowe zgodnie z zadanymi kryteriami, 9

10 - synchronizacja daty i czasu. Wszystkie komputery i sterowniki będą posiadały jednolity czas, synchronizacja czasu będzie realizowana przez jeden z serwerów CBMS. W razie wystąpienia awarii sieci czasu sterowniki LBMS przejdą na własny, wewnętrzny zegar, -wizualizacja pracy systemu sygnalizacji pożarowej wraz z wyświetleniem schematów graficznych obiektów pokazujących lokalizację alarmu pożarowego, - wykonawca dostarczy schemat synoptyczny (wizualizację) stanu urządzeń sieciowych ze wszystkich obiektów oraz z CZP. Schemat powinien zawierać: - adres IP urządzenia, - stan zasilania, - stan poszczególnych portów, - stan transmisji. 7. Inne wymagania AKPiA Lokalne sterowniki PLC, regulatory systemów Lokalne sterowniki PLC (LBMS) z zaimplementowaną logiką sterowania, regulatory (przystosowane do montażu na poziomej szynie DIN 35mm) należy zabudować w szafie, szafce AKPiA umieszczonej w stosowym pomieszczeniu. Sterowniki te, regulatory powinny być wyposażone w interfejsy komunikacyjne umożliwiające połączenie z systemem centralnym BMS. itp.), Budowa sterownika PLC - kasety / płyty bazowe, - procesor/procesory CPU, - moduły komunikacyjne, - moduły wejść/wyjść binarnych (0/24 VDC), wyjścia przekaźnikowe obciążalność min. 2A, - moduły wejść/wyjść analogowych (4 20 ma, 0-10 V, Pt 1000, Ni 1000), - inne moduły jeśli niezbędne do realizacji układu sterowania, - zasilacze, - bezpieczniki, - niezbędne elementy instalacyjne (kable, złączki, listwy zaciskowe, listwy krosowe, - inne elementy nie wymienione w specyfikacji, a konieczne do zbudowania kompletnego i funkcjonalnego sterownika (zależnie od rozwiązania dostawcy). Karty powinny być zaprojektowane w technologii hot-swap i posiadać izolację galwaniczną na poziomie minimum 1kV DC. 10

11 7.1.3 Funkcjonalność sterownika PLC wymagania ogólne Sterownik powinien mieć możliwość realizacji następujących funkcji: - dowolne konfigurowanie wejścia analogowego (liniowa, kwadratowa, pierwiastkowa, itp.), - algorytm regulacji PID, - funkcje ograniczników we/wy, - alarmowanie, - funkcje logiczne i przełączające, - liczniki i czasomierze programowe, - funkcje matematyczne, - funkcja wizualizacji parametrów procesu, alarmów na panelu operatorskim, - sygnalizacja wartości sygnału dyskretnego przy pomocy LED, etykieta sygnału Alarmy PLC W sterowniku powinny być możliwe do skonfigurowania następujące typy alarmów: - alarmy procesowe: ostrzegawcze, krytyczne, blokady, - alarmy awarii wyposażenia sterownika, - alarmy diagnostyczne (np. niski poziom baterii podtrzymującej pamięć, błędy systemowe itp.). Zaistnienie sytuacji alarmowej powinno być rejestrowane Interfejsy komunikacyjne PLC Sterownik powinien być wyposażony w następujące porty komunikacyjne minimum: - 1 x Ethernet TCP/IP RJ 45, 10/100 Mbps, - 1 x port RS 485/232C 9 pin, 115 kbit/sek. Porty komunikacyjne mogą być zintegrowane z jednostką podstawową sterownika lub stanowić rozszerzający moduł komunikacyjny. Sterownik musi mieć możliwość rozszerzenia w przyszłości o dodatkowe porty Kontrola dostępu kodu sterowania PLC Program sterownika należy zabezpieczyć przed dostępem i zmianami przez nieuprawniony personel za pomocą hasła. Zmiany oprogramowania można dokonywać poprzez port Ethernet lub USB, przy pomocy oprogramowania dostarczonego przez producenta Oprogramowanie narzędziowe PLC Producent sterownika dostarcza oprogramowanie umożliwiające: - odczyt i modyfikację programu sterownika, - języki programowania: Ladder Diagram, Function Block, Structure Text, Instruction List, zgodne z normą PN-EN , - ładowanie programu z pliku, - tworzenie kopii zapasowej programu, - odczyt informacji o stanie urządzenia (praca, awaria, stop, itp.) - konfigurację wyposażenia (moduły wejść/wyjść, panel operatorski, interfejsy komunikacyjne itp.), - odczyt informacji diagnostycznych (błąd konfiguracji wyposażenia, niski poziom baterii podtrzymującej program, itp.). Oprogramowanie producenta powinno pracować na różnych komputerach firmowych (licencja sieciowa) w środowiskach Windows. 11

12 7.1.8 Sygnały wejścia / wyjścia sterowania i sygnalizacji urządzeń, izolujące separatory galwaniczne Dla celów sterowania i sygnalizacji urządzeń należy zapewnić wymianę sygnałów do/z urządzeń sterujących, kontrolnych, zabezpieczeniowych i wykonawczych. Rodzaje sygnałów jakie przewidziane są w systemie sterowania: - wejście analogowe: 4-20 ma, 0 10 V, RTD: PT 1000, Ni 1000, - wejście binarne: 0/1, (0-24VDC), - wyjście binarne: 0/1. (0-24VDC). Sygnały pomiarowe i sterujące z/do urządzeń należy odseparować od sterownika przy pomocy separatorów galwanicznych, przekaźników pośredniczących, zabezpieczeń przepięciowych Zasilanie rezerwowe zasilacz UPS System AKPiA należy zasilić napięciem pochodzącym z układu zasilania rezerwowego UPS. 7.2 Szafy AKPiA Budowa Szafa AKPiA o budowie typu monoblok z blachy stalowej o grubości min. 1,5 mm. Konstrukcja posadowiona na cokole stalowym z regulacją poziomu, mocowana uchwytami do podłoża. Dla szafy o szerokości 800 mm drzwi jednoskrzydłowe od frontu przeszklone, z tyłu drzwi pełne z blachy zamykane na klucz, zamienne lewo- lub prawostronne o kącie otwarcia 120 stopni. Dla szaf o szerokości większej niż 800mm zastosować rozwiązanie dwuskrzydłowe. Ostateczny wymiar szafy określony będzie przez dostawcę systemu. Kable wprowadzane do szafy od spodu, poprzez podłogę. Szafy powinny być kompletnie oprzyrządowane, okablowane i odpowiednio oznakowane. Szafę należy wyposażyć w oświetlenie wewnętrzne, panel dystrybucji napięć, listwy i zaciski uziemiające, belki nośne, wysięgniki i inne elementy montażowe. Okablowanie szafy wykonane przewodami min. 1 mm2 dla sygnałów typu wejście dyskretne i wejście analogowe oraz min 1,5 mm2 dla sygnałów typu wyjście dyskretne i 1 mm2 wyjście analogowe. Przewody należy prowadzić w korytach grzebieniowych. Kable wielożyłowe mogą mieć postać taśm. Do przesyłania sygnałów analogowych użyć przewodów z żyłami skręcanymi parami Wyposażenie - zasilacze wraz z zabezpieczeniami (nadprądowym i przeciwprzepięciowym), - sterowniki PLC, - urządzenia transmisji danych do CZP, - zabezpieczenia ochrony przeciwprzepięciowej sygnałów AKPiA, - oświetlenie szafy, - koryta kablowe, listwy zaciskowe, oznaczniki itp., elementy montażowe oprzyrządowania (belki nośne, prowadnice, wsporniki itp.). 12

13 7.2.3 Przyrządy do pomiaru temperatury Czujniki temperatury wraz z przetwornikami. Układ pomiarowy rezystancyjny Pt100 lub NI Przetworniki w wykonaniu kompaktowym bez zintegrowanego wyświetlacza LCD, z wyjściem prądowym 4-20 ma, 0-10 V. Układ kompensacji wg standardu producenta tak, aby błąd podstawowy przyrządu nie przekraczał 3% zakresu pomiarowego Tabliczki znamionowe Wszystkie urządzenia pomiarowe, wykonawcze, sterujące oraz elementy prefabrykowane (skrzynki obiektowe, szafy AKPiA i inne) należy oznaczyć tabliczką znamionową wykonaną ze stali nierdzewnej. Tabliczkę mocować przy pomocy śrub, nitów lub zawiesić trwale przy pomocy linki ze stali nierdzewnej. Na tabliczce znamionowej należy zamieścić następujące informacje: - Oznaczenie projektowe urządzenia (numer obwodowy), - Producent, - Typ/Model, - Data produkcji, - Znak bezpieczeństwa itp Kable i trasy kablowe Kable sterujące, sygnalizacyjne dla systemu sterowania urządzeniami sanitarno technicznymi są w zakresie dostawcy systemu. Projekt kabli sterowniczych i zasilających musi brać pod uwagę kable innych branż układanych również na tych samych konstrukcjach wsporczych lub w bliskim sąsiedztwie (należy uwzględnić oddziaływanie elektromagnetyczne, zakłócenia, itp.) Kable do przesyłania sygnałów analogowych Do przesyłania sygnałów analogowych (4 20 ma przy 24 VDC) wykorzystane są kable jedno- lub wieloparowe. żyły o przekroju min. 1 mm2, skręcane razem parami (minimum 20 zwojów na metr). W obrębie pary, żyła koloru białego i czarnego lub numerowana Kable do przesyłania sygnałów dyskretnych Do przesyłania sygnałów dyskretnych (0 / 24 VDC) wykorzystane są kable jedno- lub wielożyłowe, żyły o przekroju 1 mm2, koloru czarnego, z oznaczeniami w postaci białych drukowanych numerów. Dla sygnałów wyjść dyskretnych należy zastosować kable o przekroju min 1,5 mm Wymagania dla układania kabli a) Kable należy układać wg zasad stosowanych w elektroenergetyce. Trasy i sposób ułożenia kabli powinny stanowić logiczne i łatwe do identyfikacji ciągi. b) Kable należy rozmieszczać na oddzielnych konstrukcjach wsporczych grupując je funkcjonalnie w taki sposób, aby w maksymalnym stopniu wyeliminować oddziaływania na siebie. Wszystkie kable muszą być oznakowane w trwały sposób. Oznakowanie musi zawierać przede wszystkim numer i typ kabla. Kable należy oznakować: na odcinkach prostych co 25 m, na łukach, po obu stronach przepustów. Ilość kabli musi być dobrana w sposób zapewniający realizację potrzeb systemów. 13

14 7.2.9 Rury osłonowe do kabli Trasy kablowe od głównych ciągów kablowych do skrzynek obiektowych lub pojedynczych urządzeń należy prowadzić w rurkach instalacyjnych. 14
