ТТ TECHNIKA TENSOMETRYCZNA Wzmacniacz pomiarowy AT1-8.

tensometrycznego, przeznaczony do wzmacniania, konwersji na

moduły: konwerter wzmacniacza, adapter USB, wyświetlacz.

1 ТТ TECHNIKA TENSOMETRYCZNA Wzmacniacz pomiarowy AT АТ1 - wielokanałowy cyfrowy wzmacniacz typu tensometrycznego, przeznaczony do wzmacniania, konwersji na cyfrowy kod i przesyłania sygnałów tensometrów do komputera osobistego. Wzmacniacz AT1 ma budowę modułową i zawiera następujące moduły: konwerter wzmacniacza, adapter USB, wyświetlacz. TILKOM Ltd OOO TILKOM , Minsk, ul. P. Brovki, Tel/faks ( ) , tel tilkom.pl@gmail.com

2 Funkcjonalny cel modułów jest następujący. Wzmacniacz konwertera jest zaprojektowany do wzmacniania sygnałów podłączonych do niego za pomocą mostka tenzometrycznego (mostek Wheatstone'a.) i przekształcania sygnałów analogowych w kod cyfrowy. Adapter USB konwertuje kod cyfrowy otrzymany ze wzmacniaczy konwertera na format interfejsu USB 2.0. Jednostka wskazująca jest przeznaczona do regulacji kanałów pomiarowych i sterowania operacyjnego sygnałami wyjściowymi mierników mostka tenzometrycznego (mostek Wheatstone'a.). Wzmacniacz AT1 jest wyposażony w oprogramowanie do monitorowania pomiarów i przechowywania danych. Maksymalnie osiem mostków tenzometrycznych (pół-mostków) można podłączyć do modułu wzmacniacza konwertera. Aby zmniejszyć liczbę (długość) kabli wielordzeniowych, konwertery wzmacniaczy mogą znajdować się w pobliżu mostków tenzometrycznych. Z ich wyjściami konwertery wzmacniaczy są podłączone do adaptera USB za pomocą współosiowych kabli sygnałowych, adapter USB może znajdować się w pobliżu komputera i może znajdować się w znacznej odległości (kilkaset metrów) od wzmacniaczy konwerterów. Jeden adapter USB obsługuje do czterech konwerterów wzmacniacza. Oprogramowanie obsługuje dwie karty USB. Tak więc, w zależności od potrzeb, wzmacniacz może być skonfigurowany z wieloma kanałami pomiarowymi od 8 do 64. Wyświetlacz może być podłączony do wyjścia dowolnego wzmacniacza konwertera równolegle z adapterem USB i umożliwia monitorowanie sygnałów wyjściowych mostków tenzometrycznych. Przy pomocy wyświetlacza, przeprowadzana jest zerowa równowaga mostków tenzometrycznych i inne ustawienia związane z regulacją ścieżek pomiarowych. Oprogramowanie PROFI dostarczane z wzmaczniaczem tenzometrów AT1 zostało zaprojektowane do cyfrowego i graficznego wyświetlania sygnałów pomiarowych, rejestrowania i przechowywania danych pomiarowych w czasie rzeczywistym, posiada szereg przydatnych funkcji. Dane techniczne N Nazwa parametrów znaczenie 1 Ilość kanałów pomiarowych Częstotliwość dyskretyzacji, khz 5 tensomostki 3 Źródła sygnałów (półmostki) 4 Odporność tensometrów, Ohm Zakres nominalnych sygnałów wejściowych,ß, przy zasilaniu 5 ±4 tensmostków napięciem 5 V, mv / V 6 Błąd pomiaru nominalnego sygnału wejściowego,%, nie więcej niż 0,2 7 Nieliniowość transformacji,%, nie więcej niż 0,1 8 Szerokość pasma wzmacniaczy wejściowych wynosi -3 db, khz, nie mniej niż 2,5 9 Spadek temperatury zera na wejściu, mv / V C, nie więcej niż Tłumienie wspólnego komponentu wejściowych wzmacniaczy różnicowych, db, nie mniej Wartość szumów RMS zastosowana do wejścia, nie więcej, mv / V Napięcie zasilania tensomostków, V 5 0,5 13 Interfejs wyjściowy adaptera USB USB2.0 Napięcie zasilania wzmacniacza przetwornika, na poziomie pulsacji, V, nie więcej niż 1 15 Pobór mocy wzmacniacza przetwornika, W, nie więcej niż 6 16 Zakres temperatury roboczej: С: - wzmacniacz konwertera, С - Adapter USB i wyświetlacz, С od -40 do +50 оd +5 do Wilgotność w temperaturze otoczenia + 35 C,%, nie więcej niż 95 Odporność na wibracje: - w zakresie częstotliwości Hz z amplitudą przesunięcia, mm, nie 0,35 18 mniejszą niż 49 - dla wzmacniacza konwertera w zakresie częstotliwości Hz c przyspieszenie, m / s2 nie mniej niż Obciążenia udarowe wzmacniacza konwertera z liczbą uderzeń nie mniejszą niż 1000 i czas trwania uderzenia od 2 do 10 ms, m / s2, nie mniej niż Waga: - wzmacniacz konwertera, kg, nie więcej niż - wyświetlacz, kg, nie więcej niż - Adapter USB, kg, nie więcej niż 150 0,6 0,6 0,55 2

3 Zawartość opakowania Wzmacniacz pomiarowy АТ1-8 Konwerter wzmacniacza szt. 1 Jednostka wyświetlacza АТ1.2 szt. 1 Adapter USB AT1.3-1 szt. 1 Kabel sygnałowy AT1.40 szt. 1 Kabel USB szt. 1 Wtyczka kablowa 2РМ18КПН7Ш1В1 szt. 8 Wylot kabla 2РМ14КПН4Г1В1 szt. 1 Oprogramowanie PROFI szt. 1 Oprogramowanie PowerGraph szt. 1 Instrukcja obsługi ekz. 1 Wzmacniacz pomiarowy АТ1-16 Konwerter wzmacniacza АТ1.1 szt. 2 Jednostka wyświetlacza АТ1.2 szt. 1 Adapter USB АТ1.3-2 szt. 1 Kabel sygnałowy АТ1.40 szt. 2 Kabel USB szt. 1 Wtyczka kablowa 2РМ18КПН7Ш1В1 szt. 16 Wylot kabla 2РМ14КПН4Г1В1 szt. 2 Oprogramowanie PROFI szt. 1 Oprogramowanie PowerGraph szt. 1 Instrukcja obsługi ekz. 1 Wzmacniacz pomiarowy АТ1-32 Konwerter wzmacniacza АТ1.1 szt. 4 Jednostka wyświetlacza АТ1.2 szt. 1 Adapter USB АТ1.3-4 szt. 1 Kabel sygnałowy АТ1.40 szt. 4 Kabel USB szt. 1 Wtyczka kablowa 2РМ18КПН7Ш1В1 szt. 32 Wylot kabla 2РМ14КПН4Г1В1 szt. 4 Oprogramowanie PROFI szt. 1 Oprogramowanie PowerGraph szt. 1 Instrukcja obsługi ekz. 1 Wzmacniacz pomiarowy АТ1-64 Konwerter wzmacniacza АТ1.1 szt. 8 Jednostka wyświetlacza АТ1.2 szt. 1 2 Adapter USB АТ1.3-4 szt. 2 Kabel sygnałowy АТ1.40 szt. 8 Kabel USB szt. 2 Wtyczka kablowa 2РМ18КПН7Ш1В1 szt. 64 Wylot kabla 2РМ14КПН4Г1В1 szt. 8 Oprogramowanie PROFI szt. 1 Oprogramowanie PowerGraph szt. 1 Instrukcja obsługi ekz. 1 3

4 Schemat blokowy wzmacniacza pomiarowego AT1-64 Wyświetlacz AT1.2 Adapter USB AT1.3-4 Komputer osobisty Adapter USB AT1.3-4 Rysunek pokazuje schemat blokowy 64-kanałowego wzmacniacza pomiarowego AT1-64. Wzmacniacz oparty jest na wzmacniaczu konwertera, którego wejścia odbierają sygnały z ośmiu obwodów mostka tensometrycznego (półmostkowego). Sygnały te są wzmacniane i przekształcane na postać cyfrową za pomocą kodu szeregowego Manchester II. Ze wzmacniacza konwertera sygnał jest przesyłany do adaptera USB AT1.3 za pośrednictwem współosiowego ekranowanego kabla (współosiowa cyfrowa linia komunikacyjna), w którym kod Manchester II jest przekształcany z powrotem do postaci bajtu równoległego, a następnie sygnały pomiarowe są przesyłane do komputera za pośrednictwem interfejsu USB. Przetwarzanie sygnałów pomiarowych odbieranych przez komputer jest wykonywane przez program PROFI. Wyświetlacz AT1.2 może być podłączony jako urządzenie końcowe do linii wyjściowej wzmacniacza konwertera lub do zerwania tej linii za pomocą trójnika wysokiej częstotliwości i jest przeznaczony do operacyjnego monitorowania sygnałów tensometrycznych. Za pomocą jednostki wskaźnikowej można również dostosować przesunięcie sprzętowe zer tensometrów. 4

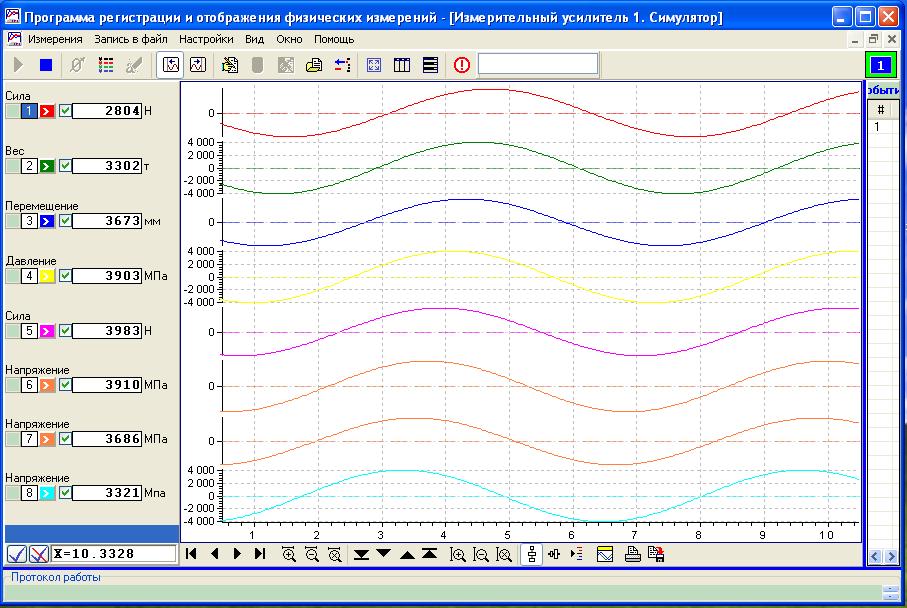

5 Oprogramowanie Program do rejestracji i wyświetlania pomiarów fizycznych (PROFI) zapewnia przetwarzanie danych otrzymanych z adaptera USB AT1.3 i wykonuje następujące funkcje: Wyświetlanie danych pomiarowych w formie cyfrowej i graficznej na ekranie komputera osobistego (PC) w czasie rzeczywistym; Zapisuj dane pomiarowe na dysku twardym w czasie rzeczywistym. Wyświetlanie zarejestrowanych danych w formacie liczbowym i graficznym. Ustawianie trybu wyświetlania i nagrywania. Cyfrowe filtrowanie danych w czasie rzeczywistym. Program PROFI został zaprojektowany do pracy z systemem operacyjnym Windows 98 / XP / 7/8. Program PROFI może pracować zarówno w trybie offline, jak iw trybie "Klient" i "Serwer". Tryb offline jest podstawowym trybem działania. Tryby "Serwer" i "Klient" umożliwiają organizowanie programu PROFI w sieci lokalnej. Program PROFI ma funkcję przekształcania zmierzonych wartości w wielkości fizyczne. W tym sygnale pomiarowym wielkość fizyczna zmierzona przez tensometr wiekość fizyczna, ciśnienie, siłę, moment obrotowy itp. Wprowadzane są trzy warianty transformacji: zależność liniowa, wielomian, tabela. Dane pomiarowe zapisane przez program PROFI mają format tekstowy. Możesz wyświetlić plik danych za pomocą programu Excel z pakietu Microsoft Office lub z własnymi narzędziami PROFI. Plik danych można wyeksportować do innych programów w celu dalszego przetwarzania. 5

6 Konwerter wzmacniacza. Wymiary ogólne i montażowe, mm Б WEJSCIE 1,2 WEJSCIE 3,4 ZASILACZ WYJSCIE 12-30V 300mA Б ТТ TENSOTECHNIKA WZMACNIACZ PRZETWORNIK Typ: АТ1.1 numer seryjny 1104 TILKOM Ltd Wyprudokowany na Bialorusi WEJSCIE 5,6 WEJSCIE 7,8 6

7 Adapter USB AT Wymiary ogólne i instalacje, mm WYJSCIE USB 2.0 WEJSCIE ТТ TENSOTECHNIKA USB-Adapter Typ: АТ1.3-4 numer seryjny 91 TILKOM Ltd Wyprud. na Bialorusi Kontrola Linie

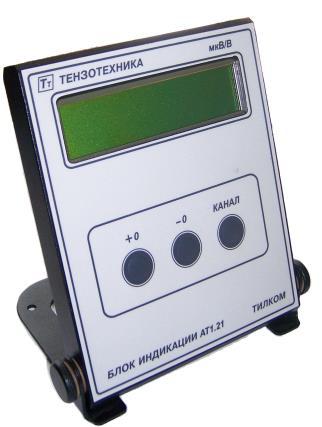

8 Wyświetlacz AT1.2. Wymiary ogólne i montażowe, mm ТТ TENSOTECHNIKA 4 miejsca A 0 0 KANAL Wyswietlacz АТ1.21 TILKOM A (bez podstawy) Podswietlacz 5В WEJSCIE Typ: АТ1.21 Numer seryjny 1001 TILKOM Ltd Wyprud. na Bialorusi TILKOM Ltd OOO TILKOM , Minsk, ul. P. Brovki, Tel/faks ( ) , tel tilkom.pl@gmail.com 8
