INSTRUKCJA OBSŁUGI. AUTOMATYCZNY PODAJNIK PALIWA STAŁEGO TYP APS O MOCACH kw

Transkrypt

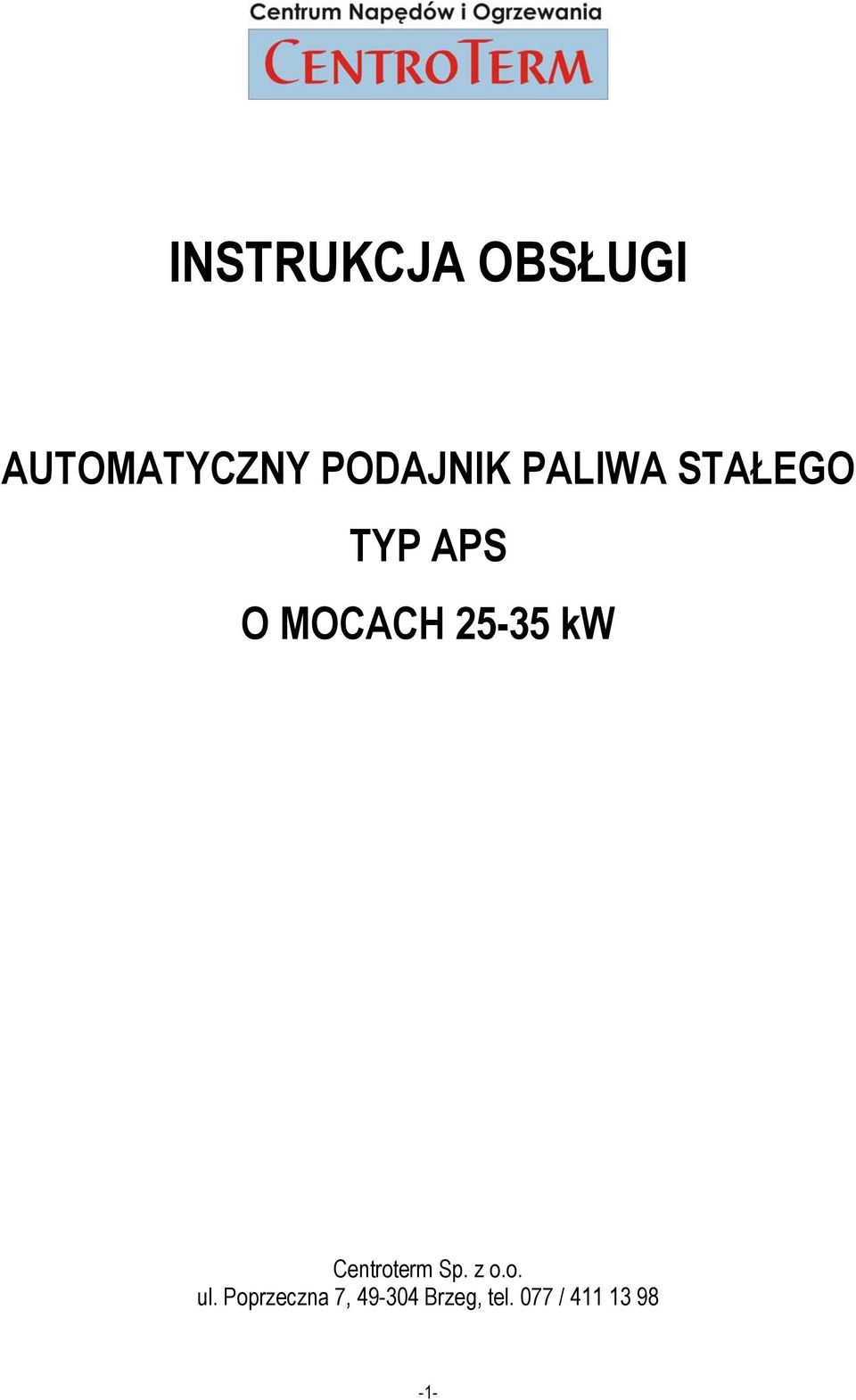

1 INSTRUKCJA OBSŁUGI AUTOMATYCZNY PODAJNIK PALIWA STAŁEGO TYP APS O MOCACH kw Centroterm Sp. z o.o. ul. Poprzeczna 7, Brzeg, tel. 077 /

2 DEKLARACJA ZGODNOŚCI Wyrób: Automatyczny podajnik paliwa stałego Typ: APS-25 Deklarujemy, że wyrób jest zgodny z wymaganiami w zakresie bezpieczeństwa zawartych w przepisach oraz wykonany jest zgodnie z dokumentacją techniczną. Dokumenty odniesienia 1. Rozp. Min. G. Pr.i P.S. z 1O r. (Dz.U. Nr 91/2003 poz.858) Dyrektywa maszynowa 98/37.WE i 98179/WE 2. Ustawa z r. (Dz. U. Nr 229/2003 poz. 2275) Dyrektywa ogólna 2001/95/WE- Bezpieczeństwo produktów 3. Ustawa z r. (Dz. U. Nr 204/2004 poz. 2087) Ocena zgodności 4. Rozp. MGPiPS z r. (Dz.U. Nr 49/2003 poz. 414) Dyrektywa niskonapięciowa 73/23/EEC i 93/68/EEC 5. Rozp. Min. Infrastr. z dn r. (Dz. U. Nr r., poz 848) - kompatybilność elektromagnetyczna. Dyrektywa 89/336/EEC, 91/263/EEC, 92/31/EEC, 93/68/EEC. 6. Dokumentacja techniczna. Centroterm Sp. z o.o. Wiceprezes Dariusz Świerkowski -2-

3 1. Informacje ogólne Automatyczny podajnik paliwa stałego wraz ze zbiornikiem opału, wentylatorem oraz sterownikiem mikroprocesorowym, tworzy system magazynowania, automatycznego podawania opału do palnika oraz prowadzi najbardziej ekonomiczny proces spalania w systemie ciągłym. Transport opału ze zbiornika do palnika retortowego odbywa się za pomocą podajnika ślimakowego. Opał zostaje wypchnięty na ruszt paleniska poprzez umieszczony na środku rusztu tygiel. Paliwo przesuwane przez ślimak rozsypuje się równomiernie w tyglu, następnie na ruszcie dopalającym, tworząc kopiec opału podzielony na strefy spalania. Opał, który wolnym ruchem wydostaje się z tygla przechodzi przez wszystkie fazy spalania, tj. suszenie i podgrzewanie opału, wydzielanie części lotnych, palenie się koksu, redukcja tlenu, wypalanie się węgla z żużlu. W celu uniknięcia awarii i przestojów paleniska należy stosować paliwo starannie przesortowanie, najlepiej płukane, w przeciwnym wypadku zachodzić mogą awarie, prowadzące do częstego zrywania zawleczki lub klina śruby pociągowej. Zespół podający przeznaczony jest do montażu w wymiennikach o sprawności powyżej 75%. Instrukcja zawiera informacje o sposobie montażu, rozruchu i eksploatacji nowoczesnego automatycznego zespołu podawania paliwa stałego. 2. Budowa W skład automatycznego podajnik paliwa stałego wchodzi: - palnik retortowy - podajnik ślimakowy - motoreduktor - deflektor 2.1. Palnik Jest to część, w której odbywa się spalanie paliwa. Montowany jest w komorze paleniskowej wymiennika. Wykonany jest z żeliwa szarego, umieszczony w stalowej obudowie, która tworzy komorę napowietrzania spalanego opału. W górnej części palnika umieszczony jest żeliwny ruszt Podajnik ślimakowy Zadaniem podajnika jest automatycznie przekazać paliwo ze zbiornika do palnika. Funkcję tę spełnia umieszczony w obudowie ślimak. Napędzany jest on motoreduktorem, przekazującym moment obrotowy poprzez tuleję reduktora, z którą połączony jest poprzez zawleczkę, stanowiącą bezpiecznik przeciążeniowy. Zawleczka ogranicza wartość momentu obrotowego do 125 Nm Motoreduktor Motoreduktor stanowi napęd podajnika ślimakowego. Jest to urządzenie składające się z silnika elektrycznego i reduktora obrotów, połączonych ze sobą za pomocą kołnierza. Korpus silnika oraz reduktora wykonany jest z aluminium. Reduktory napełniane są fabrycznie olejem syntetycznym, który nie wymaga wymiany przez cały okres eksploatacji Deflektor Deflektor ma za zadanie rozproszyć i skierować cząsteczki gazów w kierunku żaru na palniku w celu ich dopalenia. Umieszczany jest on nad palnikiem w ustalonej przez producenta kotła odległości (zazwyczaj jest to 15 cm). Powinien być zawieszony na pręcie żaroodpornym φ10. Po zawieszeniu deflektora na właściwej wysokości, nie wymaga on obsługi (oprócz okresowego zgarnięcia nagaru od strony palnika, należy przy tym zachować ostrożność, żeby nie uszkodzić deflektora ze względu na małą odporność na uderzenia). -3-

4 3. Montaż i eksploatacja Instalację podajnika w kotle może wykonać wyłącznie instalator uprawniony do montażu lub remontu urządzeń i instalacji energetycznych. Wykonanie montażu podajnika przez nieupoważnione osoby może być przyczyną utraty praw gwarancyjnych Montaż podajnika Podczas montażu należy zwrócić uwagę na następujące czynności: Kołnierz mocujący podajnika należy uszczelnić szczeliwem o wytrzymałości temperaturowej do 1500 o C i przykręcić do kotła Palnik powinien być zamontowany z dużą starannością i dokładnością - wypoziomowany i bez naprężeń Deflektor należy zamontować nad palnikiem w sposób zgodny z zaleceniami producenta kotła Połączenia śrubowe należy dokręcić i skontrolować, tak żeby nie poluzowały się w trakcie eksploatacji Wszelkie prace elektryczne i podłączeniowe sterowania, należy wykonać według załączonej instrukcji producenta sterownika. Uwaga: Podczas uruchamiania i eksploatacji podajnika zabrania się wkładania rąk oraz innych przedmiotów w okolice pracującego ślimaka Rozruch Do rozruchu kotła upoważniony jest wyłącznie serwis legitymujący się odpowiednimi uprawnieniami Zasypać zbiornik paliwem Włączyć podawanie ręczne w celu dostarczenia paliwa do palnika na wysokość rusztu, tak by tworzyło stożek, położony centrycznie w stosunku do geometrycznego środka palnika Rozpalić płomień i włączyć wentylator Po uzyskaniu żaru w palniku, uruchomić sterownik w cyklu pracy automatycznej Ustawić cykl podawania paliwa oraz ilość dostarczanego powietrza Eksploatacja Częstotliwość podawania opału powinna być tak ustawiona, aby proces spalania odbywał się na ruszcie Ilość powietrza dostarczanego przez wentylator powinna być dostosowana do intensywności spalania paliwa w palniku Nastawy należy korygować po każdorazowej zmianie opału i odpowiednio dostosowywać do aktualnego zapotrzebowania na energię. Uwaga: jednorazowa korekta nie powinna przekraczać 10%, by nie rozregulować prawidłowych nastawień Co kilka dni należy sprawdzić poziom paliwa w zbiorniku oraz opróżnić popielnik Obsługa comiesięczna: Sprawdzić nagromadzenie się pozostałości żużla w palniku, ewentualnie wygasić kocioł i wyczyścić palnik Sprawdzić, czy w zbiorniku paliwa i rurze podajnika nie nagromadził się pył węglowy lub inne odpady i usunąć je Sprawdzić stan dysz powietrza oraz drożność wylotów powietrza. -4-

5 Wymiar [mm] 1. silnik elektryczny A reduktor B sprzęgło przeciążeniowe C deflektor D komora napowietrzająca E pokrywa otworu usuwania paliwa F nóżka poziomująca G czyszczenie palnika H wkręt pod czujnik temp. K ruszt K palnik retortowy M komora napowietrzająca M kołnierz przyłącz. zb. paliwa N ślimak podający paliwo N płyta komory napowietrzającej P przyłącze wentylatora S

6 4. Konserwacja Po sezonie grzewczym należy wykonać następujące czynności: 4.1. Usunąć opał ze zbiornika (odkręcając klapkę wyczystki, wysypać opał) i z całej części podajnika łącznie z paleniskiem Wyczyścić komorę napowietrzającą poprzez znajdujący się z boku obudowy palnika otwór wyczystny Z palnika usunąć popiół i powstały nagar Sprawdzić stan ślimaka. Regularne czyszczenie wpływa na efektywność i jakość pracy podajnika, pozwala zoptymalizować zużycie opału oraz zwiększa bezpieczeństwo i bezawaryjność pracy urządzenia. Uwaga: Powyższe prace należy wykonywać przy wyłączonym zasilaniu. 5. Paliwo Paliwem podstawowym jest węgiel kamienny asortyment groszek energetyczny o uziarnieniu 5-25 mm typ: 31,2 ki. 26/05/06 udział podziarnia: max.50% spiekalność: RJ max. 10 temp. mięknienia popiołu: min.1150 o C wilgotność: max. 10% zawartość popiołu: max. 10% wartość opałowa: 26 MJ/kg zawartość siarki: max.0,6%. 6. Usterki i sposoby ich usuwania Usterka Nie załącza się podajnik paliwa Brak paliwa w podajniku Nie obraca się podajnik paliwa, ale motoreduktor pracuje Nadpalony koniec ślimaka w palniku Dymienie z zasobnika Częste ścinanie zawleczki zabezpieczającej ślimak Możliwe przyczyny / usuwanie Brak zasilania lub wyłączony sterownik. Sprawdź zasilanie i wyłącznik główny tablicy sterowania Zadziałał bezpiecznik motoreduktora. Zresetuj lub wymień w razie potrzeby Zadziałał przekaźnik przeciążenia. Zresetuj przekaźnik przeciążeniowy Zadziałał wyłącznik termiczny silnika. Sprawdź wyłącznik, zlokalizuj przyczynę jego zadziałania Zadziałał bezpiecznik motoreduktora. Zresetuj lub wymień w razie potrzeby Zadziałał przekaźnik przeciążenia. Zresetuj przekaźnik przeciążeniowy Brak paliwa w zbiorniku lub paliwo zawiesiło się nad palnikiem. Sprawdź poziom paliwa w zbiorniku i nad otworem do pobierania paliwa Ścięta zawleczka zabezpieczająca sprzęgło motoreduktora. Sprawdź, w razie potrzeby wymień Ścięta zawleczka zabezpieczająca sprzęgło motoreduktora. Sprawdź, w razie potrzeby wymień Nieprawidłowa regulacja spalania. Popraw nastawy sterownika Niedrożne otwory doprowadzające powietrze w kolumnie palnika. Oczyść palnik, udrożnij otwory Odkształcony kołnierz rury podajnika lub poluzowane śruby mocujące. Sprawdź, w razie potrzeby wymień Niewłaściwe wycentrowanie wspornika motoreduktora względem ślimaka. Sprawdź współosiowość montażu Wspornik motoreduktora niestabilnie przytwierdzony do podłoża. Popraw i zapewnij trwałe mocowanie -6-

7 WARUNKI GWARANCJI 1. Gwarant bezpłatnie usunie ewentualną niesprawność urządzenia pod warunkiem wykorzystywania go zgodnie z przeznaczeniem i zaleceniami Instrukcji Obsługi. 2. Gwarancja pozostaje ważna na terytorium Rzeczypospolitej Polskiej. 3. Gwarancja rozpoczyna się od daty nabycia urządzenia wpisanej do karty gwarancyjnej oraz obejmuje wady wynikające z przyczyn tkwiących w sprzedanym urządzeniu i ujawnionych w trakcie jego użytkowania. 4. Okres gwarancji wynosi 24 miesiące. 5. Warunkiem skorzystania z gwarancji jest przedstawienie prawidłowo wypełnionej karty gwarancyjnej, podpisanej przez uprawnionego instalatora, który uruchomił urządzenie. 6. Zgłoszenie reklamacyjne kupujący składa w formie pisemnej na adres gwaranta. W zgłoszeniu reklamacyjnym należy podać: a) typ produktu oraz numer fabryczny b) datę i miejsce zakupu c) dokładny adres i nr telefonu zgłaszającego reklamację d) skrócony lecz precyzyjny opis zaistniałego problemu. 7. Zabrania się przysyłania reklamowanego wyrobu bez wcześniejszego uzgodnienia z producentem. 8. Zakresem gwarancji nie są objęte uszkodzenia i niezgodności w pracy podajnika powstałe na skutek: a) niewłaściwego transportu b) niewłaściwej instalacji c) niezgodnej z Instrukcją eksploatacji i konserwacji d) błędnej regulacji e) stosowania niewłaściwego paliwa f) zastosowania niewłaściwego sprzęgła przeciążeniowego. 9. Wszelkie naprawy i zmiany w konstrukcji podajnika mogą wykonywać tylko uprawnione firmy instalacyjno-serwisowe. 10. Wszelkie samowolne zmiany w konstrukcji podajnika powodują utratę praw gwarancyjnych 11. Gwarancja nie obejmuje naturalnego zużycia takich elementów urządzenia jak: śruby, nakrętki, ruszt, deflektor oraz materiały uszczelniające. 12. Gwarancja nie ma zastosowania jeżeli: a) dane w pisane w karcie gwarancyjne będą niezgodne z danymi urządzenia b) numer seryjny umieszczony na urządzeniu będzie zniszczony lub nieczytelny c) zostanie stwierdzona ingerencja nieupoważnionych osób lub serwisów d) uszkodzenie powstało na skutek użytkowania produktu niezgodnie z jego przeznaczeniem e) uszkodzenie powstało z przyczyn natury zewnętrznej: zjawiska atmosferyczne, obsługa niezgodna z instrukcją, zanieczyszczenia, urazy mechaniczne, zalanie, niewłaściwe zasilanie 13. Karta gwarancyjna bez daty, wpisów, podpisów, pieczątek i nr fabrycznych jest nieważna Producent zastrzega sobie prawo do wszelkich zmian konstrukcyjnych, związanych z udoskonaleniem technicznym wyrobu. -7-

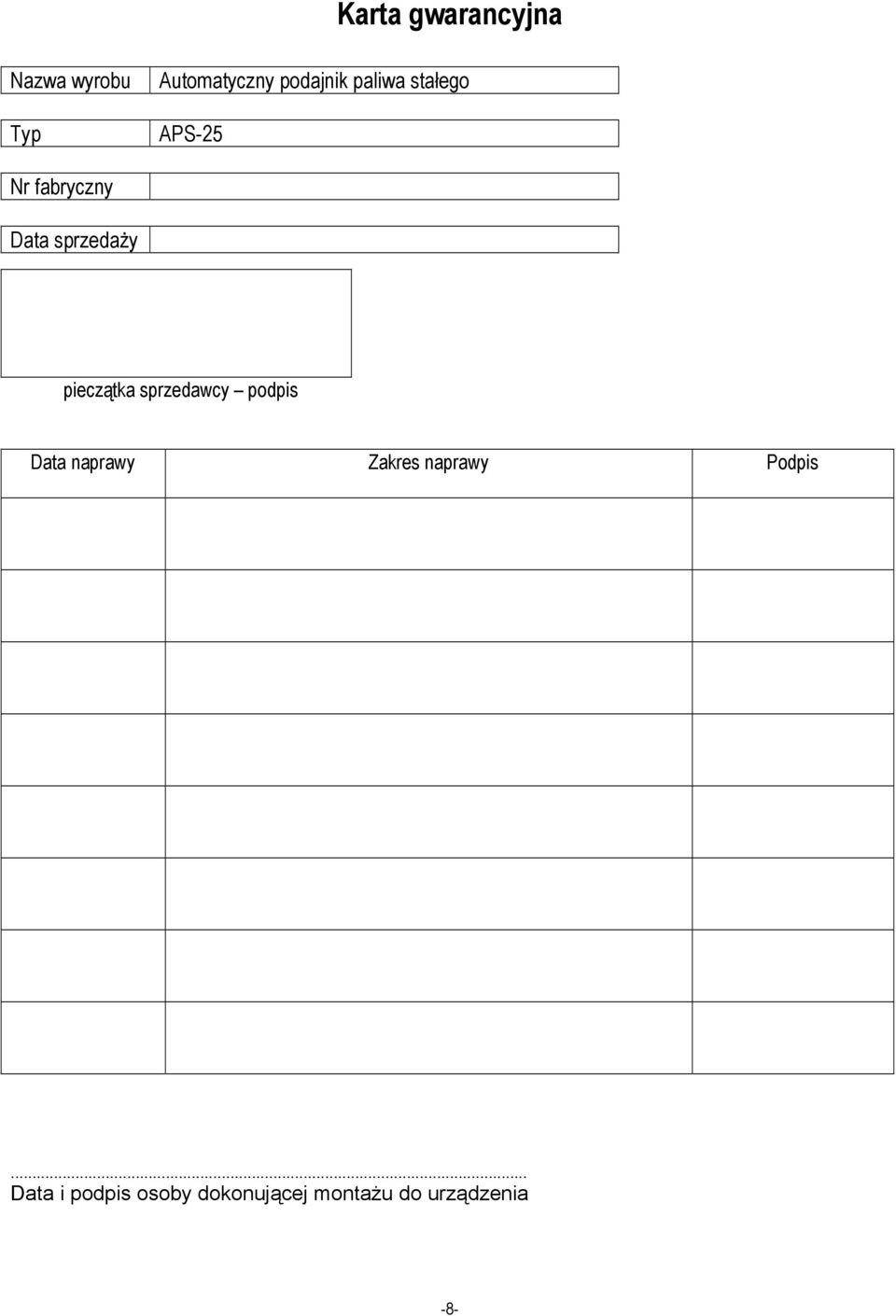

8 Karta gwarancyjna Nazwa wyrobu Typ Automatyczny podajnik paliwa stałego APS-25 Nr fabryczny Data sprzedaży pieczątka sprzedawcy podpis Data naprawy Zakres naprawy Podpis... Data i podpis osoby dokonującej montażu do urządzenia -8-
