INSTRUKCJA UŻYTKOWANIA KOTŁA KWMP2 CERAMIC green line PRODUKCJI KOTREM KŁOBUCK.

Transkrypt

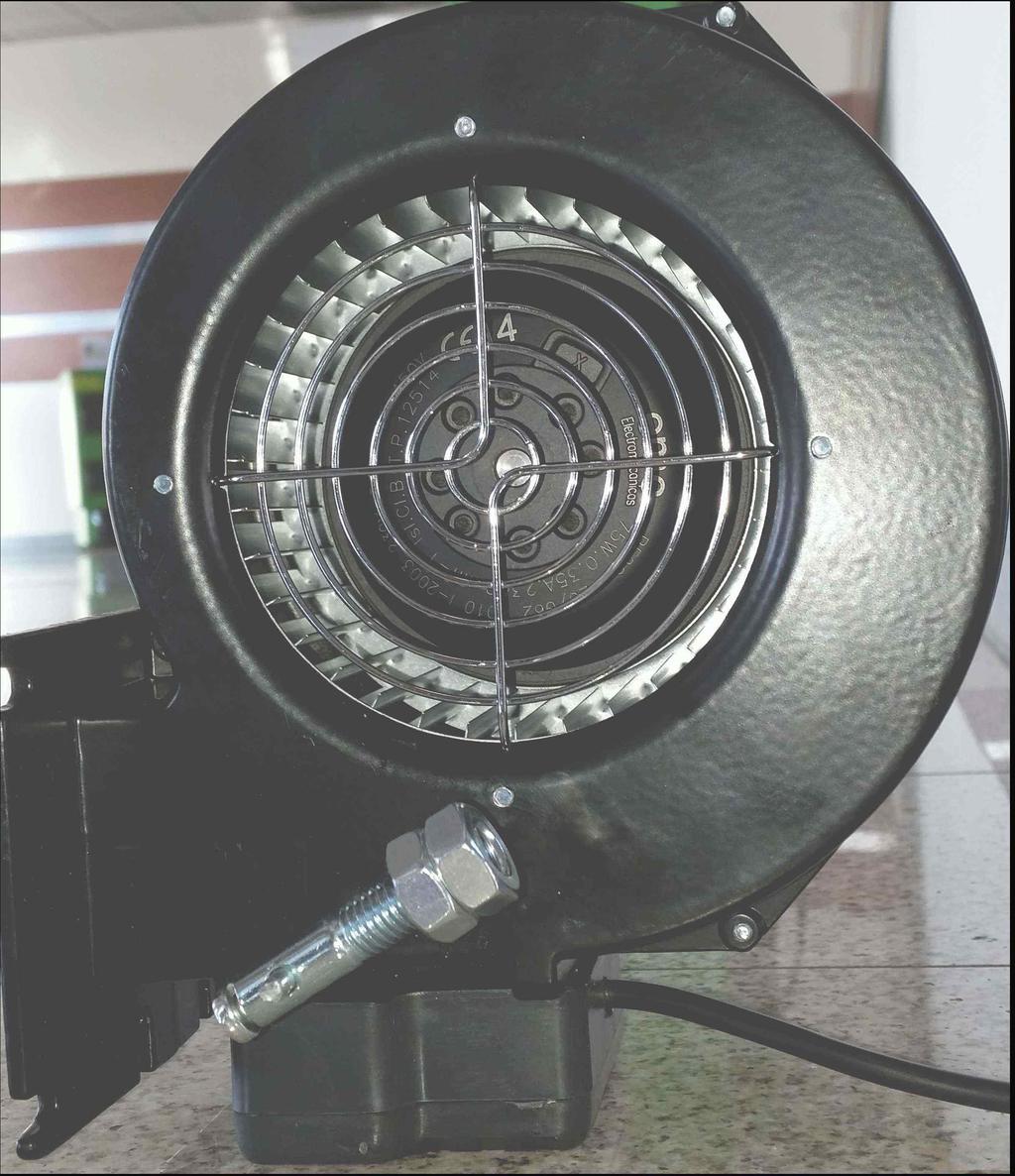

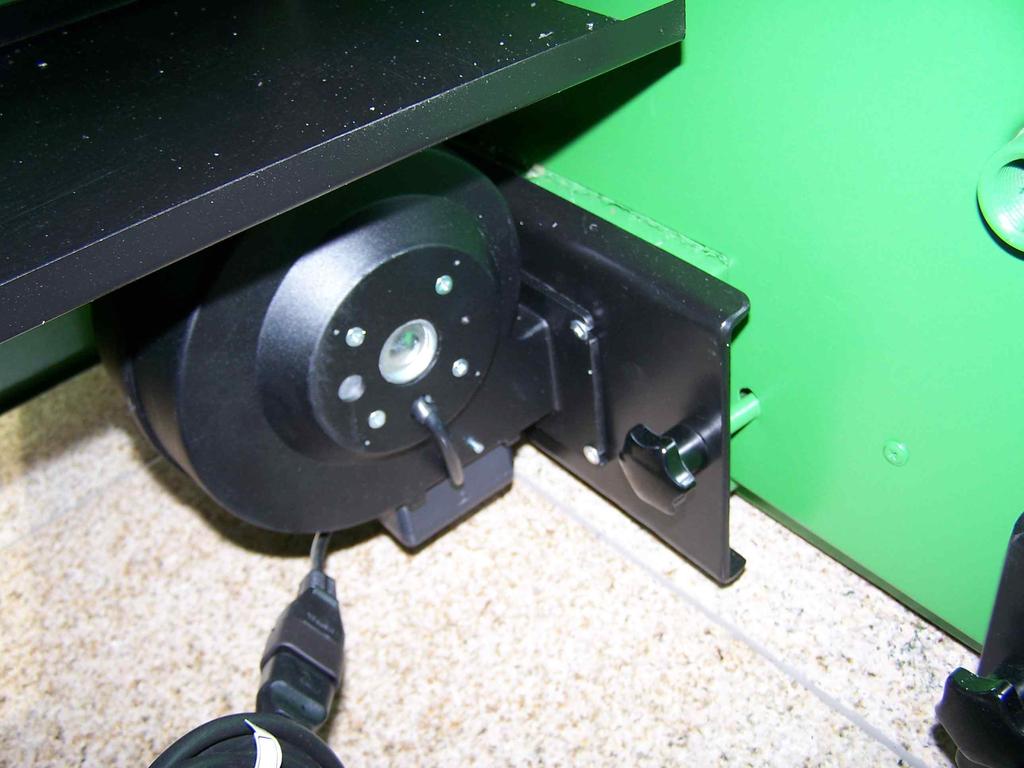

1 INSTRUKCJA UŻYTKOWANIA KOTŁA KWMP2 CERAMIC green line PRODUKCJI KOTREM KŁOBUCK. Przed zapoznaniem się z tą instrukcją prosimy przeczytać instrukcje do sterownika oraz Dokumentację Techniczno Ruchową do kotła. I. PODŁĄCZENIE. Ustawienie kotła kocioł powinien być tak ustawiony aby zapewnić prawidłową cyrkulację wody oraz odpowietrzanie kotła. Mufy zasilające powinny stanowić najwyższy punkt kotła. 2. W pierwszej kolejności należy sprawdzić szczelność połączenia kotła z kominem. Po podłączeniu kotła z wodną instalacją centralnego ogrzewania, należy przystąpić do montażu podajnika wraz z zasobnikiem. Widok ogólny kotła W tym celu należy założyć podajnik na śruby mocujące umiejscowione na kotle i przykręcić je mocując podajnik, tak aby podajnik był sztywno połączony z kotłem. Aby montaż był prawidłowy należy sprawdzić: Sznur uszczelniający pomiędzy podajnikiem a kotłem Śruby mocujące zasobnik do podajnika 2. Montaż nadmuchu. Montaż i podłączenie nadmuchu Przyłączyć przewód nadmuchu ( wtyczka oznaczona NADMUCH ) Do montażu nadmuchu należy użyć śrubek i nakrętek dostarczonych wraz z kotłem.

2 Po przykręceniu nadmuchu należy wyregulować klapkę samozamykającą, w tym celu należy poluzować śrubę "" następnie ustawić tak dźwignię jak na rysunku poniżej. 2 2 Klapa samozamykają otwarta Klapa samozamykają zamknięta Po wyregulowaniu położenia dźwigni należy ustawić obciążenie (nakrętki oznaczone nr 2 na powyższym rysunku). W tym celu należy uruchomić nadmuch na minimalnej wartości przy jakiej będzie pracować i tak ustawić pozycję nakrętek, aby klapa się otwierała pod wpływem przepływającego powietrza. Przy prawidłowo ustawionej dźwigni po wyłączeniu nadmuchu klapa powinna się sama zamknąć. 3.Podłączenie przewodów elektrycznych i mocowanie czujników: Przyłączyć przewód zasilający do motoreduktora ( oznaczony napisem PODAJNIK) Podłączenie motoreduktora Przyłączyć przewód czujnika (kontraktron) powrotu szuflady poprzez przykręcenie przewodów kontraktronu do kostki przyłączeniowej (kolejność nie ma znaczenia). Podłączenie czujnika powrotu szuflady 2

3 W przypadku awarii czujnika powrotu szuflady kocioł będzie pracował normalnie, jednak cały czas będzie zgłaszał awarię BRAK IMPULSÓW Z KONTRAKTRONA W grupie USTAWIENIA KOTŁA można dodatkowo ustawić parametr PRACA Z KONTRAKTRONEM na NIE. Parametr ma na celu umożliwienie dalszego palenia w trybie automatycznym do czasu usunięcia awarii czujnika. W przypadku wymiany kontraktronu (aluminiowa kostka z przewodem) lub magnesu (aluminiowa kostka bez przewodu) elementy te muszą być do siebie zwrócone stroną bez otworów na śruby Prawidłowy sposób zamocowania magnesu i kontraktronu 4.Sterownik kotła Sterownik kotła KWMP2 CERAMIC składa się z dwóch elementów : panela sterującego oraz modułu głównego. Połączone są one ze sobą taśmą elektroniczną. W trakcie montażu / demontażu panela sterującego należy zwrócić szczególną uwagę na prawidłowe umieszczenie wtyczki w gnieździe. Panel sterujący Moduł główny Z modułu głównego wychodzą następujące kable i wtyczki przyłączeniowe : wtyczka zasilania 230 V gniazdo pompy CO gniazdo pompy CWU gniazdo do podajnika gniazdo do nadmuchu kostka przyłączeniowa dla kontraktronu termik kotła czujnik kotła czujnik powrotu czujnik zasobnika CWU 3

4 5. Montaż wkładów ceramicznych Rysunek pokazuje umiejscowienie wkładów ceramicznych Przekrój kotła z zamontowanymi elementami ceramicznymi oraz powiększone elementy i 2 Po podłączeniu kotła do instalacji grzewczej a przed pierwszym rozpaleniem należy zamontować wkłady ceramiczne. Umiejscowienie wkładów pokazują rysunki powyżej: Pozycja - płyta o wymiarach 230x230mm z otworem pośrodku powinna być położona na półkach nad paleniskiem jak najbliżej podajnika (nad rusztem żeliwnym), zagłębienia w płycie powinny być skierowane do góry, tak aby Pozycja 2 rura ze specjalnymi przewężeniami montowane w otworze płyty, wypustami w dół. Kocioł posiada 2 rury, druga rura montowana jest wypustami w dół na rurze pierwszej. Pozycja 3 Płyta o wymiarach 230x5mm - 2 sztuki montowane są obok plyty, na tych samych pólkach w kotle. Pozycja 4 - Płyta o wymiarach 230x5mm - 2 sztuki wsuwane są z boku w prowadnice. Należy ustawić je tak, aby gazy wydobywające się z rury uderzały w płyty (pozycja 4). 4

5 Podczas montażu należy zwrócić uwagę na to iż elementy dopalacza ceramicznego są mało odporne na uderzenia. Dlatego należy montować te płyty z dużą uwagą aby nie uszkodzić ich mechanicznie. Raz na miesiąc należy wyczyścić powierzchnię poziomą elementów ceramicznych. W tym celu można zdemontować płyty pozycja 3 na rysunku powyżej i zgarnąć pył do popielnika. W przypadku słabego ciągu kominowego może pojawić się kopcenie z podajnika, do momentu naprawy komina, można zdemontować rury (pozycja 2 na rysunku) oraz płytę (pozycja ), następnie przesunąć płyty (pozycja 3) w stronę podajnika, tak aby były ma rusztem żeliwnym. Co pokazuje rysunek poniżej. 3 Montaż płyt w przypadku nieprawidłowego ciągu kominowego II. ROZPALANIE. Załadować paliwo do zasobnika, zwracając uwagę, aby nie ładować dużych elementów (kamieni, kawałki drzewa), ponieważ mogą one spowodować zablokowanie podajnika. 2. Włączyć sterownik, przyciskiem przejść do trybu rozpalanie Nacisnąć przycisk aby włączyć podajnik, ma on pracować tak długo aby do połowy ruszt doszło paliwo. 3. Włożyć podpałkę przez drzwiczki paleniskowe dolne i podpalić 4. Gdy podpałka się już dobrze zapali należy zamknąć drzwiczki, naciskając przycisk należy ustawić siłę nadmuchu. 5. Po 2-0 minutach, gdy właściwe paliwo będzie się już dobrze paliło należy nacisnąć przycisk aby przejść do palenia automatycznego. III. PALENIE Kocioł może pracować w dwóch trybach automatycznych : włączony AUTOMATYCZNY DOBÓR MOCY KOTŁA wyłączony AUTOMATYCZNY DOBÓR MOCY KOTŁA Każdy z tych trybów został szczegółowo wyjaśniony w instrukcji do sterownika kotła. Aby ułatwić Państwu właściwe ustawienie kotła chcielibyśmy w tym miejscu przekazać kilka praktycznych uwag i naszych propozycji. Prosimy jednak nie traktować ich jako wzorcowych. Tryb wyłączony AUTOMATYCZNY DOBÓR MOCY KOTŁA 5

6 Parametr OBROTY WENTYLATORA W TRYBIE PRACA : zakres 0 25 % Parametr CZAS CYKLU W TRYBIE PRACA : zakres 80s 300s Podane parametry są tylko przykładowe, parametry te należy ustawić tak, aby spalanie odbywało się przed drzwiczkami kotła od strony podajnika, tj. gdy otworzymy drzwiczki paleniskowe dolne to linia spalania powinna przebiegać przed drzwiczkami Aby linia spalania przebiegała prawidłowo należy po wstępnym ustawieniu mocy nadmuchu ustawić parametr CZAS CYKLU W TRYBIE PRACA, jeżeli linia spalania przesuwa się w kierunku popielnika oraz do popielnika spada niespalone paliwo, to należy CZAS CYKLU W TRYBIE PRACA zwiększyć. Jeżeli natomiast linia żaru cofa się w kierunku podajnika to należy CZAS CYKLU W TRYBIE PRACA zmniejszyć. Parametr ten ustawia się dla danego paliwa, raz ustawiony należy jedynie sprawdzać przy obsłudze kotła. Aby prawidłowo ustawić OBROTY WENTYLATORA W TRYBIE PRACA, należy po wyregulowaniu częstotliwości podawania ustawić nadmuch na minimalną wartość (np.5) i powoli zwiększać obserwując płomień. Gdy ilość powietrza potrzebna do spalania jest prawidłowa to płomień jest jasno-żółty i długi. Jeśli powietrza jest za mało, to płomień jest czerwony. Natomiast gdy ilość powietrza jest zbyt duża to płomień jest jasno-żółty ale widocznie ulega on skróceniu. Aby podtrzymać żar w komorze paleniskowej, gdy temperatura przekroczy zadaną, co pewien czas włącza się podtrzymanie, do regulacji tego procesu służy parametr CZAS CYKLU W TRYBIE PODTRZYMANIE Dla małego poboru mocy cieplnej z kotła parametr CZAS CYKLU W TRYBIE PODTRZYMANIE powinien być jak najdłuższy. Tryb włączony AUTOMATYCZNY DOBÓR MOCY KOTŁA W przypadku tego trybu należy ustawić : Parametr OBROTY WENTYLATORA W TRYBIE PRACA mocmax : zakres 0 25 % Parametr CZAS CYKLU W TRYBIE PRACA mocmax : zakres 20s 90s Parametr OBROTY WENTYLATORA W TRYBIE PRACA mocmin : zakres 8 5 % Parametr CZAS CYKLU W TRYBIE PRACA mocmin : zakres 280s 300s Moc maksymalna powinna być dobrana tak, aby kocioł osiągał temperaturę zadaną podczas największych poborów mocy (największe mrozy). Następnie należy ustawić bieg (minimalna moc palnika), należy zwrócić uwagę na to iż zbyt długi czas między podaniami może za bardzo obniżyć 6

7 temperaturę spalin, co w konsekwencji może doprowadzić do wytrącania się pary wodnej na ściankach kotła oraz komina (tzw. smoła) powodując przyspieszoną korozję kotła oraz komina. IV Czynności eksploatacyjne. Obsługa kotła po prawidłowym ustawieniu parametrów sprowadza się jedynie do usuwania popiołu oraz do napełniania kosza z paliwem. 2. Aby usunąć popiół należy przyciskiem w sterowniku przełączyć się do trybu WYŁĄCZENIE, następnie należy otworzyć drzwiczki popielnikowe wyjąć szufladę z popiołem i opróżnić, Następnie szufladę włożyć z powrotem do kotła, zamknąć drzwiczki i przyciskiem włączyć tryb pracy automatycznej. Szuflada popielnika. 3. Aby uzupełnić paliwo należy otworzyć drzwiczki zasobnika, dosypać paliwa i zamknąć drzwiczki. V. CZYSZCZENIE OKRESOWE. Przynajmniej raz w tygodniu bądź częściej należy sprawdzać rewizję szuflady. W rewizji tej mogą zalegać zbyt duże kawałki węgla lub inne duże zanieczyszczenia, które nie mieszczą się w podajniku i mogą powodować zablokowanie podajnika. Wszelkie duże elementy należy usunąć. Rewizja szuflady 2. Co pewien czas (w zależności od paliwa od miesiąca do 3 miesięcy) należy czyścić komorę osadnikową 7

8 Czyszczenie osadnika popiołu 3. Raz w roku należy czyścić komorę pod rusztem, Czyszczenie komory pod paleniskiem. 4. Co dwa tygodnie do miesiąca należy dokonać sprawdzenia wyczystki górnej. Jeżeli na ściankach wymiennika jest zbyt gruby osad, należy go oczyścić, a to co spadanie wyciągnąć poprzez osadnik popiołu. Wyczystka górna 5. Przynajmniej raz w roku należy wygasić kocioł i sprawdzić stan ruszt oraz je oczyścić, szczególną uwagę zwracając na szczeliny doprowadzające powietrze oraz na początek ruszt od strony podajnika. 8
