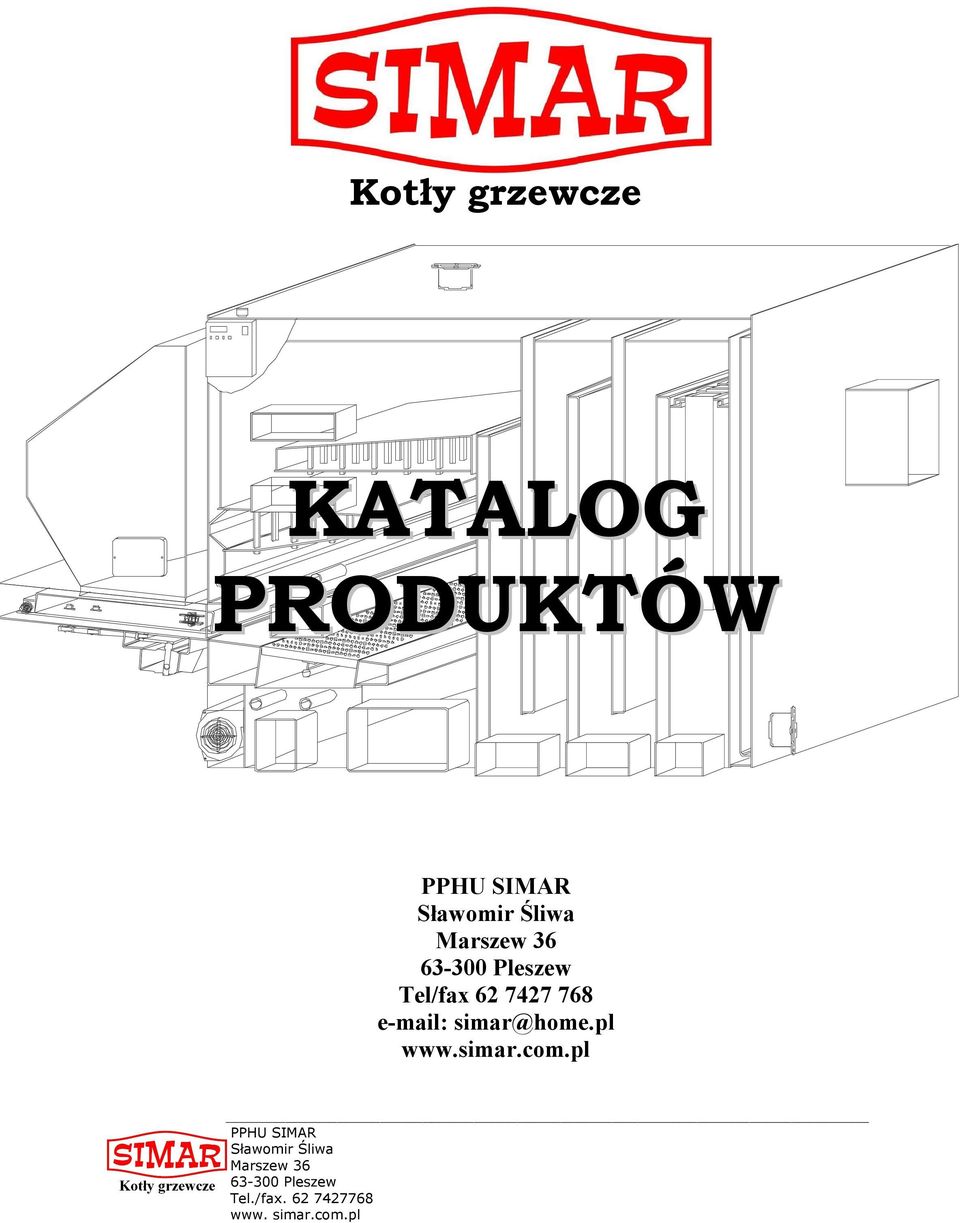

1 Kotły grzewcze KATALOG PRODUKTÓW Tel/fax

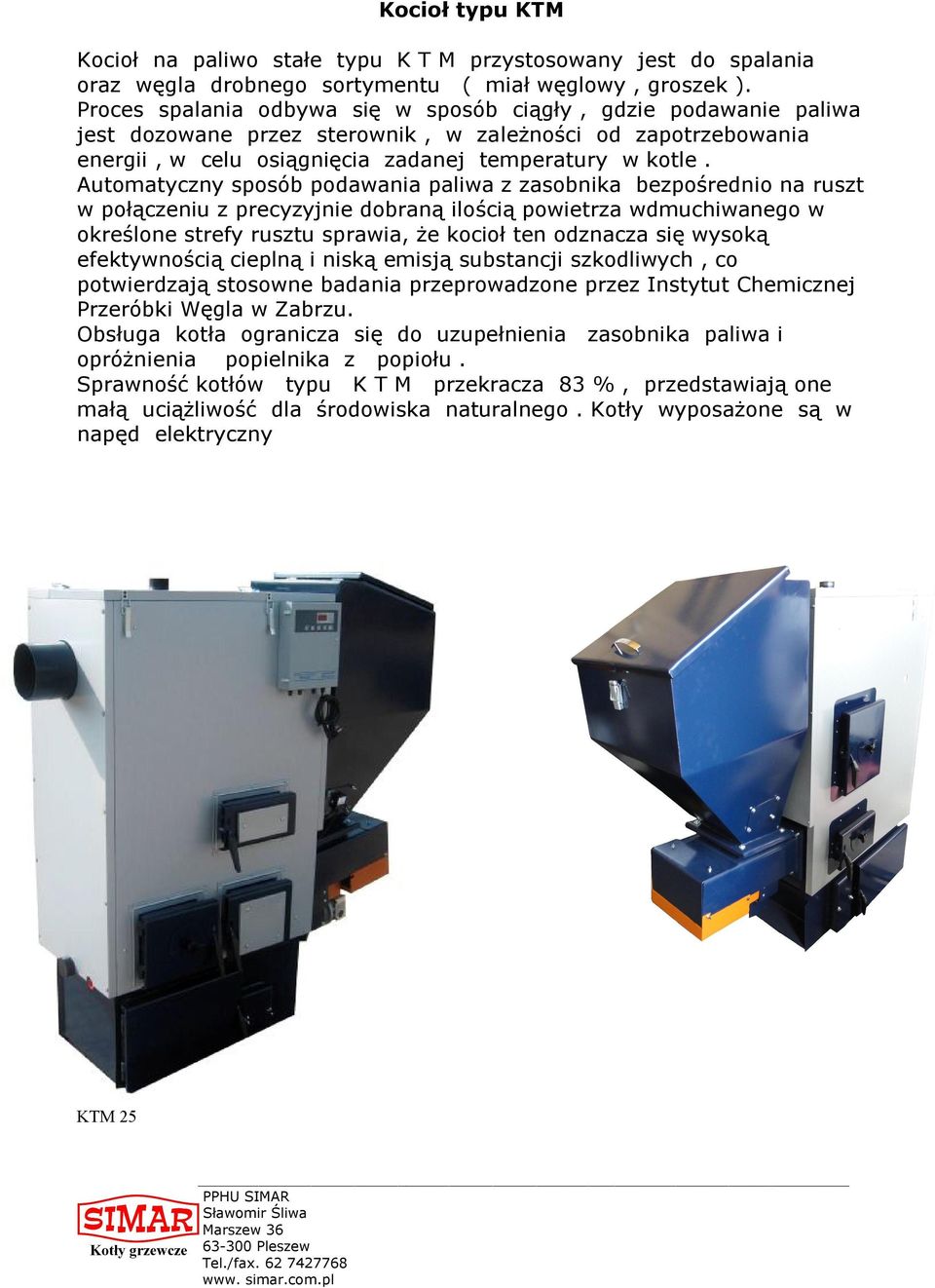

2 Kocioł typu KTM Kocioł na paliwo stałe typu K T M przystosowany jest do spalania oraz węgla drobnego sortymentu ( miał węglowy, groszek ). Proces spalania odbywa się w sposób ciągły, gdzie podawanie paliwa jest dozowane przez sterownik, w zależności od zapotrzebowania energii, w celu osiągnięcia zadanej temperatury w kotle. Automatyczny sposób podawania paliwa z zasobnika bezpośrednio na ruszt w połączeniu z precyzyjnie dobraną ilością powietrza wdmuchiwanego w określone strefy rusztu sprawia, że kocioł ten odznacza się wysoką efektywnością cieplną i niską emisją substancji szkodliwych, co potwierdzają stosowne badania przeprowadzone przez Instytut Chemicznej Przeróbki Węgla w Zabrzu. Obsługa kotła ogranicza się do uzupełnienia zasobnika paliwa i opróżnienia popielnika z popiołu. Sprawność kotłów typu K T M przekracza 83 %, przedstawiają one małą uciążliwość dla środowiska naturalnego. Kotły wyposażone są w napęd elektryczny KTM 25

3 KTM 500

4 SCHEMAT KOTŁA KTM 1 Motoreduktor 2 Tłok 3 Poziomy wymiennik ciepła 4 Kosz zasypowy 5 Sterownik 6 Pionowy wymiennik ciepła 7 Czopuch 8 Cyklony 9 Wyczystki dolne 10 Komora popielnikowa 11 Ruszt 12 Komora powietrza pierwotnego 13 Komora paleniskowa 14 Wentylator 15 Dysze powietrza wtórnego

5 WIZUALIZACJA KOTŁA KTM 60

6 WIZUALIZACJA KOTŁA KTM 350

7 WIZUALIZACJA KOTŁA KTM 350 Z DODATKOWYM WYMIENNIKIEM CIEPŁA ORAZ SPRĘŻYNAMI CZYSZCZĄCYMI

8 WIZUALIZACJA KOTŁA KTM 500

9 SCHEMAT KOTŁA KTM ŻUBR 1 Motoreduktor 2 Tłok 3 Celka 4 Poziomy wymiennik ciepła 5 Kosz zasypowy 6 Sterownik 7 Pionowy wymiennik ciepła 8 Cyklon 9 Czopuch 10 Wyczystki dolne 11 Komora popielnikowa 12 Komora ceramiczna 13 Komora powietrza pierwotnego 14 Ruszt 15 Wentylator 16 Komora paleniskowa 17 Dysze powietrza wtórnego

10

11 WIZUALIZACJA ODPOPIELANIA W KOTŁACH KTM

12 KTM 150

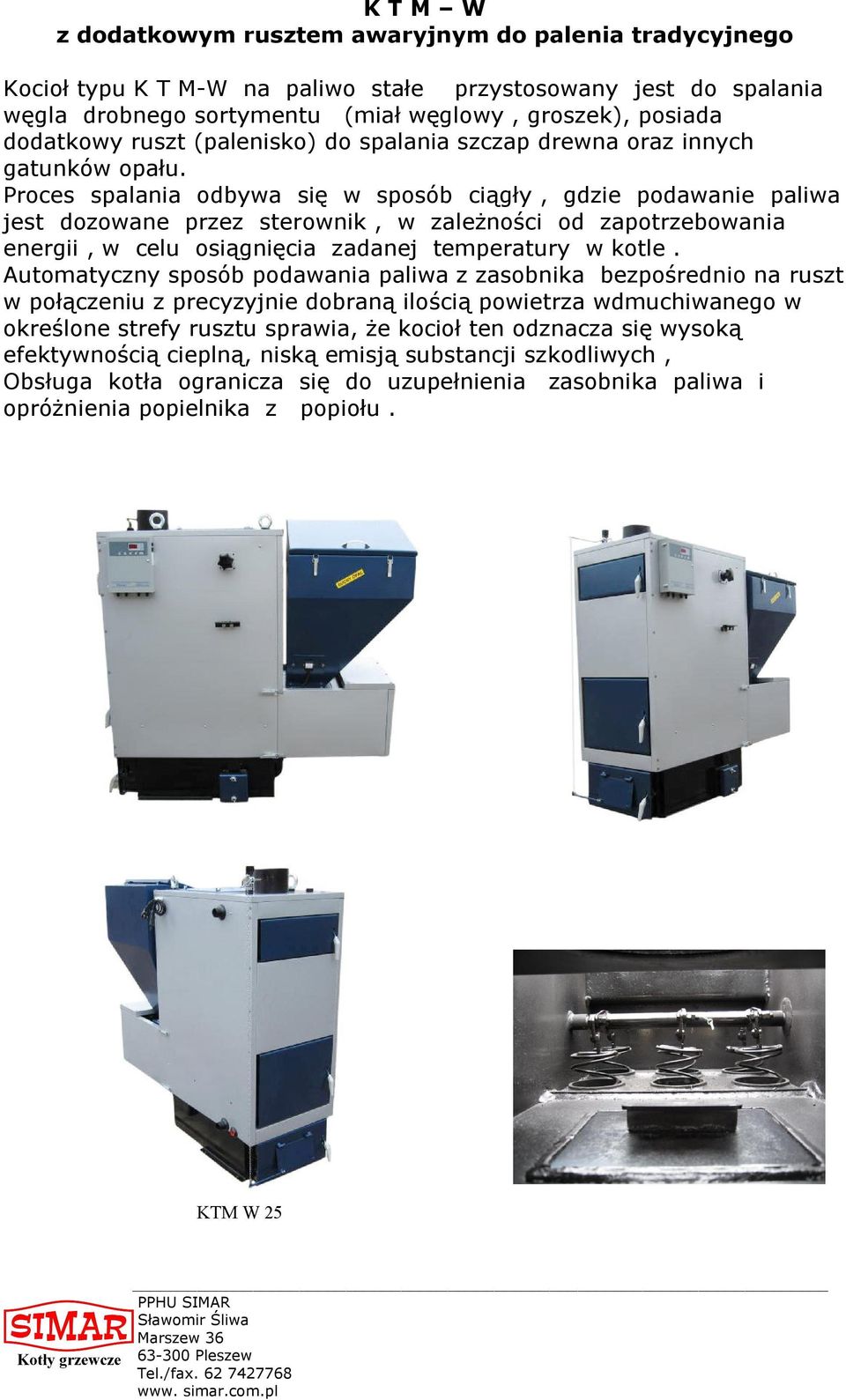

13 K T M W z dodatkowym rusztem awaryjnym do palenia tradycyjnego Kocioł typu K T M-W na paliwo stałe przystosowany jest do spalania węgla drobnego sortymentu (miał węglowy, groszek), posiada dodatkowy ruszt (palenisko) do spalania szczap drewna oraz innych gatunków opału. Proces spalania odbywa się w sposób ciągły, gdzie podawanie paliwa jest dozowane przez sterownik, w zależności od zapotrzebowania energii, w celu osiągnięcia zadanej temperatury w kotle. Automatyczny sposób podawania paliwa z zasobnika bezpośrednio na ruszt w połączeniu z precyzyjnie dobraną ilością powietrza wdmuchiwanego w określone strefy rusztu sprawia, że kocioł ten odznacza się wysoką efektywnością cieplną, niską emisją substancji szkodliwych, Obsługa kotła ogranicza się do uzupełnienia zasobnika paliwa i opróżnienia popielnika z popiołu. KTM W 25

14 SCHEMAT KOTŁA KTM - W 1 Motoreduktor 2 Tłok 3 Kosz zasypowy 4 Rura wymiennika ciepła 5 Sprężyny czyszczące 6 Dźwignia czyszczenia 7 Czopuch 8 Regulator przepływu powietrza 9 Sterownik 10 Poziomy wymiennik ciepła 11 Ruchomy ruszt 12 Dodatkowy ruszt 13 Komora paleniskowa 14 Komora popielnikowa 15 Komora powietrza pierwotnego 16 Ruszt 17 Dysze powietrza wtórnego 18 Wentylator

15 EKR Ekologiczny Kocioł Retortowy z automatycznym dozowaniem opału Kocioł z automatycznym podajnikiem ślimakowym na eko groszek z dodatkowym rusztem przystosowanym do spalania innych gatunków opału (drewno, węgiel, papier itp) Wyposażony w sterownik mikroprocesorowy, który stanowi również aparaturę pomiarowo zabezpieczającą, oraz w układ napowietrzania który optymalizuje cały proces spalania. W optymalnych warunkach jednorazowy zasyp zbiornika może wystarczyć nawet na 3-4 dni!!! Kocioł z palnikiem retortowym jest solidnym, wydajnym, tanim, ekologicznym i sprawdzonym urządzeniem do pozyskiwania energii dla ogrzania - domów - mieszkań - szkół - urzędów - instytucji - placówek handlowo-usługowych - hal produkcyjnych - obiektów działalności rolniczej (kurniki, suszarnie) Obsługa ogranicza się jedynie do uzupełnienia zbiornika na groszek i do opróżnienia szuflady popielnikowej. Kotła nie trzeba codziennie rozpalać przez co jest efektywniejszy. Jego głównym atutem jest praca ciągła dzięki czemu oszczędzamy czas i energię EKR 25

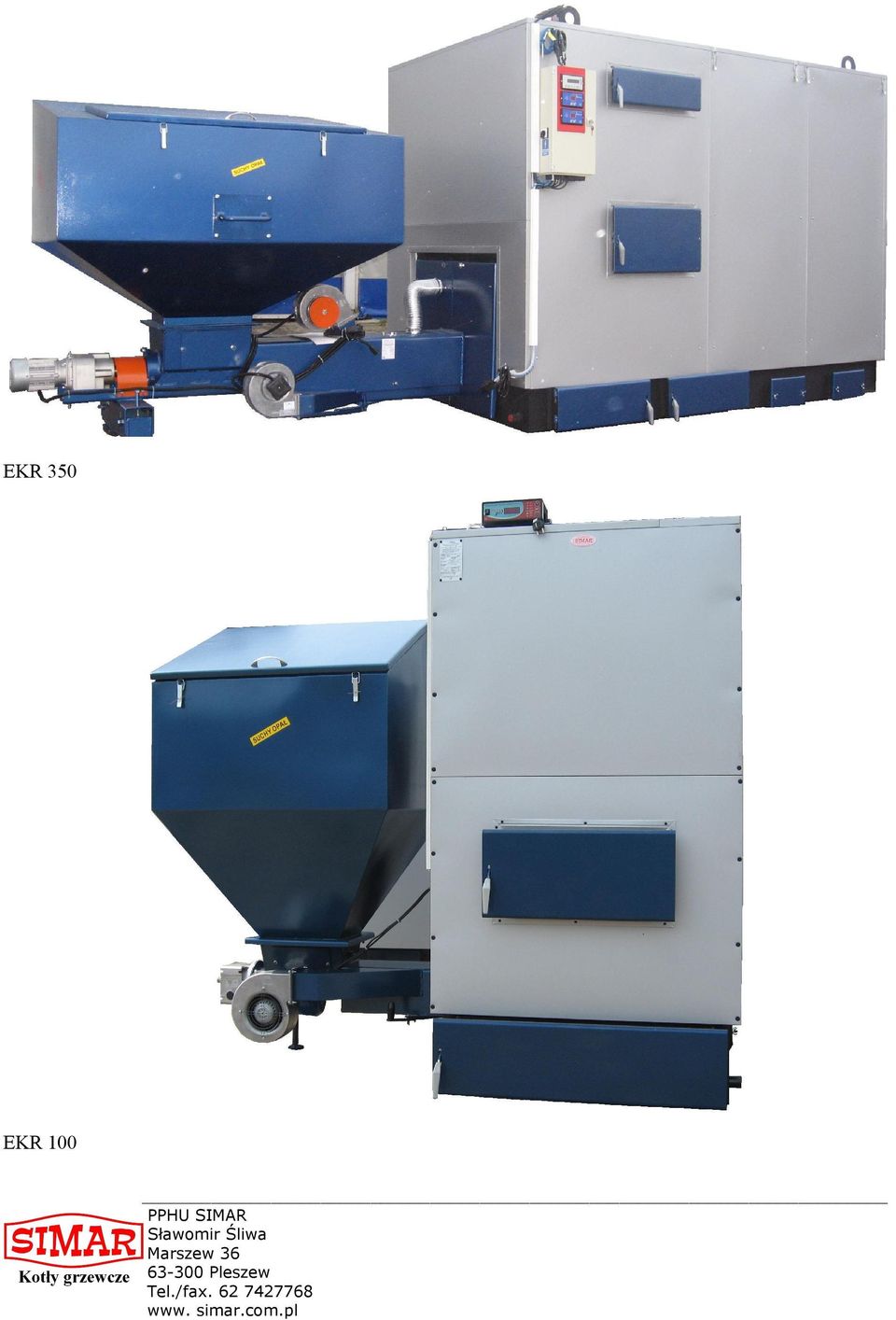

16 EKR 350 EKR 100

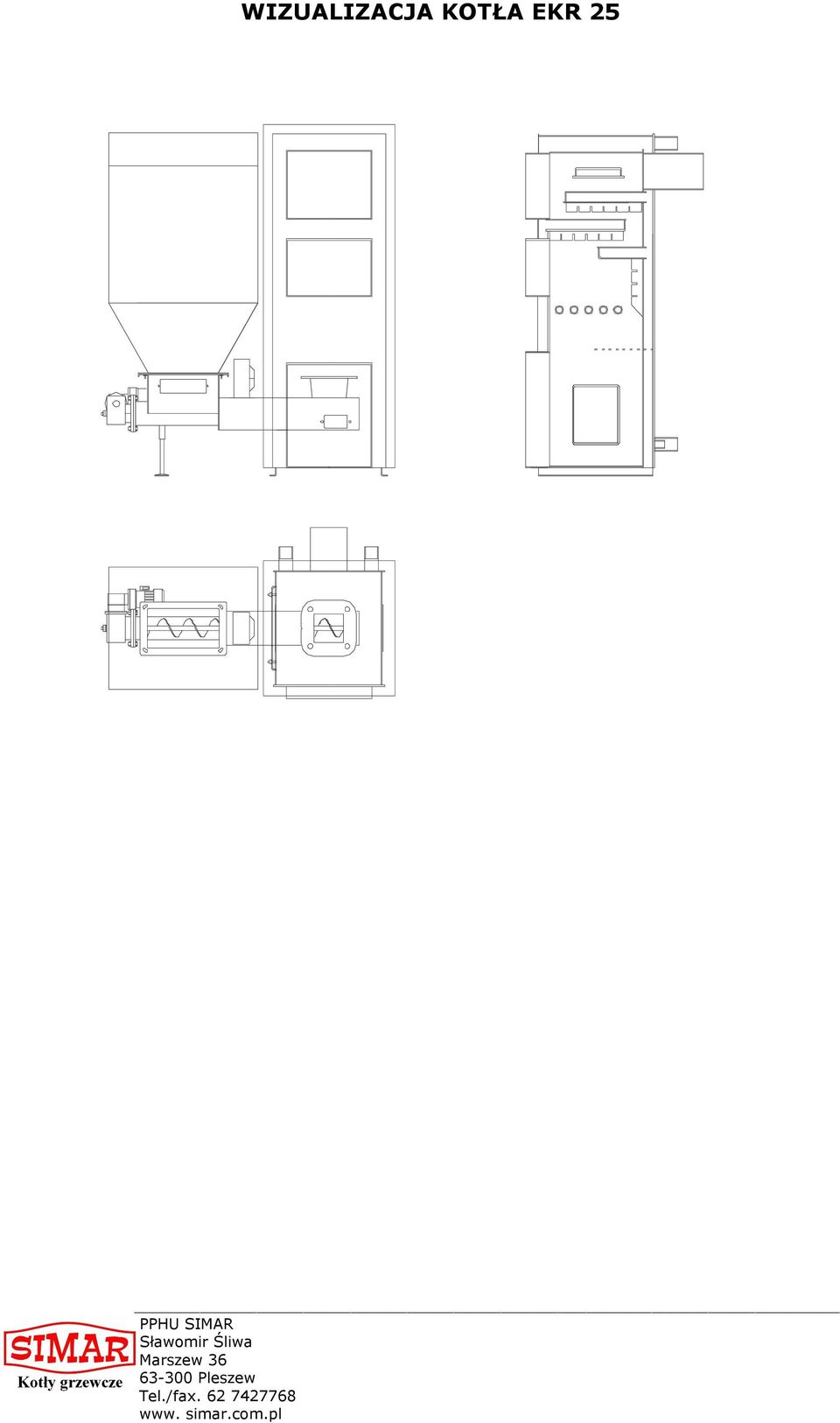

17 WIZUALIZACJA KOTŁA EKR 25

18 WIZUALIZACJA KOTŁA EKR 200

19 WIZUALIZACJA KOTŁA EKR 350

20 Kocioł EKR emo z automatycznym dozowaniem opału Nowość, mały kocioł o mocy 12 kw z automatycznym podajnikiem ślimakowym i paleniskiem retortowym wyposażonym w ruszt obrotowy poprawiający spalanie opałów o większej spiekalności i palnik wyposażony w półautomatyczne czyszczenie. Kocioł jest wyposażony w sterownik mikroprocesorowy, który stanowi również aparaturę pomiarowo zabezpieczającą. Poziomy wymiennik rurowy z zastosowanymi turbolizatorami i sprężynami czyszczącymi zwiększa jego efektywność i ułatwia czyszczenie, zastosowanie odpowiedniej konstrukcji płyt ceramicznych poprawia dopalanie w strefie paleniska przez co zmniejsza emisję szkodliwych substancji do atmosfery. Zastosowanie: w mniejszych domach mieszkalnych do ok. 120 m 2 oraz w mieszkaniach od ok. 50 m 2 w których do tej pory z racji małego metrażu nie można było zastosować kotła z automatycznym podajnikiem. Mała, zwarta konstrukcja kotła pozwala na dostosowanie do niewielkich pomieszczeń kotłowni, w razie potrzeby istnieje możliwość dostarczenia kotła rozłożonego na 3 elementy.

21 Poziomy wymiennik rurowy ze sprężynami czyszczącymii zawirowaczami Otwór rewizyjny ułatwiający czyszczenie wymiennika Podajnik z rusztem obrotowym i paleniskiem retortowym, Wzór zastrzeżony patentem nr P

22 EKR PPW Ekologiczny Kocioł z palnikiem podsuwowym z automatycznym dozowaniem opału Kocioł z automatycznym wielopaliwowym palnikiem podsuwowym, występujący również pod nazwą tłokowy lub szufladowy z płaszczem wodnym. Największym atutem kotła EKR-P jest jego przystosowanie do spalania wielu gatunków opału zwłaszcza miału i groszku, również tych o gorszej jakości opalowej i zwiększonej spiekalności. Standardowe wyposażenie stanowi również dodatkowy ruszt do spalania innych gatunków opału (drewno, węgiel, odpady itp) Nowością jak również główną zaletą podajnika podsuwowego jest zastosowanie płaszcza wodnego. Rozwiązanie takie pozwala wydłużyć żywotność palnika, poprawić sprawność, zmniejszyć spiekalność popiołu. Rozwiązanie kanału napowietrzającego komorę spalania oraz zastosowanie kopuły dopalającej jeszcze bardziej poprawia wyniki pracy podajnika Kocioł wyposażony jest w nowoczesny i solidny sterownik mikroprocesorowy, który stanowi również aparaturę pomiarowo zabezpieczającą, oraz w układ napowietrzania który optymalizuje cały proces spalania. W optymalnych warunkach jednorazowy zasyp zbiornika może wystarczyć nawet na 3-4 dni!!! Kocioł z palnikiem posuwowym doskonale wpasowuje się w rynek kotłów grzewczych wypełniając coraz większą lukę będącą efektem pogarszającej się dostępności właściwego opału. Obsługa ogranicza się jedynie do uzupełnienia zbiornika na opał oraz opróżnienia szuflady popielnikowej. Kotła nie trzeba codziennie rozpalać przez co jest efektywniejszy. Jego głównym atutem jest praca ciągła dzięki czemu oszczędzamy czas i energię EKR 25

23 KOCIOŁ STALOWY RYŚ Atuty i zalety konstrukcji kotła typu Ryś Niezawodność pracy i spalanie nierównej jakości paliwa tj.: węgiel typu eko-groszek oraz miał (maksymalny rozmiar ziarna węgla do 25mm) Dodatkowe palenisko do spalania tradycyjnego większej granulacji paliw stałych tj.: węgiel, drewno. W górnej części wymiennika zastosowano rury opłonkowe przyczyniające się do bardzo dobrej wymiany ciepła. Ciągły proces palenia zapewnia sprowadzona do minimum obsługa i regularne uzupełnienie zbiornika paliwa. Ułatwiające obsługę nowoczesne, samoczyszczące palenisko retortowe. Konstrukcja zespołu umożliwia szybki demontaż i montaż palnika, ułatwiając wprowadzenie kotła do pomieszczenia kotłowni. Ryś 19

24 WIZUALIZACJA KOTŁA RYŚ 19

25 KOCIOŁ STALOWY LISEK Atuty i zalety konstrukcji kotła typu Lisek Niezawodność pracy i spalanie nierównej jakości paliwa tj.: węgiel typu eko-groszek oraz miał (maksymalny rozmiar ziarna węgla do 25mm) Dodatkowe palenisko do spalania tradycyjnego większej granulacji paliw stałych tj.: węgiel, drewno. W górnej części wymiennika zastosowano rury opłonkowe przyczyniające się do bardzo dobrej wymiany ciepła. Ciągły proces palenia zapewnia sprowadzona do minimum obsługa i regularne uzupełnienie zbiornika paliwa. Ułatwiające obsługę nowoczesne, samoczyszczące palenisko retortowe. Konstrukcja zespołu umożliwia szybki demontaż i montaż palnika, ułatwiając wprowadzenie kotła do pomieszczenia kotłowni

26 KOCIOŁ STALOWY WODNY TYPU WILK Kocioł wyposażony w wentylator nadmuchowy oraz sterownik elektroniczny sterujący pracą kotła. Kotły grzewcze typu WILK przeznaczone są do podgrzewania wody w układzie centralnego ogrzewania do temperatury na wyjściu z kotła nie przekraczającej 90 st.c. Obsługują instalacje centralnego ogrzewania oraz ciepłej wody użytkowej zarówno grawitacyjne jak i pompowe. Paliwo podstawowe: Węgiel kamienny miał sort MI klasy 25/9 wg PN-82/G Paliwo zastępcze: Koks, węgiel brunatny, drewno, zrębki, obrzyny, odpady tartaczne, mieszanki biomasowo-węglowe, węgiel z odpadami drzewnymi, węgiel z odpadami rolniczymi, inne odpady palne.

27 WIZUALIZACJA KOTŁA WILK 19

28 KOTŁY KW-GR typu GENERATOR opalane miałem węglowym Stalowy kocioł z cyklicznym zasypem paliwa, stanowiący ekonomiczne źródło energii wykorzystywanej do ogrzewania domków jednorodzinnych jak i dużych kompleksów mieszkaniowych. Oryginalna konstrukcja kotła, oraz całkowita kontrola procesu spalania ogranicza konieczność częstej obsługi i przy prawidłowym doborze nie powinna odbywać się częściej aniżeli raz na dobę. W kotle zastosowano wentylator powietrza sterowany przez mikroprocesor stanowiący aparaturę pomiarową i sterującozabezpieczającą. Elektroniczne sterowanie pracą wentylatora powietrza umożliwia dokładne dopalanie tlenku węgla minimalizując jego emisję do atmosfery, co podnosi sprawność kotła przekraczającą 82%. Wysoka sprawność kotła i czystość spalin są porównywalne pod względem zanieczyszczenia środowiska z kotłami olejowymi czy gazowymi, co jest potwierdzone badaniami przeprowadzonymi przez Katedrę Techniki Cieplnej Politechniki Poznańskiej w Poznaniu, oraz Laboratorium Małej Energetyki w Katowicach. Wzór chroniony patentem nr KWGR 50 KWGR 65

29 KWGR 350

30 WIZUALIZACJA KOTŁA KWGR 50

31 WIZUALIZACJA KOTŁA KWGR 280

32 LIGNUM Kocioł automatycznym podajnikiem ślimaka o wysokiej sprawności, z automatyczną regulacją pozwalający na komfortową obsługę kotła z całkowitym spalaniem opału bez wysokiej emisji szkodliwych spalin. W kotle zamontowany jest palnika retortowy z rusztem obrotowym przeznaczony do spalania trudniejszych gatunków węgla. Zastosowano bezobsługowy ruchomy deflektor zagęszczający stożek paliwa, przez co uzyskano następujące efekty: Stałe wzruszenie masy spalonego opału Spalanie paliwa w całej jego objętości powyżej rusztu Zagęszczenie warstwy spalania a w rezultacie zmniejszenie nadmiaru wolnego tlenu w spalinach, czyli zwiększenie sprawności kotła Rozdrobnienie tworzącego się żużla w fazie spalania (dopalanie pozostałych cząstek węgla w spieku) Samo czyszczenie się rusztu z popiołów poprzez przesypywanie do komory popielnikowej podczas wzruszania i zagęszczania WIZUALIZACJA KOTŁA LIGNUM 25

33 KOCIOŁ STALOWY WODNY TYPU UKS Kotły typu UKS znajdują zastosowanie głównie w instalacjach centralnego ogrzewania w budynkach mieszkalnych, pawilonach handlowych i usługowych, gospodarstwach wiejskich, szkołach itp. Kotły typu UKS mogą być stosowane wyłącznie w instalacjach systemu otwartego zabezpieczonych zgodnie z PN 91/ B Węgiel sortymentu 0 II powinien być zasypywany do kotła w stanie powietrzno- suchym, natomiast miał węgla kamiennego ze względu na zabezpieczenie przed gwałtownym zapłonem w stanie lekko zwilżonym. UKS 0,8

34 WIZUALIZACJA KOTŁA UKS 190
