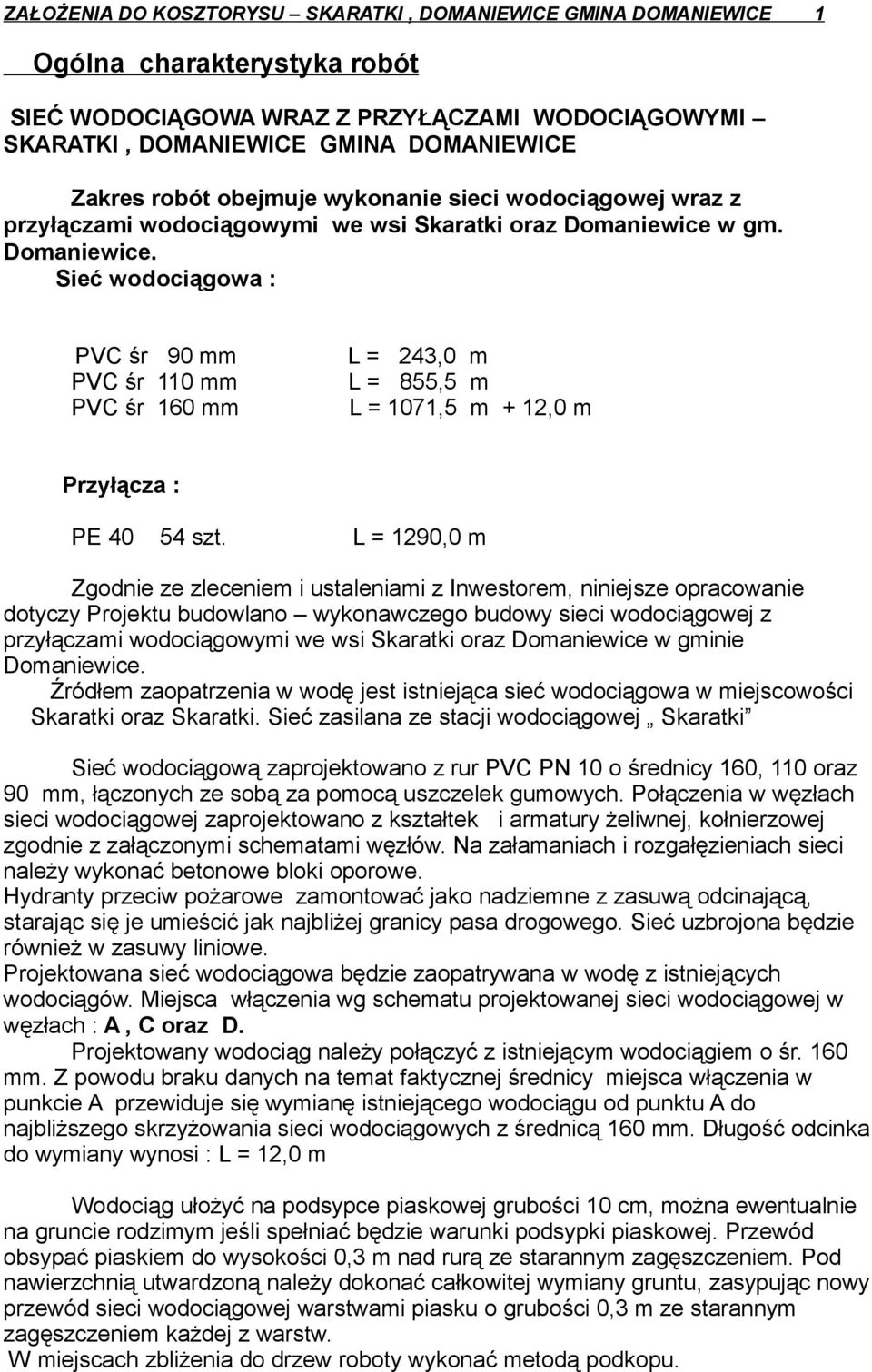

1 ZAŁOŻENIA DO KOSZTORYSU SKARATKI, DOMANIEWICE GMINA DOMANIEWICE 1 Ogólna charakterystyka robót SIEĆ WODOCIĄGOWA WRAZ Z PRZYŁĄCZAMI WODOCIĄGOWYMI SKARATKI, DOMANIEWICE GMINA DOMANIEWICE Zakres robót obejmuje wykonanie sieci wodociągowej wraz z przyłączami wodociągowymi we wsi Skaratki oraz Domaniewice w gm. Domaniewice. Sieć wodociągowa : PVC śr 90 mm L = 243,0 m PVC śr 110 mm L = 855,5 m PVC śr 160 mm L = 1071,5 m + 12,0 m Przyłącza : PE szt. L = 1290,0 m Zgodnie ze zleceniem i ustaleniami z Inwestorem, niniejsze opracowanie dotyczy Projektu budowlano wykonawczego budowy sieci wodociągowej z przyłączami wodociągowymi we wsi Skaratki oraz Domaniewice w gminie Domaniewice. Źródłem zaopatrzenia w wodę jest istniejąca sieć wodociągowa w miejscowości Skaratki oraz Skaratki. Sieć zasilana ze stacji wodociągowej Skaratki Sieć wodociągową zaprojektowano z rur PVC PN 10 o średnicy 160, 110 oraz 90 mm, łączonych ze sobą za pomocą uszczelek gumowych. Połączenia w węzłach sieci wodociągowej zaprojektowano z kształtek i armatury żeliwnej, kołnierzowej zgodnie z załączonymi schematami węzłów. Na załamaniach i rozgałęzieniach sieci należy wykonać betonowe bloki oporowe. Hydranty przeciw pożarowe zamontować jako nadziemne z zasuwą odcinającą, starając się je umieścić jak najbliżej granicy pasa drogowego. Sieć uzbrojona będzie również w zasuwy liniowe. Projektowana sieć wodociągowa będzie zaopatrywana w wodę z istniejących wodociągów. Miejsca włączenia wg schematu projektowanej sieci wodociągowej w węzłach : A, C oraz D. Projektowany wodociąg należy połączyć z istniejącym wodociągiem o śr. 160 mm. Z powodu braku danych na temat faktycznej średnicy miejsca włączenia w punkcie A przewiduje się wymianę istniejącego wodociągu od punktu A do najbliższego skrzyżowania sieci wodociągowych z średnicą 160 mm. Długość odcinka do wymiany wynosi : L = 12,0 m Wodociąg ułożyć na podsypce piaskowej grubości 10 cm, można ewentualnie na gruncie rodzimym jeśli spełniać będzie warunki podsypki piaskowej. Przewód obsypać piaskiem do wysokości 0,3 m nad rurą ze starannym zagęszczeniem. Pod nawierzchnią utwardzoną należy dokonać całkowitej wymiany gruntu, zasypując nowy przewód sieci wodociągowej warstwami piasku o grubości 0,3 m ze starannym zagęszczeniem każdej z warstw. W miejscach zbliżenia do drzew roboty wykonać metodą podkopu.

2 ZAŁOŻENIA DO KOSZTORYSU SKARATKI, DOMANIEWICE GMINA DOMANIEWICE 2 Należy również odtworzyć istniejące rowy przydrożne. Sieć wodociągową oraz przyłącza należy wykonać na sucho w wykopach odwodnionych. Przyłącza wodociągowe należy wykonać z rur PE 80 PN 10 Ø 40 mm. Trasowanie przyłączy według uzgodnień z właścicielami posesji. Nowo ułożone przyłącza włączyć do nowego wodociągu za pomocą nawiertek NWZ z zasuwą (rozmieszczenie wg. Planu sytuacyjnego). Projektowana sieć wodociągowa uzbrojona będzie w zasuwy odcinające sieciowe i węzłowe oraz hydranty przeciw pożarowe nadziemne (zgodnie z życzeniem Inwestora) z zasuwami odcinającymi. Zasuwy winny mieć obudowy z rur PCV i skrzynki żeliwne zabezpieczone przez obetonowanie i oznakowanie zgodnie z obowiązującymi przepisami. Hydranty przeciwpożarowe instalowane będą w miejscach pokazanych na mapach sytuacyjnych. Zasuwy hydrantowe montować w odległości co najmniej 1 m od hydrantu i pozostawić w położeniu otwartym. Hydranty montować jak najbliżej granicy pasa drogowego. Studzienki wodomierzowe z punktami poboru wody lokalizowane są na posesjach na których nie ma możliwości usytuowania wodomierza w budynku mieszkalnym lub na działce gdzie nie ma budynku, ewentualnie na życzenie właściciela działki. Projektuje się studzienki wykonane są z kręgów betonowych śr mm lub z tworzyw sztucznych PCV. Schemat studzienki wodomierzowej z kręgów pokazano w części rysunkowej. Studzienki wodomierzowe z PVC proponuje się firm :Wobet Hydret, lub Danwell. Przykład studzienki wodomierzowej z PVC zamieszczono w załącznikach. Studnie wodomierzową z wodomierzem sprzężonym wykonać z zewnętrznymi zasuwami odcinającymi z żeliwa o śr. 80 m. sytuowanymi poza studnią. Trzpienie zasuw przedłużyć i zakończyć w obudowie skrzynki ulicznej. Roboty ziemne przy wykonywaniu sieci należy wykonać zgodnie z normą PN- B/10736:1999 ''Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych''. Głębokość przykrycia przewodów przyjęto średnio 1,55 m przy głębokości wykopu 1,75m. Jeśli nie ma możliwości spełnienia tego warunku, przewód wodociągowy należy zabezpieczyć przed przemarznięciem. Wykopy tam gdzie pozwalają na to warunki, należy prowadzić mechanicznie przy pomocy koparki. Wykopy dla sieci wodociągowej zakłada się wykonać jako wąsko przestrzenne w 60 % całości wykopów i 40% jako szerokoprzestrzenne. Wykopy na przyłączach wykonać jako wąsko przestrzenne. Roboty ziemne na sieci wodociągowej przewiduje się wykonać w 90 % mechanicznie i w 10 % ręcznie, natomiast na przyłączach 50 % mechanicznie i 50 % ręcznie. Zasypywanie wykopów należy wykonać po próbie szczelności przewodów wodociągowych. Roboty montażowe należy wykonywać ''na sucho'' w odwodnionym i odeskowanym wykopie.

3 ZAŁOŻENIA DO KOSZTORYSU SKARATKI, DOMANIEWICE GMINA DOMANIEWICE 3 Miejsca wykonywania robót ziemnych i montażowych należy zabezpieczyć zgodnie z przepisami: /Dz. U Nr 53 z dnia r. oraz Dz. U. Nr 55 z dnia 1972r. / przez odpowiednie oznakowanie, ustawienie barier i oświetlenie w czasie nocy. W miejscach zabudowanych i zadrzewionych, wzdłuż dróg utwardzonych ( asfalt, kostka, Bauma, beton ) oraz w miejscach zbliżeń do istniejącego uzbrojenia podziemnego, wykopy wykonać ręcznie, wąskoprzestrzennie, z szalunkiem z belek drewnianych lub wyprasek stalowych. W zasięgu koron drzew prace należy wykonać ręcznie, bez uszkodzenia korzeni drzew. Przy nadmiernych zbliżeniach przewodu wodociągowego do drzew, przewód układać metodą podkopu lub przewiertu. Pod istniejącymi przepustami, podjazdami betonowymi do poszczególnych posesji, cokołami, przejścia wykonywać przewiertem w rurach stalowych osłonowych. Przy wjazdach do posesji, w okresie wykonywania robót ziemnych, przewiduje się mostki przejazdowe dla samochodów. W miejscach skrzyżowań z kablami teletechnicznymi oraz w miejscach zbliżeń do słupów teletechnicznych roboty należy wykonać ręcznie i pod nadzorem właściciela linii. W miejscach skrzyżowań sieci z kablami energetycznymi NN ( przyłącza ), wykopy należy wykonać ręcznie pod nadzorem właściciela linii kablowej. Przy słupach zachować odległość minimum 1,0 m od podziemnych części słupa oraz zapewnić w czasie wykonywania wykopów, dojazd do stanowisk słupowych. Prowadzenie sieci wodociągowej spowoduje zniszczenie istniejących wjazdów, placów i nawierzchni utwardzonych: brukowych i betonowych. Sieć wodociągową zaprojektowano w pasie drogowym i częściowo po działkach prywatnych. Wytyczenie trasy wodociągowej należy wykonać zgodnie z projektem zachowując jednocześnie minimalne odległości : od budynków nie podpiwniczonych - 3,5 m od budynków podpiwniczonych - 2,0 m od słupów energetycznych - 1,0 m od słupów telekomunikacyjnych - 1,0 m od pasa drzew - 2,5 m od pojedyńczych drzew - 1,5 m od kabli energetycznych i telekomunikacyjnych - 0,8 m (w pionie 0,7-0,9 m) od przewodów kanalizacyjnych - 2,0 m od przewodów gazowych - 1,5 m od punktów geodezyjnych - 1,5 m od transformatorów - 5,0 m Dopuszcza się usytuowanie przewodów wodociągowych w odległościach mniejszych od podanych, pod warunkiem przejścia obok metodą przewiertu lub przecisku w rurze stalowej osłonowej.

4 ZAŁOŻENIA DO KOSZTORYSU SKARATKI, DOMANIEWICE GMINA DOMANIEWICE 4 Montaż przewodów wodociągowych wykonać zgodnie z Instrukcją wykonania i odbioru zewnętrznych przewodów wodociągowych z PVC Warunkami Technicznymi wykonania i odbioru sieci wodociągowych opracowanymi przez COBRI INSTAL w 2001 r oraz obowiązującymi normami i wytycznymi prawa budowlanego. Do montażu stosować rury posiadające atest producenta. Celem zabezpieczenia przewodów wodociągowych przed wyboczeniem, w węzłach wykonać typowe bloki oporowe. Bloki te należy wykonać również w miejscach montażu hydrantów przeciwpożarowych. Wszystkie urządzenia i uzbrojenie wodociągu należy wykonać zgodnie z obowiązującymi przepisami. Hydranty i zasuwy oznakować tabliczkami malowanymi, umieszczonymi na trwałych budowlach (budynki, ogrodzenia lub słupki betonowe). Próbę ciśnieniową wykonać zgodnie z PN-81/B Dezynfekcję i płukanie sieci wykonać wg wytycznych zawartych w zbiorowej instrukcji MGK z 1966r. Próbę ciśnieniową wykonać na odcinkach nie przekraczających 300 m. Przed wykonaniem próby, zamontowane odcinki rurociągu należy zasypać warstwą ziemi ok 30 cm pozostawiając niezasypane miejsca połączeń uzbrojenia. Próbę na ciśnienie wykonać przy 1,0MPa.Próba jest pozytywna jeżeli w ciągu 30 minut nie zauważy się spadku ciśnienia poniżej 0,01MPa na każde 100 m przewodu. Wodociąg po pozytywnej próbie szczelności należy wypłukać wodą o dużym ciśnieniu i przepływie oraz dokonać dezynfekcję roztworem podchlorynu sodu w ilości 250 mg na C 1/1 wody, a następnie po 48 godzinach dokonać ponownego płukania i przekazać wodę do badania bakteriologicznego. Rurociąg uważa się za wydezynfekowany po 2-ch kolejnych pozytywnych próbach bakteriologicznych wody. Dopiero wówczas można połączyć budowany odcinek sieci z istniejącą siecią wodociągową. Przejścia przewodów wodociągowych (sieć główna i przyłącza) pod drogami o nawierzchni asfaltowej należy wykonać metodą przecisku. Przewody wodociągowe układać w rurach osłonowych zgodnie z opisami w planach sytuacyjno wysokościowych sieci wodociągowej oraz z rysunkami szczegółowymi. Rury wodociągowe wprowadzić należy w rurę osłonową na stalowych podpórkach. Przestrzeń między rurami przy końcach rur ochronnych należy uszczelnić pianką poliuretanową jedno lub dwuskładnikową, samoutwardzalną ARAPURAN TOP oraz elastycznym silikonowym wypełniaczem szczelin ELASTOSIL. W celu sygnalizacji awarii wodociągu, z przestrzeni międzyrurowej, z jednej strony przejścia wyprowadzić należy, nad powierzchnię terenu, rurkę sygnalizacyjną stalową ocynkowaną śr. 25 mm i końcówkę zamknąć w skrzynce zasuwowej. Przy przejściach pod dnem rowu melioracyjnego należy zachować głębokość 0,5 m dla rowów stale prowadzących wodę i 0,1 m dla rowów wysychających okresowo, licząc od górnej ścianki rury osłonowej do dna rowu melioracyjnego. W przypadku skrzyżowania z rurociągami drenarskimi ( zbieracze, sączki ), ceramicznymi należy w miejscu kolizji je zdemontować, a następnie, po ułożeniu wodociągu odbudować. W przypadku skrzyżowania z rurociągami drenarskimi z tworzyw sztucznych, należy rurociąg odkopać a następnie zabezpieczyć przez podwieszenie na belce drewnianej opartej na krawędziach wykopu.

5 ZAŁOŻENIA DO KOSZTORYSU SKARATKI, DOMANIEWICE GMINA DOMANIEWICE 5 Roboty ziemne w pobliżu rurociągów drenarskich wykonać ręcznie pod nadzorem przedstawiciela GSW w Domaniewicach. W miejscach skrzyżowań z kablami NN kabel należy zabezpieczyć rurą ochronną, kabel wyłączyć spod napięcia. Prace w pobliżu linii elektroenergetycznych kablowych i napowietrznych wykonać pod nadzorem Zakładu Energetycznego. W miejscach skrzyżowań i zbliżeń projektowanej sieci wodociągowej z istniejącą siecią telefoniczną prace prowadzić pod nadzorem właściciela sieci. Wykopy wykonywać ręcznie. Kable telefoniczne w miejscach skrzyżowań należy zabezpieczyć rurą AROTA o długości L=1,0 m + szerokość wykopu+1,0 m. Prace ziemne w pobliżu punktów osnowy geodezyjnej należy prowadzić ze szczególną ostrożnością bez ich naruszania. W przypadku uszkodzenia lub zniszczenia punktu Wykonawca prac będzie obciążony kosztami ich odtworzenia. Miejsce wykonywania robót ziemnych i montażowych należy zabezpieczyć zgodnie z przepisami poprzez odpowiednie oznakowanie, ustawienie barier i oświetlenie na okres nocy. Należy również wykonać tymczasowe mostki przejazdowe do poszczególnych posesji nad prowadzonymi wykopami.
