Wytyczne realizacji:

Transkrypt

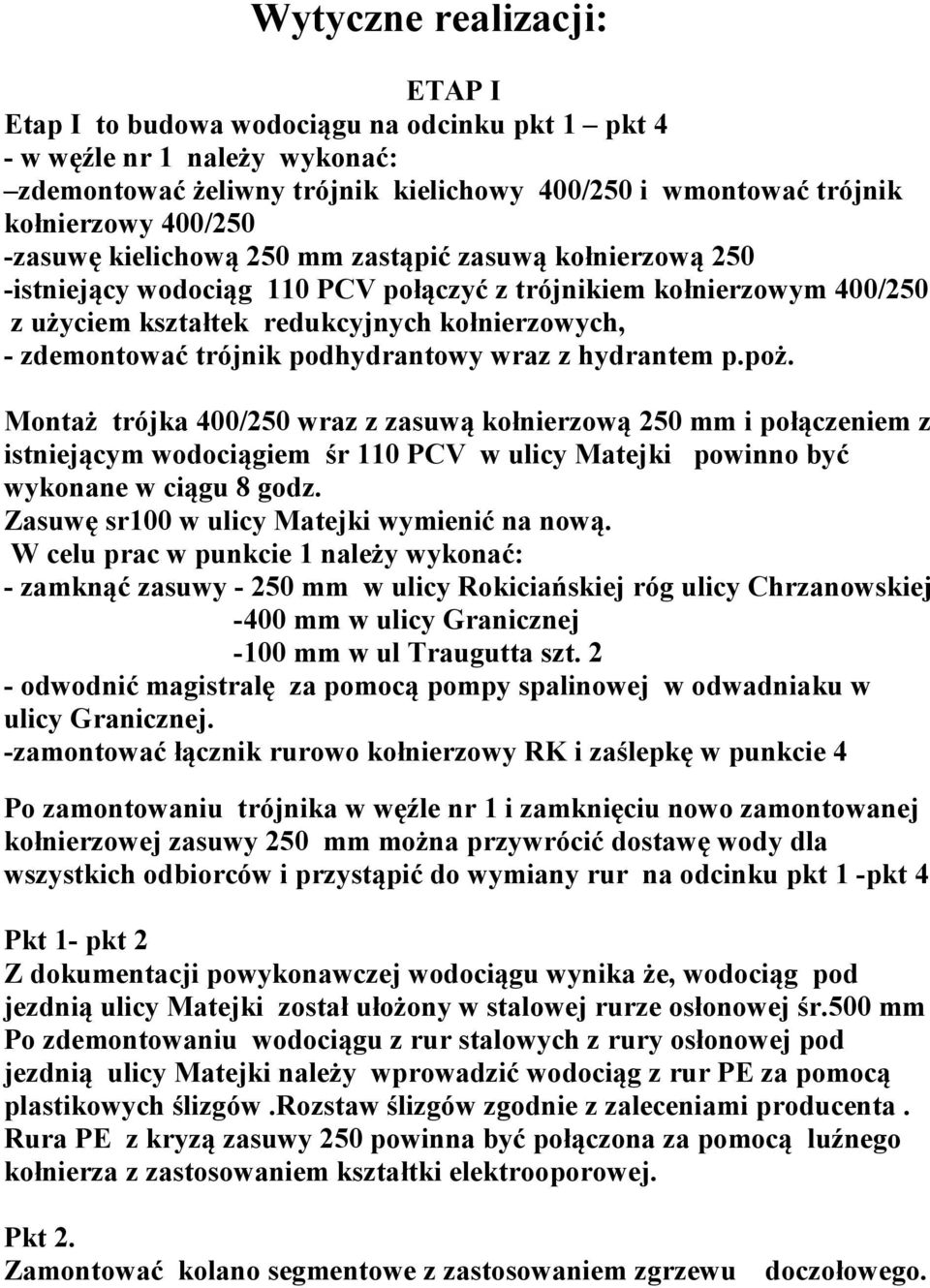

1 Wytyczne realizacji: ETAP I Etap I to budowa wodociągu na odcinku pkt 1 pkt 4 - w węźle nr 1 należy wykonać: zdemontować żeliwny trójnik kielichowy 400/250 i wmontować trójnik kołnierzowy 400/250 -zasuwę kielichową 250 mm zastąpić zasuwą kołnierzową 250 -istniejący wodociąg 110 PCV połączyć z trójnikiem kołnierzowym 400/250 z użyciem kształtek redukcyjnych kołnierzowych, - zdemontować trójnik podhydrantowy wraz z hydrantem p.poż. Montaż trójka 400/250 wraz z zasuwą kołnierzową 250 mm i połączeniem z istniejącym wodociągiem śr 110 PCV w ulicy Matejki powinno być wykonane w ciągu 8 godz. Zasuwę sr100 w ulicy Matejki wymienić na nową. W celu prac w punkcie 1 należy wykonać: - zamknąć zasuwy mm w ulicy Rokiciańskiej róg ulicy Chrzanowskiej -400 mm w ulicy Granicznej -100 mm w ul Traugutta szt. 2 - odwodnić magistralę za pomocą pompy spalinowej w odwadniaku w ulicy Granicznej. -zamontować łącznik rurowo kołnierzowy RK i zaślepkę w punkcie 4 Po zamontowaniu trójnika w węźle nr 1 i zamknięciu nowo zamontowanej kołnierzowej zasuwy 250 mm można przywrócić dostawę wody dla wszystkich odbiorców i przystąpić do wymiany rur na odcinku pkt 1 -pkt 4 Pkt 1- pkt 2 Z dokumentacji powykonawczej wodociągu wynika że, wodociąg pod jezdnią ulicy Matejki został ułożony w stalowej rurze osłonowej śr.500 mm Po zdemontowaniu wodociągu z rur stalowych z rury osłonowej pod jezdnią ulicy Matejki należy wprowadzić wodociąg z rur PE za pomocą plastikowych ślizgów.rozstaw ślizgów zgodnie z zaleceniami producenta. Rura PE z kryzą zasuwy 250 powinna być połączona za pomocą luźnego kołnierza z zastosowaniem kształtki elektrooporowej. Pkt 2. Zamontować kolano segmentowe z zastosowaniem zgrzewu doczołowego.

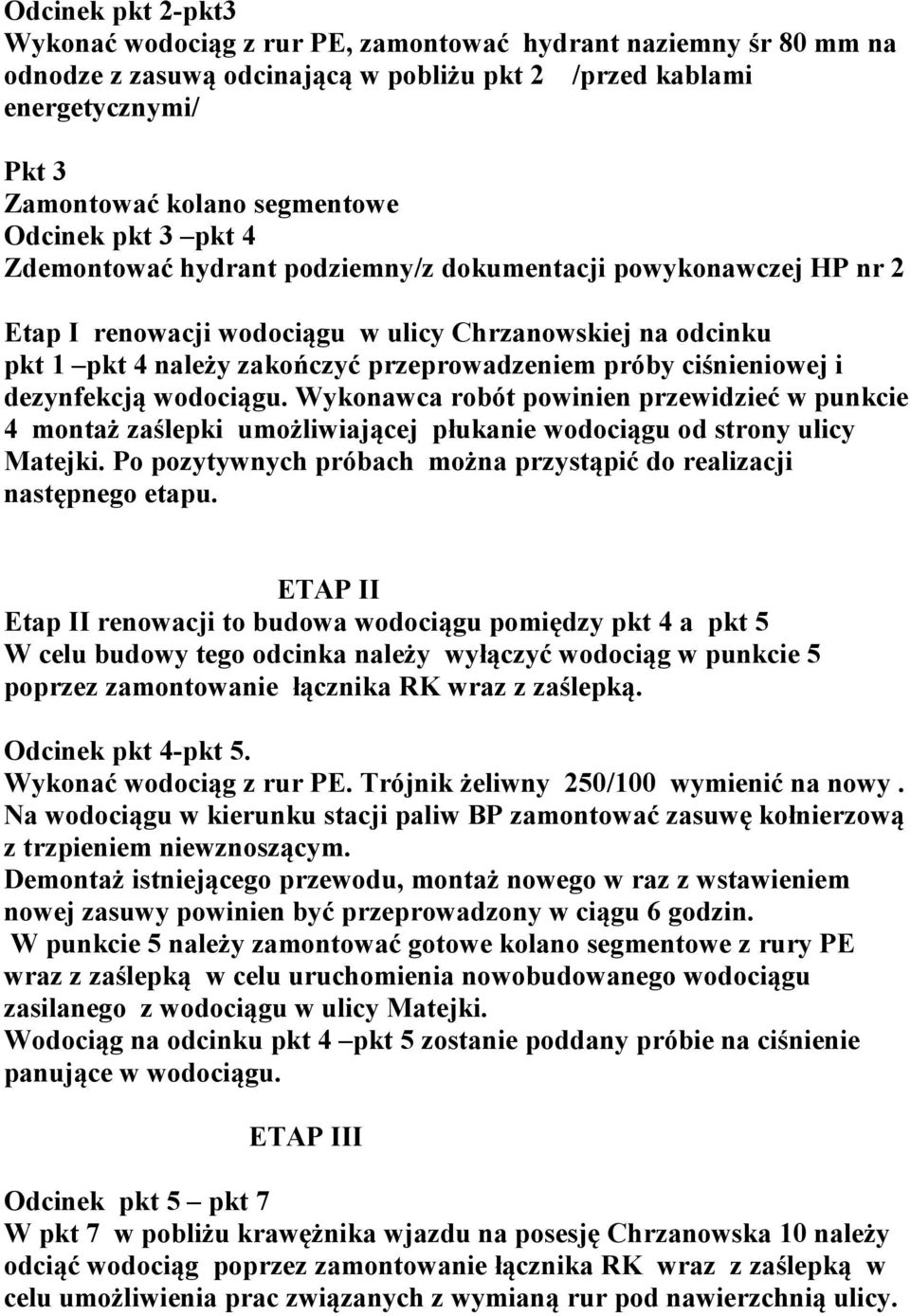

2 Odcinek pkt 2-pkt3 Wykonać wodociąg z rur PE, zamontować hydrant naziemny śr 80 mm na odnodze z zasuwą odcinającą w pobliżu pkt 2 /przed kablami energetycznymi/ Pkt 3 Zamontować kolano segmentowe Odcinek pkt 3 pkt 4 Zdemontować hydrant podziemny/z dokumentacji powykonawczej HP nr 2 Etap I renowacji wodociągu w ulicy Chrzanowskiej na odcinku pkt 1 pkt 4 należy zakończyć przeprowadzeniem próby ciśnieniowej i dezynfekcją wodociągu. Wykonawca robót powinien przewidzieć w punkcie 4 montaż zaślepki umożliwiającej płukanie wodociągu od strony ulicy Matejki. Po pozytywnych próbach można przystąpić do realizacji następnego etapu. ETAP II Etap II renowacji to budowa wodociągu pomiędzy pkt 4 a pkt 5 W celu budowy tego odcinka należy wyłączyć wodociąg w punkcie 5 poprzez zamontowanie łącznika RK wraz z zaślepką. Odcinek pkt 4-pkt 5. Wykonać wodociąg z rur PE. Trójnik żeliwny 250/100 wymienić na nowy. Na wodociągu w kierunku stacji paliw BP zamontować zasuwę kołnierzową z trzpieniem niewznoszącym. Demontaż istniejącego przewodu, montaż nowego w raz z wstawieniem nowej zasuwy powinien być przeprowadzony w ciągu 6 godzin. W punkcie 5 należy zamontować gotowe kolano segmentowe z rury PE wraz z zaślepką w celu uruchomienia nowobudowanego wodociągu zasilanego z wodociągu w ulicy Matejki. Wodociąg na odcinku pkt 4 pkt 5 zostanie poddany próbie na ciśnienie panujące w wodociągu. ETAP III Odcinek pkt 5 pkt 7 W pkt 7 w pobliżu krawężnika wjazdu na posesję Chrzanowska 10 należy odciąć wodociąg poprzez zamontowanie łącznika RK wraz z zaślepką w celu umożliwienia prac związanych z wymianą rur pod nawierzchnią ulicy.

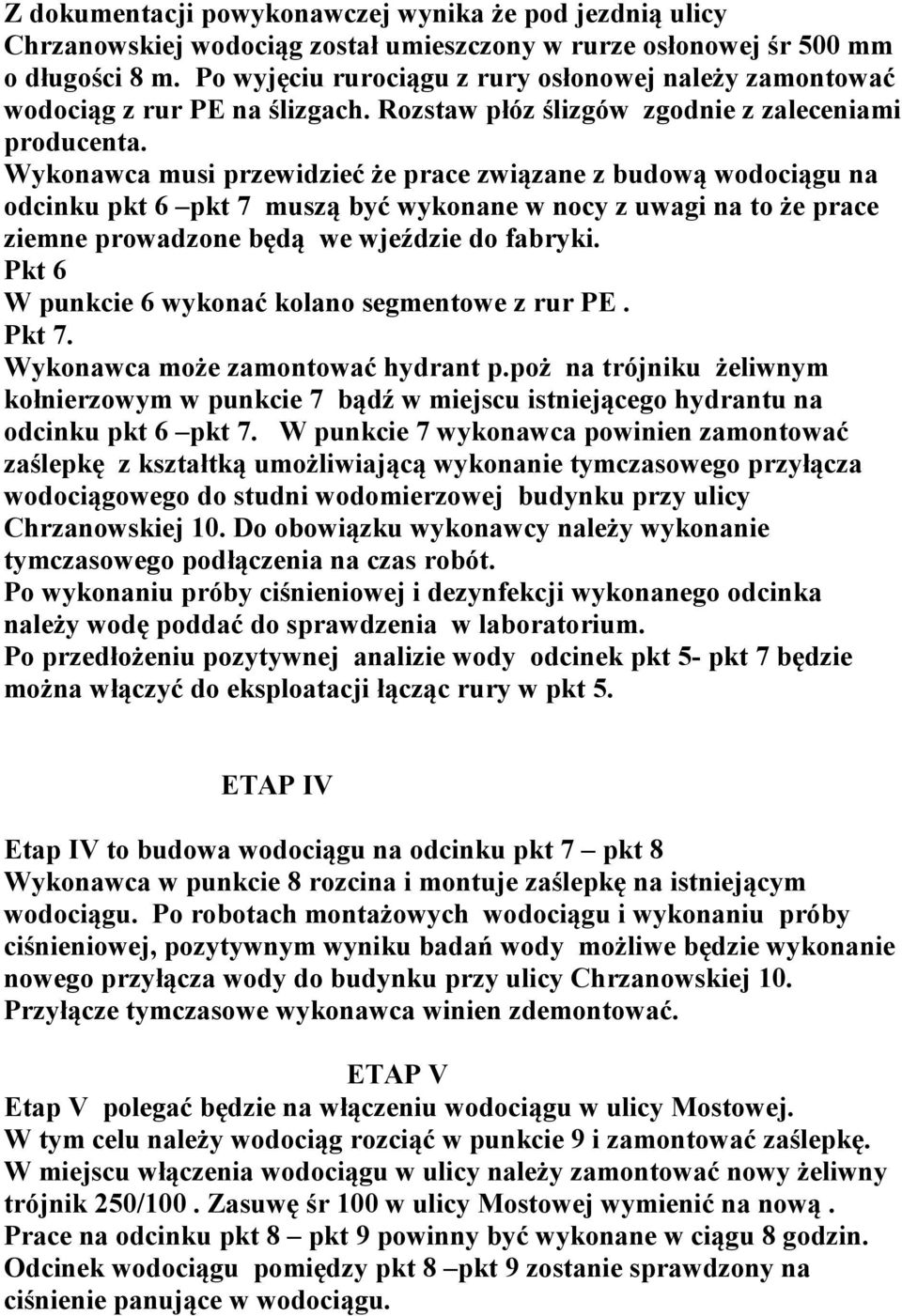

3 Z dokumentacji powykonawczej wynika że pod jezdnią ulicy Chrzanowskiej wodociąg został umieszczony w rurze osłonowej śr 500 mm o długości 8 m. Po wyjęciu rurociągu z rury osłonowej należy zamontować wodociąg z rur PE na ślizgach. Rozstaw płóz ślizgów zgodnie z zaleceniami producenta. Wykonawca musi przewidzieć że prace związane z budową wodociągu na odcinku pkt 6 pkt 7 muszą być wykonane w nocy z uwagi na to że prace ziemne prowadzone będą we wjeździe do fabryki. Pkt 6 W punkcie 6 wykonać kolano segmentowe z rur PE. Pkt 7. Wykonawca może zamontować hydrant p.poż na trójniku żeliwnym kołnierzowym w punkcie 7 bądź w miejscu istniejącego hydrantu na odcinku pkt 6 pkt 7. W punkcie 7 wykonawca powinien zamontować zaślepkę z kształtką umożliwiającą wykonanie tymczasowego przyłącza wodociągowego do studni wodomierzowej budynku przy ulicy Chrzanowskiej 10. Do obowiązku wykonawcy należy wykonanie tymczasowego podłączenia na czas robót. Po wykonaniu próby ciśnieniowej i dezynfekcji wykonanego odcinka należy wodę poddać do sprawdzenia w laboratorium. Po przedłożeniu pozytywnej analizie wody odcinek pkt 5- pkt 7 będzie można włączyć do eksploatacji łącząc rury w pkt 5. ETAP IV Etap IV to budowa wodociągu na odcinku pkt 7 pkt 8 Wykonawca w punkcie 8 rozcina i montuje zaślepkę na istniejącym wodociągu. Po robotach montażowych wodociągu i wykonaniu próby ciśnieniowej, pozytywnym wyniku badań wody możliwe będzie wykonanie nowego przyłącza wody do budynku przy ulicy Chrzanowskiej 10. Przyłącze tymczasowe wykonawca winien zdemontować. ETAP V Etap V polegać będzie na włączeniu wodociągu w ulicy Mostowej. W tym celu należy wodociąg rozciąć w punkcie 9 i zamontować zaślepkę. W miejscu włączenia wodociągu w ulicy należy zamontować nowy żeliwny trójnik 250/100. Zasuwę śr 100 w ulicy Mostowej wymienić na nową. Prace na odcinku pkt 8 pkt 9 powinny być wykonane w ciągu 8 godzin. Odcinek wodociągu pomiędzy pkt 8 pkt 9 zostanie sprawdzony na ciśnienie panujące w wodociągu.

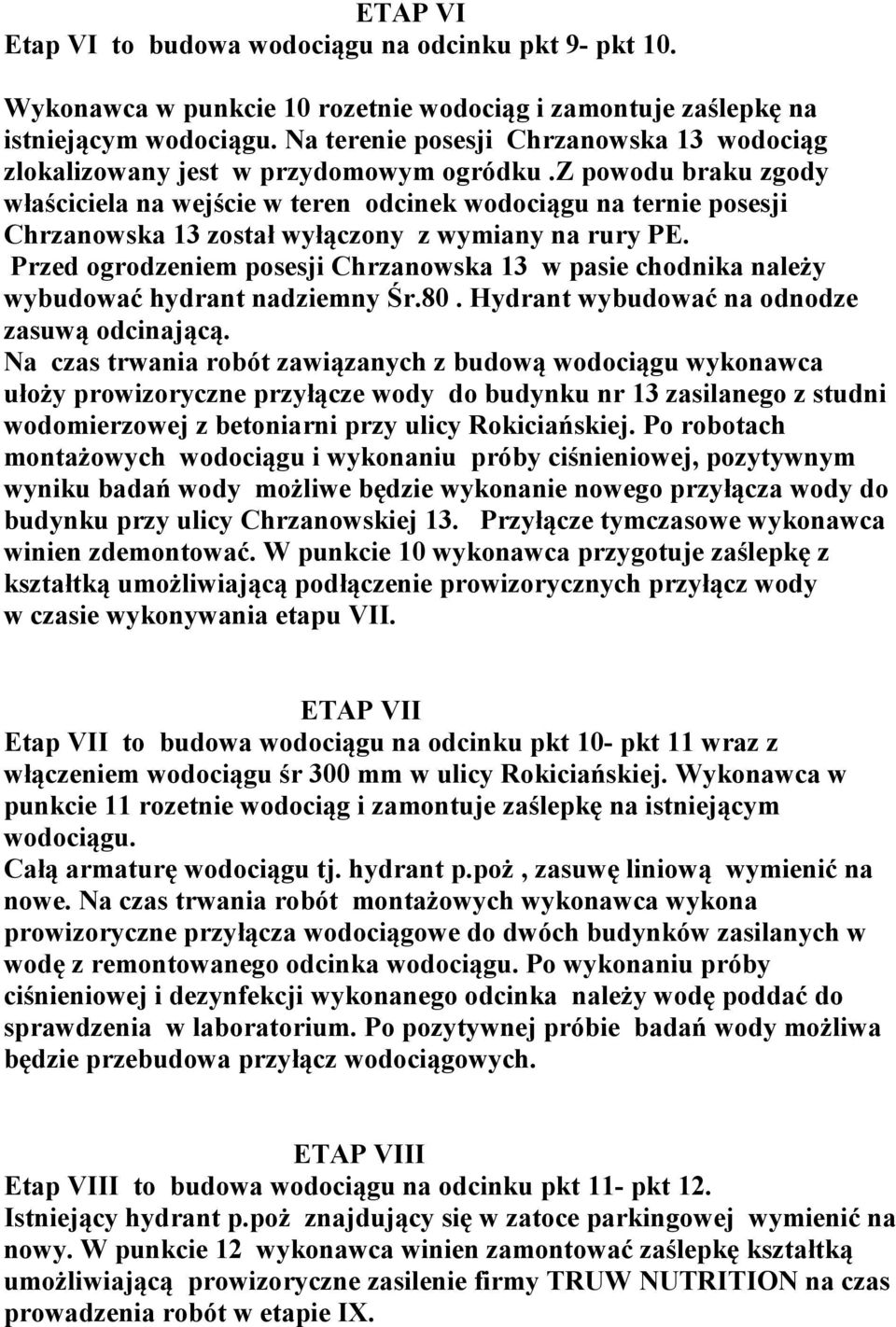

4 ETAP VI Etap VI to budowa wodociągu na odcinku pkt 9- pkt 10. Wykonawca w punkcie 10 rozetnie wodociąg i zamontuje zaślepkę na istniejącym wodociągu. Na terenie posesji Chrzanowska 13 wodociąg zlokalizowany jest w przydomowym ogródku.z powodu braku zgody właściciela na wejście w teren odcinek wodociągu na ternie posesji Chrzanowska 13 został wyłączony z wymiany na rury PE. Przed ogrodzeniem posesji Chrzanowska 13 w pasie chodnika należy wybudować hydrant nadziemny Śr.80. Hydrant wybudować na odnodze zasuwą odcinającą. Na czas trwania robót zawiązanych z budową wodociągu wykonawca ułoży prowizoryczne przyłącze wody do budynku nr 13 zasilanego z studni wodomierzowej z betoniarni przy ulicy Rokiciańskiej. Po robotach montażowych wodociągu i wykonaniu próby ciśnieniowej, pozytywnym wyniku badań wody możliwe będzie wykonanie nowego przyłącza wody do budynku przy ulicy Chrzanowskiej 13. Przyłącze tymczasowe wykonawca winien zdemontować. W punkcie 10 wykonawca przygotuje zaślepkę z kształtką umożliwiającą podłączenie prowizorycznych przyłącz wody w czasie wykonywania etapu VII. ETAP VII Etap VII to budowa wodociągu na odcinku pkt 10- pkt 11 wraz z włączeniem wodociągu śr 300 mm w ulicy Rokiciańskiej. Wykonawca w punkcie 11 rozetnie wodociąg i zamontuje zaślepkę na istniejącym wodociągu. Całą armaturę wodociągu tj. hydrant p.poż, zasuwę liniową wymienić na nowe. Na czas trwania robót montażowych wykonawca wykona prowizoryczne przyłącza wodociągowe do dwóch budynków zasilanych w wodę z remontowanego odcinka wodociągu. Po wykonaniu próby ciśnieniowej i dezynfekcji wykonanego odcinka należy wodę poddać do sprawdzenia w laboratorium. Po pozytywnej próbie badań wody możliwa będzie przebudowa przyłącz wodociągowych. ETAP VIII Etap VIII to budowa wodociągu na odcinku pkt 11- pkt 12. Istniejący hydrant p.poż znajdujący się w zatoce parkingowej wymienić na nowy. W punkcie 12 wykonawca winien zamontować zaślepkę kształtką umożliwiającą prowizoryczne zasilenie firmy TRUW NUTRITION na czas prowadzenia robót w etapie IX.

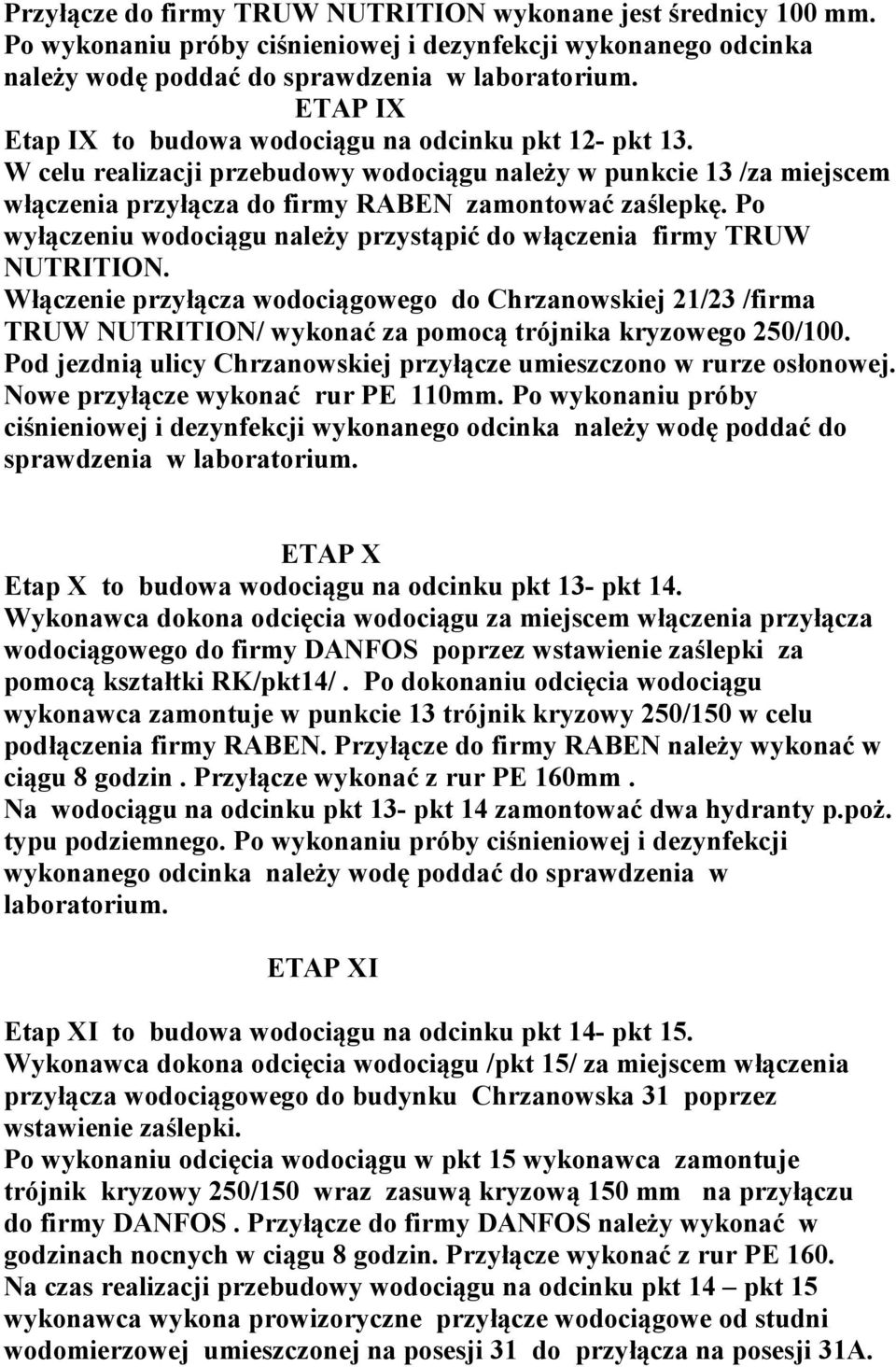

5 Przyłącze do firmy TRUW NUTRITION wykonane jest średnicy 100 mm. Po wykonaniu próby ciśnieniowej i dezynfekcji wykonanego odcinka należy wodę poddać do sprawdzenia w laboratorium. ETAP IX Etap IX to budowa wodociągu na odcinku pkt 12- pkt 13. W celu realizacji przebudowy wodociągu należy w punkcie 13 /za miejscem włączenia przyłącza do firmy RABEN zamontować zaślepkę. Po wyłączeniu wodociągu należy przystąpić do włączenia firmy TRUW NUTRITION. Włączenie przyłącza wodociągowego do Chrzanowskiej 21/23 /firma TRUW NUTRITION/ wykonać za pomocą trójnika kryzowego 250/100. Pod jezdnią ulicy Chrzanowskiej przyłącze umieszczono w rurze osłonowej. Nowe przyłącze wykonać rur PE 110mm. Po wykonaniu próby ciśnieniowej i dezynfekcji wykonanego odcinka należy wodę poddać do sprawdzenia w laboratorium. ETAP X Etap X to budowa wodociągu na odcinku pkt 13- pkt 14. Wykonawca dokona odcięcia wodociągu za miejscem włączenia przyłącza wodociągowego do firmy DANFOS poprzez wstawienie zaślepki za pomocą kształtki RK/pkt14/. Po dokonaniu odcięcia wodociągu wykonawca zamontuje w punkcie 13 trójnik kryzowy 250/150 w celu podłączenia firmy RABEN. Przyłącze do firmy RABEN należy wykonać w ciągu 8 godzin. Przyłącze wykonać z rur PE 160mm. Na wodociągu na odcinku pkt 13- pkt 14 zamontować dwa hydranty p.poż. typu podziemnego. Po wykonaniu próby ciśnieniowej i dezynfekcji wykonanego odcinka należy wodę poddać do sprawdzenia w laboratorium. ETAP XI Etap XI to budowa wodociągu na odcinku pkt 14- pkt 15. Wykonawca dokona odcięcia wodociągu /pkt 15/ za miejscem włączenia przyłącza wodociągowego do budynku Chrzanowska 31 poprzez wstawienie zaślepki. Po wykonaniu odcięcia wodociągu w pkt 15 wykonawca zamontuje trójnik kryzowy 250/150 wraz zasuwą kryzową 150 mm na przyłączu do firmy DANFOS. Przyłącze do firmy DANFOS należy wykonać w godzinach nocnych w ciągu 8 godzin. Przyłącze wykonać z rur PE 160. Na czas realizacji przebudowy wodociągu na odcinku pkt 14 pkt 15 wykonawca wykona prowizoryczne przyłącze wodociągowe od studni wodomierzowej umieszczonej na posesji 31 do przyłącza na posesji 31A.

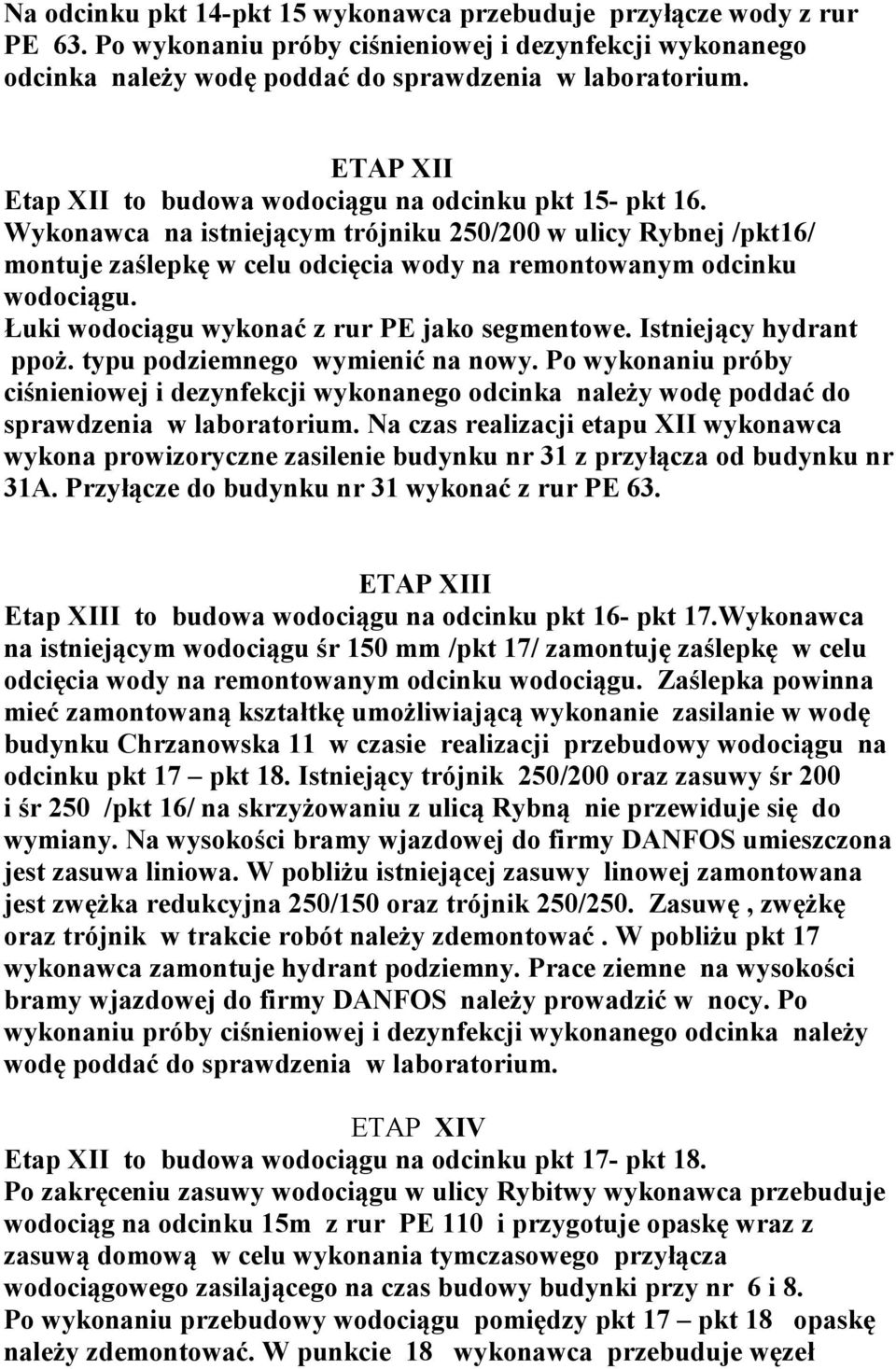

6 Na odcinku pkt 14-pkt 15 wykonawca przebuduje przyłącze wody z rur PE 63. Po wykonaniu próby ciśnieniowej i dezynfekcji wykonanego odcinka należy wodę poddać do sprawdzenia w laboratorium. ETAP XII Etap XII to budowa wodociągu na odcinku pkt 15- pkt 16. Wykonawca na istniejącym trójniku 250/200 w ulicy Rybnej /pkt16/ montuje zaślepkę w celu odcięcia wody na remontowanym odcinku wodociągu. Łuki wodociągu wykonać z rur PE jako segmentowe. Istniejący hydrant ppoż. typu podziemnego wymienić na nowy. Po wykonaniu próby ciśnieniowej i dezynfekcji wykonanego odcinka należy wodę poddać do sprawdzenia w laboratorium. Na czas realizacji etapu XII wykonawca wykona prowizoryczne zasilenie budynku nr 31 z przyłącza od budynku nr 31A. Przyłącze do budynku nr 31 wykonać z rur PE 63. ETAP XIII Etap XIII to budowa wodociągu na odcinku pkt 16- pkt 17.Wykonawca na istniejącym wodociągu śr 150 mm /pkt 17/ zamontuję zaślepkę w celu odcięcia wody na remontowanym odcinku wodociągu. Zaślepka powinna mieć zamontowaną kształtkę umożliwiającą wykonanie zasilanie w wodę budynku Chrzanowska 11 w czasie realizacji przebudowy wodociągu na odcinku pkt 17 pkt 18. Istniejący trójnik 250/200 oraz zasuwy śr 200 i śr 250 /pkt 16/ na skrzyżowaniu z ulicą Rybną nie przewiduje się do wymiany. Na wysokości bramy wjazdowej do firmy DANFOS umieszczona jest zasuwa liniowa. W pobliżu istniejącej zasuwy linowej zamontowana jest zwężka redukcyjna 250/150 oraz trójnik 250/250. Zasuwę, zwężkę oraz trójnik w trakcie robót należy zdemontować. W pobliżu pkt 17 wykonawca zamontuje hydrant podziemny. Prace ziemne na wysokości bramy wjazdowej do firmy DANFOS należy prowadzić w nocy. Po wykonaniu próby ciśnieniowej i dezynfekcji wykonanego odcinka należy wodę poddać do sprawdzenia w laboratorium. ETAP XIV Etap XII to budowa wodociągu na odcinku pkt 17- pkt 18. Po zakręceniu zasuwy wodociągu w ulicy Rybitwy wykonawca przebuduje wodociąg na odcinku 15m z rur PE 110 i przygotuje opaskę wraz z zasuwą domową w celu wykonania tymczasowego przyłącza wodociągowego zasilającego na czas budowy budynki przy nr 6 i 8. Po wykonaniu przebudowy wodociągu pomiędzy pkt 17 pkt 18 opaskę należy zdemontować. W punkcie 18 wykonawca przebuduje węzeł

7 połączeniowy wodociągu w ulicy Rybitwy z zastosowaniem trójnika 250/100 do którego zostanie zamontowana zasuwa odcinająca 250 mm. oraz zasuwa odcinająca 100 mm /w ul. Rybitwy/. Trójnik należy zamontować z zastosowaniem kształtki RK śr.150 mm oraz zwężki kołnierzowej 150/250.Wodociąg na odcinku pkt 17 pkt 18 wykonać z rur PE 280. Po wykonaniu próby ciśnieniowej i dezynfekcji wykonanego odcinka należy wodę poddać do sprawdzenia w laboratorium. Przyłącza wodociągowe do budynków nr 6 i 8 należy przebudować z zastosowanie rur PE 63. ETAP XV Etap XII to budowa wodociągu na odcinku pkt 18- pkt 19. Wykonawca w pkt 19 zamontuje zwężkę redukcyjną 250/150 wraz z zaślepką. Na trójniku w węźle 18 wykonawca zamontuję zaślepkę z kształtką umożliwiającą wykonanie tymczasowego zasilania w wodę budynku przy Chrzanowskiej nr 4. Wodociąg na odcinku pkt 18 pkt 19 wykonać z rur PE 280. Po wykonaniu próby ciśnieniowej i dezynfekcji wykonanego odcinka należy wodę poddać do sprawdzenia w laboratorium.
