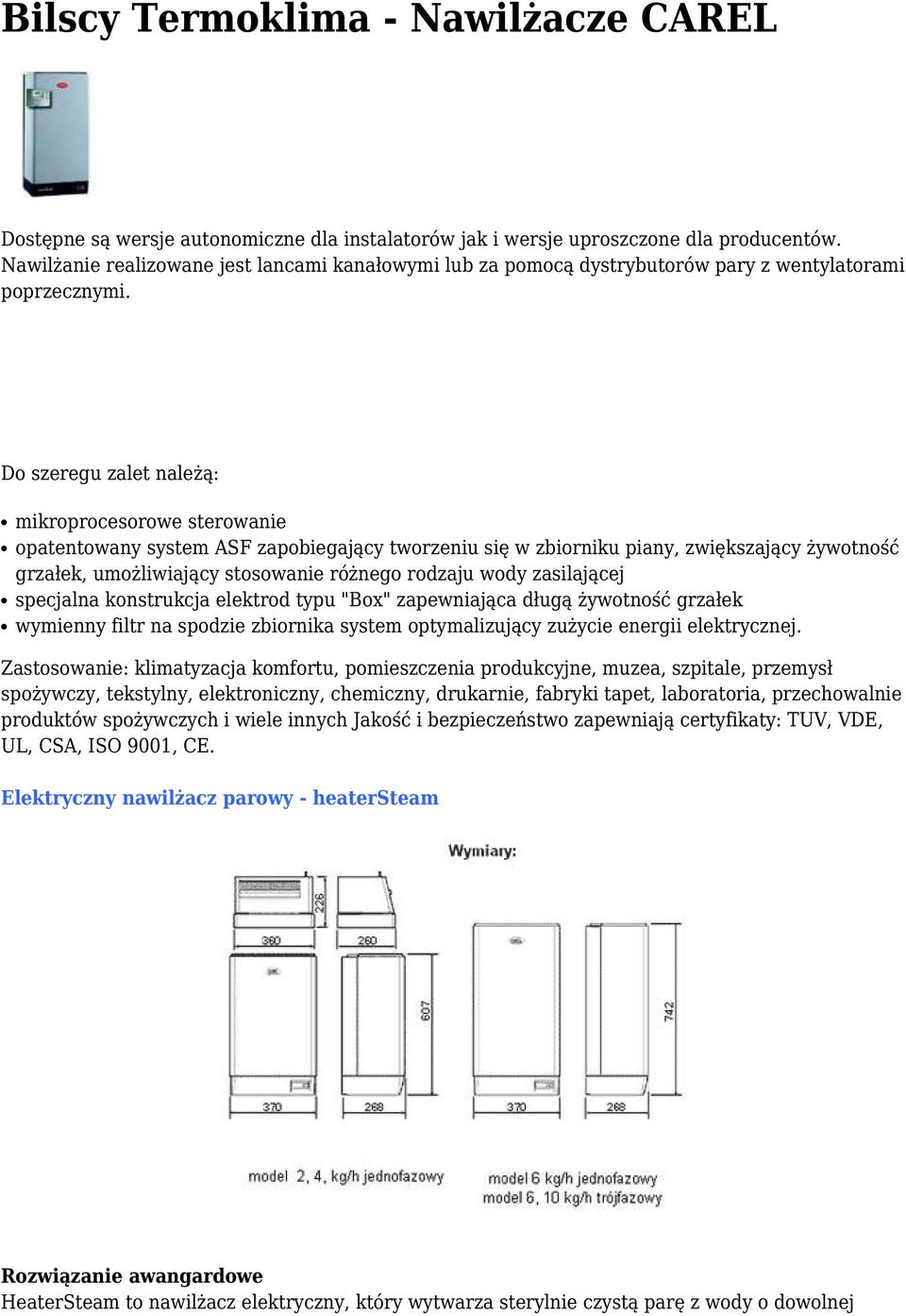

1 Bilscy Termoklima - Nawilżacze CAREL Dostępne są wersje autonomiczne dla instalatorów jak i wersje uproszczone dla producentów. Nawilżanie realizowane jest lancami kanałowymi lub za pomocą dystrybutorów pary z wentylatorami poprzecznymi. Do szeregu zalet należą: mikroprocesorowe sterowanie opatentowany system ASF zapobiegający tworzeniu się w zbiorniku piany, zwiększający żywotność grzałek, umożliwiający stosowanie różnego rodzaju wody zasilającej specjalna konstrukcja elektrod typu "Box" zapewniająca długą żywotność grzałek wymienny filtr na spodzie zbiornika system optymalizujący zużycie energii elektrycznej. Zastosowanie: klimatyzacja komfortu, pomieszczenia produkcyjne, muzea, szpitale, przemysł spożywczy, tekstylny, elektroniczny, chemiczny, drukarnie, fabryki tapet, laboratoria, przechowalnie produktów spożywczych i wiele innych Jakość i bezpieczeństwo zapewniają certyfikaty: TUV, VDE, UL, CSA, ISO 9001, CE. Elektryczny nawilżacz parowy - heatersteam Rozwiązanie awangardowe HeaterSteam to nawilżacz elektryczny, który wytwarza sterylnie czystą parę z wody o dowolnej

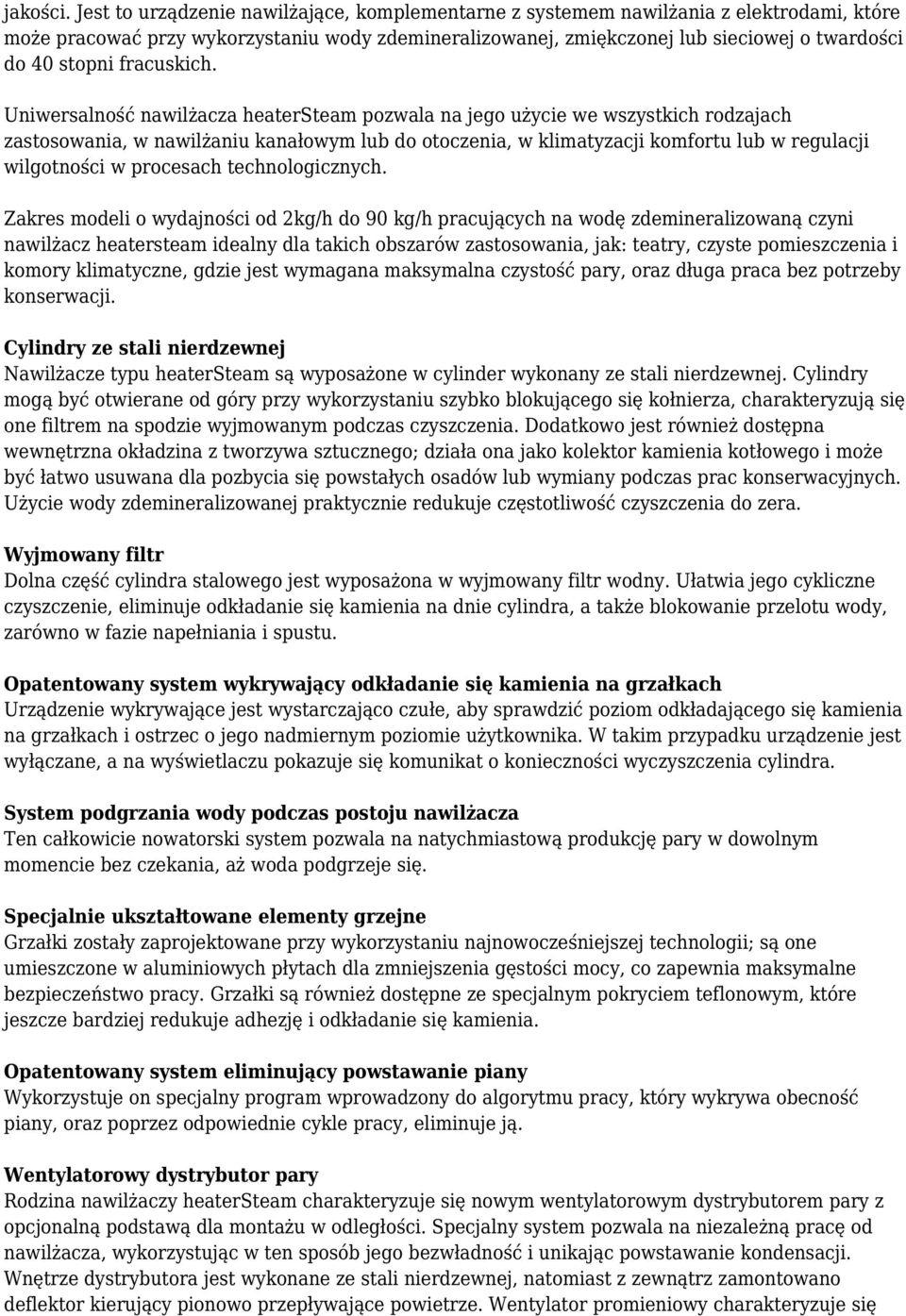

2 jakości. Jest to urządzenie nawilżające, komplementarne z systemem nawilżania z elektrodami, które może pracować przy wykorzystaniu wody zdemineralizowanej, zmiękczonej lub sieciowej o twardości do 40 stopni fracuskich. Uniwersalność nawilżacza heatersteam pozwala na jego użycie we wszystkich rodzajach zastosowania, w nawilżaniu kanałowym lub do otoczenia, w klimatyzacji komfortu lub w regulacji wilgotności w procesach technologicznych. Zakres modeli o wydajności od 2kg/h do 90 kg/h pracujących na wodę zdemineralizowaną czyni nawilżacz heatersteam idealny dla takich obszarów zastosowania, jak: teatry, czyste pomieszczenia i komory klimatyczne, gdzie jest wymagana maksymalna czystość pary, oraz długa praca bez potrzeby konserwacji. Cylindry ze stali nierdzewnej Nawilżacze typu heatersteam są wyposażone w cylinder wykonany ze stali nierdzewnej. Cylindry mogą być otwierane od góry przy wykorzystaniu szybko blokującego się kołnierza, charakteryzują się one filtrem na spodzie wyjmowanym podczas czyszczenia. Dodatkowo jest również dostępna wewnętrzna okładzina z tworzywa sztucznego; działa ona jako kolektor kamienia kotłowego i może być łatwo usuwana dla pozbycia się powstałych osadów lub wymiany podczas prac konserwacyjnych. Użycie wody zdemineralizowanej praktycznie redukuje częstotliwość czyszczenia do zera. Wyjmowany filtr Dolna część cylindra stalowego jest wyposażona w wyjmowany filtr wodny. Ułatwia jego cykliczne czyszczenie, eliminuje odkładanie się kamienia na dnie cylindra, a także blokowanie przelotu wody, zarówno w fazie napełniania i spustu. Opatentowany system wykrywający odkładanie się kamienia na grzałkach Urządzenie wykrywające jest wystarczająco czułe, aby sprawdzić poziom odkładającego się kamienia na grzałkach i ostrzec o jego nadmiernym poziomie użytkownika. W takim przypadku urządzenie jest wyłączane, a na wyświetlaczu pokazuje się komunikat o konieczności wyczyszczenia cylindra. System podgrzania wody podczas postoju nawilżacza Ten całkowicie nowatorski system pozwala na natychmiastową produkcję pary w dowolnym momencie bez czekania, aż woda podgrzeje się. Specjalnie ukształtowane elementy grzejne Grzałki zostały zaprojektowane przy wykorzystaniu najnowocześniejszej technologii; są one umieszczone w aluminiowych płytach dla zmniejszenia gęstości mocy, co zapewnia maksymalne bezpieczeństwo pracy. Grzałki są również dostępne ze specjalnym pokryciem teflonowym, które jeszcze bardziej redukuje adhezję i odkładanie się kamienia. Opatentowany system eliminujący powstawanie piany Wykorzystuje on specjalny program wprowadzony do algorytmu pracy, który wykrywa obecność piany, oraz poprzez odpowiednie cykle pracy, eliminuje ją. Wentylatorowy dystrybutor pary Rodzina nawilżaczy heatersteam charakteryzuje się nowym wentylatorowym dystrybutorem pary z opcjonalną podstawą dla montażu w odległości. Specjalny system pozwala na niezależną pracę od nawilżacza, wykorzystując w ten sposób jego bezwładność i unikając powstawanie kondensacji. Wnętrze dystrybutora jest wykonane ze stali nierdzewnej, natomiast z zewnątrz zamontowano deflektor kierujący pionowo przepływające powietrze. Wentylator promieniowy charakteryzuje się

3 podwójnym zasilaniem elektrycznym (230/400V, prąd zmienny), oraz jest on dostępny łącznie z regulatorem prędkości obrotowej, co pozwala na zmianę przepływu powietrza, gdy wystąpi takie zapotrzebowanie. Lance parowe Lance parowe typu SDP są wykonane ze stali nierdzewnej AISI304. Są one dostarczane w komplecie z uchwytem mocującym dla nawilżania w kanale, jako dwie koncentryczne rury dla bardziej wyrównanej dystrybucji pary, oraz w celu uniknięcia kondensacji.bardziej ekonomiczne lance aluminiowe zostały zaprojektowane z myślą o lekkości i uniwersalności. Mogą być one obcięte podczas montażu w celu dopasowania do wymiarów kanału. Krótkie dystrybutory pary typu dysza są wykonane z tworzywa sztucznego i mogą być zamontowane w małych kanałach lub w klimatyzatorach. Regulatory i czujniki Zakres dostępnych sterowników obejmuje następujący komplet: wersja z regulacją typu ON/OFF, oraz dwie wersje z regulacją modulacyjną dla podłączenia czujników wilgotności lub temperatury z wyjściowym sygnałem sterującym typu napięciowego lub prądowego lub dla podłączenie zewnętrznych regulatorów. Urządzenia ze sterowaniem modulacyjnym charakteryzują się złączem w standardzie RS485 dla podłączenia systemu nadzoru i monitoringu lub dla podłączenia regulatora typu humivisor z wyświetlaczem graficznym. Scentralizowane zdalne sterowane Sterujący z dystansu regulator typu humivisor pozwala na stworzenie lokalnych sieci nawilżaczy (do 4 urządzeń) przy ich maksymalnym rozmieszczeniu do 1 km. Humivisor umożliwia również łatwe, scentralizowane nadzorowanie wszystkich nawilżaczy, graficzne wyświetlanie charakterystyk regulacji, oraz prognozowanie dalszej pracy urządzeń. HeaterSteam: awangardowe rozwiązanie Nawilżacz heatersteam charakteryzuje się wysoko zaawansowaną technologią. Grzałki są umieszczone w aluminiowych płytach, co oznacza niższą gęstość mocy, a co się z tym wiąże - bezpieczne działanie urządzenia.opcjonalne pokrycie teflonowe grzałek redukuje odkładanie się osadów, oraz w konsekwencji tego - konieczność ich konserwacji. Opatentowany system wykrywający odkładanie się kamienia na grzałkach łącznie z innymi systemami zabezpieczającymi czyni nawilżacz wyjątkowo niezawodny i bezpieczny. Otwierany cylinder wykonany ze stali stopowej z wyjmowanym filtrem na spodzie, razem z wewnętrzną okładziną zbierającą wytrącające się osady, bardzo ułatwia prace konserwacyjne. Nawilżacz posiada również kompletny zakres dostępnych sterowników: użytkownik może wybierać pomiędzy regulacją ekonomiczną typu ON/OFF, a precyzyjnym sterowaniem proporcjonalnym z wyrafinowanego regulatora humivisor z graficznym wyświetlaczem, który pozwala również na nadzór z dystansu (do 1km) nad kilkoma nawilżaczami. Jak odczytać kod nawilżacza heatersteam: UR 002 C D 100 U- litery te wskazują na nawilżacz z elektrodami 02= 2kg/h - te trzy cyfry wskazują wartość produkcji pary w kg/h C- litera ta wskazuje na typ regulacji: C = regulacja typu ON/OFF sterowanie proporcjonalne przy użyciu zewnętrznego sygnału sterującego H = sterowanie modulacyjne z zewnętrznym czujnikiem wilgotności T =sterowanie modulacyjne z zewnętrznym czujnikiem temperatury

4 B- litera ta wskazuje na rodzaj zasilania: D = 230V, jednofazowe L = 400V, trójfazowe Nawilżacz dla domów jednorodzinnych - homesteam homesteam to kompaktowy nawilżacz parowy, idealny dla nawilżania pomieszczeń o wielkości do 500 m3. Ten nowy nawilżacz produkujący parę od 1,5 do 3,2 kg/h łączy w sobie najnowocześniejszą technologię firmy Carel z prostotą funkcjonowania, zapewniającą niezawodność, oraz możliwość adaptacji do zmieniających się warunków pracy. Praktyczny i niezawodny Praktyczność nawilżacza wynika z bardzo prostego montażu, oraz całkowicie zautomatyzowanej pracy. Konserwacja także nie stanowi problemu: system alarmowy sygnalizuje, gdy występuje konieczność wymiany lub wyczyszczenia cylindra parowego. Czynności te są bardzo proste; czyszczenie przeprowadza się przy użyciu mieszaniny wody i kwasu octowego. Nowe sterowanie mikroprocesorowe Prosty system sterowania z diodami typu LED wyświetla stan pracy nawilżacza (praca/postój), wielkość produkcji pary, stany alarmowe, oraz komunikat o konieczności interwencji ze strony obsługi. Wszechstronność zastosowania nawilżacza homesteam wynika z odpowiedniego algorytmu pracy, który automatycznie adaptuje urządzenie do różnej jakości dopływającej wody. Zapewnia to zarówno oszczędność energii, oraz optymalną żywotność cylindra parowego. Rozwiązanie dla zastosowania w domach jednorodzinnych Nawilżacz homesteam charakteryzuje się zwartym rozmiarem co czyni go idealnym dla pomieszczeń mieszkalnych domów jednorodzinnych. Jest to urządzenie o dużej żywotności, którego ograniczenia wynikają jedynie z rozmiarów i ceny. Nawilżacz odśrodkowy - Humi Disc

5 Praktyczne i elastyczne rozwiązanie! Adiabatyczny system nawilżania humidisk charakteryzuje się prostotą montażu i obsługi, uniwersalnością zastosowania, oraz oszczędnością energii. Nawilżacz ten dzięki wykorzystaniu siły odśrodkowej wywołanej przez wirujący dysk, rozpyla wodę na mgłę drobnych kropelek, która może być łatwo absorbowana przez powietrze. Nawilżacz może być stosowany począwszy od małych pomieszczeń magazynowych do wielkich hal przemysłowych. W szczególności znajduje zastosowanie w: pomieszczeniach do przechowywania produktów takich jak owoce i warzywa, gdzie redukcja wilgoci może spowodować utratę wagi, oraz psucie się produktów; drukarniach, gdzie wilgoć musi być utrzymywana na odpowiednim poziomie po to, aby uniknąć zmian w rozmiarach papieru, a w konsekwencji tego: błędów w wydruku; przemyśle tekstylnym, gdzie utrzymanie odpowiedniego poziomu wilgotności jest ważnym czynnikiem dla przebiegu procesu produkcyjnego, oraz dla materiału tekstylnego podlegającego przetworzeniu, a także z uwagi na konieczność rozproszenia ciepła generowanego przez maszyny tkackie. Zmienna wydajność nawilżania Wydajność nawilżania można łatwo zmieniać w zakresie od 1,5 l/h do 5 l/h poprzez wymianę pierścienia mocującego znajdującego się przy stożku ssawnym. System przeciwszronowy Nawilżacz jest wyposażony w 250 W rezystor zapewniający właściwe funkcjonowanie urządzenia nawet wtedy, gdy temperatura otoczenia spadnie poniżej 0oC, oraz uniknięcie problemów wynikających z narastania szronu. Cykle czyszczenia Aby zapobiec wzrostowi glonów i rozwojowi bakterii, nawilżacz posiada specjalny system uruchamiany wtedy, gdy urządzenie nie działa; system ten powoduje spust nie wykorzystanej wody, oraz osuszenie wnętrza zbiornika za pomocą grzałki. Filtr powietrza W dolnej części urządzenia znajduje się filtr, który pełni funkcję zatrzymywania pyłu i kurzu; może być on łatwo wymieniany w czasie czynności konserwacyjnych. Panel sterujący System sterowania nawilżacza składa się z panelu sterującego i humidostatu IR32W4. Istnieje również możliwość podłączenia jednego lub dwóch nawilżaczy dla osiągnięcia wydajności nawilżania

6 do 10 l/h. Zmienny kierunek nawilżania Kierunek nawilżania powietrza rozpylaną wodą można zmieniać w zakresie 360o dzięki obrotowi korpusu rozpylacza. Montaż Nawilżacz może być montowany następująco: na ścianie: przy wykorzystaniu specjalnych elementów montażowych dostarczonych razem z urządzeniem, skonstruowanych tak, aby nawilżacz znajdował się w odpowiedniej odległości od ściany; montaż poprzez podwieszenie: przy wykorzystaniu łańcuchów lub metalowych lin przymocowanych do specjalnych uchwytów, tak aby minimalna odległość nawilżacza od sufitu wynosiła 1000 mm. Nawilżacze parowe z elektrodami - humisteam Nowa rodzina nawilżaczy parowych typu humisteam z elektrodami jest rezultatem wieloletnich doświadczeń firmy Carel w technice nawilżania. To innowacyjne rozwiązanie gwarantuje najwyższą jakość przy wykorzystaniu zaawansowanej technologii, znajdując zastosowanie w przemyśle i w klimatyzacji ogólnej. Nawilżacze humisteam zostały zaprojektowane z myślą o maksymalnej niezawodności i łatwym użytkowaniu. Posiadają one nowoczesne mikroprocesorowe sterowanie: użytkownik może wybierać pomiędzy regulacją ekonomiczną typu ON/OFF, precyzyjną, bądź proporcjonalną przy użyciu regulatora humivisor z graficznym wyświetlaczem, który pozwala na regulowanie z dystansu (do 1 km) kilkoma urządzeniami. Nowe rozwiązanie cylindrów parowych Nawilżacze typu humisteam są wyposażone w nowe, większe cylindry parowe. Ich średnica została zwiększona o 50 mm, jednak całkowita objętość urządzenia pozostała bez zmian. Większa objętość cylindrów pozwala na bardziej równomierne i wolniejsze powstanie kamienia co zapewnia ich dłuższą żywotność. Ponadto nowy, zwarty filtr umożliwia zredukowanie czynności konserwacyjnych

7 związanych z odkładaniem się kamienia. Otwierane cylindry Nowe nawilżacze mogą być wyposażone w podlegające recyklingowi cylindry, wykonane z tworzywa sztucznego, odpornego na ogień według klasy HB (norma UL94) bądź też w cylindry, które można otwierać i czyścić, wykonane z tworzywa sztucznego odpornego na ogień według klasy V0 (norma UL94). Cylindry twierane charakteryzują się systemem zamykania typu "szybkozłącze" z gumowa uszczelką zapewniającą idealne uszczelnienie dwóch części cylindra. Nowy kształt i materiał elektrod Nawilżacz humisteam wykorzystuje zaprojektowane galwanizowane elektrody o nowym kształcie i zoptymalizowanym przekroju. Elektrody te, posiadając większą zewnętrzną powierzchnię, oraz specjalny algorytm pracy, pozwalają na dłuższą żywotność cylindra, oraz wydajniejszą produkcję pary powodującą bardziej równomierne odkładanie się kamienia. Bezpieczeństwo elektryczne Podłączenie kabli zasilających do cylindra jest wykonane przy wykorzystaniu płaskich końcówek przymocowywanych do elektrod za pomocą galwanizowanych nakrętek co zapobiega korozji i blokowaniu się złącza. Całość połączenia jest zabezpieczana przez silikonową pokrywkę. Rozwiązanie to zapewnia lepsze połączenie elektryczne, oraz wyeliminowanie problemów ze stykiem, które mają miejsce w przypadku oferowanych przez innych producentów połączeń typu wtyczka-gniazdko. Zawory i inne elementy nawilżacza mające kontakt z częściami instalacji hydraulicznej są zasilane niskim napięciem (24V, prąd zmienny). Wentylatorowy dystrybutor pary Rodzina nawilżaczy humisteam posiada nowy wentylatorowy dystrybutor pary z opcjonalną podstawą dla montażu w odległości. Wentylator promieniowy charakteryzuje się podwójnym zasilaniem elektrycznym (230/400V, prąd zmienny) co ułatwia jego instalację. Wnętrze dystrybutora jest wykonane ze stali nierdzewnej, natomiast z zewnątrz zamontowano deflektor kierujący pionowo przepływające powietrze. Opcjonalnie jest również dostępny regulator prędkości obrotowej wentylatora dla umożliwienia zmiany przepływu powietrza, gdy wystąpi takie zapotrzebowanie. Lance parowe Lance parowe typu SDP są wykonane ze stali nierdzewnej AISI304. Są one dostarcząne w komplecie z uchwytem mocującym dla nawilżania w kanale, jako dwie koncentryczne rury dla bardziej wyrównanej dystrybucji pary, oraz w celu uniknięcia kondensacji. Bardziej ekonomiczne lance aluminiowe zostały zaprojektowane z myślą o lekkości i uniwersalności. Mogą być one obcięte podczas montażu w celu dopasowania do wymiarów kanału. Krótkie dystrybutory pary typu "dysza" są wykonane z tworzywa sztucznego i mogą być zamontowane w małych kanałach lub w klimatyzatorach. Regulatory i czujniki Zakres dostępnych sterowników obejmuje następujący komplet: wersja z regulacją typu ON/OFF, która może być podłączona do zewnętrznego regulatora proporcjonalnego, oraz dwie wersje z regulacją modulacyjną dla podłączenia czujników wilgotności lub temperatury z wyjściowym sygnałem sterującym typu napięciowego lub prądowego. Urządzenia ze sterowaniem modulacyjnym charakteryzują się złączem w standardzie RS485 dla podłączenia systemu nadzoru i monitoringu lub dla podłączenia regulatora typu humivisor z wyświetlaczem graficznym. Scentralizowane zdalne sterowane Sterujący z dystansu regulator typu "humivisor" pozwala na stworzenie lokalnych sieci nawilżaczy

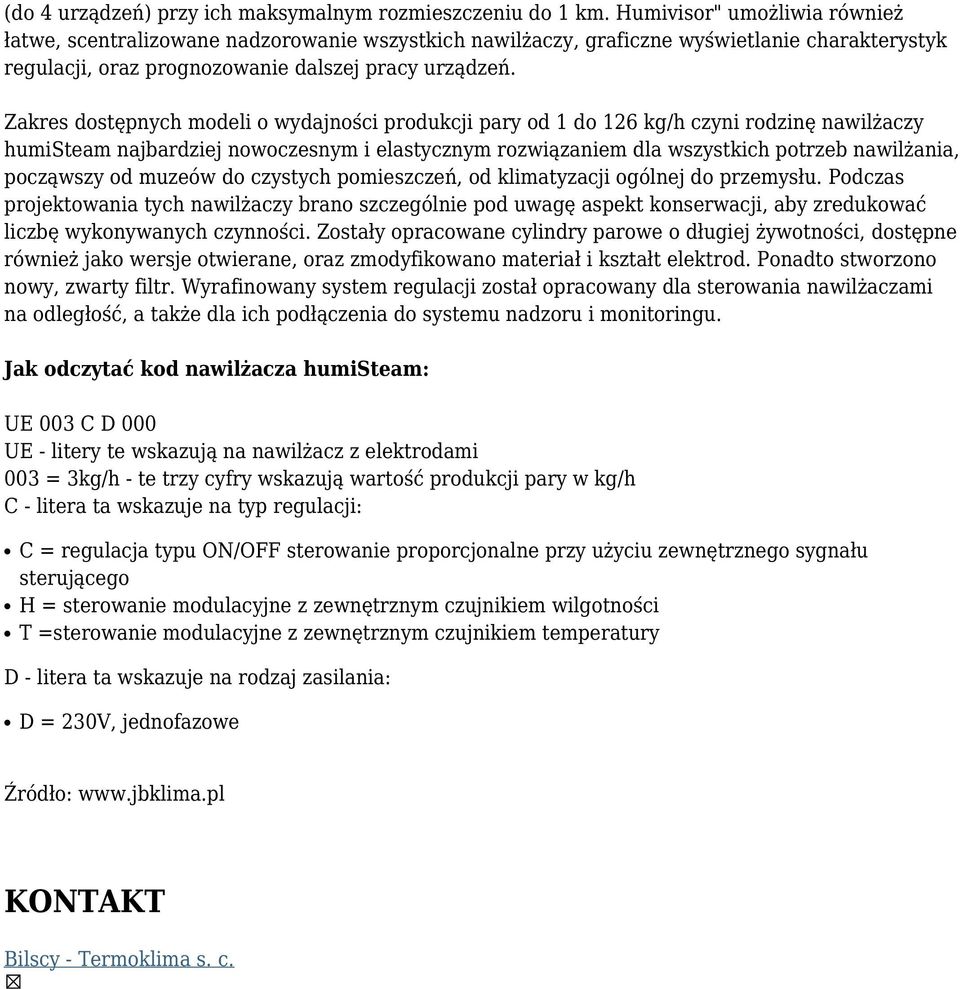

8 (do 4 urządzeń) przy ich maksymalnym rozmieszczeniu do 1 km. Humivisor" umożliwia również łatwe, scentralizowane nadzorowanie wszystkich nawilżaczy, graficzne wyświetlanie charakterystyk regulacji, oraz prognozowanie dalszej pracy urządzeń. Zakres dostępnych modeli o wydajności produkcji pary od 1 do 126 kg/h czyni rodzinę nawilżaczy humisteam najbardziej nowoczesnym i elastycznym rozwiązaniem dla wszystkich potrzeb nawilżania, począwszy od muzeów do czystych pomieszczeń, od klimatyzacji ogólnej do przemysłu. Podczas projektowania tych nawilżaczy brano szczególnie pod uwagę aspekt konserwacji, aby zredukować liczbę wykonywanych czynności. Zostały opracowane cylindry parowe o długiej żywotności, dostępne również jako wersje otwierane, oraz zmodyfikowano materiał i kształt elektrod. Ponadto stworzono nowy, zwarty filtr. Wyrafinowany system regulacji został opracowany dla sterowania nawilżaczami na odległość, a także dla ich podłączenia do systemu nadzoru i monitoringu. Jak odczytać kod nawilżacza humisteam: UE 003 C D 000 UE - litery te wskazują na nawilżacz z elektrodami 003 = 3kg/h - te trzy cyfry wskazują wartość produkcji pary w kg/h C - litera ta wskazuje na typ regulacji: C = regulacja typu ON/OFF sterowanie proporcjonalne przy użyciu zewnętrznego sygnału sterującego H = sterowanie modulacyjne z zewnętrznym czujnikiem wilgotności T =sterowanie modulacyjne z zewnętrznym czujnikiem temperatury D - litera ta wskazuje na rodzaj zasilania: D = 230V, jednofazowe Źródło: KONTAKT Bilscy - Termoklima s. c.
