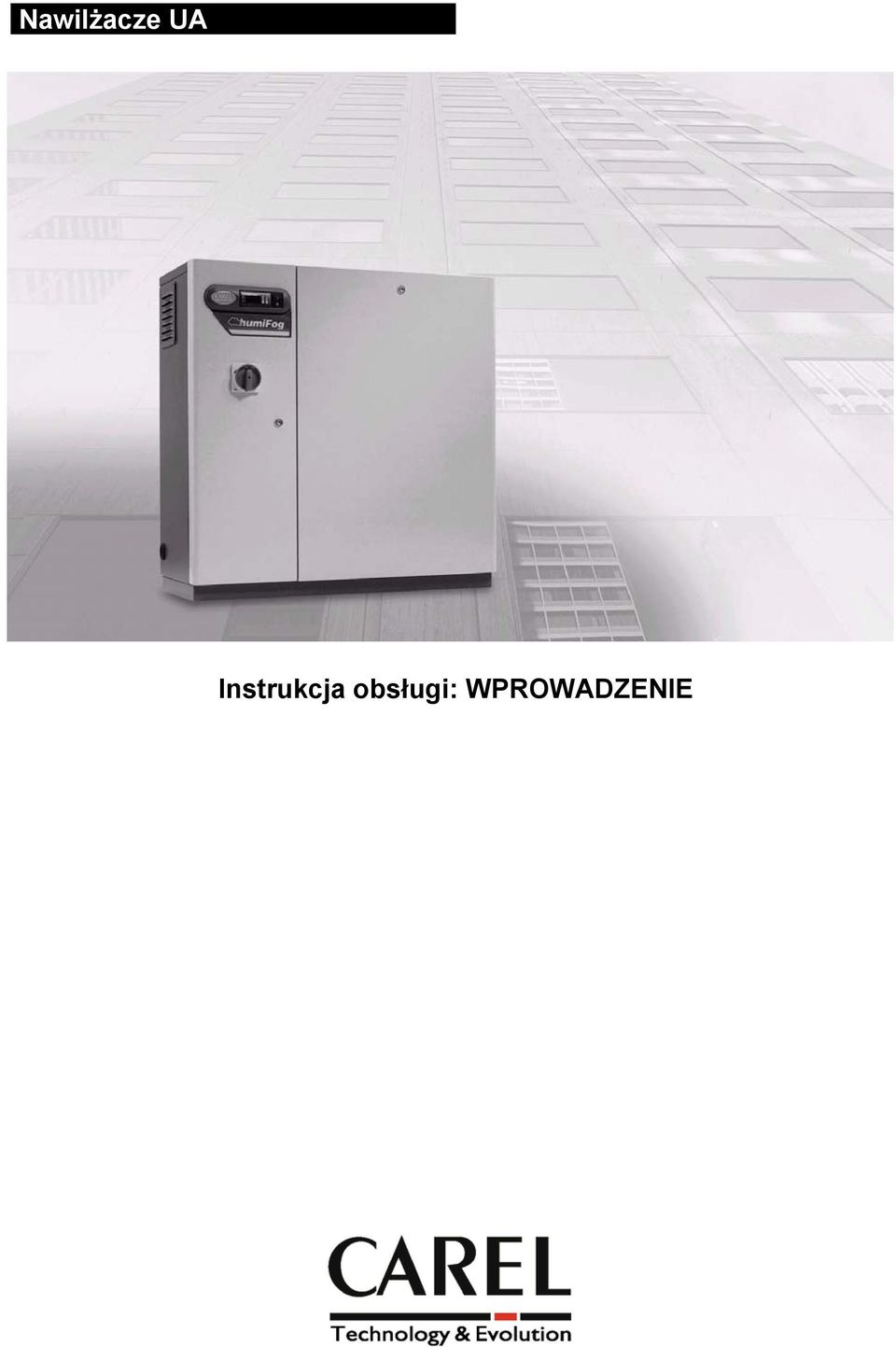

1 Nawilżacze UA Instrukcja obsługi: WPROWADZENIE

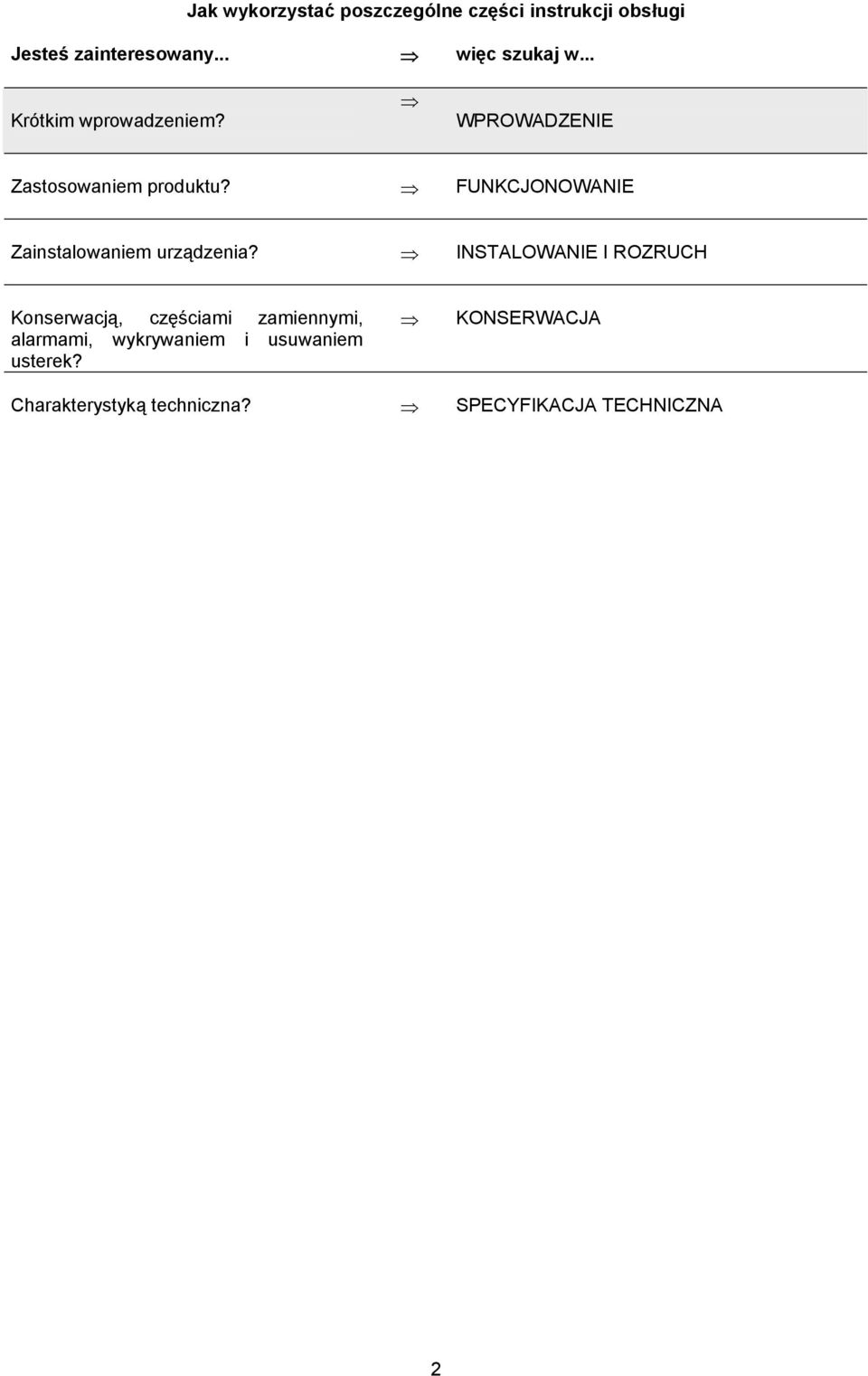

2 Jak wykorzystać poszczególne części instrukcji obsługi Jesteś zainteresowany... więc szukaj w... Krótkim wprowadzeniem? WPROWADZENIE Zastosowaniem produktu? FUNKCJONOWANIE Zainstalowaniem urządzenia? INSTALOWANIE I ROZRUCH Konserwacją, częściami zamiennymi, alarmami, wykrywaniem i usuwaniem usterek? KONSERWACJA Charakterystyką techniczna? SPECYFIKACJA TECHNICZNA 2

3 Chcemy zaoszczędzić Twój czas i pieniądze! Możemy zapewnić, że przeczytanie tej instrukcji gwarantuje prawidłowe zainstalowanie, oraz bezpieczne zastosowanie opisanego produktu. Ważne Przed zainstalowaniem lub przenoszeniem urządzenia proszę uważnie przeczytać, a następnie stosować się do zaleceń, oraz zasad bezpieczeństwa opisanych w tej instrukcji, a także do wskazówek zawartych na tabliczkach umieszczonych na nawilżaczu. Urządzenie zostało zaprojektowane wyłącznie dla bezpośredniego nawilżania kanałowego oraz dla central klimatyzacyjnych przy wykorzystaniu kolektora rozpylającego. Zainstalowanie, obsługa i konserwacja urządzenia musi być wykonywana zgodnie ze wskazówkami opisanymi w części: KONSERWACJA, oraz INSTALOWANIE I ROZRUCH, a także według informacji podanych na tabliczkach umieszczonych na urządzeniu. Wszelkie zastosowanie, oraz modyfikacje urządzenia, które nie są autoryzowane przez firmę CAREL S.p.A. są niedopuszczalne. Warunki otoczenia, oraz zasilanie musi być zgodne ze specyfikacją urządzenia. Przed dostępem do wewnętrznych elementów urządzenia należy odłączyć zasilanie elektryczne. Urządzenie musi być zainstalowane zgodnie z lokalnymi przepisami bezpieczeństwa. Odpowiedzialność za szkody lub uszkodzenia spowodowane przez nieprawidłowe zastosowanie urządzenia spada wyłącznie na użytkownika. Proszę zwrócić uwagę, że urządzenie zawiera elementy pod napięciem elektrycznym, oraz znajdujące się pod wysokim ciśnieniem. Z przyczyn higienicznych system nawilżania humifog musi być zainstalowany z tacą na skropliny z odprowadzeniem wody pod częścią nawilżania, oraz z oddzielaczem skroplin umieszczonym na końcu części nawilżania, aby zatrzymać krople wody nie zaabsorbowane w nadmuchiwanym powietrzu. Wszelkie czynności związane z konserwacją muszą być przeprowadzane przez specjalistów/wykwalifikowany personel, który jest zaznajomiony z niezbędnymi środkami bezpieczeństwa. Nawilżacz jest wykonany z elementów metalowych i z tworzywa sztucznego. Wszystkie te elementy muszą być zutylizowane zgodnie z lokalnymi przepisami utylizacji odpadów i zanieczyszczeń. Gwarancja na materiały: 2 lata (od daty produkcji). Certyfikacja: jakość i bezpieczeństwo produktów firmy CAREL jest zagwarantowana przez certyfikat ISO 9001 systemu projektowania i produkcji, oraz znaku: 3

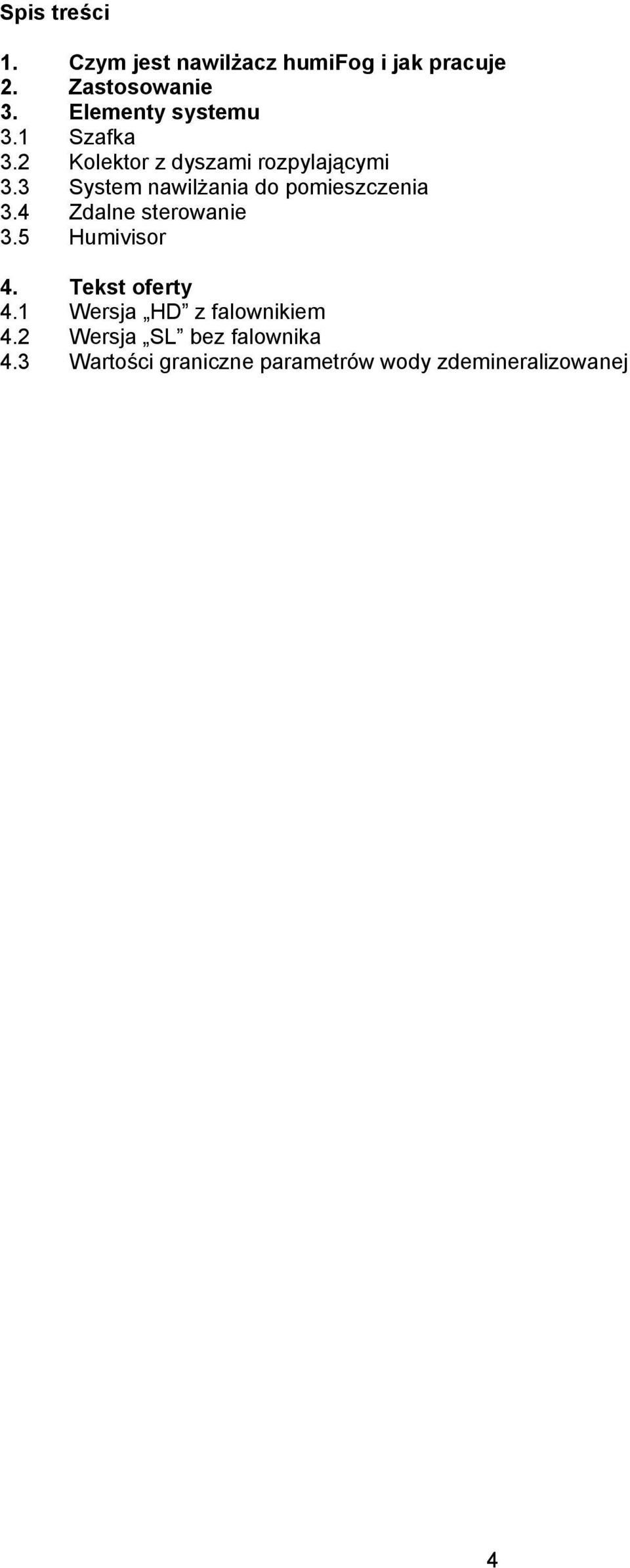

4 Spis treści 1. Czym jest nawilżacz humifog i jak pracuje 2. Zastosowanie 3. Elementy systemu 3.1 Szafka 3.2 Kolektor z dyszami rozpylającymi 3.3 System nawilżania do pomieszczenia 3.4 Zdalne sterowanie 3.5 Humivisor 4. Tekst oferty 4.1 Wersja HD z falownikiem 4.2 Wersja SL bez falownika 4.3 Wartości graniczne parametrów wody zdemineralizowanej 4

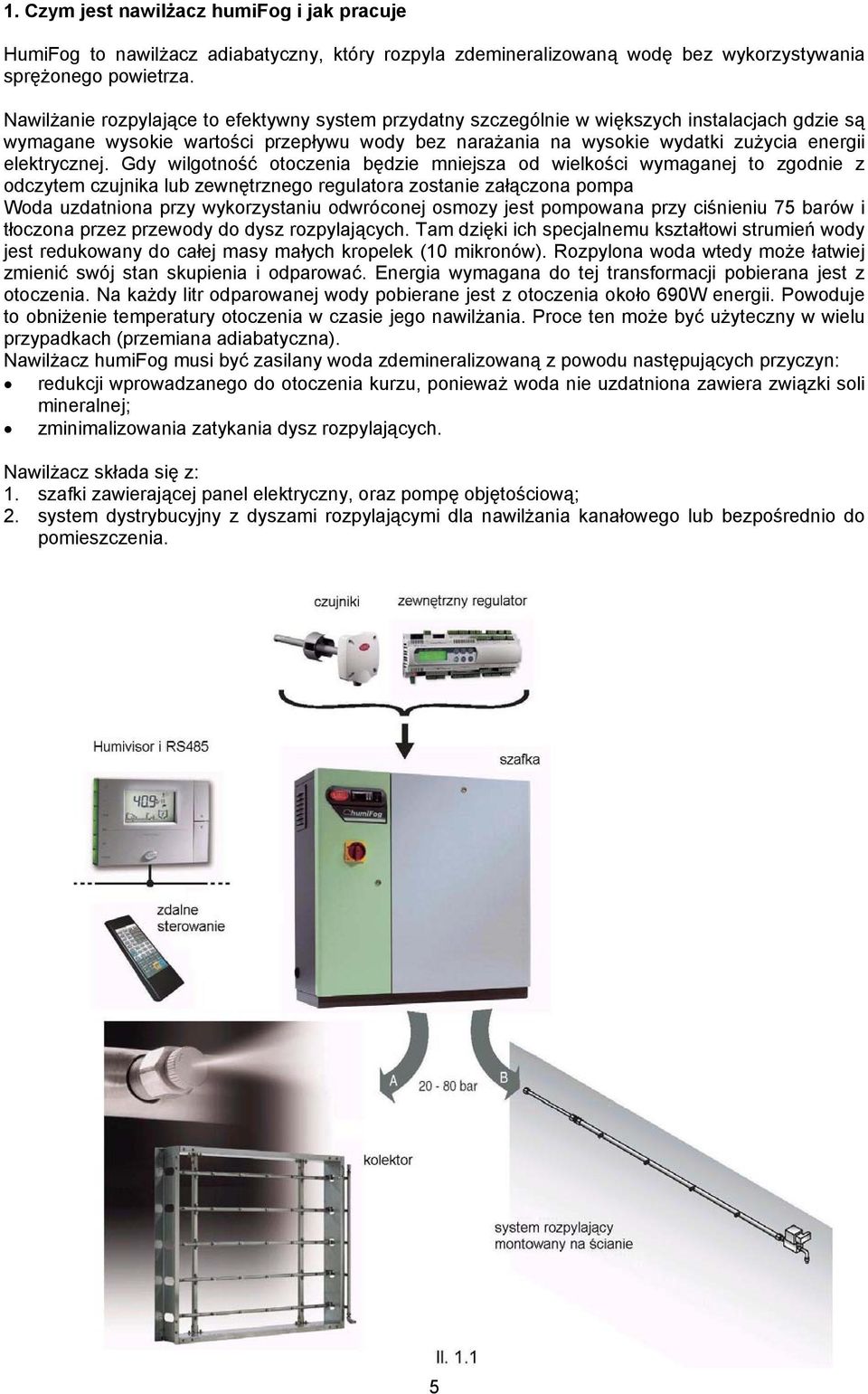

5 1. Czym jest nawilżacz humifog i jak pracuje HumiFog to nawilżacz adiabatyczny, który rozpyla zdemineralizowaną wodę bez wykorzystywania sprężonego powietrza. Nawilżanie rozpylające to efektywny system przydatny szczególnie w większych instalacjach gdzie są wymagane wysokie wartości przepływu wody bez narażania na wysokie wydatki zużycia energii elektrycznej. Gdy wilgotność otoczenia będzie mniejsza od wielkości wymaganej to zgodnie z odczytem czujnika lub zewnętrznego regulatora zostanie załączona pompa Woda uzdatniona przy wykorzystaniu odwróconej osmozy jest pompowana przy ciśnieniu 75 barów i tłoczona przez przewody do dysz rozpylających. Tam dzięki ich specjalnemu kształtowi strumień wody jest redukowany do całej masy małych kropelek (10 mikronów). Rozpylona woda wtedy może łatwiej zmienić swój stan skupienia i odparować. Energia wymagana do tej transformacji pobierana jest z otoczenia. Na każdy litr odparowanej wody pobierane jest z otoczenia około 690W energii. Powoduje to obniżenie temperatury otoczenia w czasie jego nawilżania. Proce ten może być użyteczny w wielu przypadkach (przemiana adiabatyczna). Nawilżacz humifog musi być zasilany woda zdemineralizowaną z powodu następujących przyczyn: redukcji wprowadzanego do otoczenia kurzu, ponieważ woda nie uzdatniona zawiera związki soli mineralnej; zminimalizowania zatykania dysz rozpylających. Nawilżacz składa się z: 1. szafki zawierającej panel elektryczny, oraz pompę objętościową; 2. system dystrybucyjny z dyszami rozpylającymi dla nawilżania kanałowego lub bezpośrednio do pomieszczenia. 5

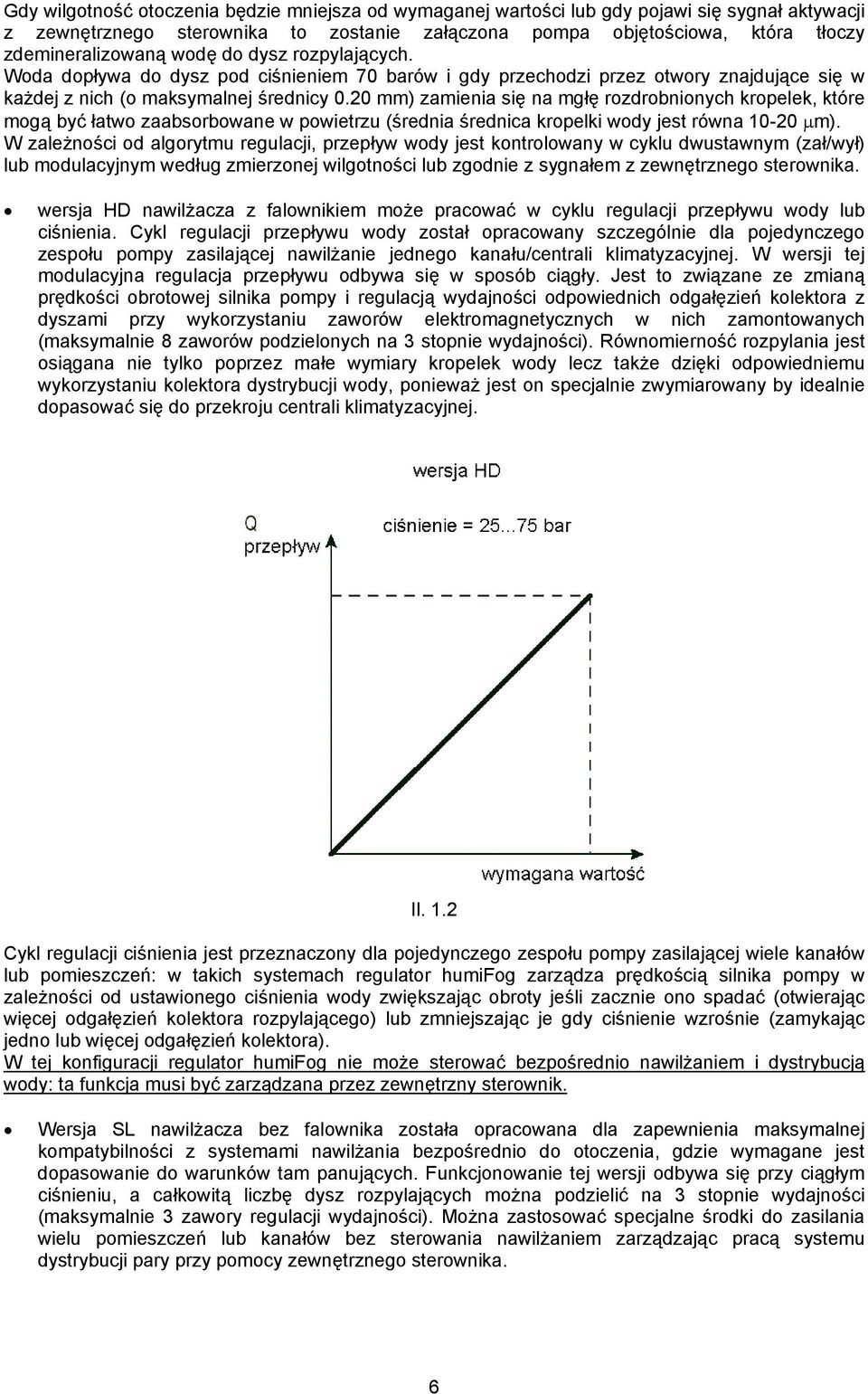

6 Gdy wilgotność otoczenia będzie mniejsza od wymaganej wartości lub gdy pojawi się sygnał aktywacji z zewnętrznego sterownika to zostanie załączona pompa objętościowa, która tłoczy zdemineralizowaną wodę do dysz rozpylających. Woda dopływa do dysz pod ciśnieniem 70 barów i gdy przechodzi przez otwory znajdujące się w każdej z nich (o maksymalnej średnicy 0.20 mm) zamienia się na mgłę rozdrobnionych kropelek, które mogą być łatwo zaabsorbowane w powietrzu (średnia średnica kropelki wody jest równa μm). W zależności od algorytmu regulacji, przepływ wody jest kontrolowany w cyklu dwustawnym (zał/wył) lub modulacyjnym według zmierzonej wilgotności lub zgodnie z sygnałem z zewnętrznego sterownika. wersja HD nawilżacza z falownikiem może pracować w cyklu regulacji przepływu wody lub ciśnienia. Cykl regulacji przepływu wody został opracowany szczególnie dla pojedynczego zespołu pompy zasilającej nawilżanie jednego kanału/centrali klimatyzacyjnej. W wersji tej modulacyjna regulacja przepływu odbywa się w sposób ciągły. Jest to związane ze zmianą prędkości obrotowej silnika pompy i regulacją wydajności odpowiednich odgałęzień kolektora z dyszami przy wykorzystaniu zaworów elektromagnetycznych w nich zamontowanych (maksymalnie 8 zaworów podzielonych na 3 stopnie wydajności). Równomierność rozpylania jest osiągana nie tylko poprzez małe wymiary kropelek wody lecz także dzięki odpowiedniemu wykorzystaniu kolektora dystrybucji wody, ponieważ jest on specjalnie zwymiarowany by idealnie dopasować się do przekroju centrali klimatyzacyjnej. Il. 1.2 Cykl regulacji ciśnienia jest przeznaczony dla pojedynczego zespołu pompy zasilającej wiele kanałów lub pomieszczeń: w takich systemach regulator humifog zarządza prędkością silnika pompy w zależności od ustawionego ciśnienia wody zwiększając obroty jeśli zacznie ono spadać (otwierając więcej odgałęzień kolektora rozpylającego) lub zmniejszając je gdy ciśnienie wzrośnie (zamykając jedno lub więcej odgałęzień kolektora). W tej konfiguracji regulator humifog nie może sterować bezpośrednio nawilżaniem i dystrybucją wody: ta funkcja musi być zarządzana przez zewnętrzny sterownik. Wersja SL nawilżacza bez falownika została opracowana dla zapewnienia maksymalnej kompatybilności z systemami nawilżania bezpośrednio do otoczenia, gdzie wymagane jest dopasowanie do warunków tam panujących. Funkcjonowanie tej wersji odbywa się przy ciągłym ciśnieniu, a całkowitą liczbę dysz rozpylających można podzielić na 3 stopnie wydajności (maksymalnie 3 zawory regulacji wydajności). Można zastosować specjalne środki do zasilania wielu pomieszczeń lub kanałów bez sterowania nawilżaniem zarządzając pracą systemu dystrybucji pary przy pomocy zewnętrznego sterownika. 6

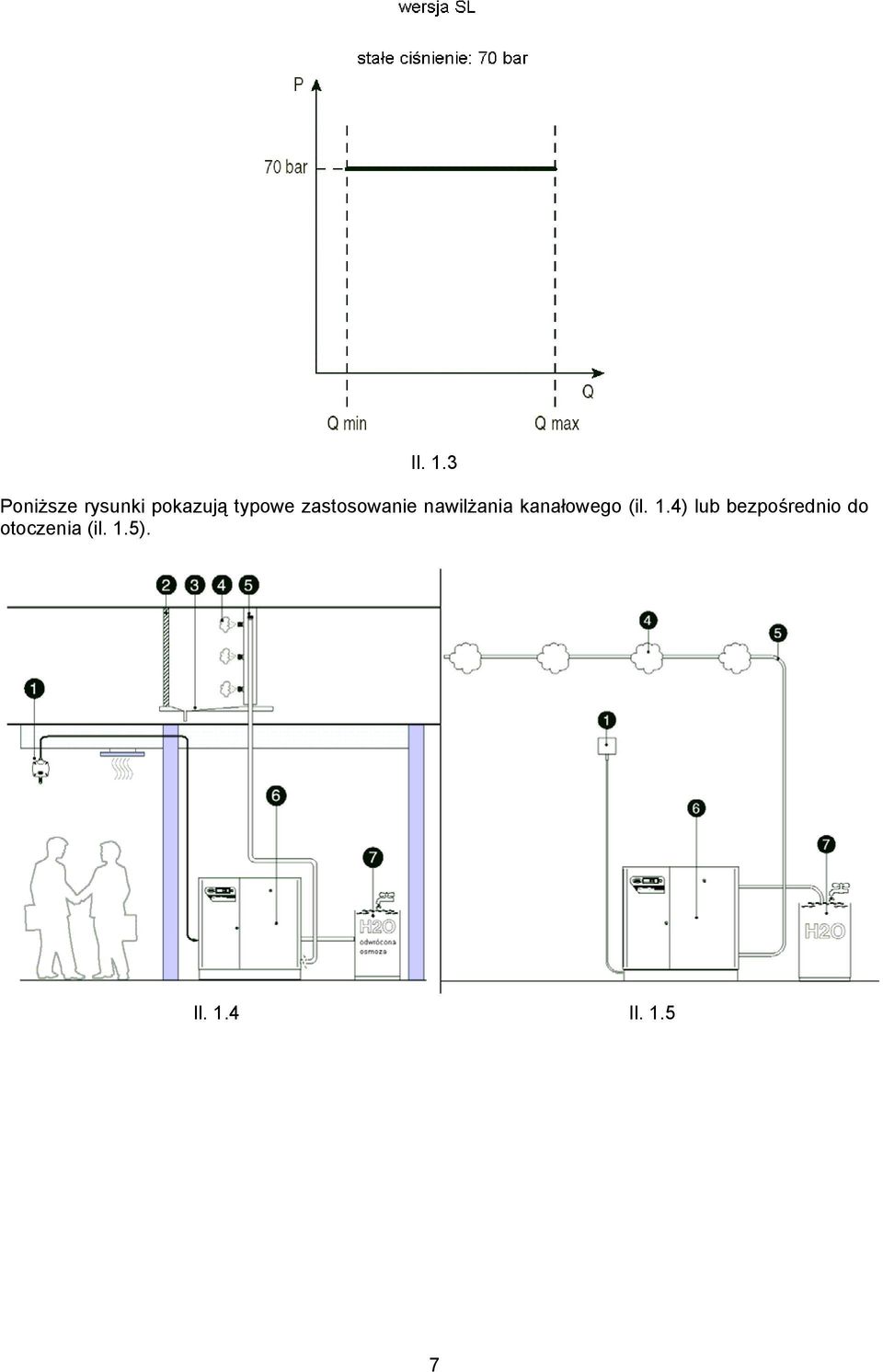

7 Il. 1.3 Poniższe rysunki pokazują typowe zastosowanie nawilżania kanałowego (il. 1.4) lub bezpośrednio do otoczenia (il. 1.5). Il. 1.4 Il

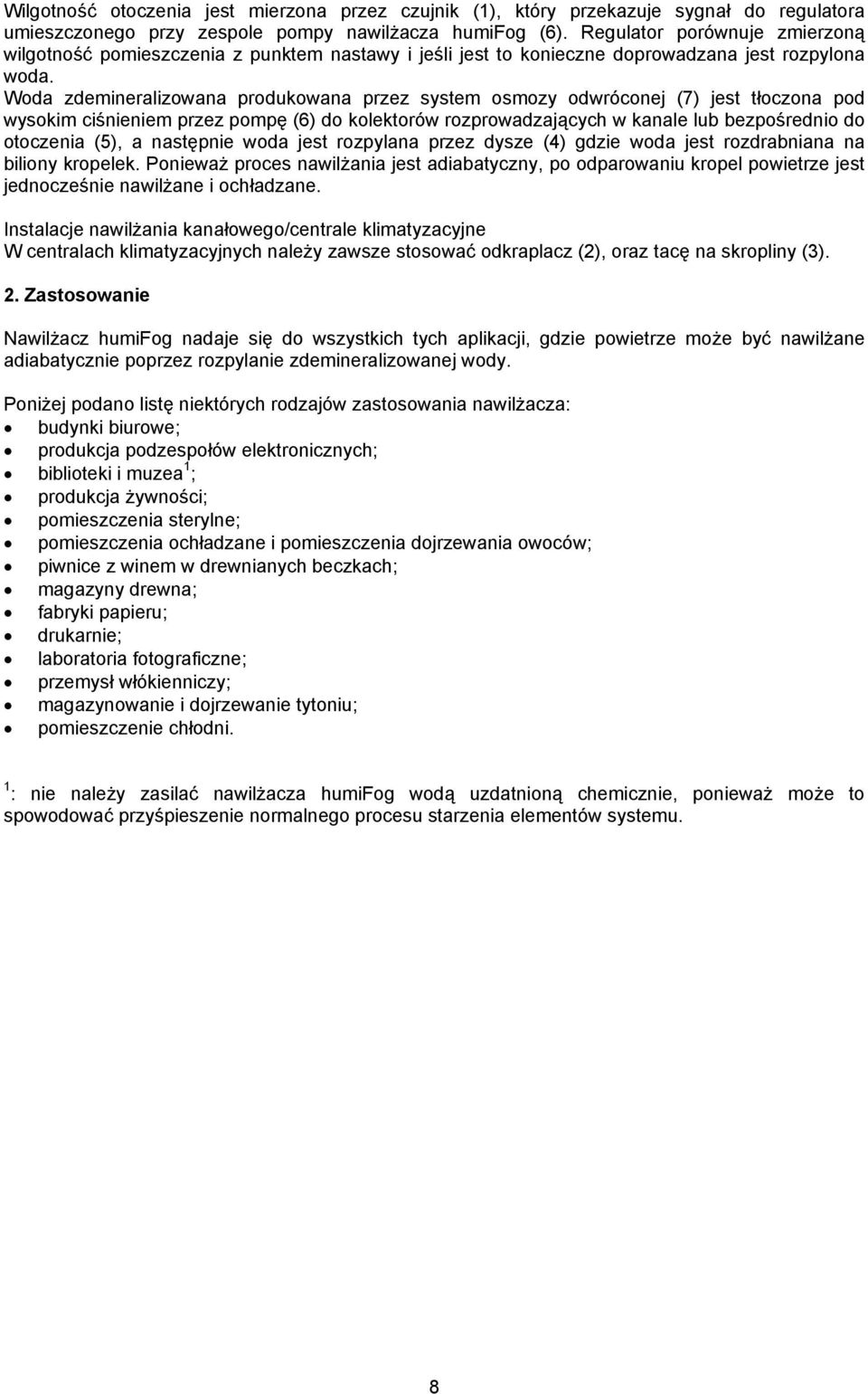

8 Wilgotność otoczenia jest mierzona przez czujnik (1), który przekazuje sygnał do regulatora umieszczonego przy zespole pompy nawilżacza humifog (6). Regulator porównuje zmierzoną wilgotność pomieszczenia z punktem nastawy i jeśli jest to konieczne doprowadzana jest rozpylona woda. Woda zdemineralizowana produkowana przez system osmozy odwróconej (7) jest tłoczona pod wysokim ciśnieniem przez pompę (6) do kolektorów rozprowadzających w kanale lub bezpośrednio do otoczenia (5), a następnie woda jest rozpylana przez dysze (4) gdzie woda jest rozdrabniana na biliony kropelek. Ponieważ proces nawilżania jest adiabatyczny, po odparowaniu kropel powietrze jest jednocześnie nawilżane i ochładzane. Instalacje nawilżania kanałowego/centrale klimatyzacyjne W centralach klimatyzacyjnych należy zawsze stosować odkraplacz (2), oraz tacę na skropliny (3). 2. Zastosowanie Nawilżacz humifog nadaje się do wszystkich tych aplikacji, gdzie powietrze może być nawilżane adiabatycznie poprzez rozpylanie zdemineralizowanej wody. Poniżej podano listę niektórych rodzajów zastosowania nawilżacza: budynki biurowe; produkcja podzespołów elektronicznych; biblioteki i muzea 1 ; produkcja żywności; pomieszczenia sterylne; pomieszczenia ochładzane i pomieszczenia dojrzewania owoców; piwnice z winem w drewnianych beczkach; magazyny drewna; fabryki papieru; drukarnie; laboratoria fotograficzne; przemysł włókienniczy; magazynowanie i dojrzewanie tytoniu; pomieszczenie chłodni. 1 : nie należy zasilać nawilżacza humifog wodą uzdatnioną chemicznie, ponieważ może to spowodować przyśpieszenie normalnego procesu starzenia elementów systemu. 8

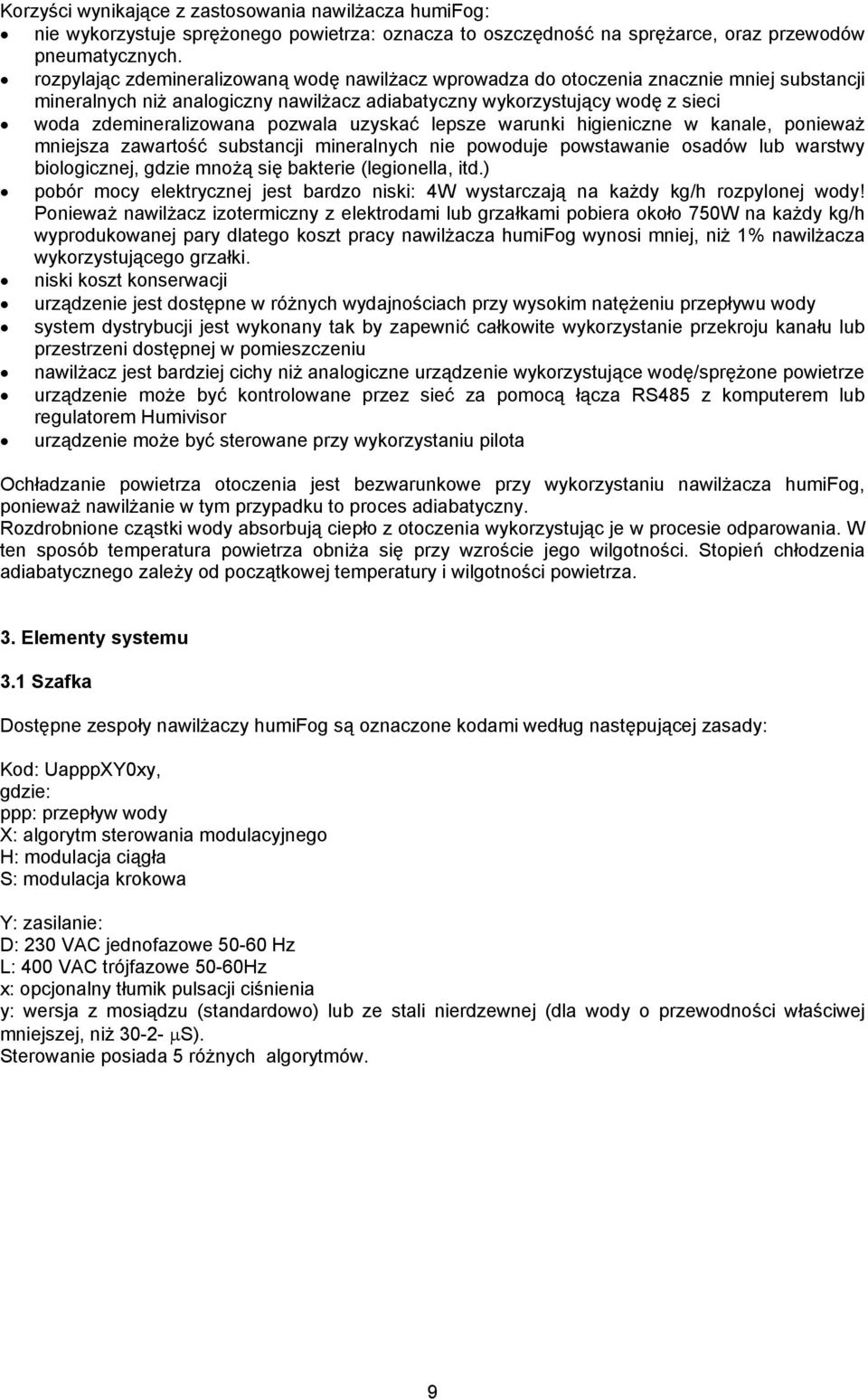

9 Korzyści wynikające z zastosowania nawilżacza humifog: nie wykorzystuje sprężonego powietrza: oznacza to oszczędność na sprężarce, oraz przewodów pneumatycznych. rozpylając zdemineralizowaną wodę nawilżacz wprowadza do otoczenia znacznie mniej substancji mineralnych niż analogiczny nawilżacz adiabatyczny wykorzystujący wodę z sieci woda zdemineralizowana pozwala uzyskać lepsze warunki higieniczne w kanale, ponieważ mniejsza zawartość substancji mineralnych nie powoduje powstawanie osadów lub warstwy biologicznej, gdzie mnożą się bakterie (legionella, itd.) pobór mocy elektrycznej jest bardzo niski: 4W wystarczają na każdy kg/h rozpylonej wody! Ponieważ nawilżacz izotermiczny z elektrodami lub grzałkami pobiera około 750W na każdy kg/h wyprodukowanej pary dlatego koszt pracy nawilżacza humifog wynosi mniej, niż 1% nawilżacza wykorzystującego grzałki. niski koszt konserwacji urządzenie jest dostępne w różnych wydajnościach przy wysokim natężeniu przepływu wody system dystrybucji jest wykonany tak by zapewnić całkowite wykorzystanie przekroju kanału lub przestrzeni dostępnej w pomieszczeniu nawilżacz jest bardziej cichy niż analogiczne urządzenie wykorzystujące wodę/sprężone powietrze urządzenie może być kontrolowane przez sieć za pomocą łącza RS485 z komputerem lub regulatorem Humivisor urządzenie może być sterowane przy wykorzystaniu pilota Ochładzanie powietrza otoczenia jest bezwarunkowe przy wykorzystaniu nawilżacza humifog, ponieważ nawilżanie w tym przypadku to proces adiabatyczny. Rozdrobnione cząstki wody absorbują ciepło z otoczenia wykorzystując je w procesie odparowania. W ten sposób temperatura powietrza obniża się przy wzroście jego wilgotności. Stopień chłodzenia adiabatycznego zależy od początkowej temperatury i wilgotności powietrza. 3. Elementy systemu 3.1 Szafka Dostępne zespoły nawilżaczy humifog są oznaczone kodami według następującej zasady: Kod: UapppXY0xy, gdzie: ppp: przepływ wody X: algorytm sterowania modulacyjnego H: modulacja ciągła S: modulacja krokowa Y: zasilanie: D: 230 VAC jednofazowe Hz L: 400 VAC trójfazowe 50-60Hz x: opcjonalny tłumik pulsacji ciśnienia y: wersja z mosiądzu (standardowo) lub ze stali nierdzewnej (dla wody o przewodności właściwej mniejszej, niż μs). Sterowanie posiada 5 różnych algorytmów. 9

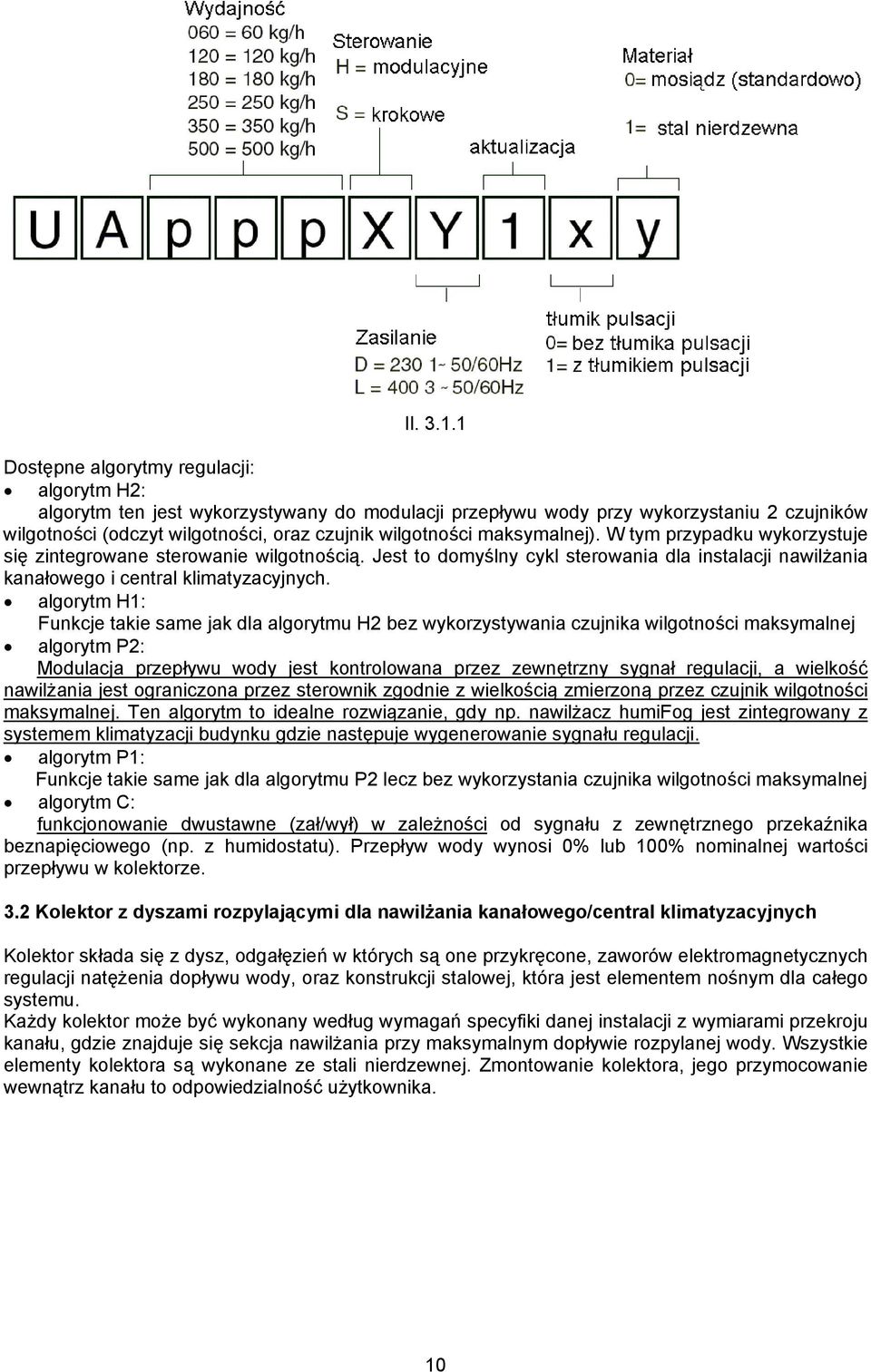

10 Il Dostępne algorytmy regulacji: algorytm H2: algorytm ten jest wykorzystywany do modulacji przepływu wody przy wykorzystaniu 2 czujników wilgotności (odczyt wilgotności, oraz czujnik wilgotności maksymalnej). W tym przypadku wykorzystuje się zintegrowane sterowanie wilgotnością. Jest to domyślny cykl sterowania dla instalacji nawilżania kanałowego i central klimatyzacyjnych. algorytm H1: Funkcje takie same jak dla algorytmu H2 bez wykorzystywania czujnika wilgotności maksymalnej algorytm P2: Modulacja przepływu wody jest kontrolowana przez zewnętrzny sygnał regulacji, a wielkość nawilżania jest ograniczona przez sterownik zgodnie z wielkością zmierzoną przez czujnik wilgotności maksymalnej. Ten algorytm to idealne rozwiązanie, gdy np. nawilżacz humifog jest zintegrowany z systemem klimatyzacji budynku gdzie następuje wygenerowanie sygnału regulacji. algorytm P1: Funkcje takie same jak dla algorytmu P2 lecz bez wykorzystania czujnika wilgotności maksymalnej algorytm C: funkcjonowanie dwustawne (zał/wył) w zależności od sygnału z zewnętrznego przekaźnika beznapięciowego (np. z humidostatu). Przepływ wody wynosi 0% lub 100% nominalnej wartości przepływu w kolektorze. 3.2 Kolektor z dyszami rozpylającymi dla nawilżania kanałowego/central klimatyzacyjnych Kolektor składa się z dysz, odgałęzień w których są one przykręcone, zaworów elektromagnetycznych regulacji natężenia dopływu wody, oraz konstrukcji stalowej, która jest elementem nośnym dla całego systemu. Każdy kolektor może być wykonany według wymagań specyfiki danej instalacji z wymiarami przekroju kanału, gdzie znajduje się sekcja nawilżania przy maksymalnym dopływie rozpylanej wody. Wszystkie elementy kolektora są wykonane ze stali nierdzewnej. Zmontowanie kolektora, jego przymocowanie wewnątrz kanału to odpowiedzialność użytkownika. 10

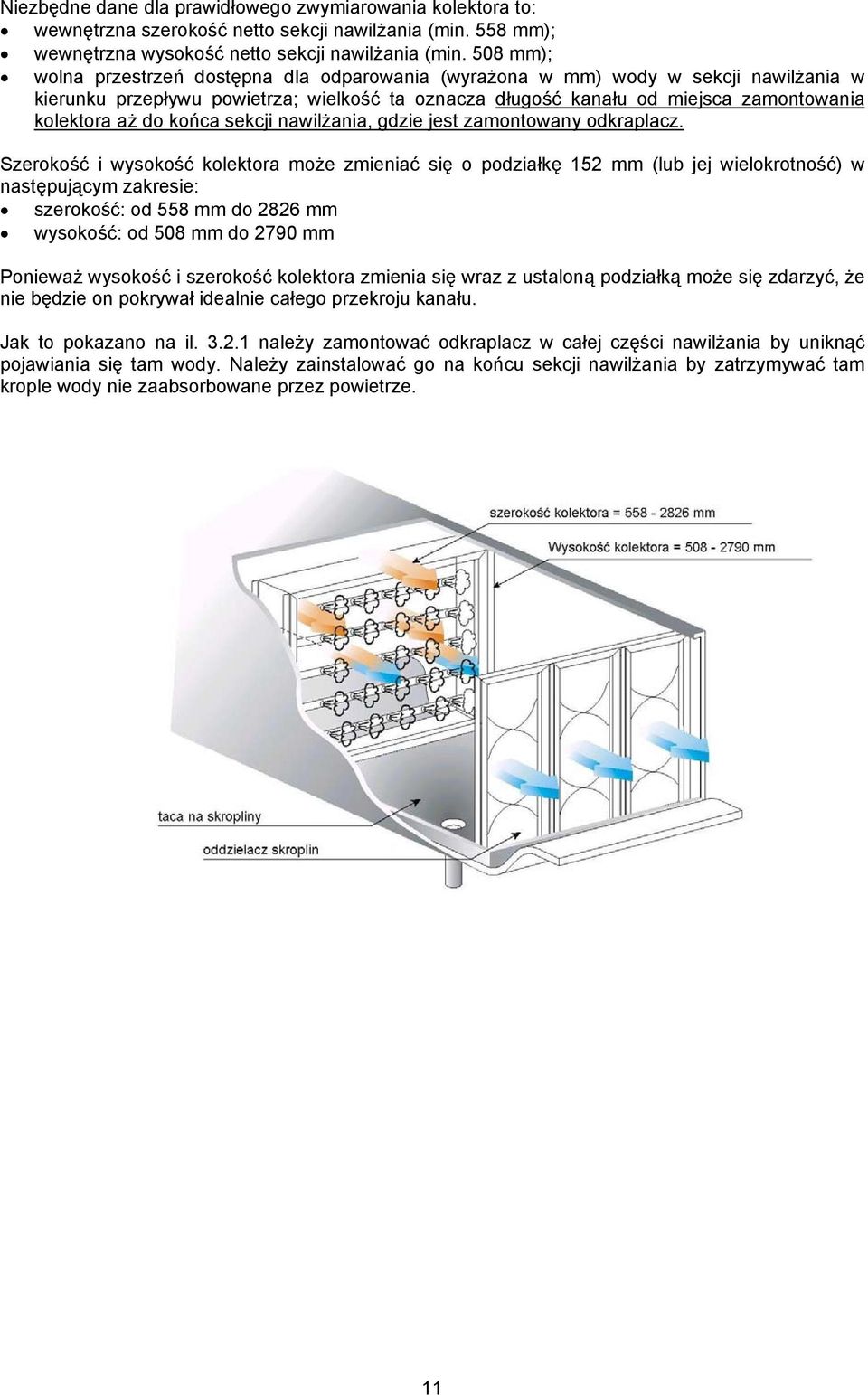

11 Niezbędne dane dla prawidłowego zwymiarowania kolektora to: wewnętrzna szerokość netto sekcji nawilżania (min. 558 mm); wewnętrzna wysokość netto sekcji nawilżania (min. 508 mm); wolna przestrzeń dostępna dla odparowania (wyrażona w mm) wody w sekcji nawilżania w kierunku przepływu powietrza; wielkość ta oznacza długość kanału od miejsca zamontowania kolektora aż do końca sekcji nawilżania, gdzie jest zamontowany odkraplacz. Szerokość i wysokość kolektora może zmieniać się o podziałkę 152 mm (lub jej wielokrotność) w następującym zakresie: szerokość: od 558 mm do 2826 mm wysokość: od 508 mm do 2790 mm Ponieważ wysokość i szerokość kolektora zmienia się wraz z ustaloną podziałką może się zdarzyć, że nie będzie on pokrywał idealnie całego przekroju kanału. Jak to pokazano na il należy zamontować odkraplacz w całej części nawilżania by uniknąć pojawiania się tam wody. Należy zainstalować go na końcu sekcji nawilżania by zatrzymywać tam krople wody nie zaabsorbowane przez powietrze. 11

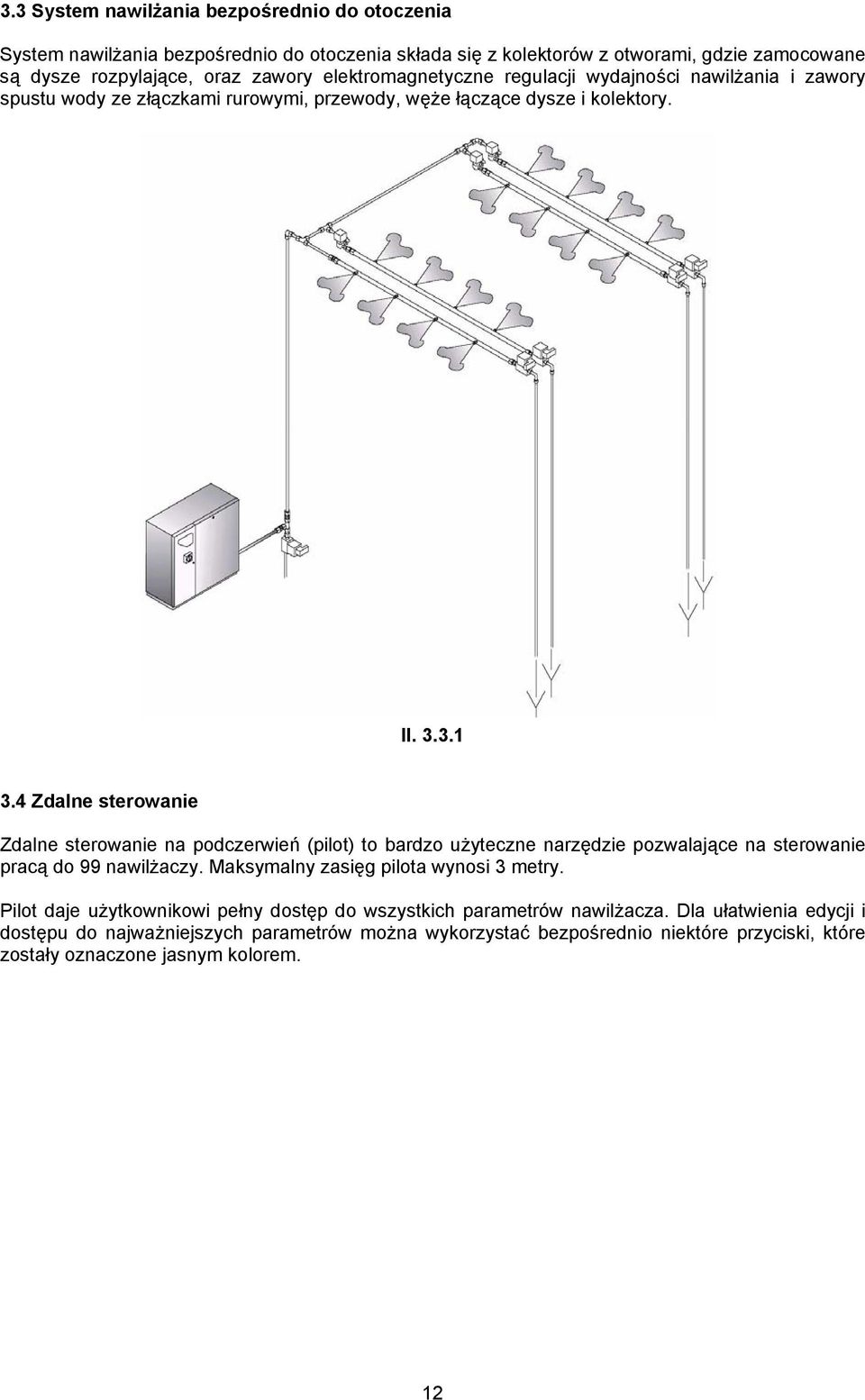

12 3.3 System nawilżania bezpośrednio do otoczenia System nawilżania bezpośrednio do otoczenia składa się z kolektorów z otworami, gdzie zamocowane są dysze rozpylające, oraz zawory elektromagnetyczne regulacji wydajności nawilżania i zawory spustu wody ze złączkami rurowymi, przewody, węże łączące dysze i kolektory. Il Zdalne sterowanie Zdalne sterowanie na podczerwień (pilot) to bardzo użyteczne narzędzie pozwalające na sterowanie pracą do 99 nawilżaczy. Maksymalny zasięg pilota wynosi 3 metry. Pilot daje użytkownikowi pełny dostęp do wszystkich parametrów nawilżacza. Dla ułatwienia edycji i dostępu do najważniejszych parametrów można wykorzystać bezpośrednio niektóre przyciski, które zostały oznaczone jasnym kolorem. 12

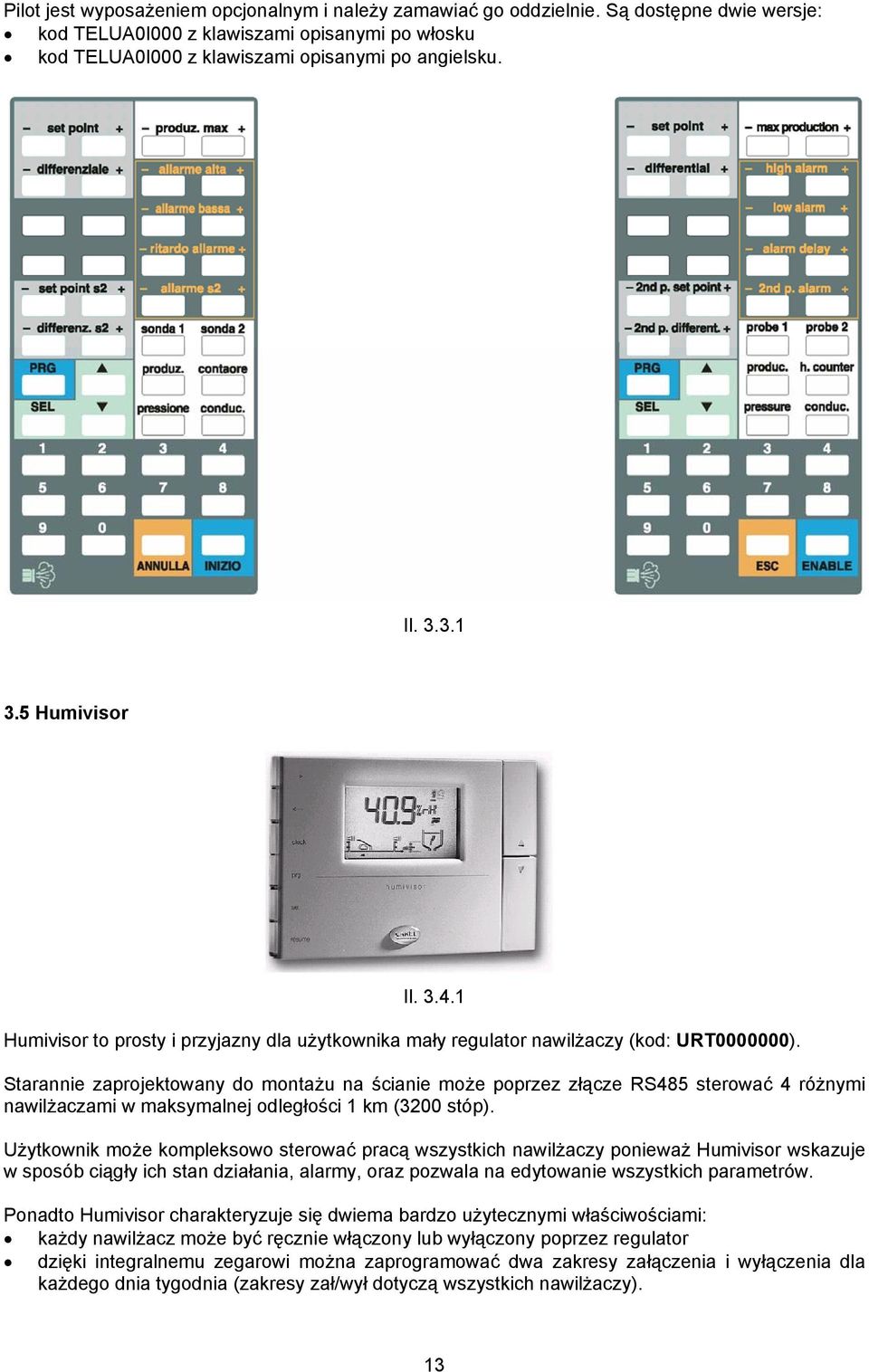

13 Pilot jest wyposażeniem opcjonalnym i należy zamawiać go oddzielnie. Są dostępne dwie wersje: kod TELUA0I000 z klawiszami opisanymi po włosku kod TELUA0I000 z klawiszami opisanymi po angielsku. Il Humivisor Il Humivisor to prosty i przyjazny dla użytkownika mały regulator nawilżaczy (kod: URT ). Starannie zaprojektowany do montażu na ścianie może poprzez złącze RS485 sterować 4 różnymi nawilżaczami w maksymalnej odległości 1 km (3200 stóp). Użytkownik może kompleksowo sterować pracą wszystkich nawilżaczy ponieważ Humivisor wskazuje w sposób ciągły ich stan działania, alarmy, oraz pozwala na edytowanie wszystkich parametrów. Ponadto Humivisor charakteryzuje się dwiema bardzo użytecznymi właściwościami: każdy nawilżacz może być ręcznie włączony lub wyłączony poprzez regulator dzięki integralnemu zegarowi można zaprogramować dwa zakresy załączenia i wyłączenia dla każdego dnia tygodnia (zakresy zał/wył dotyczą wszystkich nawilżaczy). 13

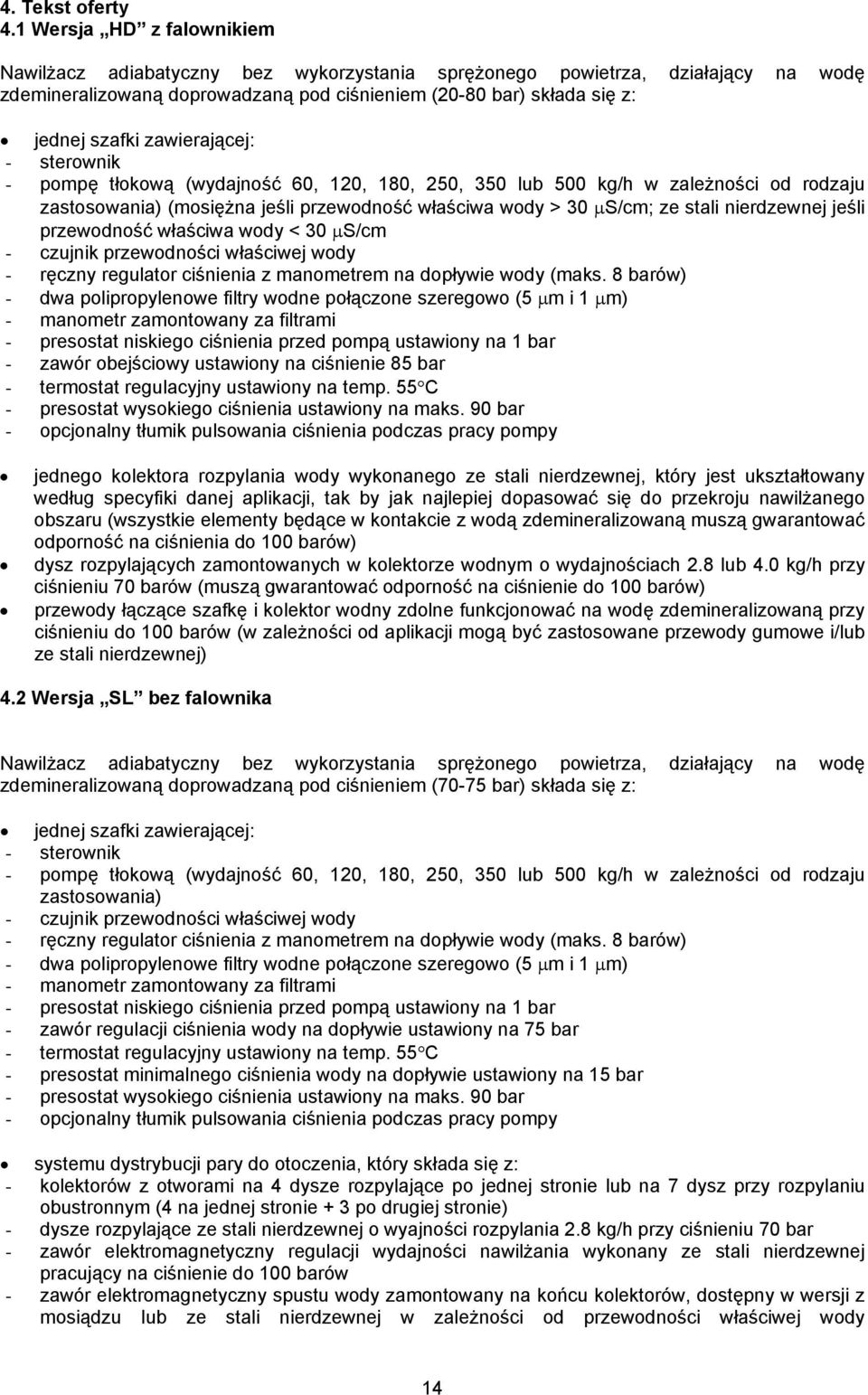

14 4. Tekst oferty 4.1 Wersja HD z falownikiem Nawilżacz adiabatyczny bez wykorzystania sprężonego powietrza, działający na wodę zdemineralizowaną doprowadzaną pod ciśnieniem (20-80 bar) składa się z: jednej szafki zawierającej: - sterownik - pompę tłokową (wydajność 60, 120, 180, 250, 350 lub 500 kg/h w zależności od rodzaju zastosowania) (mosiężna jeśli przewodność właściwa wody > 30 μs/cm; ze stali nierdzewnej jeśli przewodność właściwa wody < 30 μs/cm - czujnik przewodności właściwej wody - ręczny regulator ciśnienia z manometrem na dopływie wody (maks. 8 barów) - dwa polipropylenowe filtry wodne połączone szeregowo (5 μm i 1 μm) - manometr zamontowany za filtrami - presostat niskiego ciśnienia przed pompą ustawiony na 1 bar - zawór obejściowy ustawiony na ciśnienie 85 bar - termostat regulacyjny ustawiony na temp. 55 C - presostat wysokiego ciśnienia ustawiony na maks. 90 bar - opcjonalny tłumik pulsowania ciśnienia podczas pracy pompy jednego kolektora rozpylania wody wykonanego ze stali nierdzewnej, który jest ukształtowany według specyfiki danej aplikacji, tak by jak najlepiej dopasować się do przekroju nawilżanego obszaru (wszystkie elementy będące w kontakcie z wodą zdemineralizowaną muszą gwarantować odporność na ciśnienia do 100 barów) dysz rozpylających zamontowanych w kolektorze wodnym o wydajnościach 2.8 lub 4.0 kg/h przy ciśnieniu 70 barów (muszą gwarantować odporność na ciśnienie do 100 barów) przewody łączące szafkę i kolektor wodny zdolne funkcjonować na wodę zdemineralizowaną przy ciśnieniu do 100 barów (w zależności od aplikacji mogą być zastosowane przewody gumowe i/lub ze stali nierdzewnej) 4.2 Wersja SL bez falownika Nawilżacz adiabatyczny bez wykorzystania sprężonego powietrza, działający na wodę zdemineralizowaną doprowadzaną pod ciśnieniem (70-75 bar) składa się z: jednej szafki zawierającej: - sterownik - pompę tłokową (wydajność 60, 120, 180, 250, 350 lub 500 kg/h w zależności od rodzaju zastosowania) - czujnik przewodności właściwej wody - ręczny regulator ciśnienia z manometrem na dopływie wody (maks. 8 barów) - dwa polipropylenowe filtry wodne połączone szeregowo (5 μm i 1 μm) - manometr zamontowany za filtrami - presostat niskiego ciśnienia przed pompą ustawiony na 1 bar - zawór regulacji ciśnienia wody na dopływie ustawiony na 75 bar - termostat regulacyjny ustawiony na temp. 55 C - presostat minimalnego ciśnienia wody na dopływie ustawiony na 15 bar - presostat wysokiego ciśnienia ustawiony na maks. 90 bar - opcjonalny tłumik pulsowania ciśnienia podczas pracy pompy systemu dystrybucji pary do otoczenia, który składa się z: - kolektorów z otworami na 4 dysze rozpylające po jednej stronie lub na 7 dysz przy rozpylaniu obustronnym (4 na jednej stronie + 3 po drugiej stronie) - dysze rozpylające ze stali nierdzewnej o wyajności rozpylania 2.8 kg/h przy ciśnieniu 70 bar - zawór elektromagnetyczny regulacji wydajności nawilżania wykonany ze stali nierdzewnej pracujący na ciśnienie do 100 barów - zawór elektromagnetyczny spustu wody zamontowany na końcu kolektorów, dostępny w wersji z mosiądzu lub ze stali nierdzewnej w zależności od przewodności właściwej wody 14

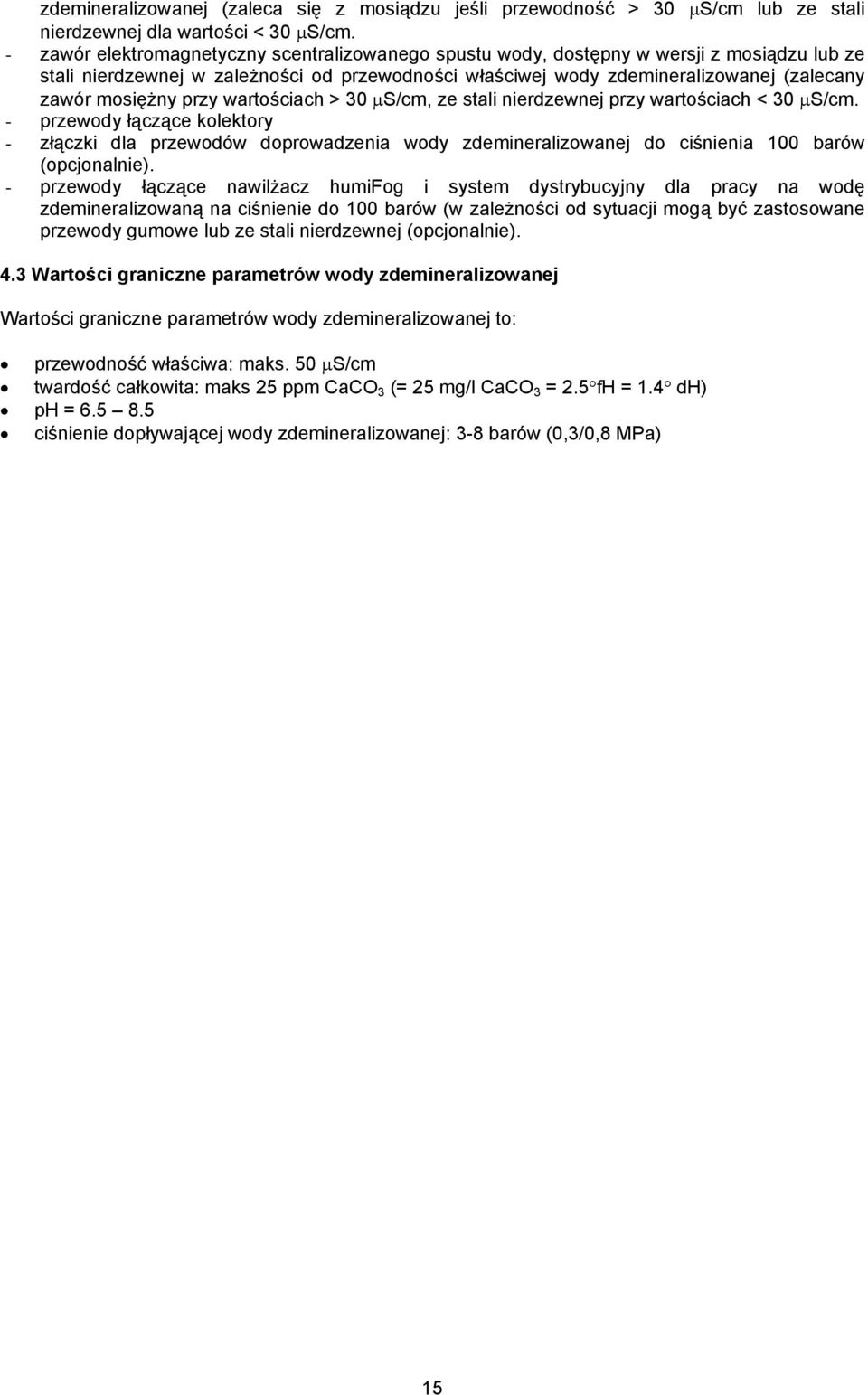

15 zdemineralizowanej (zaleca się z mosiądzu jeśli przewodność > 30 μs/cm lub ze stali nierdzewnej dla wartości < 30 μs/cm. - zawór elektromagnetyczny scentralizowanego spustu wody, dostępny w wersji z mosiądzu lub ze stali nierdzewnej w zależności od przewodności właściwej wody zdemineralizowanej (zalecany zawór mosiężny przy wartościach > 30 μs/cm, ze stali nierdzewnej przy wartościach < 30 μs/cm. - przewody łączące kolektory - złączki dla przewodów doprowadzenia wody zdemineralizowanej do ciśnienia 100 barów (opcjonalnie). - przewody łączące nawilżacz humifog i system dystrybucyjny dla pracy na wodę zdemineralizowaną na ciśnienie do 100 barów (w zależności od sytuacji mogą być zastosowane przewody gumowe lub ze stali nierdzewnej (opcjonalnie). 4.3 Wartości graniczne parametrów wody zdemineralizowanej Wartości graniczne parametrów wody zdemineralizowanej to: przewodność właściwa: maks. 50 μs/cm twardość całkowita: maks 25 ppm CaCO 3 (= 25 mg/l CaCO 3 = 2.5 fh = 1.4 dh) ph = ciśnienie dopływającej wody zdemineralizowanej: 3-8 barów (0,3/0,8 MPa) 15
