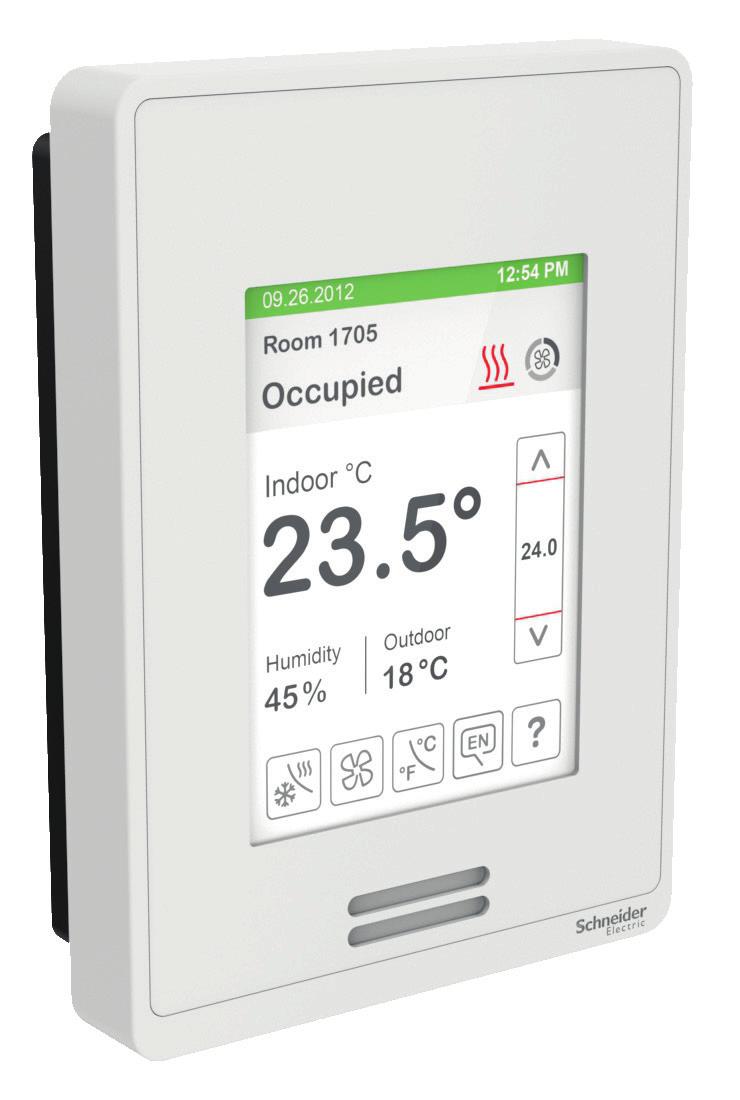

Regulator pomieszczeniowy SER8300 z modułem SC3500. Instrukcja obsługi

Transkrypt

1 Regulator pomieszczeniowy SER8300 z modułem SC3500 Instrukcja obsługi

2 2 Spis treści Instalacja SER8300 i SC Instalacja SER Instalacja SC Zestawienie złączy SER SC Połączenie SER8300 i SC3500:... 7 Przykład typowej aplikacji... 9 Obsługa panelu Wyświetlanie ustawień Ustawienia sieci Ustawienia sieci ZigBee Pro Ustawienia sieci BACnet Ustawienia nastawy Ustawienia wyświetlacza Interfejs użytkownika HMI Regulacja nastawy Opcje doboru koloru ekranu Dane techniczne... 25

3 3 Instalacja SER8300 i SC3500 Instalacja INSTALLATION SER8300 Preparation Otwórz urządzenie przez pociągnięcie do siebie spodu obudowy (Rys. Open 1). unit by pulling on bottom side of Terminal Equipment Controller (Fig. 1). Przed Read zainstalowaniem FCC ID and IC label dowolnego installed in bezprzewodowego cover before installing produktu, any wireless sprawdź product. FCC ID i IC na tabliczce znamionowej znajdującej się wewnątrz Ensure correct obudowy. side of base faces up. Sprawdź, czy podstawa jest prawidłowo zamontowana Location (napis TOP SIDE do góry). 1. Do not install on outside wall. Lokalizacja 2. Do not regulatora install in areas with direct heat source. 3. Do no install near any air discharge grill. 4. Nie Do instaluj not install na ścianie in areas zewnętrznej exposed to budynku. direct sunlight. 5. Nie Ensure instaluj Controller w miejscach has narażonych sufficient air na circulation. bezpośrednie 6. oddziaływanie Ensure wall źródeł surface ciepła. is flat and clean. Nie instaluj w pobliżu kratek wentylacyjnych. Installation Nie instaluj w miejscach narażonych na bezpośrednie 1. oddziaływanie Pull cables promieniowania 15 cm ( 6 ) out from słonecznego. wall. 2. Instaluj Align w base dobrze and wentylowanych mark location of pomieszczeniach. two mounting holes on wall. 3. Install anchors in wall. Instaluj na płaskiej i czystej powierzchni. 4. Insert cable in central hole of base. Instalacja 5. Insert screws in mounting holes on each side of base Wyciągnij Strip each ok. 15 wire cm 1/4 przewodów ( 0.6 cm) from ze ściany. end. 7. Insert each wire according to wiring chart (next page). 2. Ustaw podstawę i zaznacz otwory montażowe na ścianie. 8. Gently push excess wiring back into hole. 3. Zamontuj kołki rozporowe w ścianie. 9. Gently align cover to top of base and snap in place from bottom Umieść Install przewody security screw. w środkowym otworze podstawy. 5. Umieść śruby w otworach montażowych znajdujących się po obu stronach podstawy. 6. Usuń izolację z końcówek przewodów na długości ok. 0,6 cm. 7. Delikatnie wepchnij nadmiar przewodu do otworu. 8. Ostrożnie ustaw pokrywę na podstawie i zatrzaśnij dociskając jej spód. 9. Zainstaluj śrubę zabezpieczającą. Rysunek Figure-1 1 Open - Otwórz the cover obudowę Rysunek Figure-2 2 Install - Zamontuj the base podstawę Rysunek Figure-3 3 Reinstall - Zamontuj cover z powrotem obudowę

4 6. Strip each wire 1/4 ( 0.6 cm) from end. 7. Insert each wire according to wiring chart (next page). 8. Gently push excess wiring back into hole. 9. Gently align cover to top of base and snap in place from bottom. Regulator 10. Install security pomieszczeniowy screw. SER8300 z modułem SC UWAGA W przypadku wymiany pracującego regulatora należy opisać każdy przewód. Regulatory są urządzeniami elektronicznymi czułymi na statyczne wyładowania. Przed przystąpieniem do prac i instalacji regulatora należy usunąć z ciała ładunki elektrostatyczne. Zwarcie lub nieprawidłowe okablowanie mogą spowodować trwałe uszkodzenie regulatora lub innych urządzeń. Wszystkie regulatory serii SER8300 są przeznaczone wyłącznie do sterowania. Nie są przeznaczone do pracy jako urządzenia zabezpieczające. Próby modyfikacji lub użycie niezgodnie z przeznaczeniem grozi unieważnieniem gwarancji. Niniejsze urządzenie należy instalować w odległości co najmniej 20 cm od osób i nie należy go instalować w pobliżu anten lub innych nadajników. Instalacja SC3500 Wszystkie połączenia muszą być wykonane zgodnie z lokalnymi normami elektrycznymi. Przed przystąpieniem do instalacji, przeczytaj dokładnie poniższą instrukcję. W przeciwnym przypadku możesz uszkodzić produkt lub spowodować niebezpieczną sytuację. Instalacja musi zostać przeprowadzona przez wykwalifikowany personel. Przed instalacją urządzenia odłącz wszystkie źródła zasilania w celu uniknięcia porażenia elektrycznego. Moduł przekaźników SC3500 można zainstalować przy jednostce klimakonwektora na 3 sposoby: Przypadek 1: Instalacja w szafce elektrycznej klimakonwektora. 1. Przykręć wkrętami moduł w szafce klimakonwektora wykorzystując otwory w uchwytach montażowych modułu. 2. W przypadku braku wystarczającej ilości miejsca, należy odciąć jeden lub oba uchwyty montażowe modułu. 3. Temperatura w szafce nie powinna przekraczać 50 C. Przypadek 2: Instalacja na zewnątrz puszki elektroinstalacyjnej i szafki elektrycznej klimakonwektora. 1. W celu połączenia modułu przekaźników do puszki lub szafki klimakonwektora wykorzystaj nakrętkę blokującą dołączoną do modułu SC3500. Przypadek 3: Instalacja w zamkniętej puszce elektroinstalacyjnej niskiego napięcia. 1. W przypadku braku wystarczającej ilości miejsca, należy odciąć jeden lub oba uchwyty montażowe modułu. 2. W celu połączenia modułu przekaźników do puszki lub szafki klimakonwektora wykorzystaj nakrętkę blokującą dołączoną do modułu SC3500.

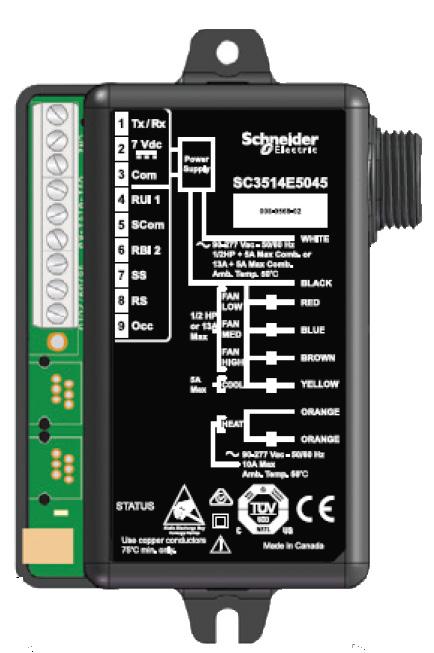

5 5 Zestawienie złączy SER SC3500 Komunikacja Wejścia SER SC3500 SER83xxAxBxx BACnet MS/TP BI1, BI2 styki bezpotencjałowe SC3514: RUI1 - styk bezpotencjałowy lub termistor 10K typu 2 NTC RBI2 styk bezpotencjałowy SS termistor 10K typu 2 NTC RS termistor 10K typu 2 NTC SC35xx: Wyjścia HEAT, COOL, FAN H, FAN M, FAN L wyjścia przekaźnikowe 230 VAC dodatkowo dla SC3514: Occ wyjście sygnalizacji obecności 7 VDC Obciążalność wyjść regulatora SER8300 i modułu przekaźników SC3500 SER SC3500 Wyjścia FAN H, FAN M, FAN L: 13 A Wyjście COOL: 5 A Wyjście HEAT: 10 A

6 6 Wejścia binarne regulatora SER8300 Wejście bezpotencjałowe BI1 może być skonfigurowane jako: None (Brak): Brak funkcji powiązanej z wejściem (wolne wejście może być używane jako zdalny styk bezpotencjałowy alarmu lub zdalne monitorowanie). Remote Night Setback (Zdalne obniżanie temperatury): Wejście dla zdalnego zegara automatycznego obniżania temperatury. Za pomocą styku bezpotencjałowego można ustawić zgodnie z wejściem cyfrowym harmonogram zapewniający ekonomiczną funkcję obniżania temperatury. Motion NO i Motion NC: Zaawansowane funkcje wykrywania obecności przy użyciu normalnie otwartego (NO) lub normalnie zamkniętego (NC) zdalnego czujnika obecności PIR. Tryb obecności ustawiany jest zgodnie z zastosowaną funkcją PIR i konfiguracją urządzenia. EMS: Okna/drzwi. Wyświetla alarm w momencie otwarcia drzwi/okna i wyłącza grzanie/chłodzenie. Wejście bezpotencjałowe BI2 może być skonfigurowane jako: None (Brak): Brak funkcji powiązanej z wejściem (wolne wejście może być używane jako zdalny styk bezpotencjałowy alarmu lub zdalne monitorowanie). Door Dry (Styk bezpotencjałowy drzwiowy i czujnik ruchu): Ta konfiguracja będzie używana tylko wtedy, kiedy wejście cyfrowe nr 1 jest ustawione na wartość Motion NO lub Motion NC lub zastosowano obudowę z czujnikiem PIR. Po aktywacji tej opcji, obecnością będą zarządzać 2 wejścia. Po wykryciu obecności, strefa otrzyma status obecności. Strefa będzie posiadać status obecności do momentu otwarcia kontaktronu drzwiowego. Następnie regulator przejdzie w tryb czuwania. Po wykryciu obecności przywrócony zostanie tryb obecność. Przez czas otwarcia drzwi wszelki ruch wykryty przez zdalny czujnik PIR lub wbudowany czujnik PIR będzie ignorowany. Override (Nadpisanie): Okresowo zamknięty styk na wejściu BI2 będzie powodować okresowe przełączenie na tryb obecność. Wejścia modułu przekaźników SC3500: Wejście uniwersalne RUI1 może być skonfigurowane jako: None (Brak): Brak funkcji powiązanej z wejściem (wolne wejście może być używane do zdalnego monitoringu sieciowego) Filter (Filtr): W momencie zasilenia wejścia (z wyłącznika różnicowego ciśnienia) na lokalnym wyświetlaczu regulatora powinien pojawić się alarm filtra sygnalizowany miganiem podświetlenia ekranu. Service (Serwis): W momencie zasilenia wejścia na lokalnym wyświetlaczu regulatora powinien pojawić się alarm serwisu sygnalizowany miganiem podświetlenia ekranu. COC/NH: Przełączający styk bezpotencjałowy - normalnie grzanie: Dla instalacji dwururowych. COC/NC: Przełączający styk bezpotencjałowy - normalnie chłodzenie: Dla instalacji dwururowych. (COS): Przełączający czujnik analogowy: Dla instalacji dwururowych. Wejście cyfrowe RBI1 może być konfigurowane jako: None (Brak): Brak funkcji powiązanej z wejściem (wolne wejście może być używane do zdalnego monitoringu sieciowego). Filter (Filtr): W momencie zasilenia wejścia (z wyłącznika różnicowego ciśnienia) na lokalnym wyświetlaczu regulatora powinien pojawić się alarm filtra sygnalizowany miganiem podświetlenia ekranu. Service (Serwis): W momencie zasilenia wejścia na lokalnym wyświetlaczu regulatora powinien pojawić się alarm serwisu sygnalizowany miganiem podświetlenia ekranu.

7 7 Połączenie SE8300 i SC3500: SER83xxA Regulator Terminal SER83xxA Controller SC3504E SC3514 Relay Pack SC3300E SC3500 Relay Pack 4 - Tx / Rx 5-7 Vdc Power Hot 6 - Power Common 1 - Tx / Rx 2-7 Vdc Power Hot 3 - Power Common 1 - Tx / Rx 2-7 Vdc Power Hot 3 - Power Common do kolejnego modułu przekaźnikowego SC3xxx Z pojedynczym regulatorem SER830xxA może współpracować tylko JEDEN moduł przekaźnikowy SC3514 z wejściami zdalnymi lub maksymalnie 10 modułów przekaźnikowych SC3500 (w tym może być jeden SC3514). Połączenie pomiędzy regulatorem SER83xxA i pierwszym modułem SC35xx Możliwość wykorzystania istniejącej lub użycia nowej instalacji. Do podłączenia wymagane są co najmniej 3 przewody o przekroju 0,3-2 mm2, drut lub linka. Nie wymagane jest ekranowanie przewodu. Połączenie pomiędzy pierwszym modułem SC35xx i pozostałymi podrzędnymi modułami SC35xx Możliwość wykorzystania istniejącej lub nowej instalacji. Do podłączenia wymagane są co najmniej 2 przewody o przekroju 0,3-2 mm2, drut lub linka. Nie wymagane jest ekranowanie przewodu. Podłączyć tylko przewód Com i przewody komunikacyjne Tx/Rx.

8 8 Okablowanie komunikacyjne BACnet (o ile dotyczy) SER83xxA Regulator SER83xxA Terminal Controller 13-COM + 14-COM - SER83xxA Regulator Terminal SER83xxA Controller 13-COM + 14-COM - do kolejnego regulatora do kolejnego regulatora Wskazówka: Więcej informacji znajduje się w instrukcji integracji SER8300 BACnet Topologia okablowania sieciowego Topologia typu łańcuch Daisy Chained Topology Mixed Daisy Chained Mieszana & topologia Star Topology Topologia typu gwiazda Star Topology

9 9 Przykład typowej aplikacji Przykład zastosowania klimakonwektor 4-rurowy Komunikacja bezprzewodowa ZigBee Pro Wentylator Chłodnica Nagrzewnica Komunikacja przewodowa BACnet Kontaktron M M Zasilanie 230V AC Schemat połączeń: L (230V) N PE F1 TX-RX 4 1 TX-RX BLACK 2 1 7V DC 5 2 7V DC WHITE 4 3 SER8300A5B11 COM BACnet+ BACnet- BI1 BI2 Scom Kontaktron 3 COM SC3514E5045 Fan H Fan M Fan L COOL HEAT M H L M G G0 G G0 M M Siłownik zaworu chłodnicy Siłownik zaworu nagrzewnicy Parametry konfiguracyjne: Parametr FanMenu Pulsed heating Wartość 2 = Low-Mid-High-Auto Off No. of pipes 4.0 Seq. operation Cooling valve Heating valve BI1 BI2 RUI1 RBI2 Ht-Cl No dla siłowników NO Nc dla siłowników NC Window/Motion NO* None None None

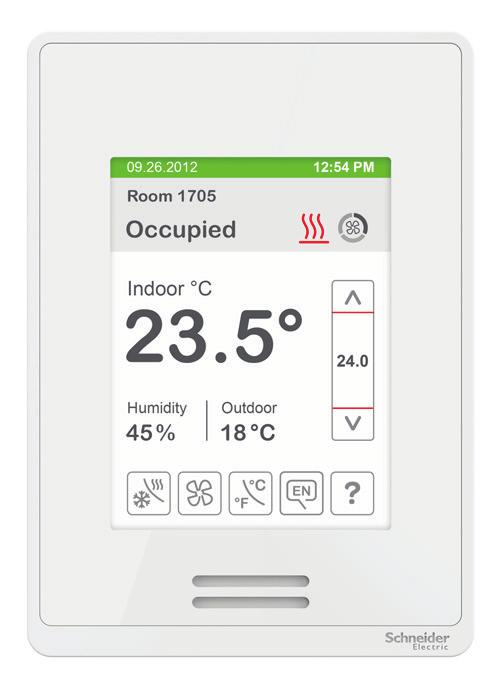

10 10 Obsługa panelu Data Krótki komunikat sieciowy Stan obecności Godzina Stan systemu Stan wentylatora Temperatura pomieszczenia Przycisk do góry Zwiększanie nastawy temperatury Bieżąca nastawa Wilgotność pomieszczenia Temperatura na zewnątrz Przycisk w dół Zmniejszanie nastawy temperatury Tryb systemu Wybór trybu systemu Język Wybór preferowanego języka Pomoc Wyświetlanie ekranu pomocy Tryb wentylatora Wybór trybu wentylatora Jednostki miary temperatury Wybór skali Celsjusza lub Fahrenheita Konfigurowalny interfejs HMI umożliwia między innymi wyświetlanie takich funkcji, jak data, czas, wilgotność, temperatura zewnętrzna, nastawa oraz umożliwia włączanie i wyłączanie wielu innych funkcji za pomocą różnych parametrów.

11 11 Wyświetlanie ustawień Jak wejść w ustawienia? Aby przejść do trybu konfiguracji, należy dotknąć ekran dotykowy i przytrzymać w tym miejscu przez 3 sekundy. Ekran ustawień Setup Network Configuration Setpoints - Display Service view Test outputs Edycja ustawień sieci BACnet i ZigBee Edycja menu parametrów konfiguracyjnych Edycja ustawień nastaw i wyświetlacza Uruchomienie trybu testowego wyjść Widok informacji serwisowych Powrót do ekranu głównego Tryb wykrywania Regulator jest widoczny w sieci bezprzewodowej ZigBee Pro (niewidoczny, jeżeli nie skonfigurowano ustawień ZigBee Pro)

12 12 Ustawienia sieci Ustawienia sieci ZigBee Pro DOMYŚLNE WARTOŚCI PARAMETRÓW KONFIGURACJI COM address Adres sieciowy regulatora Wartość domyślna = 254 Zakres: 0 do 254 ZigBee Pan ID Nr ID sieci użytkownika Wartość domyślna = 0 Zakres: 0 do 1000 ZNACZENIE I USTAWIENIA Nie jest obowiązkowe używanie adresu COM w modelach bezprzewodowych. Do identyfikacji urządzenia w sieci służy rozszerzony adres IEEE węzła ZigBee. Adres COM jest opcjonalnym sposobem identyfikacji urządzenia w sieci. Ten parametr (PAN ID) służy do sparowania regulatora z koordynatorem ZigBee. W przypadku każdego regulatora powiązanego z koordynatorem należy sprawdzić, czy ustanowiono IDENTYCZNĄ wartość kanału dla koordynatora i regulatora(ów). Wartość domyślna 0 NIE jest prawidłową wartością PAN ID. Zakres prawidłowych dostępnych wartości PAN ID mieści się w zakresie od 1 do Zakres 1 do 500 jest zarezerwowany dla scentralizowanych aplikacji sieciowych używających koordynatora ZigBee. ZigBee channel Wybór kanału Wartość domyślna = 10 Zakres: 10 do 25 Zakres 501 do 1000 jest przeznaczony dla niezależnych aplikacji bez koordynatora ZigBee. Ten parametr (Channel) służy do sparowania regulatora z koordynatorem ZigBee. W przypadku każdego regulatora powiązanego z koordynatorem należy sprawdzić, czy ustanowiono IDENTYCZNĄ wartość kanału dla koordynatora i regulatora(ów). Zaleca się używanie kanałów 15 do 25. Wartość domyślna 10 NIE jest prawidłową wartością kanału. Zakres prawidłowych dostępnych wartości kanału mieści się w zakresie od 11 do 25. ZigBee status (tylko odczyt) ( Not Det ): Nie wykryto modułu ZigBee ( Pwr On ): Wykryto nieskonfigurowany moduł ZigBee ( No NWK ): Skonfigurowany, ale nie włączony do sieci moduł ZigBee ( Joined ): Moduł ZigBee włączony do sieci Permit join Wartość domyślna = On ( Online ): Komunikacja Zmiana tej wartości na Off blokuje dołączanie nowych urządzeń ZigBee do sieci przez ten regulator.

13 13 Ustawienia sieci BACnet Parametry sieci DOMYŚLNE WARTOŚCI PARAMETRÓW KONFIGURACJI COM address Adres sieciowy regulatora Wartość domyślna = 254 Zakres: 0 do 254 Network units Wartość domyślna = Imperial Baud rate Wartość domyślna = Auto ZNACZENIE I USTAWIENIA Dla modeli z komunikacją BACnet MS-TP dopuszczalny zakres to 1 do 127. Wartość domyślna 254 wyłącza komunikację BACnet dla regulatora. (Imperial): Urządzenia sieciowe używają systemu miar brytyjskich. (SI): Urządzenia sieciowe używają systemu miar metrycznych. (Auto): Automatyczna detekcja prędkości transmisji BACnet MS/ TP. Inne opcje: (115200, 76800, 57600, 38400, oraz 9600). Parametry konfiguracyjne DOMYŚLNE WARTOŚCI PARAMETRÓW KONFIGURACJI BI1 Konfiguracja wejścia cyfrowego nr 1 Wartość domyślna = None (Brak) ZNACZENIE I USTAWIENIA (None): Z wejściem nie jest powiązana żadna funkcja. Wejście może być użyte do zdalnego monitoringu sieci. (Rem NSB): Wejście zdalnego zegara czasowego NSB. Harmonogram jest ustalany zgodnie z wejściem cyfrowym. Umożliwia uruchomienie pracy oszczędnej przy obniżonej temperaturze za pośrednictwem styku bezpotencjałowego. Styk otwarty = Obecność Styk zamknięty = Nieobecność (Motion NO) lub (Motion NC): Zaawansowane funkcje wykrywania obecności przy użyciu normalnie otwartego (NO) lub normalnie zamkniętego (NC) zdalnego czujnika obecności PIR. Tryb obecności jest ustawiany zgodnie z zastosowaną funkcją PIR i konfiguracją. Więcej informacji i przykładów tego zastosowania można znaleźć w dokumencie: APP-PIR-Guide-Exx. Dokument ten zawiera szczegółowe przykłady zastosowań, informacje dotyczące konfiguracji parametrów, sekwencji pracy, wykrywania i usuwania usterek oraz z zakresu diagnostyki, pomocne instalatorom i projektantom systemu we właściwym użytkowaniu opcjonalnych obudów z wbudowanym czujnikiem PIR. (Window) EMS: Zmusza system do wyłączenia bieżącego grzania lub chłodzenia przez regulator. Powoduje utrzymanie tego samego trybu pracy, a bieżące nastawy odpowiadają nastawom trybu Obecność. Wyłączane są tylko wyjścia. Na wyświetlaczu regulatora wyświetlony zostaje alarm drzwi/ okien wskazujący użytkownikowi, że należy zamknąć drzwi/ okna w celu przywrócenia ogrzewania.

14 14 Parametry konfiguracyjne, cd. DOMYŚLNE WARTOŚCI PARAMETRÓW KONFIGURACJI BI2 Konfiguracja wejścia cyfrowego nr 2 Wartość domyślna = None (Brak) RUI 1 Konfiguracja zdalnego wejścia uniwersalnego nr 1 Wartość domyślna = None (Brak) ZNACZENIE I USTAWIENIA None): Z wejściem nie jest powiązana żadna funkcja. Wejście może służyć do zdalnego monitorowania sieciowego. (Door Dry): Styk (bezpotencjałowy) drzwiowy i czujnik ruchu: Ta konfiguracja będzie używana tylko wtedy, kiedy wejście cyfrowe nr 1 jest ustawione na wartość Motion NO lub Motion NC lub zastosowano obudowę z czujnikiem PIR. Po aktywacji sekwencji, obecnością będą zarządzać 2 wejścia. Po wykryciu obecności strefa otrzyma status obecności. Strefa będzie posiadać status obecności do momentu otwarcia kontaktronu drzwiowego. Następnie regulator przejdzie w tryb czuwania. Po wykryciu obecności przywrócony zostanie tryb obecność. Przez czas otwarcia drzwi wszelki ruch wykryty przez zdalny czujnik PIR lub wbudowany czujnik PIR będzie ignorowany. Należy zastosować normalnie zamknięte urządzenie przełączające. Styk otwarty = Otwarte drzwi Styk zamknięty = Zamknięte drzwi (Override): Okresowo zamknięty styk na wejściu BI2 będzie powodować okresowe przełączenie na tryb obecność. (None): Z wejściem nie jest powiązana żadna funkcja. Wejście może służyć do zdalnego monitorowania sieciowego. (Filter): Po zasileniu wejścia na ekranie LCD regulatora zostanie wyświetlony komunikat Filter alarm (Alarm filtra). Można go powiązać z różnicowym przełącznikiem ciśnienia, który monitoruje filtry. Styk otwarty = Brak alarmu Styk zamknięty = Wyświetlenie alarmu Service: Po zasileniu wejścia na ekranie LCD regulatora zostanie wyświetlony komunikat Service alarm (Alarm serwisowy). Może być powiązany z kartą sterującą zasilaczem AC sygnalizującą alarm w przypadku zakłóceń działania. Styk otwarty = Brak alarmu Styk zamknięty = Wyświetlenie alarmu (COC/NH) Bezpotencjałowy styk przełączający. Normally Heat: służy do przełączania zimnej/gorącej wody w systemach 2-rurowych. Styk zamknięty = obecność zimnej wody lub powietrza Styk otwarty = obecność gorącej wody lub powietrza Stosowany i prawidłowy w systemach skonfigurowanych jako 2-rurowe. Parametr (Pipe No) ustawiony jako 2-rurowy. (COC/NC) Bezpotencjałowy styk przełączający. Normally Cool: Służy do przełączania zimnej/gorącej wody w systemach 2-rurowych. Styk zamknięty = obecność gorącej wody Styk otwarty = obecność zimnej wody Stosowany i prawidłowy w systemach skonfigurowanych jako 2-rurowe. COS) Przełączający czujnik analogowy: Służy do przełączania zimnej/gorącej wody w systemach 2-rurowych. Stosowany i prawidłowy w systemach skonfigurowanych jako 2-rurowe. Jeżeli temperatura wody wynosi > 26 C = Obecność gorącej wody Jeżeli temperatura wody wynosi < 24 C = Obecność zimnej wody

15 15 Parametry konfiguracyjne, cd. DOMYŚLNE WARTOŚCI PARAMETRÓW KONFIGURACJI RBI 2 Konfiguracja wejścia cyfrowego nr 2 Wartość domyślna = None (Brak) ZNACZENIE I USTAWIENIA (None): Z wejściem nie jest powiązana żadna funkcja. Wejście może służyć do zdalnego monitorowania sieciowego. (Filter): Po zasileniu wejścia na ekranie LCD regulatora zostanie wyświetlony komunikat Filter alarm (Alarm filtra). Można go powiązać z różnicowym przełącznikiem ciśnienia, który monitoruje filtry. Styk otwarty = Brak alarmu Styk zamknięty = Wyświetlenie alarmu Service: Po zasileniu wejścia na ekranie LCD regulatora zostanie wyświetlony komunikat Service alarm (Alarm serwisowy). Może być powiązany z kartą sterującą zasilaczem AC sygnalizującą alarm w przypadku zakłóceń działania. Styk otwarty = Brak alarmu Occupancy SRC Styk zamknięty = Wyświetlenie alarmu (Loc Occ): O obecności decydują lokalne ustawienia według algorytmu (Occupied): Wymusza tryb obecności (Unoccup): Wymusza tryb nieobecności Smart Recovery Wartość domyślna: Off Off = Inteligentna regeneracja wyłączona On = Inteligentna regeneracja włączona Setpoint func. Lokalne ustawienia nastawy Wartość domyślna: Dual SP Mode button Wartość domyślna: Normal Ustawia lokalnie interfejs nastawnicy dla użytkownika Dual SP (Dual Occupied Setpoints Adjustment) Attach SP (Single Occupied Setpoint Adjustment) Zmienia funkcjonalność przycisku Mode. Normal = Wyświetla opcje grzanie, chłodzenie, auto, off Off-auto = Wyświetla opcje auto, off Auto mode Aktywuje menu Auto dla przycisku Mode (Tryb) Wartość domyślna = On Fan menu Przycisk trybu menu konfiguracji On-Auto Aktywuje funkcję Auto dla przycisku Mode. Tylko dla sekwencji 2, 4 i 5 On = Funkcja Auto aktywna (Off-Cool-Heat-Auto) Off = Funkcja Auto nieaktywna (Off-Cool-Heat) Wyświetlane menu zależy od użytego modelu i wybranej sekwencji pracy. (L-M-H): Konfiguracja 3 biegów prędkości przy użyciu 3 przekaźników wentylatora. (L-H): Konfiguracja 2 biegów prędkości przy użyciu 2 przekaźników wentylatora. (L-M-H-A): Konfiguracja 3 biegów prędkości z trybem prędkości Auto Fan przy użyciu 3 przekaźników wentylatora. (Praca w trybie Auto Mode zależy od parametru Auto Fan.) (L-H-A): Konfiguracja 2 biegów prędkości z trybem prędkości Auto Fan przy użyciu 2 przekaźników wentylatora. (Praca w trybie Auto Mode zależy od parametru Auto Fan.) (On-Auto): Konfiguracja pojedynczej prędkości. Auto dla Fan on demand (Wentylator na żądanie)/ On dla On all the time (Włączony cały czas).

16 16 Parametry konfiguracyjne, cd. DOMYŚLNE WARTOŚCI PARAMETRÓW KONFIGURACJI Auto fan func. Auto Fan Function Wartość zadana: AS Fan cont. heat Domyślnie: On Standby mode Wartość domyślna: Abs Standby diff. Wartość domyślna: 2 C Możliwość regulacji w zakresie od 0,5 do 2,5 C Standby time Wartość domyślna = 0,5 h Zakres: 0,5 do 24,0 h w postępie 0,5 h Unocc. Time Wartość domyślna = 0,0 h Zakres: 0,0 do 24,0 h w postępie 0,5 h Temp. occ. time Wartość domyślna = 2 h Zakres: 0-24 h Deh. Hysteresis Wartość domyślna = 5% RH ZNACZENIE I USTAWIENIA Praca wentylatora w trybie Auto Speed dla menu wentylatora (L-M-H-A) lub (L-H-A) (AS): Auto Speed (Prędkość automatyczna) w okresach obecności. Wentylator zawsze włączony w okresach obecności. (AS AD): Auto Speed/Auto Demand (Prędkość automatyczna/ Prędkość automatyczna na żądanie) w okresach obecności. Sterowanie wentylatorem w trybie grzania. (On): regulator zawsze steruje wentylatorem (wyjścia niska- średnia-wysoka prędkość wentylatora). Obowiązuje w każdej sekwencji wentylatora i wszystkich dostępnych trybach wentylatora. (Off Auto): regulator zawsze wyłącza wentylator (wyjścia niska- średnia-wysoka prędkość wentylatora) TYLKO, kiedy lokalny tryb wentylatora ustawiony jest na Auto. Stosowany we wszystkich sekwencjach wentylatora z trybem Auto. (Off All): regulator zawsze wyłącza wentylator (wyjścia niska- średnia-wysoka prędkość wentylatora) kiedy lokalny tryb wentylatora ustawiony jest na DOWOLNY tryb. Stosowany we wszystkich sekwencjach wentylatora i wszystkich lokalnych trybach wentylatora. Wybór typu nastaw czuwania używanych do sterowania. (Abs.): W trybie czuwania używane są wartości bezwzględne (Absolute). (Rel.): W trybie czuwania używane są wartości względne (Relative) nastaw obecności +/- Standby diff. Jeżeli w trybie czuwania (Stanby mode) używane są wartości względne, nastawy czuwania wyliczane są następująco: Standby cool = Cool setpoint + Standby diff. (Chłodzenie w trybie czuwania = Nastawa chłodzenia + Różnica dla czuwania). Standby heat = Heat setpoint - Standby diff. (Grzanie w trybie czuwania). Czas opóźnienia pomiędzy wykryciem obecności w strefie przez czujnik PIR a aktywowaniem trybu i nastaw czuwania regulatora. Czas opóźnienia pomiędzy czasem przełączenia regulatora w tryb czuwania a czasem uaktywnienia trybu i nastaw nieobecności regulatora. Wartość fabryczna wynosi 0,0 h: Ustawienie wartości domyślnej 0,0 h dla tego parametru wyłącza zegar trybu nieobecności. Zapobiega to przejściu sterownika z trybu czuwania do trybu nieobecności, gdy wykorzystywane są funkcje czujnika PIR. Czas okresowej obecności z nastawami trybu obecność, gdy aktywna jest funkcja nadpisania nastaw. Kiedy regulator pracuje w trybie nieobecności, funkcje aktywuje się przy użyciu menu lub wejścia UI2 skonfigurowanego jako wejście zdalnego nadpisania. Histereza sterowania osuszaniem. Używany wyłącznie wtedy, kiedy aktywowano sekwencję osuszania: Zakres: wilg. wzgl. 2 do 20% (Tylko modele z czujnikiem wilgotności)

17 17 Parametry konfiguracyjne, cd. DOMYŚLNE WARTOŚCI PARAMETRÓW KONFIGURACJI Deh. max. cool. Wartość domyślna = 100% Zakres: 20% do 100% Deh. lockout Wartość domyślna: Enabled Cool CPH Wartość domyślna = 4 cykle/godzina Zakres: 3, 4, 5, 6,7 i 8 cykli/godzina Heat CPH Wartość domyślna = 4 cykle/godzina Zakres: 3, 4, 5, 6,7 i 8 cykli/godzina Cooling valve Wartość domyślna = NC (Normalnie zamknięty) Heating valve Wartość domyślna = NC (Normalnie zamknięty) Prop. band Domyślnie: 3 ZNACZENIE I USTAWIENIA Maksymalna pozycja zaworu chłodzenia, kiedy aktywowano osuszanie. Używany do zrównoważenia niewielkich obciążeń cieplnych w pobliżu wężownicy chłodzenia. (Tylko modele z czujnikiem wilgotności) Blokada osuszania. Zazwyczaj załączana przez sieć. Ta zmienna włącza lub wyłącza osuszanie zależnie wymogów systemu automatyzacji budynku (BAS). Enabled = Zatwierdzone osuszanie Off = Brak zatwierdzenia osuszania (Tylko modele z czujnikiem wilgotności) Liczba cykli chłodzenia na godzinę. Ustawia maksymalną liczbę cykli na godzinę w normalnych warunkach pracy. Reprezentuje maksymalną liczbę cykli włączenia i wyłączenia urządzenia w czasie 1 godziny. Należy zwrócić uwagę na fakt, że wyższa wartość C.P.H odpowiada wyższej dokładności sterowania kosztem szybszego zużywania się podzespołów mechanicznych. Liczba cykli grzania na godzinę. Ustawia maksymalną liczbę cykli na godzinę w normalnych warunkach pracy. Reprezentuje maksymalną liczbę cykli włączenia i wyłączenia urządzenia w czasie 1 godziny. Należy zwrócić uwagę na fakt, że wyższa wartość C.P.H odpowiada wyższej dokładności sterowania kosztem szybszego zużywania się podzespołów mechanicznych. Służy do ustawienia typu zaworu dla chłodzenia NC = Zawór jest normalnie zamknięty, gdy brak zasilania. NO = Zawór jest normalnie otwarty, gdy brak zasilania. Służy do ustawienia typu zaworu dla grzania. NC = Zawór jest normalnie zamknięty, gdy brak zasilania. NO = Zawór jest normalnie otwarty, gdy brak zasilania. Ustawianie pasma proporcjonalnego. Korygowanie pasma proporcjonalnego używanego przez sterownik PI regulatora. Ostrzeżenie: Wartość domyślna 3,0 zapewnia prawidłową pracę w większości instalacji. Stosowanie pasma proporcjonalnego innego niż fabryczne jest prawidłową procedurą w instalacjach, w których lokalizacja regulatora jest problematyczna i skutkuje niepożądanymi załączeniami urządzenia. Typowym przykładem jest urządzenie naścienne, gdzie regulator jest zainstalowany pomiędzy doprowadzeniem powietrza powrotnego i zasilania oraz jest bezpośrednio narażony na powietrze zasilania urządzenia. Efektywne pasmo proporcjonalności Wartość F C

18 18 Parametry konfiguracyjne, cd. DOMYŚLNE WARTOŚCI PARAMETRÓW KONFIGURACJI Pulsed heating Wartość domyślna = Off ZNACZENIE I USTAWIENIA Konfiguracja wyjścia VDC. Zależy od modelu regulatora SE3000. Off = Zwykłe sterowanie typu On-Off tylko dla modeli SE350xE. Może być stosowane w instalacjach 2- i 4-rurowych. On = Regulacja PWM tylko dla modeli SC340xE (impuls 10 s przekaźnika SSR VDC grzania elektrycznego. Może być stosowana wyłącznie w systemach 2-rurowych. Occ Out = Stan wyjścia obecności VDC zgodny z trybem obecności lokalnego urządzenia - dotyczy tylko modeli SC3514E. Tryb obecności i czasowej obecności = styk zamknięty Tryb czuwania i nieobecności - styk zamknięty Pipe no. Typ systemu: Liczba rur. Definiuje typ zainstalowanego systemu. Domyślnie: 2-rurowy Seq. operation Domyślnie: Heat (Grzanie) Służy do wyboru sekwencji początkowej wymaganej przez typ instalacji i aplikacji. Instalacja 2-rurowa Instalacja 4-rurowa Cool only Tylko chłodzenie Tylko chłodzenie Heat only Tylko grzanie Tylko grzanie Cool/heat Chłodzenie z grzaniem elektrycznym Heat-Rht Grzanie grzaniem elektrycznym --- Reheat Tylko grzanie elektryczne --- Chłodzenie/grzanie W przypadku instalacji 2-rurowych dostęp konfiguracji jest ograniczony, jeżeli RUI 1 skonfigurowano dla lokalnego przełączania COS, COC/NC lub COC/NC. Bieżąca temperatura wody wykryta przez RUI 1 ogranicza tryby pracy dostępne lokalnie i za pośrednictwem sieci. Dla sekwencji pracy electric reheat (grzanie elektryczne), należy ustawić parametr PulsedHt na wartość On, co umożliwi sterowanie modulacyjne PWM przez SC3400E i SC3404E. Purge sample Wartość domyślna = 2 h Zakres: 0-4 h Main password Wartość domyślna = 0 Zakres: 0 do 9999 Odstęp czasu pomiędzy próbkowaniem zaworu. Powoduje otwarcie zaworu na czas zgodny z parametrem Purge open dla określenia temperatury w rurze i wyboru pomiędzy trybem grzania i chłodzenia. (0 = wyłącza tę funkcję) Hasło instalatora. Parametr ten służy do wprowadzenia hasła chroniącego przed niepowołanym dostępem do parametrów menu konfiguracji. Domyślna wartość 0 nie powoduje żądania hasła ani nie blokuje dostępu do menu konfiguracji.

19 19 Parametry konfiguracyjne, cd. DOMYŚLNE WARTOŚCI PARAMETRÓW KONFIGURACJI User password Wartość domyślna = 0 Zakres: 0 do 9999 Calib. temp. Wartość domyślna = 0,0 C Zakres: ± 2,5 C, postęp co 0,1 C Calib. humid. Wartość domyślna = 0% RH Zakres: ± 15,0% RH Purge open Wartość domyślna = 2 min Zakres: 1 3 min Erase all? Are you sure? Wartość domyślna = No (Nie) ZNACZENIE I USTAWIENIA Hasło użytkownika. Parametr ten służy do wprowadzenia hasła chroniącego przed niepowołanym dostępem do ustawień ekranu głównego. Wartość domyślna 0 nie powoduje żądania hasła. Kalibracja czujnika temperatury pomieszczenia. Można dodać/ odjąć przesunięcie w stosunku do bieżącej wyświetlanej temperatury pomieszczenia. Kalibracja czujnika wilgotności. Można dodać/odjąć przesunięcie w stosunku do bieżącej wyświetlanej wilgotności. (Tylko modele z czujnikiem wilgotności) Czas, na jaki zostaje otwarty zawór w celu pomiaru temperatury i wyboru pomiędzy trybem grzania lub chłodzenia. Możliwość regulacji w zakresie od 1 do 3 minut. Wprowadzenie odpowiedzi Yes : (Tak) na oba z tych pytań i wybranie przycisku Accept powoduje przywrócenie wartości fabrycznych za wyjątkiem parametrów sieciowych: COM address, ZigBee Pan ID, ZigBee channel, Network units, Network language, Baud rate, BACnet instance i Device name.

20 20 Ustawienia nastawy DOMYŚLNE WARTOŚCI PARAMETRÓW KONFIGURACJI Unocc. cool. Wartość domyślna = 26,5 C Standby cool. Wartość domyślna = 25,5 C Occ. cool. Wartość domyślna = 24,0 C Occ. heat. Wartość domyślna = 22,0 C Standby heat. Wartość domyślna = 20,5 C Unocc. heat. Wartość domyślna = 16,5 C Default heat Wartość domyślna = 22,0 C ZNACZENIE I USTAWIENIA Zakres wartości temperatury chłodzenia w trybie nieobecności: 12,0 do 37,5 C Nastawa chłodzenia w trybie czuwania. Wartość ta powinna mieścić się w zakresie pomiędzy wartością nastawy chłodzenia w trybie obecności i nieobecności. Należy sprawdzić, czy różnica pomiędzy wartością czuwania i obecności może być szybko odzyskana, gdy wykryty zostanie ruch w strefie. Zakres wartości nastaw temperatury chłodzenia w trybie czuwania: 12,0 do 37,5 C Zakres wartości nastaw temperatury chłodzenia: 12,0 do 37,5 C Zakres wartości nastaw temperatury grzania: 12,0 do 37,5 C Wartość nastaw temperatury grzania w trybie czuwania. Wartość ta powinna mieścić się w zakresie pomiędzy wartością nastawy chłodzenia w trybie obecności i nieobecności. Należy sprawdzić, czy różnica pomiędzy wartością czuwania i obecności może być szybko odzyskana, gdy wykryty zostanie ruch w strefie. Zakres wartości temperatury grzania w trybie czuwania: 4,5 do 32,0 C Zakres wartości temperatury grzania w trybie nieobecności: 4,5 do 32,0 C Ta funkcja jest wykorzystywana jedynie w szpitalnictwie i trybie stand-alone. W sytuacji, kiedy urządzenia znajdują się długi czas w trybie nieobecności, wtedy wszelki ruch wykryty przez czujnik PIR powoduje zresetowanie bieżących nastaw obecności do ustawień domyślnych. Ta nastawa domyślna służy następnie jako nastawa grzania (Heating setpoint), gdy regulator przełącza się w tryb nieobecności. Nastawa chłodzenia jest ustawiana zgodnie z wartością Min. deadband (Minimalna wartość strefy nieczułości). 18,0 do 26.5 C Min. deadband Wartość domyślna = 1,5 C Max heating Wartość domyślna = 32,0 C Min. cooling Wartość domyślna = 12,0 C Dehumidify Wartość domyślna = 50% RH Ten parametr jest stosowany wyłącznie wtedy, kiedy obowiązują względne wartości dla trybu czuwania ( Stand-by mode = Rel. Minimalna wartość strefy nieczułości pomiędzy nastawami grzania i chłodzenia. Stosowana wyłącznie w przypadku modyfikacji zmiany jednej z nastaw. Zakres: 1,0 do 2,5 C, postęp co 0,5 C Regulacja maksymalnych nastaw grzania w trybie obecności i nieobecności. Zakres: 4,5 do 32,0 C Regulacja minimalnych nastaw chłodzenia w trybie obecności i nieobecności. Zakres: 12,0 do 37,5 C Nastawa osuszania. Używana tylko gdy tryb osuszania jest włączony. Zakres: 30-95% RH. (Tylko modele z czujnikiem wilgotności)

21 21 Ustawienia wyświetlacza DOMYŚLNE WARTOŚCI PARAMETRÓW KONFIGURACJI User HMI Wartość domyślna = 0 Zakres: 0 do 11 Language Wartość domyślna = angielski C lub F Wartość domyślna = C Low backlight Wartość domyślna = 60% Zakres: 0% do 100% Night backlight Wartość domyślna = 5% Zakres: 0% do 100% RH display Wartość domyślna = Wyłączony ZNACZENIE I USTAWIENIA Służy do wyboru typu interfejsu HMI. Wybór języka dla ekranu głównego. Opcje: angielski, francuski, hiszpański, chiński, rosyjski, arabski, czeski, duński, holenderski, fiński, niemiecki, węgierski, indonezyjski, włoski, norweski, polski, portugalski, słowacki, szwedzki, turecki. Służy do ustawienia wartości domyślnej wyświetlanej w momencie uruchomienia regulatora. C dla skali Celsjusza F dla skali Fahrenheita Służy do ustawienia intensywności podświetlenia wyświetlacza po upływie 2 minut bezczynności klawiatury. Służy do ustawienia intensywności podświetlenia wyświetlacza po upływie 2 minut bezczynności klawiatury. (Parametr ten jest dostępny wyłącznie w modelach z czujnikami ruchu/natężenia oświetlenia. Po zaciemnieniu pomieszczenia intensywność podświetlenia wyświetlacza maleje stopniowo do wprowadzonej nastawy. Umożliwia wyświetlenie na wyświetlaczu wartości wilgotności poniżej wartości temperatury. (On): Wyświetlanie wilg. wzgl. w %. (Off): Brak wyświetlania wilg. wzgl. w %. (Dostępny wyłącznie w modelach z czujnikiem wilgotności).

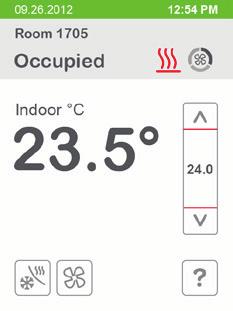

22 22 Interfejs użytkownika HMI Budynek o charakterystyce hotelowej opcje wyświetlania ikon 0 (Wszystkie opcje) 1 (Grzej/chłódź, wentyl.) 2 (Jednostki, język) 3 (Tylko pasek) 4 (Hospitality) 5 (Hospitality) 6 (Hospitality) 4 (Puste) 5 (Jednostki) 6 (Grzej/chłódź, wentyl., jednostki) Budynek o charakterystyce biurowej opcje wyświetlania ikon 7 (Grzej/chłódź, (Commercial) wentyl. tryb) 8 (Commercial) (Tryb, język) 9 (Commercial) (Tryb, pomoc) 10 (Commercial) (Tryb) 11 (Grzej/chłódź, (Commercial) tryb) These parameters are model d

23 23 Regulacja nastawy Tryb chłodzenie lub tylko chłodzenie W trybie chłodzenie : wyświetlana nastawa na pasku przewijania to bieżąca nastawa obecności. Podczas regulacji nastawy obecności, duże cyfry na wyświetlaczu reprezentują nastawę chłodzenia w trybie obecności. Po zakończeniu regulacji następuje powrót do wyświetlania temperatury, a bieżąca nastawa chłodzenia w trybie obecności jest wyświetlana na pasku przewijania nastawy. Tryb grzanie lub tylko grzanie W trybie grzanie : wyświetlana nastawa na pasku przewijania to bieżąca nastawa obecności. Podczas regulacji nastawy obecności, duże cyfry na wyświetlaczu reprezentują nastawę grzania w trybie obecności. Po zakończeniu regulacji następuje powrót do wyświetlania temperatury, a bieżąca nastawa grzania w trybie obecności jest wyświetlana na pasku przewijania nastawy. Tryb automatyczne grzanie/chłodzenie W trybie automatycznym, nastawa wyświetlana w górnej części paska przewijania pod niebieską kreską odpowiada bieżącej nastawie chłodzenia w trybie obecności. Podczas regulacji nastawy obecności, duże cyfry na wyświetlaczu reprezentują nastawę chłodzenia (Cooling Setpoint) lub nastawę grzania (Heating Setpoint) w trybie obecności. Bieżąca nastawa zależy od ostatniego typu zgłoszonego zapotrzebowania: grzanie lub chłodzenie. Po zakończeniu regulacji następuje powrót do wyświetlania temperatury, a bieżące nastawy grzania i chłodzenia w trybie obecności są wyświetlane na pasku przewijania nastawy. DOMYŚLNE WARTOŚCI PARAMETRÓW KONFIGURACJI Color Wartość domyślna = Biały Main display Wartość domyślna = Temp. Disp. cust. img. Wartość domyślna = No Contrast ZNACZENIE I USTAWIENIA Służy do wyboru koloru interfejsu HMI. Inne opcje: zielony, niebieski, brązowy i szary. Służy do wyboru wartości domyślnej na ekranie głównym: temperatura lub nastawa. Opcje: temperatura lub nastawa. Wybór wartości Yes powoduje wyświetlenie obrazu wprowadzonego przez użytkownika po upływie 2 minut bezczynności ekranu dotykowego. Zmienia kontrast wyświetlacza. Wartość domyślna: 0 Zakres: -5 do 5

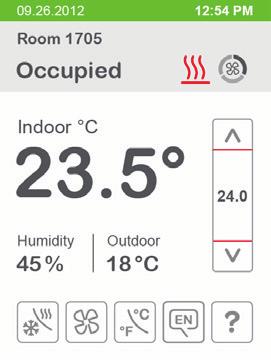

24 24 Opcje doboru koloru ekranu White Biały Green Zielony Blue Niebieski Brown Brązowy Grey Szary

25 25 Dane techniczne Wymiary SER8300: Wysokość: 120 mm Szerokość: 86 mm Głębokość: 25 mm Wyświetlacz: 3,3 cala SC3500: Wysokość: 12 2mm Szerokość: 80 mm Głębokość: 33 mm Zasilanie SER8300: (z modułu SC3500) 7 V DC +/- 10%, min. 2,4 W SC3500: V AC, 50 Hz Warunki pracy 0 0 C do 50 0 C wilg. wzgl. 0%-95%, bez kondensacji Warunki przechowywania C do 50 0 C wilg. wzgl. 0%-95%, bez kondensacji Czujnik temperatury Lokalny termistor 10 K NTC (w SER7300) Czułość czujnika temperatury 0,1 0 C Dokładność pomiaru temperatury skalibrowana typowo 0,5 0 C dla 21 0 C Czujnik wilgotności i kalibracja Jednopunktowy, skalibrowany czujnik polimerowy (w SER8300) Precyzja czujnika wilgotności Zakres odczytu wilg. wzgl %, bez kondensacji, precyzja 10 do 20%: 10% precyzja 20% do 80%: 5% precyzja 80% do 90%: 10% Stabilność czujnika wilgotności Poniżej 1,0 w ciągu roku (pełzanie zera) Wyjścia SER8300: - SC3500: HEAT, COOL, FAN H, FAN M, FAN L 5 wyjść przekaźnikowych V AC; Obciążalność: FAN 13A, COOL 5A, HEAT 10 A Wyjścia HEAT i COOL są sterowane za pomocą PWM (3 8 cykli na godz.) Occ wyjście sygnalizacji obecności 7 V DC (tylko SC3514) Wejścia SER8300: BI1, BI2 styki bezpotencjałowe SC3500 (tylko SC3514): RUI1 styk bezpotencjałowy lub termistor 10K type 2 NTC RBI2 styk bezpotencjałowy SS termistor 10K type 2 NTC RS termistor 10K type 2 NTC Przekrój przewodu Maksymalnie 0,8 mm 2, zalecany 0,3 mm 2 Waga z opakowaniem SER8300: ok. 0,34 kg Normy bezpieczeństwa wszystkie modele SER8300 Dyrektywa LVD 2006/95/WE, UL (2-gie wydanie) CSA (3-cie wydanie) IEC (3-cie wydanie) Normy EMC - wszystkie modele SER8300 Dyrektywa EMC 2004/108/WE IEC :2005 FCC 15 Subpart B ICES-003 Standardy transmisji radiowej (modele bezprzewodowe SER8300) Dyrektywa R&TTE 1999/5/WE IEC :2005 EN V1.9.2 EN V1.8.1 FCC 15 Subpart C RSS 210 NINIEJSZE URZĄDZENIA SPEŁNIAJĄ WYMAGANIA REGULACJI FCC PART 15. ICH EKSPLOATACJA PODLEGA NASTĘPUJĄCYM DWÓM WARUNKOM: (1) NINIEJSZE URZĄDZENIA NIE MOGĄ POWODOWAĆ SZKODLIWYCH ZAKŁÓCEŃ, ORAZ (2) NINIEJSZE URZĄDZENIA MUSZĄ BYĆ ODPORNE NA ODDZIAŁUJĄCE NA NIE ZAKŁÓCENIA POWODUJĄCE ICH NIEPOŻĄDANE DZIAŁANIE. Informacji na temat recyklingu produktów udzielają miejscowe władze. Wymiary SER8300

26 26 Instrukcje zamawiania SER8300 SER83 A Czujnik wilgotności: 00 = brak czujnika wilgotności 50 = czujnik wilgotności i algorytm osuszania Czujnik PIR: 0 = brak czujnika 5 = wbudowany czujnik PIR Kolory szyldu: 0 FAS-00 srebrny 1 FAS-01 biały 2 FAS-02 srebrny połysk 3 FAS-03 biały połysk 4 FAS-04 czarny połysk 8 FAS-08 aluminium 9 FAS-09 jasny szary kamień Opcje komunikacji: A = Stand alone B = BACnet MS/TP Karta komunikacyjna ZigBee Pro zamawiana oddzielnie VCM8000V5045P Kolory obudowy: 0 = srebrny 1 = biały Przykład: SER8350A5B01 Regulator z czujnikiem wilgotności, czujnikiem PIR, komunikacja BACnet, srebrna obudowa i biały szyld. Wymiary SC35xx Instrukcje zamawiania SC35xx Wejścia SC3500E5045 RUI1, RBI2, SC3514E5045 SS, RS Wyjścia FAN H, FAN M, FAN L, HEAT, COOL FAN H, FAN M, FAN L, HEAT, COOL, Occ
