Instrukcja obsługi. Regulator pomieszczeniowy SE7200

Transkrypt

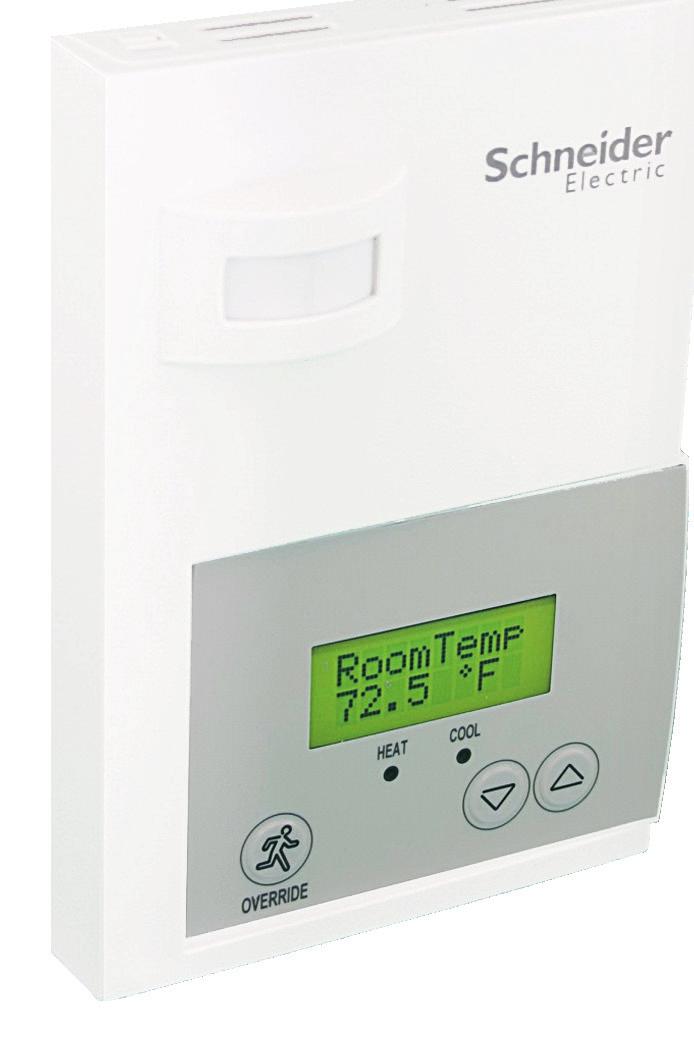

1 Regulator pomieszczeniowy SE7200

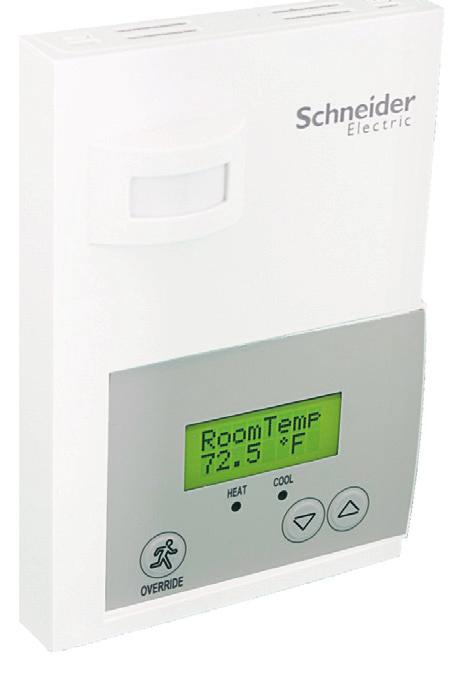

2 Zastosowanie SE7200C5545 (czujnik temperatury i regulator w jednym) Kontaktron okienny (informacja o otwartym oknie) 24V AC Siłownik termoelektryczny z zaworem (otwiera i zamyka dopływ wody do grzejnika) M Grzejnik (powoduje wzrost temperatury) Regulator SE7200C jest przeznaczony m.in. do sterowania zaworem grzejnikowym. Zastosować można do tego celu standardowe zawory grzejnikowe wraz z siłownikami termoelektrycznymi. Należy korzystać z siłowników o napięciu zasilania 24 V AC. Połączenie siłownika z regulatorem wymaga dwóch przewodów. Regulator jest zasilany napięciem 24 V AC, więc konieczne jest zastosowanie transformatora. Poza tym można wykorzystać kontaktron okienny, którego użycie prowadzi do zmniejszenia zużycia energii. 1 Możliwe jest wykorzystanie modelu SE7200C5545P, który posiada kartę sieciową ZigBee Pro 2

3 Kompatybilne siłowniki i zawory przedstawione są w poniższej tabeli: Siłownik Schneider-Electric MR90NC-24T Siemens STA73 Honeywell MT4-024-NC TA Heimeier EMOtec 24 (NC) Danfoss TWA-K 24 NC Zawór S S S S S Danfoss TWA-A 24 NC Danfoss RA 2 Danfoss TWA-V 24 NC Danfoss RAV 2/VMT 2 Poza wymienionymi elementami do montażu układu regulacji potrzebne są: Opis Transformator Kontaktron (opcjonalnie) Okablowanie: zasilanie regulatora Okablowanie: regulator-kontaktron Okablowanie: regulator-siłownik Oznaczenie ABL6TS02B (Schneider-Electric) Dowolny typ (np. Satel K-1) YDY 3x1,5 (dowolny producent) YTDY 4x0,5 (dowolny producent) YTDY 2x0,5 (dowolny producent) 2 Podane oznaczenie to seria modelów zaworów; można wykorzystać dowolny zawór z tej serii 3

4 Instalacja > > Otwórz pokrywę przez podważenie (np. wkrętakiem) jej dolnej części (rys. 1). > > Usuń znajdujące się w środku 3 kostki ze złączami przewodów (zaznaczone strzałkami na rys. 2). Można je podważyć lub wyciągnąć siłą. Lokalizacja regulatora > > Nie powinien być zainstalowany na ścianach zewnętrznych. > > Musi być zainstalowany z dala od źródeł ciepła, np. grzejnika. > > Nie powinien być zainstalowany w pobliżu kratek wentylacyjnych i okapu. > > Nie powinien być wystawiony na działanie słońca. Prosimy o powieszenie go w zacienionym miejscu o ile to możliwe. Rysunek 1 Instalacja 1. Odegnij zatrzaski blokujące płytkę (zaznaczone na rys. 3), a następnie odchyl ją w lewą stronę. 2. Wyciągnij ok. 15 cm przewodów ze ściany. 3. Powierzchnia ściany musi być gładka i czysta. 4. Przełóż przewody przez największy otwór na tylnej ścianie regulatora. 5. Przyłóż regulator do ściany i zaznacz na niej miejsca na dwa wkręty mocujące (rys. 3). Rysunek 2 6. Wywierć otwory w ścianie i włóż w nie kołki rozporowe. 7. Przytwierdź regulator do ściany za pomocą wkrętów (rys. 3). 8. Zatrzaśnij z powrotem płytkę. 9. Zdejmij izolację na odcinku 0,5 cm od końca przewodów. Rysunek 3 4

5 10. Włóż przewody w złącza wyjęte z regulatora. Schemat połączeń znajduje się na rysunku 4. Aby włożyć przewody w złączki, poluzuj wkręty znajdujące się u góry, włóż końcówki przewodów w otwory znajdujące się poniżej podpisów odpowiednich styków (np. BO2) oraz dokręć z powrotem wkręty tak, aby zacisnąć przewody w otworach. 11. Delikatnie włóż pozostałe przewody w otwór w ścianie. 12. Włóż złącza regulatora na miejsca (rys. 3). Złącza muszą być dopchnięte do końca. 13. Zainstaluj pokrywę regulatora (zaczynając od góry) delikatnie wpychając nadmiar przewodów w otwór w ścianie. Rysunek4 Schemat połączeń UWAGA! > > Jeżeli wymieniasz istniejący regulator pomieszczeniowy, zacznij od oznaczenia przewodów. > > Elementy elektroniczne są delikatnymi urządzeniami. Przed rozpoczęciem pracy z regulatorem upewnij się, że nie jesteś naładowany ładunkiem elektrycznym. Ruchem ręki po rękawach rozładujesz ładunek elektryczny. > > Zwarcie lub niepoprawne połączenie przewodów może trwale uszkodzić regulator lub inne elementy układu. > > Wszystkie urządzenia serii SE7200 są zaprojektowane jako elementy układów regulacji. Przeszły one rygorystyczne testy i weryfikację przed wysyłką w celu zapewnienia poprawnego i niezawodnego działania. W przypadku, gdy uszkodzenie układów regulacji może doprowadzić do urazów i/lub strat materialnych, użytkownik/instalator/projektant systemu elektrycznego jest zobowiązany do wykorzystania dodatkowych urządzeń (np. przekaźników, przełączników itp.) i/lub systemu alarmowego celem zapobiegania takim awariom. Ingerencja w urządzenie lub wykorzystanie niezgodne z przeznaczeniem skutkuje utratą gwarancji. 5

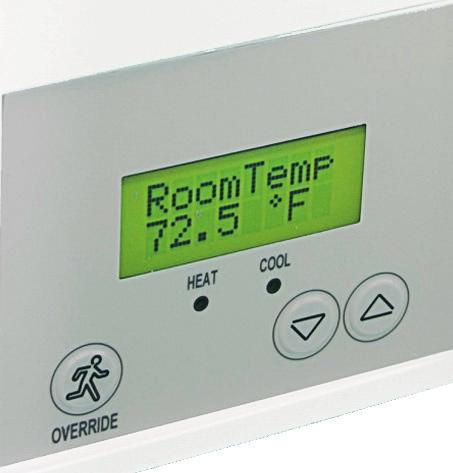

6 Obsługa panelu Na wyświetlaczu pokazywane są najważniejsze informacje dotyczące pracy regulatora. Użytkownik może zdecydować, czy na wyświetlaczu powinna być pokazywana jedynie temperatura w pomieszczeniu, czy więcej informacji. W drugim przypadku, parametry są wyświetlane jeden po drugim, w ustalonej kolejności przewijania. Kolejność wyświetlania: > > Temperatura w pomieszczeniu (stopnie Celsjusza lub stopnie Fahrenheita ) > > Tryb pracy: Sys mode tryb pracy umożliwiający grzanie i chłodzenie Auto automatyczny wybór pomiędzy grzaniem i chłodzeniem Sys mode Cool tryb pracy umożliwiający jedynie chłodzenie Sys mode Heat tryb pracy umożliwiający jedynie grzanie > > Zajętość pomieszczenia: Occupied pomieszczenie zajęte (Komfort) Stand-By tryb uśpienia (przejściowy) Unoccupied pomieszczenie puste (Eco) Override wymuszony stan zajętości > > Alarmy: Service alarm serwisowy Filter alarm filtru Window alarm otwarcia okna Alarmy są wyświetlane w przypadku wystąpienia odpowiednich zdarzeń. Dioda LED oznaczona Heat sygnalizuje otwarcie zaworu grzejnikowego. 2 Domyślną jednostką są stopnie Fahrenheita. Sposób zmiany jednostki temperatury został opisany na kolejnych stronach instrukcji. 6

7 Przyciski Wciśnięcie przycisku Override skutkuje wymuszeniem trybu zajętości. Oznacza to, że bez względu na to, czy pomieszczenie faktycznie jest zajęte, czy nie, to regulator pracuje w trybie Komfort przez określony czas. W ten sposób można wymusić utrzymywanie wyższej temperatury w pomieszczeniu. Wciśnięcie przycisku (góra) lub (dół) pokazuje temperaturę zadaną. Kolejne użycie jednego z tych przycisków zmienia tą temperaturę (dla trybu Komfort). Temperaturę zadaną dla trybu Eco można zmienić w konfiguracji regulatora. Menu konfiguracji ustawień otwiera się po przytrzymaniu przycisku Override przez 8 sekund. Po otwarciu menu na ekranie pojawia się parametr PswrdSet i wartość domyślna 0 (oznacza brak hasła). Zmiana wartości tego parametru powoduje zmianę hasła dla regulatora. Przycisk Override służy do przechodzenia pomiędzy dostępnymi parametrami. Przyciski góra/dół służą do zmiany wartości parametrów. Długie przytrzymanie przycisku góra lub dół powoduje szybką zmianę wartości parametru. Po ustawieniu żądanej wartości parametru należy zatwierdzić wybór przyciskiem Override jednocześnie następuje przejście do kolejnego parametru. Menu wyłącza się automatycznie, jeśli użytkownik przez kilka sekund nie użyje żadnego przycisku. Tryby pracy Regulator może pracować w trzech trybach: Komfort, przejściowym i Eco. Każdy tryb charakteryzuje się inną temperaturę zadaną. Regulator pracuje w trybie Komfort, jeżeli czujnik obecności wykrywa ruch w pomieszczeniu, a temperatura zadana jest wtedy równa temperaturze ustawionej przyciskami góra/dół. Jeżeli przez czas równy wartości parametru St-By TM regulator nie wykryje ruchu, to uruchamiany jest tryb przejściowy, a temperatura zadana jest równa wartości St-By Ht. Jeżeli od tego momentu regulator nie wykryje ruchu przez czas Unocc TM, to włączany jest tryb Eco i temperatura zadana zmienia się na wartość Unocc HT. 4 Domyślnie regulator nie jest zablokowany hasłem. Jeżeli zostało ustawione hasło, to po otwarciu menu należy podać jego wartość (na ekranie wyświetla się Password i 0); hasło należy wpisać przyciskami góra/dół i zatwierdzić przyciskiem Override. 7

8 Konfiguracja ustawień regulatora Po włączeniu zasilania regulatora należy ustawić wartości parametrów takie, jak w poniższej tabeli. Parametry wymienione na szarym tle MUSZĄ mieć wartości takie, jak w tabeli. Wartości parametrów niewymienionych w tabeli należy pozostawić domyślne lub według własnego uznania. Parametr Wartość Komentarz BI1 BI2 UI3 C Or F None/Window None None C Jeżeli wykorzystywany jest kontaktron, ustaw Window. W przeciwnym przypadku, ustaw None Jednostka temperatury stopnie Celsjusza (C) lub stopnie Fahrenheita (F, jednostka temperatury używana w Ameryce Północnej) Out1Conf 2.0 Konfiguracja wyjść regulatora dla przypadku tylko grzanie CntrlType On/Off Konfiguracja wyjść regulatora odpowiednia dla siłowników typu otwarty/zamknięty SeqOpera 1 Konfiguracja algorytmu regulacji dla przypadku tylko grzanie St-By TM Unocc TM St-By HT Unocc HT Heat max TOccTime (zalecane: 0,5 godziny) (zalecane: 0.5 godziny) (zalecane:19 0 C) (zalecane 17 0 C) (zalecane: 24 0 C) (zalecane: 1 godzina) Jeżeli czujnik obecności nie wykryje ruchu przez czas równy St- By TM, to regulator zmienia tryb na przejściowy oraz temperaturę zadaną na St-By HT Jeżeli czujnik obecności nie wykryje ruchu od momentu uruchomienia trybu przejściowego (St-By) przez czas równy Unocc TM, to regulator zmienia tryb na Eco oraz temperaturę zadaną na Unocc HT Temperatura zadana w trybie przejściowym; wartość powinna być niższa od temperatury zadanej w trybie Komfort Temperatura zadana dla grzania w trybie Eco; wartość powinna być niższa od temperatury zadanej w trybie przejściowym (St-By) Parametr określa jaką najwyższą temperaturę zadaną można ustawić za pomocą przycisków góra/dół (blokuje możliwość ustawienia wyższej temperatury zadanej) Wciśnięcie przycisku Override skutkuje wymuszeniem trybu zajętości (Komfort) na czas równy parametrowi TOccTime 8
