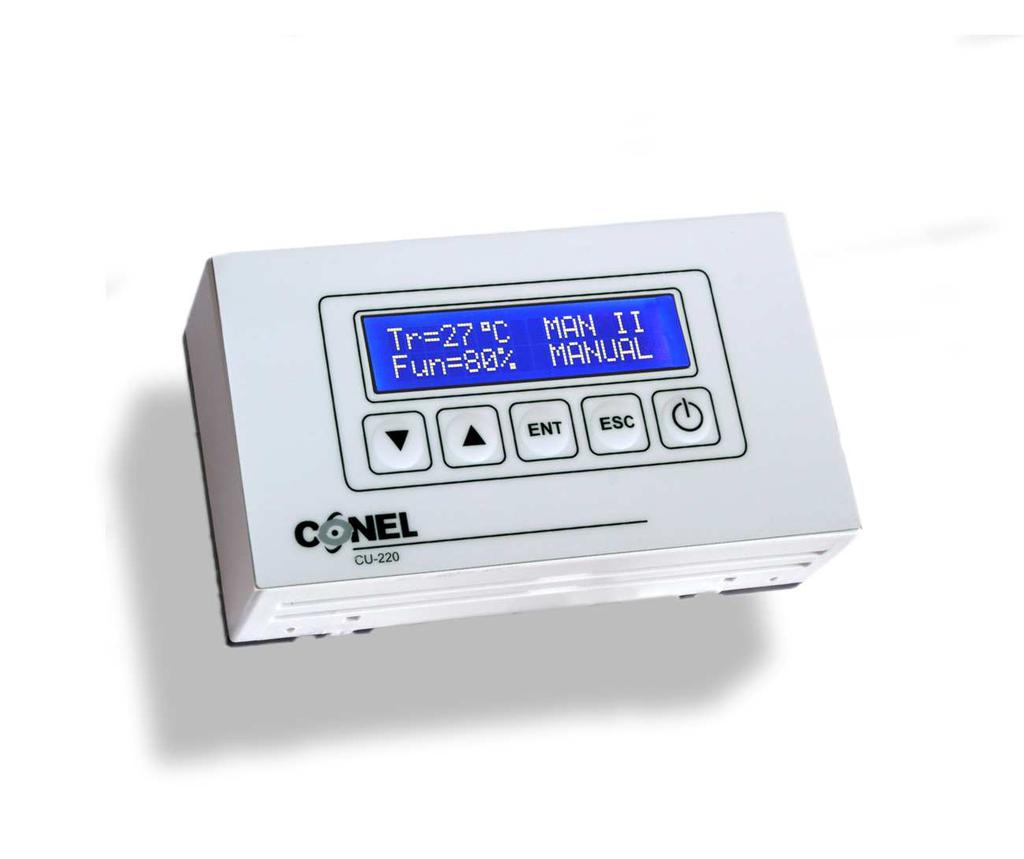

1 Sterownik CU-220
2 I. DANE TECHNICZNE Opis elemów sterujących i kontrolnych Budowa Dane znamionowe... 3 II. INSTRUKCJA UśYTKOWANIA Opis działania Oznaczenie parametrów Algorytm działania Opis montaŝu Konfiguracja kalendarza Szczegółowy opis funkcji sterownika
3 Sterownik CU-220 Sterownik CU-220 przeznaczony jest do sterowania w zaleŝności od temperatury pracą zaworu regulującego przepływ czynnika grzewczego lub chłodzącego (takŝe sterowania stycznikiem nagrzewnicy elektrycznej), oraz do sterowania prędkością obrotową wylatora. I. DANE TECHNICZNE 1 Opis elemów sterujących i kontrolnych wyświetlacz zwiększanie nastawianej wartości zmniejszanie nastawianej wartości zatwierdzanie zmian/wyboru Anulowanie zmian/wyboru załączanie/wyłączanie/zmiana trybu ręczny kalendarz - krótkie przyciśnięcia powodują kolejne załączenie: sterowania w trybie MANUAL sterowania w trybie CALEND wyłączenie sterowania OFF - przytrzymanie przycisku powoduje załączenie lub wyłączenie zasilania kasetki 2
4 2 Budowa Przeznaczenie: Komunikacja z uŝytkownikiem Pomiar temperatury: Wyjścia: Sterownik CU-220 przeznaczony jest do sterowania nagrzewnicą, chłodnicą oraz prędkością obrotową wylatora w zaleŝności od temperatury Klawiatura sterująca, wyświetlacz LCD, interfejs MODBUS Wbudowany czujnik temperatury, oraz zewnętrzny czujnik PT 1000 wyjście przekaźnikowe beznapięciowy, oraz wyjście analogowe 0 10V 3 Dane znamionowe Zasilanie 230V 50±1Hz Znamionowe napięcie 400V izolacji Dopuszczalna temperatura 0 50C pracy zakres regulacji 0 35C temperatury zakres regulacji obrotów 0 100% wylatora wyjście cyfrowe Q wyjście przekaźnikowe beznapięciowy 0,5A wyjście analogowe Y wyjście napięciowe 0 10V Stopień ochrony IP 20 wymiary 70x120x25 Środowisko EMC 1 1. Podłączenie sterownika oraz uruchomienie moŝe dokonać jedynie wykwalifikowana obsługa. 2. Sterownik przeznaczony jest do pracy wewnątrz budynku 3
5 II. INSTRUKCJA UśYTKOWANIA 1 Opis działania 1.1 Oznaczenie parametrów Tr temperatura mierzona Fun wydatek wylatora Tryby pracy : MAN I / MAN II / AUTO : MAN I praca termostatowa gdy jest potrzeba grzania załącza się zarówno przekaźnik sterujący zaworem jak i sygnał sterujący wylatorem o zadanej wartości MAN II - gdy jest potrzeba grzania załącza się przekaźnik sterujący zaworem wylator pracuje ciągle z zadanym wydatkiem AUTO - gdy jest potrzeba grzania załącza się przekaźnik sterujący zaworem, a wartość sygnału wylatora zaleŝy od algorytmu regulacji MANUAL tryb pracy ręcznej CALEND tryb pracy wg kalendarza OFF wyłączony Room temp: Tr=26ºC temperatura mierzona przez czujnik wewnątrz kasetki Duct temp: Td=n.c. temperatura mierzona przez czujnik zewnętrzny komunikat n.c. oznacza brak czujnika Parameters Set point: Ts=21ºC ustawienie temperatury zadanej Fan Set Point: Fun=100% - ustawienie wydatku wylatora Fan Low Point: Fun=0% - ustawienie ograniczenia dolnego prędkości wylatora Set Mode: MANI wybór trybu pracy (MAN I / MAN II / AUTO) Set ref. temp: INTERNAL wybór czujnika temperatury (INTERNAL/EXTERNAL) Pi Kp Gain: Kp=2 wzmocnienie regulatora PI Pi Ti Time: Ti=10s czas zdwojenia regulatora PI Buzzer off włączenie/wyłączenie buzzera Restore default przywrócenie nastaw fabrycznych Temp. Tr correct 0 ºC korekta temperatury Tr Temp. Td correct 0 ºC korekta temperatury Td Cooling/Heating wybór regulacji chłodzenia lub/i grzania Modbus Config ustawienie parametrów transmisji MODBUS Calendar Set ustawienie kalendarza Clock ustawienie zegara 4
6 1.2 Algorytm działania Regulacja temperatury odbywa się przy pomocy regulatora PI. Parametry regulacji takie jak czas zdwojenia i współczynnik wzmocnienia dostępne są w menu Parameters. W trybach MAN I i MAN II sygnał analogowy z regulatora nie jest dostepny zamieniany jest na sygnał cyfrowy sterujacy przekaŝnikiem. W trybie AUTO powyŝszy sygnał dostępny jest na wyjściu analogowym 0-10V. Wyjście cyfrowe powiązane jest z wartością wyjściową regulatora PI w następujący sposób : 1 - w menu Parameters Coolig/Heating wybrana opcja Heat - regulator PI pracuje wg algorytmu nagrzewania, wyjście cyfrowe załącza się gdy poziom wartości wyjściowej regulatora PI przekroczy 5% wartości maksymalnej. 2 - w menu Parameters Coolig/Heating wybrana opcja Cool - regulator PI pracuje wg algorytmu chłodzenia, wyjście cyfrowe załącza się gdy poziom wartości wyjściowej regulatora PI przekroczy 5% wartości maksymalnej. 3 - w menu Parameters Coolig/Heating wybrana opcja Cool&Heat - regulator PI pracuje wg algorytmu chłodzenia I grzania, wyjście cyfrowe załącza się gdy poziom wartości wyjściowej regulatora PI przekroczy 5% wartości maksymalnej tylko w przypadku zapotrzebowania na ciepło. PowyŜsze zaleŝności dotyczą wszystkich trzech trybów pracy (MAN I, MAN II, AUTO). 5
7 2 Opis montaŝu W celu zamontowania sterownika naleŝy zdjąć panel czołowy poprzez podwaŝenie zaczepów. Następnie naleŝy przymocować sterownik do ściany i przyłączyć przewody zasilające i sterujące zgodnie ze schematem. 1. Przed demontaŝem obudowy naleŝy bezwzględnie odłączyć sterownik spod napięcia.. 2. Instalacji sterownika powinien dokonywać wykwalifikowany personel lub serwis. GND 0-10V GND TMP A B D0 COM N L Czujnik temperatury PT 1000 SPEEDCON Interfejs MODBUS Zasilanie 230V AC Zawór czynnika grzewczego 0-10V GND Tk2 Tk1 PE N U Silnik wylatora Sterownik prędkości obrotowej wylatorów PE N L Zasilanie 230V AC 6
8 3 Konfiguracja kalendarza Select Day Day= Mon Wyświetlacz Opis Parametr Wartość Copy Settings Day= Mon Select Zone: Zone=1 zmiana dnia tygodnia kopiowanie nastaw z innego dnia Day Day wybór strefy czasowej Zone 1 3 Mon, Tue, Wed, Thu, Fri, Sat, Sun Mon, Tue, Wed, Thu, Fri, Sat, Sun Zone Begin Time 1:00 Zone Hour Set 1: Zone Min Set :00 Zone1 End Time 1:00 Zone Hour Set 1: Zone Min Set :00 czas załączenia strefy - - : - - zmiana godziny - : 0 23 zmiana minut : czas wyłączenia strefy - - : - - zmiana godziny - : 0 23 zmiana minut : Zone Ts Temp Ts=20 C Zone Fan Set Fun=100% temperatura zadana Ts 0 35 C zadana prędkość wylatora Fun 1 100% Zone Set Mode Mode=MAN I tryb pracy Mode MAN I, MAN II, AUTO Zone ON/OFF off załączenie/wyłączenie układu w wybranej strefie czasowej on off on - załączony off - wyłączony Analogicznie dla pozostałych dni tygodnia i stref czasowych Zone=2 i Zone=3. Dla kaŝdego dnia moŝna wybrać trzy niezaleŝne strefy czasowe. 4 Szczegółowy opis funkcji sterownika Wyświetlacz Opis Parametr Wartość Tr=27 C AUTO Fun=50% MANUAL Room temp: Tr=27 C Duct temp: Td=27 C Ekran główny Temperatura mierzona przez czujnik wewnątrz kasetki Temperatura mierzona przez czujnik zewnętrzny Parameters Set point: Ts=20 C Parametry temperatura zadana Ts 0 35 C Fan Set Point: Fun=20% zadana prędkość wylatora Fun 1 100% Fan Low Point: Fun=0% ograniczenie dolne prędkości wylatora Fun 0 49% 7
9 Wyświetlacz Opis Parametr Wartość Set Mode: MAN I Set Ref. temp: INTERNAL Pi Kp Gain: Kp=2 Pi Ti Time: Ti=10s Buzzer on tryb pracy wybór czujnika wiodącego INTERNAL wbudowany EXTERNAL - zewnętrzny MAN I, MAN II, AUTO INTERNAL EXTERNAL wzmocnienie regulatora PI Kp czas zdwojenia regulatora PI Ti s buzzer Ti s Restore default no przywrócenie nastaw fabrycznych Temp. Tr correct 0 C korekta temperatury mierzonej przez czujnik wewnątrz kasetki Tr -5 5 C Temp. Td correct 0 C korekta temperatury mierzonej przez czujnik zewnętrzny Tr -5 5 C Cooling/Heating Heat wybór Heat Cool Cool&Heat Heat grzanie Cool chłodzenie Cool&Heat-obie funkcje Modbus Config konfiguracja parametrów protokołu MODBUS Modbus Enabled no załączenie interfejsu (nastawa fabryczna no) Enabled no yes Modbus Address Address=1 Modbus BaudRate Baud=19200 Modbus Can Take Control:no Calendar Set adres (nastawa fabryczna Address=1) prędkość transmisji (nastawa fabryczna 19200) moŝliwość zmiany parametrów sterownicy przy pomocy MODBUS (nastawa fabryczna Control:no) ustawienie kalendarza Address Baud Control no yes Lista dostępnych parametrów i sposób programowania nastaw opisany jest w punkcie 3 instrukcji. Clock: Mon ustawienie zegara Hour Set 1: Minute Set :00 zmiana godziny - : 0 23 zmiana minut : Week Day Set Day=Mon zmiana dnia tygodnia Day Mon Sun 8
