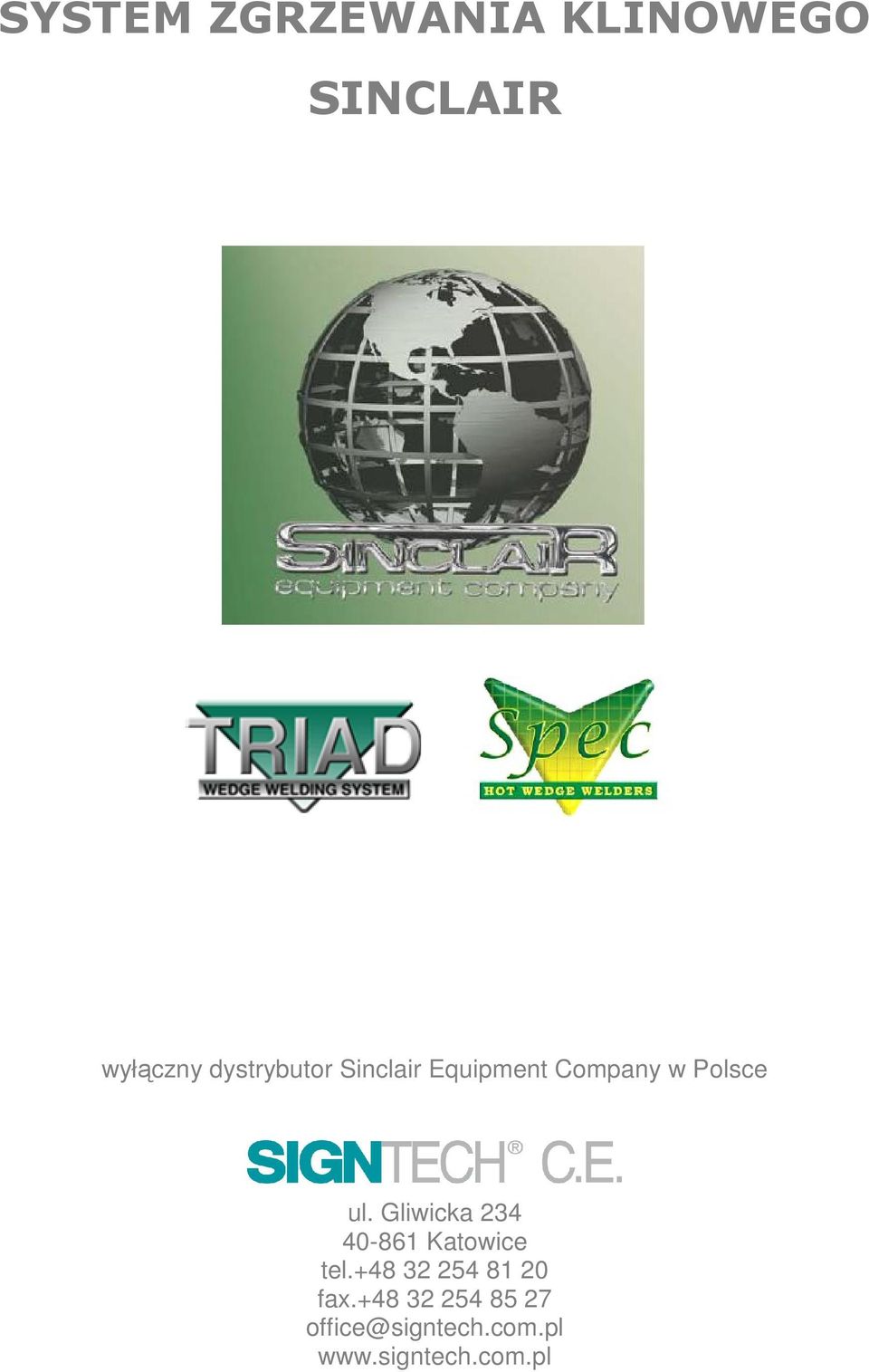

1 SYSTEM ZGRZEWANIA KLINOWEGO SINCLAIR wyłączny dystrybutor Sinclair Equipment Company w Polsce ul. Gliwicka Katowice tel fax office@signtech.com.pl

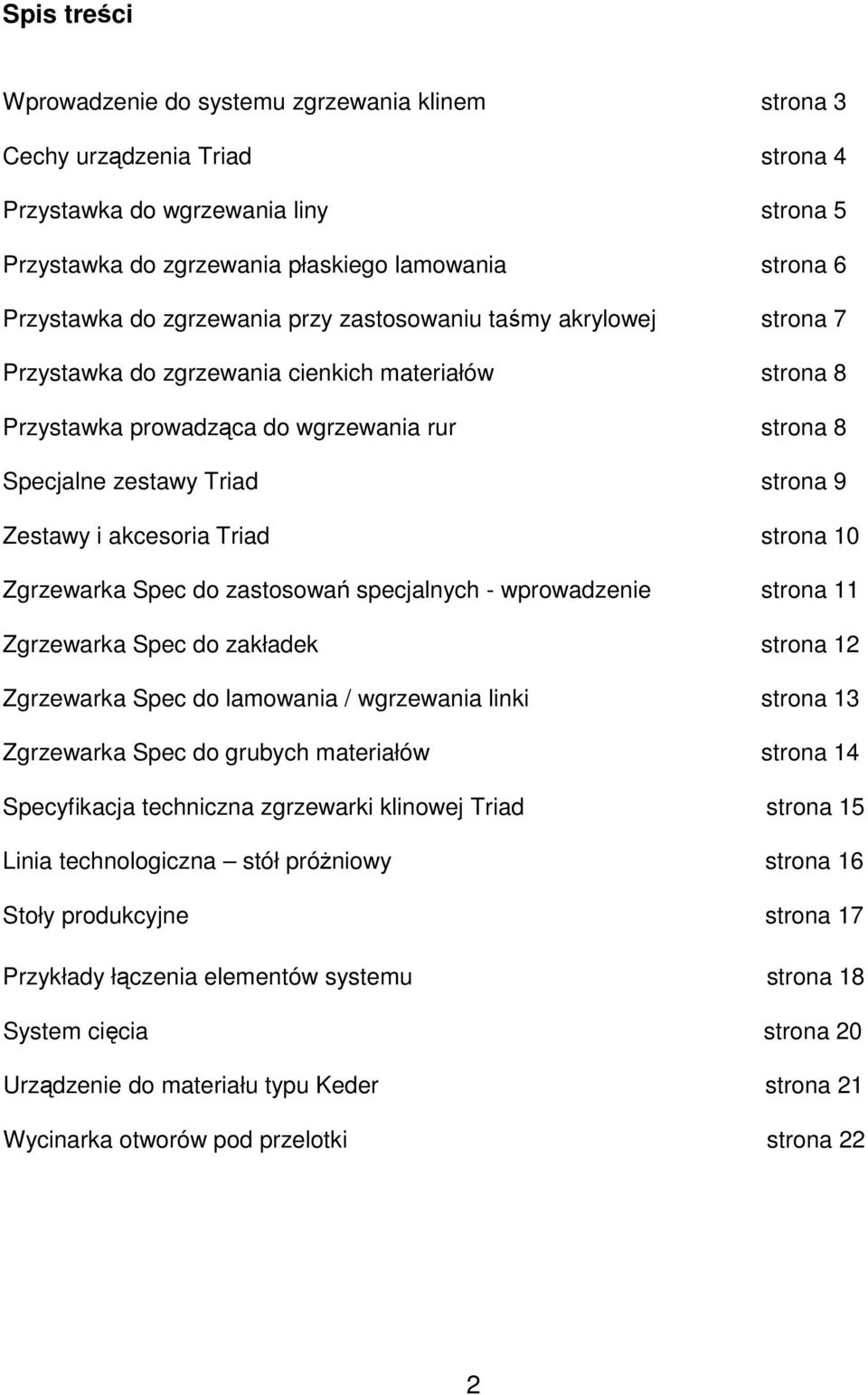

2 Spis treści Wprowadzenie do systemu zgrzewania klinem strona 3 Cechy urządzenia Triad strona 4 Przystawka do wgrzewania liny strona 5 Przystawka do zgrzewania płaskiego lamowania strona 6 Przystawka do zgrzewania przy zastosowaniu taśmy akrylowej strona 7 Przystawka do zgrzewania cienkich materiałów strona 8 Przystawka prowadząca do wgrzewania rur strona 8 Specjalne zestawy Triad strona 9 Zestawy i akcesoria Triad strona 10 Zgrzewarka Spec do zastosowań specjalnych - wprowadzenie strona 11 Zgrzewarka Spec do zakładek strona 12 Zgrzewarka Spec do lamowania / wgrzewania linki strona 13 Zgrzewarka Spec do grubych materiałów strona 14 Specyfikacja techniczna zgrzewarki klinowej Triad strona 15 Linia technologiczna stół próżniowy strona 16 Stoły produkcyjne strona 17 Przykłady łączenia elementów systemu strona 18 System cięcia strona 20 Urządzenie do materiału typu Keder strona 21 Wycinarka otworów pod przelotki strona 22 2

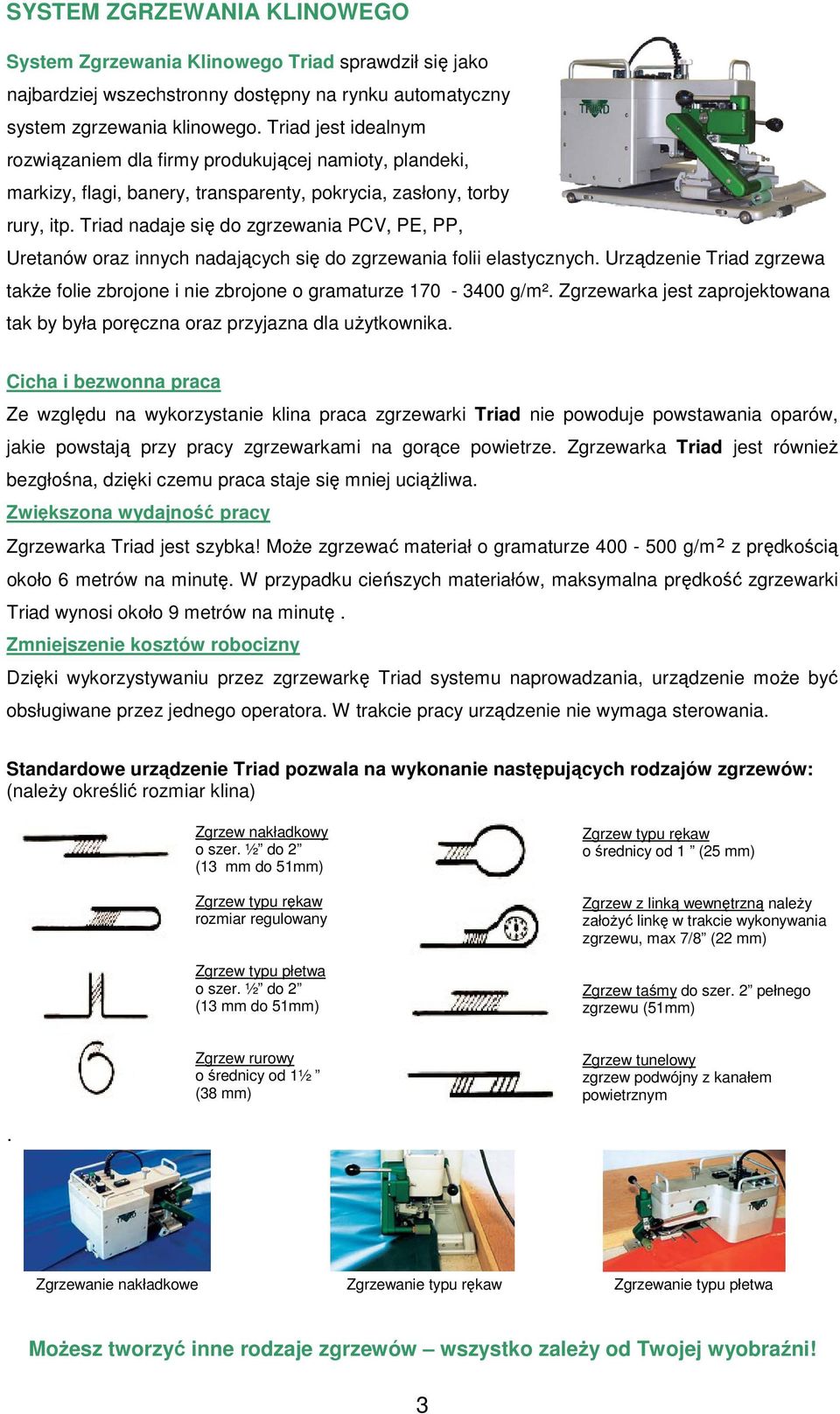

3 SYSTEM ZGRZEWANIA KLINOWEGO System Zgrzewania Klinowego Triad sprawdził się jako najbardziej wszechstronny dostępny na rynku automatyczny system zgrzewania klinowego. Triad jest idealnym rozwiązaniem dla firmy produkującej namioty, plandeki, markizy, flagi, banery, transparenty, pokrycia, zasłony, torby rury, itp. Triad nadaje się do zgrzewania PCV, PE, PP, Uretanów oraz innych nadających się do zgrzewania folii elastycznych. Urządzenie Triad zgrzewa także folie zbrojone i nie zbrojone o gramaturze g/m². Zgrzewarka jest zaprojektowana tak by była poręczna oraz przyjazna dla użytkownika. Cicha i bezwonna praca Ze względu na wykorzystanie klina praca zgrzewarki Triad nie powoduje powstawania oparów, jakie powstają przy pracy zgrzewarkami na gorące powietrze. Zgrzewarka Triad jest również bezgłośna, dzięki czemu praca staje się mniej uciążliwa. Zwiększona wydajność pracy Zgrzewarka Triad jest szybka! Może zgrzewać materiał o gramaturze g/m² z prędkością około 6 metrów na minutę. W przypadku cieńszych materiałów, maksymalna prędkość zgrzewarki Triad wynosi około 9 metrów na minutę. Zmniejszenie kosztów robocizny Dzięki wykorzystywaniu przez zgrzewarkę Triad systemu naprowadzania, urządzenie może być obsługiwane przez jednego operatora. W trakcie pracy urządzenie nie wymaga sterowania. Standardowe urządzenie Triad pozwala na wykonanie następujących rodzajów zgrzewów: (należy określić rozmiar klina) Zgrzew nakładkowy o szer. ½ do 2 (13 mm do 51mm) Zgrzew typu rękaw rozmiar regulowany Zgrzew typu płetwa o szer. ½ do 2 (13 mm do 51mm) Zgrzew typu rękaw o średnicy od 1 (25 mm) Zgrzew z linką wewnętrzną należy założyć linkę w trakcie wykonywania zgrzewu, max 7/8 (22 mm) Zgrzew taśmy do szer. 2 pełnego zgrzewu (51mm) Zgrzew rurowy o średnicy od 1½ (38 mm) Zgrzew tunelowy zgrzew podwójny z kanałem powietrznym. Zgrzewanie nakładkowe Zgrzewanie typu rękaw Zgrzewanie typu płetwa Możesz tworzyć inne rodzaje zgrzewów wszystko zależy od Twojej wyobraźni! 3

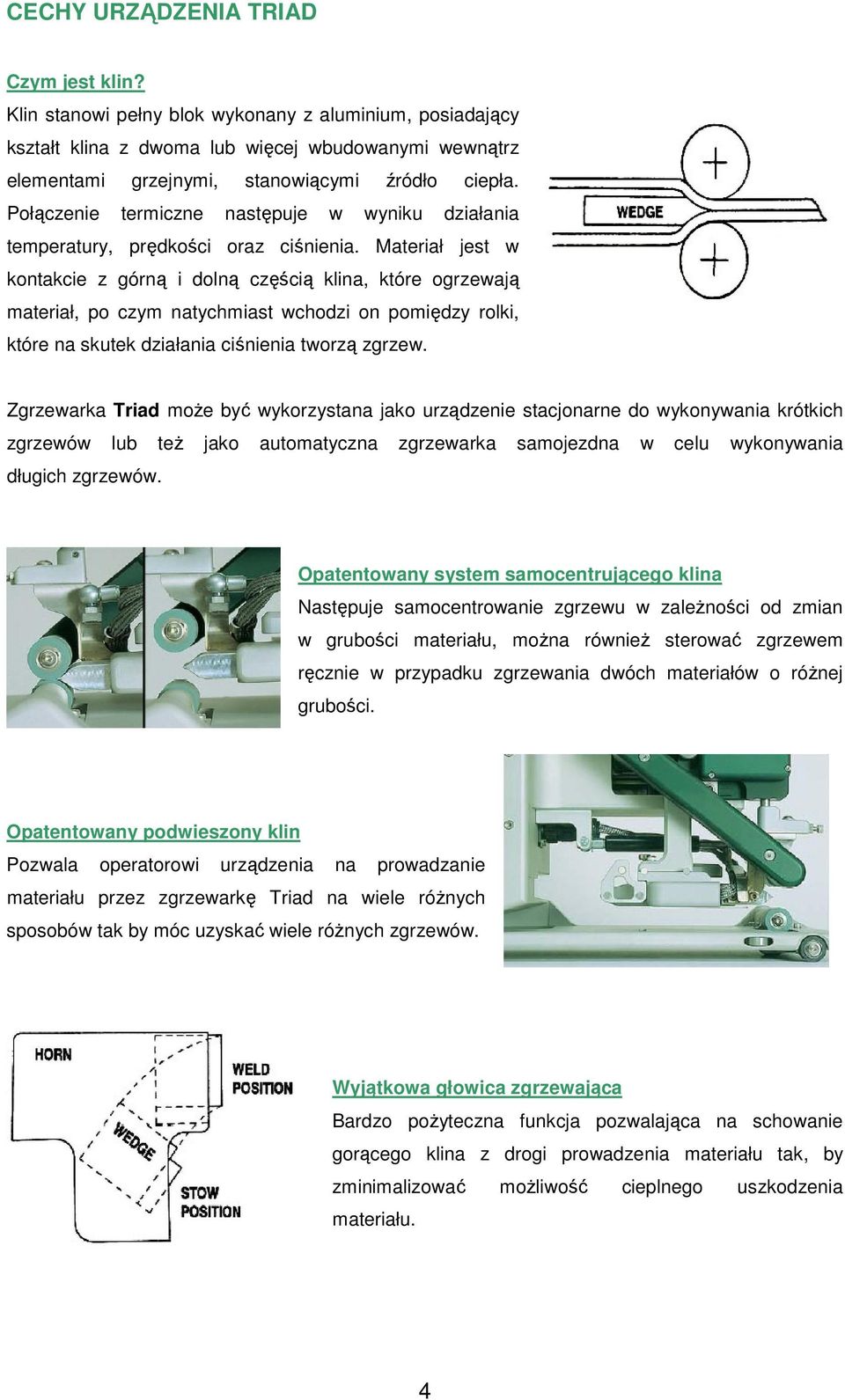

4 CECHY URZĄDZENIA TRIAD Czym jest klin? Klin stanowi pełny blok wykonany z aluminium, posiadający kształt klina z dwoma lub więcej wbudowanymi wewnątrz elementami grzejnymi, stanowiącymi źródło ciepła. Połączenie termiczne następuje w wyniku działania temperatury, prędkości oraz ciśnienia. Materiał jest w kontakcie z górną i dolną częścią klina, które ogrzewają materiał, po czym natychmiast wchodzi on pomiędzy rolki, które na skutek działania ciśnienia tworzą zgrzew. Zgrzewarka Triad może być wykorzystana jako urządzenie stacjonarne do wykonywania krótkich zgrzewów lub też jako automatyczna zgrzewarka samojezdna w celu wykonywania długich zgrzewów. Opatentowany system samocentrującego klina Następuje samocentrowanie zgrzewu w zależności od zmian w grubości materiału, można również sterować zgrzewem ręcznie w przypadku zgrzewania dwóch materiałów o różnej grubości. Opatentowany podwieszony klin Pozwala operatorowi urządzenia na prowadzanie materiału przez zgrzewarkę Triad na wiele różnych sposobów tak by móc uzyskać wiele różnych zgrzewów. Wyjątkowa głowica zgrzewająca Bardzo pożyteczna funkcja pozwalająca na schowanie gorącego klina z drogi prowadzenia materiału tak, by zminimalizować możliwość cieplnego uszkodzenia materiału. 4

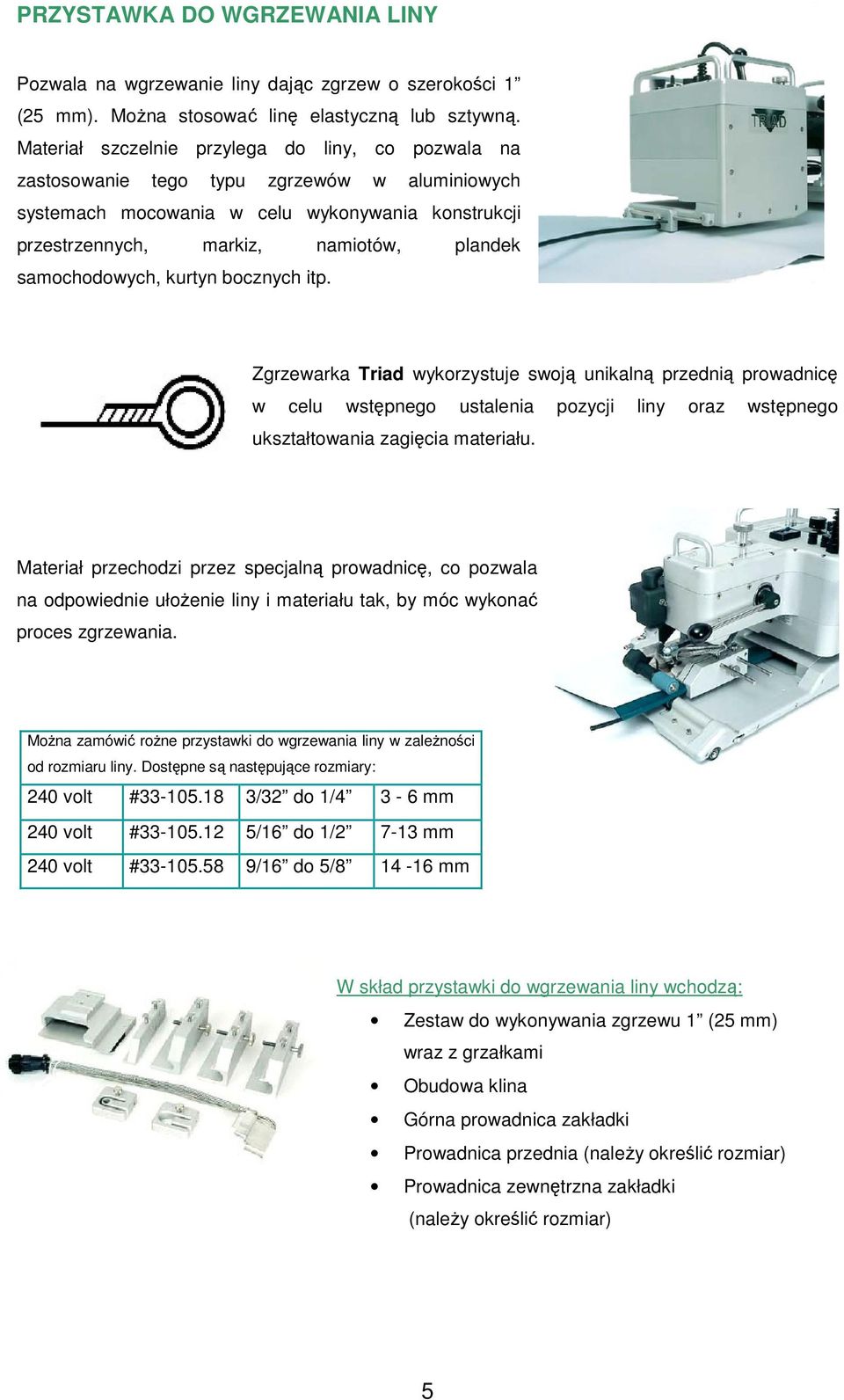

5 PRZYSTAWKA DO WGRZEWANIA LINY Pozwala na wgrzewanie liny dając zgrzew o szerokości 1 (25 mm). Można stosować linę elastyczną lub sztywną. Materiał szczelnie przylega do liny, co pozwala na zastosowanie tego typu zgrzewów w aluminiowych systemach mocowania w celu wykonywania konstrukcji przestrzennych, markiz, namiotów, plandek samochodowych, kurtyn bocznych itp. Zgrzewarka Triad wykorzystuje swoją unikalną przednią prowadnicę w celu wstępnego ustalenia pozycji liny oraz wstępnego ukształtowania zagięcia materiału. Materiał przechodzi przez specjalną prowadnicę, co pozwala na odpowiednie ułożenie liny i materiału tak, by móc wykonać proces zgrzewania. Można zamówić rożne przystawki do wgrzewania liny w zależności od rozmiaru liny. Dostępne są następujące rozmiary: 240 volt # /32 do 1/4 3-6 mm 240 volt # /16 do 1/ mm 240 volt # /16 do 5/ mm W skład przystawki do wgrzewania liny wchodzą: Zestaw do wykonywania zgrzewu 1 (25 mm) wraz z grzałkami Obudowa klina Górna prowadnica zakładki Prowadnica przednia (należy określić rozmiar) Prowadnica zewnętrzna zakładki (należy określić rozmiar) 5

6 PRZYSTAWKA DO ZGRZEWANIA PŁASKIEGO LAMOWANIA Przystawka do zgrzewania płaskiego lamowania pozwala na wykonywanie zakładki 1 (25 mm) całkowicie zgrzanej aż do krawędzi. Ten zestaw ma zastosowanie przy produkcji banerów, flag, markiz, plandek i kurtyn, przy których wymagana jest czysta sztywna krawędź w celu dalszego mocowania lub pozostawienia czystej krawędzi. Wykorzystywana jest przednia prowadnica w celu wstępnego zagięcia materiału oraz jego wstępnego ustawienia. Materiał jest wprowadzany do systemu płaskiego zgrzewu, poprzez zewnętrzną prowadnicę oraz przy wykorzystaniu szerszych rolek po to, by uzyskać całkowicie zgrzaną krawędź. W skład zestawu do płaskiego zgrzewania zakładki wchodzą: Zestaw do wykonywania zgrzewu 1 (25 mm) wraz z grzałkami Obudowa klina Górna prowadnica zakładki Zewnętrzna prowadnica płaskiej zakładki Prowadnica przednia Dwie rolki 2 (51 mm) wraz z mocowaniem Posiadanie zestawu do wgrzewania liny lub zestawu do wykonywania płaskich zakładek, pozwala na wykonywanie również innych typów zakładek poprzez proste dodanie dodatkowych prowadnic i/lub rolek. Wszystkie części podobne są wzajemnie wymienne, co eliminuje potrzebę zakupu pełnego nowego systemu. 6

7 PRZYSTAWKA DO ZGRZEWANIA PRZY ZASTOSOWANIU TAŚMY AKRYLOWEJ Przystawka do zgrzewania przy zastosowaniu taśmy akrylowej pozwala na zgrzewania akrylu i innych tworzyw nietermoplastycznych. Ta sprawdzona i potwierdzona metoda pozwala na wykonywania zgrzewów typu zakładka, zakładka z liną, lub zakładka płaska przy wykorzystaniu zgrzewarki Triad. W skład zestawu do zgrzewania akrylu przy pomocy taśmy wchodzą: Zespół mocowania taśmy zgrzewającej Zewnętrzna prowadnica taśmy zgrzewającej dla płaskiego zgrzewu Zewnętrzna prowadnica taśmy zgrzewającej dla wgrzewania liny Klin wraz z nagrzewnicami Dwie rolki 2 (51 mm) wraz z mocowaniem Dwie rolki 1 1/2 (38 mm) wraz z mocowaniem 1 rolka taśmy zgrzewającej Oferowana przez nas termiczna taśma do zgrzewania zapewnia wykonywanie wysokiej jakości płaskiego zgrzewa. Zgrzew ten jest wodoodporny, bez konieczności zszywania i bez pozostawiania otworów po igle. Sam zgrzew wykazuje większą odporność niż materiał w kierunku naciągania. Posiadamy także w ofercie Uniseam FR Tape stosowaną do # Taśma zgrzewająca # Taśma zgrzewająca uniseam FR Tape ognioodpornego zgrzewania tkanin akrylowych. Taśma ta posiada unikalną ognioodporność i zdolność mocnego zgrzewania tkanin akrylowych. Zgrzewarki taśmowe do akrylu: Pozwalają na rozbudowę urządzenia Triad o specjalną przystawkę zaprojektowaną specjalnie do zgrzewania akrylu taśmą # (240 Volt) 7

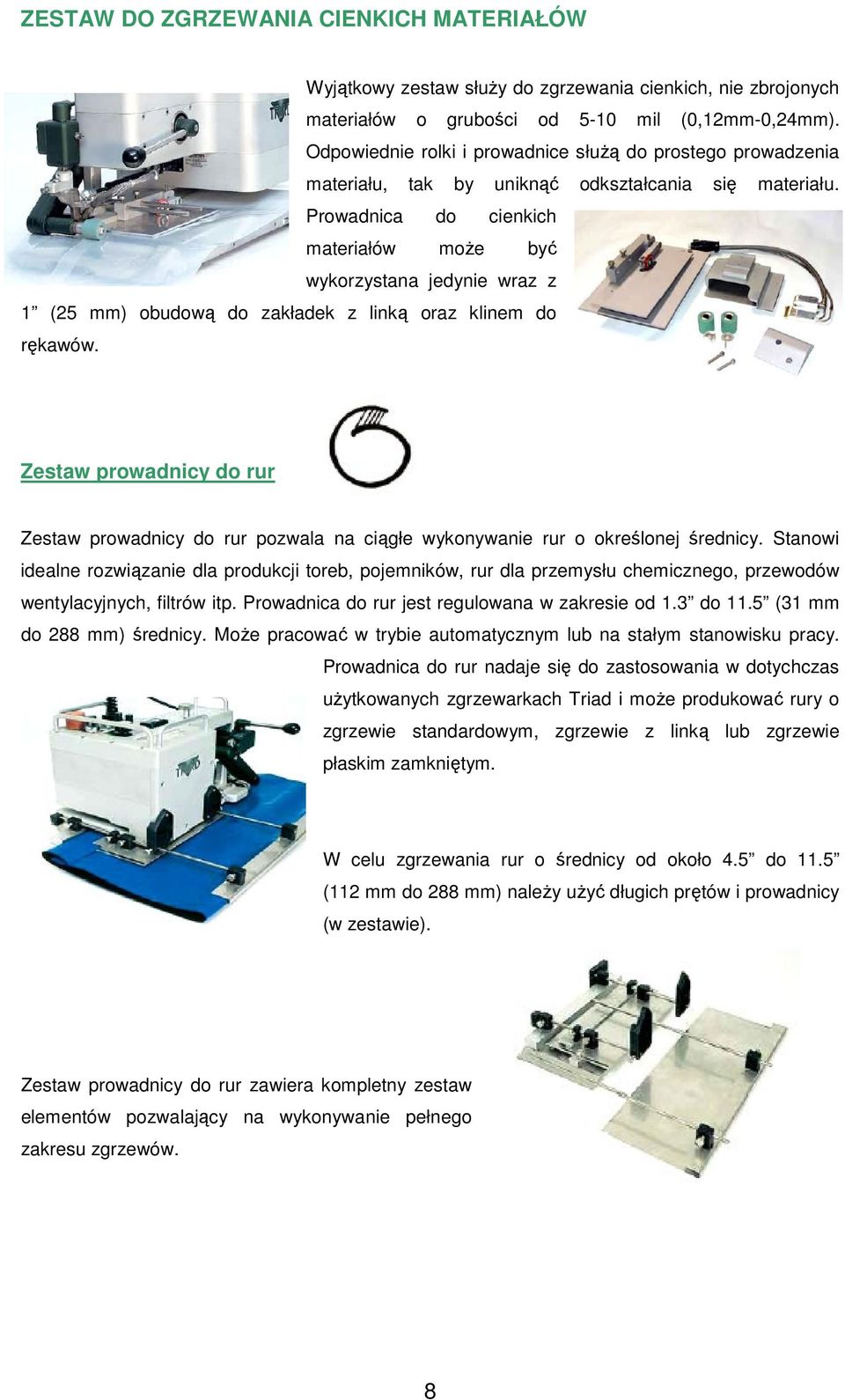

8 ZESTAW DO ZGRZEWANIA CIENKICH MATERIAŁÓW Wyjątkowy zestaw służy do zgrzewania cienkich, nie zbrojonych materiałów o grubości od 5-10 mil (0,12mm-0,24mm). Odpowiednie rolki i prowadnice służą do prostego prowadzenia materiału, tak by uniknąć odkształcania się materiału. Prowadnica do cienkich materiałów może być wykorzystana jedynie wraz z 1 (25 mm) obudową do zakładek z linką oraz klinem do rękawów. Zestaw prowadnicy do rur Zestaw prowadnicy do rur pozwala na ciągłe wykonywanie rur o określonej średnicy. Stanowi idealne rozwiązanie dla produkcji toreb, pojemników, rur dla przemysłu chemicznego, przewodów wentylacyjnych, filtrów itp. Prowadnica do rur jest regulowana w zakresie od 1.3 do 11.5 (31 mm do 288 mm) średnicy. Może pracować w trybie automatycznym lub na stałym stanowisku pracy. Prowadnica do rur nadaje się do zastosowania w dotychczas użytkowanych zgrzewarkach Triad i może produkować rury o zgrzewie standardowym, zgrzewie z linką lub zgrzewie płaskim zamkniętym. W celu zgrzewania rur o średnicy od około 4.5 do 11.5 (112 mm do 288 mm) należy użyć długich prętów i prowadnicy (w zestawie). Zestaw prowadnicy do rur zawiera kompletny zestaw elementów pozwalający na wykonywanie pełnego zakresu zgrzewów. 8

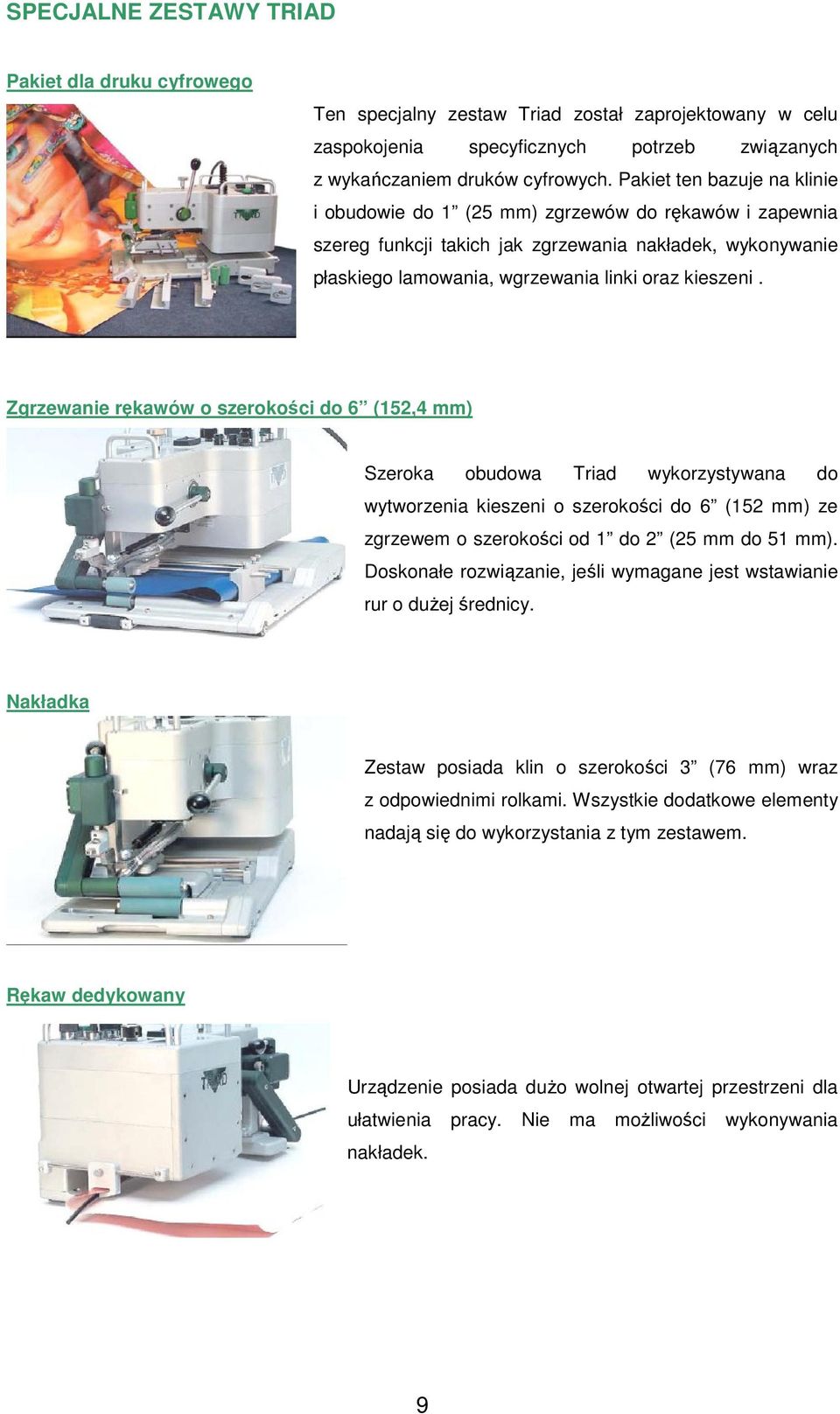

9 SPECJALNE ZESTAWY TRIAD Pakiet dla druku cyfrowego Ten specjalny zestaw Triad został zaprojektowany w celu zaspokojenia specyficznych potrzeb związanych z wykańczaniem druków cyfrowych. Pakiet ten bazuje na klinie i obudowie do 1 (25 mm) zgrzewów do rękawów i zapewnia szereg funkcji takich jak zgrzewania nakładek, wykonywanie płaskiego lamowania, wgrzewania linki oraz kieszeni. Zgrzewanie rękawów o szerokości do 6 (152,4 mm) Szeroka obudowa Triad wykorzystywana do wytworzenia kieszeni o szerokości do 6 (152 mm) ze zgrzewem o szerokości od 1 do 2 (25 mm do 51 mm). Doskonałe rozwiązanie, jeśli wymagane jest wstawianie rur o dużej średnicy. Nakładka Zestaw posiada klin o szerokości 3 (76 mm) wraz z odpowiednimi rolkami. Wszystkie dodatkowe elementy nadają się do wykorzystania z tym zestawem. Rękaw dedykowany Urządzenie posiada dużo wolnej otwartej przestrzeni dla ułatwienia pracy. Nie ma możliwości wykonywania nakładek. 9

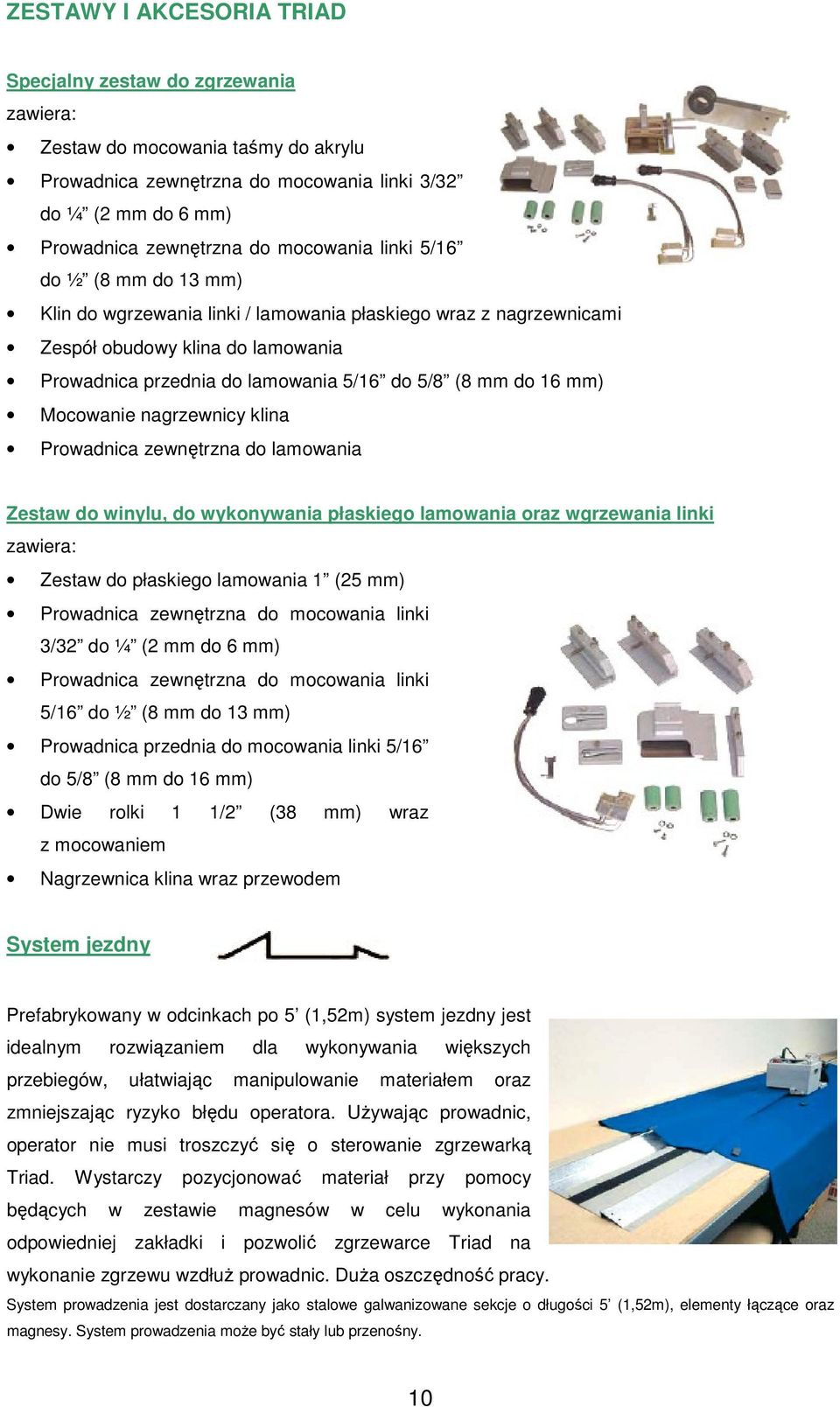

10 ZESTAWY I AKCESORIA TRIAD Specjalny zestaw do zgrzewania zawiera: Zestaw do mocowania taśmy do akrylu Prowadnica zewnętrzna do mocowania linki 3/32 do ¼ (2 mm do 6 mm) Prowadnica zewnętrzna do mocowania linki 5/16 do ½ (8 mm do 13 mm) Klin do wgrzewania linki / lamowania płaskiego wraz z nagrzewnicami Zespół obudowy klina do lamowania Prowadnica przednia do lamowania 5/16 do 5/8 (8 mm do 16 mm) Mocowanie nagrzewnicy klina Prowadnica zewnętrzna do lamowania Zestaw do winylu, do wykonywania płaskiego lamowania oraz wgrzewania linki zawiera: Zestaw do płaskiego lamowania 1 (25 mm) Prowadnica zewnętrzna do mocowania linki 3/32 do ¼ (2 mm do 6 mm) Prowadnica zewnętrzna do mocowania linki 5/16 do ½ (8 mm do 13 mm) Prowadnica przednia do mocowania linki 5/16 do 5/8 (8 mm do 16 mm) Dwie rolki 1 1/2 (38 mm) wraz z mocowaniem Nagrzewnica klina wraz przewodem System jezdny Prefabrykowany w odcinkach po 5 (1,52m) system jezdny jest idealnym rozwiązaniem dla wykonywania większych przebiegów, ułatwiając manipulowanie materiałem oraz zmniejszając ryzyko błędu operatora. Używając prowadnic, operator nie musi troszczyć się o sterowanie zgrzewarką Triad. Wystarczy pozycjonować materiał przy pomocy będących w zestawie magnesów w celu wykonania odpowiedniej zakładki i pozwolić zgrzewarce Triad na wykonanie zgrzewu wzdłuż prowadnic. Duża oszczędność pracy. System prowadzenia jest dostarczany jako stalowe galwanizowane sekcje o długości 5 (1,52m), elementy łączące oraz magnesy. System prowadzenia może być stały lub przenośny. 10

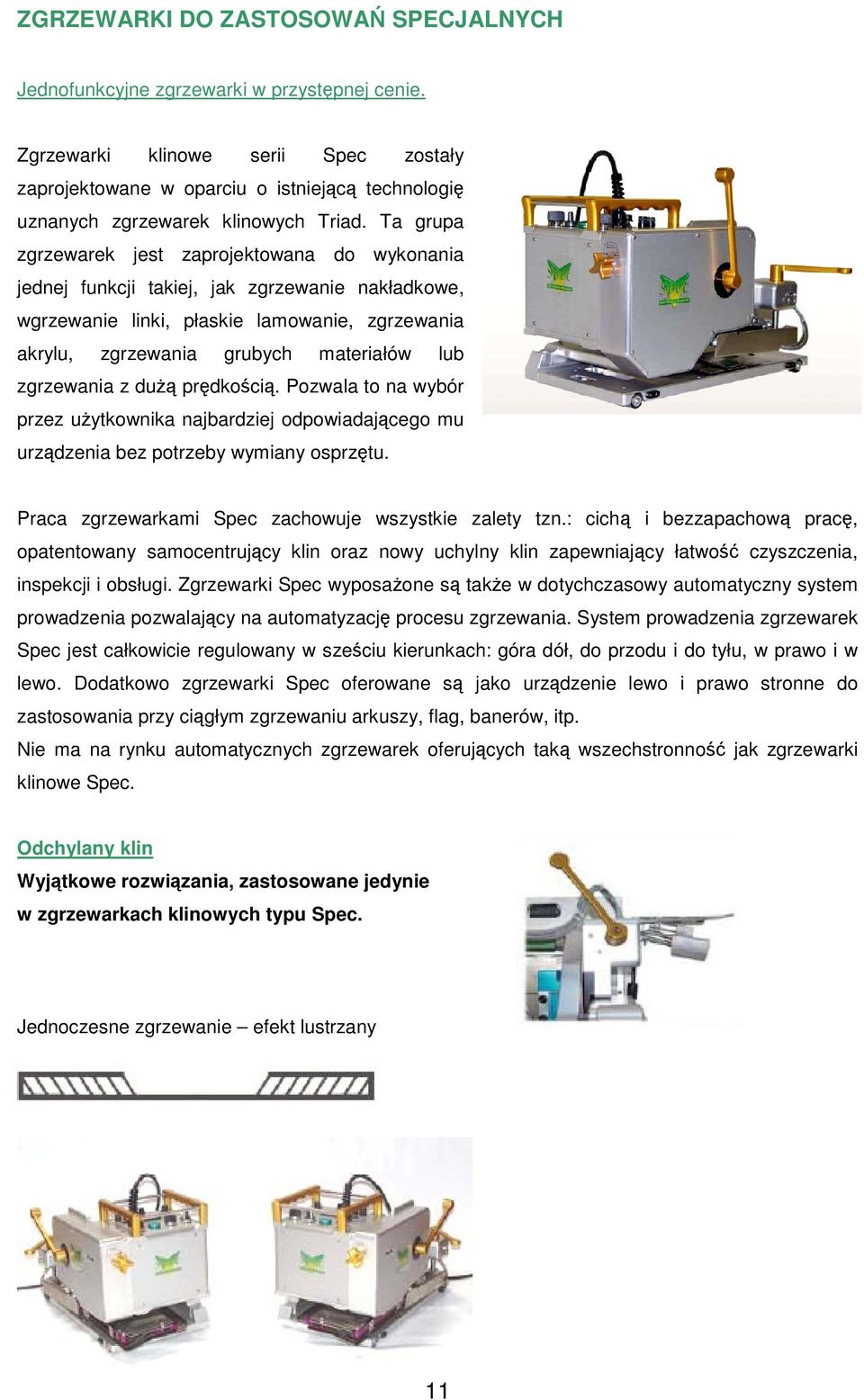

11 ZGRZEWARKI DO ZASTOSOWAŃ SPECJALNYCH Jednofunkcyjne zgrzewarki w przystępnej cenie. Zgrzewarki klinowe serii Spec zostały zaprojektowane w oparciu o istniejącą technologię uznanych zgrzewarek klinowych Triad. Ta grupa zgrzewarek jest zaprojektowana do wykonania jednej funkcji takiej, jak zgrzewanie nakładkowe, wgrzewanie linki, płaskie lamowanie, zgrzewania akrylu, zgrzewania grubych materiałów lub zgrzewania z dużą prędkością. Pozwala to na wybór przez użytkownika najbardziej odpowiadającego mu urządzenia bez potrzeby wymiany osprzętu. Praca zgrzewarkami Spec zachowuje wszystkie zalety tzn.: cichą i bezzapachową pracę, opatentowany samocentrujący klin oraz nowy uchylny klin zapewniający łatwość czyszczenia, inspekcji i obsługi. Zgrzewarki Spec wyposażone są także w dotychczasowy automatyczny system prowadzenia pozwalający na automatyzację procesu zgrzewania. System prowadzenia zgrzewarek Spec jest całkowicie regulowany w sześciu kierunkach: góra dół, do przodu i do tyłu, w prawo i w lewo. Dodatkowo zgrzewarki Spec oferowane są jako urządzenie lewo i prawo stronne do zastosowania przy ciągłym zgrzewaniu arkuszy, flag, banerów, itp. Nie ma na rynku automatycznych zgrzewarek oferujących taką wszechstronność jak zgrzewarki klinowe Spec. Odchylany klin Wyjątkowe rozwiązania, zastosowane jedynie w zgrzewarkach klinowych typu Spec. Jednoczesne zgrzewanie efekt lustrzany 11

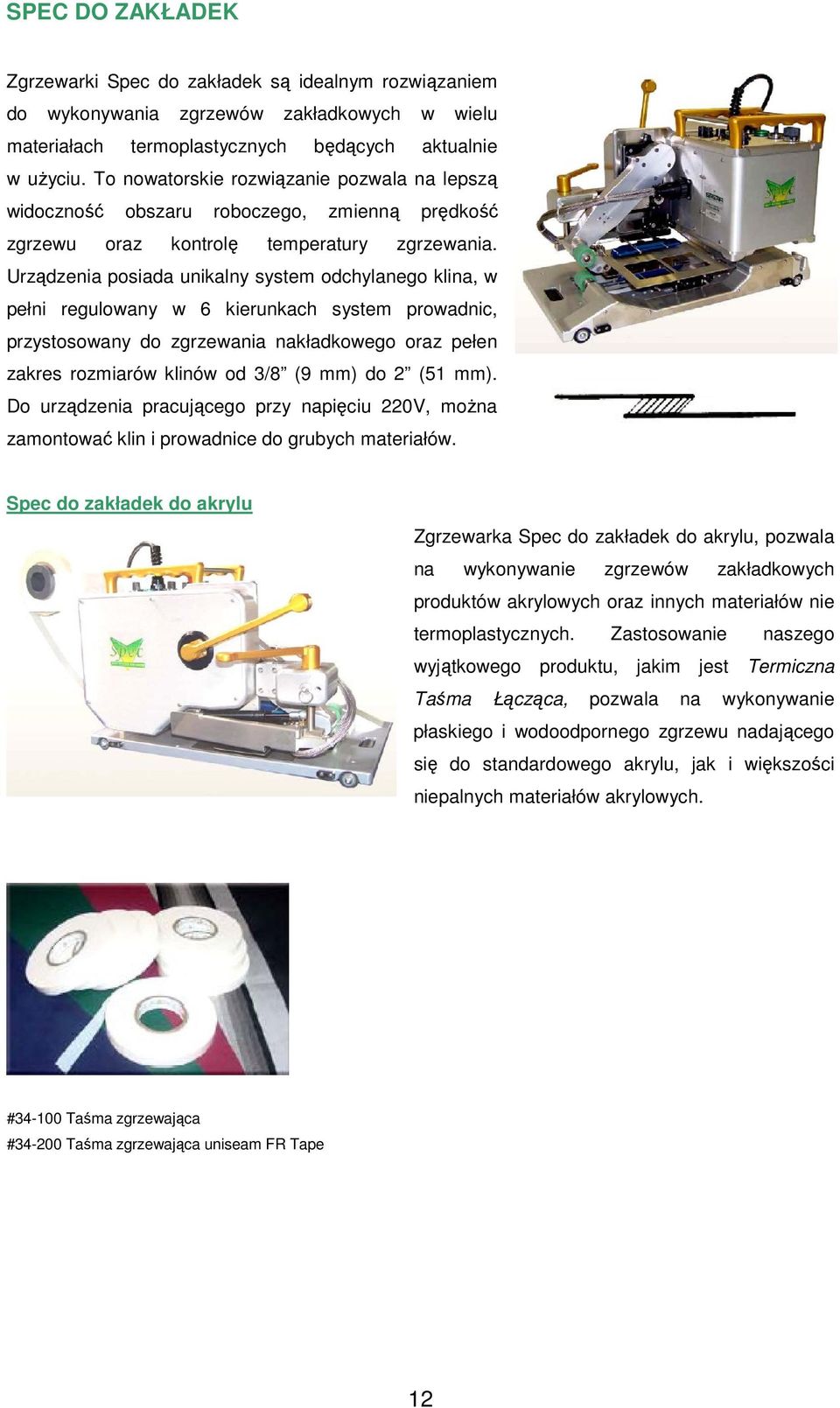

12 SPEC DO ZAKŁADEK Zgrzewarki Spec do zakładek są idealnym rozwiązaniem do wykonywania zgrzewów zakładkowych w wielu materiałach termoplastycznych będących aktualnie w użyciu. To nowatorskie rozwiązanie pozwala na lepszą widoczność obszaru roboczego, zmienną prędkość zgrzewu oraz kontrolę temperatury zgrzewania. Urządzenia posiada unikalny system odchylanego klina, w pełni regulowany w 6 kierunkach system prowadnic, przystosowany do zgrzewania nakładkowego oraz pełen zakres rozmiarów klinów od 3/8 (9 mm) do 2 (51 mm). Do urządzenia pracującego przy napięciu 220V, można zamontować klin i prowadnice do grubych materiałów. Spec do zakładek do akrylu Zgrzewarka Spec do zakładek do akrylu, pozwala na wykonywanie zgrzewów zakładkowych produktów akrylowych oraz innych materiałów nie termoplastycznych. Zastosowanie naszego wyjątkowego produktu, jakim jest Termiczna Taśma Łącząca, pozwala na wykonywanie płaskiego i wodoodpornego zgrzewu nadającego się do standardowego akrylu, jak i większości niepalnych materiałów akrylowych. # Taśma zgrzewająca # Taśma zgrzewająca uniseam FR Tape 12

13 SPEC DO LAMOWANIA/WGRZEWNIA LINKI Zgrzewarki Spec do lamowania / wgrzewania linki przeznaczone są do wykonywania prac wykończeniowych, takich jak lamowanie brzegów, wgrzewanie linki oraz wykonywania kieszeni dla flag, banerów, plandek, kurtyn reklam itp. Zgrzewarki posiadają w pełni regulowany w sześciu kierunkach system prowadnic. Można zamówić zgrzewarki lewo i prawo stronne, co pozwala na jednoczesne zgrzewanie po obu stronach. Lamowanie płaskie Zgrzewanie linki Zgrzewanie kieszeni Spec do lamowania / wgrzewania linki do akrylu Zgrzewarki Spec do lamowania / wgrzewania linki do akrylu mogą być wyposażone w specjalną przystawkę do taśmy akrylowej w celu wykonywania zgrzewów materiałów akrylowych w tym: wykonywania kieszeni, wgrzewania linki i lamowania. Jednoczesne zgrzewanie po obu stronach efekt lustrzany Zgrzewanie kieszeni Lamowanie płaskie Zgrzewanie linki 13

14 SPEC DO GRUBYCH MATERIAŁÓW Zgrzewarka Spec do grubych materiałów przeznaczona jest do wykonywania zgrzewów grubych materiałów (24 oz do 100 oz) ze zwiększona prędkością. Wyjątkowy system prowadnic wraz z systemem wstępnego nagrzewania rolek w dużym stopniu zwiększa prędkość zgrzewania przy zachowaniu odpowiedniej jakości zgrzewu. Zapewnia zwiększoną widoczność obszaru roboczego oraz jest w pełni regulowany. Dostępny wyłącznie na 220V. Dla tego urządzenia dostępne są prowadnice standardowe i do nakładek. Unikalny system sześciu rolek wstępnie nagrzewających materiał od góry i od dołu zapewnia lepsze nagrzewanie materiału i szybsze zgrzewanie. System jezdny Prefabrykowany w odcinkach po 5 (1,52m) z galwanizowanej stali, wyposażony w konektory, system mocowania i magnesy. Może być wykorzystywany jako stały oraz przestawiany. # System prowadzenia wraz z mocowaniem 14

15 AUTOMATYCZNE ZGRZEWARKI KLINOWE Specyfikacja techniczna Moc Zasilanie 300W 240V Ilość klinów grzewczych 1 Szerokość klina Temperatura robocza Max. gramatura zgrzewanego materiału Typy zgrzewów Tryb posuwu maszyny Max. prędkość pracy System prowadnic Wymiary (wys. x szer. x dł.) 25 mm / 38 mm / 51 mm / 76 mm C 3400 g/m² Nakładka, rękaw, płetwa, rurowy, z linką, tunelowy i inne Automatyczny / manualny 10 m/min. Odcinki 1,5 m 280 x 250 x 480 mm 15

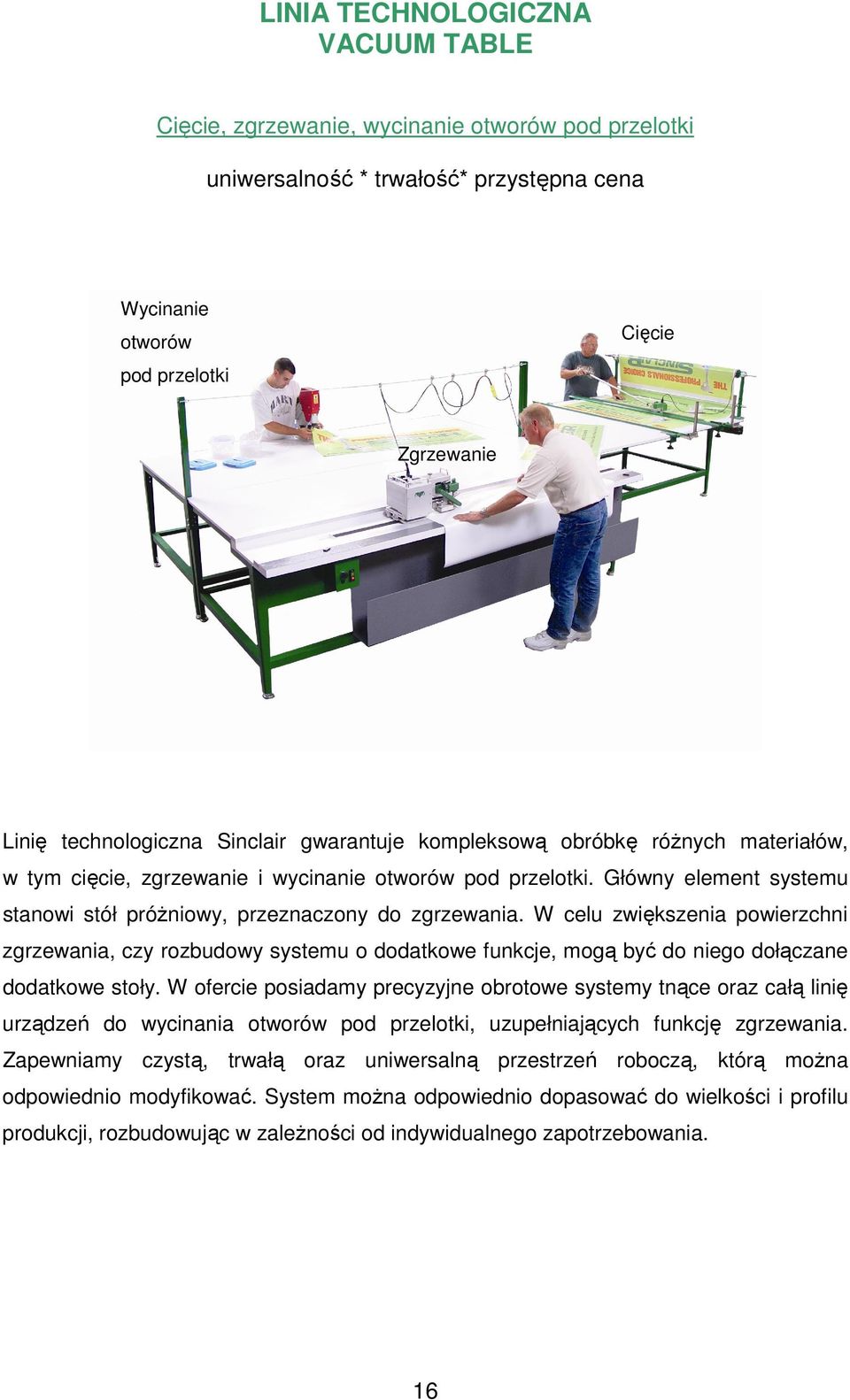

16 LINIA TECHNOLOGICZNA VACUUM TABLE Cięcie, zgrzewanie, wycinanie otworów pod przelotki uniwersalność * trwałość* przystępna cena Wycinanie otworów pod przelotki Cięcie Zgrzewanie Linię technologiczna Sinclair gwarantuje kompleksową obróbkę różnych materiałów, w tym cięcie, zgrzewanie i wycinanie otworów pod przelotki. Główny element systemu stanowi stół próżniowy, przeznaczony do zgrzewania. W celu zwiększenia powierzchni zgrzewania, czy rozbudowy systemu o dodatkowe funkcje, mogą być do niego dołączane dodatkowe stoły. W ofercie posiadamy precyzyjne obrotowe systemy tnące oraz całą linię urządzeń do wycinania otworów pod przelotki, uzupełniających funkcję zgrzewania. Zapewniamy czystą, trwałą oraz uniwersalną przestrzeń roboczą, którą można odpowiednio modyfikować. System można odpowiednio dopasować do wielkości i profilu produkcji, rozbudowując w zależności od indywidualnego zapotrzebowania. 16

17 STOŁY PRODUKCYJNE Wyposażenie podstawowe: stół próżniowy o wymiarach 10 stóp Stół próżniowy o wymiarach 10 stóp (3,05 m) stanowi podstawowy element wyposażenia do którego można dobudować inne elementy linii technologicznej takie jak stoły próżniowe o długości 8 stóp, stoły montażowe, systemy tnące oraz wycinarki otworów pod przelotki. Stół główny zawiera dmuchawę, przełączniki, przewody próżniowe 7 10 (2,39m) przeznaczone do zgrzewania materiałów wybranej długości, nogi o regulowanej wysokości, zasobniki, stojący system dla kabli zasilających, dostawiany stół, stalową ramę konstrukcyjną pokrytą farbą proszkową oraz mocowania do montażu dodatkowych stołów. Do istniejącego stołu można dokręcić dodatkowo 3 stoły próżniowe (o wymiarach 8 stóp) bez potrzeby mocowania dodatkowej dmuchawy, czy stołu o wymiarach 10 stóp. Dostawiany stół próżniowy o wymiarach 8 stóp Dostawiany stół próżniowy o wymiarach 8 stóp (2,44m) ma podobną charakterystykę jak stół próżniowy o wymiarach 10 stóp, nie jest jednak wyposażony w dmuchawę ani w elektronikę. Stoły o wymiarach 8 stóp są dokręcane do głównego stołu o wymiarach 10 w taki sposób, aby zapewnić nieprzerwane zgrzewanie na całej długości połączonych elementów. Stół montażowy o wymiarach 8 stóp Dostawienie stołu montażowego o wymiarach 8 stóp (2,44 m) pozwala zwiększyć obszar roboczy stołu próżniowego o wymiarach 8 stóp. Jakość wykonania umożliwia utrzymanie stanowiska pracy w czystości oraz gwarantuje stabilność. Stół montażowy o wymiarach 10 stóp Dostawienie stołu montażowego o wymiarach 10 stóp (3,05 m) pozwala zwiększyć obszar roboczy stołu próżniowego o wymiarach 10 stóp. Jakość wykonania umożliwia utrzymanie stanowiska pracy w czystości. 17

18 PRZYKŁADY ŁĄCZENIA ELEMENTÓW SYSTEMU Stwórz własną linię technologiczną przy pomocy systemu elementów łączonych śrubowo Zgrzewanie Zestaw złożony z 1 stołu: Stół próżniowy o wymiarach 10 stóp, Robocza długość zgrzewanego materiału: 7 10 (2,39 m) Zgrzewanie i cięcie Zestaw złożony z 3 stołów: Stół próżniowy o wymiarach 10 stóp, Robocza długość zgrzewanego materiału: 7 10 (2,39 m) Stół próżniowy o wymiarach 10 stóp Stół do cięcia o wymiarach 6 x8 stóp 18

19 PRZYKŁADY ŁĄCZENIA ELEMENTÓW SYSTEMU Zgrzewanie, cięcie, wycinanie otworów pod przelotki Zestaw złożony z 5 stołów: Stół próżniowy o wymiarach 10 stóp, 2 dostawiane stoły próżniowe o wymiarach 8 stóp Robocza długość zgrzewanego materiału: (7,27m) Stół montażowy o wymiarach 10 stóp Stół do cięcia o wymiarach 6 x 8 stóp. Zgrzewanie na dużej powierzchni Zestaw złożony z 4 stołów: Stół próżniowy o wymiarach 10 stóp, 3 dostawiane stoły próżniowe o wymiarach 8 stóp Robocza długość zgrzewanego materiału: (9,71 m) 19

20 SYSTEM CIĘCIA Kompleksowy system cięcia Sinclair Nowy system ST 2000 firmy Sinclair posiada funkcję obcinania i rozwijania prawie wszystkich materiałów. Na wyposażeniu znajduje się mechanizm zapobiegający rozwijaniu, system dociskowy, oraz mechanizm tnący. Cięcie automatycznie włącza/wyłącza się, gdy urządzenie zmienia miejsce położenia lub gdy montowany jest system ostrzenia. Dostępne są różne warianty szerokości roboczej powierzchni cięcia oraz zasilanie 110 i 220 V. Stół nie jest częścią składową zestawu. Stół do cięcia o wymiarach 6 X 8 stóp Stół jest kompatybilny z systemem obcinania i przeznaczony jest do cięcia dowolnej szerokości materiału. Możliwość dopasowania do indywidualnych potrzeb, gwarancja wysokiej jakości. System dociskowy System obcinania jest wyposażony w urządzenie dociskowe, które spełnia dwojaką rolę. Przy jego pomocy można mierzyć, dociskać i przytrzymywać materiał w miejscu cięcia. Ramię należy umieścić w miejscu cięcia, podnieść, jednocześnie wkładając pod spód materiał przeznaczony do cięcia. 20

21 URZĄDZENIE DO MATERIAŁU TYPU KEDER Urządzenie można dostosować do pracy w systemie pojedynczej lub podwójnej zakładki. Zgrzewarka posiada możliwość określenia rodzaju krawędzi (system Spec Hem) i jest podstawowym elementem nowego urządzenia, wyposażonego również w system rozwijania. Zgrzewarka typu Spec Hem jest urządzeniem podstawowym, do którego dołączono system rozwijania materiału, w wyniku czego otrzymujemy kompletny system Keder. Aluminiowy stelaż może być montowany jako wolno stojący lub mocowany do stołu. Wydajność urządzenia to maksymalnie 250 metrów/godzinę. Zasilanie 110 i 240 V. Materiał typu Keder dostępne różne rozmiary Zgrzewalne przewody z PCV 6; 7,5; 10; 12 mm 21

22 Prasa ręczna seria PG 20 Prasa ręczna dla przelotek o wymiarach 8 i 12 mm. Wycina otwory i osadza w nich przelotki za jednym pociągnięciem. Wymienne matryce dostosowują się do różnych warunków obcinania i ciśnienia. Istnieje możliwość zamówienia zestawu z rączką poruszającą się w odwrotnym kierunku. Przeznaczona do przetwarzania małych lub średnich ilości materiału. Prasa pneumatyczna seria PG 21 Prasa pneumatyczna napędzana sprężonym powietrzem. Wycina otwory i osadza w nich przelotki za jednym pociągnięciem. Wymienne matryce, pierścień bezpieczeństwa oraz pedał nożny. Opcjonalnie model z przyciskiem, możliwością montażu koła lub stołu. Przeznaczona do przetwarzania średnich ilości materiału. Wymagany dostęp do sprężonego powietrza. Prasa pneumatyczna seria PG 25 Prasa pneumatyczna napędzana sprężonym powietrzem, przeznaczona do przelotek o wymiarach 8, 12, 25 i 40 mm. Wycina otwory i osadza w nich przelotki za jednym pociągnięciem. Wymienna matryca, pierścień bezpieczeństwa oraz pedał nożny. Opcjonalnie model z przyciskiem, możliwością montażu koła lub stołu. Przeznaczona do przetwarzania średnich ilości materiału. Wymagany dostęp do sprężonego powietrza. Prasa automatyczna seria PG 237 Obsługiwana elektronicznie wycinarka otworów pod przelotki. Pojedynczy zasobnik na przelotki wyłącznie o wymiarach 8 mm. Wycina otwory i osadza w nich przelotki za jednym pociągnięciem. W zestawie pierścień bezpieczeństwa oraz pedał nożny. Nie ma możliwości zmiany rozmiarów przelotek. Zasilanie 110 i 220 V. Przeznaczona do przetwarzania dużych ilości materiału. WYCINARKA OTWORÓW POD PRZELOTKI Przeznaczona do plastykowych przelotek Prasa automatyczna seria PG 239 Obsługiwana elektronicznie wycinarka otworów pod przelotki. Wycina otwory i osadza w nich przelotki za jednym pociągnięciem. Wyposażona w podwójny system zasobnikowy dla otworów, podkładek i pierścieni bezpieczeństwa. Obsługa przy pomocy pedału nożnego. Nie ma możliwości zmiany rozmiaru przelotem. Zasilanie 110 i 220 V. W ofercie dostępny zestaw 12 mm oraz tegoroczna nowość - 25 mm. 22
