Kaskadowe multiprzełączniki. SCR SPAUN SUS 5581/33 NF LEGACY i SUS 5581 F. Część 1

Transkrypt

1 Raport z testów Multiprzełącznik SCR Kaskadowe multiprzełączniki SCR SPAUN SUS 5581/33 NF LEGACY i SUS 5581 F Część 1 Pozwalają wykorzystać istniejące pojedyncze kable Wyjątkowo dobre parametry praktycznie nie wpływają na jakość sygnału Proste rozwiązanie do dystrybucji sygnału satelitarnego i naziemnego dla 16 odbiorników SCR Bonus: przełączanie kanałów szybsze od wielu odbiorników 88 TELE-audiovision International The World s Largest Digital TV Trade Magazine 09-10/ /2013 TELE-audiovision International 全球发行量最大的数字电视杂志 89

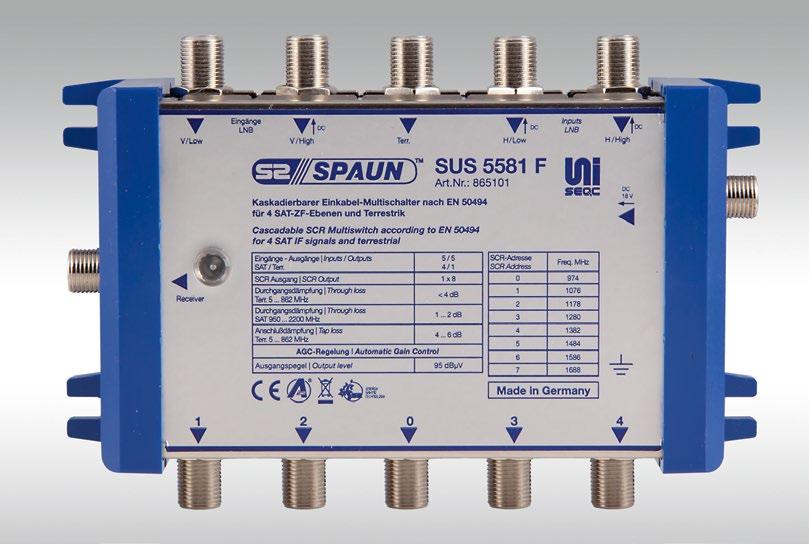

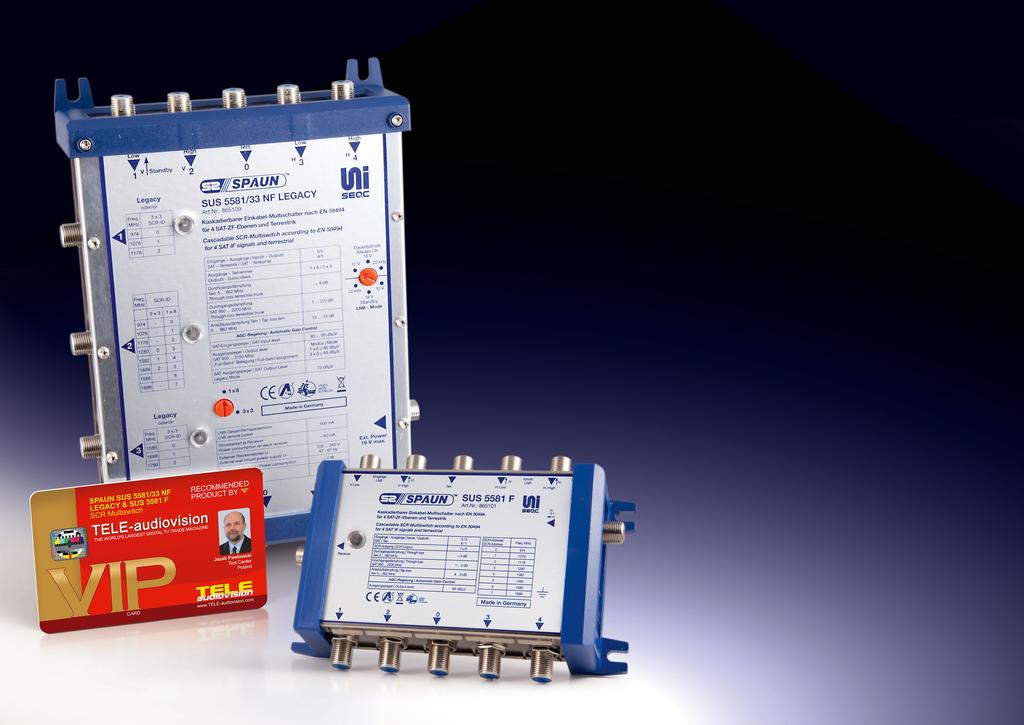

2 TEST REPORT Multiprzełącznik SCR Najbardziej prosty sposób dodawać satelitarną i naziemną telewizję do istniejącej małej sieci kablowej 09-10/2013 SPAUN SUS 5581/33 NF LEGACY & SUS 5581 F Excellent and most easy way to add direct satellite reception for up to 16 users without additoinal cables Jakiś czas temu przedstawiliśmy w raporcie z testów SUS 5581/33 NF firmy SPAUN. Raport zatytułowaliśmy Bardzo prosta w instalacji dystrybucja sygnału TV (patrz wyd /2012 TELE-satelity). Wtedy był to pierwszy z serii multiprzełączników jednokablowych SCR (Single Cable Router). Tymczasem SPAUN nie tylko rozwinął ten pomysł i wprowadził nowszą wersję produktu, ale także zaprezentował całą rodzinę multiprzełączników jednokablowych. Do obecnego raportu wybraliśmy dwa z nich: SUS 5581/33 NF LEGACY i SUS 5581 F. Każdy z nich można zastosować niezależnie, ale nic nie stoi na przeszkodzie aby połączyć je w kaskadę i zbudować bardziej rozbudowany system dystrybucji sygnału. Sprawdziliśmy jak daleko można się tu posunąć. Czy znana jest wam zasada działania systemów jednokablowych SCR? Zróbmy najpierw krótkie wprowadzenie dla naszych mniej doświadczonych czytelników. Ruter jednokablowy zwykle pobiera sygnał z konwertera typu Quad lub Quattro podobnie do zwykłego multiprzełącznika. Jednak w przeciwieństwie do multiprzełącznika, poszczególnych odbiorników nie pod- Fig. 1. Connection diagram for an SCR with 1x8 output łącza się do osobnych wyjść rutera. Zamiast tego podłącza się cały szereg odbiorników jeden za drugim do jednego kabla koncentrycznego podpiętego do wyjścia SCR. Oczywiście musimy użyć w tym celu specjalnych gniazd abonenckich na przykład typu SPAUN UniSocket 310, 314 lub 318 po to by sygnał dotarł do danego odbiornika i mógł przejść dalej do następnych. Popatrzcie na rysunek 1. W przykładzie pokazanym na rysunku, SCR wytwarza osiem zmodulowanych nośnych na ściśle określonych częstotliwościach to tak jakby wytwarzać 8 różnych transponderów. Każdy z ośmiu odbiorników musi zostać tak 90 TELE-audiovision International The World s Largest Digital TV Trade Magazine 09-10/2013

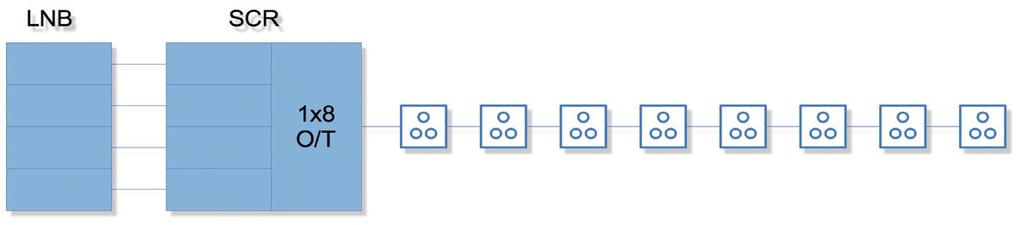

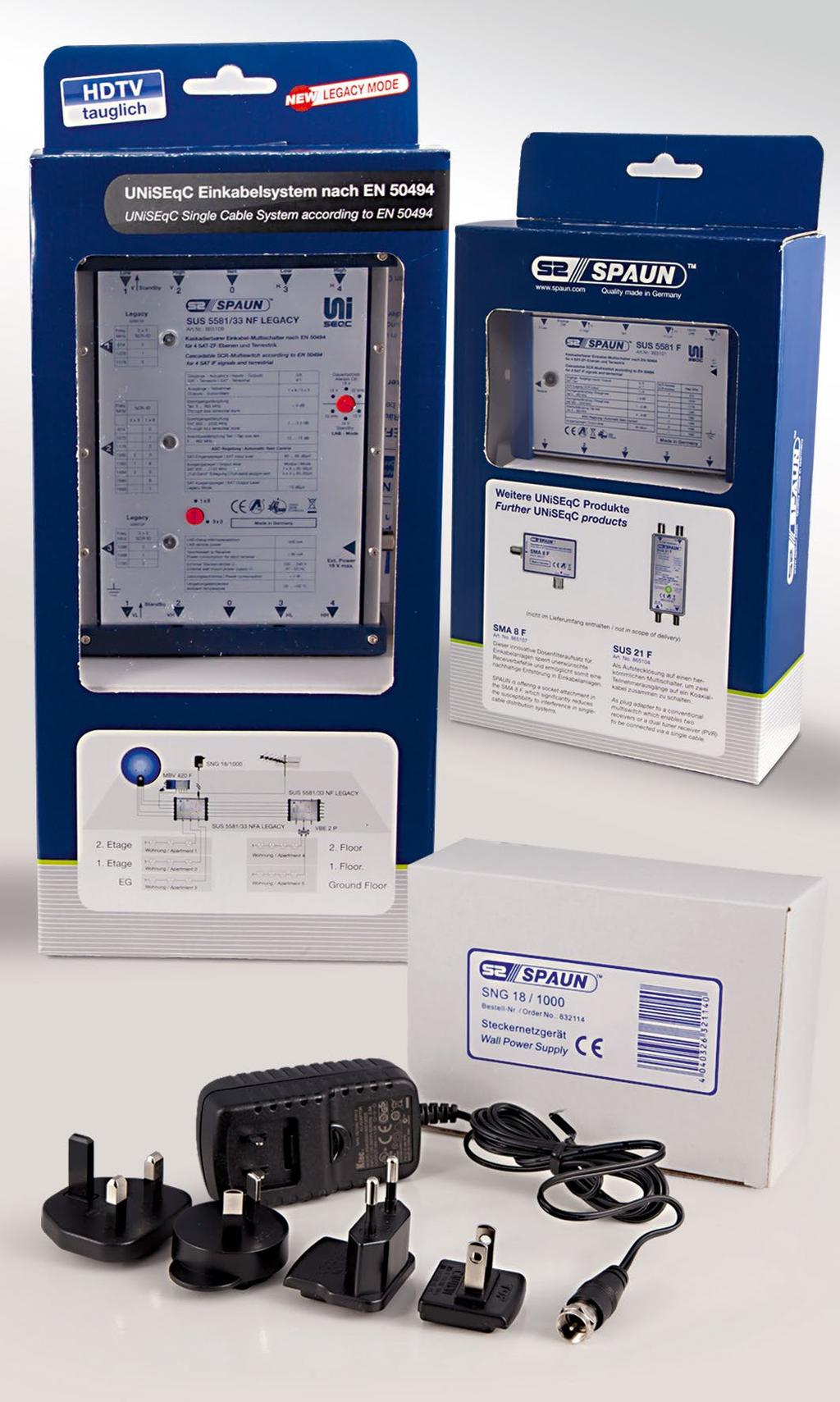

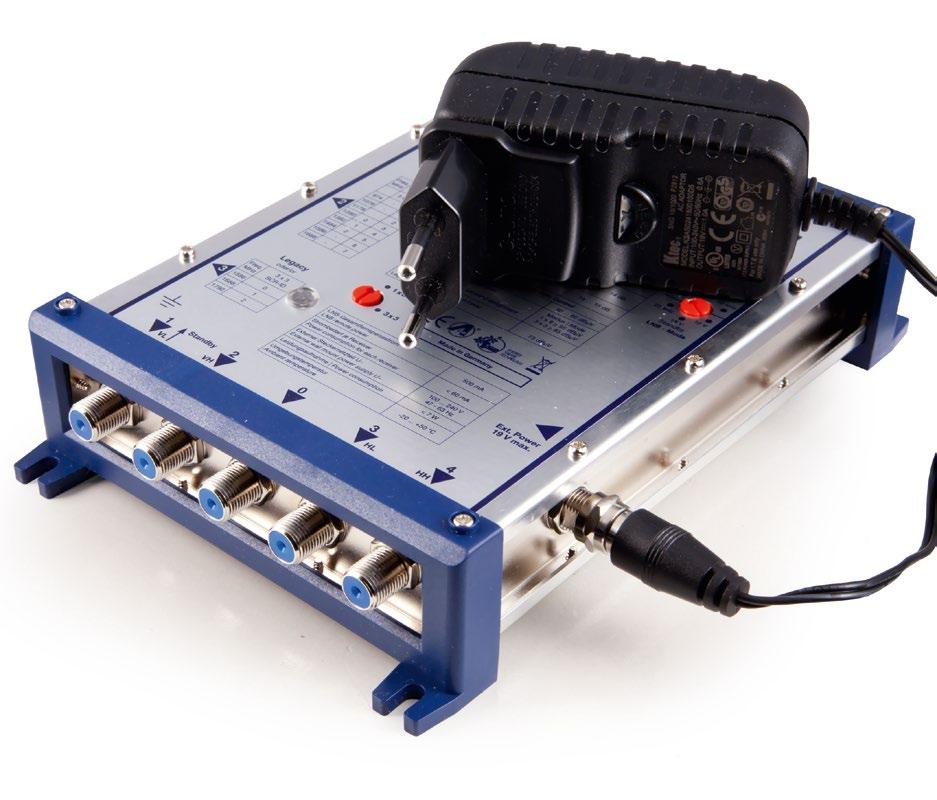

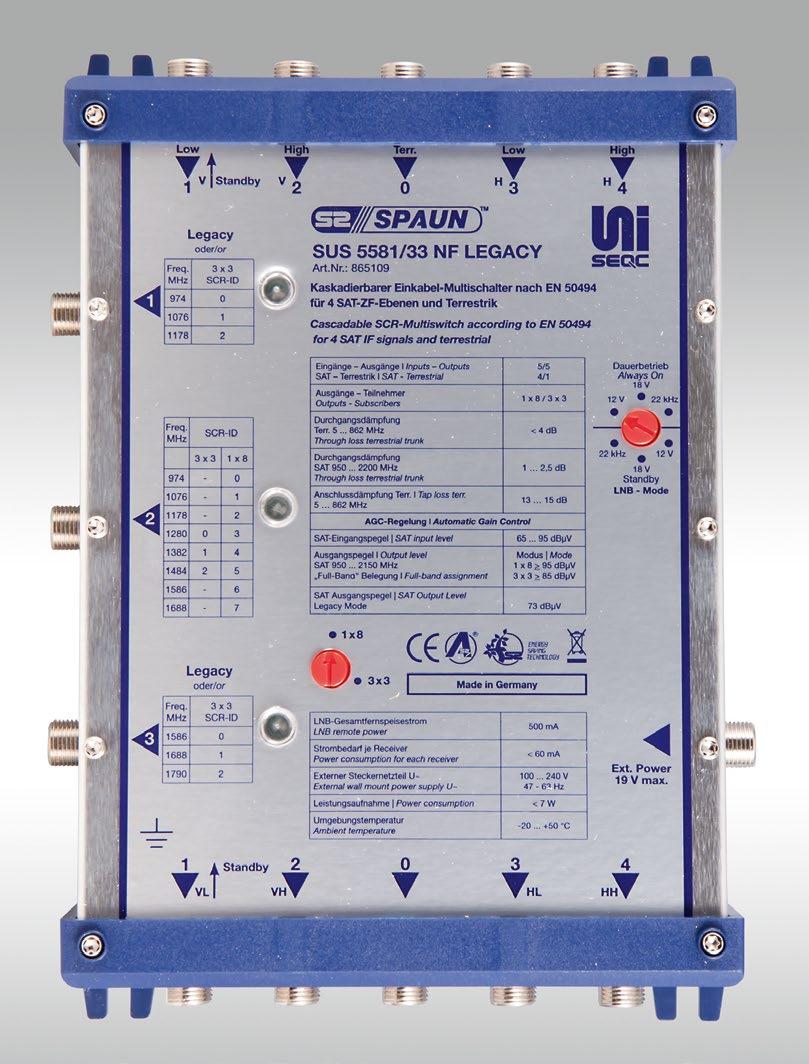

3 skonfigurowany, aby odbierać tylko jedną nośną. Skoro już wyjaśniliśmy podstawy, możemy przejść do właściwych testów. Zaczęliśmy od SUS 5581/33 NF LEGA- CY. Jest to dość skomplikowany multiprzełącznik SCR. Ma cztery wejścia do podłączenia konwertera Quad lub Quattro i piąte wejście przeznaczone dla anteny naziemnej. Zamiast jednego wyjścia produkt SPAUN ma trzy wyjścia, które mogą zostać skonfigurowane w dwóch trybach: - tryb 3x3: każde z wyjść wytwarza trzy różne nośne SCR - tryb 1x8: wyjście nr 2 generuje osiem nośnych SCR podczas gdy wyjścia 1 i 3 pracują jak klasyczne wyjścia multiprzełącznika, do których można dołączyć konwencjonalne odbiorniki satelitarne. Ponadto, SUS 5581/33 NF LEGACY został wyposażony w 5 wyjść przelotowych: cztery z sygnałem satelitarnym i jedno z sygnałem naziemnym. Służą one do podłączenia kolejnego multiprzełącznika i to właśnie zrobiliśmy w naszym układzie pomiarowym, ale o tym później. Wszystkie multiprzełączniki SPAUN są perfekcyjnie wykończone. Niczego nie można im zarzucić. Broszura z poradami technicznymi dołączana do każdego z nich dostarcza wszelkich potrzebnych danych technicznych i zawiera porady dotyczące prawidłowej instalacji. Nie sposób się pogubić zastanawiając się co trzeba połączyć z czym. Wszystko jest zupełnie jasne od samego początku. Każdy multiprzełącznik ma w komplecie uniwersalny zasilacz wtyczkowy z adapterami na różne typy gniazd zasilania. Pracuje on w szerokim zakresie napięć wejściowych: V AC, 50/60 Hz i dostarcza napięcie stałe 18 V, którego potrzebuje multiprzełącznik. Nasz układ pomiarowy składał się z czaszy nakierowanej na satelitę EU- TELSAT16A na 16 E wyposażonej w konwerter typu Quad. Podłączyliśmy wyjścia konwertera do wejść satelitarnych SUS 5581/33 NF LEGACY, a przełącznik na górnej pokrywie ustawiliśmy na 22 khz tak, jak wymaga tego konwerter Quad. Gdybyśmy zastosowali konwerter Quattro, prawidłowe położenie przełącznika byłoby 12V. Przed sprawdzeniem sygnałów na wyjściach jednokablowych, chcieliśmy się upewnić, że wszystko jest w porządku na wyjściach klasycznych. Dlatego też nasz pierwszy test polegał na po- In TELE-satellite 12-01/2012 we introduced SPAUN's UNiSEqC system with the first multiswitch of the series, the SUS 5581/33 NF równaniu jednego z wyjść konwertera Quad z wyjściami nr 1 i nr 3 pracującymi w trybie LEGACY (tryb 1x8). Jak widać na wykresie 1 oba wyjścia są stabilizowane na poziomie około 73 dbμv, co dokładnie się zgadza ze specyfikacją SPAUN. Jakość sygnału pozostaje praktycznie bez zmian MER jest niemal taki sam jak na wejściu multiprzełącznika por. wykres 2. A co z wyjściami przelotowymi TRUNK? Zrobiliśmy takie same pomiary porównując wyjścia przelotowe z wejściami SUS 5581/33 NF LEGACY i uzyskaliśmy średnie tłumienie przejścia 1,62 db co znów świetnie zgadza się ze specyfikacją SPAUN: 1 2,5 db. Sprawdziliśmy także, czy po przejściu Graph 1. Graph TELE-audiovision International The World s Largest Digital TV Trade Magazine 09-10/2013

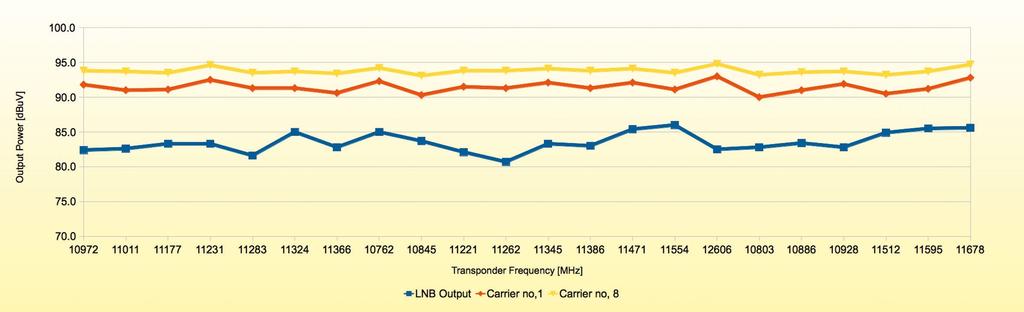

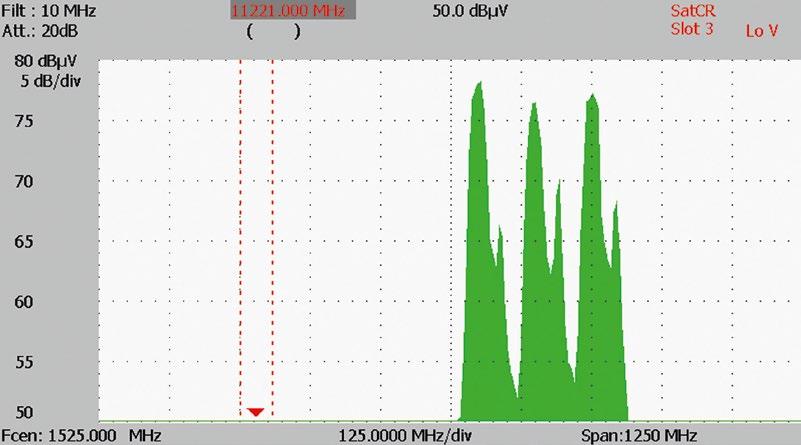

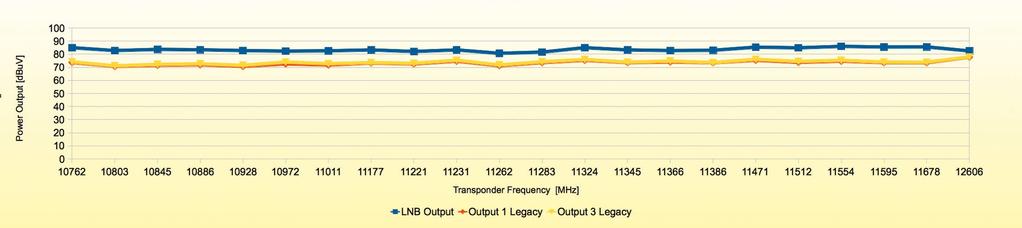

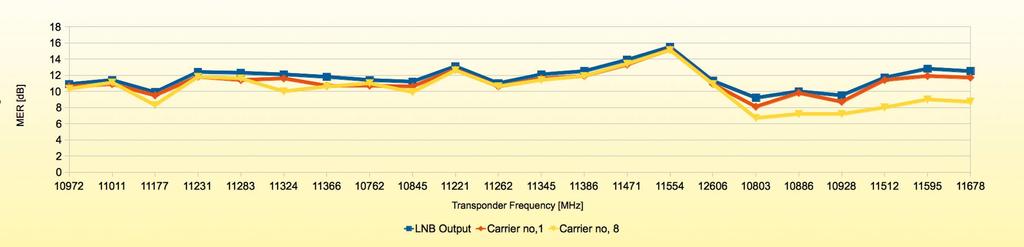

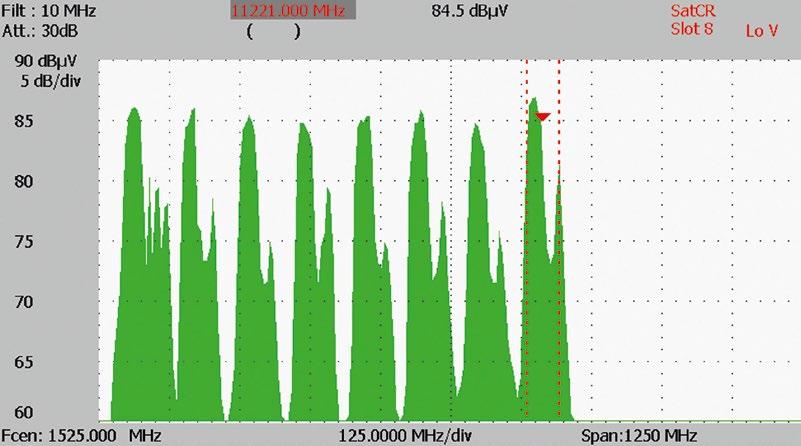

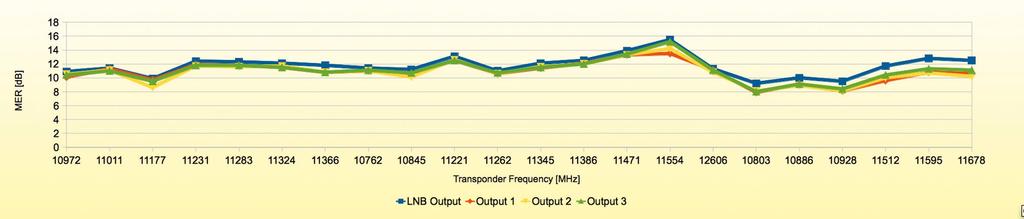

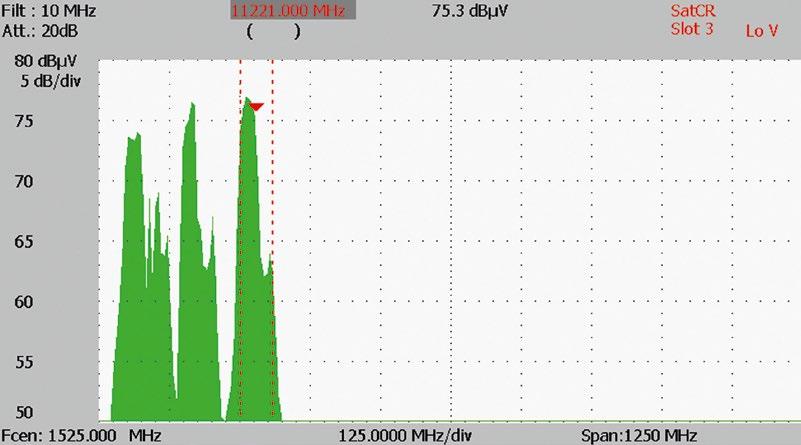

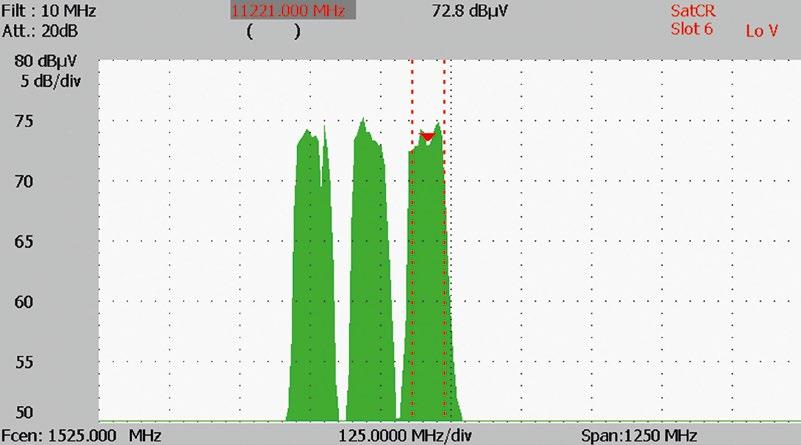

4 przez multiprzełącznik nie pogarsza się jakość sygnału. Ale, nie. Średnio pogorszenie MER wyniosło zaledwie 0,21 db tyle co nic. Zatem sygnał powtarzany na wyjściach TRUNK jest tylko nieznacznie gorszy od występującego na wyjściu konwertera Quad. Po sprawdzeniu konwen- cjonalnych sygnałów satelitarnych nadszedł czas na zbadanie sygnałów SCR. Najpierw zmierzyliśmy sygnał 1x8 na wyjściu nr 2. Rysunek 2 przedstawia widmo sygnału. Jest ono bardzo czyste nie widać żadnych sygnałów pasożytniczych, a właściwe sygnały mają Fig. 2. Spectrum of Output 2 in 1x8 Mode. Fig. 4. Spectrum of Output 2 n 3x3 Mode. świetny stosunek sygnał/ szum. Pomiary MER potwierdziły to, co można było wywnioskować z obserwacji widma jakość sygnału wyjściowego byłą bardzo dobra (por. wykres 4). Sygnał wyjściowy był stabilizowany na poziomie dbμv, co widać na wykresie 3. Wyższy poziom występował dla nośnych o wyższych częstotliwościach, co ma sens ponieważ tłumienie kabla koncentrycznego rośnie wraz ze wzrostem częstotliwości. Z kolei przełączyliśmy się na tryb 3x3, w którym każde wyjście (od 1 do 3) wytwarza trzy różne nośne. Rysunki od 3 do 5 pokazują zrzuty ekranowe z naszego analizatora widma, a wykresy 5 i 6 pokazują moc wyjściową i MER. Podobnie jak w trybie 1x8, także i teraz C/N był doskonały, a wartości MER spadły tylko nieznacznie. Nie zauważyliśmy żadnego wpływu przepływności odbieranego transpondera na MER. SUS 5581/33 NF LEGACY z równą łatwością przetwarzał sygnały zarówno o bardzo wysokiej, jak i bardzo niskiej przepływności (odpo- wiednio 30 MS/s i 2,5 Ms/s). Teraz przyszła pora na SUS 5581 F. Wprawdzie, jak wcześniej wspomniano, można go podłączać bezpośrednio do konwertera Quattro, można go też przyłączyć do wyjść przelotowych SUS 5581/33 NF LEGACY. W takiej konfiguracji zyskujemy możliwość podłączenia dodatkowych 8 odbiorników. Rysunek 6 prezentuje widmo wyjścia SUS 5581 F 8 nośnych przenoszących transpondery wybrane przez odbiorniki podpięte do linii. Widmo znów wygląda dosko- nale. Moc wyjściowa dokładnie odpowiada parametrowi podawanemu przez SPAUN: 95 dbμv. MER jest obniżony o około 1,2 db w stosunku do bezpośredniego podłączenia do konwertera. To bardzo dobry wynik jeśli wziąć pod uwagę, że sygnał przeszedł nie przez jeden, ale dwa multiprzełączniki por. wykresy 7 i 8. Po sprawdzeniu sygnałów satelitarnych, zmierzyliśmy co dostajemy przy sygnałach naziemnej TV. Tak jak się spodziewaliśmy, tłumienie wnoszone przez każdy z Fig. 5. Spectrum of Output 3 n 3x3 Mode. Graph 5. Fig. 3. Spectrum of Output 1 n 3x3 Mode. Fig. 6. Spectrum of SUS 5581 F output. Graph 6. Graph 3. Graph 7. Graph 4. Graph TELE-audiovision International The World s Largest Digital TV Trade Magazine 09-10/ /2013 TELE-audiovision International 全球发行量最大的数字电视杂志 95

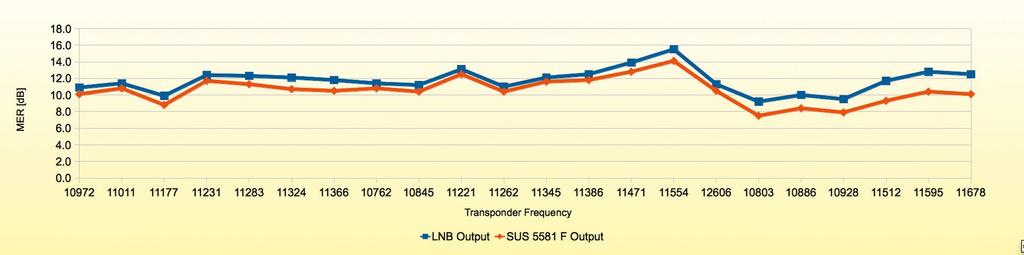

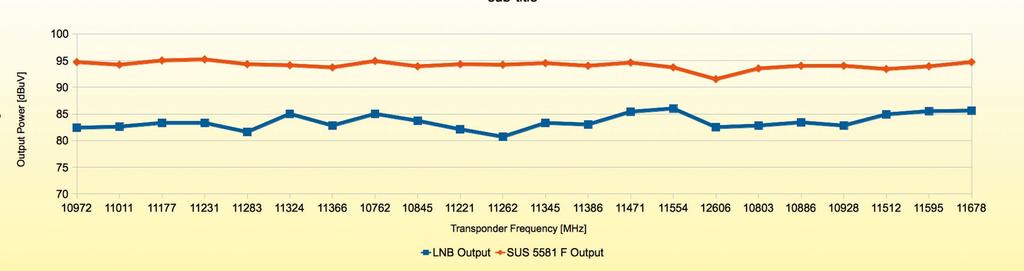

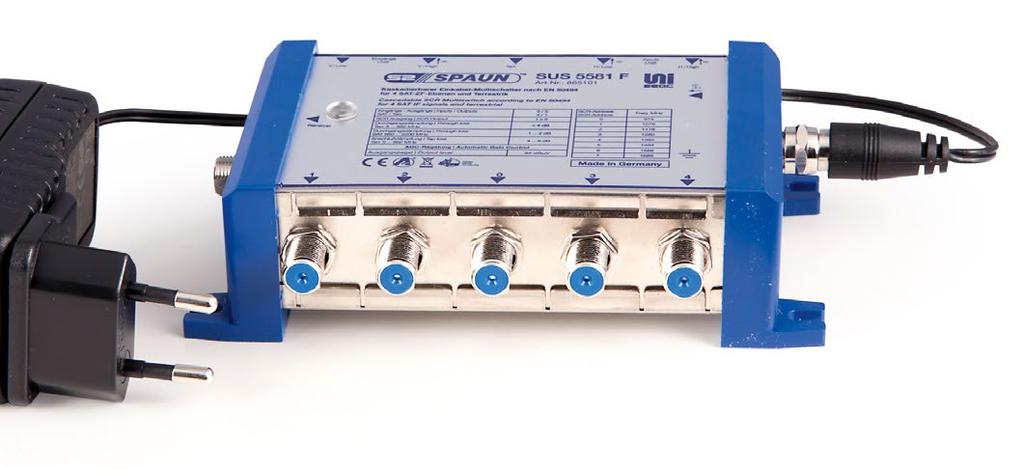

5 multiprzełączników nie przekraczało wartości podanych w specyfikacji technicznej. Dobra robota! Podsumowując: oba multiprzełączniki sprawiły się znakomicie. Nasze pomiary udowodniły, że SPAUN dostarcza to, co obiecuje. Stawiając kropkę nad i, podłączyliśmy do multiprzełącznika normalny odbiornik, aby się upewnić, że będziemy w stanie odebrać wszystkie kanały w układzie jednokablowym. I oczywiście tak się stało. Przełączanie kanałów było szybkie więc jeśli wasz odbiornik nie jest zbyt dobry w tym względzie, stosując multiprzełączniki wysokiej klasy, jak te od SPAUN może przyśpieszyć przełączanie kanałów i zwiększyć przyjemność z oglądania cyfrowej TV. expert OPINION SPAUN SUS 5581/33 NF LEGACY & SUS 5581 F SCR Multiswitch RECOMMENDED PRODUCT BY Jacek Pawlowski Test Center Poland + Manufacturer Web Excellent workmanship High Gain Low Noise Fast Channel Zapping Flexible Building Blocks Suitable for Various Network Setups None TECHNICAL DATA SPAUN electronic GmbH & Co. KG, Germany contact@spaun.com Phone Fax Model SUS 5581/33 NF LEGACY SUS 5581 F Inputs SAT/TERR 04/01/13 04/01/13 Through loss MHz < 4 db < 4 db Through loss MHz db 1 2 db Tap Loss MHz db 4 6 db SAT Input Level dbμv dbμv SAT Output Level (Legacy Mode) 73 dbμv N/A Output Level MHz 1x8: 95 dbμv 95 dbμv 3x3: 82 dbμv SCR carriers [MHz] (only in 3x3 setup) Power consumption < 7 W < 7W 96 TELE-audiovision International The World s Largest Digital TV Trade Magazine 09-10/2013
