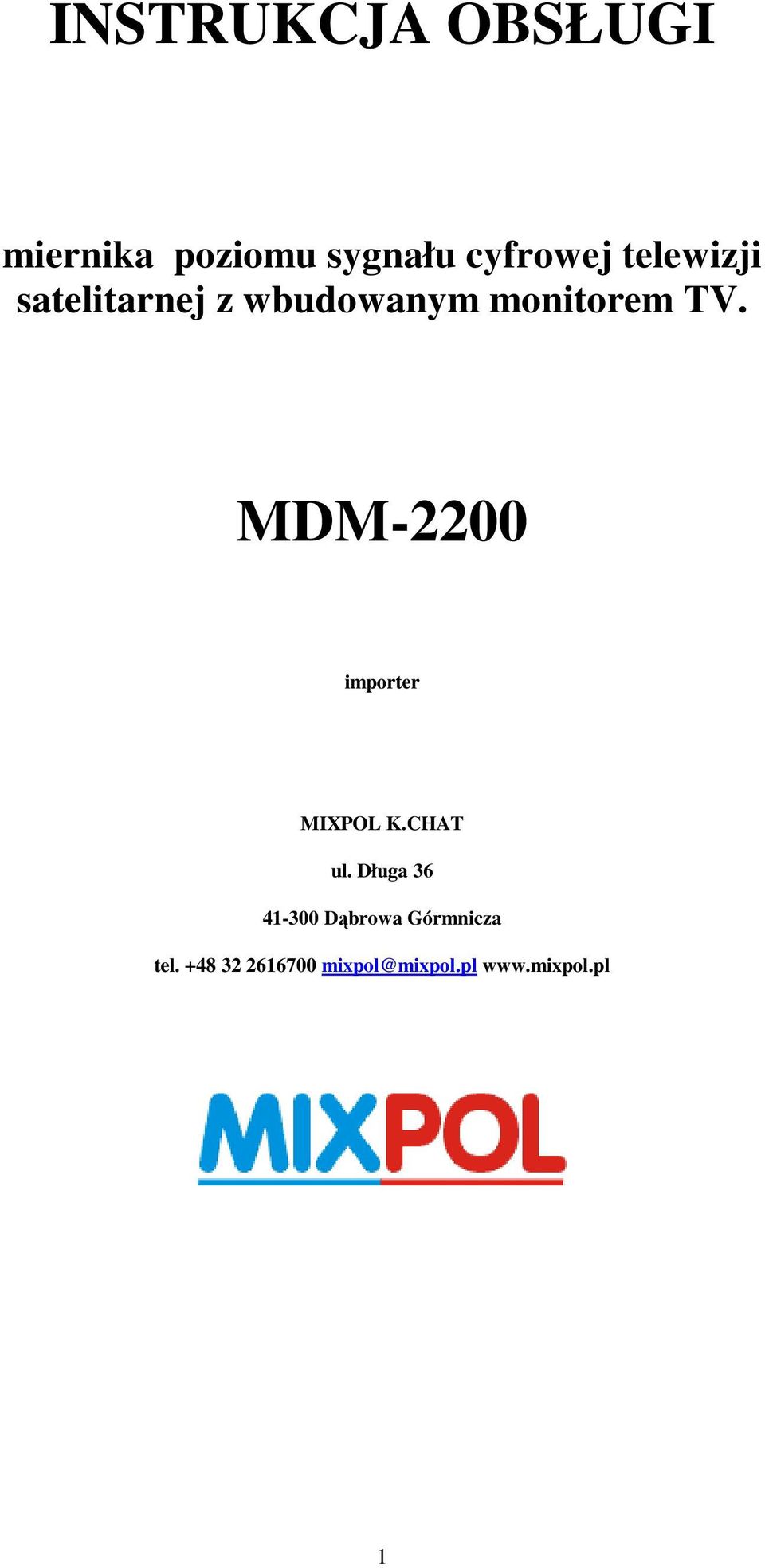

1 INSTRUKCJA OBSŁUGI miernika poziomu sygnału cyfrowej telewizji satelitarnej z wbudowanym monitorem TV. MDM-2200 importer MIXPOL K.CHAT ul. Długa Dąbrowa Górmnicza tel mixpol@mixpol.pl 1

2 Zawartość Rozdział I. Wprowadzenie... 3 Rozdział II. Funkcje... 3 A. Panel przedni...3 B. Skrócona instrukcja Ustawienie wersji językowej Skrócona instrukcja obsługi...6 C. Szczegółowa instrukcja obsługi Podłączenie wyposaŝenia Ustawienie parametrów satelity...8 (1) Edycja parametrów satelity...8 (2) Edycja parametrów konwertera...10 (3) Automatyczne skanowanie Ustawienia systemowe Wybór kanałów Informacja o kanale Przycisk SYSTEM Oblicznie połoŝenia anteny SAT Aktualizacja oprogramowania Edycja transponderów i satelit...15 Rozdział III. Parametry techniczne

3 Rozdział I Wprowadzenie Ten miernik jest prosty i wygodny do precyzyjnego ustawienia anteny satelitarnej. Dzięki niemu, wykorzystując jego bogate moŝliwości moŝesz ustawić i skorygować czaszę anteny satelitarnej szybko, łatwo i dokładnie. Rozdział II Funkcje Panel przedni <Rysunek 2-l> 3

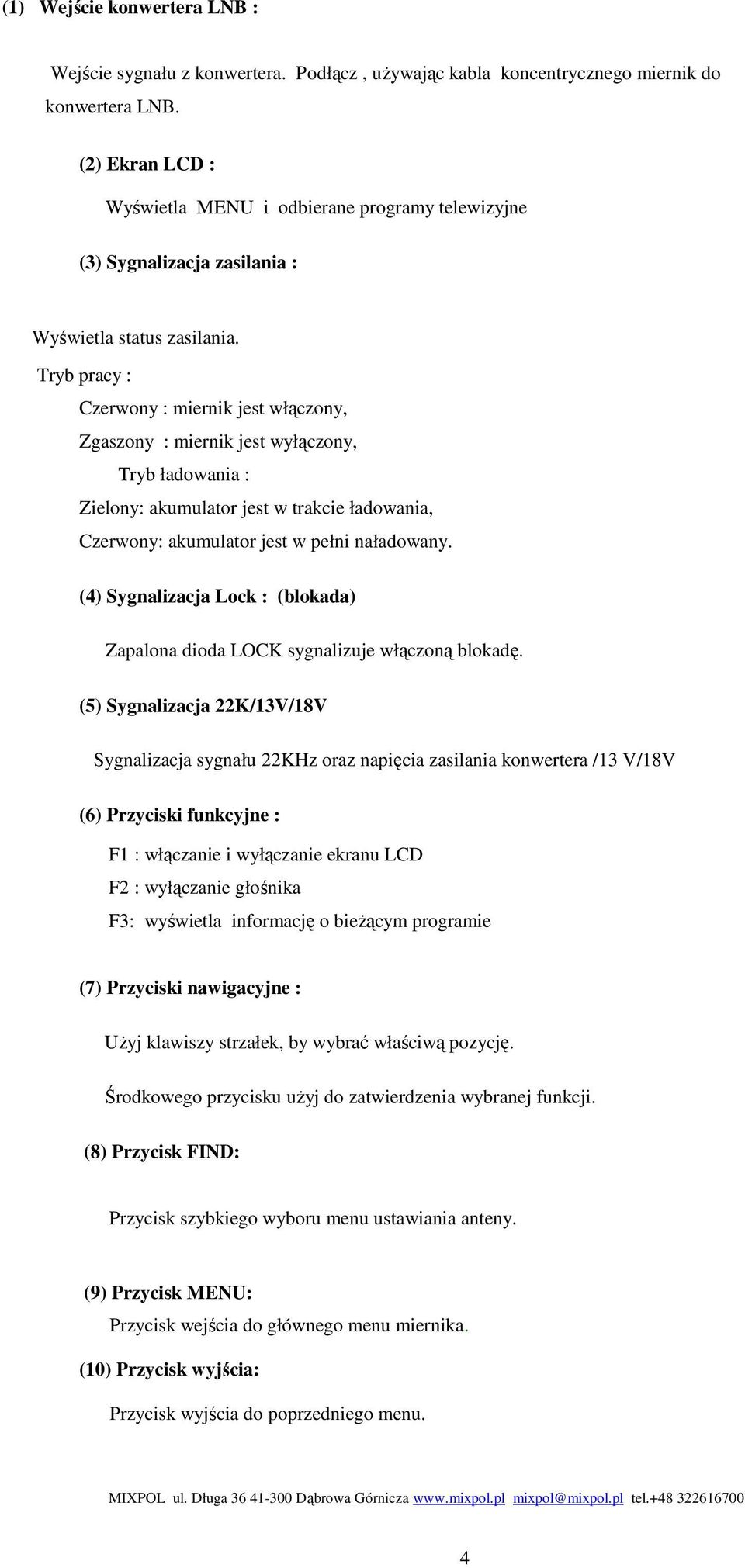

4 (1) Wejście konwertera LNB : Wejście sygnału z konwertera. Podłącz, uŝywając kabla koncentrycznego miernik do konwertera LNB. (2) Ekran LCD : Wyświetla MENU i odbierane programy telewizyjne (3) Sygnalizacja zasilania : Wyświetla status zasilania. Tryb pracy : Czerwony : miernik jest włączony, Zgaszony : miernik jest wyłączony, Tryb ładowania : Zielony: akumulator jest w trakcie ładowania, Czerwony: akumulator jest w pełni naładowany. (4) Sygnalizacja Lock : (blokada) Zapalona dioda LOCK sygnalizuje włączoną blokadę. (5) Sygnalizacja 22K/13V/18V Sygnalizacja sygnału 22KHz oraz napięcia zasilania konwertera /13 V/18V (6) Przyciski funkcyjne : F1 : włączanie i wyłączanie ekranu LCD F2 : wyłączanie głośnika F3: wyświetla informację o bieŝącym programie (7) Przyciski nawigacyjne : UŜyj klawiszy strzałek, by wybrać właściwą pozycję. Środkowego przycisku uŝyj do zatwierdzenia wybranej funkcji. (8) Przycisk FIND: Przycisk szybkiego wyboru menu ustawiania anteny. (9) Przycisk MENU: Przycisk wejścia do głównego menu miernika. (10) Przycisk wyjścia: Przycisk wyjścia do poprzedniego menu. 4

5 (11) Przycisk obliczania kątów : Przejdź do trybu obliczania azymutu i elewacji anteny. (12) Przycisk SYSTEM : Tyrb ustawiania parametrów miernika. (13) Przycisk zasilania : Przytrzymaj przez 2 sekundy przycisk, by włączyć / wyłączyć miernik. (14) Przycisk skanowania : Automatyczne skanowanie kanałów. (15) Gniazdo ładowarki : Gniazdo podłączenia ładowarki. (16) Gniazdo portu USB : Gniazdo USB do transmisji danych z PC oraz uaktualnienia oprogramowania. 5

6 B. Szybkie wyszukiwanie Wykorzystując tę funkcję, uŝytkownik moŝe szybko i łatwo znaleźć właściwego satelitę oraz dokładnie ustawić antenę. Menu wpisywania kodu rejestracyjnego. Kiedy włączasz miernik po raz pierwszy albo kiedy go resetujesz, wpisz kod aktywacyjny <Rysunek 2-l> <Rysunek 2-1> 1. Wybór wersji językowej miernika 1. Włącz miernik. 2. Przyciśnij przycisk SYSTEM. Na wyświetlaczu pokaŝe się menu jak na rysunku <Rysunek 2-2> <Rysunek 2-2> 6

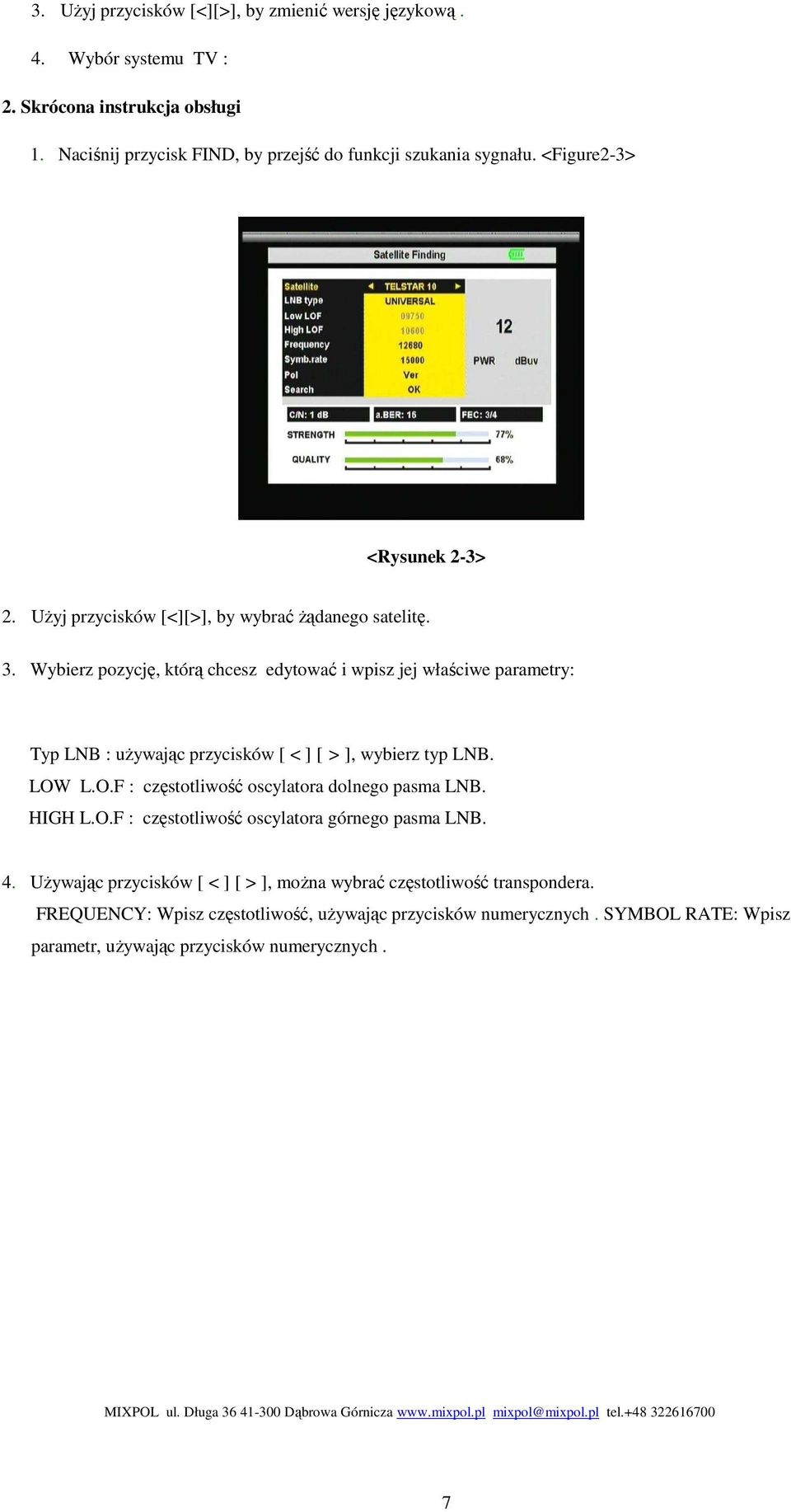

7 3. UŜyj przycisków [<][>], by zmienić wersję językową. 4. Wybór systemu TV : 2. Skrócona instrukcja obsługi 1. Naciśnij przycisk FIND, by przejść do funkcji szukania sygnału. <Figure2-3> <Rysunek 2-3> 2. UŜyj przycisków [<][>], by wybrać Ŝądanego satelitę. 3. Wybierz pozycję, którą chcesz edytować i wpisz jej właściwe parametry: Typ LNB : uŝywając przycisków [ < ] [ > ], wybierz typ LNB. LOW L.O.F : częstotliwość oscylatora dolnego pasma LNB. HIGH L.O.F : częstotliwość oscylatora górnego pasma LNB. 4. UŜywając przycisków [ < ] [ > ], moŝna wybrać częstotliwość transpondera. FREQUENCY: Wpisz częstotliwość, uŝywając przycisków numerycznych. SYMBOL RATE: Wpisz parametr, uŝywając przycisków numerycznych. 7

8 POLARYZACJA: Wybierz polaryzację pionową lub poziomą. 5. W czasie pomiaru sygnału: obserwuj poziom LEVEL oraz QUALITY, a takŝe dane numeryczne S.N.R,FEC, MER, a.ber (after BER). W tym samym czasie gdy sygnalizacja LOCK jest załączona, głośniczek będzie sygnalizował równieŝ siłę sygnału. 6. Ustaw czaszę anteny na najsilniejszy sygnał. 7. Naciśnij przycisk "SERACH" i zatwierdź przyciskiem "OK" by wyszukać kanały. C. Szczegółowa instrukcja obsługi 1. Podłącz wyposaŝenie Naciśnik i przytrzymaj przez 2 sekundy przycisk POWER, by włączyć zasilanie. 2. Ustawienie satelity (1) Edycja Satelity a. Naciśnik przycisk MENU, by wejść do głównego menu, b. UŜyj [ /\ ] [ \/ ], by przesuwać kursor, c. Przyciśnik OK w zakładce 'SATELLITE SETTING' pokaŝe się poniŝsze menu <Rysunek 2-4> <Rysunek2-4> 8

9 d. Naciśnij przycisk OK na zakładce EDIT SATELITE, a ukaŝe się następujące okno <Rysunek 2-5> <Rysunek 2-5> e. UŜyj przycisków [<][>], przesuwając kursor na pole nazwy satelity, kąta, lokalizacji. <Rysunek 2-6> <Rysunek 2-6> f. UŜyj przycisku [>], by wybrać dane do edycji z listy transponderów i zatwierdź przyciskiem OK, moŝesz teraz zmienić częstotliwość, polaryzację, i symbol rate <Rysunek 2-7> 9

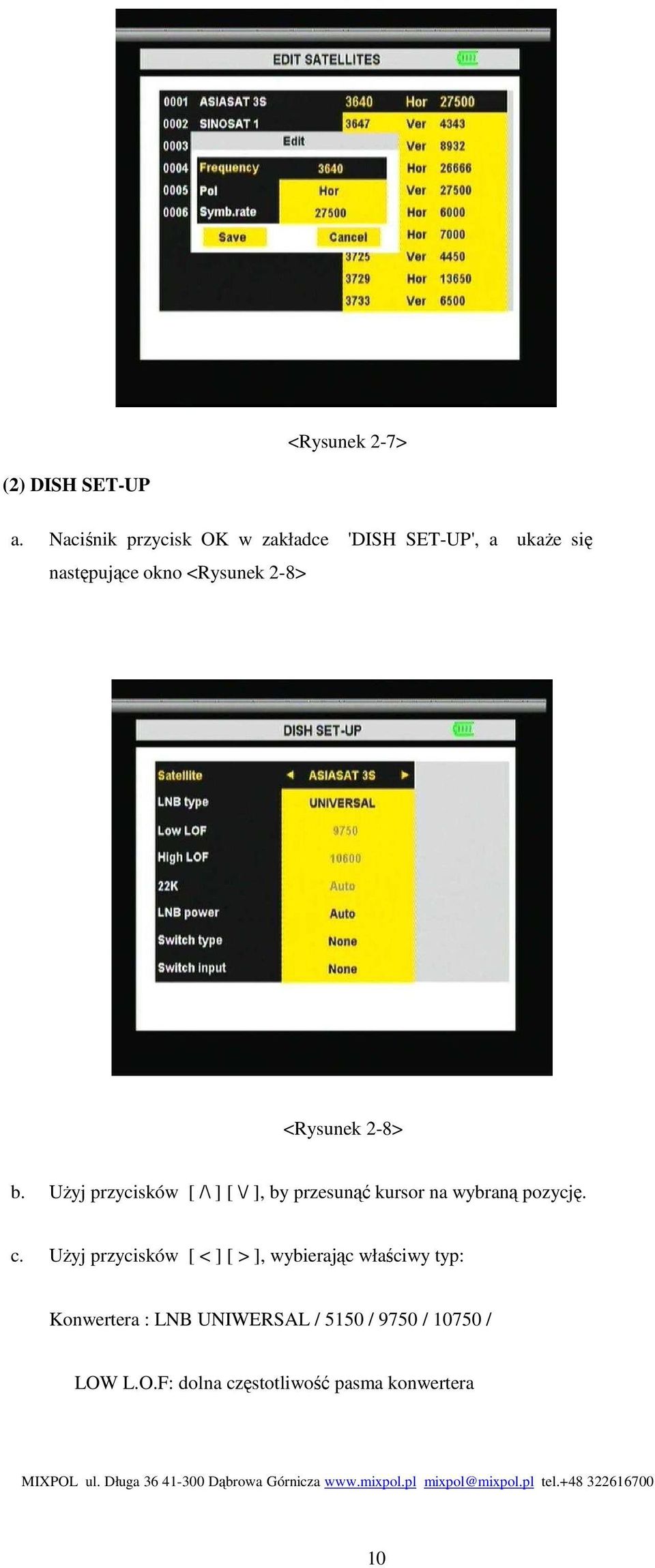

10 <Rysunek 2-7> (2) DISH SET-UP a. Naciśnik przycisk OK w zakładce 'DISH SET-UP', a ukaŝe się następujące okno <Rysunek 2-8> <Rysunek 2-8> b. UŜyj przycisków [ /\ ] [ \/ ], by przesunąć kursor na wybraną pozycję. c. UŜyj przycisków [ < ] [ > ], wybierając właściwy typ: Konwertera : LNB UNIWERSAL / 5150 / 9750 / / LOW L.O.F: dolna częstotliwość pasma konwertera 10

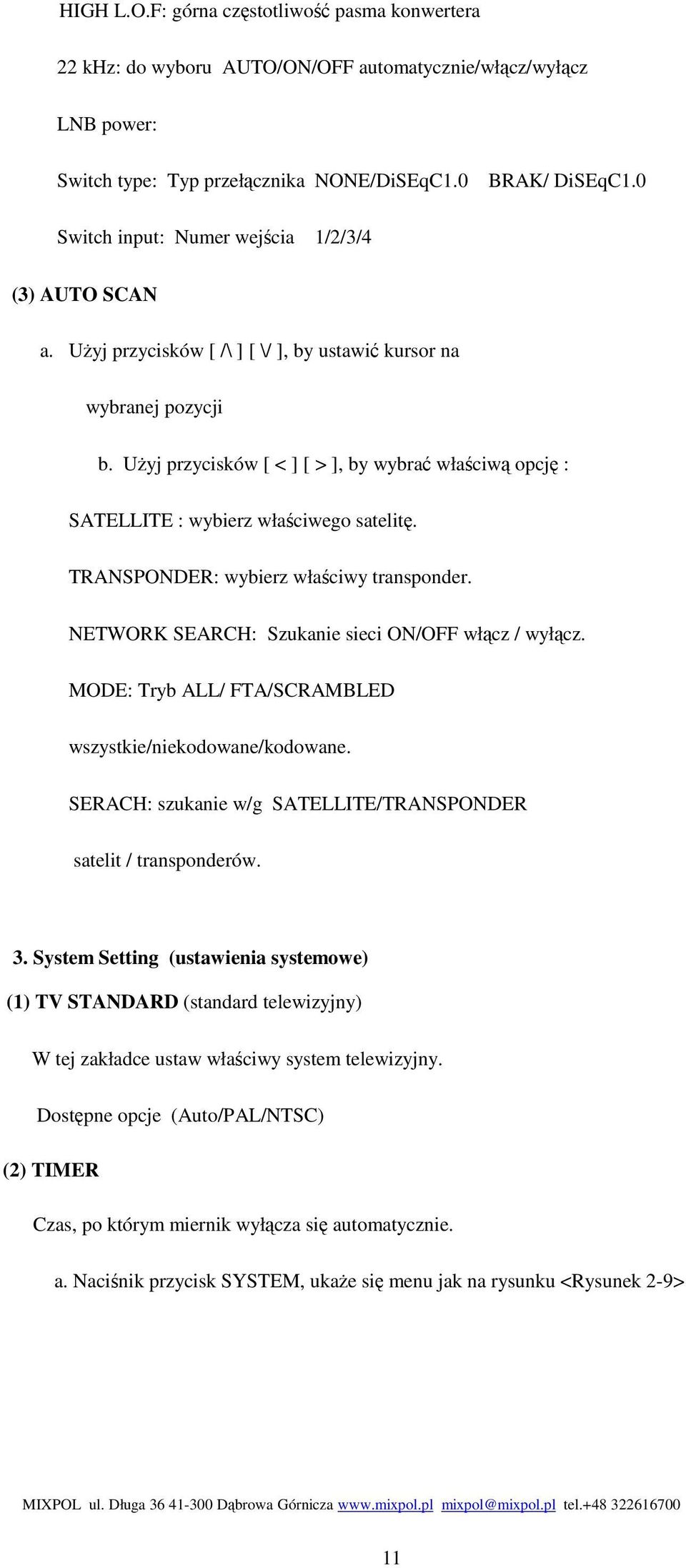

11 HIGH L.O.F: górna częstotliwość pasma konwertera 22 khz: do wyboru AUTO/ON/OFF automatycznie/włącz/wyłącz LNB power: Switch type: Typ przełącznika NONE/DiSEqC1.0 BRAK/ DiSEqC1.0 Switch input: Numer wejścia 1/2/3/4 (3) AUTO SCAN a. UŜyj przycisków [ /\ ] [ \/ ], by ustawić kursor na wybranej pozycji b. UŜyj przycisków [ < ] [ > ], by wybrać właściwą opcję : SATELLITE : wybierz właściwego satelitę. TRANSPONDER: wybierz właściwy transponder. NETWORK SEARCH: Szukanie sieci ON/OFF włącz / wyłącz. MODE: Tryb ALL/ FTA/SCRAMBLED wszystkie/niekodowane/kodowane. SERACH: szukanie w/g SATELLITE/TRANSPONDER satelit / transponderów. 3. System Setting (ustawienia systemowe) (1) TV STANDARD (standard telewizyjny) W tej zakładce ustaw właściwy system telewizyjny. Dostępne opcje (Auto/PAL/NTSC) (2) TIMER Czas, po którym miernik wyłącza się automatycznie. a. Naciśnik przycisk SYSTEM, ukaŝe się menu jak na rysunku <Rysunek 2-9> 11

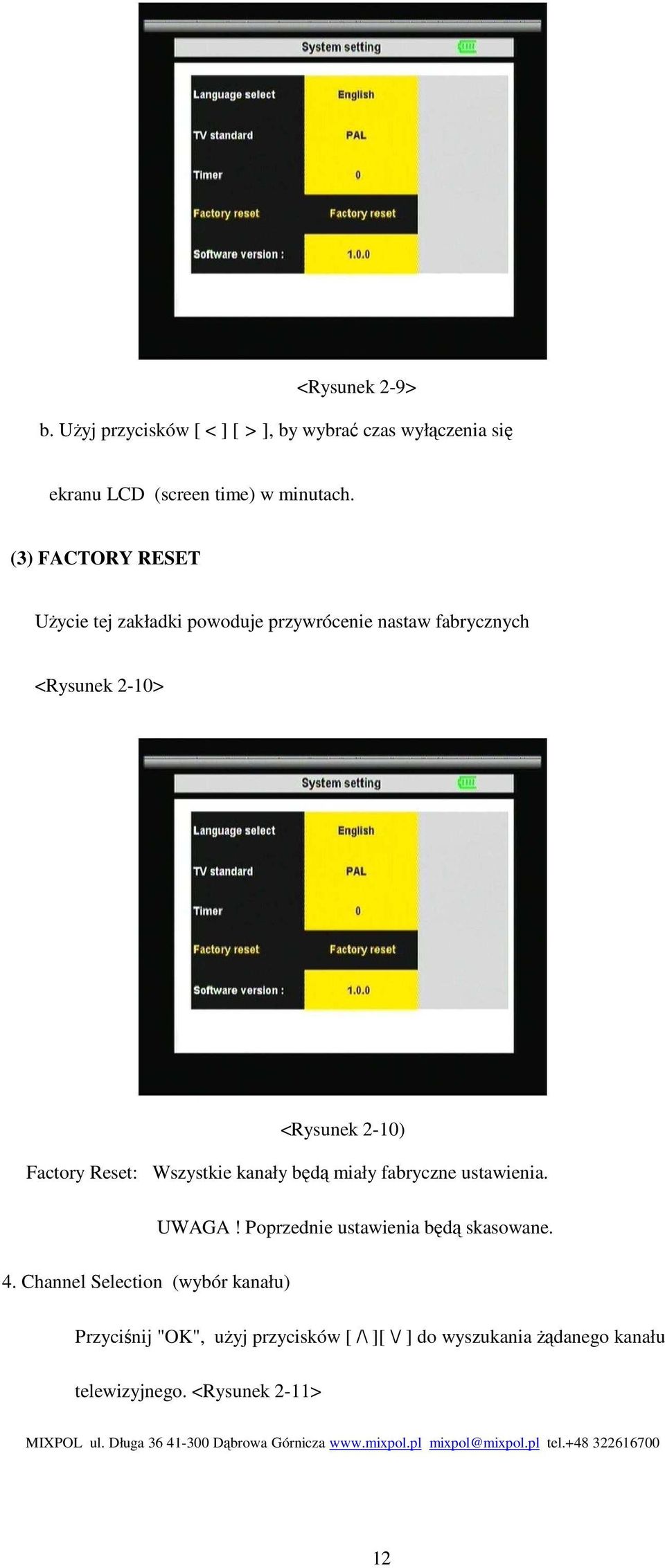

12 <Rysunek 2-9> b. UŜyj przycisków [ < ] [ > ], by wybrać czas wyłączenia się ekranu LCD (screen time) w minutach. (3) FACTORY RESET UŜycie tej zakładki powoduje przywrócenie nastaw fabrycznych <Rysunek 2-10> <Rysunek 2-10) Factory Reset: Wszystkie kanały będą miały fabryczne ustawienia. UWAGA! Poprzednie ustawienia będą skasowane. 4. Channel Selection (wybór kanału) Przyciśnij "OK", uŝyj przycisków [ /\ ][ \/ ] do wyszukania Ŝądanego kanału telewizyjnego. <Rysunek 2-11> 12

13 <Rysunek 2-ll> Jeśli znasz numer kanału, wpisz go uŝywając klawiatury numerycznej. Po wpisaniu odczekaj 2 sekundy. Wpisany kanał pojawi się na ekranie. 5. Channel informatoin (Informacja o kanale) Jeśli chcesz uzyskać parametry wybranego kanału, wciśnij przycisk F3, Pojawi się informacja jak na rysunku <Rysunek 2-12> <Rysunek 2-12> UŜyj tego menu do sprawdzenia informacji o danym kanale. Na ekranie pojawi się nazwa satelity, nazwa kanału, parametry transpondera, siła sygnału itp. 13

14 6. Przycisk SYSTEM MoŜesz sprawdzić bieŝąca wersję oprogramowania miernika. Ta informacja jest przydatna do sprawdzeni,a czy jest dostępna nowsza jego wersja.<rysunek 2-10> 7. Kalkulacja Naciśnij przycisk KĄT (ANGLE), by pokazać menu Obliczenia <Rysunek 2-13> <Figure2-13> Your longitude : wybierz pozycję satelity dla Twojej długości geograficznej. Your Latitude : wpisz długość geograficzną dla twojej miejscowej lokalizacji. Wpisz szerokość geograficzną dla twojej miejscowej lokalizacji. Wpisz azymut dla twojej miejscowej lokalizacji. Wzniesienie anteny: pokazuje elewację wybranego satelity. Azymut anteny: pokazuje azymut wybranego satelity. 14

15 15

16 8. Edycja transponderów przy pomocy komputera. Do edycji transponderów poszczególnych satelit jest potrzebny program komunikacyjny satellite meter tools. Po jego pobraniu ze strony i uruchomieniu, wybierz właściwy port szeregowy COM, do którego jest podłączony Twój miernik. Wciśnij zakładkę Read parametres i po podaniu nazwy zapisz pobrany z miernika plik na dysk. Następnie uŝywając zakładki Edit parameters, wczytaj odczytany przed chwilą plik i go edytuj. Dla kaŝdego satelity moŝna dodać transpnder (Add TP), skasować transponder (Delete TP). Po edycji przyciśnij zastosuj (Apply). Następnie wczytaj uaktualnione parametry zakładką (Write parameters). Aktualizacja oprogramowania. UŜywając tego samego oprogramowania moŝna równieŝ uaktualnić oprogramowanie miernika. Czynność tę lepiej jednak powierzyć serwisowi. Wpisując do miernika niewłaściwe oprogramowanie dla danej wersji sprzętowej, moŝna unieruchomić miernik do czasu naprawy go w serwisie. Miernik importowany przez firmę MIXPOL posiada zapisaną listę transponderów uŝywaną w Europie. 16
