2 DIGISAT PRO - Emitor AB DIGISAT PRO firmy Emitor został zaprojektowany, aby być pomocą w ustawianiu anten satelitarnych, dlatego został stworzony z maksymalną starannością. Start Kiedy połączysz miernik z tunerem, wciśnij przycisk ON/MENU i wtedy DIGISAT PRO się włączy. Siła sygnału ( jeżeli miernik jest podłączony do anteny ) będzie wskazywana przez wykresy słupkowe i cyfry nad każdym z wykresów. Jeżeli ruszysz anteną, zobaczysz zwiększanie lub zmniejszanie się siły sygnału. Celem jest maksymalizacja siły sygnału, wskazywanej na wykresie ( -ach ) słupkowym, poprzez regulację azymutu, elewacji a także regulacji obrotu anteny. Kiedy odczyty są maksymalne, zablokuj antenę śrubami montażowymi i ponownie podłącz konwerter z kablem, lub przełącznikami, dostarczonymi razem z anteną. Teraz sprawdź efekty swojej pracy na tunerze satelitarnym. Podłączenia Możesz podłączyć DIGISAT PRO do jednego lub dwóch konwerterów I odczytywać siłę sygnału zarówno na górnym, jak i dolnym słupku. Zależy to oczywiście od tego, które złącze jest podłączone. Połączenie z jednym konwerterem. Połączenie z dwoma konwerterami.

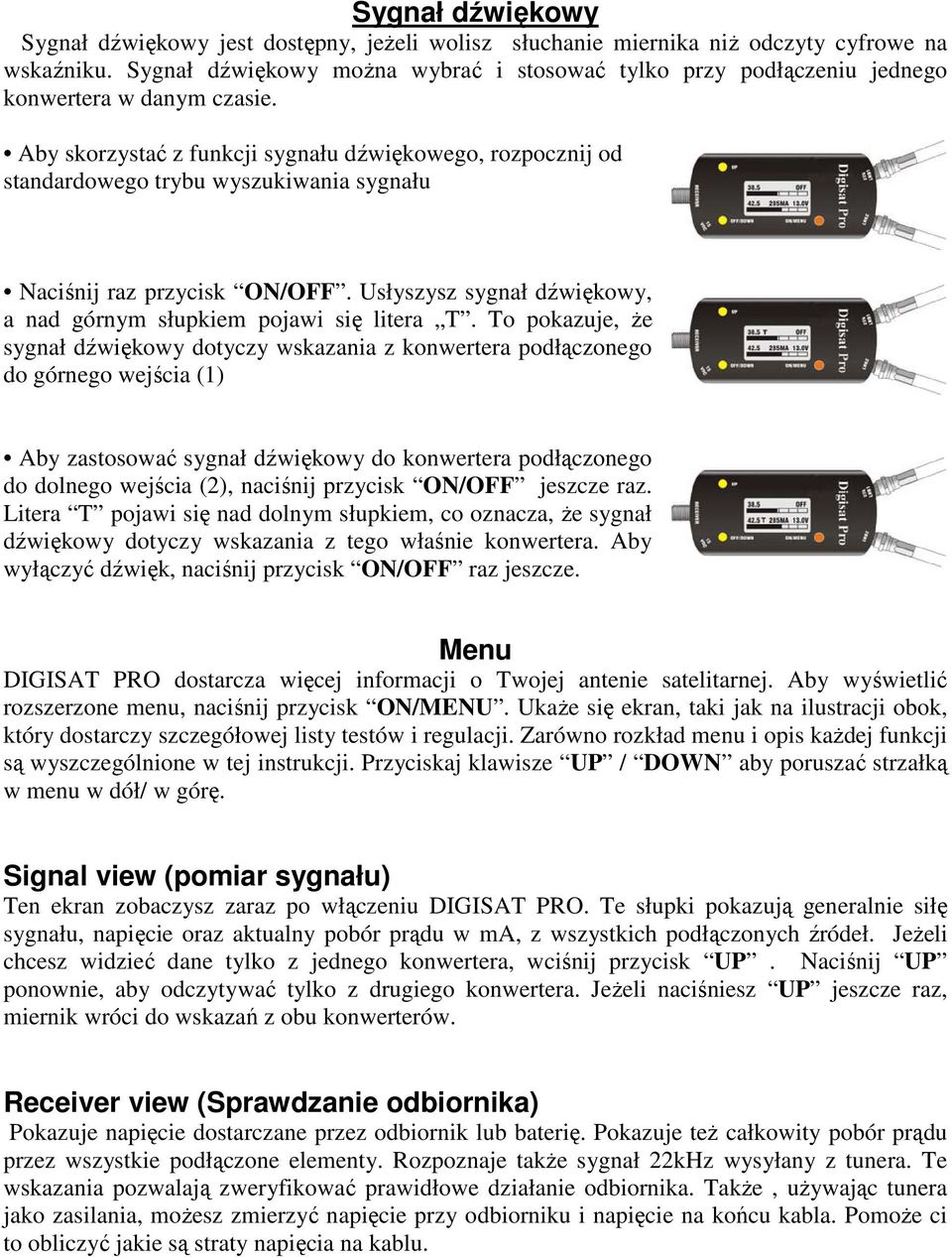

3 Sygnał dźwiękowy Sygnał dźwiękowy jest dostępny, jeżeli wolisz słuchanie miernika niż odczyty cyfrowe na wskaźniku. Sygnał dźwiękowy można wybrać i stosować tylko przy podłączeniu jednego konwertera w danym czasie. Aby skorzystać z funkcji sygnału dźwiękowego, rozpocznij od standardowego trybu wyszukiwania sygnału Naciśnij raz przycisk ON/OFF. Usłyszysz sygnał dźwiękowy, a nad górnym słupkiem pojawi się litera T. To pokazuje, że sygnał dźwiękowy dotyczy wskazania z konwertera podłączonego do górnego wejścia (1) Aby zastosować sygnał dźwiękowy do konwertera podłączonego do dolnego wejścia (2), naciśnij przycisk ON/OFF jeszcze raz. Litera T pojawi się nad dolnym słupkiem, co oznacza, że sygnał dźwiękowy dotyczy wskazania z tego właśnie konwertera. Aby wyłączyć dźwięk, naciśnij przycisk ON/OFF raz jeszcze. Menu DIGISAT PRO dostarcza więcej informacji o Twojej antenie satelitarnej. Aby wyświetlić rozszerzone menu, naciśnij przycisk ON/MENU. Ukaże się ekran, taki jak na ilustracji obok, który dostarczy szczegółowej listy testów i regulacji. Zarówno rozkład menu i opis każdej funkcji są wyszczególnione w tej instrukcji. Przyciskaj klawisze UP / DOWN aby poruszać strzałką w menu w dół/ w górę. Signal view (pomiar sygnału) Ten ekran zobaczysz zaraz po włączeniu DIGISAT PRO. Te słupki pokazują generalnie siłę sygnału, napięcie oraz aktualny pobór prądu w ma, z wszystkich podłączonych źródeł. Jeżeli chcesz widzieć dane tylko z jednego konwertera, wciśnij przycisk UP. Naciśnij UP ponownie, aby odczytywać tylko z drugiego konwertera. Jeżeli naciśniesz UP jeszcze raz, miernik wróci do wskazań z obu konwerterów. Receiver view (Sprawdzanie odbiornika) Pokazuje napięcie dostarczane przez odbiornik lub baterię. Pokazuje też całkowity pobór prądu przez wszystkie podłączone elementy. Rozpoznaje także sygnał 22kHz wysyłany z tunera. Te wskazania pozwalają zweryfikować prawidłowe działanie odbiornika. Także, używając tunera jako zasilania, możesz zmierzyć napięcie przy odbiorniku i napięcie na końcu kabla. Pomoże ci to obliczyć jakie są straty napięcia na kablu.

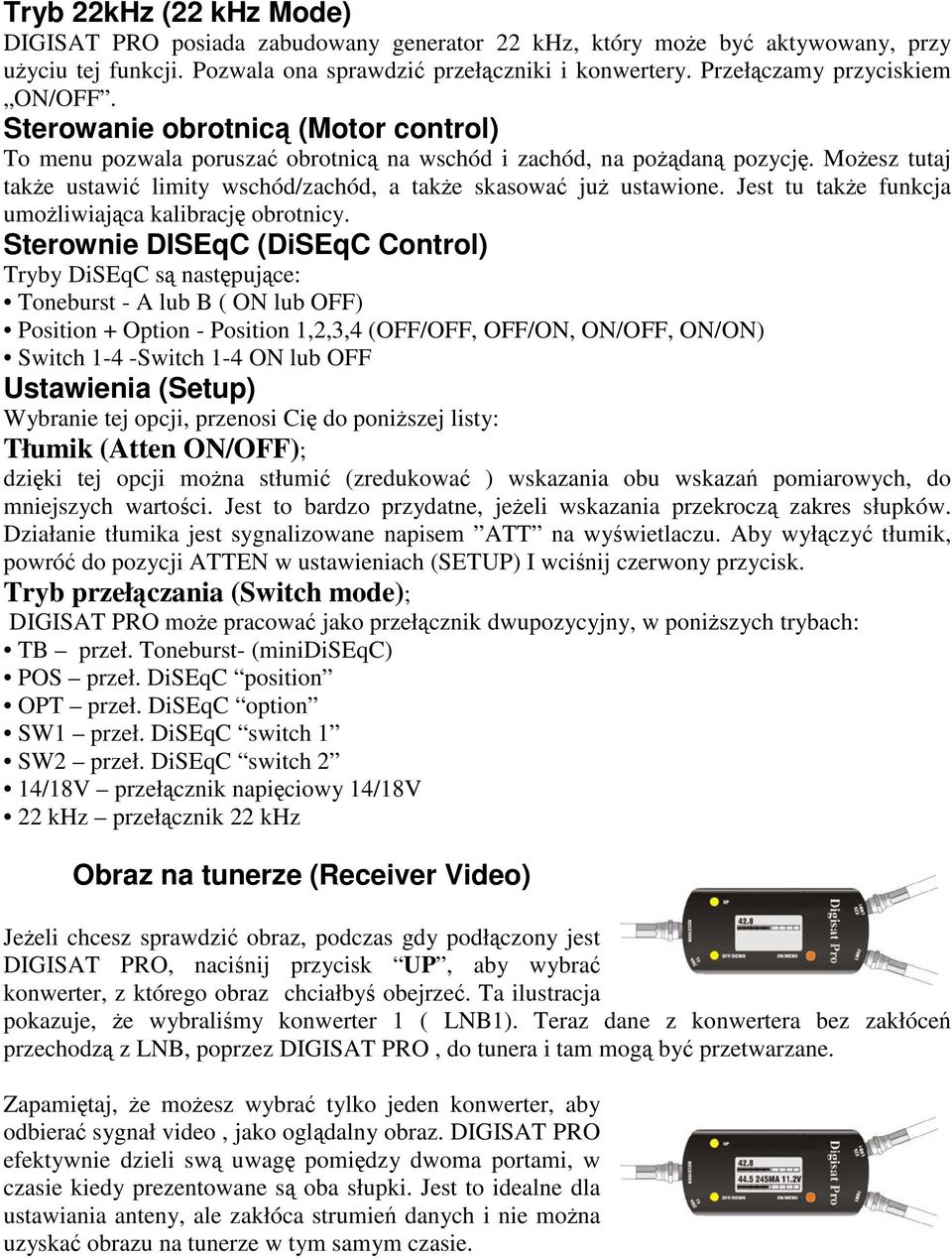

4 Tryb 22kHz (22 khz Mode) DIGISAT PRO posiada zabudowany generator 22 khz, który może być aktywowany, przy użyciu tej funkcji. Pozwala ona sprawdzić przełączniki i konwertery. Przełączamy przyciskiem ON/OFF. Sterowanie obrotnicą (Motor control) To menu pozwala poruszać obrotnicą na wschód i zachód, na pożądaną pozycję. Możesz tutaj także ustawić limity wschód/zachód, a także skasować już ustawione. Jest tu także funkcja umożliwiająca kalibrację obrotnicy. Sterownie DISEqC (DiSEqC Control) Tryby DiSEqC są następujące: Toneburst - A lub B ( ON lub OFF) Position + Option - Position 1,2,3,4 (OFF/OFF, OFF/ON, ON/OFF, ON/ON) Switch 1-4 -Switch 1-4 ON lub OFF Ustawienia (Setup) Wybranie tej opcji, przenosi Cię do poniższej listy: Tłumik (Atten ON/OFF); dzięki tej opcji można stłumić (zredukować ) wskazania obu wskazań pomiarowych, do mniejszych wartości. Jest to bardzo przydatne, jeżeli wskazania przekroczą zakres słupków. Działanie tłumika jest sygnalizowane napisem ATT na wyświetlaczu. Aby wyłączyć tłumik, powróć do pozycji ATTEN w ustawieniach (SETUP) I wciśnij czerwony przycisk. Tryb przełączania (Switch mode); DIGISAT PRO może pracować jako przełącznik dwupozycyjny, w poniższych trybach: TB przeł. Toneburst- (minidiseqc) POS przeł. DiSEqC position OPT przeł. DiSEqC option SW1 przeł. DiSEqC switch 1 SW2 przeł. DiSEqC switch 2 14/18V przełącznik napięciowy 14/18V 22 khz przełącznik 22 khz Obraz na tunerze (Receiver Video) Jeżeli chcesz sprawdzić obraz, podczas gdy podłączony jest DIGISAT PRO, naciśnij przycisk UP, aby wybrać konwerter, z którego obraz chciałbyś obejrzeć. Ta ilustracja pokazuje, że wybraliśmy konwerter 1 ( LNB1). Teraz dane z konwertera bez zakłóceń przechodzą z LNB, poprzez DIGISAT PRO, do tunera i tam mogą być przetwarzane. Zapamiętaj, że możesz wybrać tylko jeden konwerter, aby odbierać sygnał video, jako oglądalny obraz. DIGISAT PRO efektywnie dzieli swą uwagę pomiędzy dwoma portami, w czasie kiedy prezentowane są oba słupki. Jest to idealne dla ustawiania anteny, ale zakłóca strumień danych i nie można uzyskać obrazu na tunerze w tym samym czasie.

5 Jak używać DIGISAT PRO z przełącznikami DiSEqC Oto ilustracja pokazująca jak połączyć DIGISAT PRO z przełącznikiem DiSEqC. Połącz wyjścia konwerterów z wejściami przełącznika za pomocą kabla koncentrycznego Następnie połącz wyjście przełącznika z wejściem LNB 1 w DIGISAT PRO, przy użyciu tego samego rodzaju kabla Połącz DIGISAT PRO z tunerem, przy pomocy kabla koncentrycznego. Jeżeli ustawianie jest już zakończone i jeżeli antena została zainstalowana prawidłowo, to jesteś w stanie zobaczyć obraz z tunera na telewizorze. Jeżeli brak jest obrazu, to podłącz miernik jeszcze raz i sprawdź, czy właściwie podłączyłeś wszystkie kable koncentryczne. Odpowiedzi na najczęściej zadawane pytania. Bądź świadomy, że DIGISAT PRO jest tylko pomocą w ustawieniu anteny. Nie identyfikuje on, z którego satelity sygnał właśnie mierzysz. Ciągle musisz posiadać podstawową wiedzę o położeniach satelitów, aby namierzyć i zidentyfikować te właściwe. Bardzo łatwo możesz się pomylić, znaleźć i ustawić nie tego satelitę którego trzeba, po czym odczytasz napis na ekranie telewizora brak sygnału. DIGISAT PRO może być używany z konwerterami cyfrowymi lub analogowymi. Działa zarówno z konwerterami z polaryzacjami kołowymi jak i liniowymi. Jedynym wymaganiem, jest to, aby częstotliwość na wyjściu konwertera należała do zakresu 900~2200 MHz ( czyli takiego jak ma większość konwerterów). DIGISAT PRO odczytuje nieprzetworzone widmo sygnału, odbieranego z konwertera i daje ogólną informację o sygnale. Nie ma możliwości wybrania transpondera/częstotliwości. Jeżeli potrzebujesz wyboru poszczególnych częstotliwości, to firma EMITOR AB oferuje miernik SATLOOK DIGITAL NIT zapewniający informacje o danym transponderze.
