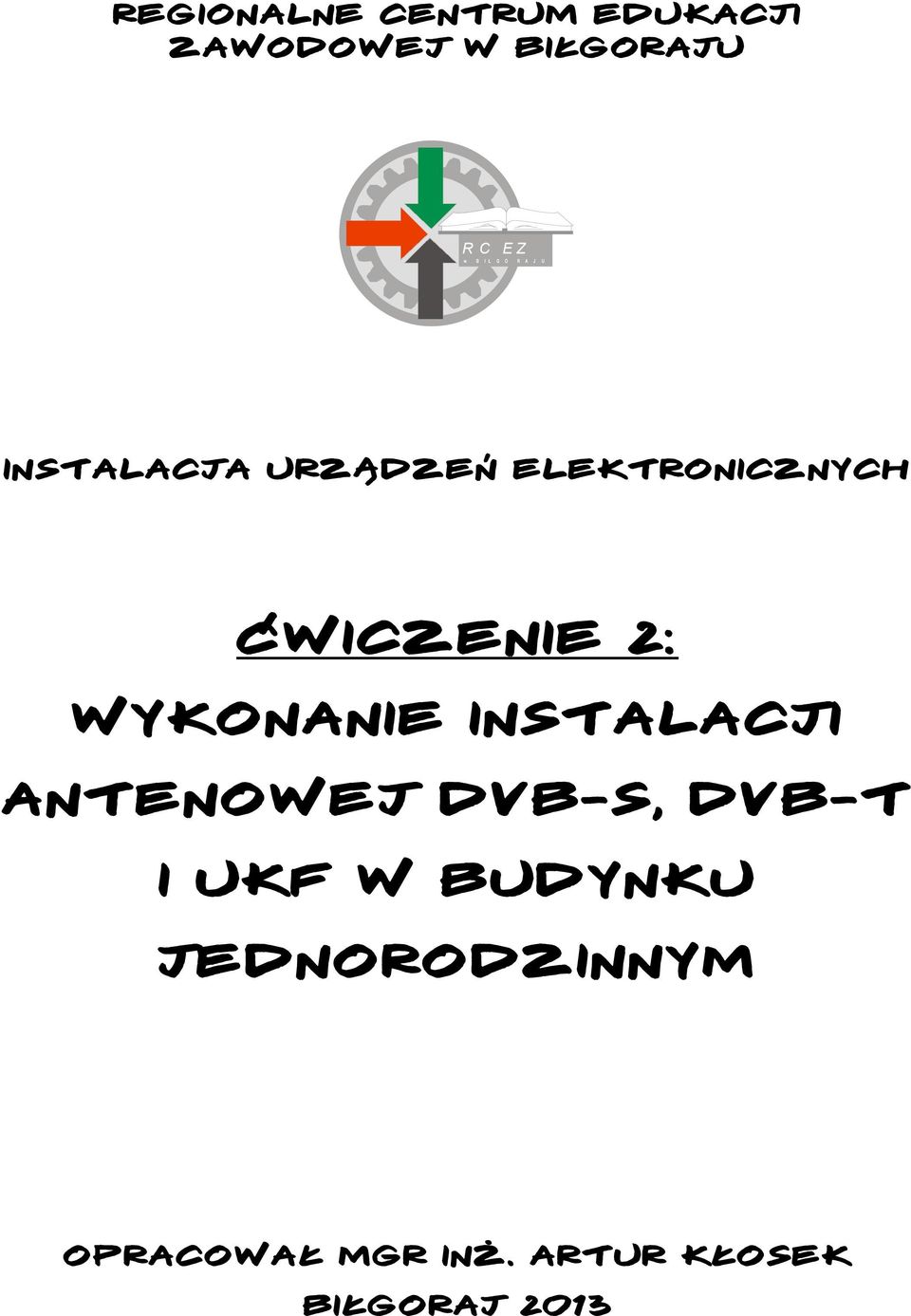

1 REGIONALNE CENTRUM EDUKACJI ZAWODOWEJ W BIŁGORAJU R C E Z w B I Ł G O R A J U INSTALACJA URZĄDZEŃ ELEKTRONICZNYCH Ćwiczenie 2: WYKONANIE INSTALACJI ANTENOWEJ dvb-s, DVB-T i UKF W BUDYNKU JEDNORODZINNYM Opracował mgr inż. Artur Kłosek Biłgoraj 2013

2: WYKONANIE INSTALACJI ANTENOWEJ dvb-s, DVB-T i UKF W

3 Przeczytaj w domu i zapamiętaj!!! wiedza niezbędna podczas wykonywania ćwiczenia. ^ Schemat instalacji w pomieszczeniu pracowni rozprowadzającej sygnały DVB-S z konwerterów QUATTRO i SINGLE oraz DVB-T i UKF do poszczególnych stanowisk

4 Program ćwiczenia. U 1. pomiar poziomu sygnału DVB-S na wejściu instalacji antenowej Podłącz tuner satelitarny Ferguson Ariva do wejścia sygnału satelitarnego instalacji antenowej oznaczonego LNB i zmierz poziom sygnału DVB-S dla satelity Hotbird 13E i Astra 19,2E dla dwóch ustawionych w tunerze częstotliwości transponderów z zakresów częstotliwości: L (10,7 11,75 GHz) i H (11,75 12,75 GHz) dla niekodowanych stacji FTA. Wyniki zapisz w poniższej tabeli. SATELITA TRANSPONDER [MHz] POLARYZACJA POZIOM SYGNAŁU SIŁA [%] JAKOŚĆ [%] Hotbird 13E (LOW BAND) (HIGH BAND) V H Astra 19,2E (LOW BAND) (HIGH BAND) H H 1.2. Na podstawie analizy wyników określ dla którego z satelitów ustawiona jest antena Usuń wszystkie programy jeśli są takie zapisane w tunerze Na podstawie informacji ze strony (lub podobnej zawierającej aktualny wykaz niekodowanych programów FTA) dla wytypowanego w punkcie 1.2 satelity zainstaluj programy z transpondera zawierającego kanał TV Trwam. Sprawdź poprawność odbioru poszczególnych programów i wypisz nazwy wszystkich programów znajdujących się na tym transponderze wypełniając poniższą tabelę. NAZWA PROGRAMU POPRAWNOŚĆ ODBIORU [DOBRY, ZŁY, BRAK, ZAKODOWANY] SATELITA TRANSPONDER [MHz] PRĘDKOŚĆ TRANSMISJI SYMBOLU (SR) [ks/s] POLARYZACJA

1. Podłącz tuner satelitarny Ferguson Ariva do wejścia sygnału satelitarnego instalacji antenowej oznaczonego LNB i zmierz poziom sygnału DVB-S dla satelity Hotbird 13E i Astra 19,2E dla dwóch

5 1.5. Wykonaj identyczne czynności dla transpondera zawierającego program BBC World News. NAZWA PROGRAMU POPRAWNOŚĆ ODBIORU [DOBRY, ZŁY, BRAK, ZAKODOWANY] SATELITA TRANSPONDER [MHz] PRĘDKOŚĆ TRANSMISJI SYMBOLU (SR) [ks/s] POLARYZACJA 2. Instalacja doprowadzająca sygnał DVB-S, DVB-T i UKF jednym przewodem do gniazda abonenckiego Wykonaj instalację umożliwiającą dystrybucję sygnału DVB-S z konwertera full band single anteny satelitarnej oraz sygnałów DVB-T i UKF jednym przewodem do gniazda abonenckiego z wykorzystaniem zwrotnicy oraz sumatora TV/SAT Podłącz do odpowiednich wyjść gniazda abonenckiego tuner satelitarny tak, aby umożliwić odbiór z tunera programów telewizji satelitarnej oraz cyfrowej naziemnej Zainstaluj w tunerze SAT programy ze wszystkich zapisanych transponderów oraz programy dla 3 multipleksów nadajnika Leżajsk Giedlarowa i sprawdź poprawność odbioru programów satelitarnych i telewizyjnych naziemnych Zmodyfikuj instalację tak, aby umożliwić odbiór sygnałów DVB-T i UKF z dodatkowego gniazda abonenckiego Do dodatkowego gniazda podłącz odbiornik TV z tunerem DVB-T i zainstaluj w nim programy dla 3 multipleksów nadajnika Lublin Piaski oraz sprawdź poprawność ich odbioru. 3. Instalacja doprowadzająca sygnał DVB-S, DVB-T i UKF z konwertera Quad do czterech gniazd abonenckich Wykonaj projekt instalacji umożliwiającej dystrybucję sygnału DVB-S z konwertera full band quad anteny satelitarnej oraz sygnałów DVB-T i UKF czterema przewodami do czterech gniazd abonenckich z wykorzystaniem sumatorów TV/SAT Sporządź spis elementów oraz dokonaj kalkulacji kosztu instalacji według cen ze strony Do obliczeń przyjmij użycie 60 metrów przewodu TRISET-113.

Instalacja doprowadzająca sygnał DVB-S, DVB-T i UKF jednym przewodem do gniazda abonenckiego. 2.1.

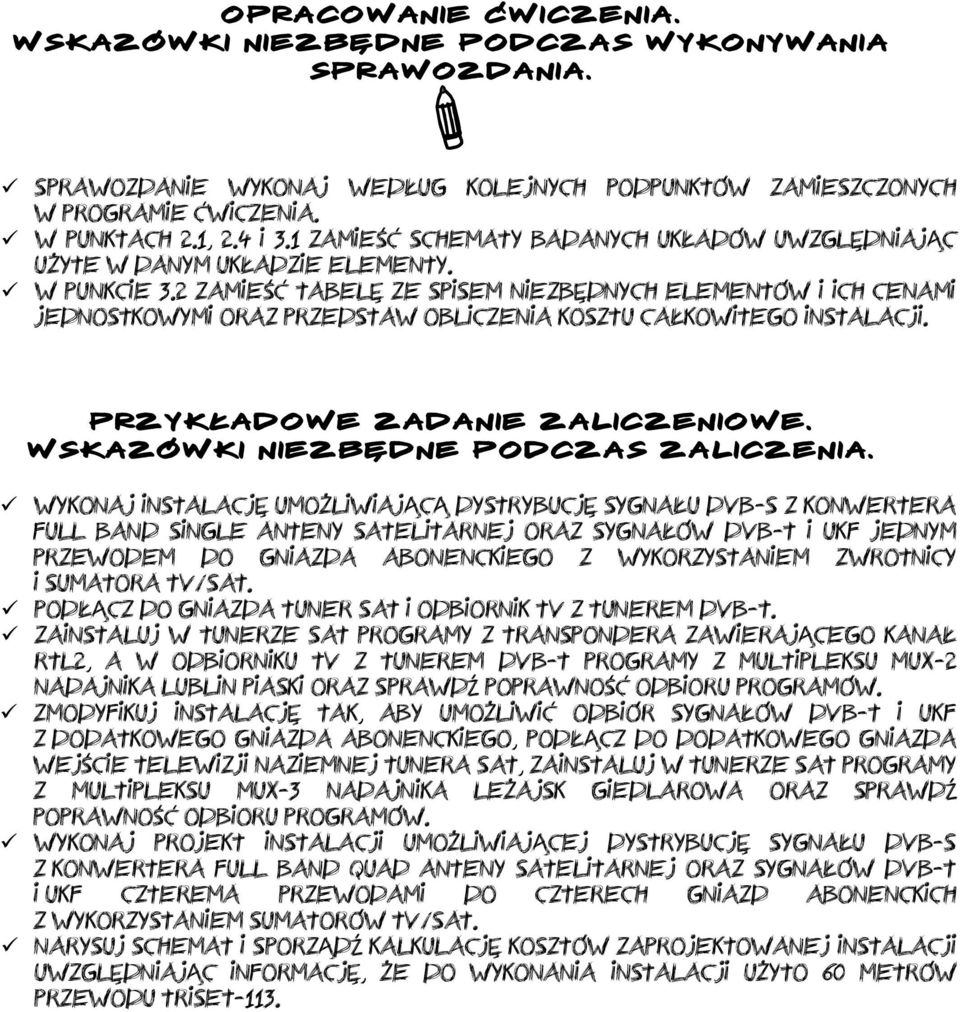

6 opracowanie ćwiczenia. wskazówki niezbędne podczas wykonywania sprawozdania. U Sprawozdanie wykonaj według kolejnych podpunktów zamieszczonych w programie ćwiczenia. W punktach 2.1, 2.4 i 3.1 zamieść schematy badanych układów uwzględniając użyte w danym układzie elementy. W Punkcie 3.2 Zamieść tabelę ze spisem niezbędnych elementów i ich cenami jednostkowymi oraz przedstaw obliczenia kosztu całkowitego instalacji. Przykładowe zadanie zaliczeniowe. wskazówki niezbędne podczas zaliczenia. Wykonaj instalację umożliwiającą dystrybucję sygnału DVB-S z konwertera full band single anteny satelitarnej oraz sygnałów DVB-T i UKF jednym przewodem do gniazda abonenckiego z wykorzystaniem Zwrotnicy i sumatora TV/SAT. podłącz do gniazda Tuner SAT i odbiornik TV z tunerem DVB-T. zainstaluj w tunerze SAT programy z transpondera zawierającego kanał RTL2, a w odbiorniku TV z tunerem DVB-T programy z multipleksu MUX-2 nadajnika Lublin piaski oraz Sprawdź poprawność odbioru programów. Zmodyfikuj instalację tak, aby umożliwić odbiór sygnałów DVB-T i UKF z dodatkowego gniazda abonenckiego, podłącz do dodatkowego gniazda wejście telewizji naziemnej tunera SAT, zainstaluj w tunerze SAT programy z multipleksu mux-3 nadajnika Leżajsk giedlarowa oraz sprawdź poprawność odbioru programów. Wykonaj projekt instalacji umożliwiającej dystrybucję sygnału DVB-S z konwertera full band quad anteny satelitarnej oraz sygnałów DVB-T i UKF czterema przewodami do czterech gniazd abonenckich z wykorzystaniem sumatorów TV/SAT. Narysuj schemat i Sporządź kalkulację kosztów zaprojektowanej instalacji uwzględniając informację, że do wykonania instalacji użyto 60 metrów przewodu triset-113.

2 Zamieść tabelę ze spisem niezbędnych elementów i ich cenami jednostkowymi oraz przedstaw obliczenia kosztu całkowitego instalacji. Przykładowe zadanie zaliczeniowe.
