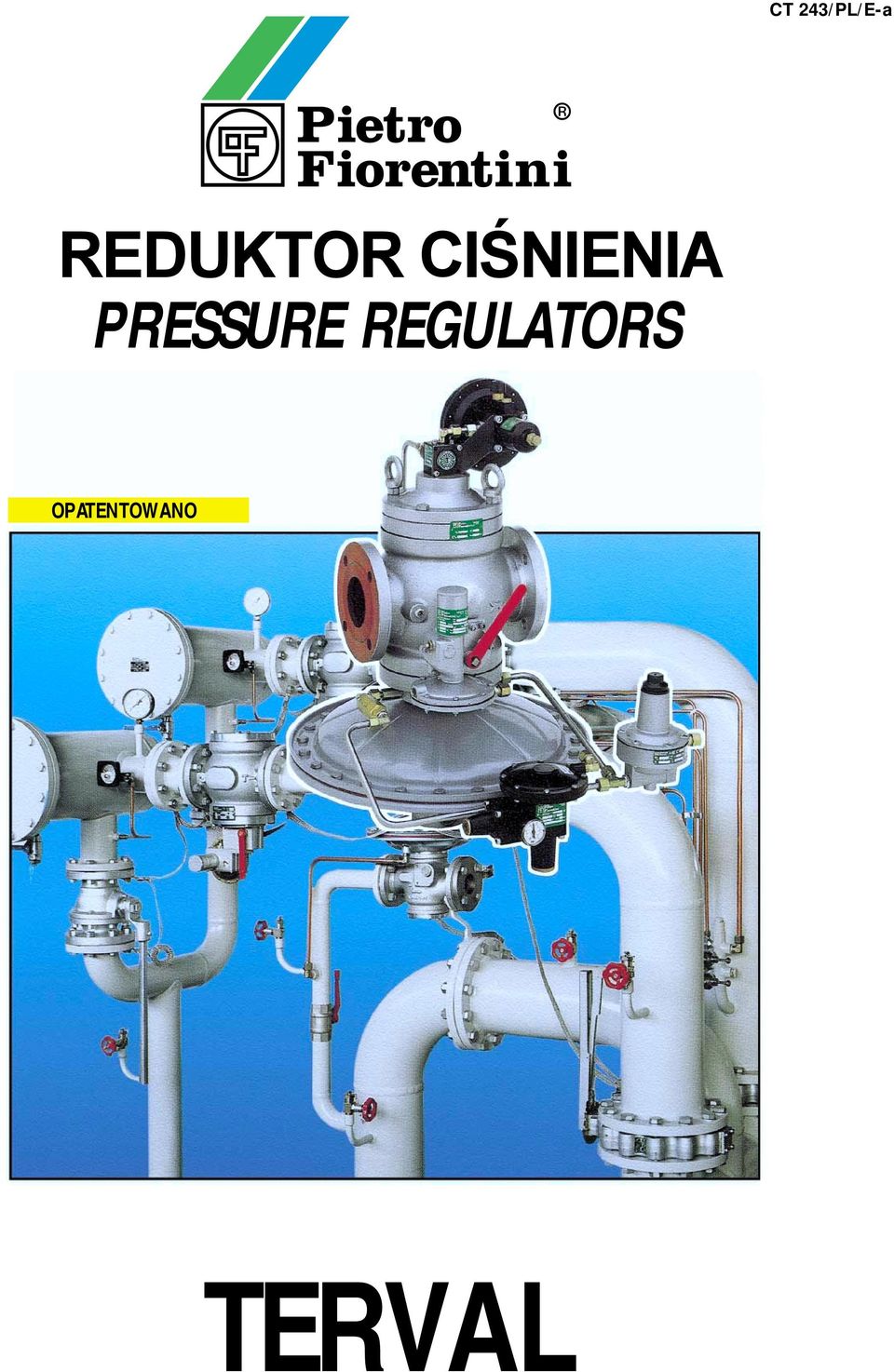

1 CT 243/PL/E-a REDUKTOR CIŚNIENIA PRESSURE REGULATORS OPATENTOWANO TERVAL

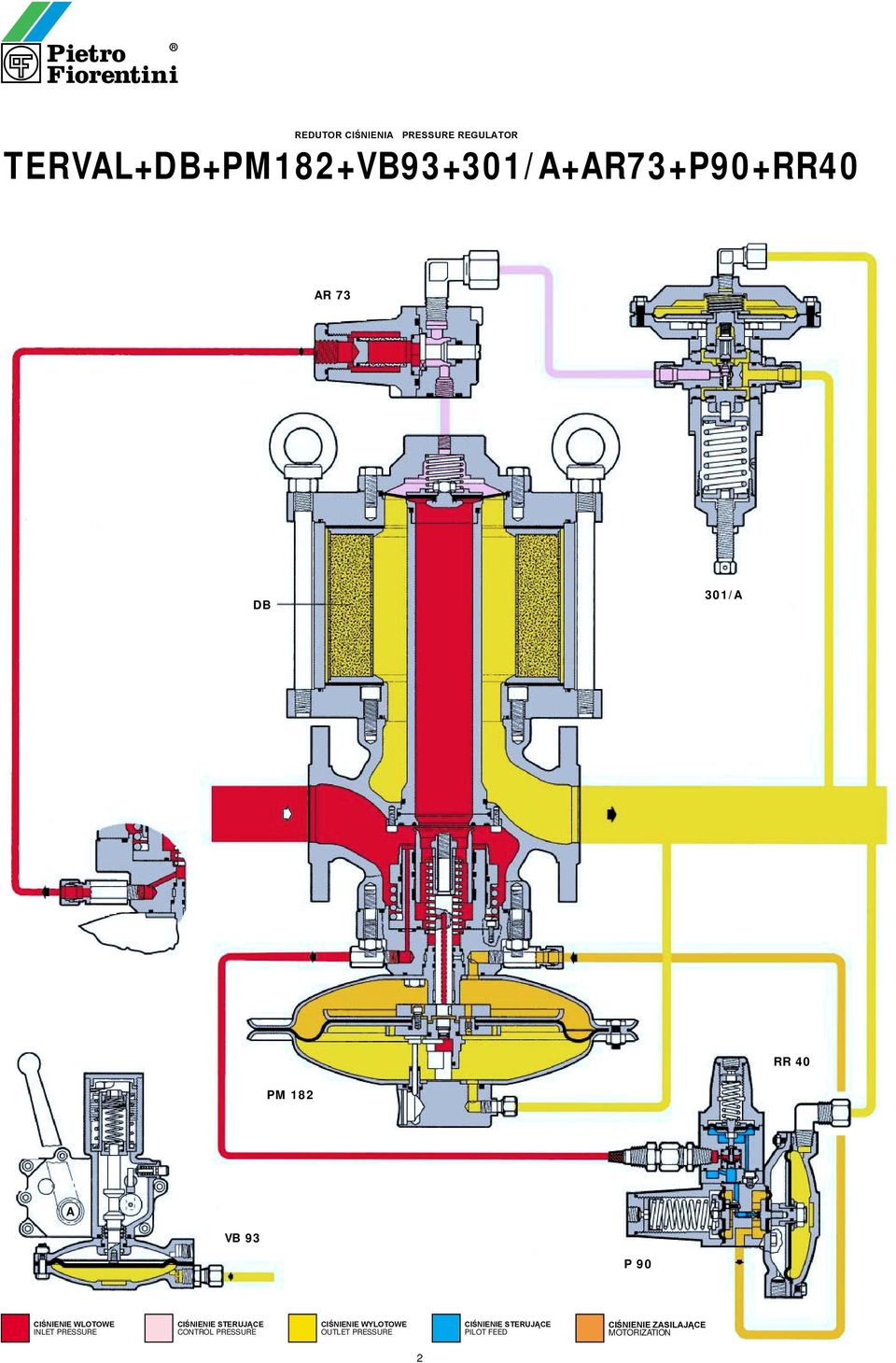

2 REDUTOR CIŚNIENIA PRESSURE REGULATOR TERVAL+DB+PM182+VB93+301/A+AR73+P90+RR40 AR 73 DB 301/A RR 40 PM 182 A VB 93 P 90 CIŚNIENIE WLOTOWE INLET PRESSURE CIŚNIENIE STERUJĄCE CONTROL PRESSURE CIŚNIENIE WYLOTOWE OUTLET PRESSURE CIŚNIENIE STERUJĄCE PILOT FEED CIŚNIENIE ZASILAJĄCE MOTORIZATION 2

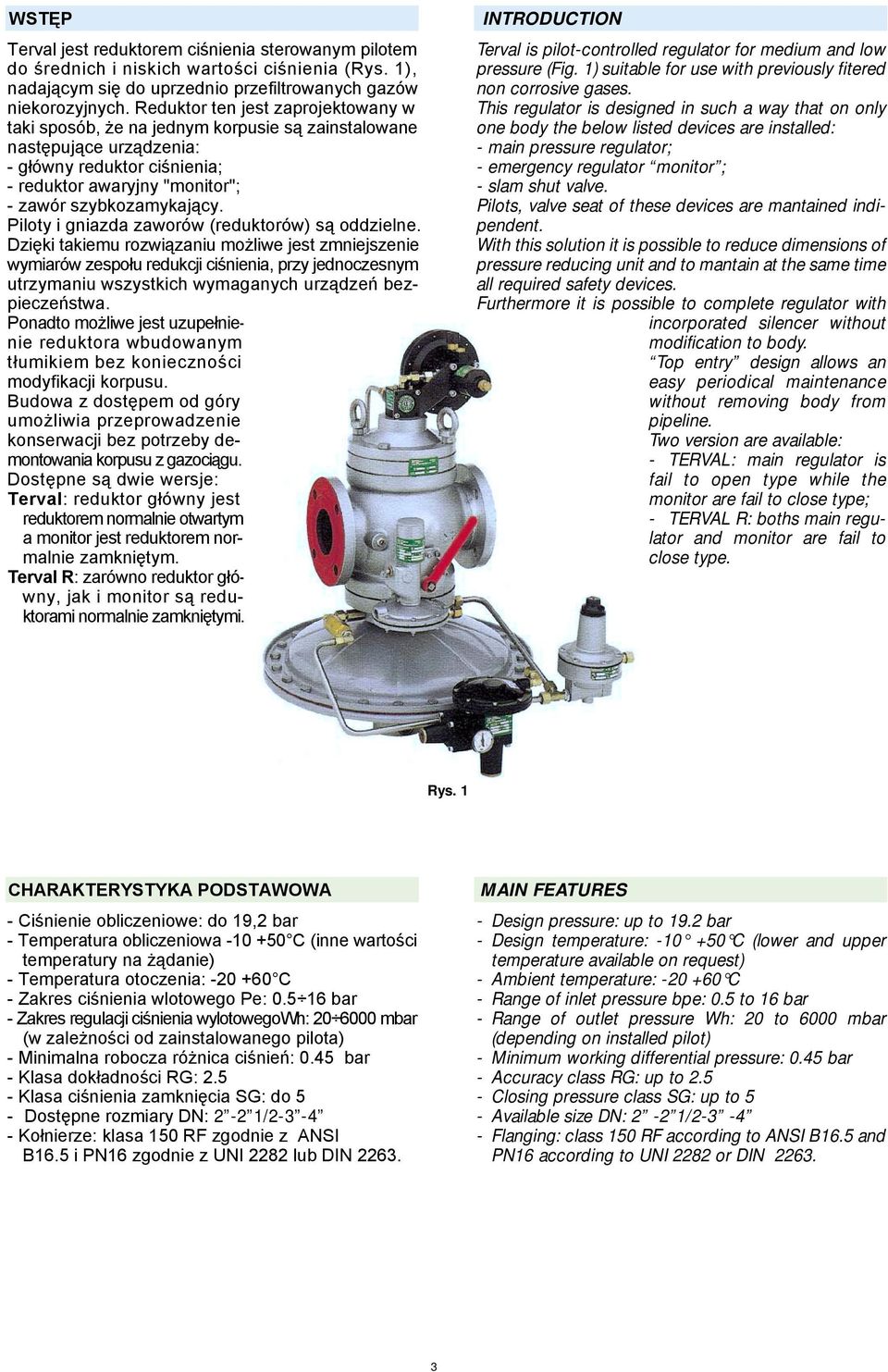

3 WSTĘP Terval jest reduktorem ciśnienia sterowanym pilotem do średnich i niskich wartości ciśnienia (Rys. 1), nadającym się do uprzednio przefiltrowanych gazów niekorozyjnych. Reduktor ten jest zaprojektowany w taki sposób, że na jednym korpusie są zainstalowane następujące urządzenia: - główny reduktor ciśnienia; - reduktor awaryjny "monitor"; - zawór szybkozamykający. Piloty i gniazda zaworów (reduktorów) są oddzielne. Dzięki takiemu rozwiązaniu możliwe jest zmniejszenie wymiarów zespołu redukcji ciśnienia, przy jednoczesnym utrzymaniu wszystkich wymaganych urządzeń bezpieczeństwa. Ponadto możliwe jest uzupełnienie reduktora wbudowanym tłumikiem bez konieczności modyfikacji korpusu. Budowa z dostępem od góry umożliwia przeprowadzenie konserwacji bez potrzeby demontowania korpusu z gazociągu. Dostępne są dwie wersje: Terval: reduktor główny jest reduktorem normalnie otwartym a monitor jest reduktorem normalnie zamkniętym. Terval R: zarówno reduktor główny, jak i monitor są reduktorami normalnie zamkniętymi. INTRODUCTION Terval is pilot-controlled regulator for medium and low pressure (Fig. 1) suitable for use with previously fitered non corrosive gases. This regulator is designed in such a way that on only one body the below listed devices are installed: - main pressure regulator; - emergency regulator monitor ; - slam shut valve. Pilots, valve seat of these devices are mantained indipendent. With this solution it is possible to reduce dimensions of pressure reducing unit and to mantain at the same time all required safety devices. Furthermore it is possible to complete regulator with incorporated silencer without modification to body. Top entry design allows an easy periodical maintenance without removing body from pipeline. Two version are available: - TERVAL: main regulator is fail to open type while the monitor are fail to close type; - TERVAL R: boths main regulator and monitor are fail to close type. Rys. 1 CHARAKTERYSTYKA PODSTAWOWA - Ciśnienie obliczeniowe: do 19,2 bar - Temperatura obliczeniowa C (inne wartości temperatury na żądanie) - Temperatura otoczenia: C - Zakres ciśnienia wlotowego Pe: bar - Zakres regulacji ciśnienia wylotowegowh: mbar (w zależności od zainstalowanego pilota) - Minimalna robocza różnica ciśnień: 0.45 bar - Klasa dokładności RG: Klasa ciśnienia zamknięcia SG: do 5 - Dostępne rozmiary DN: 2-2 1/ Kołnierze: klasa 150 RF zgodnie z ANSI B16.5 i PN16 zgodnie z UNI 2282 lub DIN MAIN FEATURES - Design pressure: up to 19.2 bar - Design temperature: C (lower and upper temperature available on request) - Ambient temperature: C - Range of inlet pressure bpe: 0.5 to 16 bar - Range of outlet pressure Wh: 20 to 6000 mbar (depending on installed pilot) - Minimum working differential pressure: 0.45 bar - Accuracy class RG: up to Closing pressure class SG: up to 5 - Available size DN: 2-2 1/ Flanging: class 150 RF according to ANSI B16.5 and PN16 according to UNI 2282 or DIN

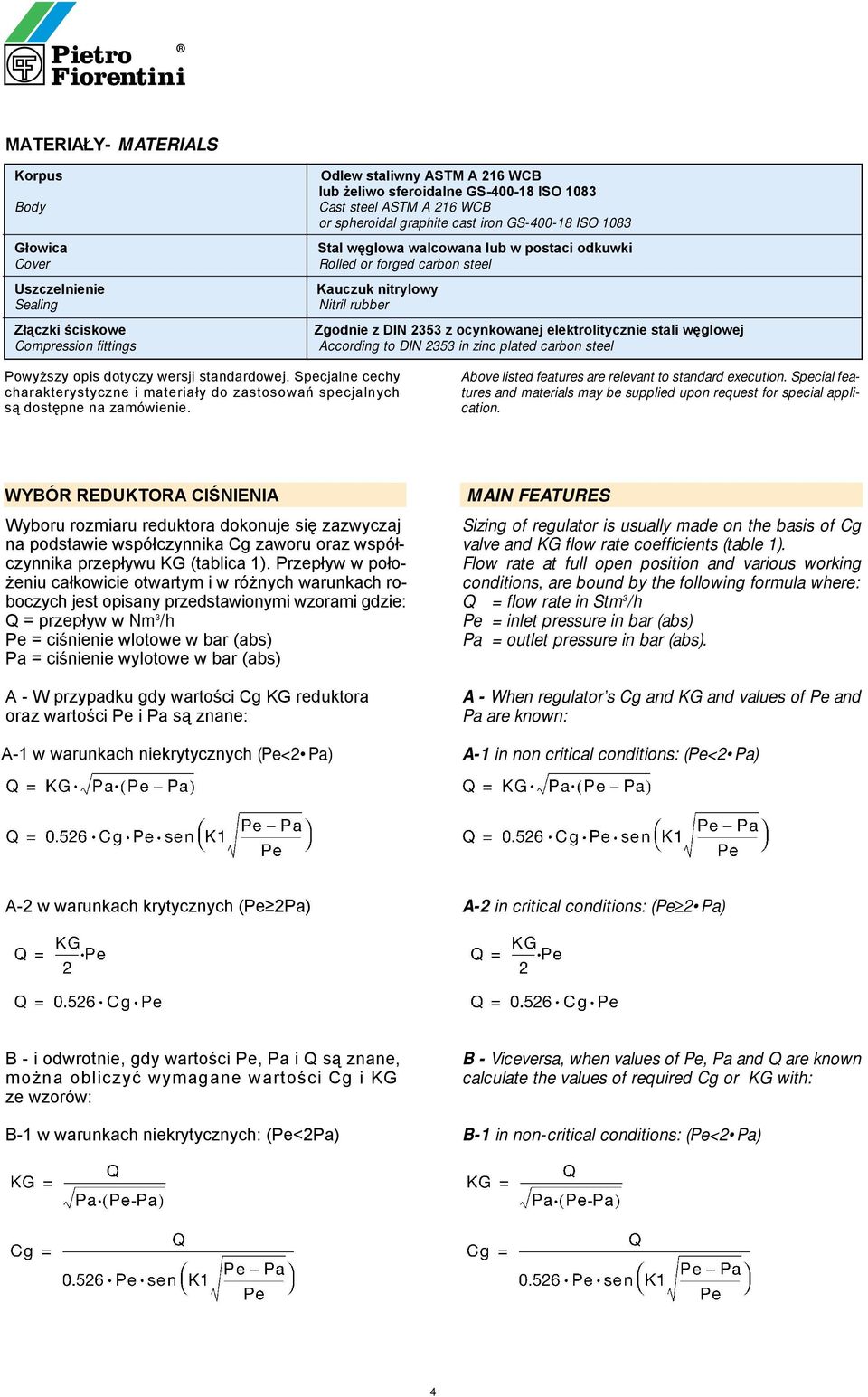

4 MATERIAŁY- MATERIALS Korpus Body Głowica Cover Uszczelnienie Sealing Złączki ściskowe Compression fittings Odlew staliwny ASTM A 216 WCB lub żeliwo sferoidalne GS ISO 1083 Cast steel ASTM A 216 WCB or spheroidal graphite cast iron GS ISO 1083 Stal węglowa walcowana lub w postaci odkuwki Rolled or forged carbon steel Kauczuk nitrylowy Nitril rubber Zgodnie z DIN 2353 z ocynkowanej elektrolitycznie stali węglowej According to DIN 2353 in zinc plated carbon steel Powyższy opis dotyczy wersji standardowej. Specjalne cechy charakterystyczne i materiały do zastosowań specjalnych są dostępne na zamówienie. Above listed features are relevant to standard execution. Special features and materials may be supplied upon request for special application. WYBÓR REDUKTORA CIŚNIENIA Wyboru rozmiaru reduktora dokonuje się zazwyczaj na podstawie współczynnika Cg zaworu oraz współczynnika przepływu KG (tablica 1). Przepływ w położeniu całkowicie otwartym i w różnych warunkach roboczych jest opisany przedstawionymi wzorami gdzie: Q = przepływ w Nm 3 /h Pe = ciśnienie wlotowe w bar (abs) Pa = ciśnienie wylotowe w bar (abs) A - W przypadku gdy wartości Cg KG reduktora oraz wartości Pe i Pa są znane: A-1 w warunkach niekrytycznych (Pe<2 Pa) MAIN FEATURES Sizing of regulator is usually made on the basis of Cg valve and KG flow rate coefficients (table 1). Flow rate at full open position and various working conditions, are bound by the following formula where: Q = flow rate in Stm 3 /h Pe = inlet pressure in bar (abs) Pa = outlet pressure in bar (abs). A - When regulator s Cg and KG and values of Pe and Pa are known: A-1 in non critical conditions: (Pe<2 Pa) A-2 w warunkach krytycznych (Pe 2Pa) A-2 in critical conditions: (Pe 2 Pa) B - i odwrotnie, gdy wartości Pe, Pa i Q są znane, można obliczyć wymagane wartości Cg i KG ze wzorów: B-1 w warunkach niekrytycznych: (Pe<2Pa) B - Viceversa, when values of Pe, Pa and Q are known calculate the values of required Cg or KG with: B-1 in non-critical conditions: (Pe<2 Pa) 4

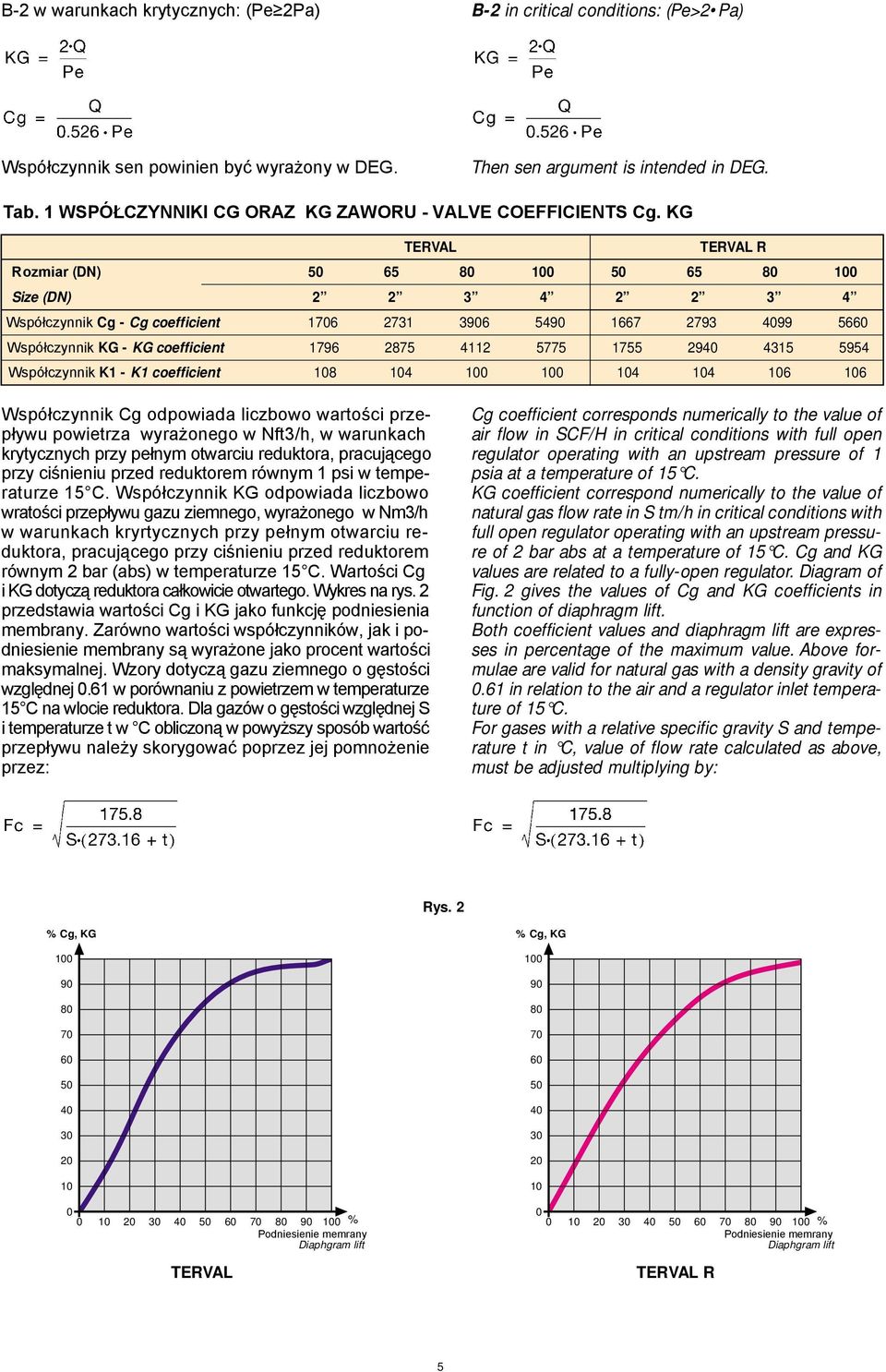

5 B-2 w warunkach krytycznych: (Pe 2Pa) B-2 in critical conditions: (Pe>2 Pa) Współczynnik sen powinien być wyrażony w DEG. Then sen argument is intended in DEG. Tab. 1 WSPÓŁCZYNNIKI CG ORAZ KG ZAWORU - VALVE COEFFICIENTS Cg. KG TERVAL TERVAL R Rozmiar (DN) Size (DN) Współczynnik Cg - Cg coefficient Współczynnik KG - KG coefficient Współczynnik K1 - K1 coefficient Współczynnik Cg odpowiada liczbowo wartości przepływu powietrza wyrażonego w Nft3/h, w warunkach krytycznych przy pełnym otwarciu reduktora, pracującego przy ciśnieniu przed reduktorem równym 1 psi w temperaturze 15 C. Współczynnik KG odpowiada liczbowo wratości przepływu gazu ziemnego, wyrażonego w Nm3/h w warunkach kryrtycznych przy pełnym otwarciu reduktora, pracującego przy ciśnieniu przed reduktorem równym 2 bar (abs) w temperaturze 15 C. Wartości Cg i KG dotyczą reduktora całkowicie otwartego. Wykres na rys. 2 przedstawia wartości Cg i KG jako funkcję podniesienia membrany. Zarówno wartości współczynników, jak i podniesienie membrany są wyrażone jako procent wartości maksymalnej. Wzory dotyczą gazu ziemnego o gęstości względnej 0.61 w porównaniu z powietrzem w temperaturze 15 C na wlocie reduktora. Dla gazów o gęstości względnej S i temperaturze t w C obliczoną w powyższy sposób wartość przepływu należy skorygować poprzez jej pomnożenie przez: Cg coefficient corresponds numerically to the value of air flow in SCF/H in critical conditions with full open regulator operating with an upstream pressure of 1 psia at a temperature of 15 C. KG coefficient correspond numerically to the value of natural gas flow rate in S tm/h in critical conditions with full open regulator operating with an upstream pressure of 2 bar abs at a temperature of 15 C. Cg and KG values are related to a fully-open regulator. Diagram of Fig. 2 gives the values of Cg and KG coefficients in function of diaphragm lift. Both coefficient values and diaphragm lift are expresses in percentage of the maximum value. Above formulae are valid for natural gas with a density gravity of 0.61 in relation to the air and a regulator inlet temperature of 15 C. For gases with a relative specific gravity S and temperature t in C, value of flow rate calculated as above, must be adjusted multiplying by: Rys. 2 % Cg, KG % Cg, KG % % Podniesienie memrany Diaphgram lift Podniesienie memrany Diaphgram lift TERVAL TERVAL R 5

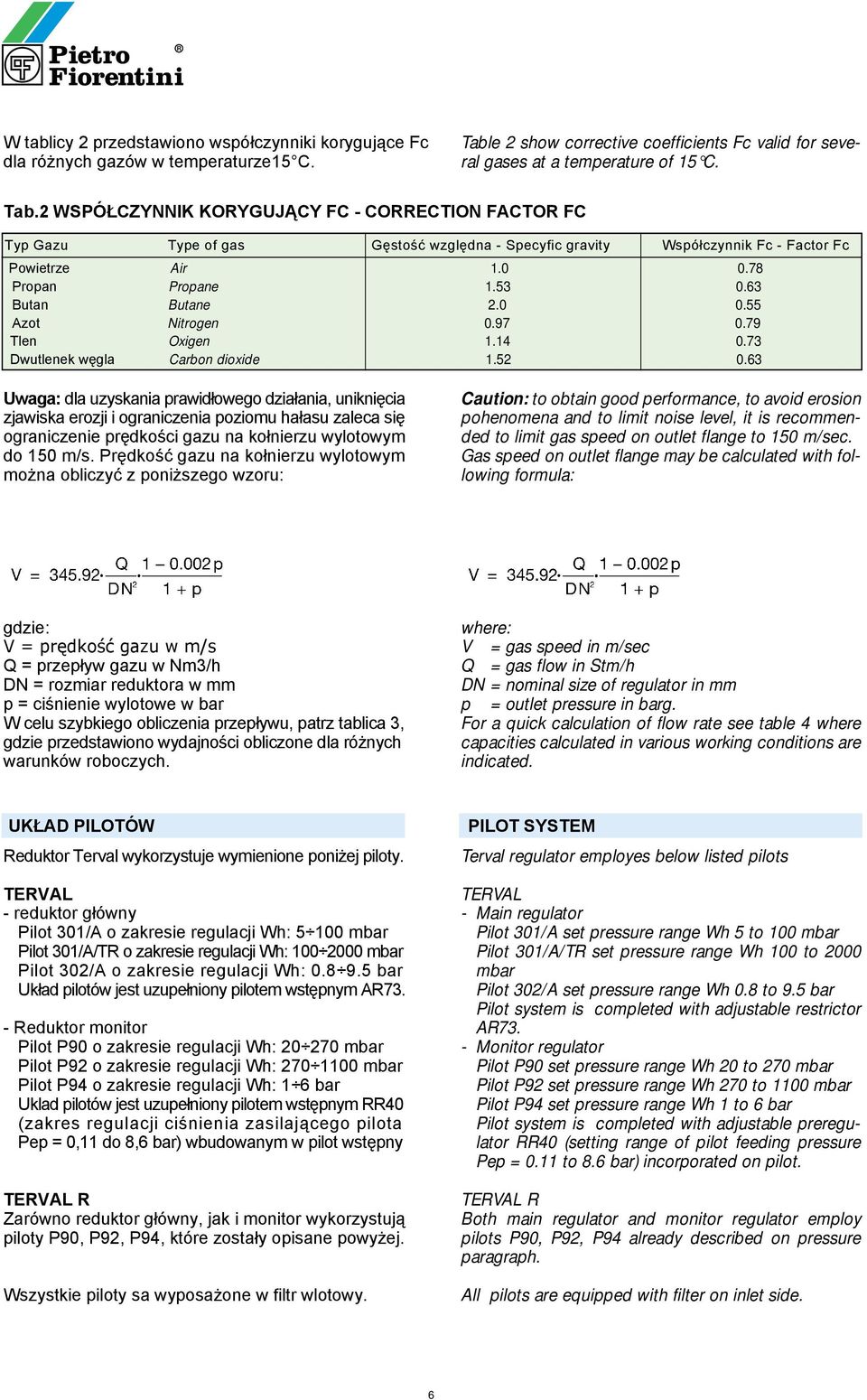

6 W tablicy 2 przedstawiono współczynniki korygujące Fc dla różnych gazów w temperaturze15 C. Table 2 show corrective coefficients Fc valid for several gases at a temperature of 15 C. Tab.2 WSPÓŁCZYNNIK KORYGUJĄCY FC - CORRECTION FACTOR FC Typ Gazu Type of gas Gęstość względna - Specyfic gravity Współczynnik Fc - Factor Fc Powietrze Air Propan Propane Butan Butane Azot Nitrogen Tlen Oxigen Dwutlenek węgla Carbon dioxide Uwaga: dla uzyskania prawidłowego działania, uniknięcia zjawiska erozji i ograniczenia poziomu hałasu zaleca się ograniczenie prędkości gazu na kołnierzu wylotowym do 150 m/s. Prędkość gazu na kołnierzu wylotowym można obliczyć z poniższego wzoru: Caution: to obtain good performance, to avoid erosion pohenomena and to limit noise level, it is recommended to limit gas speed on outlet flange to 150 m/sec. Gas speed on outlet flange may be calculated with following formula: gdzie: V = prędkość gazu w m/s Q = przepływ gazu w Nm3/h DN = rozmiar reduktora w mm p = ciśnienie wylotowe w bar W celu szybkiego obliczenia przepływu, patrz tablica 3, gdzie przedstawiono wydajności obliczone dla różnych warunków roboczych. where: V = gas speed in m/sec Q = gas flow in Stm/h DN = nominal size of regulator in mm p = outlet pressure in barg. For a quick calculation of flow rate see table 4 where capacities calculated in various working conditions are indicated. UKŁAD PILOTÓW Reduktor Terval wykorzystuje wymienione poniżej piloty. TERVAL - reduktor główny Pilot 301/A o zakresie regulacji Wh: mbar Pilot 301/A/TR o zakresie regulacji Wh: mbar Pilot 302/A o zakresie regulacji Wh: bar Układ pilotów jest uzupełniony pilotem wstępnym AR73. - Reduktor monitor Pilot P90 o zakresie regulacji Wh: mbar Pilot P92 o zakresie regulacji Wh: mbar Pilot P94 o zakresie regulacji Wh: 1 6 bar Uklad pilotów jest uzupełniony pilotem wstępnym RR40 (zakres regulacji ciśnienia zasilającego pilota Pep = 0,11 do 8,6 bar) wbudowanym w pilot wstępny TERVAL R Zarówno reduktor główny, jak i monitor wykorzystują piloty P90, P92, P94, które zostały opisane powyżej. Wszystkie piloty sa wyposażone w filtr wlotowy. PILOT SYSTEM Terval regulator employes below listed pilots TERVAL - Main regulator Pilot 301/A set pressure range Wh 5 to 100 mbar Pilot 301/A/TR set pressure range Wh 100 to 2000 mbar Pilot 302/A set pressure range Wh 0.8 to 9.5 bar Pilot system is completed with adjustable restrictor AR73. - Monitor regulator Pilot P90 set pressure range Wh 20 to 270 mbar Pilot P92 set pressure range Wh 270 to 1100 mbar Pilot P94 set pressure range Wh 1 to 6 bar Pilot system is completed with adjustable preregulator RR40 (setting range of pilot feeding pressure Pep = 0.11 to 8.6 bar) incorporated on pilot. TERVAL R Both main regulator and monitor regulator employ pilots P90, P92, P94 already described on pressure paragraph. All pilots are equipped with filter on inlet side. 6

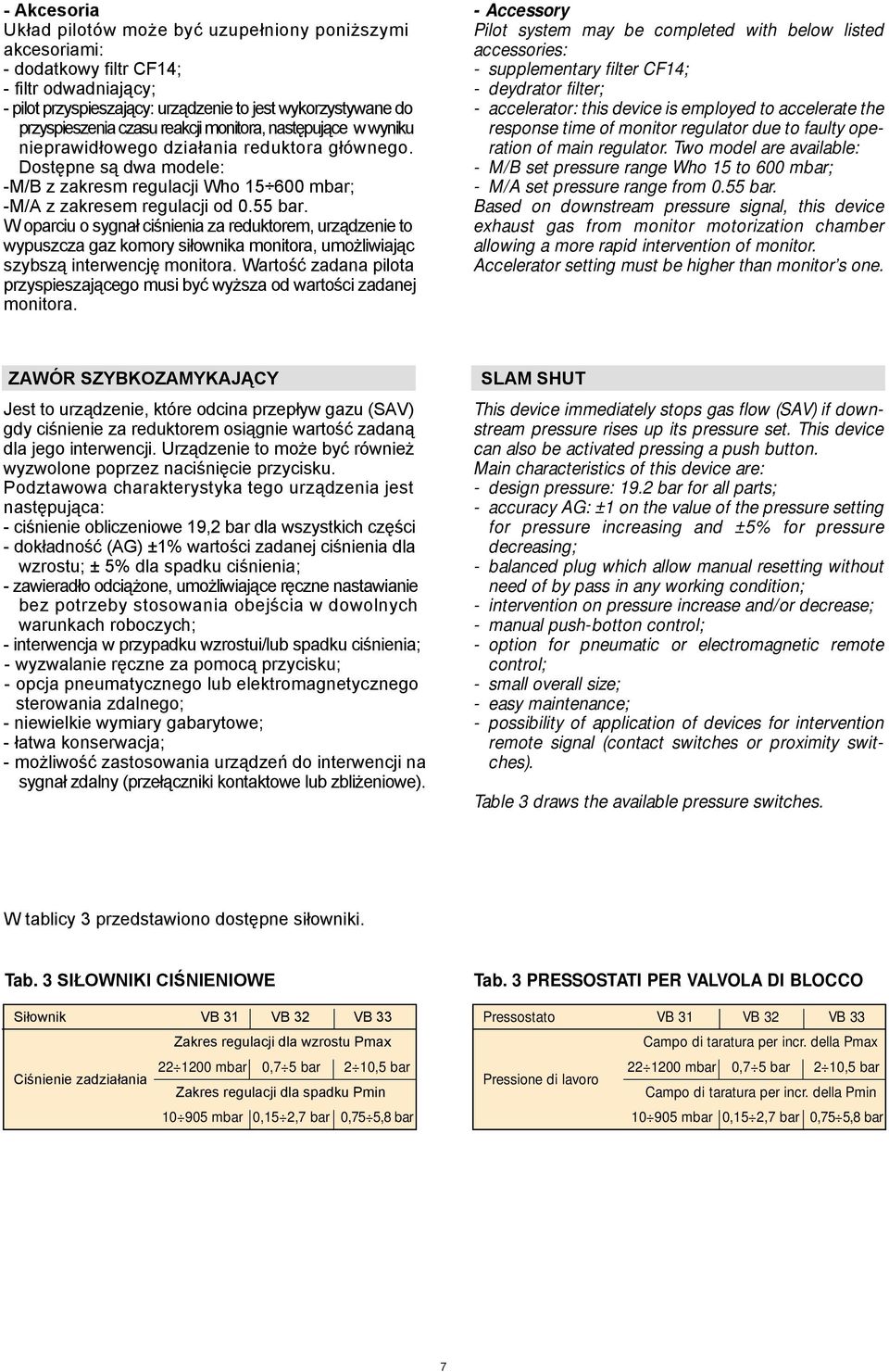

7 - Akcesoria Układ pilotów może być uzupełniony poniższymi akcesoriami: - dodatkowy filtr CF14; - filtr odwadniający; - pilot przyspieszający: urządzenie to jest wykorzystywane do przyspieszenia czasu reakcji monitora, następujące w wyniku nieprawidłowego działania reduktora głównego. Dostępne są dwa modele: -M/B z zakresm regulacji Who mbar; -M/A z zakresem regulacji od 0.55 bar. W oparciu o sygnał ciśnienia za reduktorem, urządzenie to wypuszcza gaz komory siłownika monitora, umożliwiając szybszą interwencję monitora. Wartość zadana pilota przyspieszającego musi być wyższa od wartości zadanej monitora. - Accessory Pilot system may be completed with below listed accessories: - supplementary filter CF14; - deydrator filter; - accelerator: this device is employed to accelerate the response time of monitor regulator due to faulty operation of main regulator. Two model are available: - M/B set pressure range Who 15 to 600 mbar; - M/A set pressure range from 0.55 bar. Based on downstream pressure signal, this device exhaust gas from monitor motorization chamber allowing a more rapid intervention of monitor. Accelerator setting must be higher than monitor s one. ZAWÓR SZYBKOZAMYKAJĄCY Jest to urządzenie, które odcina przepływ gazu (SAV) gdy ciśnienie za reduktorem osiągnie wartość zadaną dla jego interwencji. Urządzenie to może być również wyzwolone poprzez naciśnięcie przycisku. Podztawowa charakterystyka tego urządzenia jest następująca: - ciśnienie obliczeniowe 19,2 bar dla wszystkich części - dokładność (AG) ±1% wartości zadanej ciśnienia dla wzrostu; ± 5% dla spadku ciśnienia; - zawieradło odciążone, umożliwiające ręczne nastawianie bez potrzeby stosowania obejścia w dowolnych warunkach roboczych; - interwencja w przypadku wzrostui/lub spadku ciśnienia; - wyzwalanie ręczne za pomocą przycisku; - opcja pneumatycznego lub elektromagnetycznego sterowania zdalnego; - niewielkie wymiary gabarytowe; - łatwa konserwacja; - możliwość zastosowania urządzeń do interwencji na sygnał zdalny (przełączniki kontaktowe lub zbliżeniowe). SLAM SHUT This device immediately stops gas flow (SAV) if downstream pressure rises up its pressure set. This device can also be activated pressing a push button. Main characteristics of this device are: - design pressure: 19.2 bar for all parts; - accuracy AG: ±1 on the value of the pressure setting for pressure increasing and ±5% for pressure decreasing; - balanced plug which allow manual resetting without need of by pass in any working condition; - intervention on pressure increase and/or decrease; - manual push-botton control; - option for pneumatic or electromagnetic remote control; - small overall size; - easy maintenance; - possibility of application of devices for intervention remote signal (contact switches or proximity switches). Table 3 draws the available pressure switches. W tablicy 3 przedstawiono dostępne siłowniki. Tab. 3 SIŁOWNIKI CIŚNIENIOWE Siłownik VB 31 VB 32 VB 33 Zakres regulacji dla wzrostu Pmax mbar 0,7 5 bar 2 10,5 bar Ciśnienie zadziałania Zakres regulacji dla spadku Pmin mbar 0,15 2,7 bar 0,75 5,8 bar Tab. 3 PRESSOSTATI PER VALVOLA DI BLOCCO Pressostato VB 31 VB 32 VB 33 Campo di taratura per incr. della Pmax mbar 0,7 5 bar 2 10,5 bar Pressione di lavoro Campo di taratura per incr. della Pmin mbar 0,15 2,7 bar 0,75 5,8 bar 7

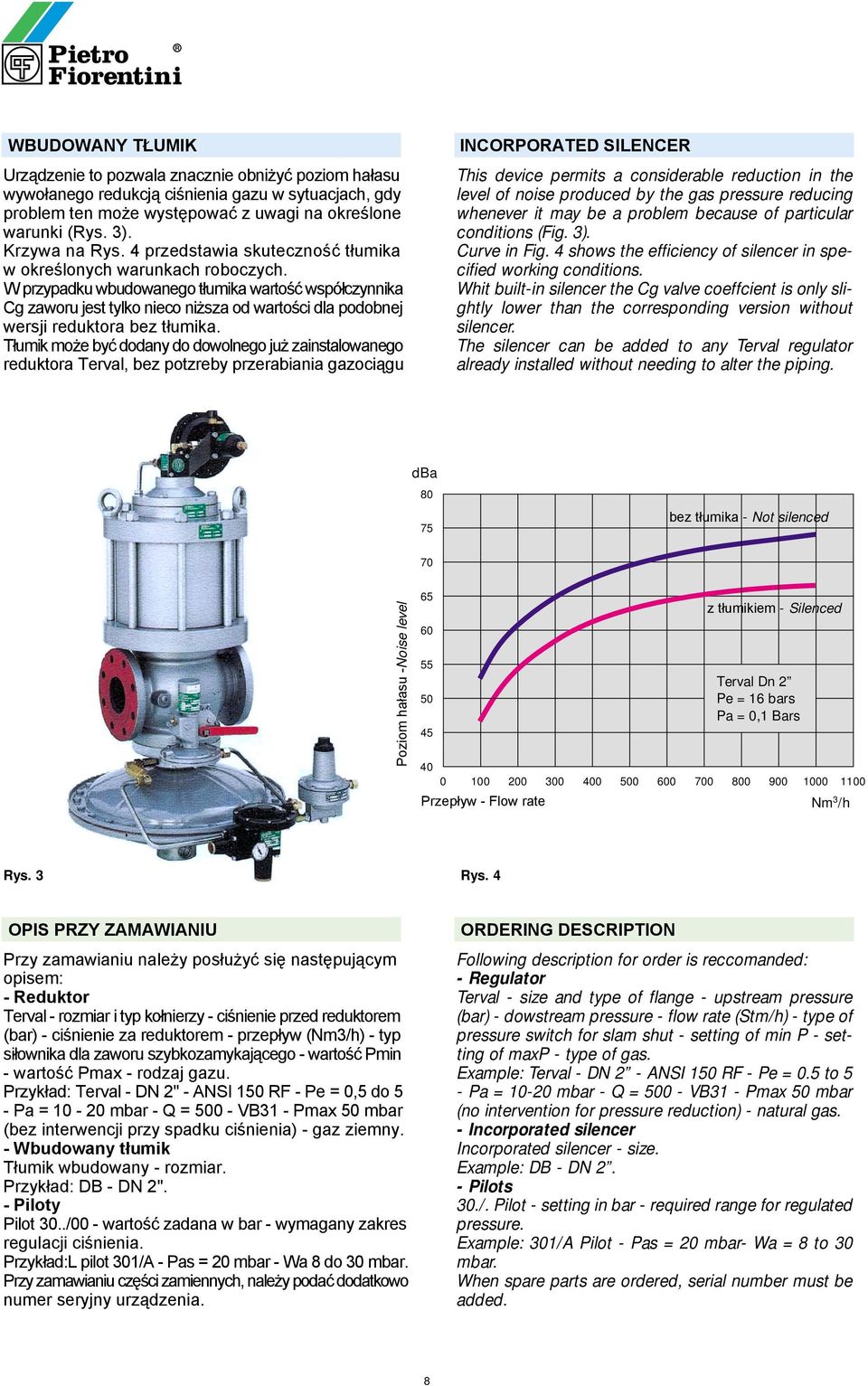

8 WBUDOWANY TŁUMIK Urządzenie to pozwala znacznie obniżyć poziom hałasu wywołanego redukcją ciśnienia gazu w sytuacjach, gdy problem ten może występować z uwagi na określone warunki (Rys. 3). Krzywa na Rys. 4 przedstawia skuteczność tłumika w określonych warunkach roboczych. W przypadku wbudowanego tłumika wartość współczynnika Cg zaworu jest tylko nieco niższa od wartości dla podobnej wersji reduktora bez tłumika. Tłumik może być dodany do dowolnego już zainstalowanego reduktora Terval, bez potzreby przerabiania gazociągu INCORPORATED SILENCER This device permits a considerable reduction in the level of noise produced by the gas pressure reducing whenever it may be a problem because of particular conditions (Fig. 3). Curve in Fig. 4 shows the efficiency of silencer in specified working conditions. Whit built-in silencer the Cg valve coeffcient is only slightly lower than the corresponding version without silencer. The silencer can be added to any Terval regulator already installed without needing to alter the piping. dba bez tłumika - Not silenced 70 Poziom hałasu -Noise level Przepływ - Flow rate z tłumikiem - Silenced Terval Dn 2 Pe = 16 bars Pa = 0,1 Bars Nm 3 /h Rys. 3 Rys. 4 OPIS PRZY ZAMAWIANIU Przy zamawianiu należy posłużyć się następującym opisem: - Reduktor Terval - rozmiar i typ kołnierzy - ciśnienie przed reduktorem (bar) - ciśnienie za reduktorem - przepływ (Nm3/h) - typ siłownika dla zaworu szybkozamykającego - wartość Pmin - wartość Pmax - rodzaj gazu. Przykład: Terval - DN 2" - ANSI 150 RF - Pe = 0,5 do 5 - Pa = mbar - Q = VB31 - Pmax 50 mbar (bez interwencji przy spadku ciśnienia) - gaz ziemny. - Wbudowany tłumik Tłumik wbudowany - rozmiar. Przykład: DB - DN 2". - Piloty Pilot 30../00 - wartość zadana w bar - wymagany zakres regulacji ciśnienia. Przykład:L pilot 301/A - Pas = 20 mbar - Wa 8 do 30 mbar. Przy zamawianiu części zamiennych, należy podać dodatkowo numer seryjny urządzenia. ORDERING DESCRIPTION Following description for order is reccomanded: - Regulator Terval - size and type of flange - upstream pressure (bar) - dowstream pressure - flow rate (Stm/h) - type of pressure switch for slam shut - setting of min P - setting of maxp - type of gas. Example: Terval - DN 2 - ANSI 150 RF - Pe = 0.5 to 5 - Pa = mbar - Q = VB31 - Pmax 50 mbar (no intervention for pressure reduction) - natural gas. - Incorporated silencer Incorporated silencer - size. Example: DB - DN 2. - Pilots 30./. Pilot - setting in bar - required range for regulated pressure. Example: 301/A Pilot - Pas = 20 mbar- Wa = 8 to 30 mbar. When spare parts are ordered, serial number must be added. 8

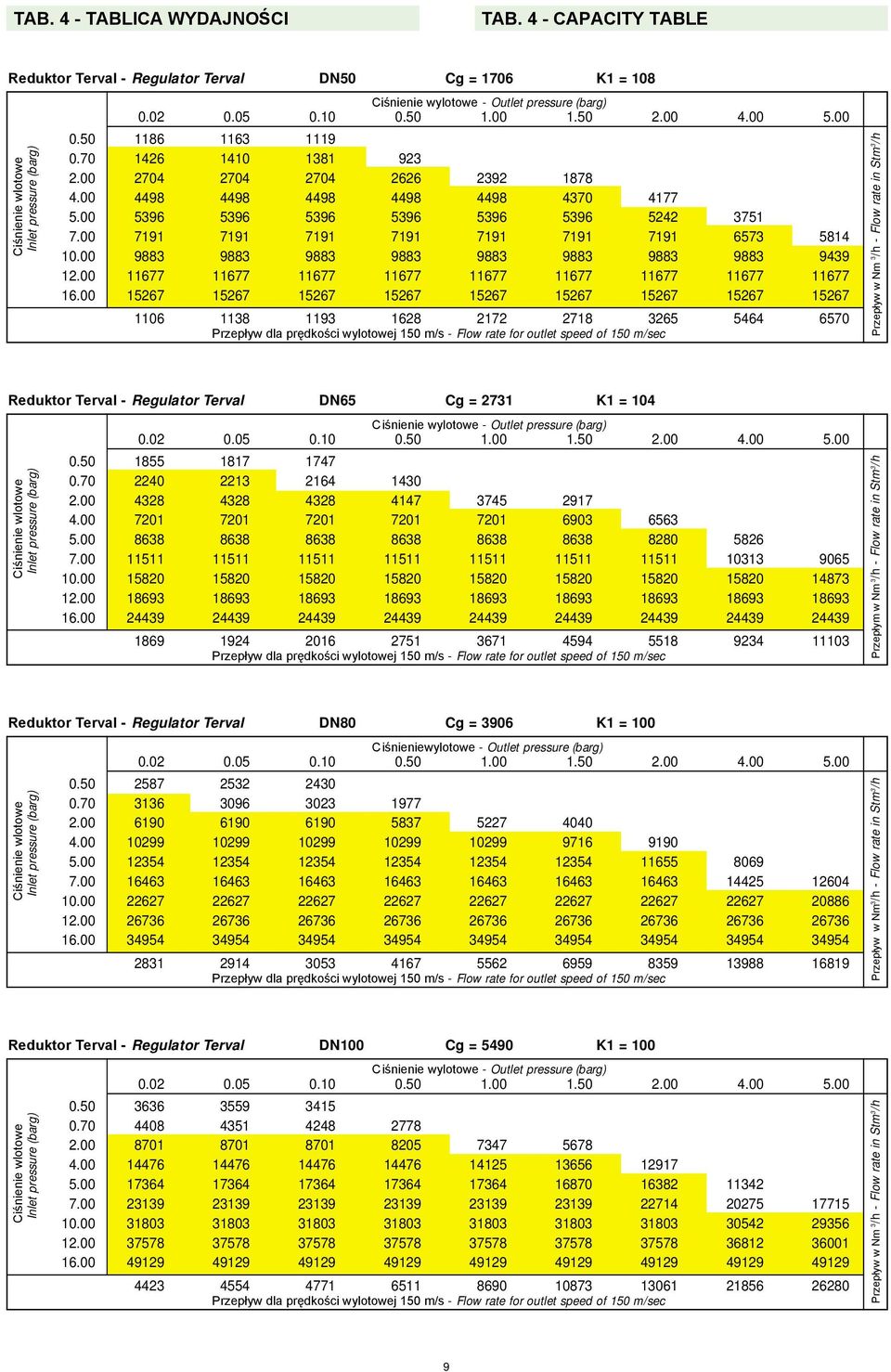

9 TAB. 4 - TABLICA WYDAJNOŚCI TAB. 4 - CAPACITY TABLE Reduktor Terval - Regulator Terval DN50 Cg = 1706 K1 = 108 Ciśnienie wylotowe - Outlet pressure (barg) Przepływ w Nm 3 /h - Flow rate in Stm 3 /h Reduktor Terval - Regulator Terval DN65 Cg = 2731 K1 = 104 Ciśnienie wylotowe - Outlet pressure (barg) Przepłym w Nm 3 /h - Flow rate in Stm 3 /h Reduktor Terval - Regulator Terval DN80 Cg = 3906 K1 = 100 Ciśnieniewylotowe - Outlet pressure (barg) Przepływ w Nm 3 /h - Flow rate in Stm 3 /h Reduktor Terval - Regulator Terval DN100 Cg = 5490 K1 = 100 Ciśnienie wylotowe - Outlet pressure (barg) Przepływ w Nm 3 /h - Flow rate in Stm 3 /h 9

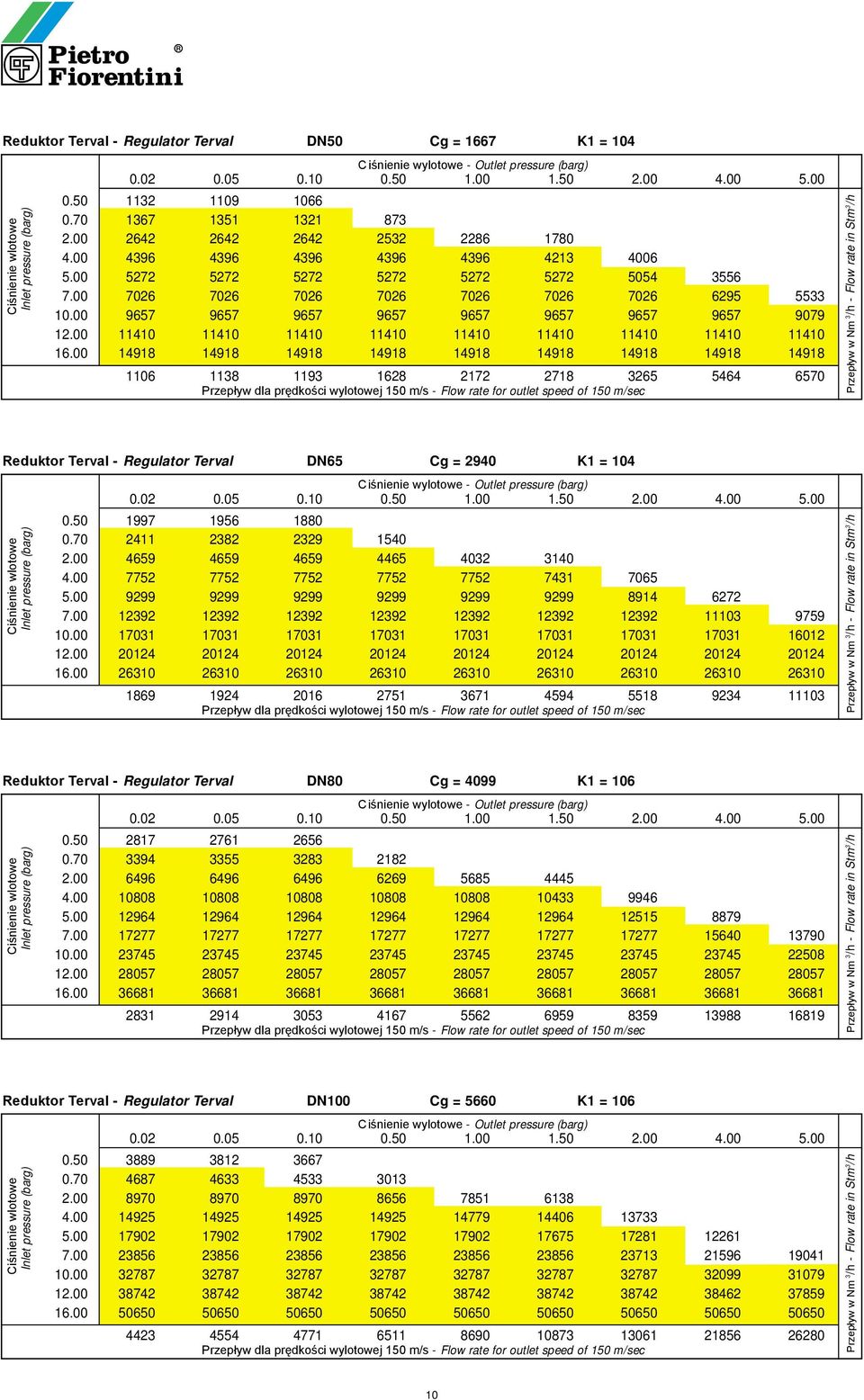

10 Reduktor Terval - Regulator Terval DN50 Cg = 1667 K1 = 104 Ciśnienie wylotowe - Outlet pressure (barg) Przepływ w Nm 3 /h - Flow rate in Stm 3 /h Reduktor Terval - Regulator Terval DN65 Cg = 2940 K1 = 104 Ciśnienie wylotowe - Outlet pressure (barg) Przepływ w Nm 3 /h - Flow rate in Stm 3 /h Reduktor Terval - Regulator Terval DN80 Cg = 4099 K1 = 106 Ciśnienie wylotowe - Outlet pressure (barg) Przepływ w Nm 3 /h - Flow rate in Stm 3 /h Reduktor Terval - Regulator Terval DN100 Cg = 5660 K1 = 106 Ciśnienie wylotowe - Outlet pressure (barg) Przepływ w Nm 3 /h - Flow rate in Stm 3 /h 10

11 WYMIARY GABARYTOWE w mm - OVERALL DIMENSIONS in mm TERVAL S F E X G A H DN DN W D B P L N C N Rozmiar (DN) Size /2 3 4 S (*) A B C D E F G H L M N P x Øe 10 x Øi 8 W ylot z pilota - Pilot exhaust t Øe 10 x Øi 8 Rurka impulsowa za reduktorem - Downstream sensing line w Øe 10 x Øi 8 Wylot z pilota przyspieszającego - Accelerator exhaust CIĘŻĄR w kg - WEIGHTS in Kgf (*) Wymiary między powierzchniami czołowymi kołnierzy: PN 16/25/40, ANSI 150. (*) Face to face dimensions referred to flange: PN 16/25/40, ANSI

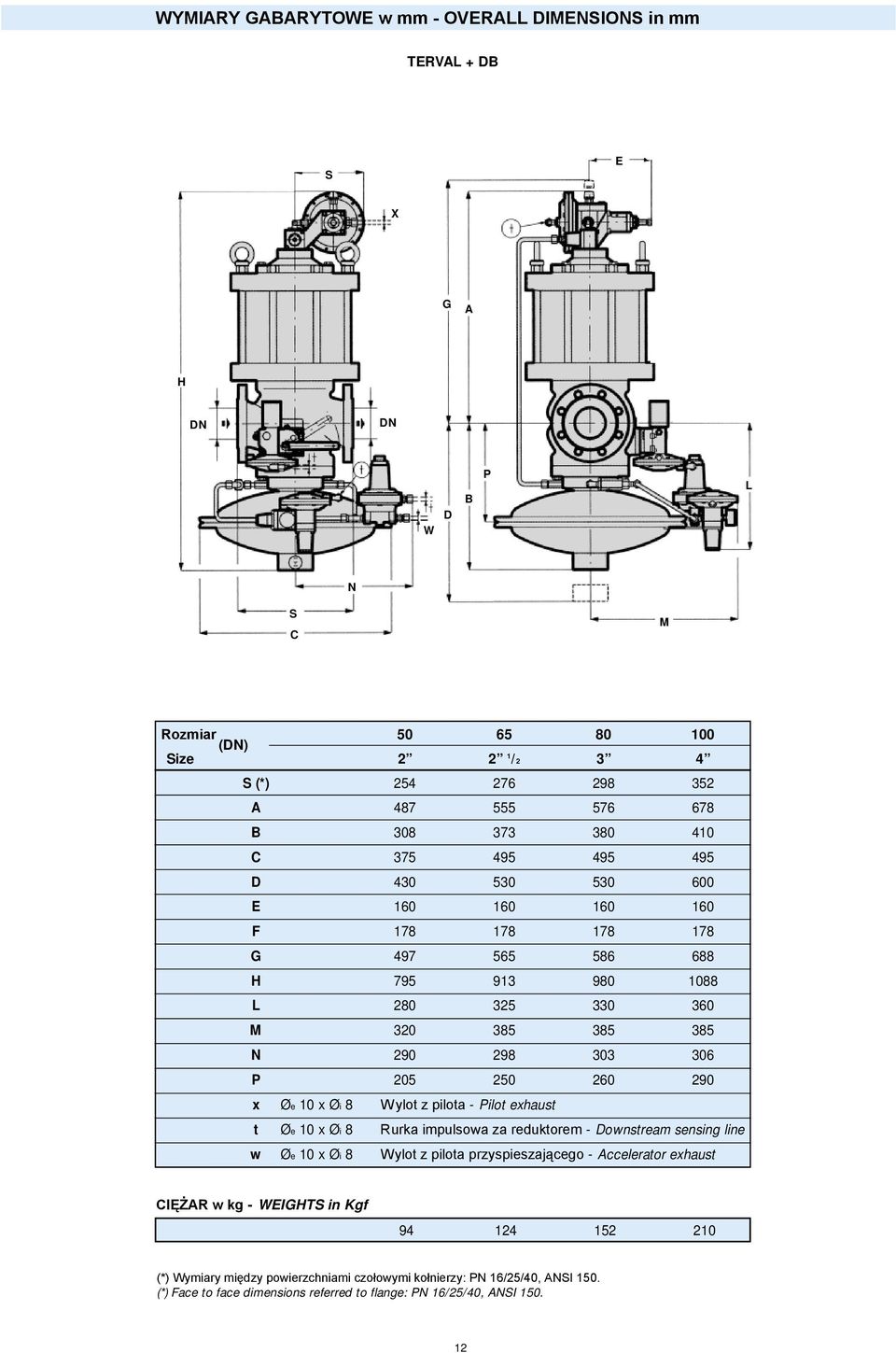

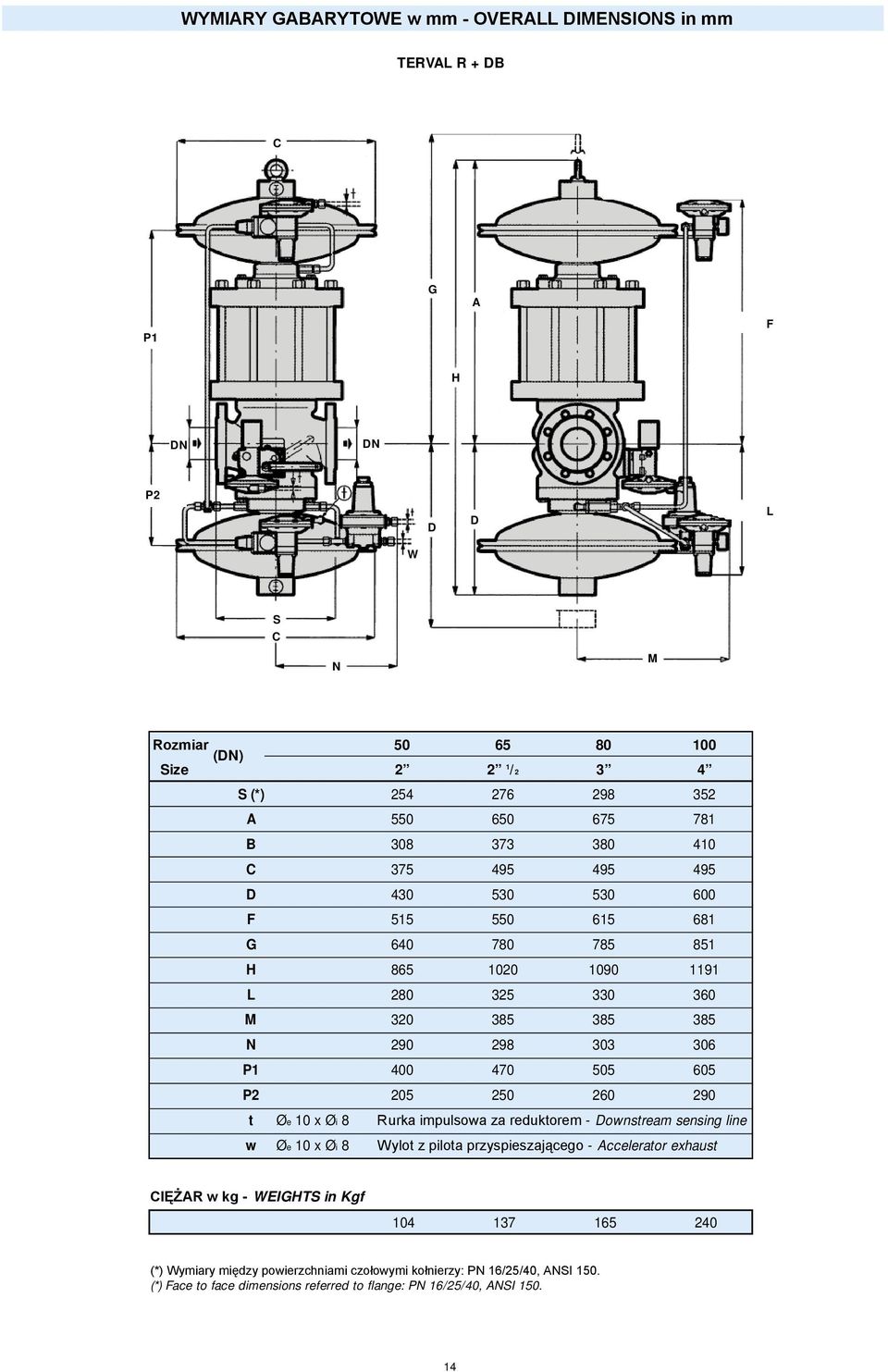

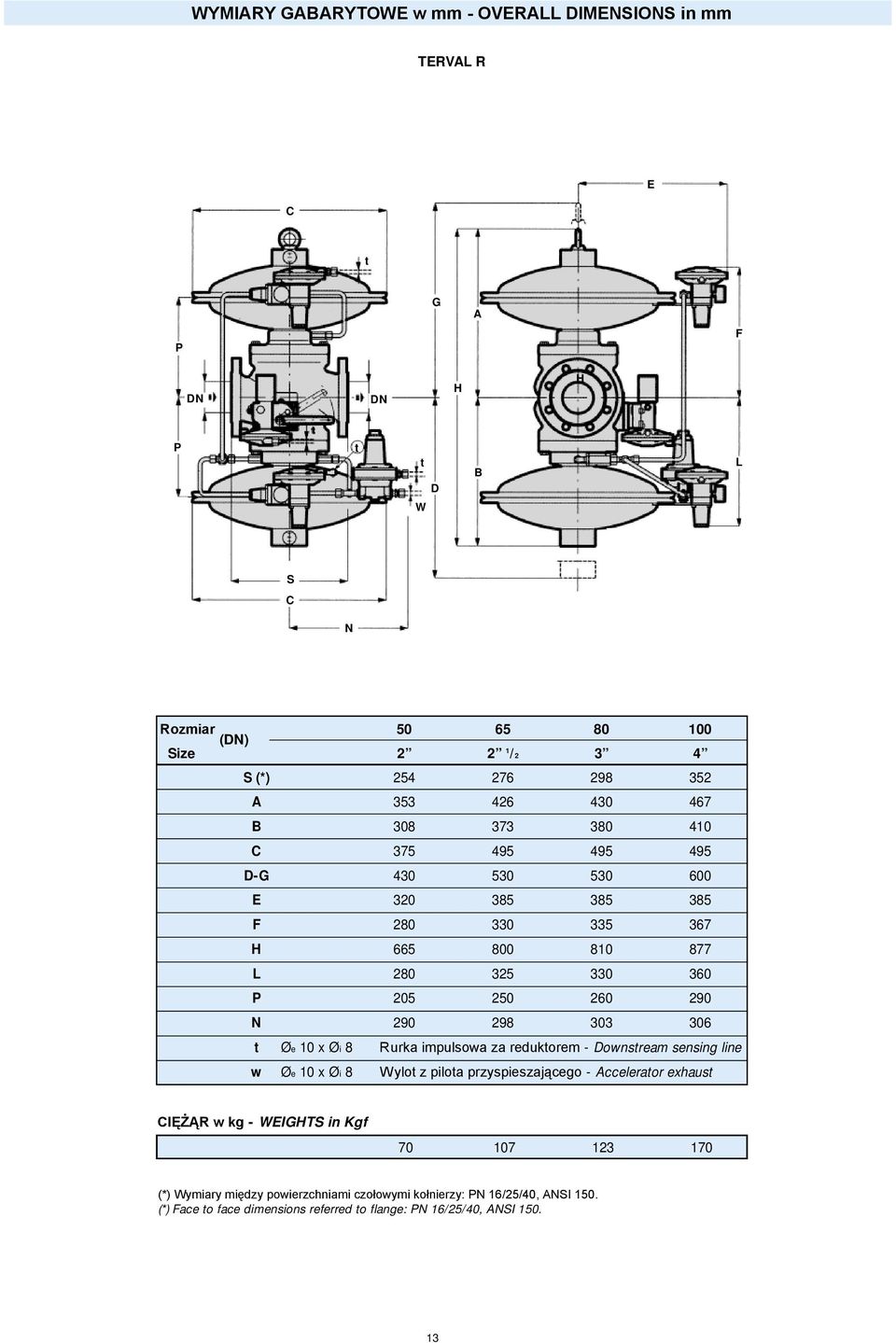

12 WYMIARY GABARYTOWE w mm - OVERALL DIMENSIONS in mm TERVAL + DB S E X G A H DN DN W D B P L N S C M Rozmiar (DN) Size /2 3 4 S (*) A B C D E F G H L M N P x Øe 10 x Øi 8 W ylot z pilota - Pilot exhaust t Øe 10 x Øi 8 Rurka impulsowa za reduktorem - Downstream sensing line w Øe 10 x Øi 8 Wylot z pilota przyspieszającego - Accelerator exhaust CIĘŻAR w kg - WEIGHTS in Kgf (*) Wymiary między powierzchniami czołowymi kołnierzy: PN 16/25/40, ANSI 150. (*) Face to face dimensions referred to flange: PN 16/25/40, ANSI
