Nateo. Genesis. Sprzedaż produktów NATEO odbywa się obecnie dwoma kanałami:

Transkrypt

1 1

2 2 Nateo Genesis 3 Firma NATEO Sp. z o.o. w 2012 roku rozpoczęła dwudziesty pierwszy rok działalności, jest więc jednym z dwóch najstarszych, polskich przedsiębiorstw produkujących pompy ciepła. Obecnie nasze produkty są owocem doświadczeń, które zebraliśmy w ciągu tych lat. Od początku firma zajmowała się produkcją i dystrybucją ekologicznych systemów grzewczych. Do 2012 roku NATEO wyprodukowało i zainstalowało ponad tysiąc pomp ciepła. Byliśmy i jesteśmy poważnym kontrahentem na polskim rynku, który będzie się w najbliższej przyszłości dynamicznie rozwijał. W okresie naszej długoletniej działalności zrealizowaliśmy między innymi jedną z największych instalacji grzewczych opartą na gruntowych pompach ciepła, których montaż zrealizowano w głogowskim Domu Uzdrowienia Chorych. Do dzisiaj nasze pompy pracują bezawaryjnie w kaskadowym układzie 5-ciu jednostek o łącznej mocy Q=450kW (5x90kW) zapewniając dostawę mocy grzewczej dla powierzchni 8000 m 2 hospicjum. Nasza produkcja to w przeważającej mierze urządzenia dla odbiorców indywidualnych, mamy jednak w portfelu realizacji ponad setkę pomp średniej i dużej mocy oraz rozbudowane systemy dedykowane dla: przemysłu, stacji uzdatniania wody, szkół, szpitali i hoteli. Nasz zespół zaprojektował i wdrożył do produkcji jeden z najnowocześniejszych w Europie kompleksowych i kompletnych systemów grzewczych dla odbiorcy indywidualnego SMART PLUS. Jest to w istocie kompletny węzeł grzewczy mieszczący się w estetycznej obudowie o powierzchni 0,85 m 2. Posiadamy więc unikatowe w Polsce doświadczenia i kompetencje pozwalające na twórczą i prowadzoną bez kompleksów rywalizację z zachodnimi producentami. W kwietniu 2009 roku firma została dokapitalizowana przez strategicznego inwestora, co ułatwiło i przyspieszyło nasz rozwój - w szczególności profesjonalną kontrolę jakości oraz budowę sieci dystrybucyjnej i instalatorskiej. Inwestor docenił wysoką jakość produktów i silną pozycję rynkową przedsiębiorstwa. Pompy ciepła NATEO zaliczane są przez specjalistów do najbardziej zaawansowanych technicznie urządzeń produkowanych w Polsce. Naturalnym uzupełnieniem naszej oferty są usługi projektowe systemów grzewczych, systemów odzysku ciepła, montaż i instalacja w oparciu o produkowane przez nas urządzenia. NATEO zajmuje się również projektowaniem i produkcją układów elektronicznych: sterowników, systemów łagodnego startu oraz kart rozszerzeń dla komputerów przemysłowych. Sprzedaż produktów NATEO odbywa się obecnie dwoma kanałami: sieć hurtowni dla autoryzowanych instalatorów sprzedaż bezpośrednia poprzez sieć certyfikowanych instalatorów w całym kraju. Niezależnie od tego, jaki wariant współpracy z nami Państwo wybiorą, zawsze mogą Państwo liczyć na nasze bezpośrednie wsparcie, zaangażowanie i pomoc w rozwiązywaniu problemów. INTELIGENTNY DOM System idom24 poprawia komfort życia, dając pełną swobodę komunikacji i sterowania w Twoim domu. Współpracuje z tabletami, komputerami oraz telefonami komórkowymi. Pozwala zarządzać oświetleniem, ogrzewaniem, systemem bezpieczeństwa (monitoring i alarm). idom24 jest przygotowany na zarządzanie poprzez połączenie internetowe. Wszystkie elementy można w wygodny sposób kontrolować za pomocą bezprzewodowego pilota, a zmiany obserwować na ekranie telewizora lub otrzymywać komunikaty głosowe od Twojego domu. Inteligentny dom sam sprawdza i monitoruje stan poszczególnych urządzeń, a w razie potrzeby informuje o wystąpieniu zdarzenia. Posiada wygodny i prosty w użytkowaniu interfejs komunikacji z Tobą, za pośrednictwem którego w dowolnej chwili możesz zmienić jego elementy, wpływając na inteligencje systemu. Możesz zarządzać z poziomu dowolnego komputera, tabletu lub telefonu komórkowego. Sam zdefiniujesz sceny, skonfigurujesz zdarzenia i zależności wedle własnych oczekiwań. Posiadasz dostęp do swojego idomu w każdy miejscu, nawet w podróży. Przygotowaliśmy dla Państwa zestawy pozwalające na łatwą rozbudowę. W ofercie posiadamy zarówno rozwiązania przewodowe jak i bezprzewodowe. Wszystko po to, abyś już dziś mógł cieszyć się możliwościami płynącymi z zastosowania inteligentnego przyjaciela - idomu. Podstawowa wersja systemu idom24 pozwala na sterowanie ogrzewaniem w całym domu, a poprzez integrację z pompą ciepła Nateo zapewnia inteligentne sterowanie poprzez dostosowanie ogrzewania poszczególnych pomieszczeń za pomocą harmonogramów i scenariuszy ogrzewania, zapewniając znaczące zredukowanie kosztów ogrzewania. System inteligentnego domu idom24 opiera się na trzech elementach: centrali, która jest sercem systemu, elementach zbierających informacje - czujnikach i urządzeniach wykonawczych. Czujniki temperatury, ruchu, dymu, wilgotności, otwarcia drzwi lub okien to tylko niektóre elementy, które są zmysłami systemu. Rejestrowane zdarzenia są przesyłane do centrali, która zajmuje się ich interpretacją i wdrożeniem odpowiedniego, wcześniej zdefiniowanego scenariusza w życie. Elementami wykonawczymi są natomiast wszystkie urządzenia włączone w system: od pompy ciepła, przez system alarmowy, rolety okienne, po elektryczny czajnik na wodę. System może być w dowolnej chwili rozbudowywany o kolejne elementy. Jeżeli więc zdecydujesz się na podstawową wersję pamiętaj, że w przyszłości będziesz mógł ją rozszerzyć o dodatkowe funkcjonalności. Ograniczeniem jest tylko Twoja wyobraźnia. Twój idom zajmie się sprawami dnia codziennego, które mu powierzysz. Wieczorem, gdy będziesz już odpoczywał oglądając film i zadzwoni dzwonek do drzwi, na ekranie telewizora zobaczysz kto stoi przed domem. Nie odrywając się z fotela, pilotem otwierasz bramkę. Twój idom już wie o tym i pomoże przyjąć gościa. Zwiększy natężenie oświetlenia w salonie, a przed domem zapali ścieżkę, oświetlając wejście do domu.

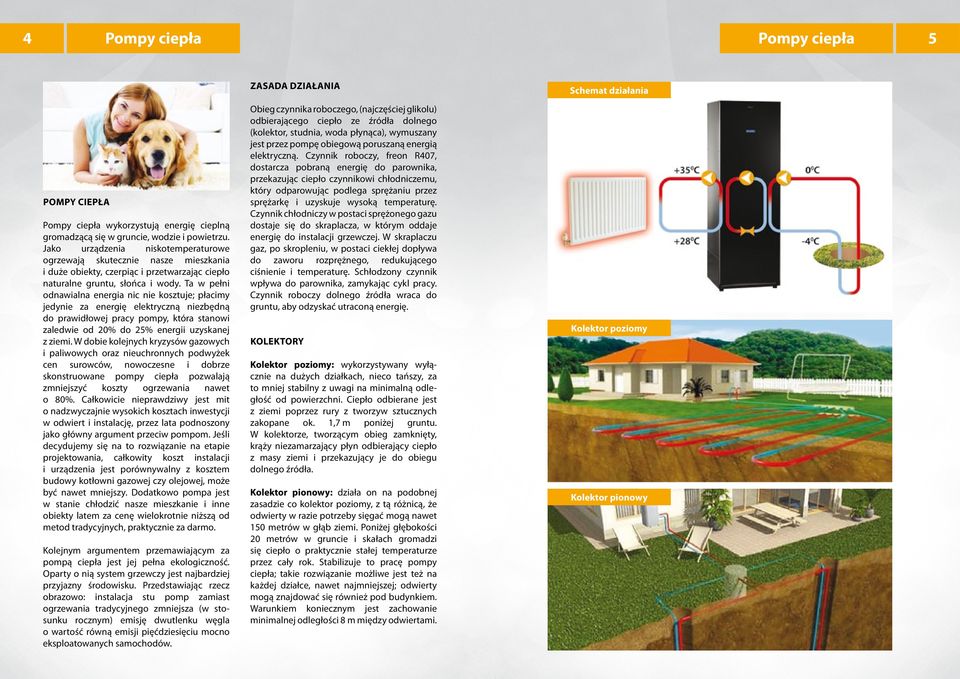

3 4 Pompy ciepła Pompy ciepła 5 Pompy ciepła Pompy ciepła wykorzystują energię cieplną gromadzącą się w gruncie, wodzie i powietrzu. Jako urządzenia niskotemperaturowe ogrzewają skutecznie nasze mieszkania i duże obiekty, czerpiąc i przetwarzając ciepło naturalne gruntu, słońca i wody. Ta w pełni odnawialna energia nic nie kosztuje; płacimy jedynie za energię elektryczną niezbędną do prawidłowej pracy pompy, która stanowi zaledwie od 20% do 25% energii uzyskanej z ziemi. W dobie kolejnych kryzysów gazowych i paliwowych oraz nieuchronnych podwyżek cen surowców, nowoczesne i dobrze skonstruowane pompy ciepła pozwalają zmniejszyć koszty ogrzewania nawet o 80%. Całkowicie nieprawdziwy jest mit o nadzwyczajnie wysokich kosztach inwestycji w odwiert i instalację, przez lata podnoszony jako główny argument przeciw pompom. Jeśli decydujemy się na to rozwiązanie na etapie projektowania, całkowity koszt instalacji i urządzenia jest porównywalny z kosztem budowy kotłowni gazowej czy olejowej, może być nawet mniejszy. Dodatkowo pompa jest w stanie chłodzić nasze mieszkanie i inne obiekty latem za cenę wielokrotnie niższą od metod tradycyjnych, praktycznie za darmo. Kolejnym argumentem przemawiającym za pompą ciepła jest jej pełna ekologiczność. Oparty o nią system grzewczy jest najbardziej przyjazny środowisku. Przedstawiając rzecz obrazowo: instalacja stu pomp zamiast ogrzewania tradycyjnego zmniejsza (w stosunku rocznym) emisję dwutlenku węgla o wartość równą emisji pięćdziesięciu mocno eksploatowanych samochodów. Zasada działania Obieg czynnika roboczego, (najczęściej glikolu) odbierającego ciepło ze źródła dolnego (kolektor, studnia, woda płynąca), wymuszany jest przez pompę obiegową poruszaną energią elektryczną. Czynnik roboczy, freon R407, dostarcza pobraną energię do parownika, przekazując ciepło czynnikowi chłodniczemu, który odparowując podlega sprężaniu przez sprężarkę i uzyskuje wysoką temperaturę. Czynnik chłodniczy w postaci sprężonego gazu dostaje się do skraplacza, w którym oddaje energię do instalacji grzewczej. W skraplaczu gaz, po skropleniu, w postaci ciekłej dopływa do zaworu rozprężnego, redukującego ciśnienie i temperaturę. Schłodzony czynnik wpływa do parownika, zamykając cykl pracy. Czynnik roboczy dolnego źródła wraca do gruntu, aby odzyskać utraconą energię. Kolektory Kolektor poziomy: wykorzystywany wyłącznie na dużych działkach, nieco tańszy, za to mniej stabilny z uwagi na minimalną odległość od powierzchni. Ciepło odbierane jest z ziemi poprzez rury z tworzyw sztucznych zakopane ok. 1,7 m poniżej gruntu. W kolektorze, tworzącym obieg zamknięty, krąży niezamarzający płyn odbierający ciepło z masy ziemi i przekazujący je do obiegu dolnego źródła. Kolektor pionowy: działa on na podobnej zasadzie co kolektor poziomy, z tą różnicą, że odwierty w razie potrzeby sięgać mogą nawet 150 metrów w głąb ziemi. Poniżej głębokości 20 metrów w gruncie i skałach gromadzi się ciepło o praktycznie stałej temperaturze przez cały rok. Stabilizuje to pracę pompy ciepła; takie rozwiązanie możliwe jest też na każdej działce, nawet najmniejszej; odwierty mogą znajdować się również pod budynkiem. Warunkiem koniecznym jest zachowanie minimalnej odległości 8 m między odwiertami. Schemat działania Kolektor poziomy Kolektor pionowy

4 6 Oferta Oferta 7 VEGA Pompa ciepła (PC) VEGA to urządzenie jednosprężarkowe, przeznaczone do ogrzewania domków jednorodzinnych i innych obiektów do 600 m 2 powierzchni użytkowej. VEGA PLUS VEGA PLUS to kompletny węzeł grzewczy oparty o pompę ciepła. Jest przeznaczony do współpracy z gruntowym wymiennikiem ciepła (zarówno poziomym jak i pionowym). SMART STANDARD Pompa ciepła SMART STANDARD to urządzenie jednosprężarkowe, przeznaczone głównie do ogrzewania domków jednorodzinnych o zapotrzebowaniu na moc cieplną od 5 kw do 15 kw. SMART STANDARD jest urządzeniem dwufunkcyjnym, które może zarówno służyć do grzania ciepłej wody użytkowej jak i centralnego ogrzewania. Jest przeznaczony do współpracy z gruntowym wymiennikiem ciepła (zarówno poziomym jak i pionowym). Poprawną pracę zapewnia sterownik mikroprocesorowy. Pompa ciepła SMART STANDARD jest wyposażona w system redukcji wibracji oraz poziomu hałasu. SMART PLUS Najnowszym naszym produktem jest pompa ciepła SMART PLUS, która wraz z zasobnikiem ciepłej wody użytkowej (ZCWU) SMART PLUS 310 l tworzy pierwszy w Polsce, całkowicie kompletny, kompaktowy węzeł cieplny oparty na pompie ciepła. Zestaw zawiera wszystkie niezbędne elementy do prawidłowego działania systemu grzewczego od elementów pompy ciepła, poprzez pompy obiegowe, po naczynia przeponowe i grupy bezpieczeństwa. Urządzenie działa pod kontrolą sterownika mikroprocesorowego, co daje możliwość wielu wygodnych ustawień (np. oszczędnościowa funkcja urlop ). Niewielkie wymiary urządzenia i intuicyjna obsługa możliwa dzięki funkcjonalnemu wyświetlaczowi, to cechy, które sprawdzają się w każdym domu jednorodzinnym. str. 12 Zestaw zawiera wszystkie, niezbędne do prawidłowego działania elementy systemu grzewczego od pompy ciepła, poprzez pompy obiegowe, zasobniki, po naczynia przeponowe i grupy bezpieczeństwa. str. 13 GEMINI GEMINI jest dwusprężarkową pompą ciepła przeznaczoną do instalacji wewnętrznych w dużych obiektach. Jej moc może osiągać nawet 250 kw (wersja 3-sprężarkowa). Może posłużyć do odzysku ciepła technologicznego. Jest zasilana układem glikolowym (kolektor pionowy, poziomy) lub za pomocą wymiennika pośredniego, bezpośrednio przy wykorzystaniu wody. str. 8 str. 9 Urządzenie działa pod kontrolą swobodnie programowalnego sterownika mikroprocesorowego, co daje możliwość nieograniczonej współpracy z każdym systemem BMS dowolnego obiektu tak mieszkalnego, jak i przemysłowego. str. 14

5 8 SMART STANDARD SMART PLUS 9 Pompa ciepła SMART STANDARD to urządzenie jednosprężarkowe przeznaczone głównie do ogrzewania domków jednorodzinnych o zapotrzebowaniu na moc cieplną od 5 kw do 15 kw. Bezawaryjną pracę pompy zapewnia spiralna sprężarka typu scroll. Pompa SMART STANDARD stanowi węzeł ciepła wyposażony w zasobnik ciepłej wody użytkowej o pojemności 180 l oraz armaturę bezpieczeństwa. Zasobnik charakteryzuje się zwiększoną powierzchnią wymiany ciepła dzięki zastosowaniu podwójnej wężownicy. Takie rozwiązanie sprawia, że dwa równoległe zwoje, które są na całej długości zbiornika, dają łączną powierzchnie wymiany 2,9 m 2. SMART STANDARD charakteryzuje się zwartą budową, bazującą na stalowym stelażu, do którego mocowane są elementy wchodzące w skład urządzenia. Zewnętrzną obudowę tworzą elementy z blachy ocynkowanej malowanej proszkowo, co zapewnia jej długotrwałą odporność na korozję. SMART STANDARD jest urządzeniem dwufunkcyjnym, które może zarówno służyć do grzania ciepłej wody użytkowej jak i centralnego ogrzewania. Poprawną prace zapewnia sterownik mikroprocesorowy, swobodnie programowalny. Łatwy w obsłudze, dotykowy panel sterujący pozwala użytkownikowi na wgląd w parametry pracy pompy ciepła i umożliwia mu modyfikację ich ustawień zgodnie z własnymi potrzebami. Minimalizację hałasu pracy urządzenia uzyskano dzięki wytłumieniu w postaci wibroizolatorów oraz mat wygłuszających na zewnętrznej obudowie. Dodatkowo zastosowano specjalną obudowę, która oddziela układ freonowy od pozostałych elementów pompy ciepła i pomieszczenia kotłowni. Dzięki zastosowaniu elastycznych, rozciągliwych węży przyłączeniowych i dodatkowej obudowy możliwe jest łatwe wysunięcie układu freonowego z urządzenia w celu przeprowadzenia prac serwisowych. Specyfikacja techniczna na stronie 16. Pompa ciepła SMART PLUS dodatkowo wyposażona jest w system redukcji wibracji oraz poziomu hałasu. Specyfikacja techniczna na stronie 16. Wyróżniającym się produktem jest pompa ciepła SMART PLUS, która wraz z zasobnikiem ciepłej wody użytkowej (ZCWU) SMART PLUS 310 l tworzy pierwszy w Polsce całkowicie kompletny, kompaktowy węzeł cieplny oparty na pompie ciepła. SMART PLUS jest pompą ciepła przeznaczoną do współpracy z gruntowym wymiennikiem ciepła, zarówno poziomym jak i pionowym. Zestaw zawiera wszystkie niezbędne elementy do prawidłowego działania systemu grzewczego od elementów pompy ciepła, poprzez pompy obiegowe, po naczynia przeponowe i grupy bezpieczeństwa. Dodatkowo pompa ciepła SMART PLUS wyposażona jest w przepływowe separatory powietrza na wejściu dolnego źródła i wyjściu górnego źródła. Dzięki temu system grzewczy odpowietrza się samoczynnie i bezproblemowo. Wszystkie króćce montażowe znajdują się na dolnej części urządzenia, dzięki temu przyłącza pompy ciepła są niewidoczne, podnosząc tym samym walor estetyczny urządzenia i skutecznie eliminują możliwość popełnienia błędu montażowego przez instalatora.

6 10 SMART PLUS SMART PLUS 11 Schemat poglądowy kompaktowego węzła cieplnego SMART PLUS Schemat poglądowy kompaktowego węzła cieplnego SMART PLUS Schemat poglądowy kompaktowego węzła cieplnego SMART PLUS naczynie wzbiorcze przeponowe układu glikolowego separator powietrza układu wodnego naczynie wzbiorcze przeponowe układu wodnego wymiennik płytowy parowacz zawór rozprężny manometr układu glikolowego manometr układu wodnego grzałka elektryczna 2 kw zawór bezpieczeństwa układu ZG zawór bezpieczeństwa układu glikolowego separator powietrza układu glikolowego separator powietrza układu górnego źródła skraplacz parownik absorber drgań sprężarka króciec powrotu układu CO króciec powrotu wymiennika CWU króciec zasilania układu CO króciec wejścia dolnego źródła króciec zasilania wymiennika CWU króciec powrotu układu CO filtrozawór siatkowy pompy CO pompa obiegowa sprzęgła hydraulicznego pompa obiegowa układu CO pompa obiegowa wymiennika zasobnika CWU pompa obiegowa źródła dolnego Schemat poglądowy kompaktowego węzła cieplnego SMART PLUS filtrozawór siatkowy pompy sprzęgła hydraulicznego filtrozawór siatkowy układu źródła dolnego obudowa elektryki odpowietrznik układu CWU filtrozawór siatkowy pompy wymiennika CWU filtrozawór siatkowy układu CO naczynie wzbiorcze przeponowe układu CWU manometr CWU separator powietrza układu wodnego zawór bezpieczeństwa układu CWU zawór do uzupełniania układu wymiennika CWU zawór odcinający powrót zimnej wody zbiornik CWU zawór odcinający zasilanie CWU grzałka elektryczna

7 12 VEGA VEGA PLUS 13 Pompa ciepła (PC) VEGA to urządzenie jednosprężarkowe, przeznaczone do ogrzewania domków jednorodzinnych i innych obiektów do 600 m 2 powierzchni użytkowej. Jej cichą i bezawaryjną pracę zapewnia sprężarka typu scroll. Urządzenie działa pod kontrolą sterownika mikroprocesorowego, co daje możliwość wielu wygodnych ustawień (np. oszczędnościowa funkcja urlop ). Pompa umożliwia grzanie układu centralnego ogrzewania (CO) oraz jest przygotowana do grzania ciepłej wody użytkowej (CWU). Budowa pompy ciepła bazuje na konstrukcji samonośnej, do której mocowane są pozostałe elementy wyposażenia. Obudowa w formie blach kopertowych, dzięki zastosowaniu dodatkowych uszczelek, mat wygłuszających oraz odizolowaniu sprężarki od konstrukcji, zapewnia komfortowe wygłuszenie pracy i eliminację drgań. Niewielkie wymiary urządzenia i intuicyjna, łatwa obsługa dzięki funkcjonalnemu wyświetlaczowi to cechy, które sprawdzają się w każdym domu jednorodzinnym. Jako wyposażenie dodatkowe przewidziano moduły rozszerzające, umożliwiające pracę w takich układach jak: Kominek z płaszczem wodnym Klimatyzacja Kolektory słoneczne Basen Specyfikacja techniczna na stronie 16. Najnowszym produktem NATEO jest VEGA PLUS, który jest kompletnym węzłem grzewczym opartym o pompę ciepła. Węzeł grzewczy VEGA PLUS jest przeznaczony do współpracy z gruntowym wymiennikiem ciepła zarówno poziomym jak i pionowym. Zestaw zawiera wszystkie niezbędne elementy do prawidłowego działania systemu grzewczego od elementów pompy ciepła, poprzez pompy obiegowe, zasobniki, po naczynia przeponowe i grupy bezpieczeństwa. Węzeł grzewczy VEGA PLUS to najtańsze rozwiązanie oparte o pompę ciepła, które zapewnia komfort grzewczy w budynku oraz przygotowuje ciepłą wodę użytkową. W skład węzła grzewczego VEGA PLUS wchodzi: Pompa ciepła VEGA Zasobnik ciepłej wody użytkowej 300 litrów Bufor CO (sprzęgło hydrauliczne) 200 litrów (jako opcja) Naczynia przeponowe, zawory bezpieczeństwa Kompletna armatura (filtry, zawory, automatyczne odpowietrzniki) Pompa Grundfos źródła dolnego Pompa Grundfos źródła górnego Pompa Grundfos obiegowa C.O. Pompa Grundfos ładująca zasobnik Specyfikacja techniczna na stronie 16.

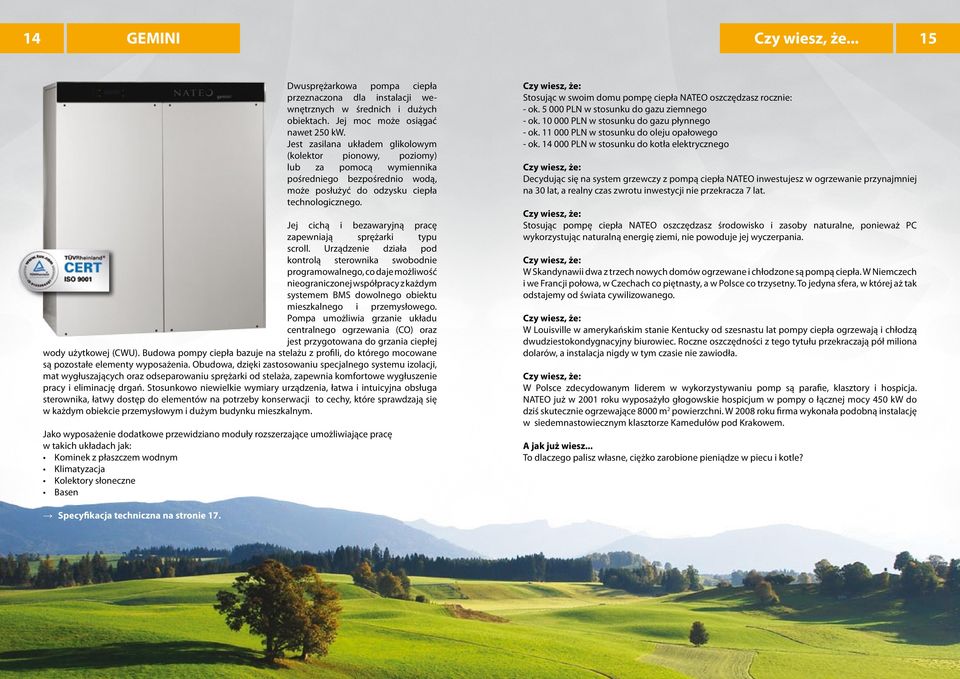

8 14 GEMINI Czy wiesz, że Dwusprężarkowa pompa ciepła przeznaczona dla instalacji wewnętrznych w średnich i dużych obiektach. Jej moc może osiągać nawet 250 kw. Jest zasilana układem glikolowym (kolektor pionowy, poziomy) lub za pomocą wymiennika pośredniego bezpośrednio wodą, może posłużyć do odzysku ciepła technologicznego. Jej cichą i bezawaryjną pracę zapewniają sprężarki typu scroll. Urządzenie działa pod kontrolą sterownika swobodnie programowalnego, co daje możliwość nieograniczonej współpracy z każdym systemem BMS dowolnego obiektu mieszkalnego i przemysłowego. Pompa umożliwia grzanie układu centralnego ogrzewania (CO) oraz jest przygotowana do grzania ciepłej wody użytkowej (CWU). Budowa pompy ciepła bazuje na stelażu z profili, do którego mocowane są pozostałe elementy wyposażenia. Obudowa, dzięki zastosowaniu specjalnego systemu izolacji, mat wygłuszających oraz odseparowaniu sprężarki od stelaża, zapewnia komfortowe wygłuszenie pracy i eliminację drgań. Stosunkowo niewielkie wymiary urządzenia, łatwa i intuicyjna obsługa sterownika, łatwy dostęp do elementów na potrzeby konserwacji to cechy, które sprawdzają się w każdym obiekcie przemysłowym i dużym budynku mieszkalnym. Jako wyposażenie dodatkowe przewidziano moduły rozszerzające umożliwiające pracę w takich układach jak: Kominek z płaszczem wodnym Klimatyzacja Kolektory słoneczne Basen Stosując w swoim domu pompę ciepła NATEO oszczędzasz rocznie: - ok PLN w stosunku do gazu ziemnego - ok PLN w stosunku do gazu płynnego - ok PLN w stosunku do oleju opałowego - ok PLN w stosunku do kotła elektrycznego Decydując się na system grzewczy z pompą ciepła NATEO inwestujesz w ogrzewanie przynajmniej na 30 lat, a realny czas zwrotu inwestycji nie przekracza 7 lat. Stosując pompę ciepła NATEO oszczędzasz środowisko i zasoby naturalne, ponieważ PC wykorzystując naturalną energię ziemi, nie powoduje jej wyczerpania. W Skandynawii dwa z trzech nowych domów ogrzewane i chłodzone są pompą ciepła. W Niemczech i we Francji połowa, w Czechach co piętnasty, a w Polsce co trzysetny. To jedyna sfera, w której aż tak odstajemy od świata cywilizowanego. W Louisville w amerykańskim stanie Kentucky od szesnastu lat pompy ciepła ogrzewają i chłodzą dwudziestokondygnacyjny biurowiec. Roczne oszczędności z tego tytułu przekraczają pół miliona dolarów, a instalacja nigdy w tym czasie nie zawiodła. W Polsce zdecydowanym liderem w wykorzystywaniu pomp są parafie, klasztory i hospicja. NATEO już w 2001 roku wyposażyło głogowskie hospicjum w pompy o łącznej mocy 450 kw do dziś skutecznie ogrzewające 8000 m 2 powierzchni. W 2008 roku firma wykonała podobną instalację w siedemnastowiecznym klasztorze Kamedułów pod Krakowem. A jak już wiesz... To dlaczego palisz własne, ciężko zarobione pieniądze w piecu i kotle? Specyfikacja techniczna na stronie 17.

9 16 Specyfikacja Specyfikacja 17 Specyfikacja techniczna dotycząca SMART STANDARD*, SMART PLUS, VEGA i VEGA PLUS. Moc grzewcza (B0W35)** kw 5,1 6,3 8,9 10,3 12,6 15,1 16,5 Wydajność chłodnicza (B0W35)** kw 3,8 4,7 6,8 7,8 9,6 11,5 12,5 Pobór mocy elektrycznej (B0W35)** kw 1,3 1,6 2,1 2,5 3,0 3,6 4,0 Stopień efektywności COP (B0W35)** kw 3,9 3,9 4,2 4,1 4,2 4,3 4,2 Moc grzewcza (B0W50)** kw 4,8 5,9 8,3 9,6 11,9 14,2 15,9 Wydajność chłodnicza (B0W50)* * kw 3,0 3,8 5,5 6,3 7,9 9,4 10,1 Pobór mocy elektrycznej (B0W50)** kw 1,8 2,1 2,8 3,3 4,0 4,8 5,8 Stopień ochrony IP 22 Czynnik roboczy R407C Masa czynnika roboczego kg zależy od typu urządzenia Typ sprężarki Copeland Scroll - hermetyczna Prąd maksymalny A 5,0 6,0 6,8 8,2 10,1 11,8 15,0 Maksymalny prąd rozruchowy A Napięcie nominalne V V / 3~ / 50 Hz Ilość sprężarek 1 Wymagany przepływ medium - źródło dolne (roztwór glikolu m 3 /h 0,90 1,1 1,6 1,8 2,3 2,7 3 propylenowego 33%) Wymagany przepływ medium - źródło górne (woda) m 3 /h 0,6 0,8 1,1 1,3 1,6 1,9 2,0 Spadek ciśnienia na pompie ciepła po stronie źródła dolnego kpa Spadek ciśnienia na pompie ciepła po stronie źródła górnego kpa Zakres temperatur źródła dolnego o C -5 / 16-5 / 20 Zakres temperatur źródła górnego o C 25 / 55 Masa urządzenia kg zależy od typu urządzenia Króćce źródła dolnego - gwint zewnętrzny 1 ¼ Króćce źródła górnego - gwint zewnętrzny 1 Szerokość mm zależy od typu urządzenia Wysokość mm zależy od typu urządzenia Głebokość mm zależy od typu urządzenia * SmartSTANDARD tylko do mocy 15,5 kw ** Punkt pracy pompy ciepła zgodnie z normą EN 255 (B0W35) - punkty pracy wg normy EN 255 B=O o C - temperatura wlotu solanki W=35 o C - temperatura wody grzewczej na wylocie Specyfikacja techniczna dotycząca pompy ciepła GEMINI. Moc grzewcza (B0W35)* kw 20,5 25,2 30,2 32,5 38,2 46,0 53,7 59,9 66,1 73,2 80,3 Wydajność chłodnicza (B0W35)* kw 15,5 19,2 23,0 24,5 28,6 34,8 40,9 45,5 50,1 55,6 61,1 Pobór mocy elektrycznej (B0W35)* kw 5,0 6,0 7,2 8,0 9,6 11,2 12,8 14, ,6 19,2 Stopień efektywności COP (B0W35)* kw 4,1 4,2 4,2 4,1 4,0 4,1 4,2 4,2 4,1 4,2 4,2 Moc grzewcza (B0W50)* kw 19,2 23,8 28,4 31,8 35,2 42,5 49,8 55,3 60,8 67,7 74,7 Wydajność chłodnicza (B0W50)* kw 12,6 15,8 18,8 20,2 23,4 28,6 33,8 37,3 40,8 45,4 50,1 Pobór mocy elektrycznej (B0W50)* kw 6,6 8,0 9,6 11,6 11,8 13,9 16, ,3 24,6 Stopień ochrony IP 22 Czynnik roboczy R407C Typ sprężarki Copeland Scroll - hermetyczna Napięcie nominalne V V / 3~ / 50 Hz Ilość sprężarek 2 Wymagany przepływ medium - źródło dolne (roztwór glikolu m 3 /h 3,70 4,6 5,5 6 6,8 8,2 9,7 10,8 11,9 13,2 14,5 propylenowego 33%) B0W35 Wymagany przepływ medium - źródło górne (woda) B0W35 m 3 /h 2,5 3,1 3,7 4,0 4,7 5,6 6,6 7,3 8,1 9 9,8 Spadek ciśnienia na pompie ciepła po stronie źródła dolnego kpa Spadek ciśnienia na pompie ciepła po stronie źródła górnego kpa Zakres temperatur źródła dolnego o C -5 / 20 Zakres temperatur źródła górnego o C 25 / 55 Masa urządzenia kg Króćce źródła dolnego - gwint zewnętrzny 1 1/2" 2" 2 1/2" Króćce źródła górnego - gwint zewnętrzny 1 1/4" 1 1/2" 2" Szerokość mm Wysokość mm Głębokość mm * Punkt pracy pompy ciepła zgodnie z normą EN 255 (B0W35) - punkty pracy wg normy EN 255 B0 - O o C - temperatura wlotu solanki W35-35 o C - temperatura wody grzewczej na wylocie W50-50 o C - temperatura wody grzewczej na wylocie

10 18 Moduły rozszerzające Moduły rozszerzające 19 Moduł kominek Moduł kominek służy do sterowania ogrzewaniem z wykorzystaniem dodatkowego źródła szczytowego w postaci kominka lub innego źródła ciepła wykorzystującego paliwo stałe. Moduł steruje pracą pomp obiegowych tj.: pompą kominek bufor, pompą wymiennik/bufor zasobnik CWU, pompą zrzutu nadmiaru ciepła oraz termostatycznym zaworem mieszającym Sterowanie odbywa się za pomocą czterech parametrów: Temperatura kominka Temperatura zasilania CO Temperatura bufora CO Temperatura krzywej grzewczej Moduł klimatyzacja Moduł klimatyzacja służy do sterowania systemem chłodzenia budynku regulując pracę urządzeń do przepływu wody lub glikolu o bardzo niskich parametrach 3-5 C w instalacji odbiorczej (np. klimakonwektory) z uwzględnieniem zastosowanego źródła chłodu (np. kolektor ziemny, pompa ciepła, agregat wody lodowej) zasilającego dany obiekt. Sterowanie odbywa się za pomocą czterech parametrów: Temperatura źródła chłodu (wody lodowej) Temperatura wody w sprzęgle hydraulicznym (zbiornik zładu wodnego) Temperatura zadana Temperatura z krzywej grzewczej Moduł solar Moduł solar służy tylko do sterowania ogrzewaniem ciepłej wody użytkowej (CWU) lub wody w basenie kąpielowym. Sterowanie odbywa się w oparciu o pracę czterech pomp obiegowych tj.: pompą solar wymiennik, pompą zrzutu nadmiaru ciepła, pompą wymiennik CWU i pompą wymiennik bufor wody w basenie Moduł basen Moduł basen służy do sterowania ogrzewaniem wody basenowej z wykorzystaniem dwóch pomp obiegowych tj.: pompy wody grzewczej oraz pompy wody basenowej. Sterowanie odbywa się za pomocą czterech parametrów: Temperatura wody w basenie Temperatura wody w buforze CO Temperatura zadana Histereza temperatury wody basenowej Sterownie odbywa się za pomocą trzech parametrów: Temperatura solara Temperatura wody w buforze basenowym Temperatura wody w zasobniku CWU

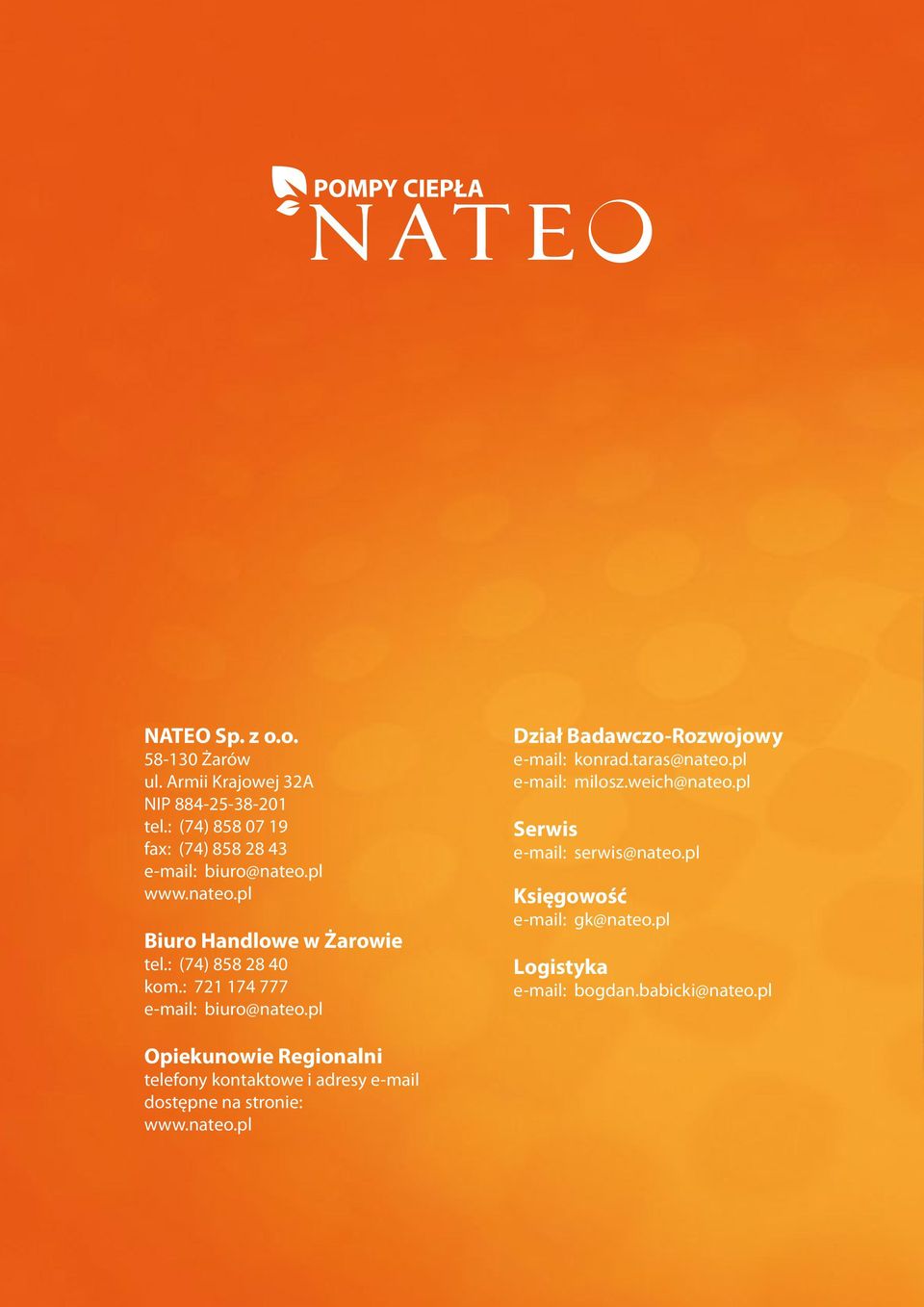

11 20 NATEO Sp. z o.o Żarów ul. Armii Krajowej 32A NIP tel.: (74) fax: (74) biuro@nateo.pl Biuro Handlowe w Żarowie tel.: (74) kom.: biuro@nateo.pl Dział Badawczo-Rozwojowy konrad.taras@nateo.pl milosz.weich@nateo.pl Serwis serwis@nateo.pl Księgowość gk@nateo.pl Logistyka bogdan.babicki@nateo.pl Opiekunowie Regionalni telefony kontaktowe i adresy dostępne na stronie:
