Ćw. 4. Badanie transmisji danych w technologii PLC 1. Wprowadzenie

Transkrypt

1 Ćw. 4. Badanie transmisji danych w technologii PLC 1. Wprowadzenie Właściwy wybór medium transmisyjnego oraz zastosowanej technologii komunikacyjnej zależy od wymagań, jakie stawiane są danemu systemowi. Przesyłanie danych odbywa się z wykorzystaniem różnych technologii i mediów. Jedną z metod transmisji jest komunikacja po liniach energetycznych (PLC - Power Line Communications). Wykorzystuje ona linie sieci elektroenergetycznej, jako kanał komunikacyjny. Zastosowanie technologii PLC redukuje koszty z powodu wyeliminowania konieczności wykonania dodatkowego okablowania. Podstawową zasadą działania komunikacji PLC jest modulacja i demodulacja. Modulowany sygnał wysokiej częstotliwości jest dodawany do przebiegu napięcia zasilania w linii zasilającej. Sygnał ten rozchodzi się po przewodach zasilających. Moduł odbiorczy oddziela ten sygnał w paśmie nadawczym od napięcia zasilającego. Odseparowanie sygnału z pasma nadawczego odbywa się za pomocą filtrów wąskopasmowych o ostrych zboczach oraz szybkiej transformacji Fouriera. Demodulacja sygnału pozwala na odtworzenie oryginalnych danych. Sygnał przesyłany linią zasilającą podlega różnym interferencjom, zatem niezbędne jest dokonanie weryfikacji poprawności odebranych danych. Jest ona dokonywana za pomocą sumy kontrolnej tzn. wartość sumy kontrolnej musi się zgadzać z wartością sumy kontrolnej obliczonej podczas nadawania i przesyłania wraz z danymi. Wyróżnia się, między innymi, przedstawione na rys 1.1 technologie transmisji danych po sieciach energetycznych: PRIME Alliance (Intelligent Metering Evolution Powerline), G3-PLC Alliance, OSGP (Open Smart Grid Protocol), Meters And More Open Technologies, BPL (Broadband over Power Lines). 1

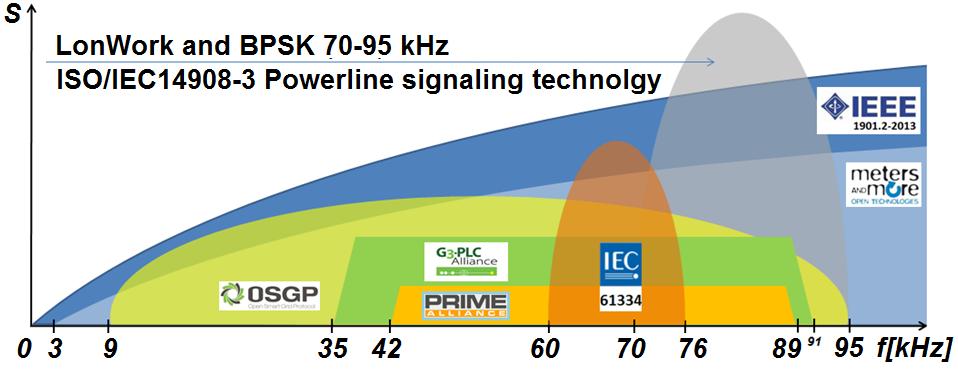

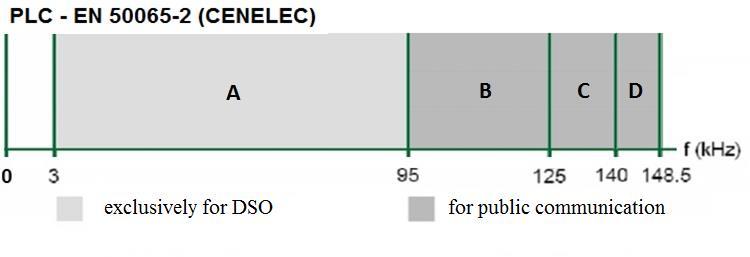

2 Rys. 1.1 Częstotliwości poszczególnych standardów W technologiach tych można wyróżnić, między innymi, następujące modulacje transmisji danych: OFDM (PRIME, G3-PLC,BPL), DCSK (PRIME, G3-PLC, METERS & MORE), BPSK (OSGP, METERS & MORE,G3-PLC, PRIME), QPSK(OSGP, METERS & MORE,G3-PLC, PRIME), 8-PSK(OSGP,G3-PLC, PRIME). W Europie, z godnie z normą EN 50065, transmisja sygnałów po sieciach energetycznych niskiego napięcia prowadzona jest w zakresie częstotliwości od 3kHz do 148,5 khz i jest podzielona na następujące obszary (rys.1.2): obszar A (3-95kHz) przeznaczony jest dla dostawców energii elektrycznej, obszary B, C i D przeznaczone są dla komunikacji publicznej, z tym, że: obszar B (95-125kHz) przeznaczony dla dowolnych protokołów, obszar C ( khz) wymagane są standardowe protokoły z CSMA (Carrier Sense Multiple Access), obszar D przeznaczone dla dowolnych protokołów. Rys.1.2. Obszary zakresów częstotliwości PLC wg normy PLC-EN

3 1.1. Modulacja OFDM Modulacja OFDM (Orthogonal Freqency Division Multiplexing) jest używana w wielu najnowszych standardach bezprzewodowych i telekomunikacyjnych. Polega na jednoczesnej transmisji wielu strumieni danych na ortogonalnych częstotliwościach nośnych, poprzez rozłożenie transmisji o dużej przepływowości na kilka wolniejszych strumieni, w których występuje zjawisko wielodrogowości. Zjawisko to polega na tym, że sygnał dociera do odbiornika w kilku kopiach, które są wzajemnie przesunięte w czasie. Jeżeli opóźnienia te są rzędu czasu trwania pojedynczego impulsu lub dłuższe, to odbiornik demoduluje jednocześnie kilka różnych bitów, zamiast oczekiwanego pojedynczego, co uniemożliwia poprawne odtworzenie danych. Modulacja OFDM rozwiązuje ten problem tym, że zamiast jednej szybkiej transmisji przesyła wiele wolnych strumieni danych, które są mniej narażone na uszkodzenie w wyniku wielodrogowości. Każdy strumień danych ma określoną częstotliwość nośną i jest to niezbędne, aby odbiornik mógł prawidłowo odbierać cały sygnał. Częstotliwość nośna sygnałów musi być dobrana tak, aby odbiornik mógł je oddzielić za pomocą filtra. OFDM jest często stosowana w technice szerokopasmowego dostępu do Internetu (ADSL), telewizji cyfrowej DVB-T i DVB-T2 oraz w technice przesyłania danych po liniach elektroenergetycznych (PLC).Chociaż modulacja OFDM jest dość skomplikowana, zapewnia dużą szybkość transmisji danych przy stosunkowo szerokich pasmach Modulacja DCSK DCSK (Differential Code Shift Keying) jest bardzo solidną technologią modulacji opatentowaną przez Yitran, która umożliwia komunikację po liniach elektroenergetycznych (PLC). Staje się ona coraz bardziej powszechna, co jest spowodowane jej wysoką efektywnością podczas pracy w słabo zabezpieczonych liniach energetycznych przed zakłóceniami. Technologia ta posiada wiele zalet. Pierwszą z nich jest możliwość wyodrębnienia sygnału nawet przy negatywnym stosunku sygnału do szumu tzn., wtedy, gdy poziom szumu jest wyższy niż poziom sygnału. Drugą zaletą, jaką charakteryzuję DCSK jest mniejsza podatność na szumy wąskopasmowe i zakłócenia impulsowe, spowodowane zmianą impedancji obciążenia. Ze względu na swoje zalety modulacja DCSK jest stosowana w transmisji danych w urządzeniach kosmicznych i sprzętu wojskowego Modulacja BPSK Modulacja BPSK (Binary Phase Shift Keying), jest to odmiana modulacji PSK, w której system przekazuje dane poprzez zmianę w fazie, w stosunku do fali nośnej. W modulacji 3

4 BPSK faza przyjmuje wartości logiczne 0 lub 1, które są przesunięte względem siebie o 180. Modulacja BPSK ma najwyższy poziom szumów i zniekształceń, dlatego jest najbardziej wytrzymała ze wszystkich modulacji PSK. BPSK moduluje tylko jeden bit, więc nie nadaje się do szybkiej transmisji danych Modulacja QPSK QPSK (Quadrature Phase Shift Keying) często jest zwana, jako 4-PSK lub 4-QAM. W modulacji QPSK, są modulowane dwa bity jednocześnie, wybierając jeden z czterech możliwych zmian fali nośnej (0, 90, 180 lub 270), aby zminimalizować liczbę błędów transmisji. QPSK używa czterech punktów na diagramie konstelacji, równo rozmieszczonych na okręgu. QPSK umożliwia przesyłanie dwa razy więcej informacji, w porównaniu ze zwykłym PSK, przy użyciu tego samego pasma. Modulacja ta wykorzystywana jest m.in. do transmisji satelitarnej wideo MPEG2, wideokonferencji, komórkowych systemów telefonicznych oraz w technologiach PLC tj. Prime Alliance, OSGP, Meters&More czy G3- PLC Modulacja 8PSK 8PSK (8-Phase Shift Keying) jest to modulacja fali elektromagnetycznej, która wysyła sygnał sinusoidalny o zmieniającej się fazie od, 0 do 360 co 45 stopni. Dzięki temu dostępne jest osiem różnych przebiegów sinusoidalnych, czyli osiem punktów na diagramie konstelacji, równo rozmieszczonych na okręgu, umożliwiających wysłanie trzech bitów informacji. 8PSK zapewnia większą pojemność danych w porównaniu do modulacji QPSK. Modulacja 8PSK wykorzystywana jest w technologiach PLC tj.osgp,g3-plc, Prime Alliance oraz w technologii EDGE, zwiększającej przepustowość sieci GSM, a także w telefonii trzeciej generacji - UMTS Technologia PRIME Alliance W czasach współczesnych liczba inteligentnych liczników osiąga miliony, co powoduje trudności w osiągnięciu bezpiecznej i niezawodnej komunikacji. Jeszcze trudniej jest zapewnienie możliwości rzeczywistego czasu, który wymagany jest przez inteligentną sieć. Stawia to wielkie wyzwanie dla prawidłowego wprowadzenia inteligentnych systemów pomiarowych. Technologia PRIME Alliance (Inteligent Metering Evolution Powerline) symbolizuje architekturę komunikacyjną publicznie otwartą, która umożliwia budowę inteligentnych sieci elektroenergetycznych. Celem PRIME jest stworzenie zestawu standardów międzynarodowych, co umożliwi pełną funkcjonalną zgodność pomiędzy urządzeniami i systemami pochodzącymi od różnych 4

5 dostawców. Cała architektura została zaprojektowana tak, aby utrzymać niskie koszty przy wysokiej wydajności. PRIME korzysta w sumie z ponad 96 częstotliwości w zakresie khz, co pozwala na maksymalną szybkość transmisji danych o prędkości dochodzącej do 1 Mb/s. Technologia PRIME jest stosowana w różnych krajach Europy, a ostatnio nawet w Brazylii i Australii. PRIME pozwala poprawić wykrywanie awarii oraz usuwanie bez konieczności interwencji techników. Zapewnia to bardziej niezawodne dostawy energii elektrycznej do odbiorców Technologia G3-PLC Alliance Technologia G3-PLC Alliance została stworzona, aby spełnić zapotrzebowanie przemysłu do wszechobecnego standardu PLC. Technologia ta umożliwia szybką, niezawodną komunikację istniejącej sieci PLC. Połączenie dwukierunkowe w sieci oparte na technologii G3-PLC, zapewnia dystrybutorom możliwość nadzoru i kontroli. Technologia G3-PLC obniża koszty infrastruktury w porównaniu do innych komunikacji przewodowych i bezprzewodowych. Eliminuje ona konieczność tworzenia nowych dróg komunikacyjnych przez przeszkody takie jak budynki, wzgórza, które blokują komunikację bezprzewodową. Technologia G3-PLC charakteryzuje się następującymi cechami: zapewnia wydajność i efektywność sieci elektroenergetycznych niskiego i średniego napięcia. Dzięki komunikacji po liniach elektroenergetycznych minimalizuje koszty infrastruktury i konserwacji, obsługuje pasma częstotliwości 10kHz-490kHz, zapewnia komunikację dalekiego zasięgu a sygnał skutecznie przechodzi przez transformatory, co pozwoli na zmniejszenie liczby koncentratorów i wzmacniaczy sygnału, może działać w trudnych, hałaśliwych warunkach środowiskowych, współpracuje ze starszymi technologiami takimi jak S-FSK i BPL. Funkcje i możliwości G3-PLC zostały opracowane w celu rozwiązania trudnych wyzwań stawianych PLC Technologia OSGP Otwarty protokół komunikacyjny (Open Smart Grid Protocol) został opublikowany przez Europejski Instytut Norm Telekomunikacyjnych (ETSI). OSGP polega na możliwości niezawodnej współpracy elementów systemu, pochodzących od różnych producentów z wykorzystaniem jednoznacznie zdefiniowanego protokołu. OSGP zapewnia bezpieczne, 5

6 efektywne i niezawodne dostarczanie informacji, umożliwia rozwój inteligentnych liczników i innych inteligentnych urządzeń sieciowych. Dostarcza on także informacje o stanie samej linii rozdzielczej, co dodatkowo poprawia niezawodność i zmniejsza koszty eksploatacji Technologia Meters And More Open Technologies Technologia Meters And More Open Technologies stanowi kompletne rozwiązania w dziedzinie inteligentnego pomiaru. Ogólna architektura przedstawiona na rys. 1.3 składa się z następujących elementów: systemu centralnego zarządzającego całą siecią inteligentnego pomiaru, koncentratora danych zbierającego dane od inteligentnych liczników, inteligentnych liczników, które odpowiadają za inteligentny pomiar, lokalnych urządzeń O&M, pełniących funkcję lokalnego zarządzania inteligentnych liczników. Rys Składniki i interfejsy systemu AMI Technologia Meters And More pracuje w nowym interfejsie umożliwiającym łączenie się z inteligentnymi licznikami i końcowymi odbiornikami klienta. Technologia ta spełnia wszystkie wymagania określone przez European OPEN Meter project and Smart Meters Coordination Group (SMCG). Głównymi kryteriami, jakimi kierowali się twórcy technologii Meters And More jest wydajność, solidność i bezpieczeństwo komunikacji. Kryteria te zapewnione są przez następujące cechy: 6

7 szybka wymiana informacji zoptymalizowana dla wąskopasmowych sieci elektroenergetycznych i łączności bezprzewodowej, optymalizacja ścieżek komunikacyjnych, wysoki poziom szyfrowania i uwierzytelnienia danych, za pomocą klucza symetrycznego w oparciu o 128 bitowe algorytmy AES, automatyczna konfiguracja i zarządzanie sieci Technologia BPL BPL (Broadband over Power Lines) obejmuje wszystkie technologie wykorzystujące linie energetyczne do prowadzenia sygnałów szerokopasmowych dla sieci komputerowych i użytkowych aplikacji Smart Grid. Transmisja w tej technologii prowadzona jest w zakresie częstotliwości 2-32 MHz a teoretyczna prędkość transmisji osiąga wartość 200Mb/s. Dzięki Technologii BPL możliwy jest szerokopasmowy dostęp do Internetu przez gniazdka elektryczne w domu. Technologia ta wykorzystuje fale krótkie i średnie niskiego pasma VHF częstotliwości. Działa przy prędkościach zbliżonych do cyfrowej abonenckiej linii (DSL). Ponieważ technologia BPL korzysta z istniejącej infrastruktury sieci elektroenergetycznej, może być wykorzystywana w tych obszarach gdzie nie ma dostępu do komunikacji DSL. Kolejnym przykładem wykorzystania BPL jest możliwość zastosowania jej dla inteligentnych urządzeń. Zalety, jakimi charakteryzuje się BPL są następujące: mały koszt wdrożenia, który jest porównywalny z kosztami wdrożenia technologii wąskopasmowego PLC, duża szybkość transmisji, łatwość instalacji, dobry sposób do rozszerzenia sieci szkieletowej TPC/IP na stacje SN/nn, pozwala na współistnienie wielu systemów, nie tylko Smart Metering czy Smart Grid: Systemu nadzoru nad siecią elektroenergetyczną, Kontroli oświetlenia ulicznego i sygnalizacji świetlnej, Kontroli systemów dostępu, monitoring CCTV, technologia BPL na liniach Sn jest alternatywą dla połączeń światłowodowych i charakteryzuje się: mniejszymi kosztami wdrożenia, łatwością i szybkością wdrożenia, W wielu przypadkach jest jedyną możliwością w mocno zurbanizowanym terenie. 7

8 2. STANOWISKO DO BADANIA SKUTECZNOŚCI TRANSMISJI PLC W WARUNKACH ZAKŁÓCENIOWYCH 2.1. Projekt stanowiska Skuteczność transmisji PLC w warunkach zakłóceniowych należy zbadać zgodnie z zaproponowanymi schematami pomiarowymi. Układy pomiarowe do badania skuteczności transmisji PLC: bez włączonego silnika indukcyjnego (rys. 2.1), z włączonym silnikiem indukcyjnym zasilanym poprzez przemiennik częstotliwości lub też z innymi odbiorami wskazanymi przez prowadzącego (rys.2.2). Rys. 2.1 Układ pomiarowy skuteczności transmisji PLC bez źródła zakłóceń Rys. 2.2 Układ pomiarowy skuteczności transmisji PLC z załączonym odbiorem energii el. Stanowisko laboratoryjne składa się, z komputera, na którym zainstalowano oprogramowanie do diagnostyki połączenia, silnika indukcyjnego trójfazowego, przemiennika 8

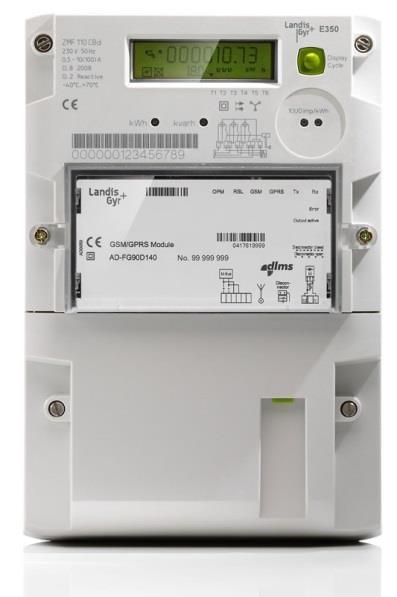

9 częstotliwości oraz inteligentnych liczników energii elektrycznej firmy Landis-Gyr (rys.2.3) i koncentratora (rys.2.4). Specyfikacje techniczne poszczególnych elementów oraz wykaz użytego oprogramowania zestawiono w Tab Na stanowisku laboratoryjnym należy zbadać skuteczność transmisji w technologii PLC- BPL, w warunkach normalnych i zakłóceniowych. Źródłem zakłóceń będzie silnik indukcyjny trójfazowy sterowany przemiennikiem częstotliwości lub też inny odbiór, wskazany przez prowadzącego. Do sprawdzenia skuteczności transmisji PLC należy wykorzystać koncentrator SmartGrid 200 Gateway. Główną cechą SmartGrid 200 Gateway jest jego wysoka przepustowość oraz pełna zdolność do komunikacji dwukierunkowej. Efektywność transmisji sygnału BPL należy rejestrować po stronie odbiornika z wykorzystaniem programu SNR SCOPE. Rys.2.3. Licznik energii elektrycznej Landis+Gyr E350 Rys Koncentrator SmartGrid 200 Gateway 9

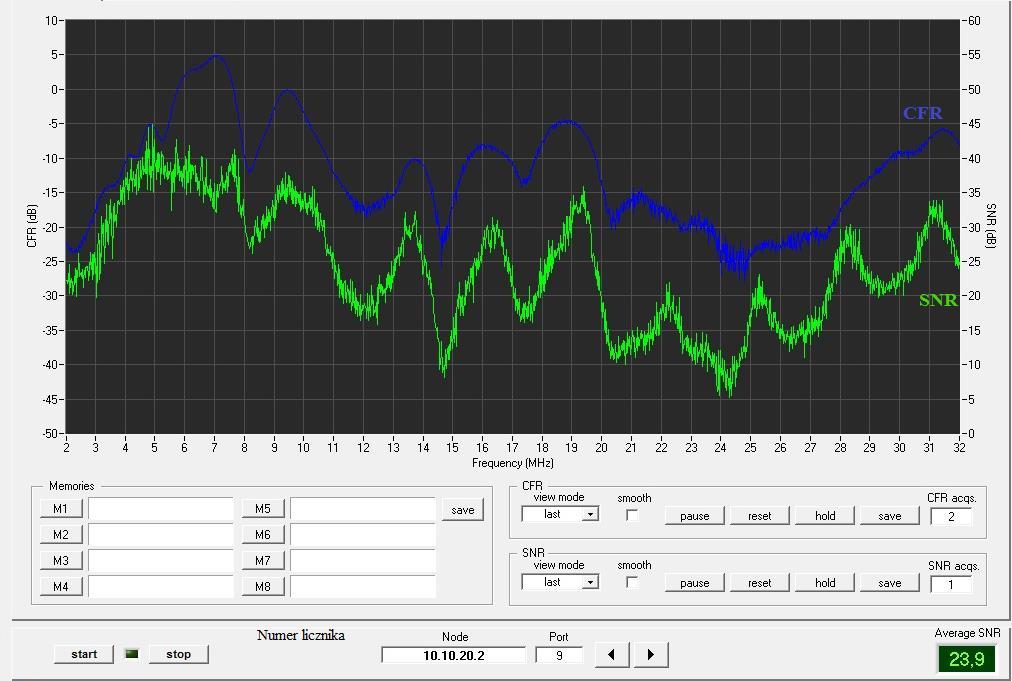

10 Tab. 2.1 Parametry techniczne urządzeń wykorzystanych na stanowisku laboratoryjnym Koncentrator SmartGrid 200 Gateway Silnik trójfazowy indukcyjny klatkowy Sg90L2 Liczniki energii elektrycznej Landis+Gyr E350 Kod produktu CXP-SG200-GWYC Numer seryjny Przepustowość BPL < 40 Mbps dla rozwiązań AMI Zakres częstotliwości 2-12 MHz Zasilanie VAC 50/60 Hz lub 12 VDC Numer seryjny PN-88/E Napięcie zasilające 380VAC 3-50 Hz Prąd znamionowy 4,8A Moc znamionowa 2,2 KW cos 0.85 Napięcie zasilające 3x230/400 VAC 50Hz Prąd znamionowy A 2.2. Wyniki badań Jakość transmisji BPL należy analizować za pomocą oprogramowania SNR SCOPE. Program ten umożliwia pomiar wartości SNR (signal-to-noise-ratio), którego wartość powinna być jak najwyższa. SNR jest to stosunek użytecznego sygnału do szumu dla elektronicznych urządzeń. Wartość SNR jest określana w db (decybele), która oznacza moc użytecznego sygnału w danym paśmie częstotliwości do mocy szumów w tym samym paśmie częstotliwościowym (rys2.5 i 2.7). Komunikację z licznikami należy zbadać z wykorzystaniem programu TeleneX v2.3.49, który umożliwia pomiar danych wysłanych, odbieranych, straconych oraz opóźnienie średnie, minimalne i maksymalne wyrażone w sekundach (rys.2.6 i 2.8). Rys. 2.5 Przykład zarejestrowanego sygnału BPL (wynik pozytywny) 10

11 Rys. 2.6 Przykład zarejestrowanej komunikacji z licznikami (wynik pozytywny) Rys. 2.7 Przykład zarejestrowanego sygnału BPL (wynik negatywny brak łączności z licznikiem) Rys. 2.8 Przykład zarejestrowanej komunikacji z licznikami (wynik negatywny brak łączności z licznikiem) 11

12 Przed przystąpieniem do badań należy odpowiednio zidentyfikować wszystkie urządzenia. W tym celu należy odczytać numery MAC kryjące się pod danym numerem IP. MAC adresy poszczególnych urządzeń zestawiono w tab.2.2. Nazwa urządzenia Koncentrator Licznik 3-fazowy (stacjonarny) Licznik 3-fazowy (mobilny) Licznik 1-fazowy MAC adres 00:0B:C2:40:7E:EF 00:0B:C2:10:1A:28 00:0B:C2:10:1A:1F 00:0B:C2:10:1B:59 12
