1 Inteligentne systemy pomiarowe SMART METERING w ENERGETYCE Wydział E.A.I. i E. Katedra Metrologii Jaworzno dr hab. inŝ. Andrzej Bień prof. n. AGH

2 Plan wykładu Pomiar obiektywne poznawanie Sprawy formalne w pomiarach Wielkości mierzone w energetyce Nowoczesne systemy pomiarowe Perspektywy co dalej? dr hab. inŝ. Andrzej Bień 2

3 Pomiar obiektywne poznawanie Pomiar - według współczesnej fizyki proces oddziaływania przyrządu pomiarowego z badanym obiektem, zachodzący w czasie i przestrzeni, którego wynikiem jest uzyskanie informacji o własnościach obiektu. W realnych warunkach wynik pomiaru jest tylko pewnym przybliŝeniem - oszacowaniem wartości wielkości mierzonej. Miarą oszacowania jest niepewność błąd pomiaru. Wynik pomiaru podajemy zawsze jako parę liczb: wartość (jednostka miary) ± niepewność (błąd) UWAGA: w zaleŝności od wielkości mierzone nie kaŝde wyniki moŝna np. sumować. dr hab. inŝ. Andrzej Bień 3

4 Sprawy formalne w pomiarach Ustawy Rozporządzenia Ministra Gospodarki Normy Biuletyny branŝowe... dr hab. inŝ. Andrzej Bień 4

5 Sprawy formalne w pomiarach Ustawy Ustawa z dnia 10 kwietnia 1997r. Prawo energetyczne Dz. U. z 2006r., Nr 89, poz. 625 z późniejszymi zmianami Ustawa z dnia 7 lipca 1994r. Prawo Budowlane Dz.U. 1994r nr 89 poz. 414 z późniejszymi zmianami Ustawa z dnia 11 maja 2001 r. Prawo o miarach Dz.U. 2001r nr 63 poz. 636 z późniejszymi zmianami dr hab. inŝ. Andrzej Bień 5

6 Sprawy formalne w pomiarach Rozporządzenia Rozporządzenie ministra gospodarki: - systemowe - taryfowe - zasady przeprowadzania kontroli układów pomiarowych - wymagania metrologiczne, jakim powinny odpowiadać m.in. liczniki energii elektrycznej - wymagania dla przyrządów pomiarowych, w tym liczników energii elektrycznej czynnej, podlegających ocenie zgodności i procedury oceny zgodności Zarządzenia Prezesa GUM dr hab. inŝ. Andrzej Bień 6

7 Sprawy formalne w pomiarach Normy -Normy PN-EN: 50160:***** -Normy PN-EN: 62052:***** -Normy PN-EN: 62053:***** -Normy PN-EN: 61000:***** -... Ponad 100 pozycji o samych przyrządach pomiarowych i systemach pomiarowych dr hab. inŝ. Andrzej Bień 7

8 Sprawy formalne w pomiarach mniej formalnie - Dokumenty, Rozporządzenia branŝowe - Internet dr hab. inŝ. Andrzej Bień 8

9 Wielkości mierzone w energetyce Pomiar energii Pomiar wielkości do celów oceny jakości Pomiar wielkości do celów diagnostycznych dr hab. inŝ. Andrzej Bień 9

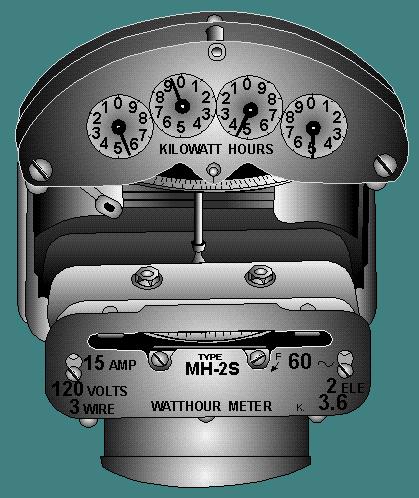

10 Przykład pomiar energii Licznik indukcyjny dr hab. inŝ. Andrzej Bień 10

11 Przykład pomiar energii Licznik elektroniczny dr hab. inŝ. Andrzej Bień 11

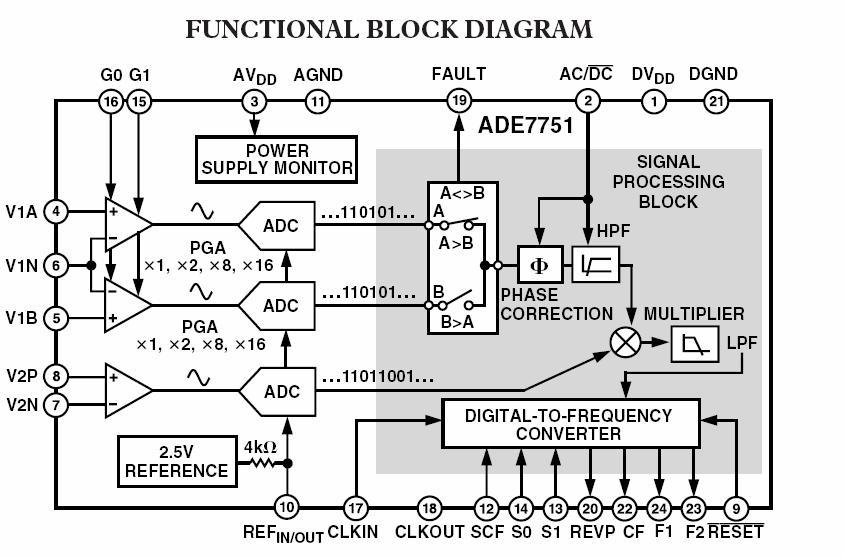

12 Przykład pomiar energii Licznik elektroniczny dr hab. inŝ. Andrzej Bień 12

13 Interfejs PLC sieć nn dr hab. inŝ. Andrzej Bień 13

14 dr hab. inŝ. Andrzej Bień 14

15 Przykład pomiar uciąŝliwości migotania światła Norma PN-EN Symulacja odpowiedzi układu: lampa-oko-mózg BLOK 1 BLOK 2 BLOK 3 BLOK 4 BLOK 5 transformator wejściowy dekoder i kontrola wzmocnienia obwód dopasowania napięcia wejściowego generator sygnału dla kalibracji demodulator o charakterystyce kwadratowej db , Hz ,8 Hz filtry waŝące przełącznik zakresu 0,5 1,0 2,0 5,0 10,0 20,0 * powielacz podnoszący do kwadratu filtr średniej ruchomej 1 rzędu pierwiastkowanie i wygładzanie A/D przetwornik częstotliwość próbkowania 50 Hz 64- poziomowy klasyfikator interfejs wyjściowy programowanie długiego i krótkiego czasu pomiaru ocena statystyczna poziomu migotania wyjście 6 wyświetlanie danych i rejestracja miernik wartości skutecznej pierwiastkowanie kwadratowe 1-minutowe całkowanie wyjście 1* wskaźnik wartości skutecznej półokresowej *Wyjście opcjonalne dla rozszerzonych zastosowań pomiarowych wyjście 2* waŝone wahania napięcia wyjście 3* wybór zakresu wyjście 4* krótkookresowe całkowanie wyjście 5 rejestracja dr hab. inŝ. Andrzej Bień 15

System pomiarowy System pomiarowy to odpowiednio zorganizowany zestaw elementów stanowiący całość organizacyjną i objęty wspólnym sterowaniem,

16 System pomiarowy System pomiarowy to odpowiednio zorganizowany zestaw elementów stanowiący całość organizacyjną i objęty wspólnym sterowaniem, przeznaczony do wydobycia informacji pomiarowej z obiektu badanego i przekazania jej obserwatorowi w uŝytecznej formie. dr hab. inŝ. Andrzej Bień 16

17 System pomiarowy - lokalny dr hab. inŝ. Andrzej Bień 17

18 Rozproszony system pomiarowy dr hab. inŝ. Andrzej Bień 18

19 Nowa technologia w systemach dr hab. inŝ. Andrzej Bień 19

20 System pomiarowy - fazor dr hab. inŝ. Andrzej Bień 20

21 System PMU dr hab. inŝ. Andrzej Bień 21

22 Dziękuję dr hab. inŝ. Andrzej Bień 22
