Regulator temperatury do układów ogrzewania (PN 25) AVT / VG gwint zewnętrzny AVT / VGF kołnierz

Transkrypt

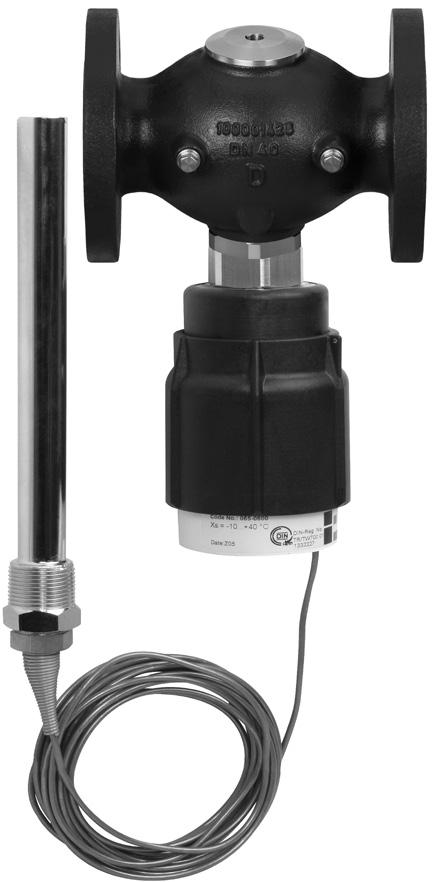

1 Arkusz informacyjny Regulator temperatury do układów ogrzewania (PN 25) AVT / VG gwint zewnętrzny AVT / VGF kołnierz Opis AVT / VG AVT / VGF AVT / VG(F) jest proporcjonalnym regulatorem temperatury bezpośredniego działania przeznaczonym głównie do systemów wytwarzania ciepłej wody użytkowej (CWU) zawierających: - zbiorniki ciepłej wody - układy z ładowaniem zasobnikowym - przepływowe systemy wytwarzania ciepłej wody użytkowej (wersja AVT 255 mm) Może być wykorzystywany także w pętlach podmieszania i systemach ogrzewania pomieszczeń. Regulator zamyka się przy wzroście temperatury. Regulator składa się z zaworu regulacyjnego VG(F), termosiłownika i nastawnika temperatury. Termosiłownik składa się z mieszka, kapilary i czujnika. Regulator temperatury poddawany jest badaniom typu zgodnie z EN i może być wykorzystywany w kombinacjach ze strażnikami temperatury STM oraz zabezpieczającymi ogranicznikami temperatury STL. Podstawowe dane: DN k VS 0,4-25 m 3 /h PN 25 Zakresy nastawy: C / C / C / C oraz C / C / C / C Temperatura: - Woda obiegowa / wodny roztwór glikolu do 30 %: C Króćce: - gwint zewnętrzny (złączki: do wspawania, gwintowane i kołnierzowe) - kołnierz Montaż w rurociągu zasilającym i powrotnym. Zamawianie Zawór VG, VGF Przykład: Regulator temperatury, DN 15; k VS 1,6; PN 25; zakres nastawy C; T maks. 150 C; gwint zewn. - 1 zawór VG DN 15 nr kat.: 065B termosiłownik AVT, C nr kat.: Opcja: - 1 złączki do wspawania nr kat.: 003H6908 Rysunek DN k VS (mm) (m 3 /h) Króciec Nr kat. 0,4 065B0770 1,0 065B ,6 G ¾ A 065B0772 2,5 065B0773 4,0 Walcowy gwint zewnętrzny, zg. z 065B ,3 ISO 228/1 G 1 A 065B ,0 G 1¼ A 065B ,5 G 1¾ A 065B G 2 A 065B G 2½ A 065B ,0 065B ,3 065B ,0 065B0782 Kołnierze PN 25 zg. z EN ,5 065B B B0785 DEN-SMT/SI VD.JK.A4.49 Danfoss 09/2015 1

2 Zamawianie (ciąg dalszy) Termosiłownik AVT Rysunek Do zaworów DN DN DN ) Gwint zewnętrzny stożkowy zg. z EN ) Bez kieszeni czujnika Zakres nastawy ( C) Czujnik temperatury z mosiężną kieszenią: długość, króciec Nr kat mm, R ½ 1) mm, R ¾ 1) ) 2) 255 mm, R ¾ Akcesoria do zaworów Rysunek Typ DN Króciec Nr kat H H6909 Złączki do wspawania Złączki z gwintem zewnętrznym Złączki kołnierzowe H H B B R ½ 003H R ¾ 003H Stożkowy gwint zewn. R 1 003H zg. z EN R 1¼ 003H R 1½ 065B R 2 065B H Kołnierze PN 25 zg. z EN H H6917 Akcesoria do termostatów Rysunek Typ PN Do zaworów Materiał Nr kat. Kieszeń czujnika 25 DN Mosiądz ) Stal nierdzewna, nr mat ) DN Mosiądz ) Stal nierdzewna, nr mat ) Łącznik kombinacyjny K2 003H6855 Łącznik kombinacyjny K3 003H6856 1) Nie do termosiłowników AVT o numerach katalogowych: , , , Części zamienne Rysunek Typ DN (mm) k VS (m 3 /h) Nr kat. 0,4 003H6869 1,0 003H ,6 003H6871 Wkład zaworu 2,5 003H6872 4,0 003H ,3 003H ,0 003H / 40 / / 16 / 20 / H6876 Do czujników Nr kat. Obudowa dławnicy czujnika AVT R ½ AVT R ¾ VD.JK.A4.49 Danfoss 09/2015 DEN-SMT/SI

3 Dane techniczne Zawory Średnica nominalna DN Wartość k VS m 3 /h 0,4 1,0 1,6 2,5 4,0 6,3 8 12,5 16 / 20 1) 20 / 25 1) Skok mm Zakres regulacji > 1:50 Charakterystyka regulacji Liniowa Współczynnik kawitacji, z 0,6 0,55 0,5 Przeciek zg. z normą IEC 534 % k VS 0,02 0,05 Ciśnienie nominalne PN 25 Maks. różnica ciśnień bar Czynnik Woda obiegowa / wodny roztwór glikolu do 30 % ph czynnika Min. 7, maks. 10 Temperatura czynnika C Króćce Materiały Korpus zaworu Zawór Złączki Gwint Gwint zewnętrzny - Kołnierz Do wspawania i z gwintem zewnętrznym Kołnierzowe - Brąz cynowo-cynkowy CuSn5ZnPb (Rg5) Żeliwo sferoidalne EN-GJS LT (GGG 40.3) Kołnierz - Żeliwo sferoidalne EN-GJS LT (GGG 40.3) Gniazdo zaworu Stal nierdzewna, nr mat Grzybek zaworu Uszczelnienie Mosiądz odporny na odcynkowanie CuZn36Pb2As EPDM Odciążenie hydrauliczne Tłok 1) Korpus zaworu z kołnierzami Termosiłownik Zakres nastawy X s C / / / / / / Stała czasowa T zg. z EN s maks. 50 (170 mm, 210 mm), maks. 30 (255 mm) Współczynnik przyrostu K s mm / K 0,2 (170 mm), 0,3 (210 mm), 0,7 (255 mm) Maks. dopuszczalna temperatura na czujniku 50 C powyżej maksymalnej nastawy Maks. temp. otoczenia na czujniku C 0 70 Ciśnienie nominalne czujnika Ciśnienie nominalne kieszeni czujnika Długość kapilary Materiały Czujnik temperatury PN 25 5 m (170 mm, 210 mm), 4 m (255 mm) Miedź Kieszeń czujnika 1) Konstrukcja ze stali nierdzewnej Nr mat (170 mm), nr mat (210 mm) Konstrukcja mosiężna Mosiądz niklowany Nastawnik temperatury Skala 1) Do czujników 170 i 210 mm Poliamid wzmocniony włóknem szklanym Poliamid Przykłady zastosowania DEN-SMT/SI VD.JK.A4.49 Danfoss 09/2015 3

4 Kombinacje Przykład: Regulator temperatury ze strażnikiem temperatury, DN 15; k VS 1,6; PN 25; zakres nastawy C; T maks. 150 C; gwint zewn. - 1 zawór VG DN 15 nr kat.: 065B termosiłownik AVT, C nr kat.: termostat STM, C nr kat.: łącznik kombinacyjny K2 nr kat.: 003H6855 Produkty są dostarczane oddzielnie Uwaga: Aby zapoznać się z danymi dotyczącymi strażnika temperatury STM / VG(F) i zabezpieczającego ogranicznika temperatury STLV, patrz odnośny arkusz informacyjny. AVT / VG - regulator temperatury AVT / AVT / VG - dwa regulatory temperatury STM / AVT / VG - regulator temperatury ze strażnikiem temperatury STM / AVT / AVT / VG - dwa regulatory temperatury ze strażnikiem temperatury Sposób montażu Regulator temperatury Regulator temperatury AVT / VG(F) można instalować w dowolnej pozycji. 4 VD.JK.A4.49 Danfoss 09/2015 DEN-SMT/SI

5 Sposób montażu (ciąg dalszy) Czujnik temperatury Należy wybrać takie miejsce instalacji, aby temperatura czynnika była pobierana bezpośrednio i bezzwłocznie. Unikać przegrzania czujnika temperatury. Czujnik temperatury musi być zanurzony w czynniku na całej swojej długości. Czujniki temperatury 170 mm, R ½ i 210 mm, R ¾ - Czujnik temperatury można instalować w dowolnej pozycji. Czujnik temperatury 255 mm, R ¾ - Czujnik temperatury należy zainstalować w sposób przedstawiony na rysunku. Zależność ciśnienia od temperatury maks. EN-GJS LT (GGG 40.3) PN 25 CuSn5ZnPb (Rg5) PN 25 obszar roboczy Maksymalne dopuszczalne ciśnienie robocze w funkcji temperatury czynnika (zg. z normami EN i EN ). DEN-SMT/SI VD.JK.A4.49 Danfoss 09/2015 5

6 Dobór zaworu Dane: P maks. = 14 kw t = 20 K p v = 0,15 bar P maks. moc grzejna (kw) t różnica temperatur (K) p v różnica ciśnień na zaworze Maksymalny przepływ Q maks. (m 3 /h) przez zawór obliczany jest ze wzoru: Q maks. P maks. Q maks. = 0,6 m 3 /h 0, ,86 t 20 Wartość k v obliczana jest ze wzoru: Qmaks. 0, 6 k v p 0, 1 5 V k v = 1,5 m 3 /h Wartość wybrana k VS = 1,6 m 3 /h lub odczytana z wykresu doboru poprzez poprowadzenie prostej poziomej z punktu na skali Q (0,6 m 3 /h) i prostej pionowej z punktu na skali p v (0,15 bar) do ich przecięcia się na skali k v w punkcie 1,5 m 3 /h. Wartość wybrana k VS = 1,6 m 3 /h Rozwiązanie: W przykładzie dobrano 1) zawór VG DN 15 z gwintem zewn. o wartości k VS 1,6 lub 2) zawór VGF DN 15 z kołnierzami o wartości k VS 1,6. 6 VD.JK.A4.49 Danfoss 09/2015 DEN-SMT/SI

7 Budowa 1. Zawór VG(F) 2. Wkład zaworu 3. Odciążony hydraulicznie grzybek zaworu 4. Trzpień zaworu 5. Nakrętka łącząca 6. Termosiłownik AVT 7. Trzpień termostatu 8. Mieszek 9. Sprężyna nastawcza regulacji temperatury 10. Nastawnik temperatury przystosowany do zaplombowania 11. Skala 12. Kapilara 13. Elastyczna rurka zabezpieczająca (tylko w przypadku AVT 255 mm) 14. Czujnik temperatury 15. Kieszeń czujnika 16. Dławnica czujnika 17. Obudowa dławnicy czujnika AVT 255 AVT 170 AVT 210 Działanie Zmiany temperatury czynnika powodują zmiany ciśnienia w czujniku temperatury. Wynikowe ciśnienie jest przenoszone kapilarą do mieszka. Mieszek przemieszcza trzpień termostatu, otwierając lub zamykając zawór. Wzrost temperatury czynnika powoduje przesunięcie grzybka zaworu w stronę gniazda (zawór zamyka się), natomiast spadek temperatury czynnika powoduje odsunięcie grzybka zaworu od gniazda (zawór otwiera się). Nastawnik temperatury może zostać zaplombowany. Nastawa Nastawa temperatury Nastawę temperatury ustawia się przez regulację sprężyny nastawczej regulacji temperatury. Regulację można przeprowadzić za pomocą nastawnika temperatury i/lub manometrów. Diagram nastawiania Nastawa temperatury Zależność pomiędzy liczbami od 1 do 5 na skali a temperaturą zamknięcia. Uwaga: Podane wartości są przybliżone. Termostat AVT mm, 210 mm Termostat AVT mm DEN-SMT/SI VD.JK.A4.49 Danfoss 09/2015 7

8 Wymiary L 1 L H 2 H H H 1 H 2 H 3 L L L H 2 H 1 H H 1 H 2 H 2 H H 150 Ø 76 AVT DN L L 1 H H 1 H 2 H 3 mm Uwaga: Inne wymiary kołnierzy patrz tabela ze złączkami. Typ Masa Czujnik 170 mm 1,3 Czujnik 210 mm kg 1,5 Czujnik 255 mm 1,6 L H 1 H 1 VG DN VG DN VGF DN VGF DN VG DN L H H1 H2 Masa (kg) mm , , , , , ,8 VGF DN L H H1 H2 Masa (kg) mm , , , , , ,1 Uwaga: Inne wymiary kołnierzy patrz tabela ze złączkami. 8 VD.JK.A4.49 Danfoss 09/2015 DEN-SMT/SI

9 Wymiary (ciąg dalszy) L 1 d 2 L 3 L 2 SW 25 (R ½) SW 27 (R ¾) M 20 1 (R ½) M 22 1 (R ¾) d R k DN R 1) SW d L 1 2) L 2 L 3 k d 2 n mm 15 1/2 32 (G 3/4A) /4 41 (G 1A) (G 11/4A) /4 63 (G 1¾A) /2 70 (G 2A) (G 2½A) ) Stożkowy gwint zewnętrzny zgodny z EN ) Kołnierze PN 25 zg. z EN Ø 16 Ø 19 Ø 16 Ø 9,5 Ø SW 17 M SW 22 R ½ SW 22 M SW 27 R ¾ SW 22 R ¾ AVT 170 Kieszeń czujnika AVT 170 AVT 210 AVT 210 Kieszeń czujnika AVT R ½; R ¾ 26 (R ½) 30 (R ¾) Obudowa dławnicy czujnika Łącznik kombinacyjny K2 Łącznik kombinacyjny K3 DEN-SMT/SI VD.JK.A4.49 Danfoss 09/2015 9

10 10 VD.JK.A4.49 Danfoss 09/2015 DEN-SMT/SI

11 DEN-SMT/SI VD.JK.A4.49 Danfoss 09/

12 12 VD.JK.A4.49 Produced by Danfoss A/S 09/2015
