Przykłady narzędzi. Przykład narzędzi przemysłowych. Przemysł motoryzacyjny - Przykłady narzędzi J02 J04 J07 J08 J10 J12 J13 J14 J18 J19

Transkrypt

1 J Przykład Obróbka kół zębatych okrętowy Obróbka walców Kolejnictwo produkcji rur Obróbka łożysk tocznych Energetyka lotniczy Noże rozcinające Płytki do kół pasowych motoryzacyjny - Obróbka układu zawieszenia Obróbka układu hamulcowego Obróbka korbowodów Obróbka bloku silnika Obróbka głowic silników Obróbka wałów korbowych J02 J04 J07 J08 J10 J12 J13 J14 J18 J19 J20 J22 J24 J26 J28 J30

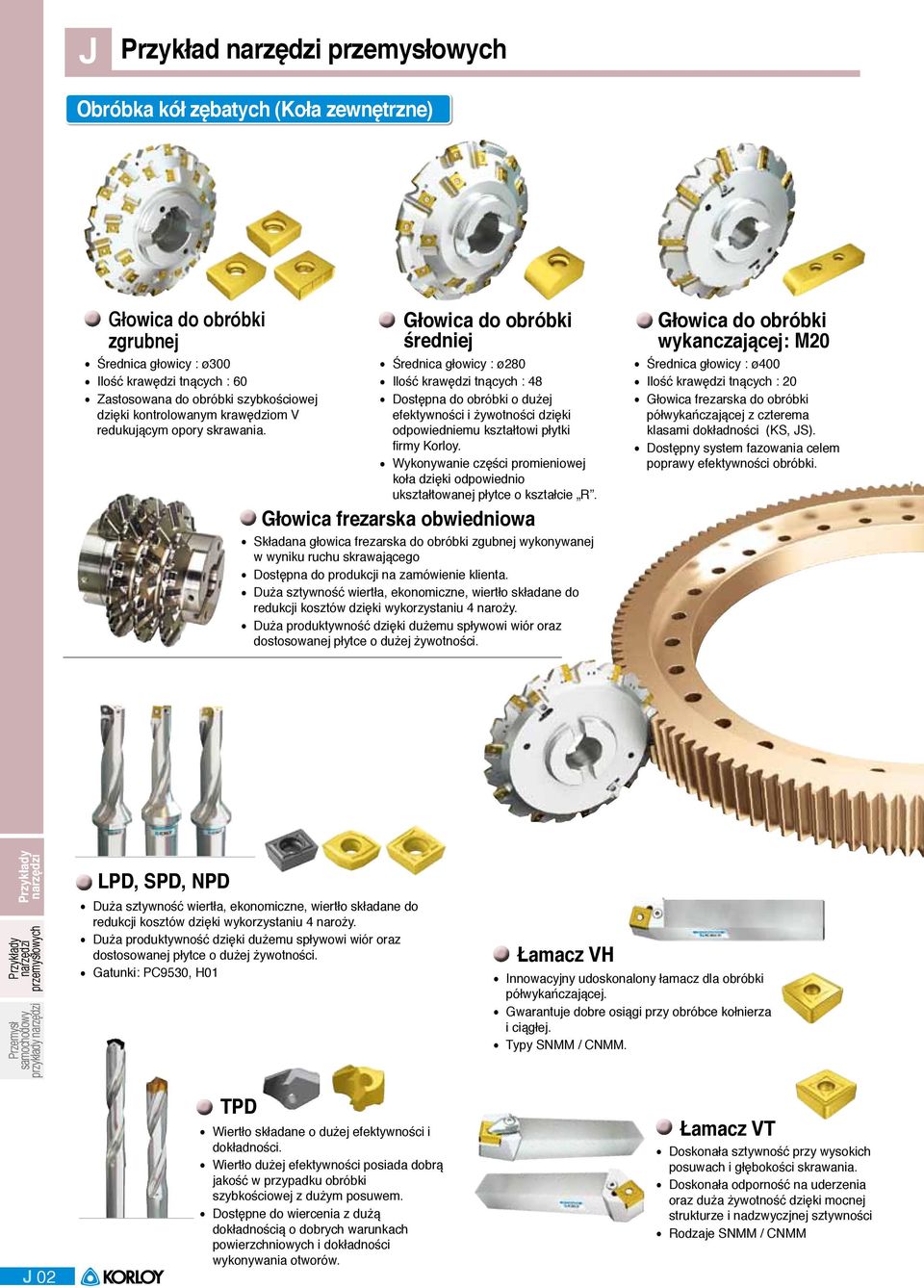

2 J Przykład Obróbka kół zębatych (Koła zewnętrzne) Głowica do obróbki zgrubnej Średnica głowicy : ø300 Ilość krawędzi tnących : 60 Zastosowana do obróbki szybkościowej dzięki kontrolowanym krawędziom V redukującym opory skrawania. Głowica do obróbki średniej Średnica głowicy : ø280 Ilość krawędzi tnących : 48 Dostępna do obróbki o dużej efektywności i żywotności dzięki odpowiedniemu kształtowi płytki firmy Korloy. Wykonywanie części promieniowej koła dzięki odpowiednio ukształtowanej płytce o kształcie R. Głowica frezarska obwiedniowa Składana głowica frezarska do obróbki zgubnej wykonywanej w wyniku ruchu skrawającego Dostępna do produkcji na zamówienie klienta. Duża sztywność wiertła, ekonomiczne, wiertło składane do redukcji kosztów dzięki wykorzystaniu 4 naroży. Duża produktywność dzięki dużemu spływowi wiór oraz dostosowanej płytce o dużej żywotności. Głowica do obróbki wykanczającej: M20 Średnica głowicy : ø400 Ilość krawędzi tnących : 20 Głowica frezarska do obróbki półwykańczającej z czterema klasami dokładności (KS, JS). Dostępny system fazowania celem poprawy efektywności obróbki. samochodowy przykłady LPD, SPD, NPD Duża sztywność wiertła, ekonomiczne, wiertło składane do redukcji kosztów dzięki wykorzystaniu 4 naroży. Duża produktywność dzięki dużemu spływowi wiór oraz dostosowanej płytce o dużej żywotności. Gatunki: PC9530, H01 Łamacz VH Innowacyjny udoskonalony łamacz dla obróbki półwykańczającej. Gwarantuje dobre osiągi przy obróbce kołnierza i ciągłej. Typy SNMM / CNMM. J 02 TPD Wiertło składane o dużej efektywności i dokładności. Wiertło dużej efektywności posiada dobrą jakość w przypadku obróbki szybkościowej z dużym posuwem. Dostępne do wiercenia z dużą dokładnością o dobrych warunkach powierzchniowych i dokładności wykonywania otworów. Łamacz VT Doskonała sztywność przy wysokich posuwach i głębokości skrawania. Doskonała odporność na uderzenia oraz duża żywotność dzięki mocnej strukturze i nadzwyczjnej sztywności Rodzaje SNMM / CNMM

3 Przykład J Obróbka kół zębatych (Koła wewnętrzne) Głowica do obróbki zgrubnej Średnica głowicy : ø560 Ilość krawędzi tnących : 140 Dostępne dla wszystkich kół o dowolnym module i dzięki schodkowemu rozmieszczeniu krawędzi skrawających. Głowica do obróbki średniej Średnica głowicy : ø400 Ilość krawędzi tnących : 48 Dostępne do nacinania kół zębatych wewnętrznych ewolwentowych (stożkowych). Głowica do obróbki wykańczającej Średnica głowicy : ø400 Ilość krawędzi tnących : 20 Głowica frezarska do obróbki wykańczającej dostępna w czterech klasach dokładności do koła wewnętrznego. Dostępna do równoczesnego fazowania dzięki czemu unika się dodatkowej obróbki. LPD, SPD, NPD Doskonałe osiągi i ekonomiczne wiertło. Wiertło składane o dużej sztywności dzięki użyciu czterech naroży. Gatunek: PC9530, H01 Przykłądy motoryzacyjny przykłady TPD Wiertło składane o wysokiej efektywności i dokładności. Wiertło o dużej efektywności cechujące się dobrymi osiągami dokładności obróbki. Dostępne do wiercenia o bardzo dobrej dokładności, dobrej jakości powierzchni i otworu J 03

4 J Przykład okrętowy (Blok silnika) Głowica frezarska do bloków silników Średnica głowicy: ø200 Zastosowana płytka: SNCF 1507ANN-MF. Ekonomiczna koncepcja: płytka z ośmioma krawędziami, dostępne e o dużym posuwie. Zatrzaskowy system mocowania firmy Korloy zapewnia szybką wymianę płytki. TPD Wiertło składane o wysokiej efektywności i dokładności. Wiertło o dużej efektywności cechujące się dobrymi osiągami dokładności obróbki. Dostępne do wiercenia o bardzo dobrej dokładności, dobrej jakości powierzchni i otworu LPD, SPD, NPD Duża sztywność wiertła, ekonomiczne, wiertło składane do redukcji kosztów dzięki wykorzystaniu 4 naroży. Duża produktywność dzięki dużemu spływowi wiór oraz dostosowanej płytce o dużej żywotności. Gatunki: PC9530, H01 samochodowy przykłady Głowica frezarska do obróbki wałka rozrządu (głowica z korpusem aluminiowym) Średnica głowicy : ø270 Zastosowana płytka : LNE434 / SDKX1506 Korpus aluminiowy głowicy frezarskiej przeznaczonej do pracy z prawymi obrotami, łatwy do manipulowania, przeznaczony do wykonywania otworów o dużej dokładności. J 04

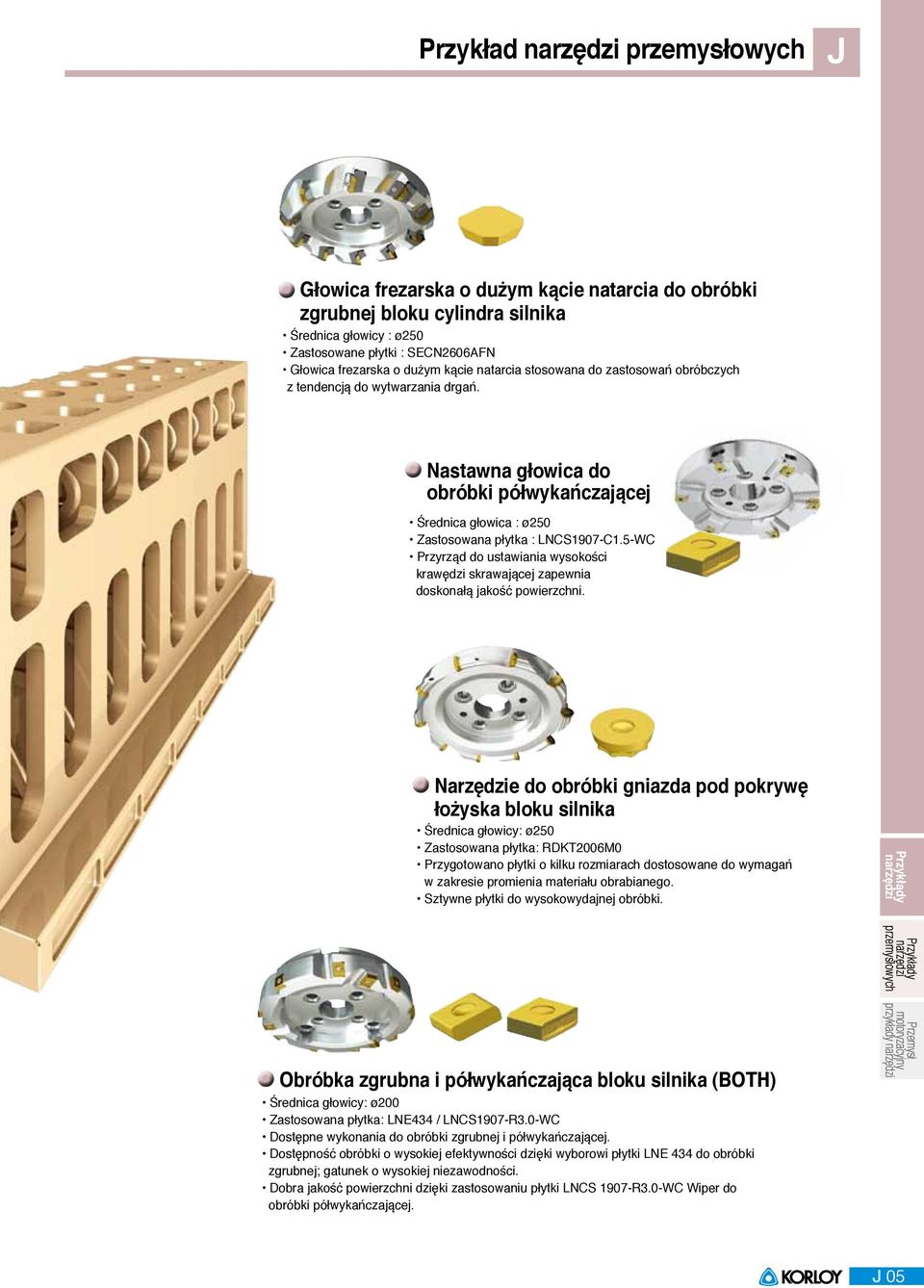

5 Przykład J Głowica frezarska o dużym kącie natarcia do obróbki zgrubnej bloku cylindra silnika Średnica głowicy : ø250 Zastosowane płytki : SECN2606AFN Głowica frezarska o dużym kącie natarcia stosowana do zastosowań obróbczych z tendencją do wytwarzania drgań. Nastawna głowica do obróbki półwykańczającej Średnica głowica : ø250 Zastosowana płytka : LNCS1907-C1.5-WC Przyrząd do ustawiania wysokości krawędzi skrawającej zapewnia doskonałą jakość powierzchni. Narzędzie do obróbki gniazda pod pokrywę łożyska bloku silnika Średnica głowicy: ø250 Zastosowana płytka: RDKT2006M0 Przygotowano płytki o kilku rozmiarach dostosowane do wymagań w zakresie promienia materiału obrabianego. Sztywne płytki do wysokowydajnej obróbki. Przykłądy Obróbka zgrubna i półwykańczająca bloku silnika (BOTH) Średnica głowicy: ø200 Zastosowana płytka: LNE434 / LNCS1907-R3.0-WC Dostępne wykonania do obróbki zgrubnej i półwykańczającej. Dostępność obróbki o wysokiej efektywności dzięki wyborowi płytki LNE 434 do obróbki zgrubnej; gatunek o wysokiej niezawodności. Dobra jakość powierzchni dzięki zastosowaniu płytki LNCS 1907-R3.0-WC Wiper do obróbki półwykańczającej. motoryzacyjny przykłady J 05

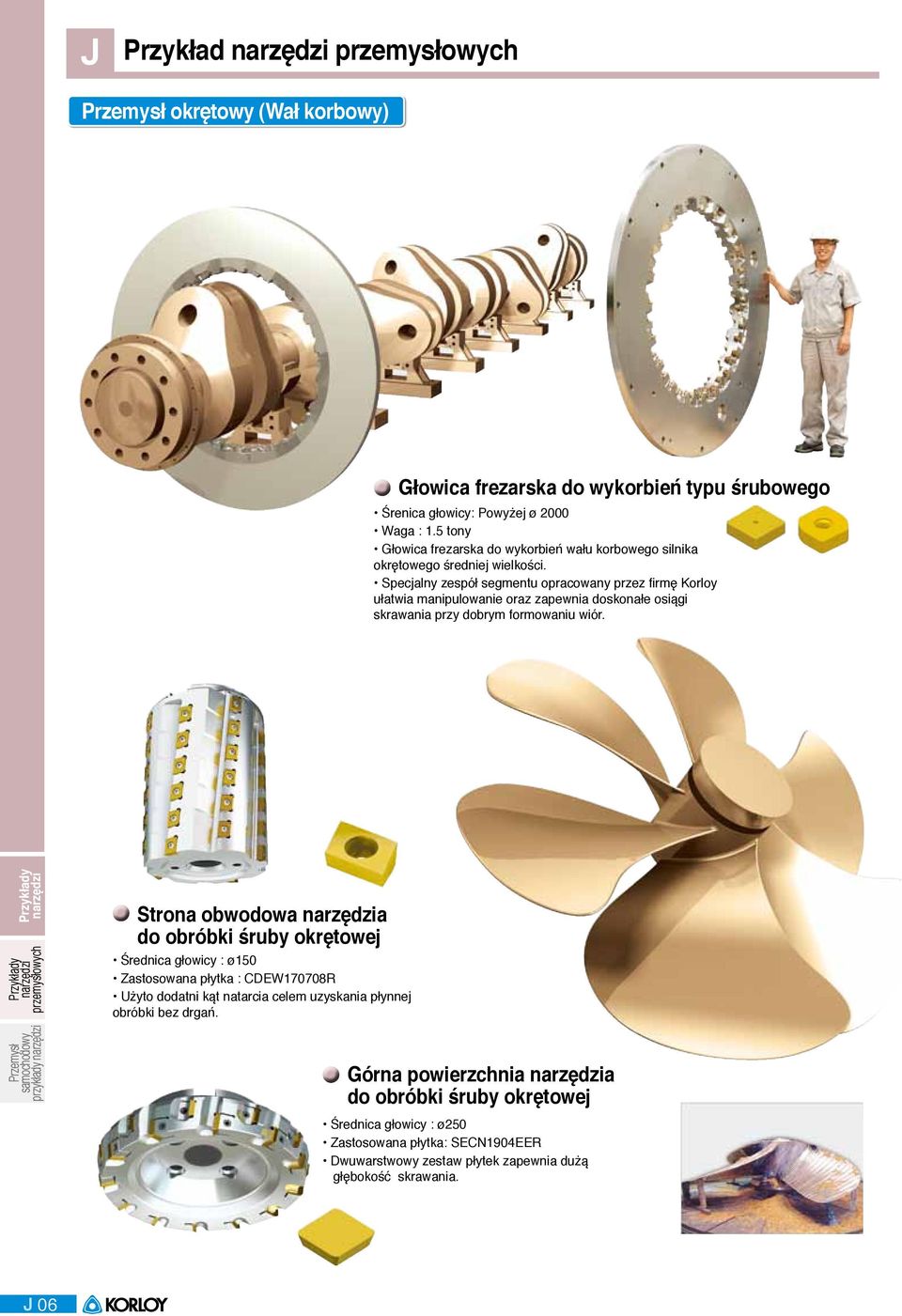

6 J Przykład okrętowy (Wał korbowy) Głowica frezarska do wykorbień typu śrubowego Śrenica głowicy: Powyżej ø 2000 Waga : 1.5 tony Głowica frezarska do wykorbień wału korbowego silnika okrętowego średniej wielkości. Specjalny zespół segmentu opracowany przez firmę Korloy ułatwia manipulowanie oraz zapewnia doskonałe osiągi skrawania przy dobrym formowaniu wiór. samochodowy przykłady Strona obwodowa a do obróbki śruby okrętowej Średnica głowicy : ø150 Zastosowana płytka : CDEW170708R Użyto dodatni kąt natarcia celem uzyskania płynnej obróbki bez drgań. Górna powierzchnia a do obróbki śruby okrętowej Średnica głowicy : ø250 Zastosowana płytka: SECN1904EER Dwuwarstwowy zestaw płytek zapewnia dużą głębokość skrawania. J 06

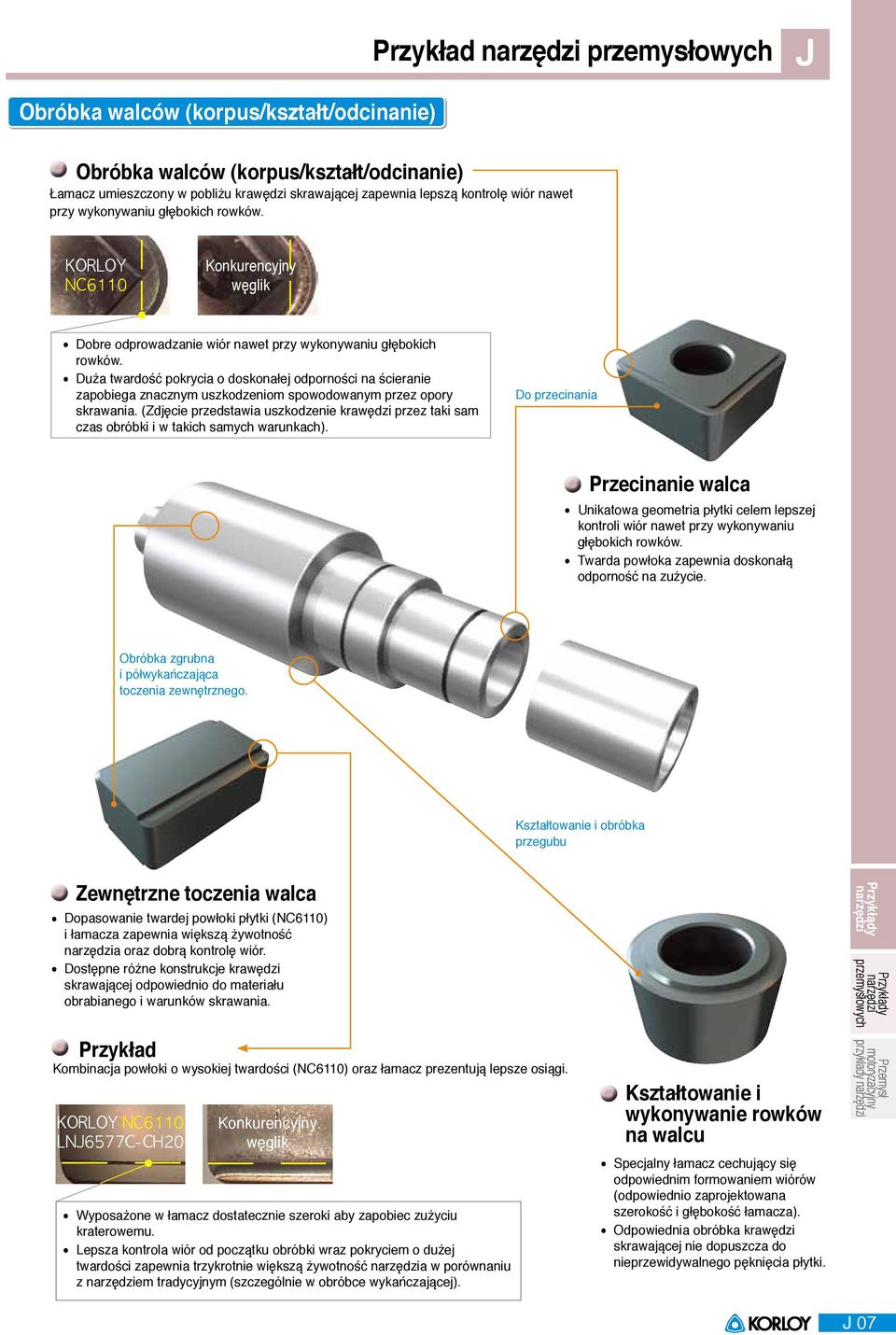

7 Przykład J Obróbka walców (korpus/kształt/odcinanie) Obróbka walców (korpus/kształt/odcinanie) Łamacz umieszczony w pobliżu krawędzi skrawającej zapewnia lepszą kontrolę wiór nawet przy wykonywaniu głębokich rowków. KORLOY NC6110 Konkurencyjny węglik Dobre odprowadzanie wiór nawet przy wykonywaniu głębokich rowków. Duża twardość pokrycia o doskonałej odporności na ścieranie zapobiega znacznym uszkodzeniom spowodowanym przez opory skrawania. (Zdjęcie przedstawia uszkodzenie krawędzi przez taki sam czas obróbki i w takich samych warunkach). Do przecinania Przecinanie walca Unikatowa geometria płytki celem lepszej kontroli wiór nawet przy wykonywaniu głębokich rowków. Twarda powłoka zapewnia doskonałą odporność na zużycie. Obróbka zgrubna i półwykańczająca toczenia zewnętrznego. Kształtowanie i obróbka przegubu Zewnętrzne toczenia walca Dopasowanie twardej powłoki płytki (NC6110) i łamacza zapewnia większą żywotność a oraz dobrą kontrolę wiór. Dostępne różne konstrukcje krawędzi skrawającej odpowiednio do materiału obrabianego i warunków skrawania. Przykład Kombinacja powłoki o wysokiej twardości (NC6110) oraz łamacz prezentują lepsze osiągi. KORLOY NC6110 LNJ6577C-CH20 Konkurencyjny węglik Wyposażone w łamacz dostatecznie szeroki aby zapobiec zużyciu kraterowemu. Lepsza kontrola wiór od początku obróbki wraz pokryciem o dużej twardości zapewnia trzykrotnie większą żywotność a w porównaniu z em tradycyjnym (szczególnie w obróbce wykańczającej). Kształtowanie i wykonywanie rowków na walcu Specjalny łamacz cechujący się odpowiednim formowaniem wiórów (odpowiednio zaprojektowana szerokość i głębokość łamacza). Odpowiednia obróbka krawędzi skrawającej nie dopuszcza do nieprzewidywalnego pęknięcia płytki. Przykłądy motoryzacyjny przykłady J 07

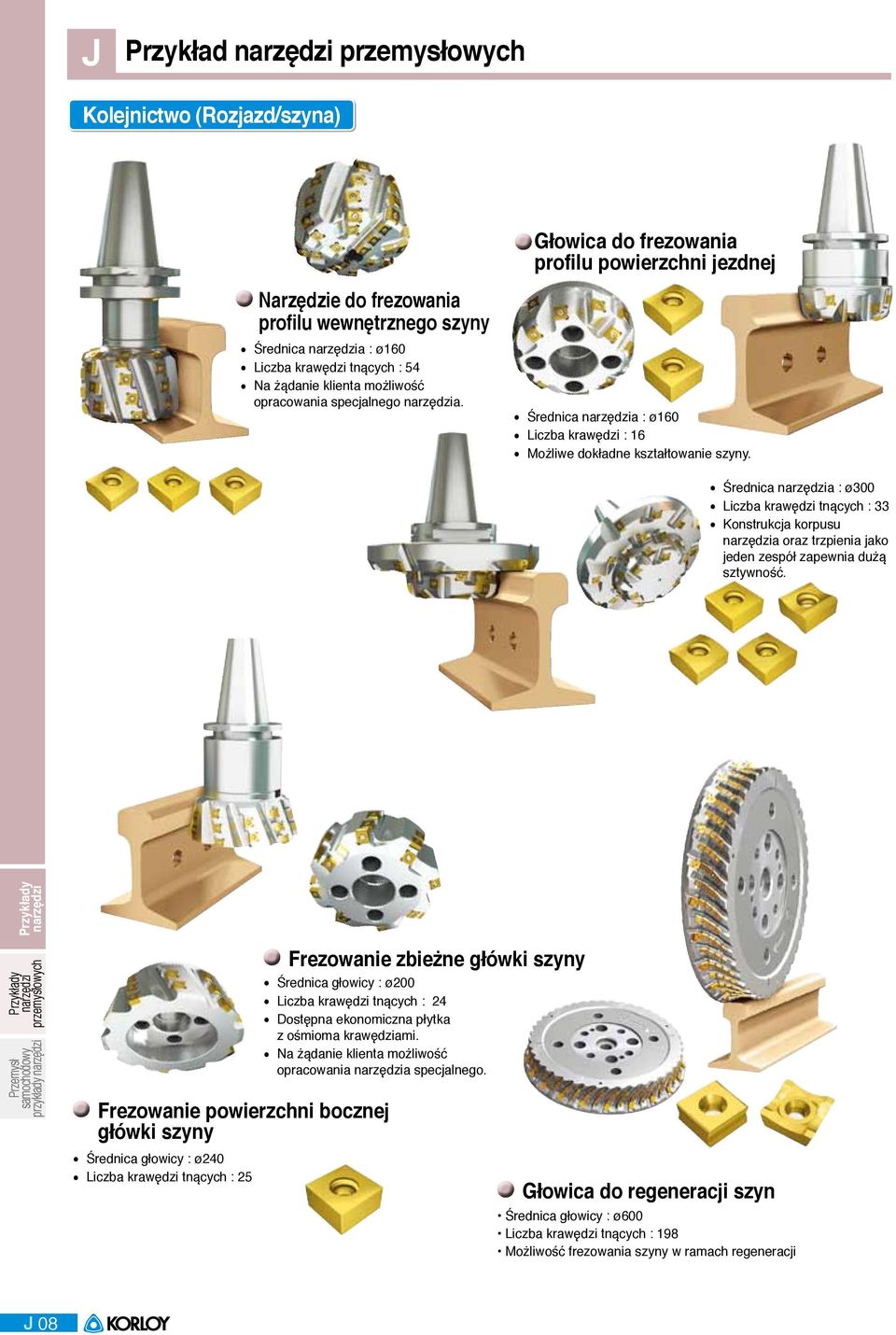

8 J Przykład Kolejnictwo (Rozjazd/szyna) Narzędzie do frezowania profilu wewnętrznego szyny Średnica a : ø160 Liczba krawędzi tnących : 54 Na żądanie klienta możliwość opracowania specjalnego a. Głowica do frezowania profilu powierzchni jezdnej Średnica a : ø160 Liczba krawędzi : 16 Możliwe dokładne kształtowanie szyny. Średnica a : ø300 Liczba krawędzi tnących : 33 Konstrukcja korpusu a oraz trzpienia jako jeden zespół zapewnia dużą sztywność. samochodowy przykłady Frezowanie zbieżne główki szyny Średnica głowicy : ø200 Liczba krawędzi tnących : 24 Dostępna ekonomiczna płytka z ośmioma krawędziami. Na żądanie klienta możliwość opracowania a specjalnego. Frezowanie powierzchni bocznej główki szyny Średnica głowicy : ø240 Liczba krawędzi tnących : 25 Głowica do regeneracji szyn Średnica głowicy : ø600 Liczba krawędzi tnących : 198 Możliwość frezowania szyny w ramach regeneracji J 08

9 Przykład J Kolejnictwo (koła) Narzędzia typu LNUX do obróbki kół kolejowych (regeneracja) Materiał : SSW2. ø920~1000 Parametry obróbki : vc=78m/min (13~18min^1) fn=1.0mm/obr., ap=3~4mm Płytka : LNUX TM Gatunek: NC3015 Wynik: dobre odprowadzanie wiór stabilna konstrukcja oraz długa żywotność a. LNUX TF Do lekkiej obróbki, generuje niskie opory skrawania. Płytka RCMX do obróbki koła kolejowego Materiał: SSW2. ø840 Płytka: RCMX3209M0-SL Gatunek: NC3015 Parametry obróbki: vc=55~100m/min, fn=1.0~1.5mm/obr., ap=1.0~6.0mm Wynik: dobre odprowadzanie wiór stabilna konstrukcja oraz długa żywotność a. LNUX TM Odpowiednia konstrukcja do ogólnego zastosowania, mocna krawędź skrawająca z dobrym formowaniem wiór (pierwszy wybór). Sposób obróbki A B C Płytka LNUX TF/TM LNUX /22 Gatunek NC3015 NC3015 Parametry obróbki Zmniejszyć prędkość na części głębokiej A. Zwiększyć prędkość celem dobrego odprowadzania wiór. Łamacz VT Mocna konstrukcja łamacza zapewnia doskonałą udarność. Mocny łamacz wiór zapewnia doskonałą udarność. SNMM typ B A C Przykłądy B Łamacz SL Specjalny łamacz do różnorodnych zastosowań. Właściwa kontrola wiór oraz długa żywotność a. Łamacz SB Lepsza kontrola wiór przy obróbce na mniejszych głębokościach. Łamacz B Konstrukcja do obróbki zgrubnej o mocnej krawędzi i długiej żywotności a. Łamacz TM Łamacz do obróbki półwykańczającej i wykańczającej, odpowiednia jakość powierzchni i bardzo dobra odporność na zużycie. Sposób obróbki Zastosowana płytka Oprawka Płytka Gatunek A B C PSDNN5050-U25 SNMM GH NC3015 PRDCN5050-U32 PRGCN5050-U32 RCMX3209MO-SL NC3015 PSSNR5050-S25 SNMM VT NC3015 motoryzacyjny przykłady J 09

10 J Przykład produkcji rur (frezowanie boków) Ukosowanie X Ukosowanie po obu stronach blachy stalowej do spawania spoiną czołową na 1/2V. Zastosowany system mocujący z klinem ustalającym do tego a gwarantuje jego długą żywotność oraz dużą siłę zacisku. Obróbka na I Ukosowanie po obu stronach blachy stalowej do spawania spoiną czołową na 1/2V lub spoiną płaską. Różnorodność płytek (z łamaczem lub bez) dostępna w zależności od warunku skrawania klienta. A-❶ A-❷ A-❸ B-❶ B-❷ B-❸ Obróbka na Y Ukosowanie po obu stronach blachy stalowej do spawania spoiną czołową na 1/2V lub spoiną płaską. Szeroki rowek wiórowy a zapewnia długą żywotność dzięki ograniczonemu stykaniu się wiór z korpusem a. samochodowy przykłady Obróbka specjalna Specjalna konstrukcja a odpowiednio do boku obrabianego materiału dostępna na żądanie klienta. J 10

11 Przykład J produkcji rur (obróbka spawu / przecinanie / fazowanie) Płytka do obróbki spawu: zewnętrzna Narzędzie do obróbki stopionego materiału spoiny na zewnątrz rury. Ekonomiczne e dzięki zastosowaniu kwadratowej płytki wykorzystującej cztery krawędzie skrawające. Gatunek: NC3030 Płytka do obróbki spawu: wewnętrzna Narzędzie do obróbki stopionego materiału spoiny na zewnątrz rury. Gatunek: CX1222 Metoda pracy Zakres zastosowania Zastosowana płytka Głowica Wewn. Zewn. Do zewnętrznej obróbki spawu. SDMX80-R / SEGW54-R SNMG R / SNMN1207(SUN452)- R SNMN1507(SNU552)- R / SOET SEGX2509-R Specjalna Do wewnętrznej obróbki spawu. AR (AC) / SF R- Przykłądy Narzędzie do fazowania Narzędzie do fazowania odciętej części rury. Na żądanie klienta możliwość zaprojektowania specjalnego kąta fazowania. Koncepcja kosztowo-efektywna: płytka trójkątna lub kwadratowa dwustronna daje od 6-8 efektywnych krawędzi skrawających. Gatunek : NCM325, PC3500 motoryzacyjny przykłady J 11

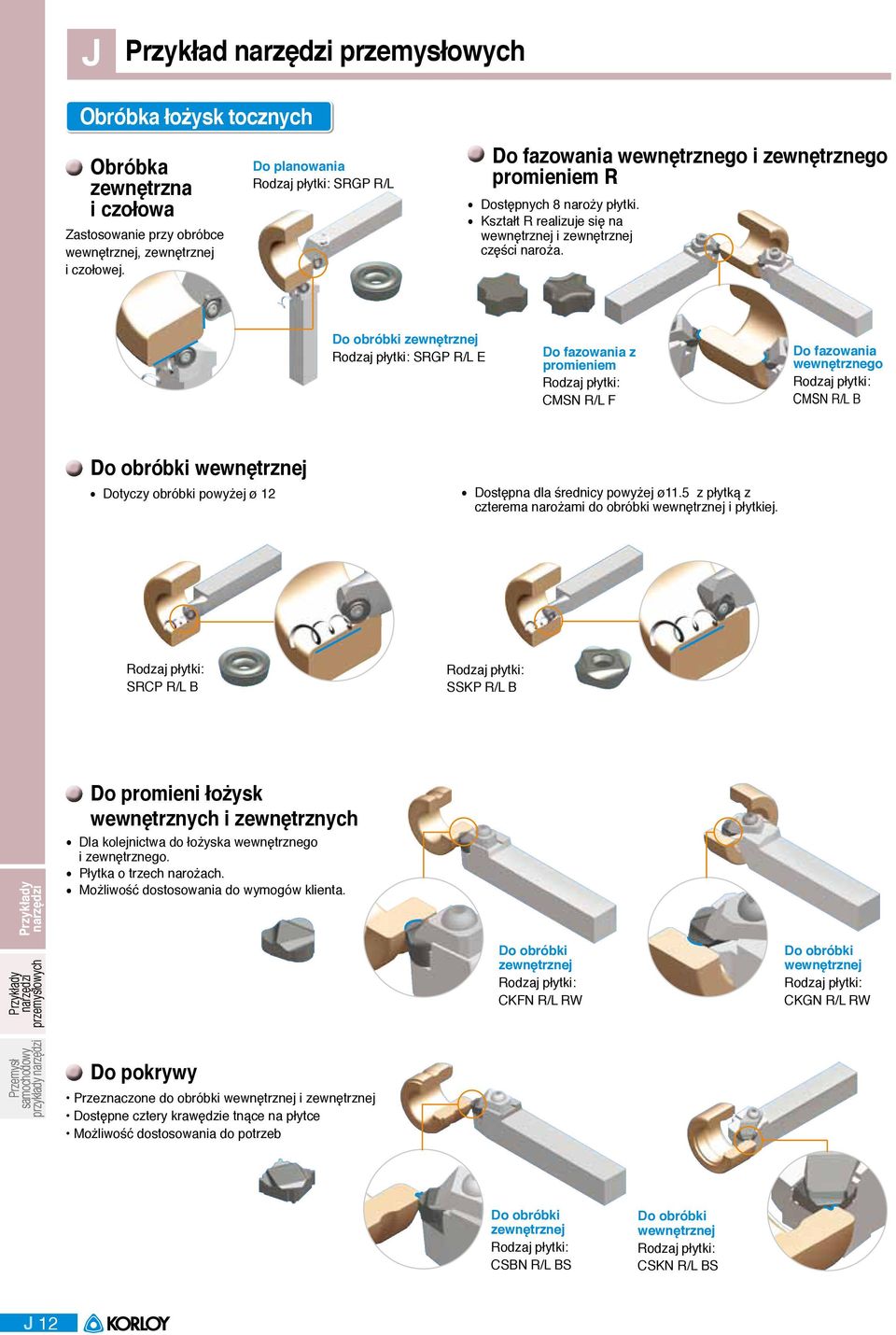

12 J Przykład Obróbka łożysk tocznych Obróbka zewnętrzna i czołowa Zastosowanie przy obróbce wewnętrznej, zewnętrznej i czołowej. Do planowania Rodzaj płytki: SRGP R/L Do fazowania wewnętrznego i zewnętrznego promieniem R Dostępnych 8 naroży płytki. Kształt R realizuje się na wewnętrznej i zewnętrznej części naroża. Do obróbki zewnętrznej Rodzaj płytki: SRGP R/L E Do fazowania z promieniem Rodzaj płytki: CMSN R/L F Do fazowania wewnętrznego Rodzaj płytki: CMSN R/L B Do obróbki wewnętrznej Dotyczy obróbki powyżej ø 12 Dostępna dla średnicy powyżej ø11.5 z płytką z czterema narożami do obróbki wewnętrznej i płytkiej. Rodzaj płytki: SRCP R/L B Rodzaj płytki: SSKP R/L B Do promieni łożysk wewnętrznych i zewnętrznych Dla kolejnictwa do łożyska wewnętrznego i zewnętrznego. Płytka o trzech narożach. Możliwość dostosowania do wymogów klienta. Do obróbki zewnętrznej Rodzaj płytki: CKFN R/L RW Do obróbki wewnętrznej Rodzaj płytki: CKGN R/L RW samochodowy przykłady Do pokrywy Przeznaczone do obróbki wewnętrznej i zewnętrznej Dostępne cztery krawędzie tnące na płytce Możliwość dostosowania do potrzeb Do obróbki zewnętrznej Rodzaj płytki: CSBN R/L BS Do obróbki wewnętrznej Rodzaj płytki: CSKN R/L BS J 12

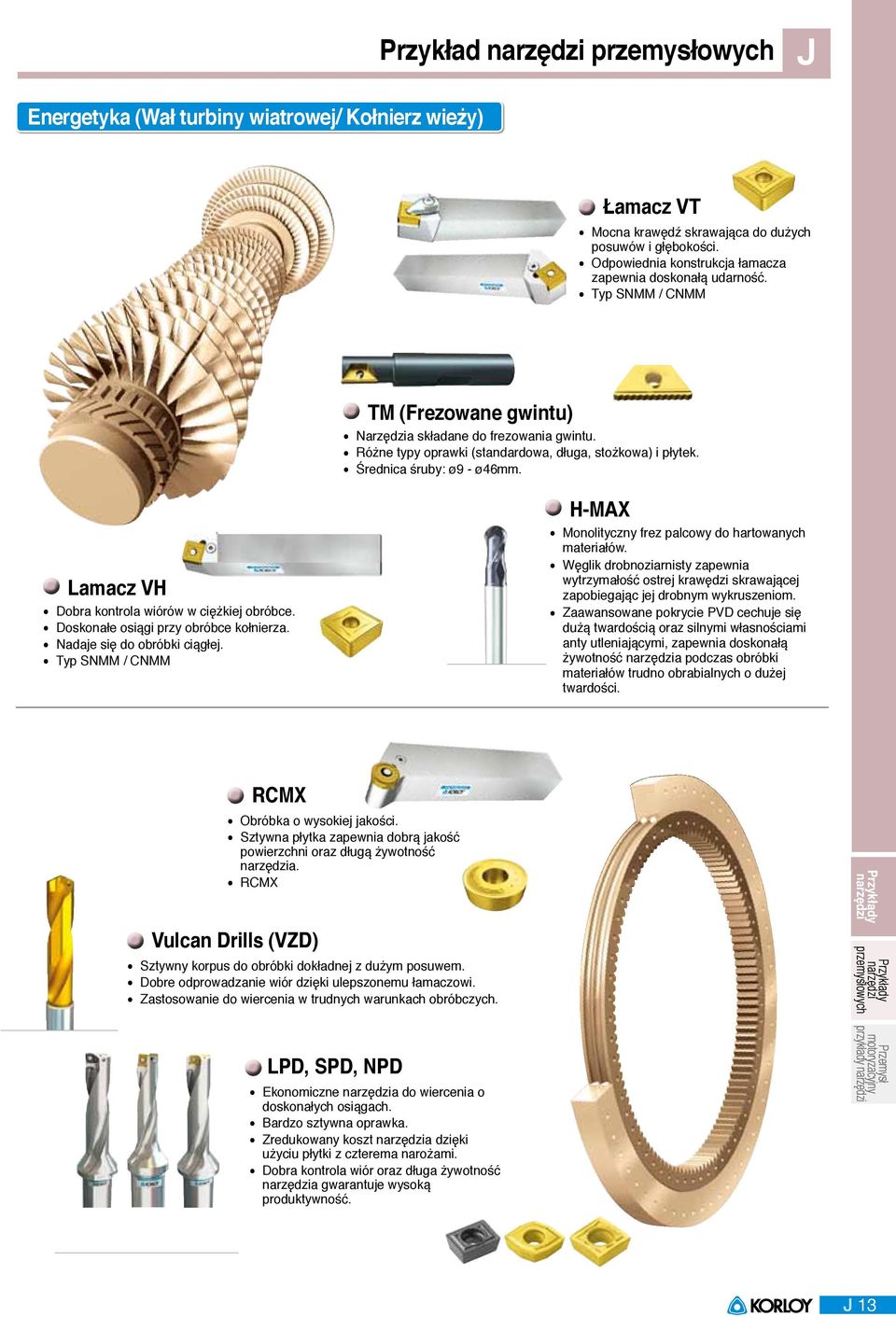

13 Przykład J Energetyka (Wał turbiny wiatrowej/ Kołnierz wieży) Łamacz VT Mocna krawędź skrawająca do dużych posuwów i głębokości. Odpowiednia konstrukcja łamacza zapewnia doskonałą udarność. Typ SNMM / CNMM TM (Frezowane gwintu) Narzędzia składane do frezowania gwintu. Średnica śruby: ø9 - ø46mm. Różne typy oprawki (standardowa, długa, stożkowa) i płytek. Lamacz VH Dobra kontrola wiórów w ciężkiej obróbce. Doskonałe osiągi przy obróbce kołnierza. Nadaje się do obróbki ciągłej. Typ SNMM / CNMM H-MAX Monolityczny frez palcowy do hartowanych materiałów. Węglik drobnoziarnisty zapewnia wytrzymałość ostrej krawędzi skrawającej zapobiegając jej drobnym wykruszeniom. Zaawansowane pokrycie PVD cechuje się dużą twardością oraz silnymi własnościami anty utleniającymi, zapewnia doskonałą żywotność a podczas obróbki materiałów trudno obrabialnych o dużej twardości. RCMX Obróbka o wysokiej jakości. Sztywna płytka zapewnia dobrą jakość powierzchni oraz długą żywotność a. RCMX Vulcan Drills (VZD) Sztywny korpus do obróbki dokładnej z dużym posuwem. Dobre odprowadzanie wiór dzięki ulepszonemu łamaczowi. Zastosowanie do wiercenia w trudnych warunkach obróbczych. LPD, SPD, NPD Ekonomiczne a do wiercenia o doskonałych osiągach. Bardzo sztywna oprawka. Zredukowany koszt a dzięki użyciu płytki z czterema narożami. Dobra kontrola wiór oraz długa żywotność a gwarantuje wysoką produktywność. Przykłądy motoryzacyjny przykłady J 13

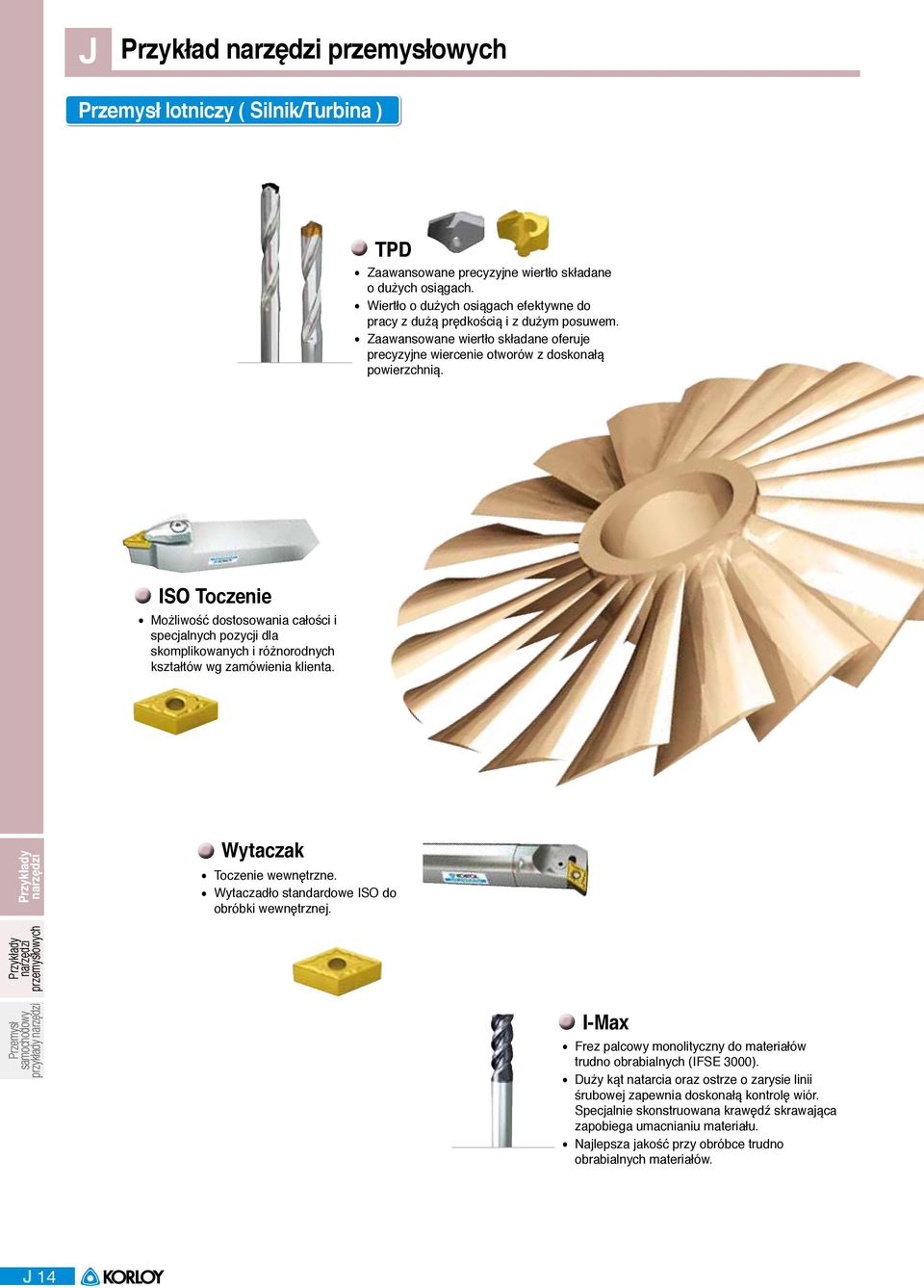

14 J Przykład lotniczy ( Silnik/Turbina ) TPD Zaawansowane precyzyjne wiertło składane o dużych osiągach. Wiertło o dużych osiągach efektywne do pracy z dużą prędkością i z dużym posuwem. Zaawansowane wiertło składane oferuje precyzyjne wiercenie otworów z doskonałą powierzchnią. ISO Toczenie Możliwość dostosowania całości i specjalnych pozycji dla skomplikowanych i różnorodnych kształtów wg zamówienia klienta. Wytaczak Toczenie wewnętrzne. Wytaczadło standardowe ISO do obróbki wewnętrznej. samochodowy przykłady I-Max Frez palcowy monolityczny do materiałów trudno obrabialnych (IFSE 3000). Duży kąt natarcia oraz ostrze o zarysie linii śrubowej zapewnia doskonałą kontrolę wiór. Specjalnie skonstruowana krawędź skrawająca zapobiega umacnianiu materiału. Najlepsza jakość przy obróbce trudno obrabialnych materiałów. J 14

15 Przykład J Rich Mill Zwiększoną ilość krawędzi oraz doskonała żywotność a dzięki 8 krawędziom skrawającym. Płynność obróbki przy niskich oporach skrawania dzięki unikatowej geometrii oraz dużemu kątowi natarcia krawędzi skrawającej, dzięki czemu uzyskuje się doskonałą żywotność a. MSD Długa żywotność a dzięki odpowiednim zabezpieczającym materiałom. Dobra kontrola wiór dzięki odpowiedniemu rowkowi wiórowemu. Zmniejszone wykruszanie oraz zwiększona zdolność obróbcza dzięki odpowiedniemu płynnemu kształtowi płytki. Zwiększona udarność oraz smarowność dzięki zastosowaniu powłoki PVD K Black na podłożu o bardzo drobnym ziarnie. Laser Mill Wielofunkcyjny składany frez palcowy. Niezwykle twarda płytka zapewnia długą trwałość a. Łatwe i proste mocowanie płytki za pomocą jednej śruby. Doskonała jakość obróbki wykańczającej dzięki dokładnej tolerancji. Przykłądy H-Max Monolityczny frez palcowy do twardych materiałów. Bardzo drobny węglik zapewnia wytrzymałość ostrej krawędzi skrawającej zapobiegając niewielkim wykruszeniom krawędzi. Zaawansowane pokrycie PVD o dużej twardości i dużej odporności na utlenianie zapewnia doskonałą żywotność a podczas obróbki trudno obrabialnych materiałów o dużej twardości. motoryzacyjny przykłady J 15

16 J Przykład lotniczy (Podwozie / Akcesoria ) HRM Double Wysoko efektywne i ekonomiczne e wykorzystujące płytkę dwustronną. Narzędzie ekonomiczne dzięki wykorzystaniu dwustronnej płytki posiadającej 6 krawędzi skrawających. Płynne skrawanie dzięki zastosowaniu płytki o dużym kącie natarcia ostrej krawędzi skrawającej. MGT Do frezowania rowków, do toczenia, profilowania, odcinania. Wielofunkcyjne e do frezowania rowków pokrywa duży zakres szerokości. Zaawansowany łamacz. Pro-X Mill Szybkie e do frezowania aluminium. Unikatowy system mocowania płytki zapewnia pewne jej mocowanie. Lustrzana powierzchnia oraz duży kąt natarcia płytki zapewnia doskonałą obrabianą powierzchnię dzięki zmniejszonym oporom skrawania oraz narostom. Gatunek: H01 samochodowy przykłady SSEA Fez palcowy monolityczny z węglika do obróbki aluminium. Zaawansowana geometria freza palcowego zapobiega narostom. Doskonałej jakości obrabiana powierzchnia. Dostępne frezy palcowe z powłoką DLC. Titanium Fotografia: KPC Inc. J 16

17 Przykład J LPD, SPD, NPD Ekonomiczne a do wiercenia o doskonałych osiągach. Oprawka o dużej sztywności. Ekonomiczne e dzięki zastosowaniu płytki o czterech narożach. Dobra kontrola wiór i żywotność a zapewniająca dużą produktywność. Gatunek PC9530, H01 MLD (Mach Long Drill) Bezpośrednie wiercenie bez pośrednich operacji (wiercenie stopniowe) ponad 20xD. Szeroki rowek wiórowy na wiertle zapewnia efektywną kontrolę wiór. Specjalnej konstrukcji sztywny korpus gwarantuje płynne wiercenie bez uginania się wiertła. Alpha Mill Wielofunkcyjne e do frezowania. Szerokie pokrycie operacji frezowania dzięki różnorodności frezów i płytek. Trójwymiarowy łamacz zapewnia płynność skrawania. Przykłądy Narzędzia z wlutowanym ostrzem Zastosowany duży kąt spirali (powyżej 40 stopni) umożliwia uzyskania dobrej ostrości. Dostępność szybkościowego frezowania dzięki zmniejszonej temperaturze roboczej. Przewidywana długa żywotność a dzięki użyciu hartowanych węglików. Ekonomiczne zgrzewane e umożliwia dwu-, trzykrotne przeszlifowywanie. motoryzacyjny przykłady J 17

18 J Przykład Noże rozcinające Zastosowanie Do taśm video Do taśm audio Do taśm magnetycznych Do blachy mosiężnej, baterii Wybór Górny nóż tnący : Grubość : ±0.01~0.02mm Dolny nóż tnący : Grubość : ±0.001mm Płaskość : poniżej mm Płaskość chropowatość powierzchni : poniżej 0.05S Przykład obróbki Płaski + Płaski Kątowe + Płaski Kątowe + Kątowe Wklęsły + Płaski Górny nóż tnący Polerowanie: 0,05S Materiał Dolny nóż tnący Przeciągacz Zastosowanie Zamówienie Przeciągacze zastosowane do obróbki panewki wału korbowego samochodu. - Oznaczenie do Żeliwa : KL d d T - Oznaczenie do Aluminium : AL d d T : AL d d T α (Jeśli nie podano żadnego kąta, α= 30 o ) Do Żeliwa (KL) Polerowane 0,05S Do Aluminium (AL) Polerowane 0,05S samochodowy przykłady Przeciągacz Zastosowanie jednego a złożonego z 3-5 frezów w uchwycie. J 18

19 Przykład J Płytka do kół pasowych wykonana na zamówienie klienta Oznaczenie : DF356-3B Oznaczenie : DF356-4B Oznaczenie : DF356-5A Przykłądy Oznaczenie : VF13M522 Oznaczenie : UF320 motoryzacyjny przykłady J 19

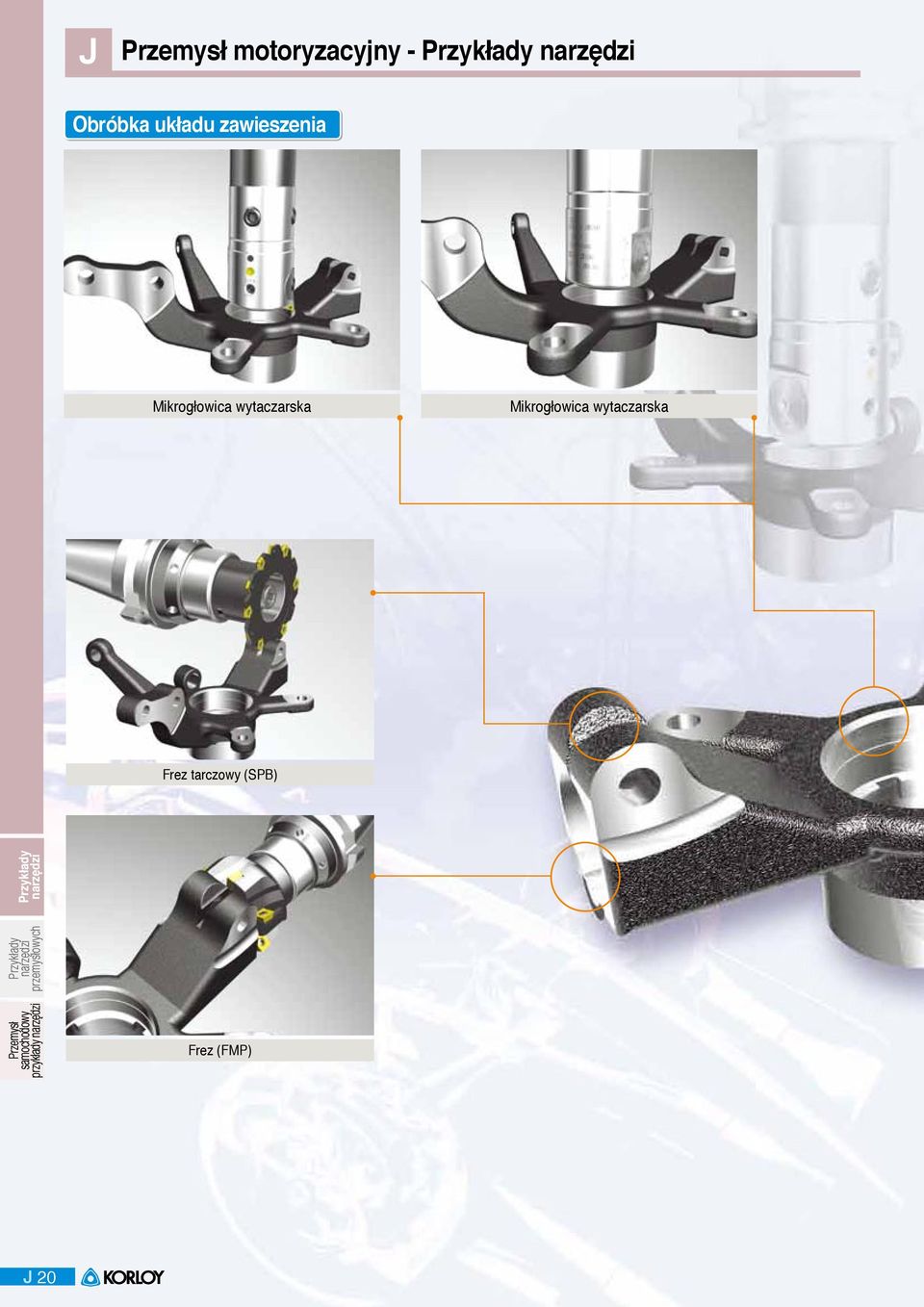

20 J 툴링사례 motoryzacyjny - Obróbka układu zawieszenia Mikrogłowica wytaczarska Mikrogłowica wytaczarska Frez tarczowy (SPB) samochodowy przykłady Frez (FMP) J 20

21 motoryzacyjny - 툴링사례 J Mach Drill Zespół frezów tarczowych Zespół frezów tarczowych Przykłądy Frez (FMP) motoryzacyjny przykłady Wiertło stopniowe Wiertło (SPD) J 21

22 J 툴링사례 motoryzacyjny - Obróbka układu hamulcowego Wiertło Wiertło samochodowy przykłady Frez boczny J 22

23 motoryzacyjny - 툴링사례 J Obróbka układu hamulcowego Frez boczny Frez boczny Przykłądy motoryzacyjny przykłady J 23

24 J 툴링사례 motoryzacyjny - Obróbka korbowodów Wiercenie Rich Mill (RM4) Frez boczny samochodowy przykłady Frez boczny Rich Mill (RM4) J 24

25 motoryzacyjny - 툴링사례 J Rich Mill (RM8) Wiertło (SPD) Wiertło stopniowe Przykłądy motoryzacyjny przykłady Wiertło J 25

26 J 툴링사례 motoryzacyjny - Obróbka bloku silnika Obróbka zgrubna bloku silnika Płytki 8-mio krawędziowe Obróbka wykańczająca Obróbka otworów głowicą Alpha Mill samochodowy przykłady Rozwiertak stopniowany Obróbka gniazd łożysk wału korbowego Obróbka gniazd łożysk wału korbowego J 26

27 motoryzacyjny - 툴링사례 J Obróbka zgrubna cylindrów Obróbka boczna bloków - Cube Couple Mill Wysoka prędkość skrawania Niewielka masa a (korpus z aluminium) Przykłądy Zespół frezów do obróbki powierzchni bocznych motoryzacyjny przykłady Zespół frezów do obróbki powierzchni bocznych J 27

28 J 툴링사례 motoryzacyjny - Obróbka głowic silników Obróbka zgrubna oraz wykańczająca górnej części głowicy Płytki z węglika oraz PCD, wysokie prędkości skrawania Obróbka zgrubna i wykańczająca - Aluminiowa głowica Głowica idealna do pracy z wysokimi prędkościami skrawania dzięki aluminiowej budowie 50% mniejsza masa od standardowej głowicy metalowej. Rozwiertak stopniowany samochodowy przykłady Rozwiertak prosty Obróbka zgrubna i wykańczająca dolnej części głowicy Płytki z węglika oraz PCD Obróbka gniazda łożyska wałka rozrządu Stabilna obróbka przy wysokich prędkościach skrawania J 28
