1 Narzędzia do obróbki PVC aluminium i stali Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a

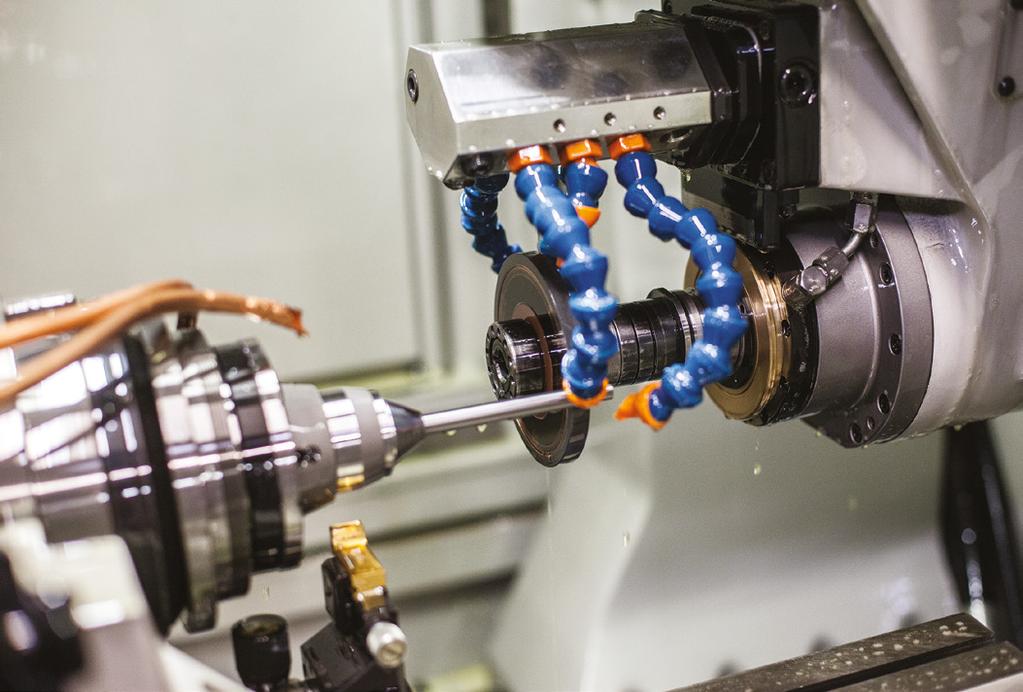

2 Produkujemy narzędzia o983 roku. Frezwid to przede wszystkim różnorodność i ciągły rozwój produkcji. Duża elastyczność w opracowywaniu nowych technologii, wysoka jakość wykonywanych narzędzi oraz krótkie terminy realizacji zadań sprawiły, iż Frezwid stał się liderem w swojej branży. Misją na szej firmy jest produkcja wysokiej jakości narzędzi do obróbki drewna, MDF aluminium i PVC. W naszej ofercie znajdują się między innymi: - frezy trzpieniowe, palcowe, tarczowe - głowice z wymiennymi płytkami - narzędzia diamentowe - piły tarczowe oraz noże strugarskie Poza wymienionymi narzędziami oferujemy również specjalistyczny osprzęt do produkcji stolarki PVC i A. Na szczególna uwagę zasługują frezy do okien PVC, opory do zgrzewarek, prowadnice do cięcia listew przyszybowych, szablony do wiercenia oraz nożyki do ścinania wypływek. Zapewniamy profesjonalny serwis, narzędzi m. in.: -ostrzenie i regenerację - naprawę uszkodzonych narzędzi skrawających Wykonujemy pojedyncze detale oraz partie małoseryjne części maszyn i urządzeń o wysokiej dokładności wykonania. Zlecenia realizujemy w oparciu o dokumentacje Klienta lub opracowaną w naszym biurze konstrukcyjnym. - frezy i głowice do produkcji okien i drzwi Wszelkie znaki towarowe znajdujące się w niniejszym katalogu ofertowym użyte zostały jedynie w celach informacyjnych. Sprzedający oświadcza, że nie ma żadnych szczególnych związków gospodarczych z właścicielami praw do tych znaków towarowych. Zaznacza również, że nie jest ich oficjalnym dystrybutorem. ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 2

3 Poza pozycjami mi wykonujemy narzędzia na indywidualne zamówienie klienta. tel.: (+48) frezy monolityczne HSS Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 3

4 Frezy jednoostrzowe HSS-E 10 HSS Zastosowanie: Przeznaczony do kopiarko-frezarek, frezarek do odwodnień oraz centrów obróbczych CNC Materiał obrabiany: PVC, aluminium, metale nieżelazne Wykonanie: Jednoostrzowy frez spiralny wykonany z wysokiej jakości stali szybkotnącej (HSS-E). Geometria ostrza zapewnia długą żywotność narzędzia oraz wysoką jakość krawędzi powierzchni obrabianych. Na życzenie, istnieje możliwość naniesienia powłoki PVD Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; - długość całkowita; Z - liczba ostrzy; ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 4

5 Frezy jednoostrzowe HSS-E 10 Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; - długość całkowita; Z - liczba ostrzy; Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 5

6 Frezy jednoostrzowe HSS-E (z przewężeniem) 11 HSS Zastosowanie: Przeznaczony do kopiarko-frezarek, frezarek do odwodnień oraz centrów obróbczych CNC Materiał obrabiany: PVC, aluminium, metale nieżelazne Wykonanie: Jednoostrzowy frez spiralny wykonany z wysokiej jakości stali szybkotnącej (HSS-E). Wersja wydłużona z przewężeniem za ostrzem. Geometria ostrza zapewnia długą żywotność narzędzia oraz wysoką jakość krawędzi obrabianych powierzchni. Na życzenie, istnieje możliwość naniesienia powłoki PVD l 2 Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; l2 - długość przewężenia; - długość całkowita; Z - liczba ostrzy; ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 6

7 Frezy jednoostrzowe HSS-E (z przewężeniem) 11 l 2 Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; l2 - długość przewężenia; - długość całkowita; Z - liczba ostrzy; Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 7

8 Frezy dwuostrzowe do odwodnień HSS-E (spiralne) ostrzone jak wiertło 14 HSS Zastosowanie: Przeznaczony do frezowania rowków odwodnieniowych w profilach aluminiowych i PVC Materiał obrabiany: Profile aluminiowe i PVC Wykonanie: Dwuostrzowy frez skrętny wykonany z wysokiej jakości stali szybkotnącej (HSS-E). Czoło narzędzia ostrzone jak wiertło. Na życzenie, istnieje możliwość naniesienia powłoki PVD Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; - długość całkowita; Z - liczba ostrzy; Frezy dwuostrzowe do odwodnień HSS-E (spiralne) 15 HSS Zastosowanie: Przeznaczony do frezowania rowków odwodnieniowych w profilach aluminiowych i PVC. Materiał: Profile aluminiowe i PVC Wykonanie: Dwuostrzowy frez skrętny wykonany z wysokiej jakości stali szybkotnącej (HSS-E). Na życzenie, istnieje możliwość naniesienia powłoki PVD Z d1 - średnica robocza; d2 - średnica chwytowa; l1- długość robocza; - długość całkowita; Z - liczba ostrzy; ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 8

9 Frezy dwuostrzowe HSS-E (spiralne) 16 HSS Zastosowanie: Przeznaczone do kopiarko-frezarek, frezarek do odwodnień oraz centrów obróbczych CNC Materiał obrabiany: PVC, aluminium, metale nieżelazne Wykonanie: Dwuostrzowy frez skrętny wykonany z wysokiej jakości stali szybkotnącej (HSS-E). Specjalna geometria ostrza zapewnia stabilną pracę i wysoką jakość obrabianej powierzchni. Na życzenie, istnieje możliwość naniesienia powłoki PVD l 2 Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; l2 - długość przewężenia; - długość całkowita; Z - liczba ostrzy; Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 9

10 Frezy dwuostrzowe HSS-E pod zasuwnicę (proste) 17 HSS Zastosowanie: Frezowanie rowków pod zasuwnice w profilach okiennych PVC Materiał obrabiany: Profile PVC Wykonanie: Dwuostrzowy frez prosty wykonany z wysokiej jakości stali szybkotnącej (HSS-E). Geometria czoła narzędzia umożliwia wykonywanie krótkich operacji wiercenia. Na życzenie, istnieje możliwość naniesienia powłoki PVD Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; - długość całkowita; Z - liczba ostrzy; ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 10

11 Frezy stopniowe HSS-E do frezarko-kopiarek Rotox 18 HSS Zastosowanie: Frez dedykowany do frezarko-kopiarek ROTOX Materiał obrabiany: Profile PVC Wykonanie: Dwustopniowy frez spiralny wykonany z wysokiej jakości stali szybkotnącej (HSS-E). Na życzenie, istnieje możliwość naniesienia powłoki PVD d 3 R Z - P ,5 17, P ,5 17, ,5 17, P ,5 17, d1 - średnica robocza; d2 - średnica robocza; d3 - średnica chwytowa; l1 - długość robocza; - długość całkowita; Z - liczba ostrzy; Frezy do odwodnień HSS z gwintem wewnętrznym 19 HSS Zastosowanie: Przeznaczony do frezowania rowków odwodnieniowych w profilach PVC z wykorzystaniem ręcznych frezarek Materiał obrabiany: Profile PVC Wykonanie: Jednoostrzowy frez prosty wykonany z wysokiej jakości stali szybkotnącej (HSS-E). Mocowanie z gwintem wewnętrznym M10x01 lub M12x1. Na życzenie, istnieje możliwość naniesienia powłoki PVD M M10x M10x M12x1 d1 - średnica robocza; l1 - długość robocza; - długość całkowita; Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 11

12 Frezy czteroostrzowe HSS-E do obróbki zgrubnej (krótkie) 20 HSS Zastosowanie: Frezowanie rowków pod zasuwnice w profilach stalowych oraz PVC ze wzmocnieniami stalowymi Materiał obrabiany: Stal, profile PVC ze wzmocnieniami stalowymi Wykonanie: Czteroostrzowy frez skrętny do obróbki zgrubnej. Wersja krótka. Łamacze wióra na krawędziach tnących znacznie redukują opory skrawania. Na życzenie, istnieje możliwość naniesienia powłoki PVD l 2 Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; l2 - długość przewężenia; - długość całkowita; Z - liczba ostrzy; ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 12

13 Frezy czteroostrzowe HSS-E do obróbki zgrubnej (długie) 21 HSS Zastosowanie: Frezowanie rowków pod zasuwnice w profilach stalowych oraz PVC ze wzmocnieniami stalowymi Materiał obrabiany: Stal, profile PVC ze wzmocnieniami stalowymi Wykonanie: Czteroostrzowy frez skrętny do obróbki zgrubnej. Wersja długa. Łamacze wióra na krawędziach tnących przyczyniają się do znacznej redukcji oporów skrawania. Na życzenie Klienta, istnieje możliwość naniesienia powłoki PVD l 2 Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; l2 - długość przewężenia; - długość całkowita; Z - liczba ostrzy; Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 13

14 Frezy teowe HSS-E do oczyszczania naroży 22 HSS Zastosowanie: Przeznaczony do oczyszczania wewnętrznych narożników w profilach okiennych PVC Materiał obrabiany: Profile PVC Wykonanie: Trzyostrzowy teowy frez skrętny wykonany z wysokiej jakości stali szybkotnącej (HSS-E). Inne rozmiary i kstałty dostępne na zamówienie.na życzenie, istnieje możliwość naniesienia powłoki PVD Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; - długość całkowita; Z - liczba ostrzy; ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 14

15 Poza pozycjami mi wykonujemy narzędzia na indywidualne zamówienie klienta. tel.: (+48) frezy monolityczne z węglika spiekanego HW Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 15

16 Frezy jednoostrzowe HW monolit 30 VHM Zastosowanie: Przeznaczony do centrów obróbczych CNC Materiał obrabiany: PVC, aluminium, metale nieżelazne Wykonanie: Jednoostrzowy frez spiralny wykonany w całości z węglika spiekanego. Specjalna geometria ostrza pozwala uzyskać bardzo niskie opory skrawania oraz efektywną ewakucaję wiórów. Na życzenie, istnieje możliwość naniesienia powłoki PVD Z , d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; - długość całkowita; Z - liczba ostrzy; ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 16

17 Frezy jednoostrzowe HW monolit 30 Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; - długość całkowita; Z - liczba ostrzy; Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 17

18 Frezy jednoostrzowe HW monolit (z przewężeniem) 31 VHM Zastosowanie: Przeznaczony do centrów obróbczych CNC Materiał obrabiany: PVC, aluminium, metale nieżelazne Wykonanie: Jednoostrzowy frez spiralny wykonany w całości z węglika spiekanego. Wersja wydłużona z przewężeniem za ostrzem. Specjalna geometria ostrza pozwala uzyskać bardzo niskie opory skrawania oraz efektywną ewakucaję wiórów. Na życzenie, istnieje możliwość naniesienia powłoki PVD d 3 l 2 Z , , , , , , , , , , , , , , , d1 - średnica robocza; d2 - średnica chwytowa; d3 - średnica chwytowa; l1 - długość robocza; l2 - długość przewężenia; - długość całkowita; Z - liczba ostrzy; ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 18

19 Frezy jednoostrzowe HW monolit (z przewężeniem) 31 d 3 l 2 Z , , , , , , , d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; l2 - długość przewężenia; - długość całkowita; Z - liczba ostrzy; Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 19

20 Frezy dwuostrzowe HW monolit (spiralne) 32 VHM Zastosowanie: Przeznaczony do centrów obróbczych CNC Materiał obrabiany: PVC, aluminium, metale nieżelazne Wykonanie: Dwuostrzowy frez skrętny wykonany w całości z węglika spiekanego. Specjalna geometria ostrza zapewnia stabilną pracę i gwarantujący wysoką jakość obrabianej powierzchni. Na życzenie Klienta, istnieje możliwość naniesienia powłoki PVD l 2 Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; l2 - długość przewężenia; - długość całkowita; Z - liczba ostrzy; ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 20

21 Frezy jednoostrzowe do odwodnień HW monolit (spiralne) ostrzone jak wiertło 33 VHM Zastosowanie: Przeznaczony do centrów obróbczych CNC Materiał obrabiany: Stal, profile PVC ze wzmocnieniami stalowymi Wykonanie: Jednoostrzowy frez spiralny wykonany z w całości z węglika spiekanego. Czoło narzędzia ostrzone jak wiertło. Specjalna geometria ostrza pozwala uzyskać bardzo niskie opory skrawania oraz efektywną ewakucaję wiórów. Na życzenie, istnieje możliwość naniesienia powłoki PVD l 2 Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; l2 - długość przewężenia; - długość całkowita; Z - liczba ostrzy; Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 21

22 Frezy dwuostrzowe do odwodnień HW monolit (spiralne), ostrzone jak wiertło 34 VHM Zastosowanie: Przeznaczony do frezowania rowków odwodnieniowych w profilach aluminiowych i PVC Materiał obrabiany: Profile aluminiowe i PVC Wykonanie: Dwuostrzowy frez skrętny wykonany w całości z węglika spiekanego. Czoło narzędzia ostrzone jak wiertło. Na życzenie, istnieje możliwość naniesienia powłoki PVD Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; - długość całkowita; Z - liczba ostrzy; ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 22

23 Frezy dwuostrzowe HW monolit (spiralne), dwustopniowe 35 VHM Zastosowanie: Przeznaczony do frezowania rowków odwodnieniowych w profilach aluminiowych i PVC Materiał obrabiany: Profile PVC Wykonanie: Dwustopniowy, dwuostrzowy frez skrętny wykonany w całości z węglika spiekanego. Na życzenie Klienta, istnieje możliwość naniesienia powłoki PVD d 3 l 2 Z , , , , d1 - średnica robocza; d2 - średnica chwytowa; d3 - średnica chwytowa; l1 - długość robocza; l2 - długość przewężenia; - długość całkowita; Z - liczba ostrzy; Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 23

24 Frezy teowe HW monolit do oczyszczania naroży 36 VHM Zastosowanie: Przeznaczony do oczyszczania wewnętrznych narożników w profilach okiennych PVC Materiał obrabiany: Profile PVC Wykonanie: Trzyostrzowy teowy frez skrętny wykonany w całości z węglika spiekanego. Inne rozmiary i kstałty dostępne na zamówienie. Na życzenie Klienta, istnieje możliwość naniesienia powłoki PVD Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; - długość całkowita; Z - liczba ostrzy; ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 24

25 Frezy jednoostrzowe HW (monolit) 37 VHM Zastosowanie: Przeznaczony do centrów obróbczych CNC Materiał obrabiany: Aluminium, metale nieżelazne Wykonanie: Jednoostrzowy frez spiralny wykonany w całości z węglika spiekanego. Polerowana powierzchnia natarcia i przyłożenia. Specjalna geometria ostrza pozwala uzyskać bardzo niskie opory skrawania oraz efektywną ewakucaję wiórów l 2 Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; l2 - długość przewężenia; - długość całkowita; Z - liczba ostrzy; Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 25

26 Frezy trzyostrzowe HW monolit (spiralne) 38 VHM Zastosowanie: Przeznaczony do frezowania przekrojów profili PVC w maszynach do kształtowego, bezwypływkowego łączenia profili. Materiał obrabiany: Profile PVC Wykonanie: Trzyostrzowy frez skrętny wykonany w całości z węglika spiekanego. Na życzenie Klienta, istnieje możliwość naniesienia powłoki PVD Code Obroty Z Z3-6/5-30P P 3 Z3-6/ d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; - długość całkowita; Z - liczba ostrzy; ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 26

27 Poza pozycjami mi wykonujemy narzędzia na indywidualne zamówienie klienta. tel.: (+48) frezy monolityczne HW ze stalową częścią chwytową (ST-HW) Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 27

28 Frezy jednoostrzowe do odwodnień ST-HW (spiralne), stalowy uchwyt 8 50 ST HW Zastosowanie: Przeznaczony do kopiarko-frezarek, frezarek do odwodnień oraz centrów obróbczych CNC Materiał obrabiany: PVC, aluminium, metale nieżelazne Wykonanie: Jednoostrzowy frez spiralny z ostrzem z węglika spiekanego i stalowym uchwytem. Wersja z przewężeniem za ostrzem. Specjalna geometria ostrza pozwala uzyskać bardzo niskie opory skrawania oraz efektywną ewakucaję wiórów l 2 Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; l2 - długość przewężenia; - długość całkowita; Z - liczba ostrzy; ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 28

29 Frezy jednostrzowe do odwodnień ST-HW (spiralne) ostrzone jak wiertło, stalowy uchwyt 8 51 ST HW Zastosowanie: Przeznaczony do kopiarko-frezarek, frezarek do odwodnień oraz centrów obróbczych CNC Materiał obrabiany: PVC, aluminium, metale nieżelazne Wykonanie: Jednoostrzowy frez spiralny z ostrzem z węglika spiekanego i stalowym uchwytem. Czoło narzędzia ostrzone jak wiertło. Wersja z przewężeniem za ostrzem. Specjalna geometria ostrza pozwala uzyskać bardzo niskie opory skrawania oraz efektywną ewakucaję wiórów l 2 Z d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; l2 - długość przewężenia; - długość całkowita; Z - liczba ostrzy; Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 29

30 NOTATKI ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 30

31 Poza pozycjami mi wykonujemy narzędzia na indywidualne zamówienie klienta. tel.: (+48) wiertła HSS Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 31

32 Wiertła HSS-E z pilotem do klamkownicy (prawe) 70 HSS-E Zastosowanie: Wiercenie otworów montazowych pod klamki Materiał obrabiany: Profile PVC ze wzmocenieniami stalowymi, profile aluminiowe Wykonanie: Wiertło do klamkownicy wykonane z wysokiej jakości stali szybkotnącej (HSS-E). Obroty prawe. Wersja z pilotem prowadzącym 6x5. Mocowanie z gwintem zewnętrznym M10. Na życzenie, istnieje możliwość naniesienia powłoki PVD M MR M MR M MR M MR M MR M MR M MR M MR M MR M MR M MR M MR M MR M MR M MR M MR M MR M MR M10 d1 - średnica robocza; l1 - długość robocza; - długość całkowita; ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 32

33 Wiertła HSS-E z pilotem do klamkownicy (lewe) 71 HSS-E Zastosowanie: Wiercenie otworów montazowych pod klamki Materiał obrabiany: Profile PVC ze wzmocenieniami stalowymi, profile aluminiowe Wykonanie: Wiertło do klamkownicy wykonane z wysokiej jakości stali szybkotnącej (HSS-E). Obroty lewe. Wersja z pilotem prowadzącym 6x5. Mocowanie z gwintem zewnętrznym M10. Na życzenie, istnieje możliwość naniesienia powłoki PVD M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M10 d1 - średnica robocza; l1 - długość robocza; - długość całkowita; Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 33

34 Wiertła HSS-E do bez pilota klamkownicy (prawe) 72 HSS-E Zastosowanie: Wiercenie otworów montazowych pod klamki Materiał obrabiany: Profile PVC ze wzmocenieniami stalowymi, profile aluminiowe Wykonanie: Wiertło do klamkownicy wykonane z wysokiej jakości stali szybkotnącej (HSS-E). Obroty prawe. Wersja bez pilota prowadzącego. Mocowanie z gwintem zewnętrznym M10. Na życzenie, istnieje możliwość naniesienia powłoki PVD M MR M MR M MR M MR M MR M MR M MR M MR M MR M MR M MR M MR M10 d1 - średnica robocza; l1 - długość robocza; - długość całkowita; ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 34

35 Wiertła HSS-E bez pilota do klamkownicy (lewe) 73 HSS-E Zastosowanie: Wiercenie otworów montazowych pod klamki Materiał obrabiany: Profile PVC ze wzmocenieniami stalowymi, profile aluminiowe Wykonanie: Wiertło do klamkownicy wykonane z wysokiej jakości stali szybkotnącej (HSS-E). Obroty lewe. Wersja bez pilota prowadzącego. Mocowanie z gwintem zewnętrznym M10. Na życzenie, istnieje możliwość naniesienia powłoki PVD M M M M M M M M M M M M M M M M M M M M M M M M M10 d1 - średnica robocza; l1 - długość robocza; - długość całkowita; Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 35

36 Wiertła HSS-E do klamkownicy uchwyt cylindryczny (prawe) HSS-E Zastosowanie: Wiercenie otworów montazowych pod klamki Materiał obrabiany: Profile PVC ze wzmocenieniami stalowymi, profile aluminiowe Wykonanie: Wiertło do klamkownicy wykonane z wysokiej jakości stali szybkotnącej (HSS-E). Obroty prawe. Wersja z pilotem prowadzącym i uchwytem cylindrycznym. Na życzenie, istnieje możliwość naniesienia powłoki PVD l 2 d CR , CR , CR , CR , d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; l2 - długość przewężenia; - długość całkowita; Wiertła HSS-E do klamkownicy uchwyt cylindryczny (lewe) HSS-E Zastosowanie: Wiercenie otworów montazowych pod klamki Materiał: Profile PVC ze wzmocenieniami stalowymi, profile aluminiowe Wykonanie: Wiertło do klamkownicy wykonane z wysokiej jakości stali szybkotnącej (HSS-E). Obroty lewe. Wersja z pilotem prowadzącym i uchwytem cylindrycznym. Na życzenie, istnieje możliwość naniesienia powłoki PVD l 2 d C , C , C , C , d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; l2 - długość przewężenia; - długość całkowita; ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 36

37 Wiertła HSS do wiercenia w stalowych wzmocnieniach profili okiennych 80 HSS Zastosowanie: Wiercenie otworów w stalowych profilach konstukcyjnych oraz profilach okiennych PVC ze wzmocnieniami stalowym Materiał obrabiany: Stalowe profile konstrukcyjne, profile PVC ze wzmocenieniami stalowymi, profile aluminiowe Wykonanie: Wiertło specjalne do wiercenia otworów w stalowych profilach konstrukcyjnych. Bardzo krótka spirala, zapobiegająca łamaniu się narzędzia. Na życzenie, istnieje możliwość naniesienia powłoki PVD l , , , , , , , d1 - średnica robocza; d2 - średnica chwytowa; l1 - długość robocza; - długość całkowita; Z - liczba ostrzy; Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 37

38 NOTATKI ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 38

39 Poza pozycjami mi wykonujemy narzędzia na indywidualne zamówienie klienta. tel.: (+48) frezy tarczowe HW do CNC frezy piłkowe HSS do cięcia wzmocnień stalowych Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 39

40 Frezy tarczowe HW do oczyszczarek CNC Zastosowanie: Do oczyszczania narożników okiennych po zgrzaniu Materiał obrabiany: Profile PVC Wykonanie: Korpus stalowy, ostrza lutowane z węglika spiekanego HW symbol D B b d z 200 CNC CNC ROTOX 170 z ,6 4, CNC CNC ROTOX 190 z ,6 4, CNC CNC KMW 250 z ,0 6, CNC CNC URBAN 250 z ,0 4, CNC CNC URBAN 250 z ,0 4, CNC CNC GRAF SYNEGRY 275 z ,0 2, CNC CNC GRAF SYNEGRY 300 z ,0 2, D - średnica piły; B - szerokość zęba; b - szerokość korpusu; d - średnica wrzeciona; z - ilość zębów; ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 40

41 Frezy piłkowe HSS do cięcia wzmocnień stalowych Zastosowanie: Do cięcia profili stalowych Materiał obrabiany: Stal Wykonanie: Stal szybkotnąca HSS D B D 133 S 200 2, S 225 2, S 250 2, S 275 3, S 300 3,0 32 D - średnica piły; B - szerokość zęba; d - średnica wrzeciona; Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 41

42 NOTATKI ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 42

43 Poza pozycjami mi wykonujemy narzędzia na indywidualne zamówienie klienta. tel.: (+48) piły tarczowe HW do cięcia PVC i aluminum Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 43

44 Piły tarczowe HW do cięcia PVC i aluminium Zastosowanie: Do cięcia profili pełnych i cienkościennych Materiał obrabiany: Profile PVC, aluminium Wykonanie: Korpus stalowy, ostrza lutowane z węglika spiekanego HW D B b d Kąt natarcia β Rodzaj uzębienia z 012 P 150 2,2 1,6 30 5º GA P 180 2,6 2,0 30-5º neg GA P 200 2,8 2,2 30-6º neg GA P 200 2,2 1,6 30 5º GA P 210 2,6 2,0 30-5º neg GA P 216 2,8 2,2 30-6º neg GA P 225 2,2 1,6 30 5º GA P 230 2,6 2,0 30-5º neg GA P 250 3,0 2,4 30-5º neg GA P 250 2,8 2,2 30 5º GA P 250 3,2 2,6 30-6º neg GA P 300 3,2 2,6 30-6º neg GA P 300 2,8 2,2 30 5º GA P 330 3,2 2,6 30 5º GA P 350 3,2 2,6 30-6º neg GA P 400 3,8 3,2 30-6º neg GA 120 D - średnica piły, B - szerokość zęba, b- szerokość korpusu, d - średnica wrzeciona, z - ilość zębów ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 44

45 Piły tarczowe HW do cięcia PVC i aluminium D B b d Kąt natarcia β Rodzaj uzębienia z 079 P 380 3,4 2,8 30-6º neg GA P 400 3,8 3,2 30 5º GA P 400 3,8 3,2 30-6º neg GA P 420 4,2 3,2 30 5º GA P 420 4,2 3,2 30-6º neg GA P 450 3,8 3,2 30 5º GA P 450 3,8 3,2 30-6º neg GA P 500 4,4 3,8 30 5º GA P 500 4,4 3,8 30-6º neg GA P 550 4,4 3,8 30 5º GA P 550 4,4 3,8 30-6º neg GA P 600 4,6 4,0 30 5º GA P 600 4,6 4,0 30-6º neg GA 140 D - średnica piły, B - szerokość zęba, b- szerokość korpusu, d - średnica wrzeciona, z - ilość zębów Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 45

46 NOTATKI ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 46

47 Poza pozycjami mi wykonujemy narzędzia na indywidualne zamówienie klienta. tel.: (+48) nożyki do ścinania wpływek Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 47

48 Nożyki do ścinania wpływek do maszyn Urban B S H S ,0 0,0 S ,5 0,3 S ,5 0,4 S ,5 0,5 S ,0 0,3 S ,0 0,4 S ,0 0,5 B - szerokość nożyka; - długość nożyka; S - szerokośc ostrza; H - wysokość ostrza Nożyki wykonujemy również z ostrzami o kształcie V ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 48

49 Nożyki do ścinania wpływek do maszyn Rotox B S H S ,0 0,0 S ,5 0,3 S ,5 0,4 S ,5 0,5 S ,0 0,3 S ,0 0,4 S ,0 0,5 B - szerokość nożyka; - długość nożyka; S - szerokośc ostrza; H - wysokość ostrza Nożyki wykonujemy również z ostrzami o kształcie V Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 49

50 Nożyki do ścinania wpływek do maszyn Fimtec, Stürtz B S H S ,0 0,0 S ,5 0,3 S ,5 0,4 S ,5 0,5 S ,0 0,3 S ,0 0,4 S ,0 0,5 B - szerokość nożyka; - długość nożyka; S - szerokośc ostrza; H - wysokość ostrza Nożyki wykonujemy również z ostrzami o kształcie V ZPH FREZWID sp.j ul.piłsudskiego 7B, Skawina 50

51 NOTATKI Z P H F R E Z W I D s p. j u l. P i ł s u d s k i e g o 7 B, S k a w i n a 51
