Opis urządzenia Symbol producenta Ilość Centrala klimatyzacyjna nawiewnowywiewna

Transkrypt

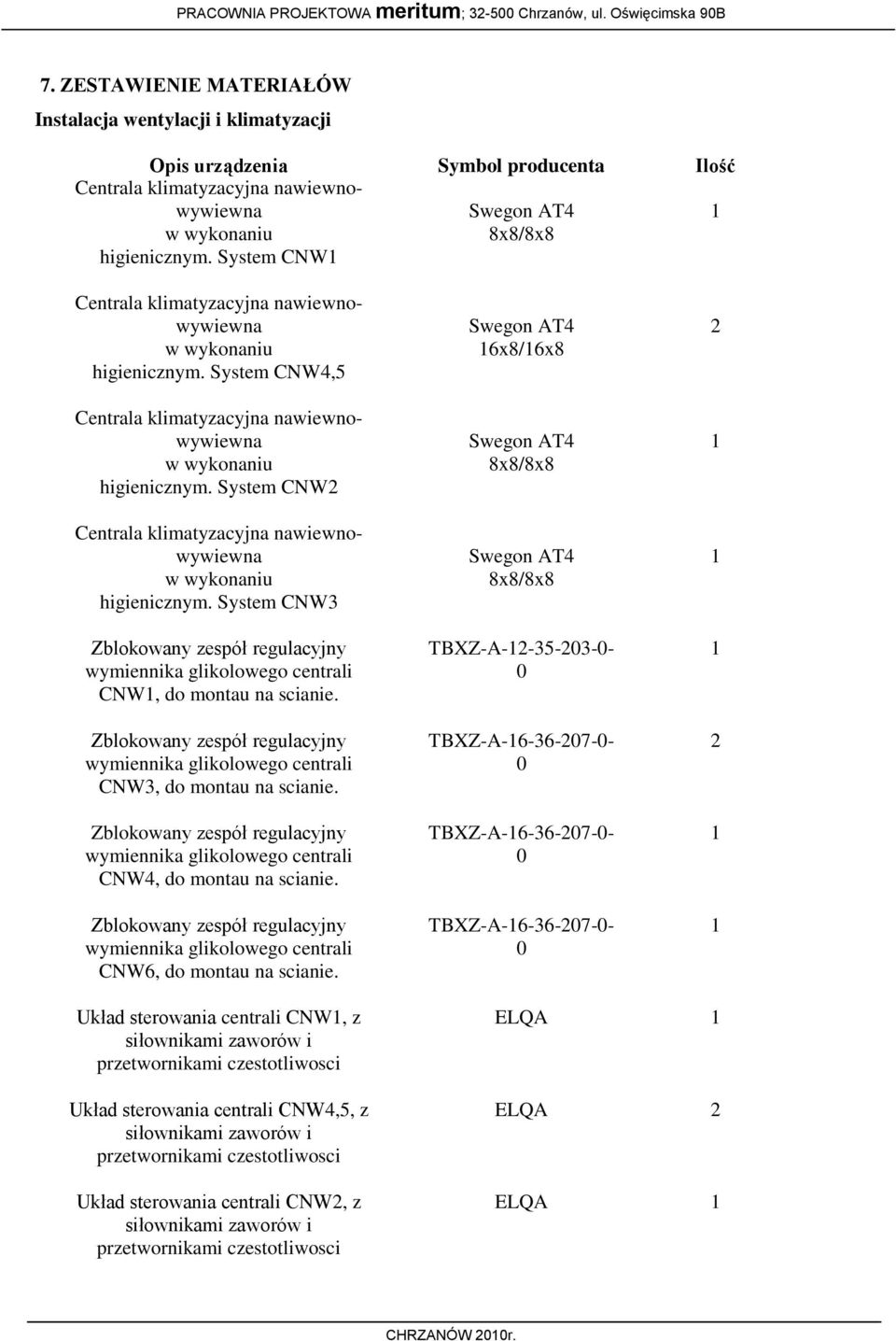

1 7. ZESTAWIENIE MATERIAŁÓW Instalacja wentylacji i klimatyzacji Opis urządzenia Symbol producenta Ilość higienicznym. System CNW1 Swegon AT4 2 16x8/16x8 higienicznym. System CNW4,5 higienicznym. System CNW2 higienicznym. System CNW3 Zblokowany zespół regulacyjny TBXZ-A CNW1, do montau na scianie. Zblokowany zespół regulacyjny TBXZ-A CNW3, do montau na scianie. Zblokowany zespół regulacyjny TBXZ-A CNW4, do montau na scianie. Zblokowany zespół regulacyjny TBXZ-A CNW6, do montau na scianie. Układ sterowania centrali CNW1, z ELQA 1 Układ sterowania centrali CNW4,5, z ELQA 2 Układ sterowania centrali CNW2, z ELQA 1 CHRZANÓW 2010r.

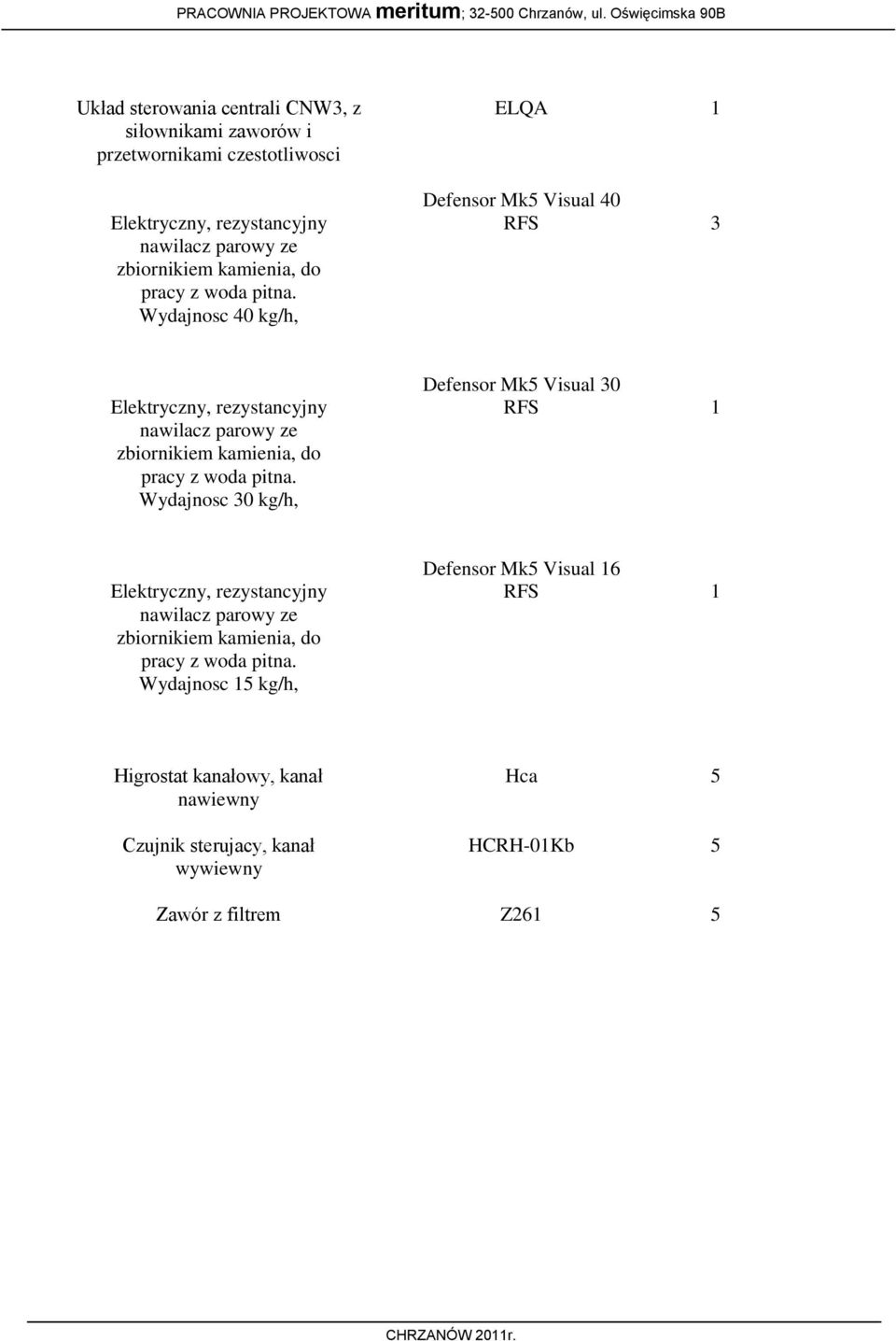

2 Układ sterowania centrali CNW3, z ELQA 1 Wydajnosc 40 kg/h, Defensor Mk5 Visual 40 RFS 3 Wydajnosc 30 kg/h, Defensor Mk5 Visual 30 RFS 1 Wydajnosc 15 kg/h, Defensor Mk5 Visual 16 RFS 1 Higrostat kanałowy, kanał Hca 5 nawiewny Czujnik sterujacy, kanał HCRH-01Kb 5 wywiewny Zawór z filtrem Z261 5

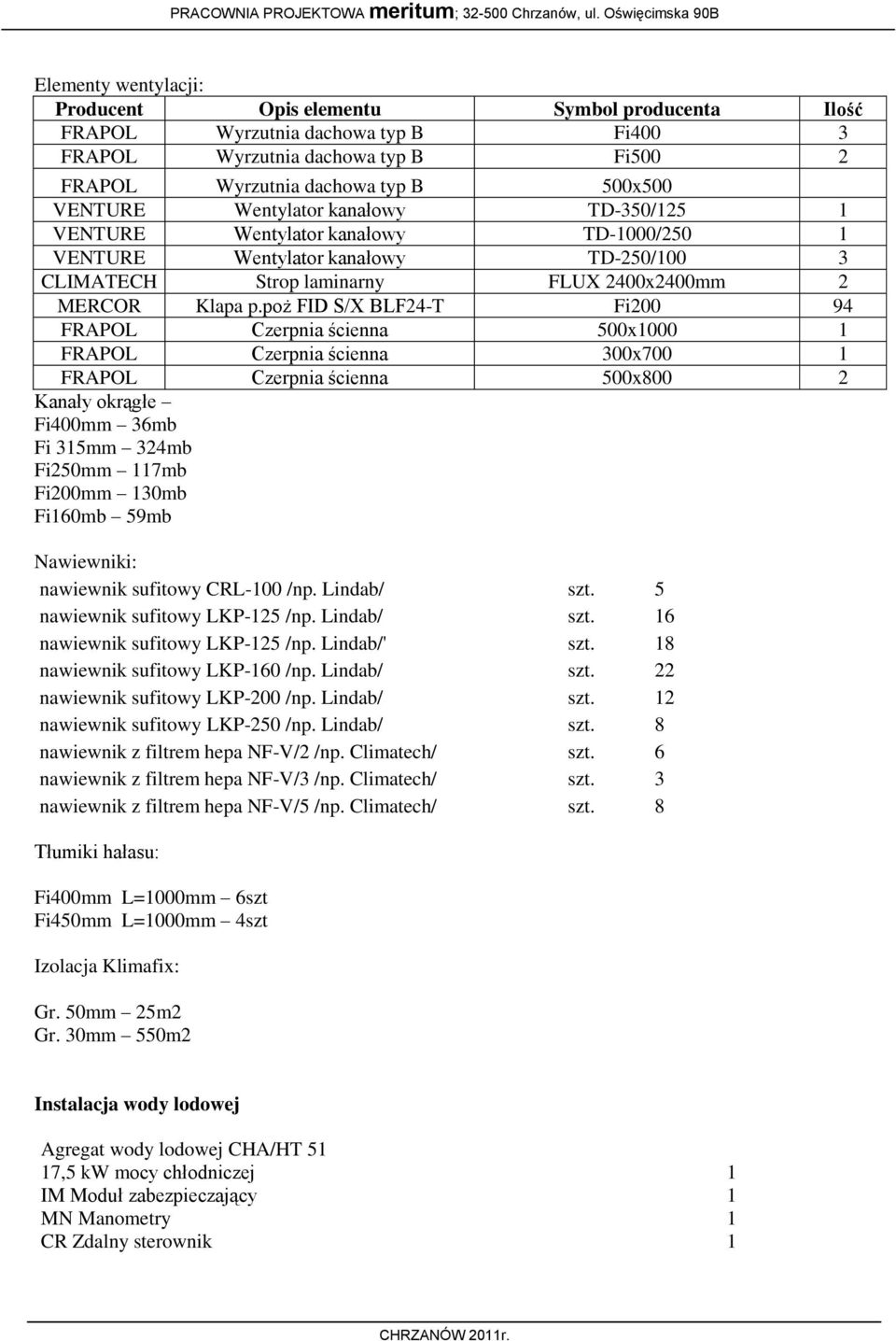

3 Elementy wentylacji: Producent Opis elementu Symbol producenta Ilość FRAPOL Wyrzutnia dachowa typ B Fi400 3 FRAPOL Wyrzutnia dachowa typ B Fi500 2 FRAPOL Wyrzutnia dachowa typ B 500x500 VENTURE Wentylator kanałowy TD-350/125 1 VENTURE Wentylator kanałowy TD-1000/250 1 VENTURE Wentylator kanałowy TD-250/100 3 CLIMATECH Strop laminarny FLUX 2400x2400mm 2 MERCOR Klapa p.poż FID S/X BLF24-T Fi FRAPOL Czerpnia ścienna 500x FRAPOL Czerpnia ścienna 300x700 1 FRAPOL Czerpnia ścienna 500x800 2 Kanały okrągłe Fi400mm 36mb Fi 315mm 324mb Fi250mm 117mb Fi200mm 130mb Fi160mb 59mb Nawiewniki: nawiewnik sufitowy CRL-100 /np. Lindab/ szt. 5 nawiewnik sufitowy LKP-125 /np. Lindab/ szt. 16 nawiewnik sufitowy LKP-125 /np. Lindab/' szt. 18 nawiewnik sufitowy LKP-160 /np. Lindab/ szt. 22 nawiewnik sufitowy LKP-200 /np. Lindab/ szt. 12 nawiewnik sufitowy LKP-250 /np. Lindab/ szt. 8 nawiewnik z filtrem hepa NF-V/2 /np. Climatech/ szt. 6 nawiewnik z filtrem hepa NF-V/3 /np. Climatech/ szt. 3 nawiewnik z filtrem hepa NF-V/5 /np. Climatech/ szt. 8 Tłumiki hałasu: Fi400mm L=1000mm 6szt Fi450mm L=1000mm 4szt Izolacja Klimafix: Gr. 50mm 25m2 Gr. 30mm 550m2 Instalacja wody lodowej Agregat wody lodowej CHA/HT 51 17,5 kw mocy chłodniczej 1 IM Moduł zabezpieczający 1 MN Manometry 1 CR Zdalny sterownik 1

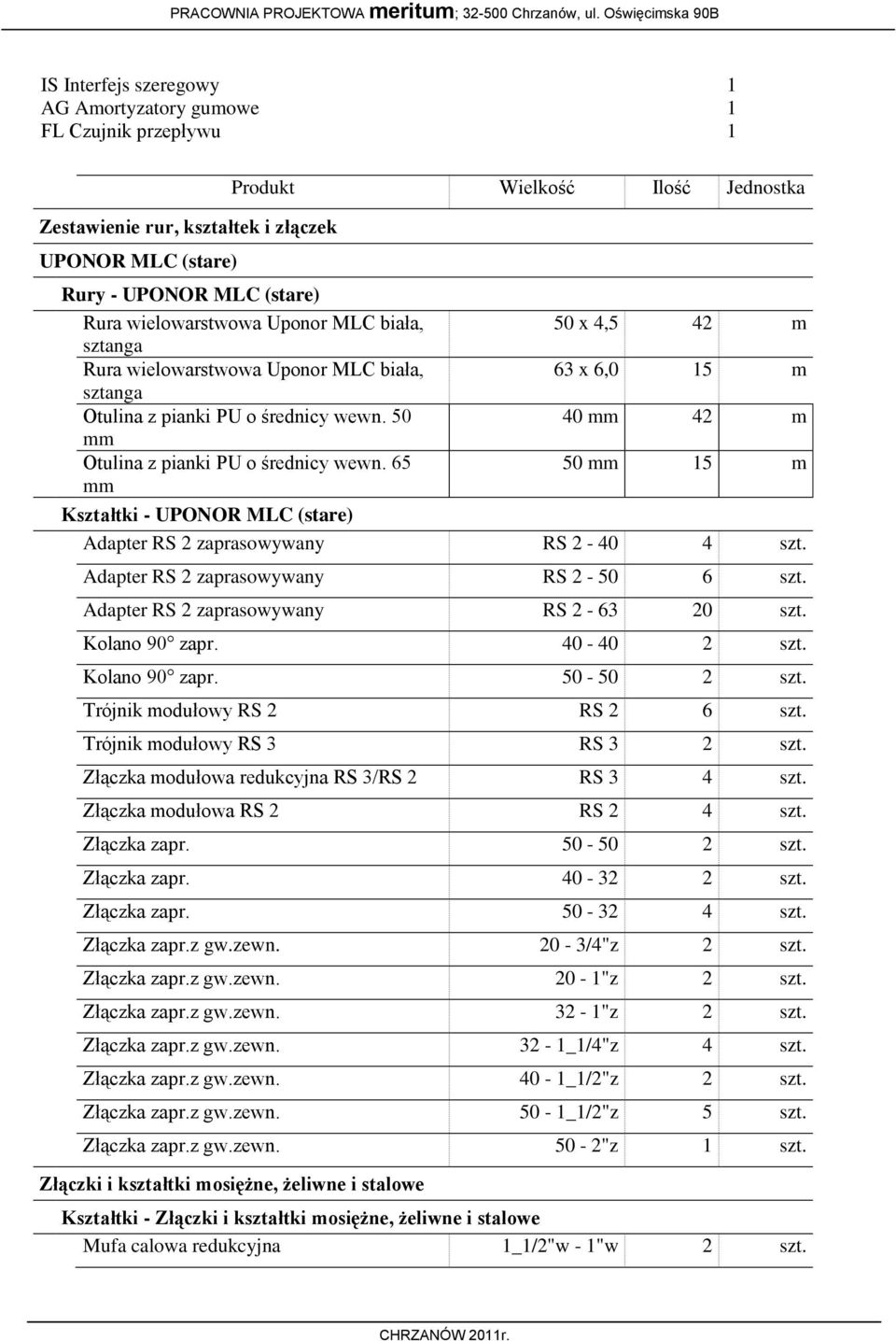

4 IS Interfejs szeregowy 1 AG Amortyzatory gumowe 1 FL Czujnik przepływu 1 Zestawienie rur, kształtek i złączek UPONOR MLC (stare) Produkt Wielkość Ilość Jednostka Rury - UPONOR MLC (stare) Rura wielowarstwowa Uponor MLC biała, sztanga Rura wielowarstwowa Uponor MLC biała, sztanga Otulina z pianki PU o średnicy wewn. 50 mm Otulina z pianki PU o średnicy wewn. 65 mm 50 x 4,5 42 m 63 x 6,0 15 m 40 mm 42 m 50 mm 15 m Kształtki - UPONOR MLC (stare) Adapter RS 2 zaprasowywany RS szt. Adapter RS 2 zaprasowywany RS szt. Adapter RS 2 zaprasowywany RS szt. Kolano 90 zapr szt. Kolano 90 zapr szt. Trójnik modułowy RS 2 RS 2 6 szt. Trójnik modułowy RS 3 RS 3 2 szt. Złączka modułowa redukcyjna RS 3/RS 2 RS 3 4 szt. Złączka modułowa RS 2 RS 2 4 szt. Złączka zapr szt. Złączka zapr szt. Złączka zapr szt. Złączka zapr.z gw.zewn. 20-3/4"z 2 szt. Złączka zapr.z gw.zewn. 20-1"z 2 szt. Złączka zapr.z gw.zewn. 32-1"z 2 szt. Złączka zapr.z gw.zewn. 32-1_1/4"z 4 szt. Złączka zapr.z gw.zewn. 40-1_1/2"z 2 szt. Złączka zapr.z gw.zewn. 50-1_1/2"z 5 szt. Złączka zapr.z gw.zewn. 50-2"z 1 szt. Złączki i kształtki mosiężne, żeliwne i stalowe Kształtki - Złączki i kształtki mosiężne, żeliwne i stalowe Mufa calowa redukcyjna 1_1/2"w - 1"w 2 szt.

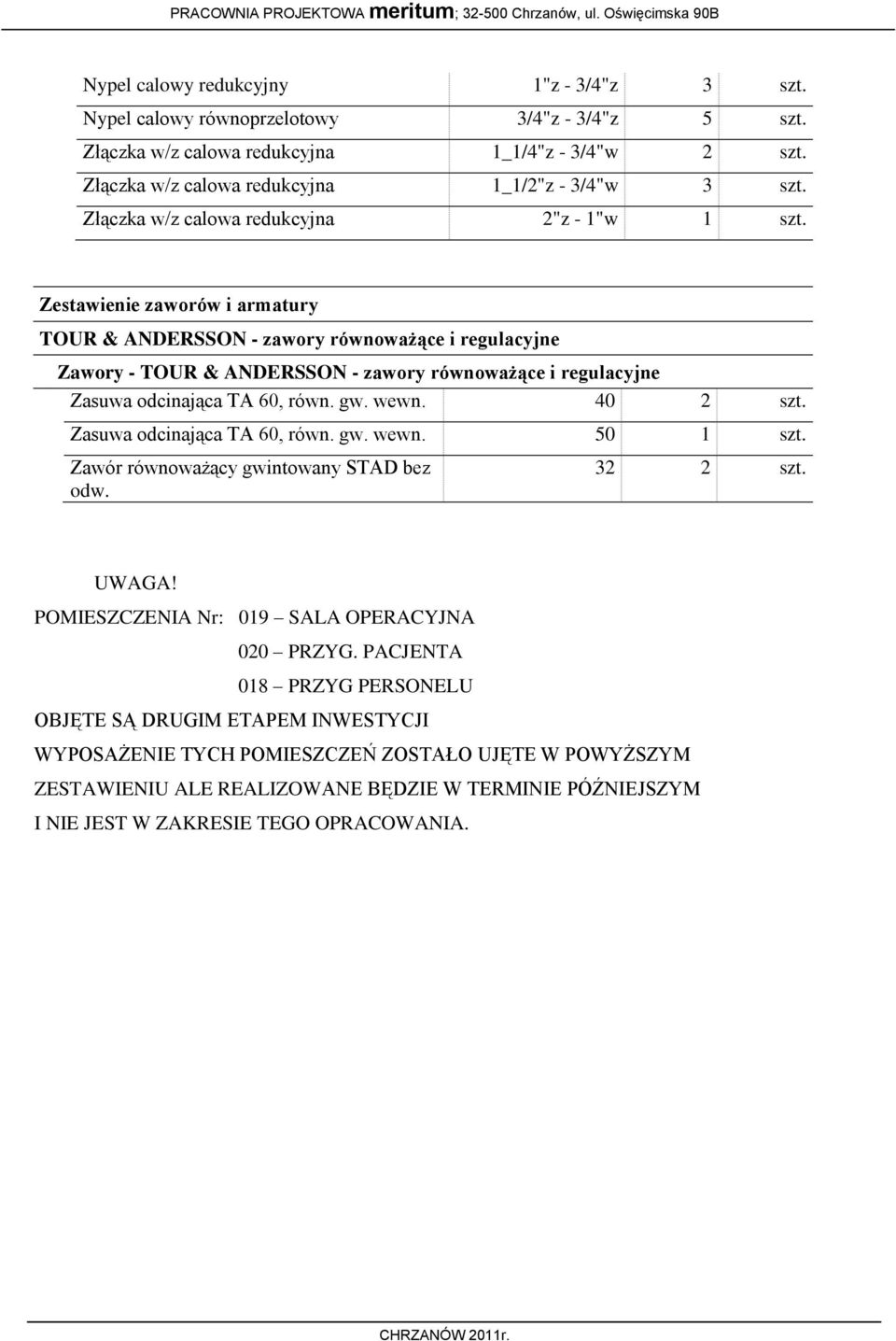

5 Nypel calowy redukcyjny 1"z - 3/4"z 3 szt. Nypel calowy równoprzelotowy 3/4"z - 3/4"z 5 szt. Złączka w/z calowa redukcyjna 1_1/4"z - 3/4"w 2 szt. Złączka w/z calowa redukcyjna 1_1/2"z - 3/4"w 3 szt. Złączka w/z calowa redukcyjna 2"z - 1"w 1 szt. Zestawienie zaworów i armatury TOUR & ANDERSSON - zawory równoważące i regulacyjne Zawory - TOUR & ANDERSSON - zawory równoważące i regulacyjne Zasuwa odcinająca TA 60, równ. gw. wewn szt. Zasuwa odcinająca TA 60, równ. gw. wewn szt. Zawór równoważący gwintowany STAD bez odw szt. UWAGA! POMIESZCZENIA Nr: 019 SALA OPERACYJNA 020 PRZYG. PACJENTA 018 PRZYG PERSONELU OBJĘTE SĄ DRUGIM ETAPEM INWESTYCJI WYPOSAŻENIE TYCH POMIESZCZEŃ ZOSTAŁO UJĘTE W POWYŻSZYM ZESTAWIENIU ALE REALIZOWANE BĘDZIE W TERMINIE PÓŹNIEJSZYM I NIE JEST W ZAKRESIE TEGO OPRACOWANIA.
