1 PRECYZYJNE PIŁY TAŚMOWE Obowiązuje od:

2 SPIS TREŚCI O FIRMIE WIKUS str. DOBÓR TAŚMY str. 8 PIŁY TAŚMOWE BIMETALICZNE VARIO M4 str. 11 NOWOŚĆ: MARATHON M4 / MARATHON SW M4 str. 1 PROFLEX M4 / PROFLEX PREMIUM M4 str. 14 PROFLEX SW M4 / PROFLEX PREMIUM SW M4 str. 15 SKALAR M4 / SKALAR PREMIUM M4 str. 16 SELEKTA GS M4 / NOWOŚĆ: SELEKTA GS PREMIUM M4 str. 17 ECOFLEX M4 1 str. 18 ECOFLEX NE M4 1 str. 19 MARATHON X000 str. 1 SKALAR X000 str. SELEKTA GS X000 str. PIŁY TAŚMOWE WĘGLIKOWE DUROSET / DUROSET PREMIUM str. 6 FUTURA / FUTURA PREMIUM str. 7 PROFIDUR str. 8 TAURUS / TAURUS PREMIUM 1 str. 9 FUTURA VA / FUTURA PREMIUM VA str. 0 FUTURA 718 str. 1 ECODUR / DUROSET NE str. WIKUS NAJWYŻSZA JAKOŚĆ MADE IN GERMANY Rodzinne przedsiębiorstwo, niezawodność i innowacyjność WIKUS oznacza precyzję, jakość i maksymalną wydajność. Dzięki wykorzystaniu najlepszych materiałów, najnowocześniejszym procesom produkcyjnym i bieżącym kontrolom jakości gwarantujemy najwyższe standardy w zakresie produkcji naszych pił taśmowych high-tech już od 1958 roku! Jednocześnie dzięki innowacyjności wyznaczamy na rynku istotne trendy w zakresie produktu i technologii. Globalny zasięg, lokalna aktywność i sieć techniczna Firmy partnerskie, a także spółki dystrybucyjne i serwisowe na całym świecie oferują kompetentne i indywidualne wsparcie na miejscu. Obecność na arenie międzynarodowej jest nam równie bliska co przywiązanie do społeczności lokalnej. Wspólnie z naszymi pracownikami wspieramy inicjatywy regionalne w obszarze społecznym, kulturalnym i ekologicznym. WIKUS oznacza: niezmiennie wysoką jakość 100% produkcji w Niemczech silne skupienie się na zadowoleniu klientów zorientowany na potrzeby rozwój dzięki własnemu działowi badań i rozwoju partnerstwo i kompetencje stabilność procesów zgodnie z normą DIN EN ISO lat doświadczeń największego w Europie producenta pił taśmowych zrównoważony rozwój oraz ochrona surowców i środowiska naturalnego FUTURA NE / FUTURA NE RS str. ARION FG / ARION PG S str. 4 ARION EG S str. 5 FUTURA SN / FUTURA PREMIUM SN S str. 6 TCT S str. 7 PIŁY TAŚMOWE Z NASYPEM DIAMENTOWYM DIAGRIT K / DIAGRIT K VA str. 9 DIAGRIT S / DIAGRIT S VA str. 40 DIAGRIT U / DIAGRIT U VA str. 41 PIŁY TAŚMOWE ZE STALI NARZĘDZIOWEJ DIAMANT str. 4 EXTRA 1 str. 44 JET S str. 45 PODSTAWY TECHNICZNE / ZASTOSOWANIE str. 46 WIKUS PIŁY TAŚMOWE

3 KAŻDE CIĘCIE WYMAGA ODPOWIEDNIEJ TAŚMY EKONOMICZNE CIĘCIE PRZEKŁADA SIĘ NA TWÓJ SUKCES! Od międzynarodowych dużych koncernów po małe i średnie zakłady oraz firmy dystrybucyjne w regionie szerokie grono zróżnicowanych klientów z wielu branż zaufało wysoce efektywnym rozwiązaniom marki WIKUS: produkcja / obróbka stali, w tym również handel stalą, zakłady kowalskie oraz konstrukcje stalowe / metalowe przemysł lotniczy i kosmiczny, przemysł samochodowy, przemysł stoczniowy budowa instalacji, form, maszyn i narzędzi, w tym również obróbka płyt aluminiowych odlewnie wyrobów nieżelaznych i stalowych energia, np. przemysł offshore / petrochemiczny, energia odnawialna (solarna, wiatrowa) budownictwo, chemia, inne, np. przemysł półprzewodników, węglowy, szklarski, budowlany, kamieniarski i tworzyw sztucznych i wiele innych Rozwiązania dla szerokiego spektrum zastosowań Dzięki naszemu szerokiemu portfolio produktów dla wszystkich klas wydajności i grup materiałów wspieramy naszych klientów w wyborze uwzględniającym potrzeby konkretnego zastosowania i w użytkowaniu naszych wysokowydajnych narzędzi: materiały pełne, w tym również kamień rury, profile, wsporniki głowice cylindrów, bloki silników i komponenty układu jezdnego precyzyjne płyty aluminiowe podzespoły odlewane z materiałów nieżelaznych obróbka krzemu Wybór naszych rozwiązań oznacza wielorakie korzyści wszystko w zależności od indywidualnych potrzeb. Nasze wartości dodane: Obniż swoje koszty Chcesz obniżyć koszty jednostkowego cięcia? A może poszukujesz uniwersalnej piły taśmowej celem ograniczenia konieczności wymiany taśm lub potrzebujesz piły taśmowej w korzystnej cenie do prostych zadań cięcia? Jeśli tak jest, to trafiłeś pod właściwy adres, ponieważ na każdą potrzebę mamy przygotowane właściwe rozwiązanie. Zwiększ swoją produktywność Najwyższa wydajność cięcia podczas stosowania naszych pił taśmowych zapewnia wysoką produktywność nawet w trudnych warunkach. Wysoka trwałość i szerokie możliwości zastosowań w trybie mieszanym minimalizują okresy przestoju. Skorzystaj z innowacyjnych rozwiązań Nieustannie optymalizujemy nasz katalog produktów, aby móc zaoferować klientom wydajną piłę taśmową, która sprosta każdemu zadaniu nawet w przypadku materiałów wyjątkowo trudnych do cięcia. Dzięki temu jednocześnie dotrzymujemy kroku zmianom zachodzącym na rynku. Wspólnie z naszymi klientami wypracowujemy indywidualne rozwiązania, dostosowane do indywidualnych potrzeb. Niezmiennie wysoka jakość to wartość, na której możesz polegać Nasze piły taśmowe cechuje najwyższa jakość produktu Made in Germany. Najnowocześniejsze technologie produkcji, wykorzystanie najlepszych materiałów oraz wysoka stabilność procesów gwarantują powtarzalność. Poprzez nieustanne dążenie do doskonalenia pragniemy nadal optymalizować jakość naszej produkcji, procesy i możliwości dostawy. 4 WIKUS PIŁY TAŚMOWE 5

4 WIKUS GLOBAL SERVICES RAZEM OSIĄGNIEMY WIĘCEJ! KLASYFIKACJA PRODUKTÓW JAKO POMOC PRZY PODJĘCIU DECYZJI ZAKUPU Zadowolenie klienta zajmuje w naszej hierarchii pierwsze miejsce. Oprócz oferowanego przez nas portfolio wysoce wydajnych produktów zapewniamy kompleksową i dostosowaną do konkretnego produktu ofertę serwisową. Nasze usługi z zakresu doradztwa: Cięcie jest sztuką szereg różnych czynników i ich wzajemne oddziaływanie decydują o tym, jaki będzie efekt procesu cięcia. Aby z łatwością wybrać właściwy produkt, WIKUS pogrupował swoje piły taśmowe według trzech klas wydajnościowych: Program produktów WIKUS obejmuje również modele do indywidualnych zastosowań, wykonane na postawie określonych wymagań. Należy jednak pamiętać, że indywidualne wykonanie nie jest możliwe w przypadku każdej taśmy. Dodatkowo firma WIKUS oferuje taśmy specjalne: wsparcie w wyborze optymalnej piły taśmowej optymalizacja parametrów cięcia w celu wzrostu efektywności szybkie i niezawodne wsparcie w przypadku wyzwań natury technicznej prezentacja próbek i wykonanie prób cięcia optymalizacja procesów cięcia w aspekcie wykorzystania pił taśmowych i przecinarek szkolenia techniczne Nasze usługi online: Level 1 taśmy standardowe, do uniwersalnego zastosowania, Level taśmy o wysokiej wydajności, Level taśmy high-tech przeznaczone do zastosowań o najwyższych wymaganiach. 1 Special Produkty specjalne przeznaczone do wysokowydajnej technologii cięcia i szczególnych zastosowań indywidualnych. S ParaMaster 4.0 Nasz innowacyjny program z danymi cięcia ParaMaster 4.0 zapewni efektywne wsparcie w optymalizacji procesów piłowania. Special / Wykonania specjalne Twoje korzyści: zalecanie odpowiednich parametrów cięcia NOWOŚĆ: teraz również jako aplikacja szeroka baza danych obejmująca ponad materiałów, pił taśmowych, kompleksowych przypadków zastosowania i wiele innych informacji prosta obsługa: wszystkie informacje widoczne na pierwszy rzut oka, intuicyjny interfejs użytkownika analizy kosztów cięcia wskazują potencjał oszczędności Zapraszamy do bezpłatnego zarejestrowania się jako klient WIKUS na stronie: Dobór taśmy Tabela doboru taśm to pomoc w wyborze właściwej piły taśmowej w zależności od indywidualnych potrzeb. Special / Wykonania specjalne Level Level Level 1 Special / Wykonania specjalne Special / Wykonania specjalne 6 WIKUS PIŁY TAŚMOWE 7

5 DOBÓR TAŚMY ASORTYMENT BIMETAL WĘGLIK ZASTOSOWANIE Stopy na bazie niklu Stale duplex i stale ogniotrwałe FUTURA Tytan, stopy tytanu Brąz aluminiowy MARATHON X000 1 SKALAR X000 SELEKTA GS X000 Stale ulepszone cieplnie (powyżej 1000 N/mm ) FUTURA VA 0 Stale nierdzewne i kwasoodporne (austenityczne) Stale nierdzewne i kwasoodporne (ferrytyczne) DUROSET 6 Stale do azotowania i stale szybkotnące TAURUS 9 Żeliwo Stale narzędziowe Stale do nawęglania, stale sprężynowe i stale na łożyska kulkowe VARIO M4 11 MARATHON M4 PROFLEX M4 14 SKALAR M4 16 SELEKTA GS M4 ECOFLEX M4 18 FUTURA 7 PROFIDUR 8 ARION FG 4 ARION EG 5 ARION PG 4 Stale niskowęglowe i stale ulepszone cieplnie 1 17 Stale konstrukcyjne, stale głębokotłoczne, stale automatowe Metale nieżelazne Aluminium, stopy aluminium ECODUR FUTURA NE Materiały hartowane powierzchniowo FUTURA SN 6 KLASYFIKACJA 1 1 S Level Level Level 1 Level Level Level 1 Special 8 WIKUS PIŁY TAŚMOWE 9

6 WIKUS PIŁY TAŚMOWE BIMETALICZNE PIŁY TAŚMOWE BIMETALICZNE MATERIAŁ TNĄCY M4 Jednostki sprzedaży: Szerokości taśm: bogata oferta produktów do zastosowań standardowych i specjalnych taśma nośna wykonana ze stali stopowej ulepszonej o optymalnych właściwościach eksploatacyjnych sprawdzony materiał krawędzi tnącej M4 o wyjątkowej odporności na ścieranie podczas tradycyjnych zastosowań wersje powlekane dla najwyższych wydajności cięcia i żywotności narzędzia zwoje o stałych długościach i zwoje o długościach do 10 m, w zależności od szerokości taśmy taśmy zgrzewane na żądaną długość od 6 do 80 mm VARIO M4 Uniwersalna piła taśmowa do małych przekrojów i profili profile cienkościenne oraz drobne materiały pełne wszystkie metale do 1000 N/mm² cięcie pojedyncze, warstwami oraz w wiązkach niezmiennie wysoka żywotność bardzo stabilna praca nawet przy występujących wibracjach ostrze zęba M4 z kątem natarcia 0 zmienna podziałka uzębienia i standardowe rozwarcie zębów mm Cal x /4 x 0.05 S 6 x /4 x 0.05 S 10 x 0.90 /8 x 0.05 S 1 x / x 0.05 S S S 1 x / x 0.05 S S S 0 x 0.90 /4 x 0.05 S S S S S 7 x /16 x 0.05 S S S S S S 4 x /8 x 0.04 S S S S S 41 x /8 x S S S S 54 x 1.0-1/8 x S Długość cięcia (mm) < Kształty zębów: S, P, K Objaśnienia znajdują się na str. 48 Podziałki zęba: Zmienna: od 1-16 do zębów na cal (tpi) Stała: od 4 do zębów na cal (tpi) Objaśnienia znajdują się na str. 49 Rodzaje rozwiedzenia zębów: SD Objaśnienia znajdują się na str. 49 Gatunki: M4: HRC, ok. 980 HV Wykonania specjalne: PW: Dostępne dla grup artykułów: SKALAR M4, SKALAR PREMIUM M4, SELEKTA GS M4, SELEKTA GS PREMIUM M4 PE: Dostępne dla grup artykułów: VARIO M4, MARATHON M4 S = Ząb standardowy 10 WIKUS PIŁY TAŚMOWE 11

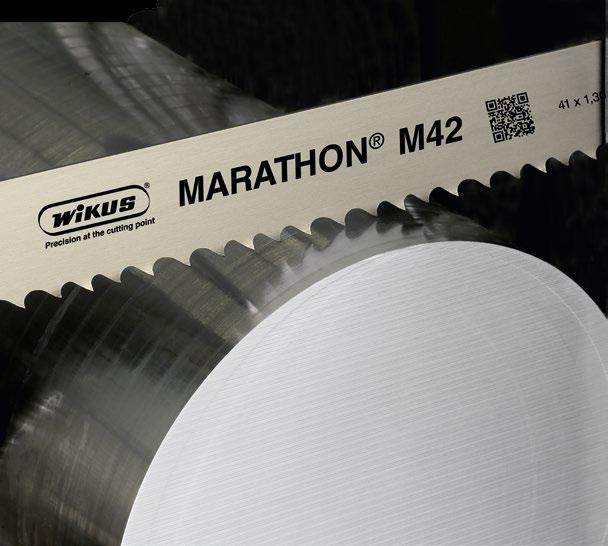

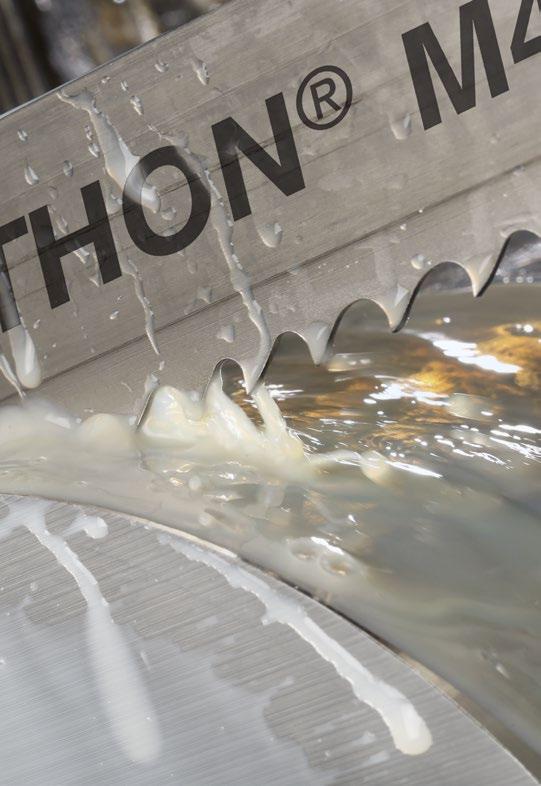

7 WIKUS PIŁY TAŚMOWE BIMETALICZNE NOWOŚĆ: MARATHON M4 Uniwersalna piła taśmowa do średnich i dużych przekrojów wszystkie metale do 1000 N/mm² cięcie pojedyncze, warstwami oraz w wiązkach mniejsza częstotliwość wymiany taśmy dzięki szerokiemu spektrum zastosowań niezmiennie wysoka żywotność możliwe do skalkulowania naddatki na obróbkę dzięki prostym cięciom ostrze zęba M4 z dodatnim kątem natarcia zmienna podziałka uzębienia i standardowe rozwarcie zębów mm Cal x /16 x 0.05 K K K K 4 x /8 x 0.04 K K K K K 8 x / x K 41 x /8 x K K K K K 54 x 1.0-1/8 x K K K K 54 x /8 x 0.06 K K K K K 67 x /8 x 0.06 K K K K K K 80 x /8 x 0.06 K K K K K Długość cięcia (mm) MARATHON SW M4 Wersja specjalna do zastosowań cięcia, w których występują naprężenia wewnętrzne detale z naprężeniami wewnętrznymi metale o wytrzymałości na rozciąganie do 1000 N/mm² nie dochodzi do zakleszczenia w kanale cięcia wyjątkowo szerokie rozwarcie zębów oraz zmienna podziałka uzębienia ostrze zęba M4 z dodatnim kątem natarcia mm Cal x /8 x 0.04 K 41 x /8 x K K 54 x /8 x 0.06 K K 67 x /8 x 0.06 K K Długość cięcia (mm) K = Ząb hakowy, Rycina poniżej: nowy MARATHON M4 TERAZ JESZCZE WIĘKSZA WYDAJNOŚĆ I EKSTREMALNIE WYSOKA JAKOŚĆ! Znacząco udoskonaliliśmy naszą piłę taśmową MARATHON M4! Nowy proces produkcji pił taśmowych MARATHON M4 dodaje naszemu bestsellerowi dodatkowych walorów w zakresie trwałości i wydajności. Superfinish krawędzi tnących zwiększa żywotność i poprawia jakość powierzchni cięcia. Gładka powierzchnia taśmy chroni prowadnice taśmy w maszynie, zwiększając wytrzymałość zmęczeniową. Wszystkie wymiary są sukcesywnie przestawiane na nowy design....i kolejne produkty z naszego asortymentu zostaną tym objęte! 1 WIKUS PIŁY TAŚMOWE 1

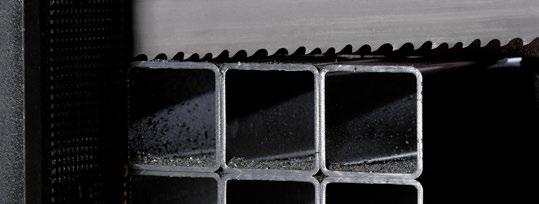

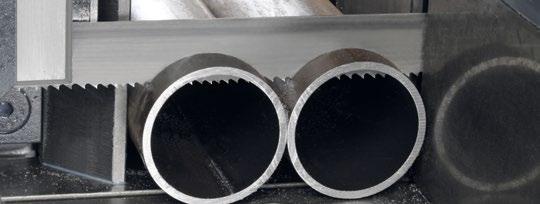

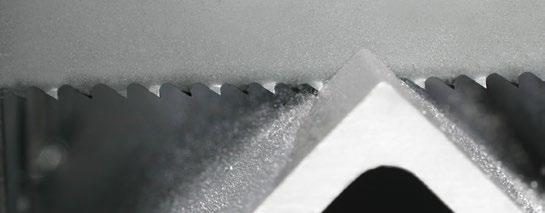

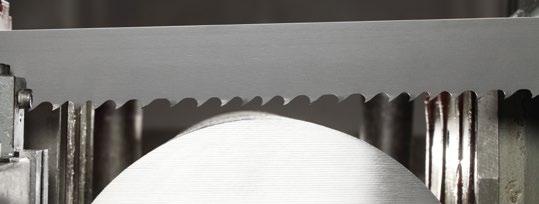

8 WIKUS PIŁY TAŚMOWE BIMETALICZNE WIKUS PIŁY TAŚMOWE BIMETALICZNE PROFLEX M4 Perfekcyjna piła taśmowa do profili PROFLEX SW M4 Wersja specjalna do profili z naprężeniami własnymi materiałów profile i wsporniki w konstrukcjach metalowych i stalowych optymalne rozwiązanie w przypadku przerywanego kanału cięcia profile i wsporniki z naprężeniem własnym konstrukcje stalowe oraz przemysłowe przycinanie profili trwałość i odporność mimo silnych drgań niewielki nakład pracy na wykończenie dzięki krawędziom cięcia o niewielkiej ilości zadziorów wyjątkowo stabilny kontur zęba, zmienna podziałka uzębienia, specyficzne, stopniowe rozwarcie zębów ostrze zęba M4 z dodatnim kątem natarcia nie dochodzi do zakleszczenia w kanale cięcia wyjątkowo szerokie, stopniowane rozwarcie zębów oraz zmienna podziałka uzębienia wyjątkowo stabilny kontur zęba ostrze zęba M4 z dodatnim kątem natarcia mm Cal x 0.90 /4 x 0.05 P P P 7 x /16 x 0.05 P P P P P 4 x /8 x 0.04 P P P P P 41 x /8 x P P P P P 54 x 1.0-1/8 x P P P P 54 x /8 x 0.06 P P P P 67 x /8 x 0.06 P P Długość cięcia (mm) < mm Cal x /8 x 0.04 P P 41 x /8 x P P 54 x 1.0-1/8 x P 54 x /8 x 0.06 P P 67 x /8 x 0.06 P P Długość cięcia (mm) < PROFLEX PREMIUM M4 Powlekana twardym materiałem piła taśmowa do profili PROFLEX PREMIUM SW M4 Powlekana wersja specjalna do materiałów z naprężeniem własnym profile i wsporniki w konstrukcjach stalowych oraz do przemysłowego przycinania profili optymalne rozwiązanie w przypadku przerywanego kanału cięcia profile i wsporniki z naprężeniem własnym konstrukcje stalowe oraz przemysłowe przycinanie profili wzrost produktywności dzięki wysokiej wydajności cięcia mniejsza częstotliwość wymiany taśmy dzięki zwiększeniu żywotności niewielki nakład pracy na wykończenie dzięki krawędziom cięcia o niewielkiej ilości zadziorów wzrost produktywności dzięki wysokiej wydajności cięcia nie dochodzi do zakleszczenia w kanale cięcia mniejsza częstotliwość wymiany taśmy dzięki zwiększeniu żywotności ostrze zęba oraz grzbiet taśmy pokryte warstwą zabezpieczającą przed zużyciem zmienna podziałka uzębienia ze specyficznym, stopniowym rozwarciem zębów ostrze zęba oraz grzbiet taśmy pokryte warstwą zabezpieczającą przed zużyciem wyjątkowo szerokie, stopniowane rozwarcie zębów oraz zmienna podziałka uzębienia mm Cal x /8 x 0.04 P P 41 x /8 x P P 54 x 1.0-1/8 x P 54 x /8 x 0.06 P P 67 x /8 x 0.06 P P Długość cięcia (mm) < mm Cal x /8 x P P 54 x 1.0-1/8 x P 54 x /8 x 0.06 P P 67 x /8 x 0.06 P P Długość cięcia (mm) < P = Ząb profilowy, Rycina poniżej: PROFLEX M4 P = Ząb profilowy, Rycina poniżej: PROFLEX PREMIUM SW M4 14 WIKUS PIŁY TAŚMOWE 15

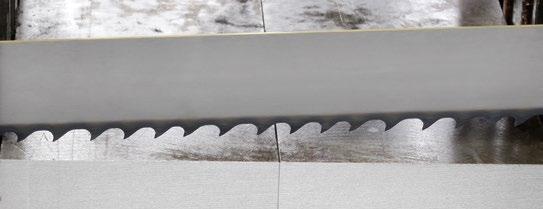

9 WIKUS PIŁY TAŚMOWE BIMETALICZNE WIKUS PIŁY TAŚMOWE BIMETALICZNE SKALAR M4 Maksimum wydajności SELEKTA GS M4 Maksimum wydajności z Superfinish wysoka wydajność cięcia, również podczas produkcji przemysłowej realizowanej w trybie ciągłym wszystkie metale o wytrzymałości na rozciąganie do 1000 N/mm² krótki czas cięcia, mniejsze siły tnące i spokojna praca mniejsza częstotliwość wymiany taśmy dzięki wysokiej żywotności zeszlifowany kontur ze specjalnie dostosowaną podziałką uzębienia krawędź tnąca M4 z mocno dodatnim kątem natarcia specjalne rozwarcie zębów dla zapewnienia optymalnego podziału wiórów mm Cal x /16 x 0.05 K 4 x /8 x 0.04 K K 41 x /8 x K K K 54 x 1.0-1/8 x K K K 54 x /8 x 0.06 K K K K K 67 x /8 x 0.06 K K K K 80 x /8 x 0.06 K K K Długość cięcia (mm) metale o wytrzymałości na rozciąganie do 1000 N/mm² drobny i duży materiał pełny niewielki nakład pracy na wykończenie dzięki optymalnej jakości powierzchni niewielki naddatek na obróbkę dzięki precyzyjnej specyfice nacięcia krótki czas cięcia dzięki wysokiej wydajności cięcia opatentowane zęby wydajnościowe i wykańczające powierzchnię krawędź tnąca M4 z wysokim dodatnim kątem natarcia mm Cal x /16 x 0.05 K K K 4 x /8 x 0.04 K K K 41 x /8 x 0.05 K K 41 x /8 x K K K K 54 x 1.0-1/8 x K K K 54 x /8 x 0.06 K K K K 67 x /8 x 0.06 K K K 80 x /8 x 0.06 K K K K Długość cięcia (mm) SKALAR PREMIUM M4 Maksimum wydajności i wyjątkowa trwałość NOWOŚĆ: SELEKTA GS PREMIUM M4 Maksimum wydajności, Superfinishing i wyjątkowa trwałość K = Ząb hakowy, Rycina poniżej: SKALAR PREMIUM M4 wysoka wydajność cięcia, również podczas pracy w trybie ciągłym w dużych zakładach wszystkie metale o wytrzymałości na rozciąganie do 1000 N/mm² wysoka trwałość, spokojna praca o niskim poziomie drgań sprawna i efektywna obsługa wielomaszynowa ostrze zęba pokryte specjalną powłoką, powłoka grzbietu taśmy w celu redukcji tarcia mm Cal x /16 x 0.05 K 4 x /8 x 0.04 K K 41 x /8 x K K 54 x 1.0-1/8 x K 54 x /8 x 0.06 K K K K 67 x /8 x 0.06 K K K 80 x /8 x 0.06 K K K Długość cięcia (mm) w celu zwiększenia wydajności cięcia i trwałości w materiale pełnym metale o wytrzymałości na rozciąganie do 1400 N/mm² niewielki nakład pracy na wykończenie dzięki optymalnej jakości powierzchni niewielki naddatek na obróbkę dzięki precyzyjnej specyfice nacięcia spokojna i bardzo długa praca o niskim poziomie drgań opatentowane zęby wydajnościowe i wykańczające powierzchnię ostrze zęba pokryte specjalną powłoką, powłoka grzbietu taśmy w celu redukcji tarcia mm Cal x /8 x 0.04 K K 41 x /8 x K K 54 x /8 x 0.06 K K 67 x /8 x 0.06 K 80 x /8 x 0.06 K Długość cięcia (mm) K = Ząb hakowy, Rycina poniżej: SELEKTA GS PREMIUM M4 16 WIKUS PIŁY TAŚMOWE 17

10 WIKUS PIŁY TAŚMOWE BIMETALICZNE WIKUS PIŁY TAŚMOWE BIMETALICZNE ECOFLEX M4 ECOFLEX NE M4 1 1 Korzystna cenowo piła taśmowa do wielu zadań pilarskich Korzystna cenowo piła taśmowa do metali nieżelaznych profile i materiał pełny ze stali niskostopowej normalna eksploatacja w warsztacie materiały dobrze nadające się do cięcia niska cena zakupu przy 100% jakości WIKUS ostrze zęba M4 z dostosowanym kątem natarcia zmienna podziałka uzębienia i standardowe rozwarcie zębów mm Cal x / x 0.05 S S S 0 x 0.90 /4 x 0.05 S S S S K 7 x /16 x 0.05 S S S S K K 4 x /8 x 0.04 S S S K K K 41 x /8 x K K K 54 x /8 x 0.06 K K K K 67 x /8 x 0.06 K K K K Długość cięcia (mm) < metale nieżelazne prace pilarskie z posuwem ręcznym cięcia konturowe i promieniowe niewielki nakład siły nie dochodzi do zakleszczenia w kanale cięcia niska cena zakupu ostrze zęba M4 z dodatnim kątem natarcia stała podziałka uzębienia i szerokie rozwarcie zębów łatwe ostrzenie mm Cal 4 0 x 0.90 /4 x 0.05 K 7 x /16 x 0.05 K K K 4 x /8 x 0.04 K Długość cięcia (mm) S = Ząb standardowy, K = Ząb hakowy K = Ząb hakowy 18 WIKUS PIŁY TAŚMOWE 19

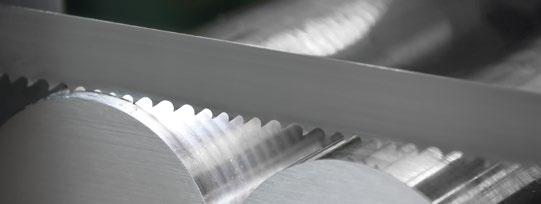

11 WIKUS PIŁY TAŚMOWE BIMETALICZNE PIŁY TAŚMOWE BIMETALICZNE MATERIAŁ TNĄCY X000 Jednostki sprzedaży: bogata oferta produktów do zastosowań standardowych i specjalnych taśma nośna wykonana ze stali stopowej ulepszonej o optymalnych właściwościach eksploatacyjnych zmodyfikowany materiał tnący X000 (wyłączność firmy WIKUS) o wysokiej twardości i doskonałej wytrzymałości wysoka stabilność krawędzi tnącej do materiałów trudnoskrawalnych i stopów specjalnych zwoje o stałych długościach i zwoje o długościach do 10 m, w zależności od szerokości taśmy taśmy zgrzewane na żądaną długość MARATHON X000 Specjalna piła taśmowa do wysoce wytrzymałych materiałów wysokostopowe materiały austenityczne metale o wytrzymałości na rozciąganie od 1000 N/mm² pokryte zgorzeliną wlewki do kucia wysoka trwałość mimo znacznego narażenia na zużycie niskie straty materiałowe dzięki wyjątkowej równości cięcia ostrze zęba z materiału X000 z dodatnim kątem natarcia wysoka stabilność krawędzi tnących i duża odporność na zużycie zmienna podziałka uzębienia i standardowe rozwarcie zębów mm Cal x /16 x 0.05 K K K 4 x /8 x 0.04 K K K 41 x /8 x K K K 54 x /8 x 0.06 K K K K 67 x /8 x 0.06 K K K Długość cięcia (mm) Szerokości taśm: od 7 do 100 mm Kształty zębów: K Objaśnienia znajdują się na str. 48 Podziałki zęba: Zmienna: od 5-8 do zębów na cal (tpi) Objaśnienia znajdują się na str. 49 Rodzaje rozwiedzenia zębów: SD Objaśnienia znajdują się na str. 49 Gatunki: X000 : ok. 70 HRC, ok HV (do stali i metali nieżelaznych do 45 HRC) Wykonania specjalne: PW: Dostępne dla grup artykułów: SKALAR X000, SELEKTA GS X000 K = Ząb hakowy 0 WIKUS PIŁY TAŚMOWE 1

12 WIKUS PIŁY TAŚMOWE BIMETALICZNE WIKUS PIŁY TAŚMOWE BIMETALICZNE SKALAR X000 SELEKTA GS X000 Maksymalna wydajność do wysoce wytrzymałych materiałów Maksimum wydajności, Superfinishing, do materiałów trudnych do cięcia wysoka wydajność cięcia w przypadku wysokostopowych materiałów austenitycznych materiał ESU, materiał o wytrzymałości na rozciąganie od 1000 N/mm² eksploatacja w trybie ciągłym w dużych zakładach stale nierdzewne i kwasoodporne (austenityczne) stale Duplex oraz stale odporne termicznie szczególne wymagania w stosunku do jakości powierzchni i nacięcia wysoka produktywność dzięki doskonałej wydajności cięcia mniejsza częstotliwość wymiany taśmy dzięki wysokiej żywotności mniejsze siły tnące i spokojna praca bardzo wysoka produktywność dzięki krótkim czasom cięcia mniejsza częstotliwość wymiany taśmy dzięki wysokiej żywotności optymalne powierzchnie ograniczające nakład pracy na wykończenie zeszlifowany kontur ze specjalnie dostosowaną podziałką uzębienia ostrze zęba z materiału X000 z dodatnim kątem natarcia specjalne rozwarcie zębów dla zapewnienia optymalnego rozkładu wiórów ostrze zęba z materiału X000 z dodatnim kątem natarcia wysoka stabilność krawędzi tnących i duża odporność na zużycie opatentowane zęby wydajnościowe i wykańczające mm Cal x /16 x 0.05 K 4 x /8 x 0.04 K K 41 x /8 x K K K 54 x 1.0-1/8 x K K 54 x /8 x 0.06 K K K K K 67 x /8 x 0.06 K K K K K 80 x /8 x 0.06 K K K K 100 x x 0.06 K Długość cięcia (mm) mm Cal x /16 x 0.05 K K K 4 x /8 x 0.04 K K K 41 x /8 x K K K K 54 x 1.0-1/8 x K K 54 x /8 x 0.06 K K K K 67 x /8 x 0.06 K K K K 80 x /8 x 0.06 K K K Długość cięcia (mm) K = Ząb hakowy K = Ząb hakowy WIKUS PIŁY TAŚMOWE

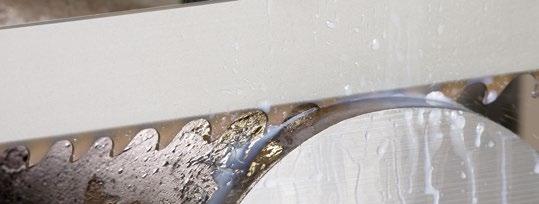

13 PIŁY TAŚMOWE WĘGLIKOWE OBSZARY ZASTOSOWAŃ PIŁ TAŚMOWYCH Z WĘGLIKAMI SPIEKANYMI dostępne w specjalnie wyszlifowanej lub rozwiedzionej geometrii zębów znakomite rezultaty we wszystkich aplikacjach dzięki zastosowaniu węglików o zróżnicowanej twardości i kompozycji bardzo wysoka wydajność cięcia, umożliwiająca podniesienie produktywności maszyny powlekane taśmy Premium gwarantujące najwyższą wydajność cięcia długa żywotność i wyjątkowo wysoka wydajność naszych produktów high-tech dzięki optymalnemu materiałowi stosowanemu do ich wytwarzania Dla ułatwienia wyboru odpowiedniej piły podzieliliśmy naszą ofertę pił taśmowych z węglikami spiekanymi na cztery grupy: 1. Stale konstrukcyjne, stale do nawęglania i ulepszania cieplnego oraz stale narzędziowe, również w trybie mieszanym Elastycznie stosowane piły taśmowe jako narzędzia uniwersalne dla szerokiego spektrum zastosowań. Stale odporne na korozję i kwasy oraz stopy specjalnes Jednostki sprzedaży: zwoje o długości maksymalnie 50 m taśmy zgrzewane na żądaną długość Specjalne piły taśmowe do materiałów trudnych do cięcia, ciągliwych i mających tendencję do utwardzania się a także do stopów na bazie niklu oraz stopów tytanu Szerokości taśm: Kształty zębów: Podziałki zęba: Rodzaje rozwiedzenia zębów: Wykonania specjalne: od 1 do 100 mm S, K, T, TSN Objaśnienia znajdują się na str. 48 Zmienna: od -4 do zębów na cal (tpi) Stała: od 4 do 1.5 zębów na cal (tpi) Objaśnienia znajdują się na str. 49 SD Objaśnienia znajdują się na str. 49 PW: Dostępne dla grup artykułów: DUROSET, DUROSET PREMIUM, FUTURA, FUTURA PREMIUM, FUTURA VA, FUTURA PREMIUM VA. Metale nieżelazne Piły taśmowe do bardzo wielu zastosowań w branży odlewniczej, m.in. do cięcia odlewów aluminiowych, obróbki wlewków aluminiowych i płyt, jak również do wszystkich pozostałych metali nieżelaznych 4. Zastosowania specjalne Oprócz wyżej wymienionych możliwości rozwiązań oferujemy ponadto optymalną piłę taśmową do zastosowań specjalnych, np.: cięcie wysokowydajne stale hartowane powierzchniowo mineralne materiały budowlane W przypadku zapotrzebowania na inne zastosowania specjalne, zapraszamy do skontaktowania się z naszymi specjalistami z działu doradztwa technicznego, którzy zaproponują optymalną piłę taśmową o odpowiednich parametrach użytkowych. 4 WIKUS PIŁY TAŚMOWE 5

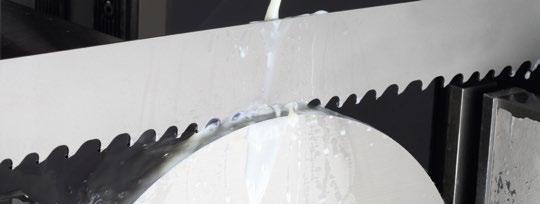

14 WIKUS PIŁY TAŚMOWE WĘGLIKOWE WIKUS PIŁY TAŚMOWE WĘGLIKOWE DUROSET Solidna i uniwersalna piła taśmowa FUTURA Wysoce wydajny bestseller w rodzinie pił taśmowych wszystkie stale, powierzchnie kute i pokryte zgorzeliną materiał pełny i rury grubościenne stale konstrukcyjne, stale do nawęglania i ulepszania cieplnego oraz stale narzędziowe cięcia seryjne wzrost produktywności parku maszynowego specjakne wykonanie poprawia odporność na zużycie bardzo wysoka wydajność cięcia w celu zwiększenia produktywności wysoka trwałość dzięki optymalnemu rozkładowi wiórów rozwarta geometra zębów z dodatnim kątem natarcia przy zmiennej podziałce uzębienia optymalny sekcyjny rozkład wiórów zeszlifowany ząb trapezowy z dodatnim kątem natarcia opatentowany system rozkładu wiórów mm Cal x /16 x 0.05 K K 4 x /8 x 0.04 K K 41 x /8 x K K K 54 x 1.0-1/8 x K K 54 x /8 x 0.06 K K 67 x /8 x 0.06 K K 80 x /8 x 0.06 K K 100 x x 0.06 K Długość cięcia (mm) DUROSET PREMIUM Solidna i uniwersalna piła taśmowa z powłoką z twardego materiału K = Ząb hakowy, Rycina poniżej: DUROSET PREMIUM wszystkie stale, powierzchnie kute i pokryte zgorzeliną materiał pełny i rury grubościenne większa żywotność i jeszcze krótszy czas cięcia zapewnienie potencjałów produkcyjnych w przypadku wystąpienia wąskiego gardła specjalna powłoka z twardego materiału do obróbki stali dodatkowa powłoka grzbietu taśmy zmniejszająca tarcie mm Cal x /8 x 0.04 K 41 x /8 x K K 54 x /8 x 0.06 K K 67 x /8 x 0.06 K K 80 x /8 x 0.06 K K Długość cięcia (mm) mm Cal x /16 x 0.05 T 4 x /8 x 0.04 T T 41 x /8 x T T T T 54 x 1.0-1/8 x T T 54 x /8 x 0.06 T T T T T T 67 x /8 x 0.06 T T T T T 80 x /8 x 0.06 T T T Długość cięcia (mm) FUTURA PREMIUM T = Ząb trapezowy, Rycina poniżej: FUTURA PREMIUM Wysokowydajna, uniwersalna i ciesząca się dużą popularnością wśród klientów piła taśmowa z powłoką z twardego materiału stale konstrukcyjne, stale do nawęglania i ulepszania cieplnego oraz stale narzędziowe cięcia seryjne do zwiększenia zdolności produkcyjnych maszyn w przypadku wystąpienia wąskiego gardła niezawodność nawet w przypadku zmian bezobsługowych redukcja emisji hałasów specjalna powłoka z twardego materiału do obróbki stali dodatkowa powłoka grzbietu taśmy zmniejszająca tarcie mm Cal x /8 x 0.04 T T 41 x /8 x T T T T 54 x 1.0-1/8 x T T 54 x /8 x 0.06 T T T T T 67 x /8 x 0.06 T T T T T 80 x /8 x 0.06 T T T Długość cięcia (mm) WIKUS PIŁY TAŚMOWE 7

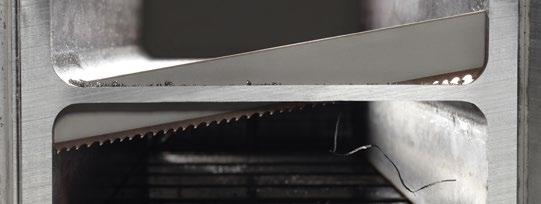

15 WIKUS PIŁY TAŚMOWE WĘGLIKOWE WIKUS PIŁY TAŚMOWE WĘGLIKOWE PROFIDUR TAURUS 1 Powlekany profesjonalista do profili Korzystna cenowo i wyróżniająca się doskonałymi właściwościami uniwersalna piła taśmowa wsporniki i profile perfekcyjnie nadaje się do konstrukcji stalowych wszystkie stale oraz metale nieżelazne materiał pełny wzrost wydajności produkcyjnej dzięki najwyższej wydajności cięcia i trwałości precyzyjne przycięcia bez zadziorów znaczna redukcja emisji hałasów korzystna cenowo węglikowa taśma tnąca o różnorodnych możliwościach zastosowania niewielka obróbka wykańczająca dzięki dobrej jakości powierzchni cięcia możliwość zastosowania również w maszynach bez pakietu węglikowego opatentowana geometria zębów do przerywanego kanału cięcia solidne ostrza z węglika spiekanego z powłoką z twardego materiału innowacyjna geometria zębów sprawdzony materiał ostrza z węglika spiekanego mm Cal x 1.0-1/8 x T 54 x /8 x 0.06 T T 67 x /8 x 0.06 T Długość cięcia (mm) mm Cal x /16 x 0.05 T 4 x /8 x 0.04 T T 41 x /8 x T T T T 54 x /8 x 0.06 T T T T 67 x /8 x 0.06 T T T T 80 x /8 x 0.06 T T T Długość cięcia (mm) TAURUS PREMIUM Ekonomiczna pokrywana węglikowa piła taśmowa 1 wszystkie stale materiał pełny dobra wydajność cięcia i doskonała powierzchnia cięcia wysoka trwałość zapobiega okresom przestoju spokojna praca o niskim poziomie drgań ostrza z węglika spiekanego powłoką z twardego materiału dodatkowa powłoka grzbietu taśmy zmniejszająca tarcie mm Cal x /8 x 0.04 T T 41 x /8 x T T T T 54 x /8 x 0.06 T T T 67 x /8 x 0.06 T T Długość cięcia (mm) T = Ząb trapezowy T = Ząb trapezowy, Rycina poniżej: TAURUS 8 WIKUS PIŁY TAŚMOWE 9

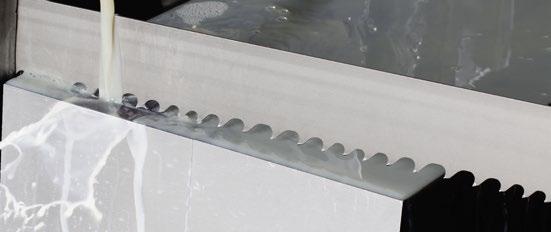

16 WIKUS PIŁY TAŚMOWE WĘGLIKOWE WIKUS PIŁY TAŚMOWE WĘGLIKOWE FUTURA VA Wysokowydajny bestseller do stali nierdzewnych FUTURA 718 Najlepsza piła taśmowa do stopów na bazie niklu FUTURA PREMIUM VA wszystkie stale nierdzewne i kwasoodporne, tytan i stopy tytanu cięcia seryjne optymalne formowanie wiórów i wysoka jakość powierzchni cięcia dobra wydajność cięcia w celu skrócenia czasu cięcia wysoka żywotność redukuje czas potrzebny na przezbrojenie i okresy przestoju ostrza zębów wykonane ze specyficznego węglika zeszlifowany ząb trapezowy z mocno dodatnim kątem natarcia optymalny rozkład wiórów do materiałów ciągliwych i wysoce wytrzymałych mm Cal x /8 x 0.04 T T 41 x /8 x T T T 54 x 1.0-1/8 x T T T 54 x /8 x 0.06 T T 67 x /8 x 0.06 T T T 80 x /8 x 0.06 T Długość cięcia (mm) Wysokowydajny bestseller do stali nierdzewnych z powłoką z twardego materiału materiał pełny stali trudnych do cięcia stopy na bazie niklu stale odporne termicznie, żaroodporne oraz stale Duplex bardzo dobra wydajność dla materiałów bardzo trundych do cięcia wysoka żywotność mimo wysokiego stopnia narażenia na zużycie niskie straty materiałowe wysoka jakość powierzchni cięcia redukuje nakład pracy na obróbkę wykańczającą ostrza zęba z optymalnego węglika spiekanego do wysoce wytrzymałych ciągliwych materiałów perfekcyjnie zeszlifowane zęby trapezowe o optymalnej geometrii taśma nośna o specjalnym kształcie mm Cal x /8 x T T 54 x 1.0-1/8 x T T 54 x /8 x 0.06 T T 67 x /8 x 0.06 T T T 80 x /8 x 0.06 T Długość cięcia (mm) wszystkie stale nierdzewne i kwasoodporne tytan i stopy tytanu cięcia seryjne bardzo dobra wydajność cięcia, eliminuje ryzyko wystąpienia wąskich gardeł zapewnia bezpieczeństwo podczas cięcia stali nierdzewnych o dużych przekrojach spokojna praca o niskim poziomie drgań specjalna powłoka z twardego materiału do obróbki stali nierdzewnych dodatkowa powłoka grzbietu taśmy zmniejszająca tarcie mm Cal x /8 x T T T 54 x /8 x 0.06 T T 67 x /8 x 0.06 T T 80 x /8 x 0.06 T T Długość cięcia (mm) T = Ząb trapezowy, Rycina poniżej: FUTURA PREMIUM VA T = Ząb trapezowy 0 WIKUS PIŁY TAŚMOWE 1

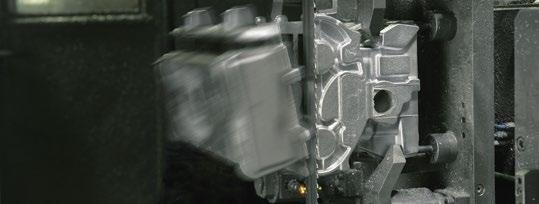

17 WIKUS PIŁY TAŚMOWE WĘGLIKOWE WIKUS PIŁY TAŚMOWE WĘGLIKOWE ECODUR Korzystna cenowo piła taśmowa do odlewów nieżelaznych FUTURA NE Wysokowydajny bestseller do metali nieżelaznych nadlewy i występy w odlewach nieżelaznych aluminium i stopy aluminium jako materiał pełny lub profil miedź i stopy miedzi jako materiał pełny lub profil wzrost produktywności dzięki krótkim czasom cięcia niewielka obróbka wykańczająca dzięki wysokiej jakości powierzchni ostrza zębów wykonane ze specyficznego stopu twardego, odpornego na zużycie abrazyjne zeszlifowany ząb trapezowy z dodatnim kątem natarcia opatentowany rozkład wiórów zapewniający wydajność i jakość powierzchni cięcia mm Cal x / x 0.0 T 0 x 0.90 /4 x 0.05 T 7 x /16 x 0.05 T T 4 x /8 x 0.04 T T T 41 x /8 x T T T 54 x 1.0-1/8 x T T 54 x /8 x 0.06 T T T T 67 x /8 x 0.06 T Długość cięcia (mm) DUROSET NE Rozwarta wersja specjalna do metali nieżelaznych T = Ząb trapezowy, K = Ząb hakowy, Rycina poniżej: ECODUR cięcia konturowe i promieniowe w metalach nieżelaznych automatyczny i w szczególności ręczny posuw wysoka wydajność cięcia zwiększa produktywność wysoka żywotność nawet w zmiennych warunkach bardzo szerokie rozwarcie zeszlifowany ząb trapezowy z dodatnim kątem natarcia ostrza zęba wykonane ze specyficznego stopu twardego, odpornego na zużycie abrazyjne mm Cal 0 x 0.90 /4 x 0.05 K 7 x /16 x 0.05 K 4 x /8 x 0.04 K K Długość cięcia (mm) FUTURA NE RS T = Ząb trapezowy, Rycina poniżej: FUTURA NE elementy aluminiowe z odlewów kokilowych i ciśnieniowych, wlewki aluminiowe, walcowane produkty aluminiowe miedź i stopy miedzi krótkie takty pracy i bardzo dobra produktywność dzięki wysokiej wydajności cięcia niewielki naddatek na obróbkę dzięki optymalnej jakości powierzchni bezpieczeństwo produkcji dzięki wysokiej odporności na zużycie abrazyjne ostrza zębów wykonane ze specyficznego stopu twardego zeszlifowany ząb trapezowy z dodatnim kątem natarcia optymalny rozkład wiórów zapewniający wydajność i jakość powierzchni cięcia mm Cal x /16 x 0.05 T 4 x /8 x 0.04 T T 41 x /8 x T T 54 X 1.0-1/8 x T 54 x /8 x 0.06 T T T 67 x /8 x 0.06 T 80 x /8 x 0.06 T T Długość cięcia (mm) Wysokowydajny bestseller redukujący straty podczas cięcia do metali nieżelaznych obróbka wlewków aluminiowych, produkcja płyt aluminiowych najwyższa wydajność cięcia dzięki zredukowanemu wolumenowi cięcia zoptymalizowany uzysk wlewków dzięki zredukowanej ilości odpadów perfekcyjna powierzchnia cięcia ograniczająca obróbkę wykańczającą specjalny szlif redukujący szerokość szczeliny cięcia zeszlifowany ząb trapezowy z dodatnim kątem natarcia optymalny rozkład wiórów zapewniający wydajność i jakość powierzchni cięcia mm Cal x /8 x T 54 x 1.0-1/8 x T 54 x /8 x 0.06 T T 80 x /8 x 0.04 T T Długość cięcia (mm) WIKUS PIŁY TAŚMOWE

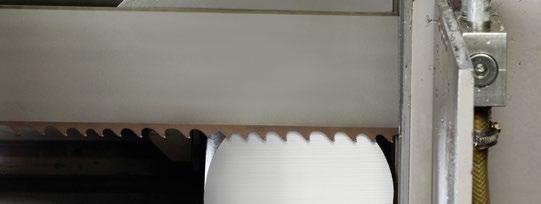

18 WIKUS PIŁY TAŚMOWE WĘGLIKOWE WIKUS PIŁY TAŚMOWE WĘGLIKOWE ARION FG Królewska kategoria w rodzinie pił taśmowych S ARION EG Wysoka jakość i najlepsza jakość powierzchni S ARION PG Wysoka wydajność do rur i profili materiał pełny, stale konstrukcyjne, stale do nawęglania i ulepszania cieplnego duże serie i cięcia masowe na wysokosprawnych przecinarkach najwyższa produktywność dzięki maksymalnej wydajności cięcia niewielkie straty materiałowe dzięki technologii cienkiego cięcia doskonała efektywność dzięki wysokiej żywotności precyzyjna równość powierzchni cięcia ostrze z węglika spiekanego z powłoką wykonaną z twardego materiału bardzo odpornego na zużycie zeszlifowany ząb trapezowy (geometria FUTURA ) technologia cienkiego cięcia zapewniająca bardzo wysoką stabilność taśmy mm Cal x /8 x 0.04 T T 67 x /8 x 0.04 T T T 80 x /8 x 0.04 T T T 100 x x 0.04 T T T T Długość cięcia (mm) S materiał pełny na wysokowydajncyh przecinarkach duże serie i cięcia masowe w handlu stalą stale konstrukcyjne, stale do nawęglania i ulepszania cieplnego wysoka jakość powierzchni cięcia najwyższa produktywność dzięki maksymalnej wydajności cięcia niewielkie straty materiałowe dzięki technologii cienkiego cięcia doskonała efektywność dzięki wysokiej żywotności ostrze ze stopu twardego z powłoką wykonaną z twardego materiału bardzo odpornego na zużycie zeszlifowany ząb trapezowy (geometria ECODUR ) technologia cienkiego cięcia zapewniająca bardzo wysoką stabilność taśmy mm Cal X /8 x 0.04 T T 67 X /8 x 0.04 T T T 80 x /8 x 0.04 T T T 100 x x 0.04 T T T T Długość cięcia (mm) grubościenne rury i profile, stale konstrukcyjne, stale do nawęglania i ulepszania cieplnego duże serie i cięcia masowe na wysokosprawnych przecinarkach bardzo proste i wolne od zadziorów powierzchnie cięcia najwyższa produktywność w przypadku nieprzerywanego kanału cięcia niewielkie straty materiałowe dzięki technologii cienkiego cięcia doskonała efektywność dzięki wysokiej żywotności nowo stworzony, powlekany materiał ostrza bardzo solidny, zeszlifowany ząb trapezowy (geometria PROFIDUR ) technologia cienkiego cięcia zapewniająca bardzo wysoką stabilność taśmy mm Cal x /8 x 0.04 T T 67 x /8 x 0.04 T T Długość cięcia (mm) T = Ząb trapezowy, Rycina poniżej: ARION FG T = Ząb trapezowy 4 WIKUS PIŁY TAŚMOWE 5

19 WIKUS PIŁY TAŚMOWE WĘGLIKOWE WIKUS PIŁY TAŚMOWE WĘGLIKOWE FUTURA SN S Specjalista w dziedzinie twarda powłoka i miękki rdzeń TCT S Piła taśmowa do wysoce wytrzymałych materiałów mineralnych FUTURA PREMIUM SN materiały hartowane powierzchniowo i chromowane na twardo stale hartowane wskrośnie do 65 HRC, twarda stal manganowa obróbka piłą materiałów hartowanych dobra wydajność cięcia i dobra jakość powierzchni wzrost efektywności dzięki wysokiej trwałości zoptymalizowana geometria specjalna z ujemnym kątem natarcia zeszlifowany ząb trapezowy bez rozwarcia mm Cal -4-7 x /16 x 0.05 TSN 4 x /8 x 0.04 TSN TSN 41 x /8 x TSN TSN 54 x /8 x 0.06 TSN 67 x /8 x 0.06 TSN Długość cięcia (mm) Specjalista z powłoką z twardego materiału, do najtwardszych materiałów S gazobeton i beton komórkowy, grafit materiały izolacyjne jak wełna szklana i mineralna tworzywa sztuczne wzmacnianie włóknem szklanym i węglowym bardzo wysoka odporność na zużycie abrazyjne możliwość stosowania w cięciu na sucho ostrza z węglika spiekanego o bardzo wysokiej odporności na zużycie precyzyjnie rozwarta geometria zębów stała podziałka uzębienia mm Cal x / x 0.0 S 0 x 0.80 /4 x 0.0 S K 7 x /16 x 0.05 S, K S, K S, K 4 x /8 x 0.04 S, K K 41 x /8 x K K K Długość cięcia (mm) materiały hartowane powierzchniowo i chromowane na twardo stale hartowane wskrośnie do 65 HRC, twarda stal manganowa wyraźne wydłużenie żywotności wysoka wydajność cięcia w celu zwiększenia produktywności doskonała jakość powierzchni ostrza z węglika spiekanego o z wysoce wytrzymałą powłoką z twardego materiału zoptymalizowana geometria specjalna z ujemnym kątem natarcia dodatkowa powłoka grzbietu taśmy zmniejszająca tarcie mm Cal -4-7 x /16 x 0.05 TSN 4 x /8 x 0.04 TSN TSN 41 x /8 x TSN TSN Długość cięcia (mm) TSN = Kształt zęba TSN, Rycina poniżej: FUTURA PREMIUM SN S = Ząb standardowy, K = Ząb hakowy 6 WIKUS PIŁY TAŚMOWE 7

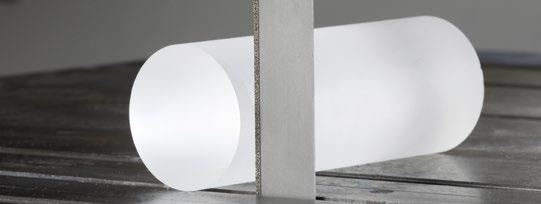

20 WIKUS PIŁY TAŚMOWE Z NASYPEM DIAMENTOWYM PIŁY TAŚMOWE Z NASYPEM DIAMENTOWYM diament, najtwardszy z minerałów, jest w stanie przeciąć każdy materiał i stop wyjątkowe właściwości taśmy nośnej zaprojektowanej przez firmę WIKUS nadają się optymalnie do zastosowania dla obciążeń dzięki ekstremalnie wysokiej szybkości cięcia ze względu na bardzo specyficzne zastosowanie taśm DIAGRIT zalecamy wcześniejszy kontakt z naszymi specjalistami, w celu uzgodnienia kombinacji wielkości ziaren oraz doboru wymiarów taśmy. w przyszłości taśmy nośne w całym katalogu DIAGRIT będą wykonane z odpornej na korozję stali specjalnej DIAGRIT K Piła taśmowa z nasypem diamentowym na całej długości szkło, grafit, węgiel twardy palony, ceramika, krzem materiały betonowe, tworzywa wzmacniane włóknem szklanym, materiały spiekane, kamienie naturalne niewielkie rozmiary przedmiotów obróbki brak odprysków na krawędziach konturu niewielki nakład pracy na obróbkę wykańczającą ze względu na bardzo dobrą jakość powierzchni cięcia całkowite pokrycie diamentami na krawędzi taśmy taśma nośna z ulepszonej cieplnie stali stopowej mm Cal mm Cal mm Cal 10 x 0.50 /8 x x /16 x x 0.90 x x / x x /16 x x /8 x x /8 x x /8 x x /8 x x 0.50 /4 x x /8 x x /8 x x 0.80 /4 x x /8 x x x x /16 x x /8 x x x 0.04 Jednostki sprzedaży: Szerokości taśm: Nasyp diamentowy: Wielkości ziaren: Zakres zastosowania: Opcjonalnie: taśmy zgrzewane na żądaną długość od 10 do 100 mm ciągły (K), segmentowy (S), przerywany (U), w podziale od 6 do 0 mm D64, D91, D16, D151, D181, D5, D01, D56, D46, D501, D601, D711 szkło, grafit, węgiel twardy palony, ceramika, krzem, materiały betonowe, tworzywa wzmacniane włóknem szklanym, materiały spiekane, kamienie naturalne Inne wymiary na zamówienie DIAGRIT K VA Piła taśmowa z nasypem diamentowym na całej długości i nierdzewnym wspornikiem szkło, grafit, węgiel twardy palony, ceramika, krzem materiały betonowe, tworzywa wzmacniane włóknem szklanym, materiały spiekane, kamienie naturalne niewielkie rozmiary przedmiotów obróbki możliwość zastosowania bezolejowego chłodziwa w przypadku dłuższych okresów przestoju wspornik nie ulega korozji brak odprysków na krawędziach konturu niewielki nakład pracy na wykończenie ze względu na bardzo dobrą jakość powierzchni cięcia całkowite pokrycie diamentami na krawędzi taśmy taśma nośna wykonana z odpornej na korozję stali specjalnej mm Cal mm Cal mm Cal 1 x / x x /8 x x /8 x x 0.50 /4 x x /8 x x x x /16 x x / x 0.00 Inne wymiary na zamówienie 8 WIKUS PIŁY TAŚMOWE 9

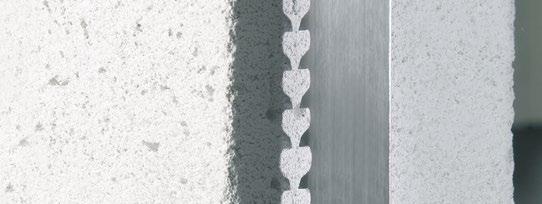

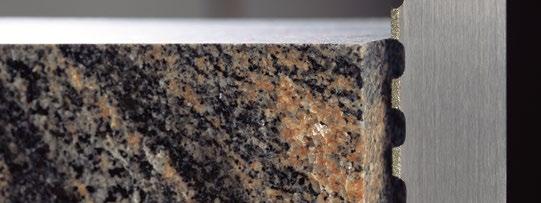

21 WIKUS PIŁY TAŚMOWE Z NASYPEM DIAMENTOWYM WIKUS PIŁY TAŚMOWE Z NASYPEM DIAMENTOWYM DIAGRIT S Piła taśmowa z segmentami z nasypem diamentowym DIAGRIT U Piła taśmowa z nasypem diamentowym z uzębieniem szkło, grafit, węgiel twardy palony, ceramika, krzem materiały betonowe, tworzywa wzmacniane włóknem szklanym, materiały spiekane, kamienie naturalne średnie rozmiary przedmiotów obróbki szkło, grafit, węgiel twardy palony, ceramika, krzem materiały betonowe, tworzywa wzmacniane włóknem szklanym, materiały spiekane, kamienie naturalne duże rozmiary przedmiotów obróbki wyższa wydajność cięcia indywidualny kształt geometrii pokrycia niewielki nakład pracy na wykończenie ze względu na dobrą jakość powierzchni cięcia duża przestrzeń na wióry / ścierany materiał indywidualny kształt geometrii segmentów (ząb specjalny) krótki czas cięcia dzięki bardzo wysokiej wydajności cięcia segmentowe pokrycie diamentami na krawędzi taśmy taśma nośna z ulepszonej cieplnie stali stopowej wystające segmenty pokryte diamentami w różnej podziałce taśma nośna z ulepszonej cieplnie stali stopowej mm Cal mm Cal mm Cal 10 x 0.50 /8 x x /16 x x 0.90 x x / x x /16 x x /8 x x /8 x x /8 x x /8 x x 0.50 /4 x x /8 x x /8 x x 0.80 /4 x x /8 x x x x /16 x x /8 x x x 0.04 podziałka T podziałka T podziałka T mm Cal mm mm Cal mm mm Cal mm 10 x 0.50 /8 x x /16 x x /8 x x / x x /16 x x /8 x x / x x /8 x x /8 x x /8 x x /8 x x x x 0.80 /4 x x /8 x x x x /16 x x /8 x x x x /16 x x 0.90 x DIAGRIT S VA Inne wymiary na zamówienie Piła taśmowa z segmentami z nasypem diamentowym z nierdzewną taśmą nośną szkło, grafit, węgiel twardy palony, ceramika, krzem materiały betonowe, tworzywa wzmacniane włóknem szklanym, materiały spiekane, kamienie naturalne średnie rozmiary przedmiotów obróbki możliwość zastosowania bezolejowego chłodziwa w przypadku dłuższych okresów przestoju wspornik nie ulega korozji wyższa wydajność cięcia indywidualny kształt geometrii pokrycia segmentowe pokrycie diamentami krawędzi taśmy taśma nośna wykonana z odpornej na korozję stali specjalnej mm Cal mm Cal mm Cal 1 x / x x /8 x x /8 x x 0.50 /4 x x /8 x x x x /16 x x / x 0.00 DIAGRIT U VA Inne wymiary na zamówienie Piła taśmowa pokryta nasypem diamentowym z uzębieniem i nierdzewną taśmą nośną szkło, grafit, węgiel twardy palony, ceramika, krzem materiały betonowe, tworzywa wzmacniane włóknem szklanym, materiały spiekane, kamienie naturalne duże rozmiary przedmiotów obróbki możliwość zastosowania bezolejowego chłodziwa w przypadku dłuższych okresów przestoju wspornik nie ulega korozji duża przestrzeń na wióry / ścierany materiał krótki czas cięcia dzięki bardzo wysokiej wydajności cięcia wystające segmenty pokryte diamentami w różnej podziałce taśma nośna wykonana z odpornej na korozję stali specjalnej podziałka T podziałka T podziałka T mm Cal mm mm Cal mm mm Cal mm 1 x / x x /8 x x /8 x x 0.50 /4 x x /8 x x /8 x WIKUS PIŁY TAŚMOWE 41

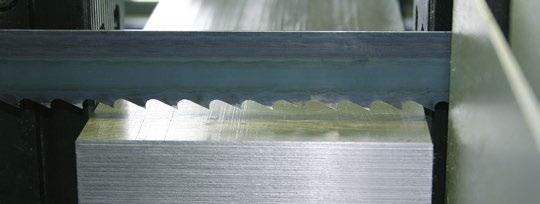

22 WIKUS PIŁY TAŚMOWE ZE STALI NARZĘDZIOWEJ PIŁY TAŚMOWE ZE STALI NARZĘDZIOWEJ odpowiednie do prostych cięć warsztatowych aż po obróbkę kompozytów hartowane wierzchołki zębów i wyjątkowo elastyczny korpus taśmy gwarantują wysoką niezawodność DIAMANT Piła taśmowa o podwyższonej stabilności taśmy materiał pełny, rury i profile o maks. średnim przekroju stale niestopowe o niskiej wytrzymałości, drewno, metale nieżelazne do eksploatacji warsztatowej większa równość i lepsza jakość powierzchni piła taśmowa w dobrej cenie dobra jakość spawów hartowane wierzchołki zębów ulepszona taśma nośna z elastycznej stali narzędziowej kształt zębów: ząb standardowy (0 ) i ząb kłowy (dodatni) Jednostki sprzedaży: Szerokości taśm: Kształty zębów: Podziałki zęba: zwoje o stałych długościach i zwoje o długościach do 10 m, w zależności od szerokości taśmy taśmy zgrzewane na żądaną długość od 5 do 5 mm L, S, K Objaśnienia znajdują się na str. 48 Stała: od 4 do zębów na cal (tpi) Objaśnienia znajdują się na str. 49 SD WS GS mm Cal x 0.40 /16 x S S 5 x 0.65 /16 x 0.05 S S S S 6 x /4 x K 6 x /4 x 0.05 S S S S S, K K S K 8 x /16 x 0.05 S S S S S, K K S K 10 x 0.65 /8 x 0.05 S S S S S, K K K S 1 x / x 0.05 S S S S, K S, K K S 16 x /8 x 0.00 S S 16 x /8 x 0.05 S S S, K S, K K S 16 x /8 x 0.0 S K K K S 0 x 0.80 /4 x 0.0 S S K K K S 5 x x 0.05 S S, K S, K S, K Rodzaje rozwiedzenia zębów: SD, WS, GS Objaśnienia znajdują się na str. 49 S = Ząb standardowy, K = Ząb hakowy Do określenia długości styku należy wykorzystać tabelę na stronie WIKUS PIŁY TAŚMOWE 4

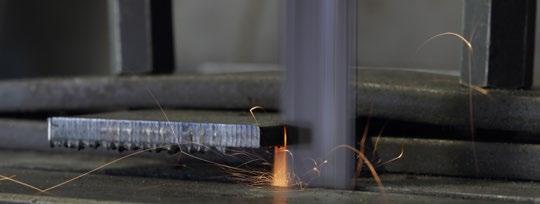

23 WIKUS PIŁY TAŚMOWE ZE STALI NARZĘDZIOWEJ WIKUS PIŁY TAŚMOWE ZE STALI NARZĘDZIOWEJ EXTRA 1 S Piła taśmowa do użytku domowego Specjalna piła taśmowa do cięcia przez wytapianie szczeliny JET materiał pełny, rury i profile o małym przekroju stale niestopowe o niskiej wytrzymałości, drewno, metale nieżelazne dla majsterkowiczów i drobnych warsztatów stale o grubości do 0 mm materiały kompozytowe opony piła taśmowa w bardzo dobrej cenie dobra jakość spawów solidna piła taśmowa do bardzo dużej prędkości cięcia wysoka odporność termiczna na zużycie hartowane wierzchołki zębów taśma nośna z elastycznej stali narzędziowej kształt zębów: ząb standardowy i wrębowy z kątem natarcia 0 hartowane końcówki zębów o dużej zawartości krzemu taśma nośna z elastycznej stali narzędziowej kształt zębów: ząb standardowy z kątem natarcia 0 mm Cal x /16 x 0.05 L 10 x 0.65 /8 x 0.05 S S, L L 1 x / x 0.05 S S, L L 16 x /8 x 0.0 S S L 0 x 0.80 /4 x 0.0 S S, L L SD RL GS mm Cal x 0.65 /8 x 0.05 S 16 x /8 x 0.0 S 0 x 0.80 /4 x 0.0 S 5 x x 0.05 S S S S S L = Ząb rozsunięty, S = Ząb standardowy Do określenia długości styku należy wykorzystać tabelę na stronie 46. S = Ząb standardowy Do określenia długości styku należy wykorzystać tabelę na stronie WIKUS PIŁY TAŚMOWE 45

24 DOBÓR PIŁY TAŚMOWEJ 1. Długość taśmy taśmy zależą od typu piły - interaktywny przegląd wraz z najczęściej stosowanymi piłami taśmowymi i wymiarami taśm pasujących do pił firmy WIKUS jest dostępny na naszej stronie internetowej: Szerokość taśmy Im większa szerokość taśmy, tym wyższa stabilność piły taśmowej Maszyny poziome: szerokość taśmy określa producent Maszyny pionowe: możliwa większa swoboda przy doborze szerokości taśmy; patrz informacje producenta Piły konturowe: szerokość taśmy jest ograniczona najmniejszym promieniem krzywizny cięcia. Materiał krawędzi tnącej WIKUS oferuje cztery główne grupy materiałowe krawędzi tnącej: bimetal (HSS) węglik diament stal narzędziowa Materiał krawędzi tnącej jest uzależniony od właściwości ciętego materiału. 4. Podziałka zębów Miarodajną wielkością przy wyborze podziałki zębów jest długość przyporu taśmy do cięcia w obrabianym przedmiocie. Istotne znaczenie przy wyborze optymalnej podziałki zębów ma również materiał przeznaczony do cięcia i rodzaj stosowanej taśmy. W tabelach poszczególnych produktów znajdują się dane dotyczące długości styku z rozróżnieniem na granicę dolną i górną. W tym miejscu przyporządkowujemy zalecaną przez nas podziałkę uzębienia. Tabela obok służy do określenia odpowiedniej podziałki uzębienia dla pił taśmowych ze stali narzędziowej w przypadku cięcia materiału pełnego ze stałą podziałką uzębienia. Wielkości mające znaczenie przy wyborze właściwej podziałki zębów w przypadku cięcia rur to średnica zewnętrzna i grubość ścianki. Nasze zalecenia znajdują się w przedstawionej tabeli. Stała podziałka Długość cięcia (mm) tpi od do Kształt zęba Optymalna kombinacja różnych kształtów zęba z materiałem krawędzi tnącej i wymiarami taśmy pozwala osiągnąć najwyższą wydajność skrawania. 6. Rodzaje rozwiedzenia zębów Dokładny opis znajduje się na następnej stronie. s Cięcie rur Zewnętrzna średnica rury (mm) / podziałka zębów w tpi mm s = grubość ścianki Jeżeli planowane jest cięcie dwóch lub większej ilości rur leżących obok siebie, należy użyć tej tabeli licząc podwójną grubość ścianki (s) 46 WIKUS PIŁY TAŚMOWE 47

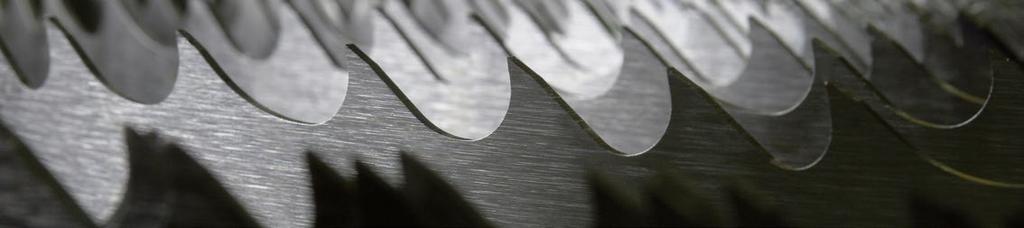

25 KSZTAŁTY ZĘBÓW RODZAJE ROZWIEDZENIA ZĘBÓW Ząb rozsunięty (L) Ząb standardowy (S) Przez rozwiedzenie zębów rozumiemy naprzemienne rozgięcie zębów na prawo i lewo w stosunku do płaszczyzny taśmy nośnej. Zapewnia to swobodne przesuwanie się taśmy w kanale cięcia. Rozwiedzenie standardowe (SD) Rozwiedzenie grupowe (GS) Kąt natarcia: 0, zastosowanie: Kąt natarcia: 0, zastosowanie: materiały miękkie (aluminium i drewno) dostępne tylko ze stali narzędziowej Ząb profilowy (P) pozytywny Kąt natarcia: pozytywny, zastosowanie: profile wydrążone i kątowe dwuteowniki stalowe wiązki i warstwy zadania o dużym prawdopodobieństwie wystąpienia wibracji materiały dające drobny wiór stal o dużej zawartości węgla stal narzędziowa i żeliwo materiały o małych przekrojach profile cienkościenne Ząb hakowy (K) pozytywny Kąt natarcia: pozytywny, zastosowanie: zastosowanie uniwersalne metale nieżelazne i stale profile i materiały pełne Odstępy między zębami Uniwersalne zastosowanie do cięcia różnych gatunków stali o grubości powyżej 5 mm, odlewów oraz twardych metali nieżelaznych. Podziałka stała: sekwencja rozwiedzenia lewo /prawo /prosto Podziałka zmienna: W każdej sekwencji przynajmniej jeden ząb jest nierozwiedziony. Pozostałe zęby są rozwiedzione naprzemiennie lewo /prawo lub w odwrotnej kolejności. Rozwiedzenie falowe (WS) Dla pił taśmowych z zakresu podziałek 4 do 18 tpi, zastosowanie rozwiedzenia grupowego pozwala uzyskać lepszą powierzchnię cięcia. Ząb trapezowy (T) Krawędź cięcia o geometrii trapezowej Kształt zęba TSN (Ząb trapezowy) negatywny Taśmy z rozwiedzeniem falowym zalecane są do cięcia materiałów o średnicach do 5 mm, np. blach, rur cienkościennych i profili. Kąt natarcia: pozytywny, zastosowanie: wysoka wydajność cięcia doskonała powierzchnia cięcia Kąt natarcia: negatywny, specjalne zastosowanie: wały powierzchniowo utwardzane stale utwardzane do 6 HRC, utwardzane stale manganowe, półwyroby pokryte chromem technicznym średnica do 00 mm PODZIAŁKA ZĘBÓW (Tz ) Podziałka jest zdefiniowana jako liczba zębów na cal (teeth per inch - tpi). 1 cal odpowiada 5.4 mm. Wyróżnia się podziałkę stałą z równymi odstępami między zębami np. tpi i podziałkę zmienną z odległościami pomiędzy zębami płynnie zmieniającymi się w ramach jednej grupy zębów. Zmienna podziałka zębów np. - tpi określona jest dwoma wartościami: tpi oznacza maksymalną, a tpi minimalną odległość między zębami w ramach jednej grupy. Stała Zmienna Min. Max. Odstępy między zębami 48 WIKUS PIŁY TAŚMOWE 49

26 DOCIERANIE PIŁ TAŚMOWYCH Ostre krawędzie skrawające o bardzo małym promieniu naroża są niezbędne dla osiągnięcia wysokich wydajności cięcia i długiej żywotności. Aby ten cel osiągnąć, zalecamy prawidłowe docieranie piły, zgodnie z powyższymi rysunkami: 1. nowa krawędź skrawająca o bardzo małym promieniu. optymalna krawędź skrawająca dzięki prawidłowemu docieraniu. nieprawidłowe docieranie prowadzi do powstania mikropęknięć na krawędzi skrawającej Przed pierwszym użyciem: naciąg taśmy powinien wynosić około 00 N/mm przy użyciu ręcznego refraktometru należy sprawdzić zawartość oleju w chłodziwie 4.0 ParaMaster dane dotyczące zalecanej zawartości oleju w chłodziwie znajdują się w suwakach oraz w programie PIŁY TAŚMOWE BIMETALICZNE Prawidłową prędkość cięcia i posuwu należy ustawić (np. używając suwaka firmy WIKUS do optymalizacji prawidłowych parametrów cięcia dla taśm bimetalicznych), w zależności od materiału obrabianego półwyrobu i wymiarów materiału tnącego Ważne: dla nowej piły taśmowej podczas pierwszego użycia należy ustawić ok. 100 % optymalnej prędkości cięcia (m/mm) i ok. 50 % optymalnej prędkości posuwu (m/mm). WĘGLIKOWE PIŁY TAŚMOWE Należy ustawić prawidłową prędkość cięcia i posuwu (np. używając suwaka firmy WIKUS do optymalizacji prawidłowych parametrów cięcia dla taśm węglikowych), uwzględniając materiał obrabianego półwyrobu i wymiary materiału tnącego Ważne: dla nowej piły taśmowej podczas pierwszego użycia należy ustawić ok. 75% optymalnej prędkości cięcia (m/mm) i ok. 50% optymalnej prędkości posuwu (m/mm). Bardzo ważne: w przypadku nowych pił taśmowych mogą występować wibracje i głośna praca - zaleca się wówczas ponowne niewielkie zredukowanie prędkości cięcia (m/mm) w przypadku małych rozmiarów półwyrobu należy docierać ok. 00 cm² powierzchni materiału tnącego w przypadku dużych rozmiarów półwyrobu zaleca się docieranie trwające ok. 15 min po zakończeniu procesu docierania należy najpierw powoli zwiększać prędkość cięcia (m/min), a następnie posuwu (mm/ min) aż do chwili osiągnięcia wartości optymalnej Praktyczną pomoc stanowią suwaki opracowane przez firmę WIKUS do pił taśmowych bimetalicznych i węglikowych.ewentualnie można również zastosować aplikację ParaMaster 4.0, zawierającą wiele dodatkowych funkcji. Dodatkowe informacje znajdują się na stronie 6 lub bezpośrednio na stronie internetowej 50 WIKUS PIŁY TAŚMOWE 51
