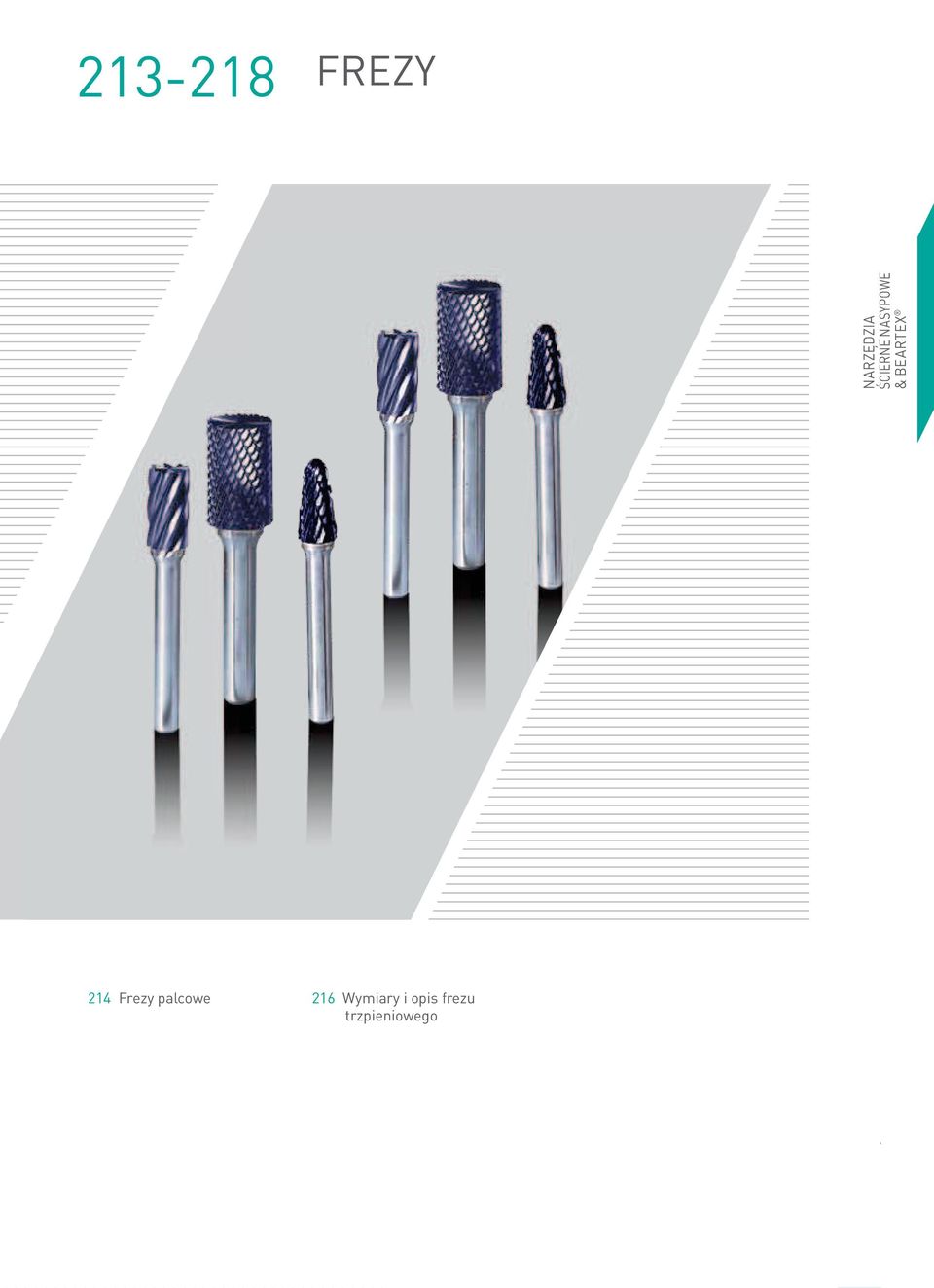

1 FREZY 214 Frezy palcowe 216 Wymiary i opis frezu trzpieniowego 213

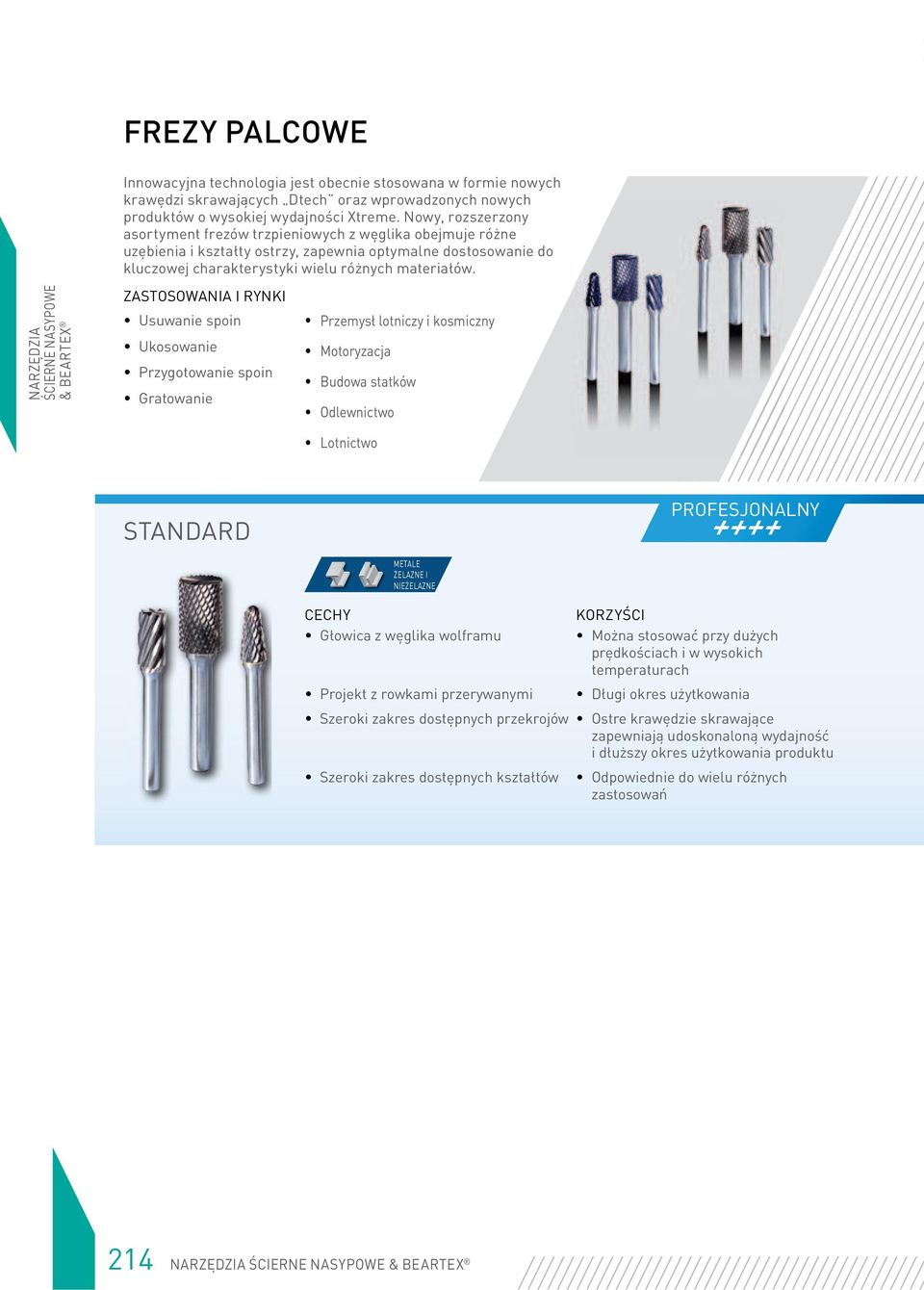

2 FREZY PALCOWE Innowacyjna technologia jest obecnie stosowana w formie nowych krawędzi skrawających Dtech oraz wprowadzonych nowych produktów o wysokiej wydajności Xtreme. Nowy, rozszerzony asortyment frezów trzpieniowych z węglika obejmuje różne uzębienia i kształty ostrzy, zapewnia optymalne dostosowanie do kluczowej charakterystyki wielu różnych materiałów. ZASTOSOWANIA I RYNKI Usuwanie spoin Ukosowanie Przygotowanie spoin Gratowanie Przemysł lotniczy i kosmiczny Motoryzacja Budowa statków Odlewnictwo Lotnictwo STANDARD PROFESJONALNY METALE ŻELAZNE I NIEŻELAZNE CECHY Głowica z węglika wolframu Projekt z rowkami przerywanymi KORZYŚCI Można stosować przy dużych prędkościach i w wysokich temperaturach Długi okres użytkowania Szeroki zakres dostępnych przekrojów Ostre krawędzie skrawające zapewniają udoskonaloną wydajność i dłuższy okres użytkowania produktu Szeroki zakres dostępnych kształtów Odpowiednie do wielu różnych zastosowań 214

3 WYBÓR PRODUKTÓW JAK STOSOWAĆ Wysoko zalecane Zalecane STYL CIĘCIA CECHY D PODWÓJNY WZÓR Uniwersalny styl cięcia. Szybkie usuwanie materiału. Łagodne wykończenie. Ziarnisty układ. DTECH PODWÓJNY WZÓR Lepsze usuwanie materiału. Silniejsza budowa zębów. Zmniejszony kąt krawędzi zęba. Dłuższy czas eksploatacji narzędzia. Zmniejszone ukruszanie. ALU ALUMINIUM Do stępiania krawędzi ostrych stopów aluminium i plastiku - szeroki układ zębów. Łatwy przepływ fragmentów ukruszonych. DF* DOKŁADNY, PODWÓJNY WZÓR Ziarnowy układ ukruszeń. Dokładne zastosowania wykończeniowe. Stosuj na stali stopowej twardej i poddanej obróbce termicznej. BC* ŁAMACZ WIÓRÓW Usuwanie krawędzi ostrych - ogólne przeznaczenie. S* POJEDYNCZY WZÓR Zastosowania: ogólne przeznaczenie, zapewnia powierzchnię wolną od zadrapań. STANDARD Stal Stal odpuszczona Stal nierdzewna Odlew Tytan Nikiel Stopy miedzi Aluminium Tworzywa sztuczne Cement KSZTAŁTY PRODUKTÓW A Walcowy B Walcowy z roboczą powierzchnią czołową C Walcowy z kulkową powierzchnią roboczą D Kulkowy E Owalny F Choinkowy z kulkową powierzchnią roboczą G Choinkowy H Płomieniowy J Zagłębiacz 60 * K Zagłębiacz 90 * L Stożkowy z końcówką kulkową M Stożkowy N Odwrócony stożek* Krawędziowy* *Produkt na zamówienie 215

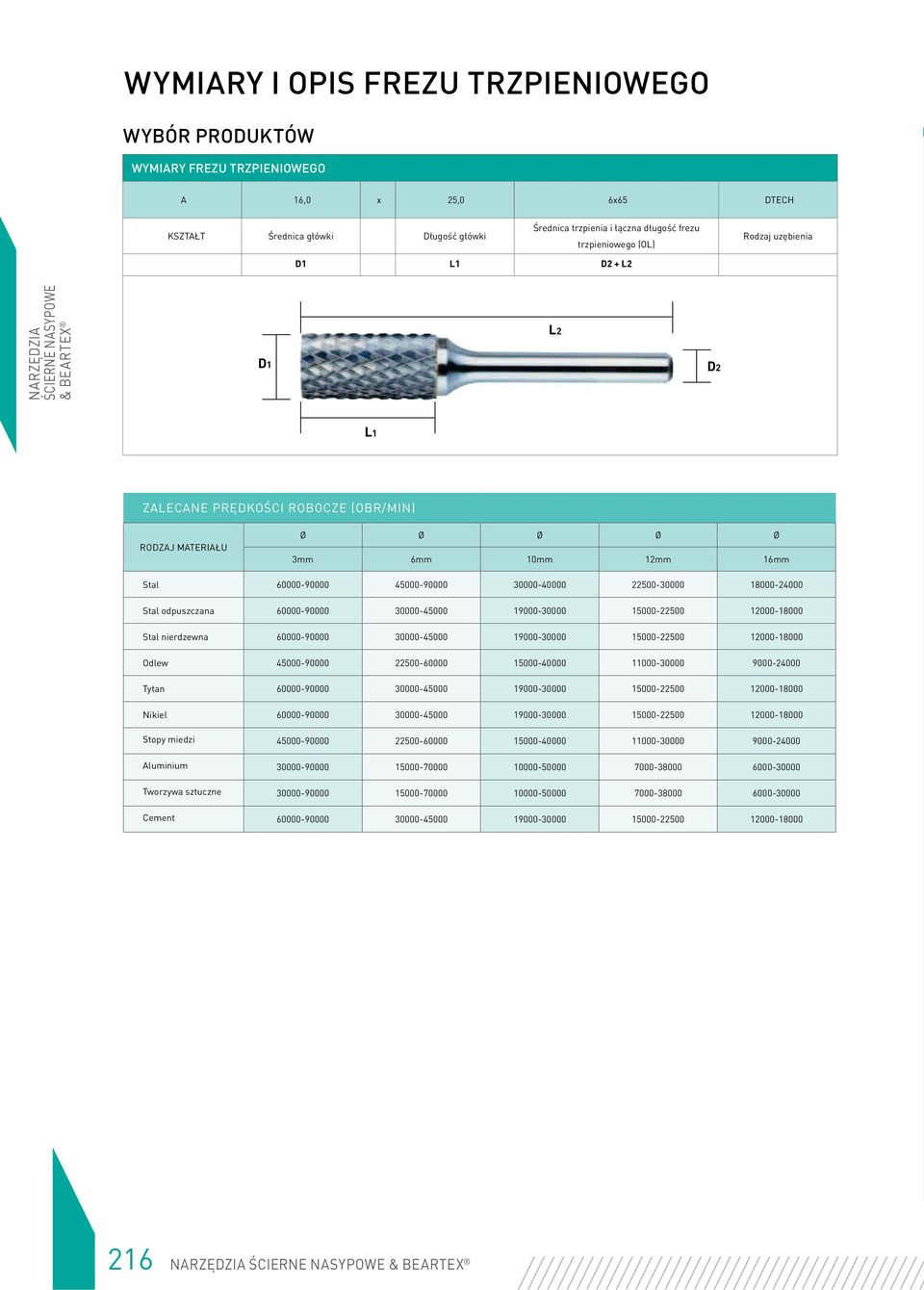

4 WYMIARY I OPIS FREZU TRZPIENIOWEGO WYBÓR PRODUKTÓW WYMIARY FREZU TRZPIENIOWEGO A 16,0 x 25,0 6x65 DTECH KSZTAŁT Średnica główki Długość główki Średnica trzpienia i łączna długość frezu trzpieniowego (OL) Rodzaj uzębienia D1 L1 D2 + L2 D1 L2 D2 L1 ZALECANE PRĘDKOŚCI ROBOCZE (OBR/MIN) RODZAJ MATERIAŁU Ø Ø Ø Ø Ø 3mm 6mm 10mm 12mm 16mm Stal Stal odpuszczana Stal nierdzewna Odlew Tytan Nikiel Stopy miedzi Aluminium Tworzywa sztuczne Cement

5 FREZY SPECYFIKACJA ILOŚĆ SZT./ OPAK. MAGAZYN GRUPA RABATOWA KOD KRESKOWY NUMER PRODUKTU CENA A-6x19 6x50 Cut D 1 PL CA ,35 A-8x19 6x65 Cut D 1 PL CA ,48 A-10x19 6x65 Cut D 1 PL CA ,32 A-10x19 6x65 Cut S 1 PL CA ,32 A-10x19 6x65 Cut Bc 1 PL CA ,32 A-10x19 6x65 Cut Df 1 PL CA ,32 A-10x19 6x65 Cut Dtech 1 PL CA ,32 A-12x25 6x70 Cut D 1 PL CA ,65 B-6x19 6x50 Cut D 1 EU CA ,66 B-8x19 6x65 Cut D 1 PL CA ,15 B-10x19 6x65 Cut D 1 EU CA ,98 B-12x19 6x65 Cut D 1 PL CA ,31 B-12x25 6x70 Cut D 1 PL CA ,31 B-16x25 6x70 Cut D 1 EU CA ,79 C-6x19 6x50 Cut D 1 EU CA ,66 C-8x19 6x65 Cut D 1 PL CA ,60 C-10x19 6x65 Cut D 1 PL CA ,32 C-12x25 6x70 Cut Alu 1 EU CA ,96 C-12x25 6x70 Cut D 1 PL CA ,47 C-16x25 6x70 Cut D 1 EU CA ,79 D-6x5,4 6x50 Cut D 1 EU CA ,66 D-8x7,2 6x52 Cut D 1 PL CA ,66 D-10x9 6x53 Cut D 1 EU CA ,48 D-12x10,8 6x55 Cut D 1 PL CA ,32 E-10x16 6x60 Cut D 1 PL CA ,32 F-6x16 6x50 Cut D 1 EU CA ,32 F-10x19 6x65 Cut D 1 PL CA ,15 F-12x25 6x70 Cut Alu 1 EU CA ,22 F-12x25 6x70 Cut D 1 PL CA ,77 F-16x25 6x70 Cut D 1 EU CA ,89 G-6x16 6x50 Cut D 1 EU CA ,32 G-10x19 6x65 Cut D 1 PL CA ,15 G-12x25 6x70 Cut D 1 PL CA ,65 H-8x19 6x65 Cut D 1 PL CA ,32 H-12x32 6x77 Cut D 1 PL CA ,96 L 8x22 6x69 cut D 1 EU CA ,15 L-10x27 6x75 Cut D 1 PL CA ,81 L-12x30 6x75 Cut D 1 PL CA ,47 M-6x19 6x50 Cut D 1 EU CA ,51 M-10x16 6x65 Cut D 1 PL CA ,15 M-12x22 6x70 Cut D 1 EU CA ,81 217
