1 OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA PLACU ZABAW NA TERENIE SZKOŁY PODSTAWOWEJ NR 28 w ZESPOLE SZKÓŁ NR 11 w Szczecinie OBIEKT: Plac zabaw na terenie Szkoły Podstawowej Nr 28 w Zespole Szkół Nr 11 w Szczecinie ADRES: ul. Piaseczna 40, Szczecin NR DZIAŁKI: 209/2 obręb 4198 INWESTOR: Gmina Miasto Szczecin, reprezentowana przez Jolantę Małecką, Dyrektora Zespołu Szkół Nr 11 w Szczecinie ADRES INWESTORA: ul. Piaseczna 40, Szczecin BRANŻA Architektura JEDNOSTKA PROJEKTOWA: studio a2b Anita Białczak-Bujek tel PROJEKTANT: mgr inż. arch. Katarzyna Kołodziejska upr. nr 21/ZPIOA/2006 w specjalności architektonicznej do proj. bez ograniczeń OPRACOWAŁA: mgr inż. Anita Białczak-Bujek 1

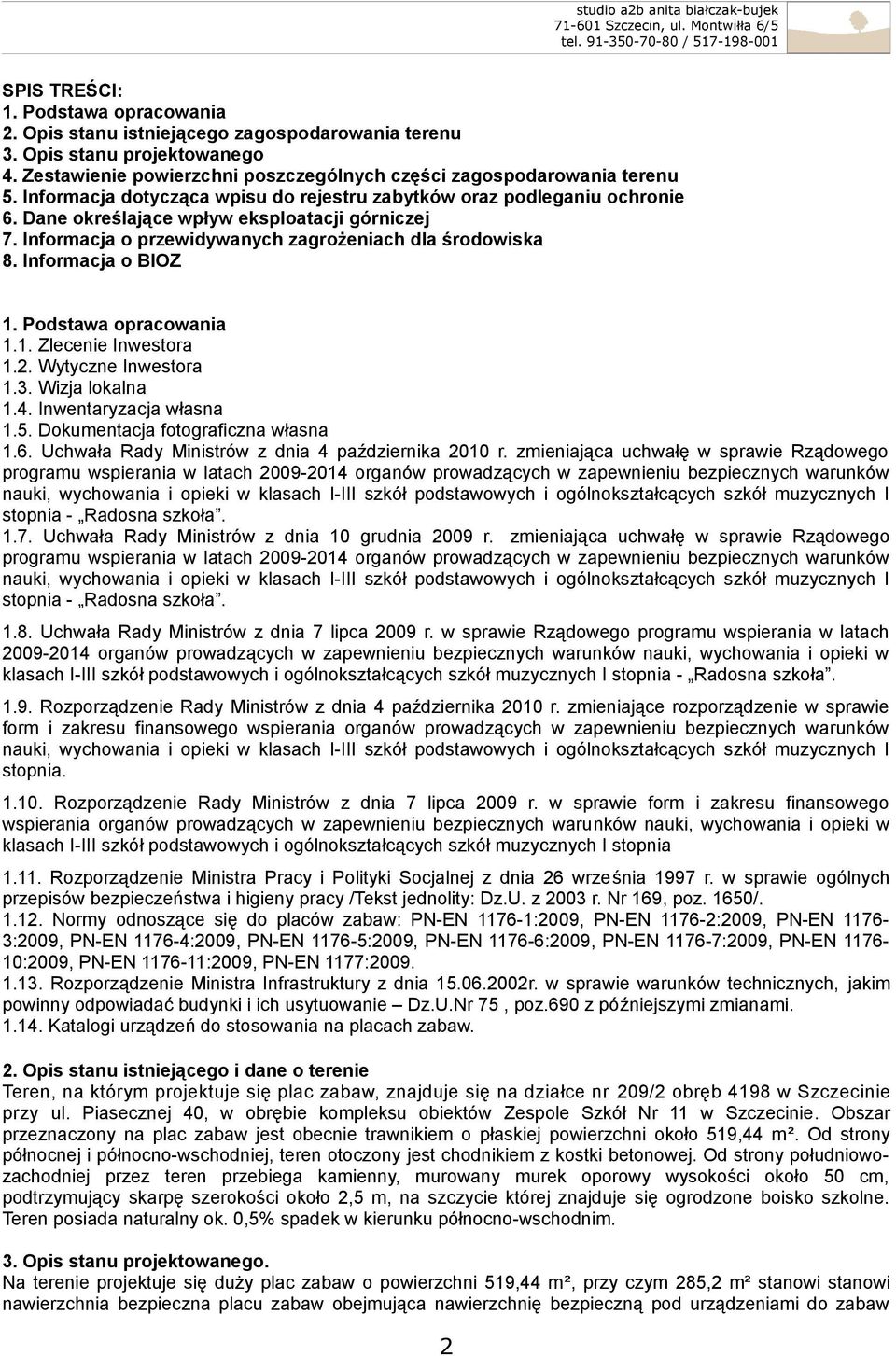

2 SPIS TREŚCI: 1. Podstawa opracowania 2. Opis stanu istniejącego zagospodarowania terenu 3. Opis stanu projektowanego 4. Zestawienie powierzchni poszczególnych części zagospodarowania terenu 5. Informacja dotycząca wpisu do rejestru zabytków oraz podleganiu ochronie 6. Dane określające wpływ eksploatacji górniczej 7. Informacja o przewidywanych zagrożeniach dla środowiska 8. Informacja o BIOZ 1. Podstawa opracowania 1.1. Zlecenie Inwestora 1.2. Wytyczne Inwestora 1.3. Wizja lokalna 1.4. Inwentaryzacja własna 1.5. Dokumentacja fotograficzna własna 1.6. Uchwała Rady Ministrów z dnia 4 października 2010 r. zmieniająca uchwałę w sprawie Rządowego programu wspierania w latach organów prowadzących w zapewnieniu bezpiecznych warunków nauki, wychowania i opieki w klasach I-III szkół podstawowych i ogólnokształcących szkół muzycznych I stopnia - Radosna szkoła Uchwała Rady Ministrów z dnia 10 grudnia 2009 r. zmieniająca uchwałę w sprawie Rządowego programu wspierania w latach organów prowadzących w zapewnieniu bezpiecznych warunków nauki, wychowania i opieki w klasach I-III szkół podstawowych i ogólnokształcących szkół muzycznych I stopnia - Radosna szkoła Uchwała Rady Ministrów z dnia 7 lipca 2009 r. w sprawie Rządowego programu wspierania w latach organów prowadzących w zapewnieniu bezpiecznych warunków nauki, wychowania i opieki w klasach I-III szkół podstawowych i ogólnokształcących szkół muzycznych I stopnia - Radosna szkoła Rozporządzenie Rady Ministrów z dnia 4 października 2010 r. zmieniające rozporządzenie w sprawie form i zakresu finansowego wspierania organów prowadzących w zapewnieniu bezpiecznych warunków nauki, wychowania i opieki w klasach I-III szkół podstawowych i ogólnokształcących szkół muzycznych I stopnia Rozporządzenie Rady Ministrów z dnia 7 lipca 2009 r. w sprawie form i zakresu finansowego wspierania organów prowadzących w zapewnieniu bezpiecznych warunków nauki, wychowania i opieki w klasach I-III szkół podstawowych i ogólnokształcących szkół muzycznych I stopnia Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy /Tekst jednolity: Dz.U. z 2003 r. Nr 169, poz. 1650/ Normy odnoszące się do placów zabaw: PN-EN :2009, PN-EN :2009, PN-EN :2009, PN-EN :2009, PN-EN :2009, PN-EN :2009, PN-EN :2009, PN-EN :2009, PN-EN :2009, PN-EN 1177: Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz.U.Nr 75, poz.690 z późniejszymi zmianami Katalogi urządzeń do stosowania na placach zabaw. 2. Opis stanu istniejącego i dane o terenie Teren, na którym projektuje się plac zabaw, znajduje się na działce nr 209/2 obręb 4198 w Szczecinie przy ul. Piasecznej 40, w obrębie kompleksu obiektów Zespole Szkół Nr 11 w Szczecinie. Obszar przeznaczony na plac zabaw jest obecnie trawnikiem o płaskiej powierzchni około 519,44 m². Od strony północnej i północno-wschodniej, teren otoczony jest chodnikiem z kostki betonowej. Od strony południowozachodniej przez teren przebiega kamienny, murowany murek oporowy wysokości około 50 cm, podtrzymujący skarpę szerokości około 2,5 m, na szczycie której znajduje się ogrodzone boisko szkolne. Teren posiada naturalny ok. 0,5% spadek w kierunku północno-wschodnim. 3. Opis stanu projektowanego. Na terenie projektuje się duży plac zabaw o powierzchni 519,44 m², przy czym 285,2 m² stanowi stanowi nawierzchnia bezpieczna placu zabaw obejmująca nawierzchnię bezpieczną pod urządzeniami do zabaw 2

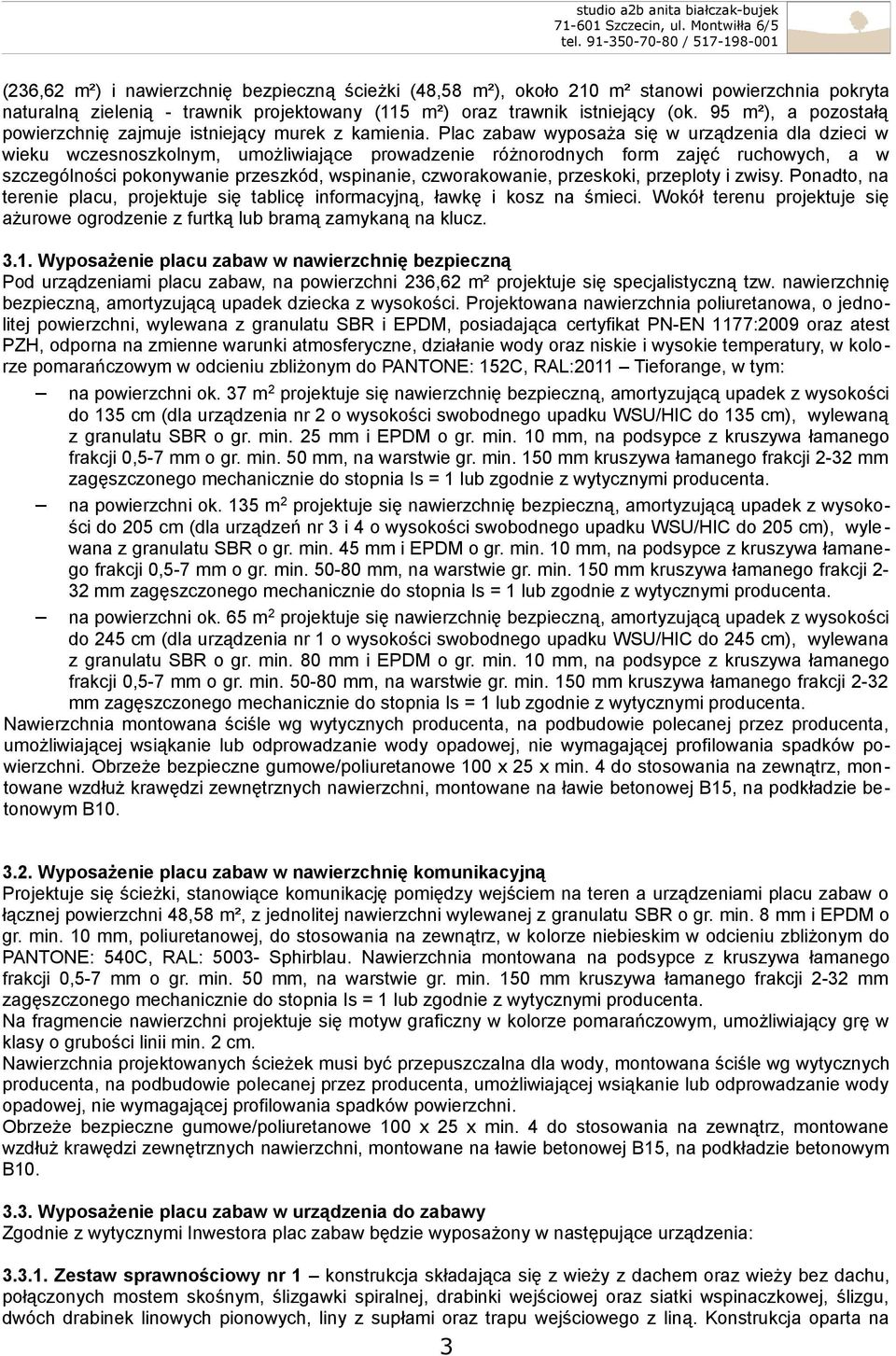

3 (236,62 m²) i nawierzchnię bezpieczną ścieżki (48,58 m²), około 210 m² stanowi powierzchnia pokryta naturalną zielenią - trawnik projektowany (115 m²) oraz trawnik istniejący (ok. 95 m²), a pozostałą powierzchnię zajmuje istniejący murek z kamienia. Plac zabaw wyposaża się w urządzenia dla dzieci w wieku wczesnoszkolnym, umożliwiające prowadzenie różnorodnych form zajęć ruchowych, a w szczególności pokonywanie przeszkód, wspinanie, czworakowanie, przeskoki, przeploty i zwisy. Ponadto, na terenie placu, projektuje się tablicę informacyjną, ławkę i kosz na śmieci. Wokół terenu projektuje się ażurowe ogrodzenie z furtką lub bramą zamykaną na klucz Wyposażenie placu zabaw w nawierzchnię bezpieczną Pod urządzeniami placu zabaw, na powierzchni 236,62 m² projektuje się specjalistyczną tzw. nawierzchnię bezpieczną, amortyzującą upadek dziecka z wysokości. Projektowana nawierzchnia poliuretanowa, o jednolitej powierzchni, wylewana z granulatu SBR i EPDM, posiadająca certyfikat PN-EN 1177:2009 oraz atest PZH, odporna na zmienne warunki atmosferyczne, działanie wody oraz niskie i wysokie temperatury, w kolorze pomarańczowym w odcieniu zbliżonym do PANTONE: 152C, RAL:2011 Tieforange, w tym: na powierzchni ok. 37 m 2 projektuje się nawierzchnię bezpieczną, amortyzującą upadek z wysokości do 135 cm (dla urządzenia nr 2 o wysokości swobodnego upadku WSU/HIC do 135 cm), wylewaną z granulatu SBR o gr. min. 25 mm i EPDM o gr. min. 10 mm, na podsypce z kruszywa łamanego frakcji 0,5-7 mm o gr. min. 50 mm, na warstwie gr. min. 150 mm kruszywa łamanego frakcji 2-32 mm zagęszczonego mechanicznie do stopnia Is = 1 lub zgodnie z wytycznymi producenta. na powierzchni ok. 135 m 2 projektuje się nawierzchnię bezpieczną, amortyzującą upadek z wysokości do 205 cm (dla urządzeń nr 3 i 4 o wysokości swobodnego upadku WSU/HIC do 205 cm), wylewana z granulatu SBR o gr. min. 45 mm i EPDM o gr. min. 10 mm, na podsypce z kruszywa łamanego frakcji 0,5-7 mm o gr. min mm, na warstwie gr. min. 150 mm kruszywa łamanego frakcji 2-32 mm zagęszczonego mechanicznie do stopnia Is = 1 lub zgodnie z wytycznymi producenta. na powierzchni ok. 65 m 2 projektuje się nawierzchnię bezpieczną, amortyzującą upadek z wysokości do 245 cm (dla urządzenia nr 1 o wysokości swobodnego upadku WSU/HIC do 245 cm), wylewana z granulatu SBR o gr. min. 80 mm i EPDM o gr. min. 10 mm, na podsypce z kruszywa łamanego frakcji 0,5-7 mm o gr. min mm, na warstwie gr. min. 150 mm kruszywa łamanego frakcji 2-32 mm zagęszczonego mechanicznie do stopnia Is = 1 lub zgodnie z wytycznymi producenta. Nawierzchnia montowana ściśle wg wytycznych producenta, na podbudowie polecanej przez producenta, umożliwiającej wsiąkanie lub odprowadzanie wody opadowej, nie wymagającej profilowania spadków powierzchni. Obrzeże bezpieczne gumowe/poliuretanowe 100 x 25 x min. 4 do stosowania na zewnątrz, montowane wzdłuż krawędzi zewnętrznych nawierzchni, montowane na ławie betonowej B15, na podkładzie betonowym B Wyposażenie placu zabaw w nawierzchnię komunikacyjną Projektuje się ścieżki, stanowiące komunikację pomiędzy wejściem na teren a urządzeniami placu zabaw o łącznej powierzchni 48,58 m², z jednolitej nawierzchni wylewanej z granulatu SBR o gr. min. 8 mm i EPDM o gr. min. 10 mm, poliuretanowej, do stosowania na zewnątrz, w kolorze niebieskim w odcieniu zbliżonym do PANTONE: 540C, RAL: Sphirblau. Nawierzchnia montowana na podsypce z kruszywa łamanego frakcji 0,5-7 mm o gr. min. 50 mm, na warstwie gr. min. 150 mm kruszywa łamanego frakcji 2-32 mm zagęszczonego mechanicznie do stopnia Is = 1 lub zgodnie z wytycznymi producenta. Na fragmencie nawierzchni projektuje się motyw graficzny w kolorze pomarańczowym, umożliwiający grę w klasy o grubości linii min. 2 cm. Nawierzchnia projektowanych ścieżek musi być przepuszczalna dla wody, montowana ściśle wg wytycznych producenta, na podbudowie polecanej przez producenta, umożliwiającej wsiąkanie lub odprowadzanie wody opadowej, nie wymagającej profilowania spadków powierzchni. Obrzeże bezpieczne gumowe/poliuretanowe 100 x 25 x min. 4 do stosowania na zewnątrz, montowane wzdłuż krawędzi zewnętrznych nawierzchni, montowane na ławie betonowej B15, na podkładzie betonowym B Wyposażenie placu zabaw w urządzenia do zabawy Zgodnie z wytycznymi Inwestora plac zabaw będzie wyposażony w następujące urządzenia: Zestaw sprawnościowy nr 1 konstrukcja składająca się z wieży z dachem oraz wieży bez dachu, połączonych mostem skośnym, ślizgawki spiralnej, drabinki wejściowej oraz siatki wspinaczkowej, ślizgu, dwóch drabinek linowych pionowych, liny z supłami oraz trapu wejściowego z liną. Konstrukcja oparta na 3

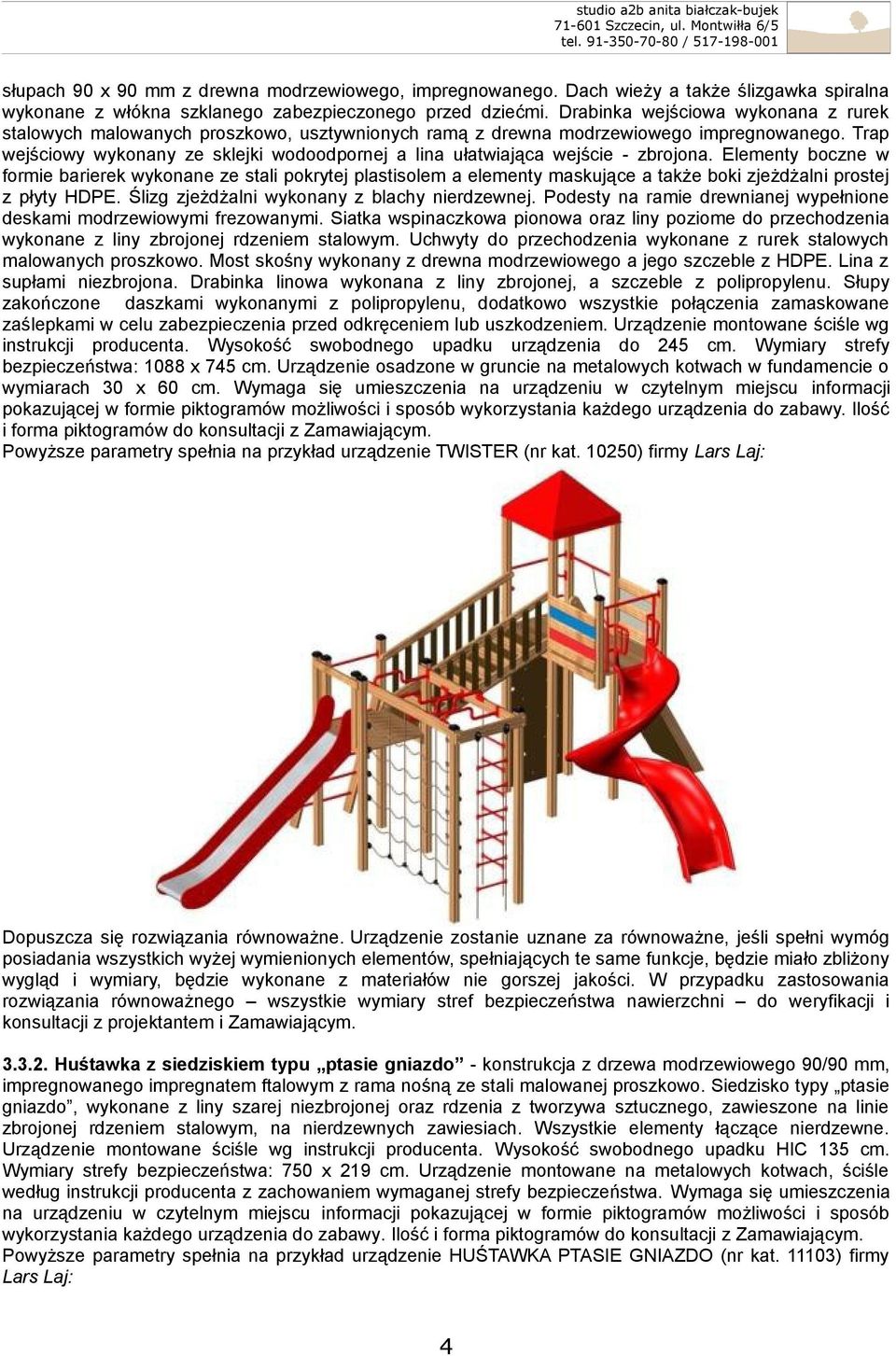

4 słupach 90 x 90 mm z drewna modrzewiowego, impregnowanego. Dach wieży a także ślizgawka spiralna wykonane z włókna szklanego zabezpieczonego przed dziećmi. Drabinka wejściowa wykonana z rurek stalowych malowanych proszkowo, usztywnionych ramą z drewna modrzewiowego impregnowanego. Trap wejściowy wykonany ze sklejki wodoodpornej a lina ułatwiająca wejście - zbrojona. Elementy boczne w formie barierek wykonane ze stali pokrytej plastisolem a elementy maskujące a także boki zjeżdżalni prostej z płyty HDPE. Ślizg zjeżdżalni wykonany z blachy nierdzewnej. Podesty na ramie drewnianej wypełnione deskami modrzewiowymi frezowanymi. Siatka wspinaczkowa pionowa oraz liny poziome do przechodzenia wykonane z liny zbrojonej rdzeniem stalowym. Uchwyty do przechodzenia wykonane z rurek stalowych malowanych proszkowo. Most skośny wykonany z drewna modrzewiowego a jego szczeble z HDPE. Lina z supłami niezbrojona. Drabinka linowa wykonana z liny zbrojonej, a szczeble z polipropylenu. Słupy zakończone daszkami wykonanymi z polipropylenu, dodatkowo wszystkie połączenia zamaskowane zaślepkami w celu zabezpieczenia przed odkręceniem lub uszkodzeniem. Urządzenie montowane ściśle wg instrukcji producenta. Wysokość swobodnego upadku urządzenia do 245 cm. Wymiary strefy bezpieczeństwa: 1088 x 745 cm. Urządzenie osadzone w gruncie na metalowych kotwach w fundamencie o wymiarach 30 x 60 cm. Wymaga się umieszczenia na urządzeniu w czytelnym miejscu informacji pokazującej w formie piktogramów możliwości i sposób wykorzystania każdego urządzenia do zabawy. Ilość i forma piktogramów do konsultacji z Zamawiającym. Powyższe parametry spełnia na przykład urządzenie TWISTER (nr kat ) firmy Lars Laj: posiadania wszystkich wyżej wymienionych elementów, spełniających te same funkcje, będzie miało zbliżony wygląd i wymiary, będzie wykonane z materiałów nie gorszej jakości. W przypadku zastosowania rozwiązania równoważnego wszystkie wymiary stref bezpieczeństwa nawierzchni do weryfikacji i konsultacji z projektantem i Zamawiającym Huśtawka z siedziskiem typu ptasie gniazdo - konstrukcja z drzewa modrzewiowego 90/90 mm, impregnowanego impregnatem ftalowym z rama nośną ze stali malowanej proszkowo. Siedzisko typy ptasie gniazdo, wykonane z liny szarej niezbrojonej oraz rdzenia z tworzywa sztucznego, zawieszone na linie zbrojonej rdzeniem stalowym, na nierdzewnych zawiesiach. Wszystkie elementy łączące nierdzewne. Urządzenie montowane ściśle wg instrukcji producenta. Wysokość swobodnego upadku HIC 135 cm. Wymiary strefy bezpieczeństwa: 750 x 219 cm. Urządzenie montowane na metalowych kotwach, ściśle według instrukcji producenta z zachowaniem wymaganej strefy bezpieczeństwa. Wymaga się umieszczenia na urządzeniu w czytelnym miejscu informacji pokazującej w formie piktogramów możliwości i sposób wykorzystania każdego urządzenia do zabawy. Ilość i forma piktogramów do konsultacji z Zamawiającym. Powyższe parametry spełnia na przykład urządzenie HUŚTAWKA PTASIE GNIAZDO (nr kat ) firmy Lars Laj: 4

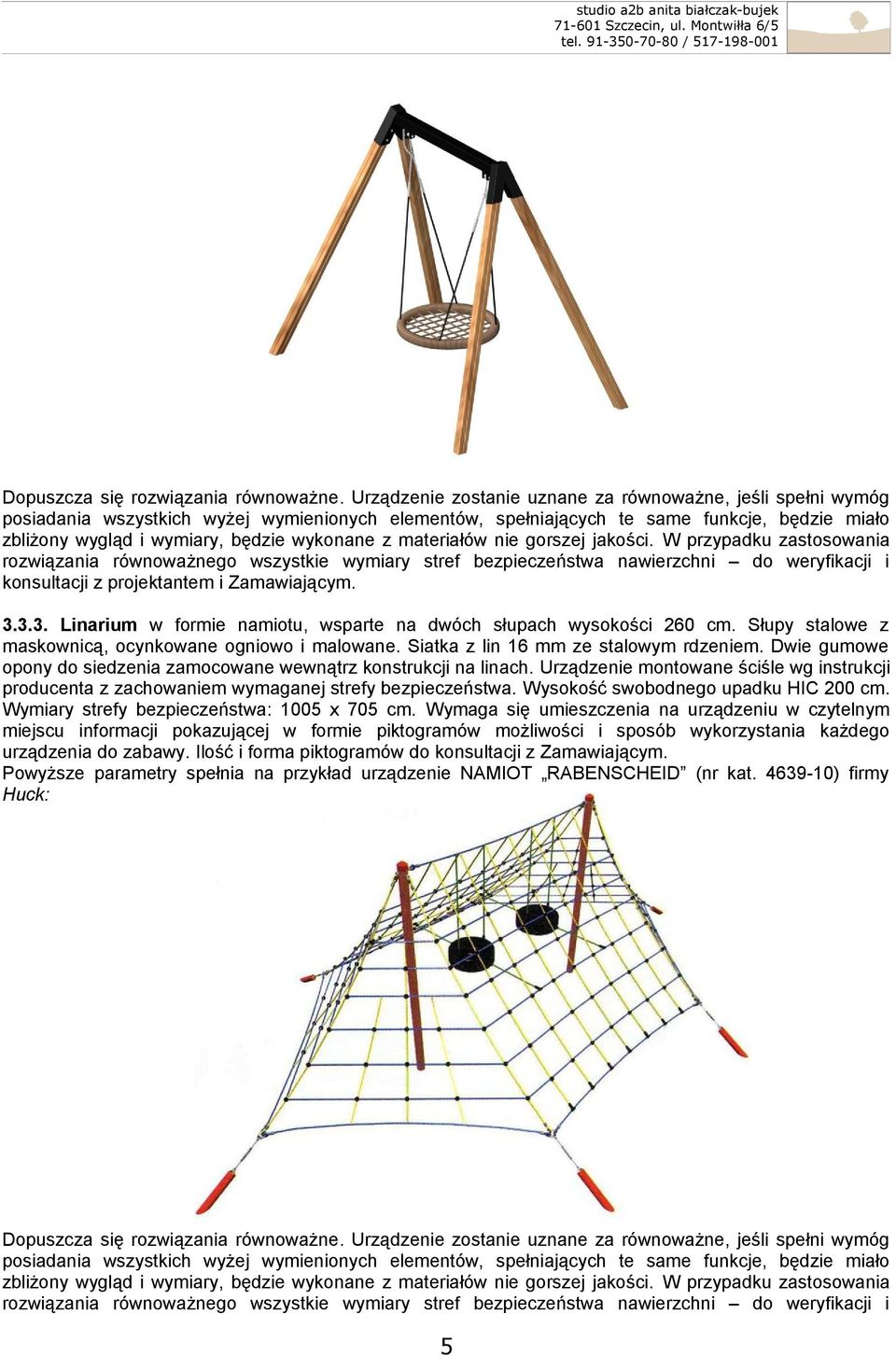

5 posiadania wszystkich wyżej wymienionych elementów, spełniających te same funkcje, będzie miało zbliżony wygląd i wymiary, będzie wykonane z materiałów nie gorszej jakości. W przypadku zastosowania rozwiązania równoważnego wszystkie wymiary stref bezpieczeństwa nawierzchni do weryfikacji i konsultacji z projektantem i Zamawiającym Linarium w formie namiotu, wsparte na dwóch słupach wysokości 260 cm. Słupy stalowe z maskownicą, ocynkowane ogniowo i malowane. Siatka z lin 16 mm ze stalowym rdzeniem. Dwie gumowe opony do siedzenia zamocowane wewnątrz konstrukcji na linach. Urządzenie montowane ściśle wg instrukcji producenta z zachowaniem wymaganej strefy bezpieczeństwa. Wysokość swobodnego upadku HIC 200 cm. Wymiary strefy bezpieczeństwa: 1005 x 705 cm. Wymaga się umieszczenia na urządzeniu w czytelnym miejscu informacji pokazującej w formie piktogramów możliwości i sposób wykorzystania każdego urządzenia do zabawy. Ilość i forma piktogramów do konsultacji z Zamawiającym. Powyższe parametry spełnia na przykład urządzenie NAMIOT RABENSCHEID (nr kat ) firmy Huck: posiadania wszystkich wyżej wymienionych elementów, spełniających te same funkcje, będzie miało zbliżony wygląd i wymiary, będzie wykonane z materiałów nie gorszej jakości. W przypadku zastosowania rozwiązania równoważnego wszystkie wymiary stref bezpieczeństwa nawierzchni do weryfikacji i 5

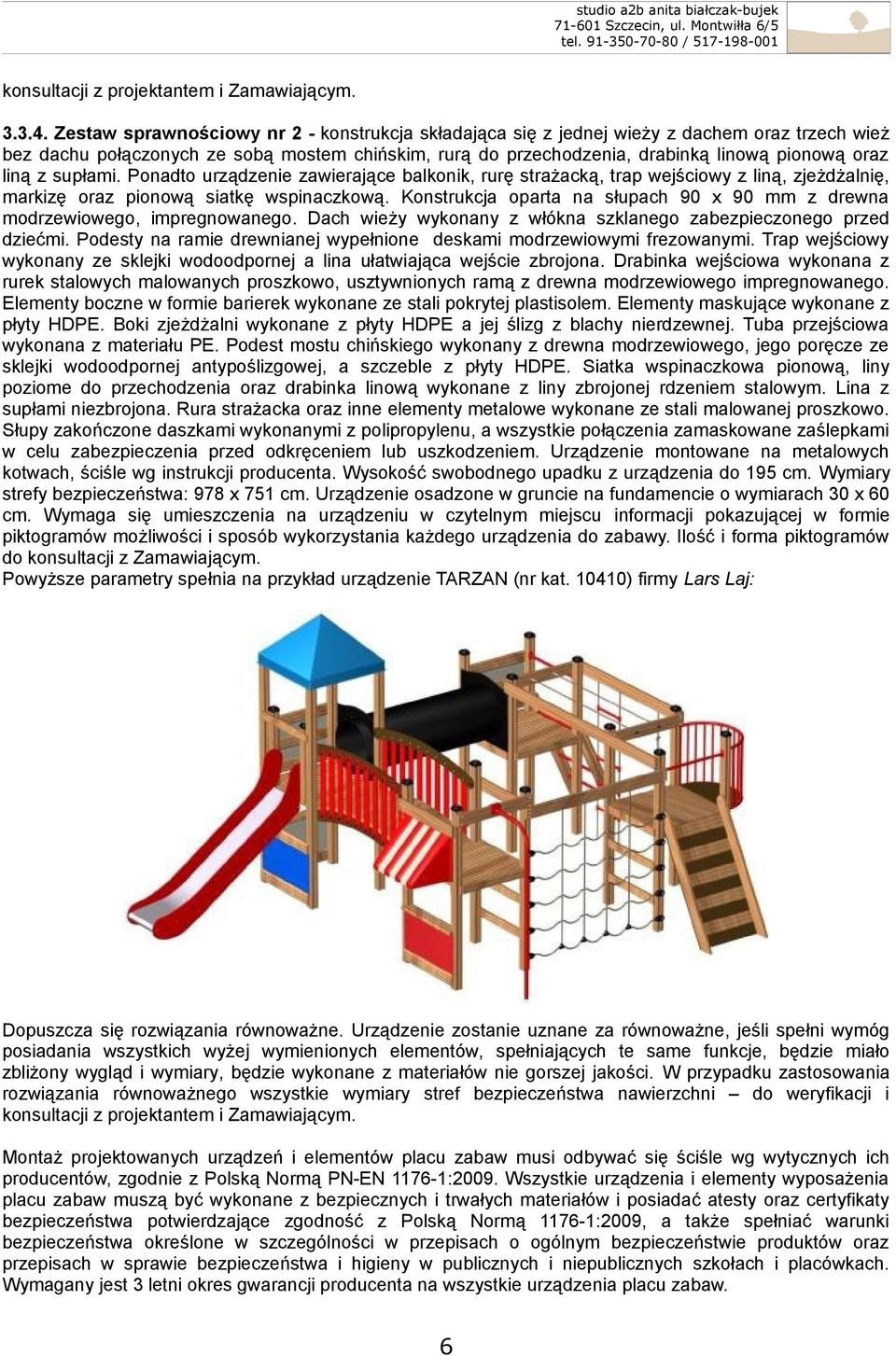

6 konsultacji z projektantem i Zamawiającym Zestaw sprawnościowy nr 2 - konstrukcja składająca się z jednej wieży z dachem oraz trzech wież bez dachu połączonych ze sobą mostem chińskim, rurą do przechodzenia, drabinką linową pionową oraz liną z supłami. Ponadto urządzenie zawierające balkonik, rurę strażacką, trap wejściowy z liną, zjeżdżalnię, markizę oraz pionową siatkę wspinaczkową. Konstrukcja oparta na słupach 90 x 90 mm z drewna modrzewiowego, impregnowanego. Dach wieży wykonany z włókna szklanego zabezpieczonego przed dziećmi. Podesty na ramie drewnianej wypełnione deskami modrzewiowymi frezowanymi. Trap wejściowy wykonany ze sklejki wodoodpornej a lina ułatwiająca wejście zbrojona. Drabinka wejściowa wykonana z rurek stalowych malowanych proszkowo, usztywnionych ramą z drewna modrzewiowego impregnowanego. Elementy boczne w formie barierek wykonane ze stali pokrytej plastisolem. Elementy maskujące wykonane z płyty HDPE. Boki zjeżdżalni wykonane z płyty HDPE a jej ślizg z blachy nierdzewnej. Tuba przejściowa wykonana z materiału PE. Podest mostu chińskiego wykonany z drewna modrzewiowego, jego poręcze ze sklejki wodoodpornej antypoślizgowej, a szczeble z płyty HDPE. Siatka wspinaczkowa pionową, liny poziome do przechodzenia oraz drabinka linową wykonane z liny zbrojonej rdzeniem stalowym. Lina z supłami niezbrojona. Rura strażacka oraz inne elementy metalowe wykonane ze stali malowanej proszkowo. Słupy zakończone daszkami wykonanymi z polipropylenu, a wszystkie połączenia zamaskowane zaślepkami w celu zabezpieczenia przed odkręceniem lub uszkodzeniem. Urządzenie montowane na metalowych kotwach, ściśle wg instrukcji producenta. Wysokość swobodnego upadku z urządzenia do 195 cm. Wymiary strefy bezpieczeństwa: 978 x 751 cm. Urządzenie osadzone w gruncie na fundamencie o wymiarach 30 x 60 cm. Wymaga się umieszczenia na urządzeniu w czytelnym miejscu informacji pokazującej w formie piktogramów możliwości i sposób wykorzystania każdego urządzenia do zabawy. Ilość i forma piktogramów do konsultacji z Zamawiającym. Powyższe parametry spełnia na przykład urządzenie TARZAN (nr kat ) firmy Lars Laj: posiadania wszystkich wyżej wymienionych elementów, spełniających te same funkcje, będzie miało zbliżony wygląd i wymiary, będzie wykonane z materiałów nie gorszej jakości. W przypadku zastosowania rozwiązania równoważnego wszystkie wymiary stref bezpieczeństwa nawierzchni do weryfikacji i konsultacji z projektantem i Zamawiającym. Montaż projektowanych urządzeń i elementów placu zabaw musi odbywać się ściśle wg wytycznych ich producentów, zgodnie z Polską Normą PN-EN :2009. Wszystkie urządzenia i elementy wyposażenia placu zabaw muszą być wykonane z bezpiecznych i trwałych materiałów i posiadać atesty oraz certyfikaty bezpieczeństwa potwierdzające zgodność z Polską Normą :2009, a także spełniać warunki bezpieczeństwa określone w szczególności w przepisach o ogólnym bezpieczeństwie produktów oraz przepisach w sprawie bezpieczeństwa i higieny w publicznych i niepublicznych szkołach i placówkach. Wymagany jest 3 letni okres gwarancji producenta na wszystkie urządzenia placu zabaw. 6

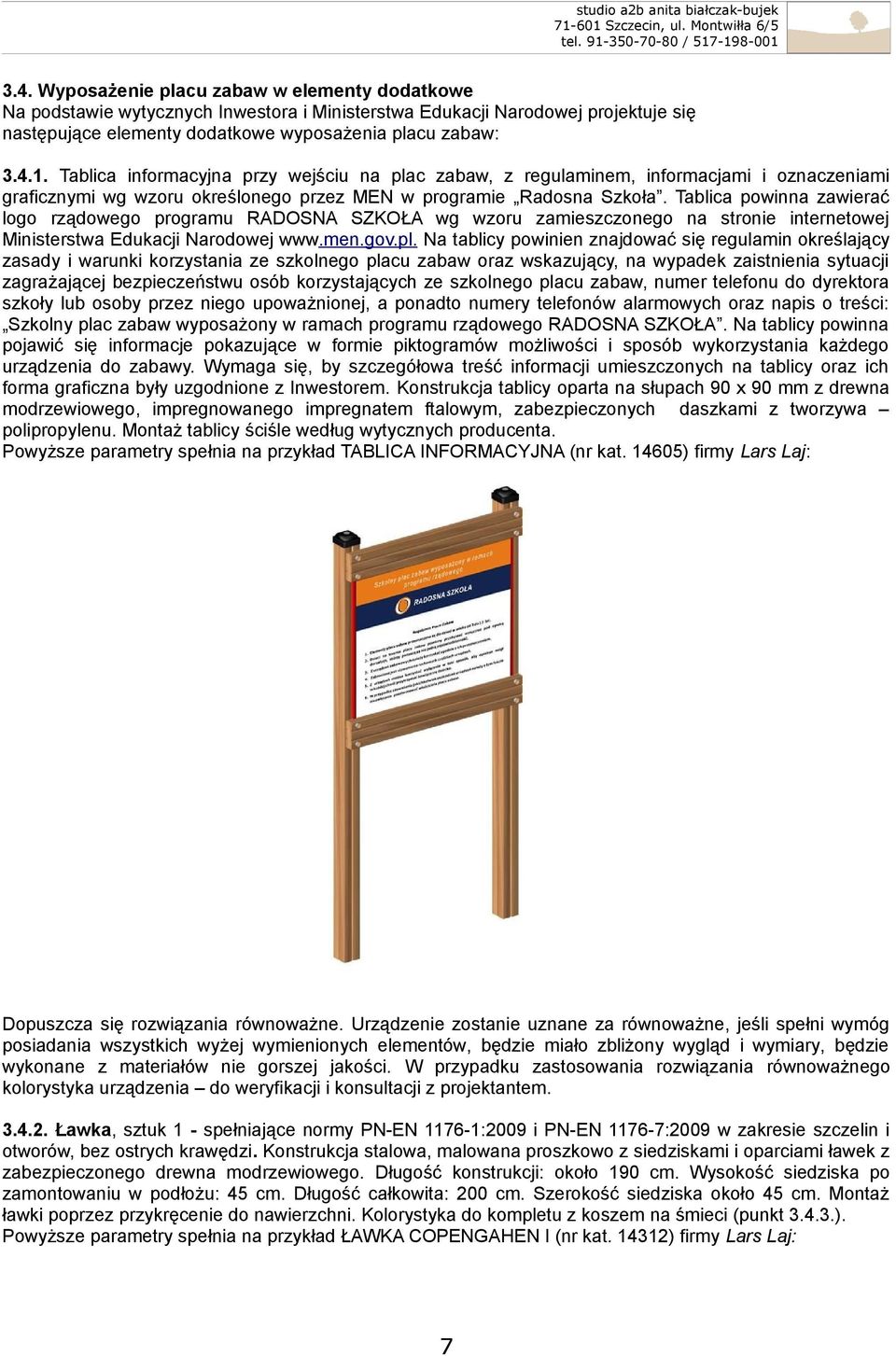

7 3.4. Wyposażenie placu zabaw w elementy dodatkowe Na podstawie wytycznych Inwestora i Ministerstwa Edukacji Narodowej projektuje się następujące elementy dodatkowe wyposażenia placu zabaw: Tablica informacyjna przy wejściu na plac zabaw, z regulaminem, informacjami i oznaczeniami graficznymi wg wzoru określonego przez MEN w programie Radosna Szkoła. Tablica powinna zawierać logo rządowego programu RADOSNA SZKOŁA wg wzoru zamieszczonego na stronie internetowej Ministerstwa Edukacji Narodowej Na tablicy powinien znajdować się regulamin określający zasady i warunki korzystania ze szkolnego placu zabaw oraz wskazujący, na wypadek zaistnienia sytuacji zagrażającej bezpieczeństwu osób korzystających ze szkolnego placu zabaw, numer telefonu do dyrektora szkoły lub osoby przez niego upoważnionej, a ponadto numery telefonów alarmowych oraz napis o treści: Szkolny plac zabaw wyposażony w ramach programu rządowego RADOSNA SZKOŁA. Na tablicy powinna pojawić się informacje pokazujące w formie piktogramów możliwości i sposób wykorzystania każdego urządzenia do zabawy. Wymaga się, by szczegółowa treść informacji umieszczonych na tablicy oraz ich forma graficzna były uzgodnione z Inwestorem. Konstrukcja tablicy oparta na słupach 90 x 90 mm z drewna modrzewiowego, impregnowanego impregnatem ftalowym, zabezpieczonych daszkami z tworzywa polipropylenu. Montaż tablicy ściśle według wytycznych producenta. Powyższe parametry spełnia na przykład TABLICA INFORMACYJNA (nr kat ) firmy Lars Laj: posiadania wszystkich wyżej wymienionych elementów, będzie miało zbliżony wygląd i wymiary, będzie wykonane z materiałów nie gorszej jakości. W przypadku zastosowania rozwiązania równoważnego kolorystyka urządzenia do weryfikacji i konsultacji z projektantem Ławka, sztuk 1 - spełniające normy PN-EN :2009 i PN-EN :2009 w zakresie szczelin i otworów, bez ostrych krawędzi. Konstrukcja stalowa, malowana proszkowo z siedziskami i oparciami ławek z zabezpieczonego drewna modrzewiowego. Długość konstrukcji: około 190 cm. Wysokość siedziska po zamontowaniu w podłożu: 45 cm. Długość całkowita: 200 cm. Szerokość siedziska około 45 cm. Montaż ławki poprzez przykręcenie do nawierzchni. Kolorystyka do kompletu z koszem na śmieci (punkt ). Powyższe parametry spełnia na przykład ŁAWKA COPENGAHEN I (nr kat ) firmy Lars Laj: 7

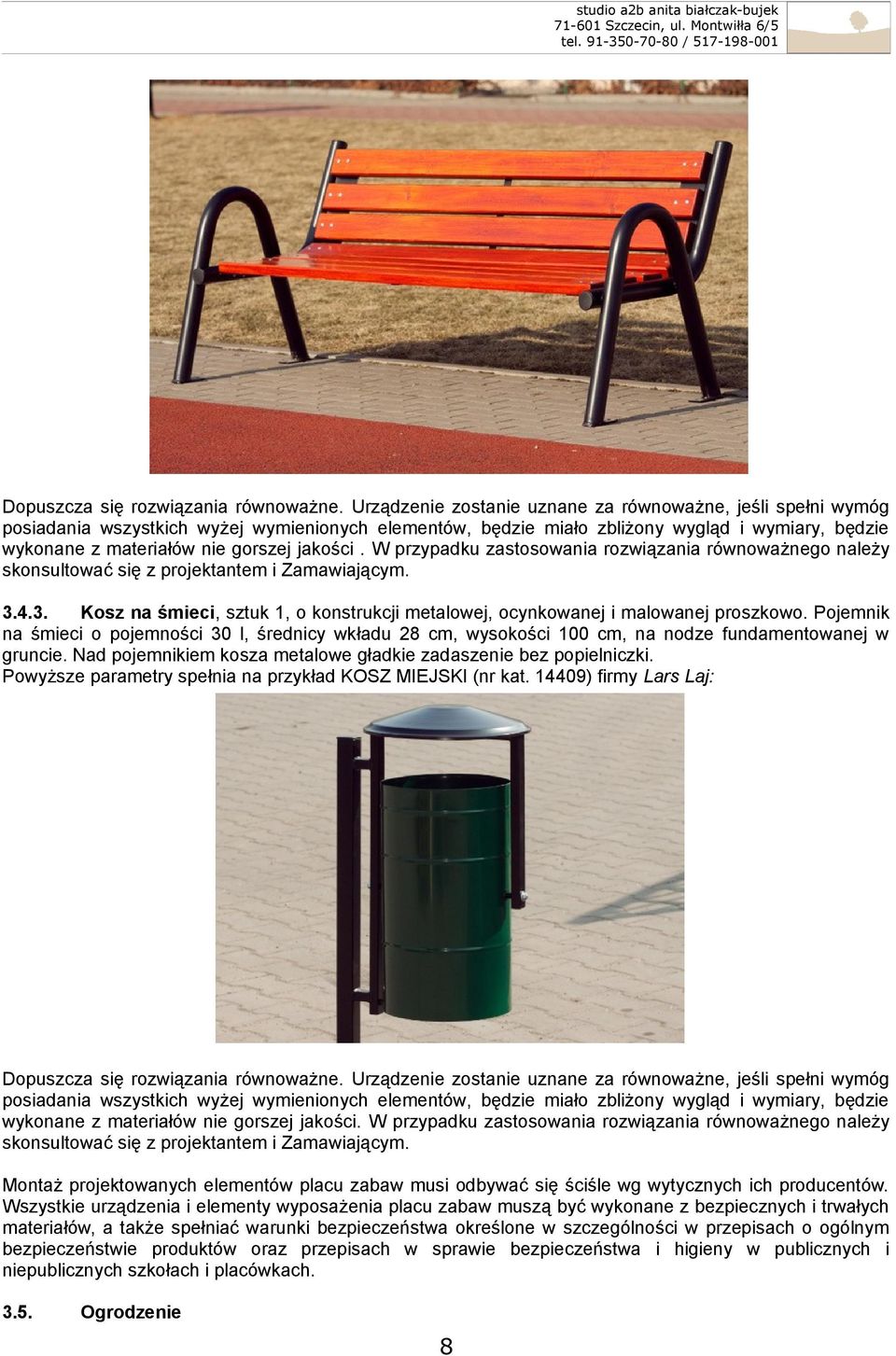

8 posiadania wszystkich wyżej wymienionych elementów, będzie miało zbliżony wygląd i wymiary, będzie wykonane z materiałów nie gorszej jakości. W przypadku zastosowania rozwiązania równoważnego należy skonsultować się z projektantem i Zamawiającym Kosz na śmieci, sztuk 1, o konstrukcji metalowej, ocynkowanej i malowanej proszkowo. Pojemnik na śmieci o pojemności 30 l, średnicy wkładu 28 cm, wysokości 100 cm, na nodze fundamentowanej w gruncie. Nad pojemnikiem kosza metalowe gładkie zadaszenie bez popielniczki. Powyższe parametry spełnia na przykład KOSZ MIEJSKI (nr kat ) firmy Lars Laj: posiadania wszystkich wyżej wymienionych elementów, będzie miało zbliżony wygląd i wymiary, będzie wykonane z materiałów nie gorszej jakości. W przypadku zastosowania rozwiązania równoważnego należy skonsultować się z projektantem i Zamawiającym. Montaż projektowanych elementów placu zabaw musi odbywać się ściśle wg wytycznych ich producentów. Wszystkie urządzenia i elementy wyposażenia placu zabaw muszą być wykonane z bezpiecznych i trwałych materiałów, a także spełniać warunki bezpieczeństwa określone w szczególności w przepisach o ogólnym bezpieczeństwie produktów oraz przepisach w sprawie bezpieczeństwa i higieny w publicznych i niepublicznych szkołach i placówkach Ogrodzenie 8

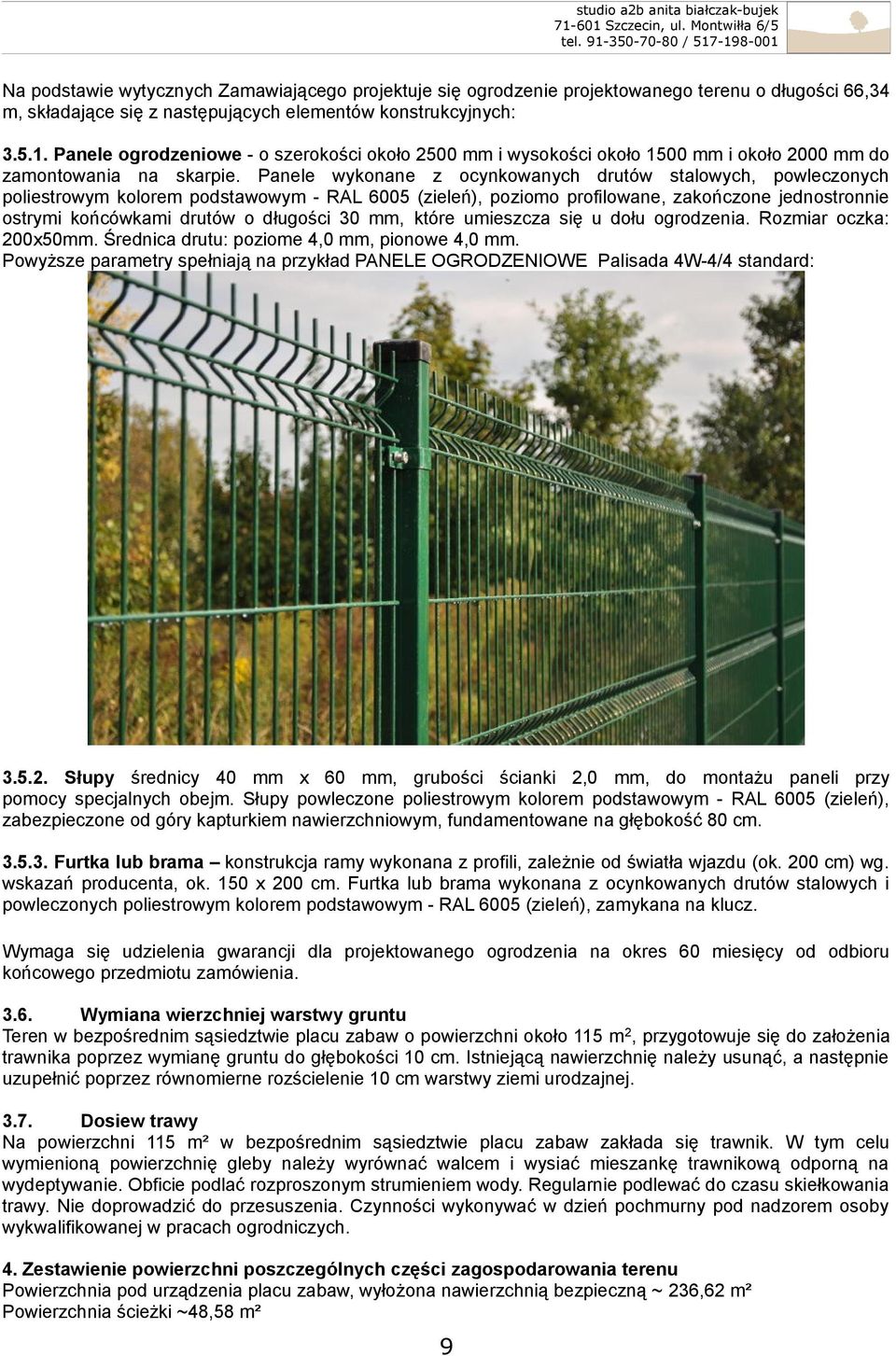

9 Na podstawie wytycznych Zamawiającego projektuje się ogrodzenie projektowanego terenu o długości 66,34 m, składające się z następujących elementów konstrukcyjnych: Panele ogrodzeniowe - o szerokości około 2500 mm i wysokości około 1500 mm i około 2000 mm do zamontowania na skarpie. Panele wykonane z ocynkowanych drutów stalowych, powleczonych poliestrowym kolorem podstawowym - RAL 6005 (zieleń), poziomo profilowane, zakończone jednostronnie ostrymi końcówkami drutów o długości 30 mm, które umieszcza się u dołu ogrodzenia. Rozmiar oczka: 200x50mm. Średnica drutu: poziome 4,0 mm, pionowe 4,0 mm. Powyższe parametry spełniają na przykład PANELE OGRODZENIOWE Palisada 4W-4/4 standard: Słupy średnicy 40 mm x 60 mm, grubości ścianki 2,0 mm, do montażu paneli przy pomocy specjalnych obejm. Słupy powleczone poliestrowym kolorem podstawowym - RAL 6005 (zieleń), zabezpieczone od góry kapturkiem nawierzchniowym, fundamentowane na głębokość 80 cm Furtka lub brama konstrukcja ramy wykonana z profili, zależnie od światła wjazdu (ok. 200 cm) wg. wskazań producenta, ok. 150 x 200 cm. Furtka lub brama wykonana z ocynkowanych drutów stalowych i powleczonych poliestrowym kolorem podstawowym - RAL 6005 (zieleń), zamykana na klucz. Wymaga się udzielenia gwarancji dla projektowanego ogrodzenia na okres 60 miesięcy od odbioru końcowego przedmiotu zamówienia Wymiana wierzchniej warstwy gruntu Teren w bezpośrednim sąsiedztwie placu zabaw o powierzchni około 115 m 2, przygotowuje się do założenia trawnika poprzez wymianę gruntu do głębokości 10 cm. Istniejącą nawierzchnię należy usunąć, a następnie uzupełnić poprzez równomierne rozścielenie 10 cm warstwy ziemi urodzajnej Dosiew trawy Na powierzchni 115 m² w bezpośrednim sąsiedztwie placu zabaw zakłada się trawnik. W tym celu wymienioną powierzchnię gleby należy wyrównać walcem i wysiać mieszankę trawnikową odporną na wydeptywanie. Obficie podlać rozproszonym strumieniem wody. Regularnie podlewać do czasu skiełkowania trawy. Nie doprowadzić do przesuszenia. Czynności wykonywać w dzień pochmurny pod nadzorem osoby wykwalifikowanej w pracach ogrodniczych. 4. Zestawienie powierzchni poszczególnych części zagospodarowania terenu Powierzchnia pod urządzenia placu zabaw, wyłożona nawierzchnią bezpieczną ~ 236,62 m² Powierzchnia ścieżki ~48,58 m² 9

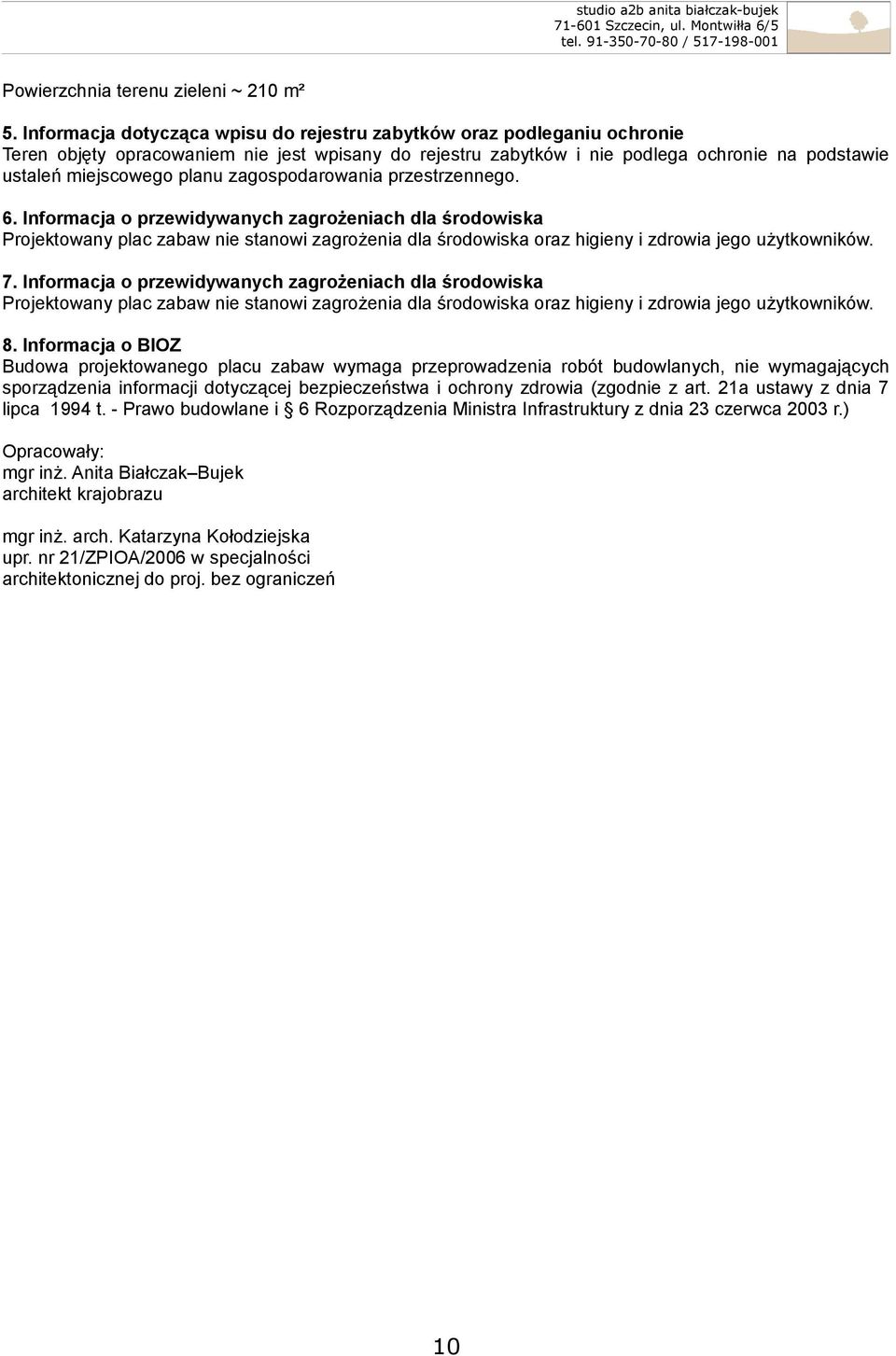

10 Powierzchnia terenu zieleni ~ 210 m² 5. Informacja dotycząca wpisu do rejestru zabytków oraz podleganiu ochronie Teren objęty opracowaniem nie jest wpisany do rejestru zabytków i nie podlega ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. 6. Informacja o przewidywanych zagrożeniach dla środowiska Projektowany plac zabaw nie stanowi zagrożenia dla środowiska oraz higieny i zdrowia jego użytkowników. 7. Informacja o przewidywanych zagrożeniach dla środowiska Projektowany plac zabaw nie stanowi zagrożenia dla środowiska oraz higieny i zdrowia jego użytkowników. 8. Informacja o BIOZ Budowa projektowanego placu zabaw wymaga przeprowadzenia robót budowlanych, nie wymagających sporządzenia informacji dotyczącej bezpieczeństwa i ochrony zdrowia (zgodnie z art. 21a ustawy z dnia 7 lipca 1994 t. - Prawo budowlane i 6 Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r.) Opracowały: mgr inż. Anita Białczak Bujek architekt krajobrazu mgr inż. arch. Katarzyna Kołodziejska upr. nr 21/ZPIOA/2006 w specjalności architektonicznej do proj. bez ograniczeń 10
