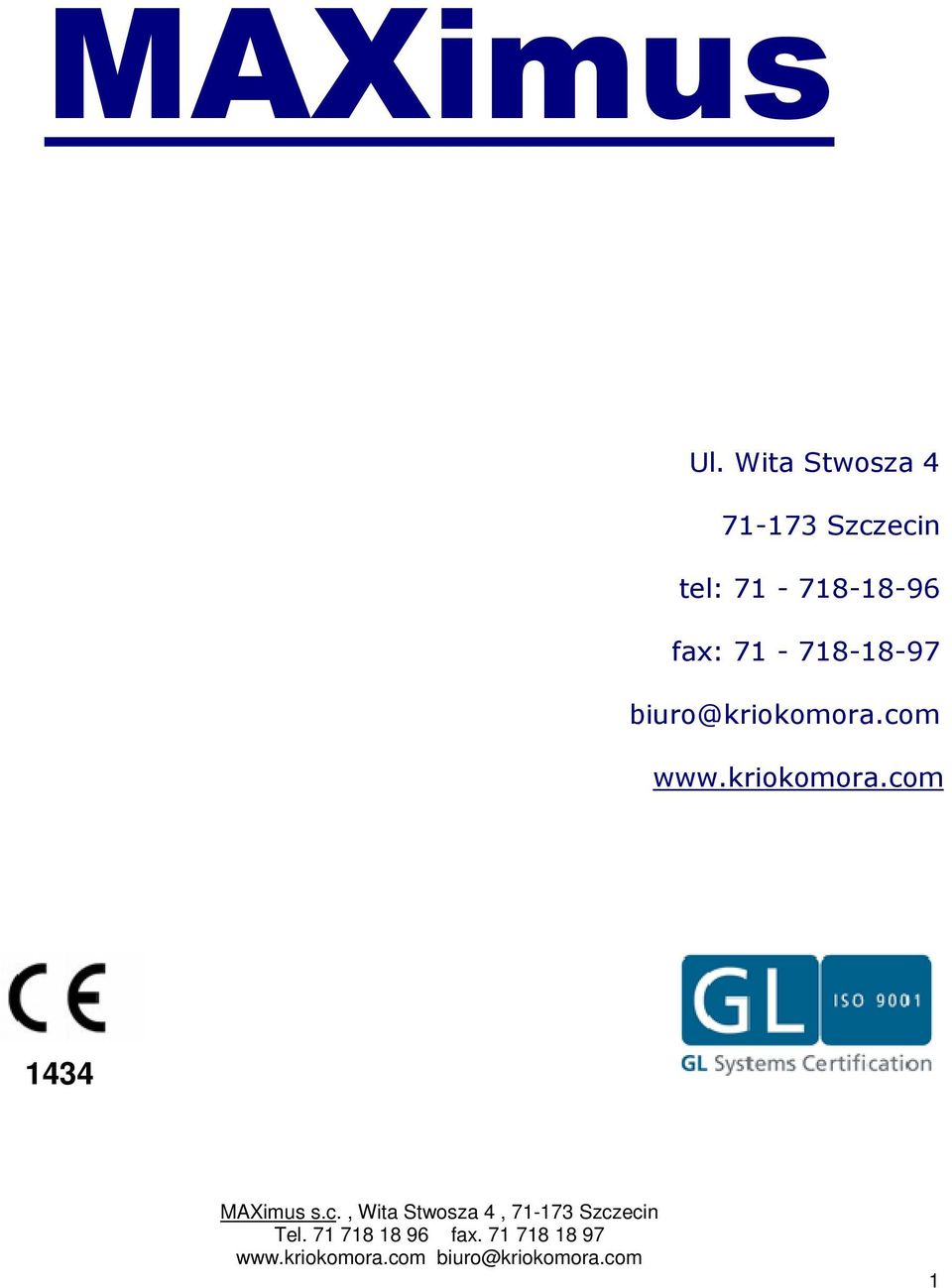

1 MAXimus Ul. Wita Stwosza Szczecin tel: fax: biuro@kriokomora.com

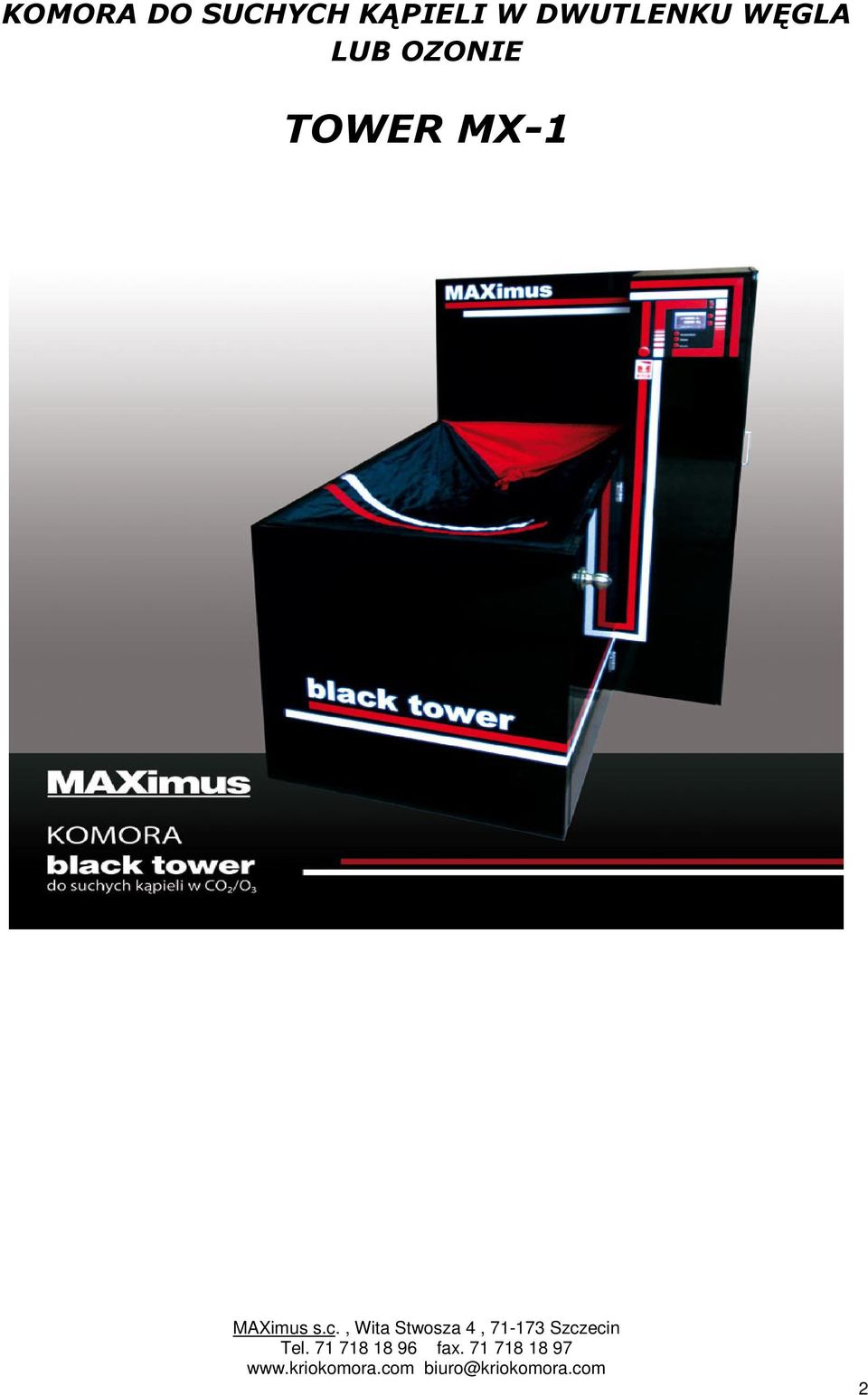

2 KOMORA DO SUCHYCH KĄPIELI W DWUTLENKU WĘGLA LUB OZONIE TOWER MX-1 2

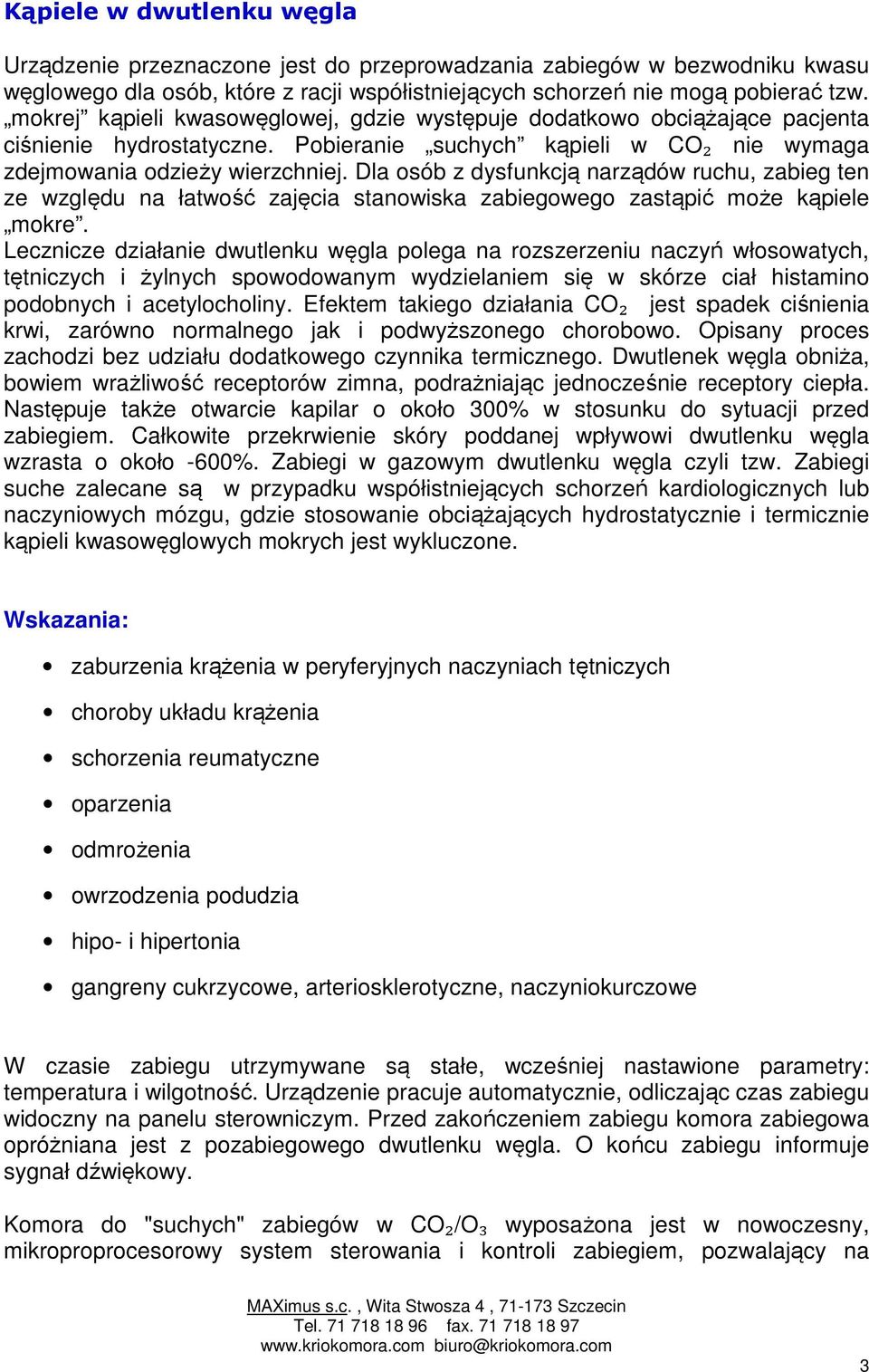

3 Kąpiele w dwutlenku węgla Urządzenie przeznaczone jest do przeprowadzania zabiegów w bezwodniku kwasu węglowego dla osób, które z racji współistniejących schorzeń nie mogą pobierać tzw. mokrej kąpieli kwasowęglowej, gdzie występuje dodatkowo obciążające pacjenta ciśnienie hydrostatyczne. Pobieranie suchych kąpieli w CO₂ nie wymaga zdejmowania odzieży wierzchniej. Dla osób z dysfunkcją narządów ruchu, zabieg ten ze względu na łatwość zajęcia stanowiska zabiegowego zastąpić może kąpiele mokre. Lecznicze działanie dwutlenku węgla polega na rozszerzeniu naczyń włosowatych, tętniczych i żylnych spowodowanym wydzielaniem się w skórze ciał histamino podobnych i acetylocholiny. Efektem takiego działania CO₂ jest spadek ciśnienia krwi, zarówno normalnego jak i podwyższonego chorobowo. Opisany proces zachodzi bez udziału dodatkowego czynnika termicznego. Dwutlenek węgla obniża, bowiem wrażliwość receptorów zimna, podrażniając jednocześnie receptory ciepła. Następuje także otwarcie kapilar o około 300% w stosunku do sytuacji przed zabiegiem. Całkowite przekrwienie skóry poddanej wpływowi dwutlenku węgla wzrasta o około -600%. Zabiegi w gazowym dwutlenku węgla czyli tzw. Zabiegi suche zalecane są w przypadku współistniejących schorzeń kardiologicznych lub naczyniowych mózgu, gdzie stosowanie obciążających hydrostatycznie i termicznie kąpieli kwasowęglowych mokrych jest wykluczone. Wskazania: zaburzenia krążenia w peryferyjnych naczyniach tętniczych choroby układu krążenia schorzenia reumatyczne oparzenia odmrożenia owrzodzenia podudzia hipo- i hipertonia gangreny cukrzycowe, arteriosklerotyczne, naczyniokurczowe W czasie zabiegu utrzymywane są stałe, wcześniej nastawione parametry: temperatura i wilgotność. Urządzenie pracuje automatycznie, odliczając czas zabiegu widoczny na panelu sterowniczym. Przed zakończeniem zabiegu komora zabiegowa opróżniana jest z pozabiegowego dwutlenku węgla. O końcu zabiegu informuje sygnał dźwiękowy. Komora do "suchych" zabiegów w CO₂/O₃ wyposażona jest w nowoczesny, mikroproprocesorowy system sterowania i kontroli zabiegiem, pozwalający na 3

Dla osób z dysfunkcją narządów ruchu, zabieg ten ze względu na łatwość zajęcia stanowiska zabiegowego zastąpić może kąpiele mokre.

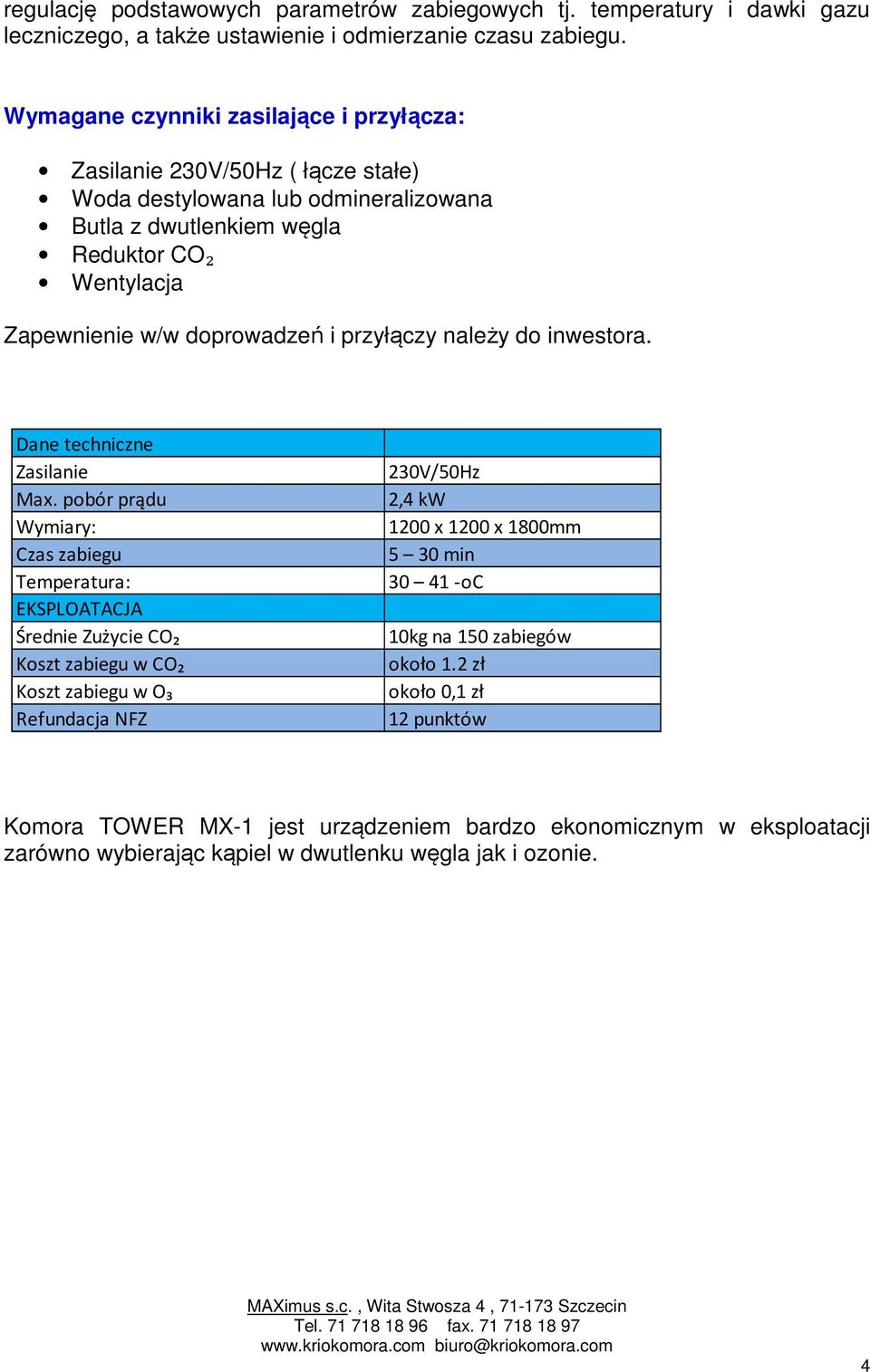

4 regulację podstawowych parametrów zabiegowych tj. temperatury i dawki gazu leczniczego, a także ustawienie i odmierzanie czasu zabiegu. Wymagane czynniki zasilające i przyłącza: Zasilanie 230V/50Hz ( łącze stałe) Woda destylowana lub odmineralizowana Butla z dwutlenkiem węgla Reduktor CO₂ Wentylacja Zapewnienie w/w doprowadzeń i przyłączy należy do inwestora. Dane techniczne Zasilanie 230V/50Hz Max. pobór prądu 2,4 kw Wymiary: 1200 x 1200 x 1800mm Czas zabiegu 5 30 min Temperatura: oc EKSPLOATACJA Średnie Zużycie CO₂ 10kg na 150 zabiegów Koszt zabiegu w CO₂ około 1.2 zł Koszt zabiegu w O₃ około 0,1 zł Refundacja NFZ 12 punktów Komora TOWER MX-1 jest urządzeniem bardzo ekonomicznym w eksploatacji zarówno wybierając kąpiel w dwutlenku węgla jak i ozonie. 4

i przyłączy należy do inwestora. Dane techniczne Zasilanie 230V/50Hz Max.

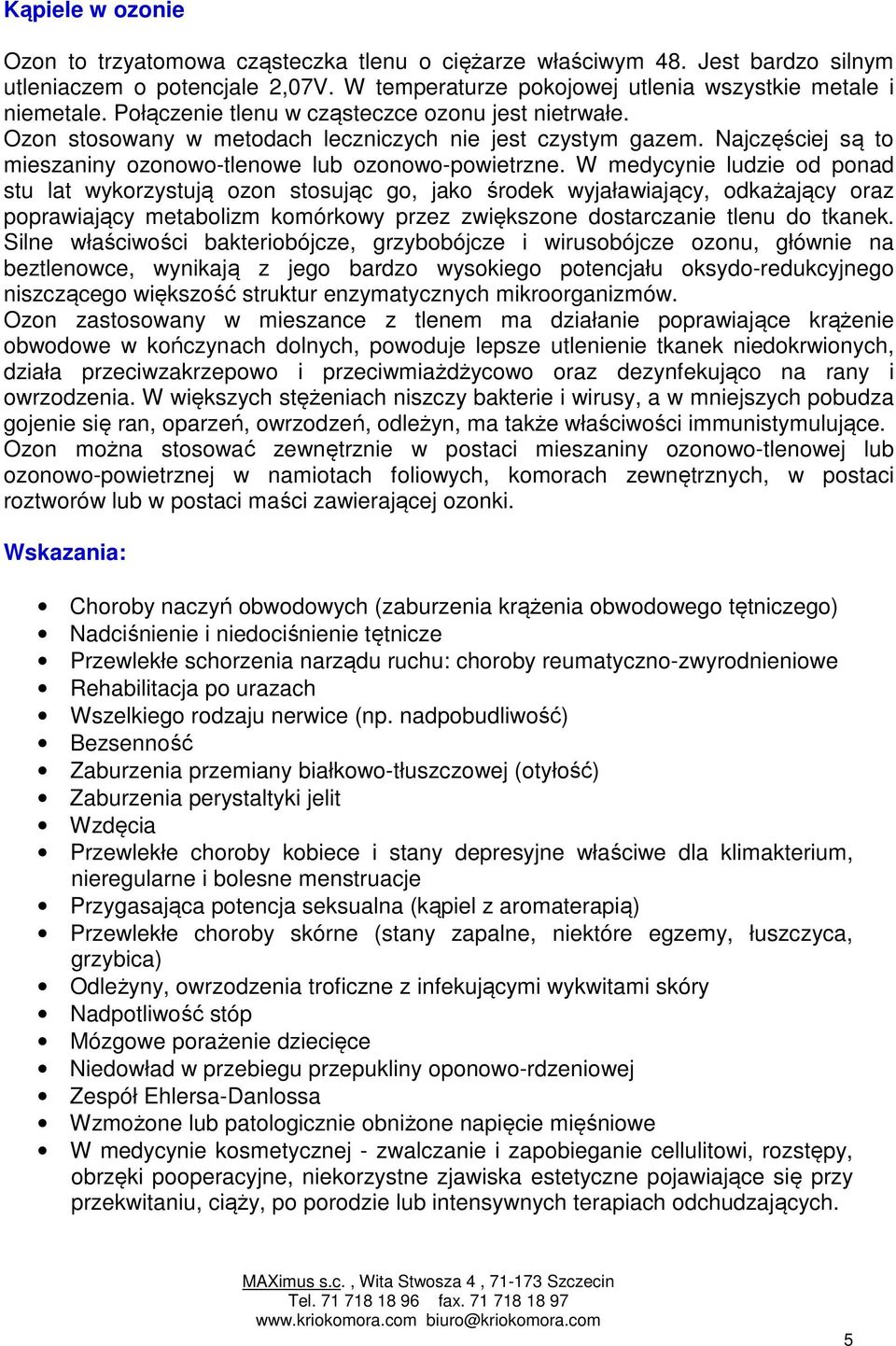

5 Kąpiele w ozonie Ozon to trzyatomowa cząsteczka tlenu o ciężarze właściwym 48. Jest bardzo silnym utleniaczem o potencjale 2,07V. W temperaturze pokojowej utlenia wszystkie metale i niemetale. Połączenie tlenu w cząsteczce ozonu jest nietrwałe. Ozon stosowany w metodach leczniczych nie jest czystym gazem. Najczęściej są to mieszaniny ozonowo-tlenowe lub ozonowo-powietrzne. W medycynie ludzie od ponad stu lat wykorzystują ozon stosując go, jako środek wyjaławiający, odkażający oraz poprawiający metabolizm komórkowy przez zwiększone dostarczanie tlenu do tkanek. Silne właściwości bakteriobójcze, grzybobójcze i wirusobójcze ozonu, głównie na beztlenowce, wynikają z jego bardzo wysokiego potencjału oksydo-redukcyjnego niszczącego większość struktur enzymatycznych mikroorganizmów. Ozon zastosowany w mieszance z tlenem ma działanie poprawiające krążenie obwodowe w kończynach dolnych, powoduje lepsze utlenienie tkanek niedokrwionych, działa przeciwzakrzepowo i przeciwmiażdżycowo oraz dezynfekująco na rany i owrzodzenia. W większych stężeniach niszczy bakterie i wirusy, a w mniejszych pobudza gojenie się ran, oparzeń, owrzodzeń, odleżyn, ma także właściwości immunistymulujące. Ozon można stosować zewnętrznie w postaci mieszaniny ozonowo-tlenowej lub ozonowo-powietrznej w namiotach foliowych, komorach zewnętrznych, w postaci roztworów lub w postaci maści zawierającej ozonki. Wskazania: Choroby naczyń obwodowych (zaburzenia krążenia obwodowego tętniczego) Nadciśnienie i niedociśnienie tętnicze Przewlekłe schorzenia narządu ruchu: choroby reumatyczno-zwyrodnieniowe Rehabilitacja po urazach Wszelkiego rodzaju nerwice (np. nadpobudliwość) Bezsenność Zaburzenia przemiany białkowo-tłuszczowej (otyłość) Zaburzenia perystaltyki jelit Wzdęcia Przewlekłe choroby kobiece i stany depresyjne właściwe dla klimakterium, nieregularne i bolesne menstruacje Przygasająca potencja seksualna (kąpiel z aromaterapią) Przewlekłe choroby skórne (stany zapalne, niektóre egzemy, łuszczyca, grzybica) Odleżyny, owrzodzenia troficzne z infekującymi wykwitami skóry Nadpotliwość stóp Mózgowe porażenie dziecięce Niedowład w przebiegu przepukliny oponowo-rdzeniowej Zespół Ehlersa-Danlossa Wzmożone lub patologicznie obniżone napięcie mięśniowe W medycynie kosmetycznej - zwalczanie i zapobieganie cellulitowi, rozstępy, obrzęki pooperacyjne, niekorzystne zjawiska estetyczne pojawiające się przy przekwitaniu, ciąży, po porodzie lub intensywnych terapiach odchudzających. 5

W medycynie ludzie od ponad stu lat wykorzystują ozon stosując go, jako środek wyjaławiający, odkażający oraz poprawiający metabolizm komórkowy przez zwiększone dostarczanie tlenu do tkanek.

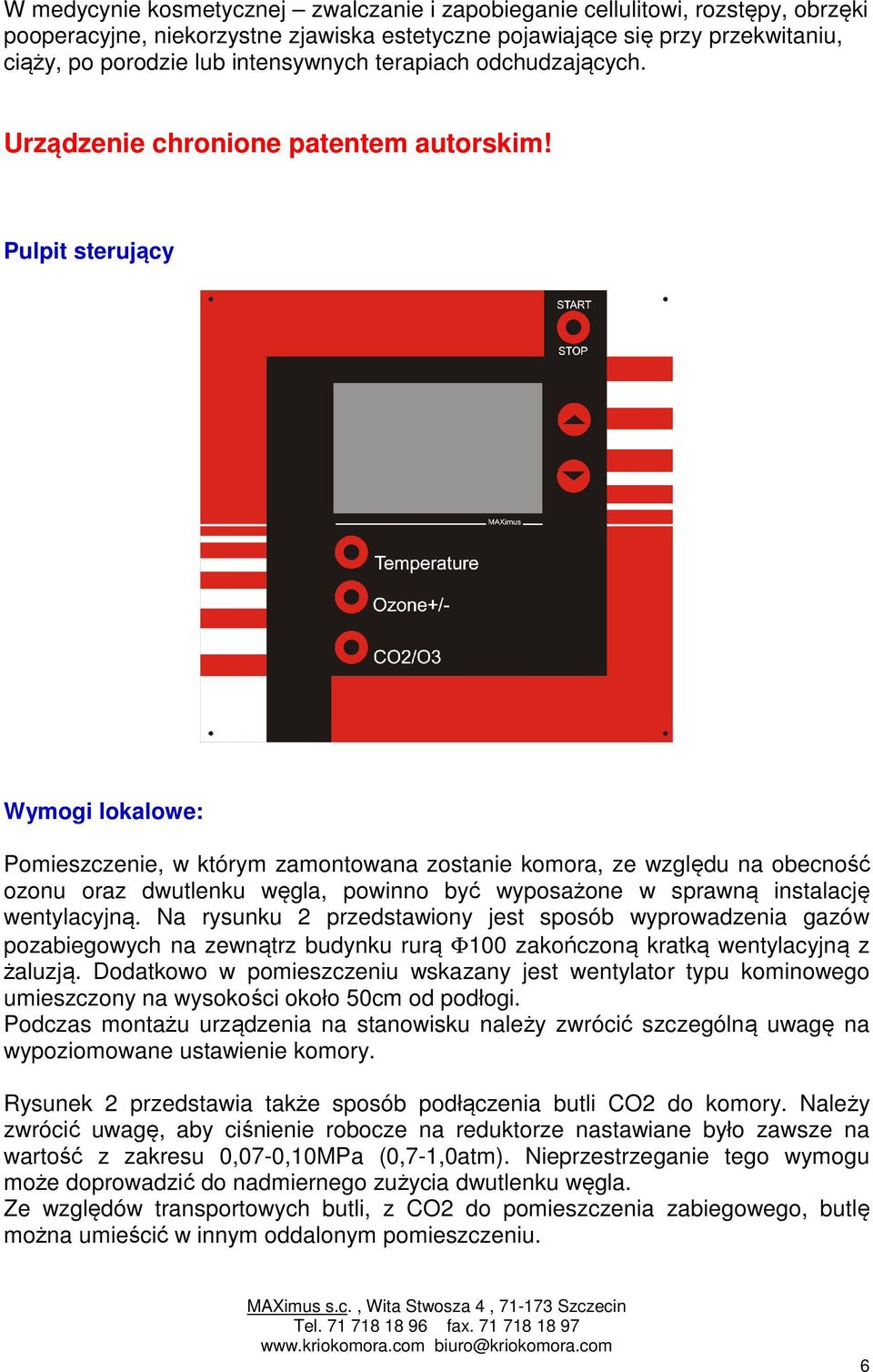

6 W medycynie kosmetycznej zwalczanie i zapobieganie cellulitowi, rozstępy, obrzęki pooperacyjne, niekorzystne zjawiska estetyczne pojawiające się przy przekwitaniu, ciąży, po porodzie lub intensywnych terapiach odchudzających. Urządzenie chronione patentem autorskim! Pulpit sterujący Wymogi lokalowe: Pomieszczenie, w którym zamontowana zostanie komora, ze względu na obecność ozonu oraz dwutlenku węgla, powinno być wyposażone w sprawną instalację wentylacyjną. Na rysunku 2 przedstawiony jest sposób wyprowadzenia gazów pozabiegowych na zewnątrz budynku rurą Φ100 zakończoną kratką wentylacyjną z żaluzją. Dodatkowo w pomieszczeniu wskazany jest wentylator typu kominowego umieszczony na wysokości około 50cm od podłogi. Podczas montażu urządzenia na stanowisku należy zwrócić szczególną uwagę na wypoziomowane ustawienie komory. Rysunek 2 przedstawia także sposób podłączenia butli CO2 do komory. Należy zwrócić uwagę, aby ciśnienie robocze na reduktorze nastawiane było zawsze na wartość z zakresu 0,07-0,10MPa (0,7-1,0atm). Nieprzestrzeganie tego wymogu może doprowadzić do nadmiernego zużycia dwutlenku węgla. Ze względów transportowych butli, z CO2 do pomieszczenia zabiegowego, butlę można umieścić w innym oddalonym pomieszczeniu. 6

Pulpit sterujący Wymogi lokalowe: Pomieszczenie, w którym zamontowana zostanie komora, ze względu na obecność ozonu oraz dwutlenku węgla, powinno być wyposażone w sprawną instalację wentylacyjną.

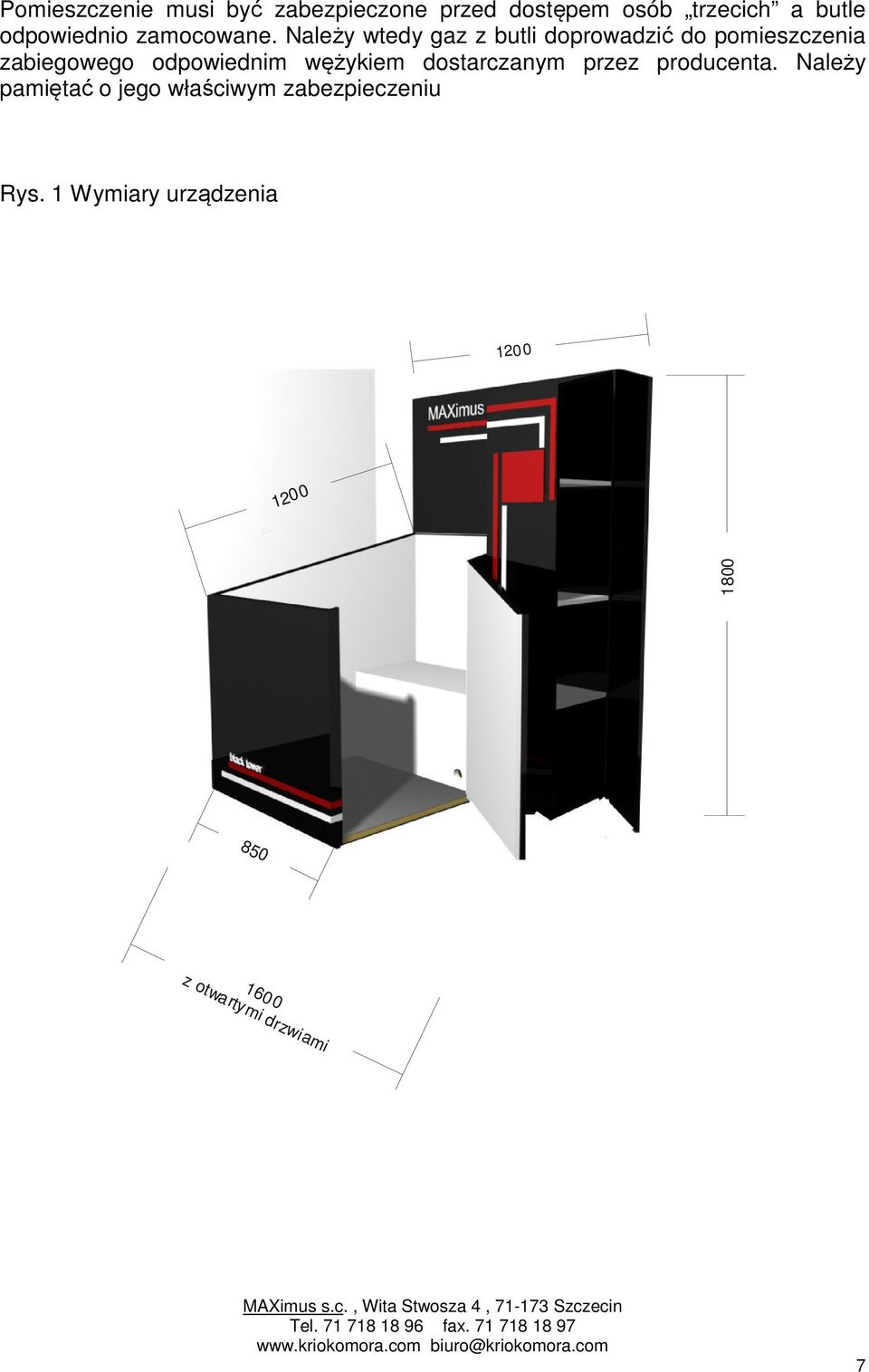

7 Pomieszczenie musi być zabezpieczone przed dostępem osób trzecich a butle odpowiednio zamocowane. Należy wtedy gaz z butli doprowadzić do pomieszczenia zabiegowego odpowiednim wężykiem dostarczanym przez producenta. Należy pamiętać o jego właściwym zabezpieczeniu Rys. 1 Wymiary urządzenia Wypoziomowana podłoga z otwartymi drzwiami 7

Należy wtedy gaz z butli doprowadzić do pomieszczenia zabiegowego odpowiednim wężykiem

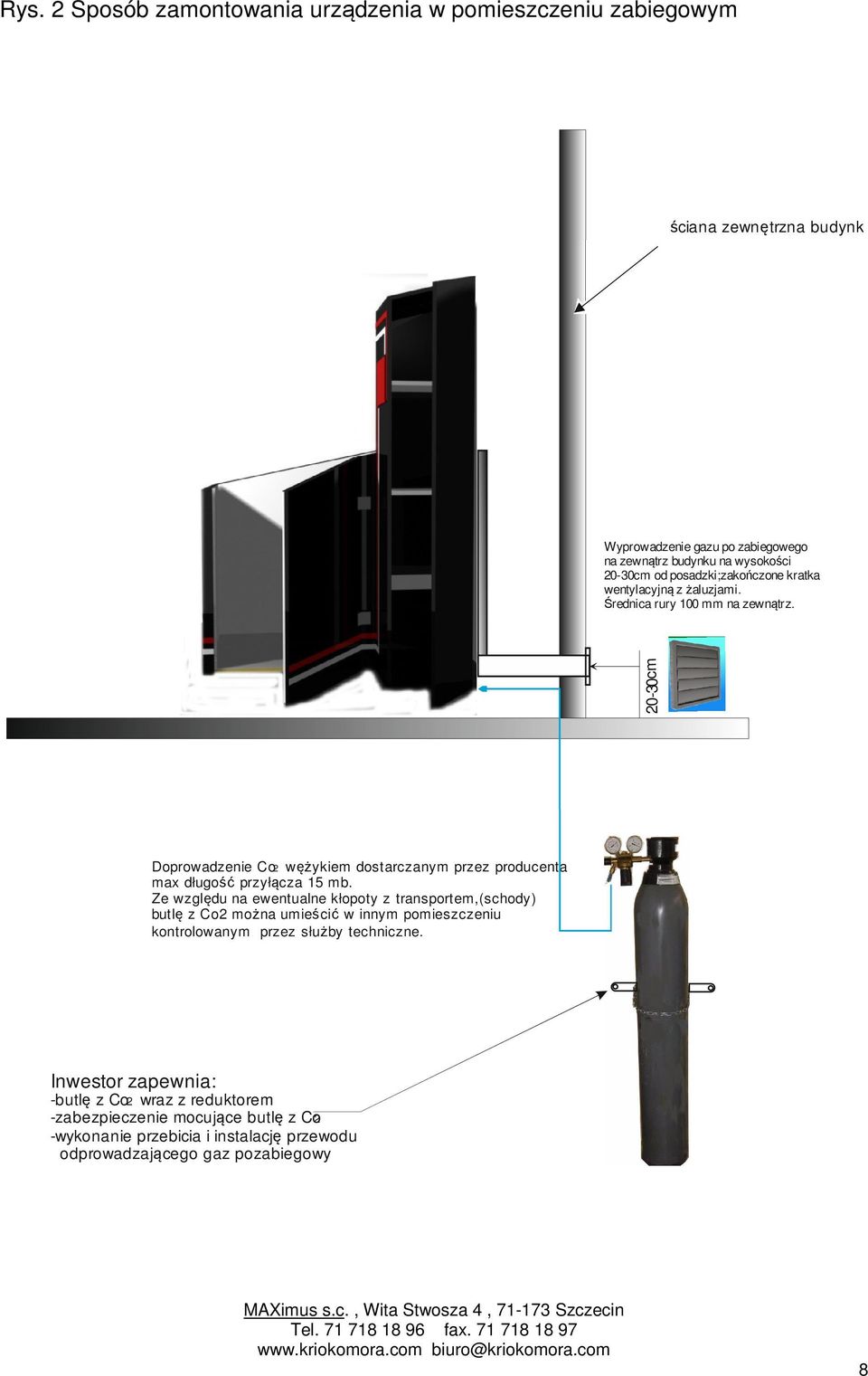

Rys. 2 Sposób zamontowania urządzenia w pomieszczeniu zabiegowym ściana zewnętrzna budynku Wyprowadzenie gazu po zabiegowego na zewnątrz budynku na wysokości

20-30cm Doprowadzenie Co 2 wężykiem dostarczanym przez producenta max długość przyłącza 15 mb.

8 Rys. 2 Sposób zamontowania urządzenia w pomieszczeniu zabiegowym ściana zewnętrzna budynku Wyprowadzenie gazu po zabiegowego na zewnątrz budynku na wysokości 20-30cm od posadzki;zakończone kratka wentylacyjną z żaluzjami. Średnica rury 100 mm na zewnątrz cm Doprowadzenie Co 2 wężykiem dostarczanym przez producenta max długość przyłącza 15 mb. Ze względu na ewentualne kłopoty z transportem,(schody) butlę z Co2 można umieścić w innym pomieszczeniu kontrolowanym przez służby techniczne. Inwestor zapewnia: -butlę z Co 2 wraz z reduktorem -zabezpieczenie mocujące butlę z Co2 -wykonanie przebicia i instalację przewodu odprowadzającego gaz pozabiegowy 8

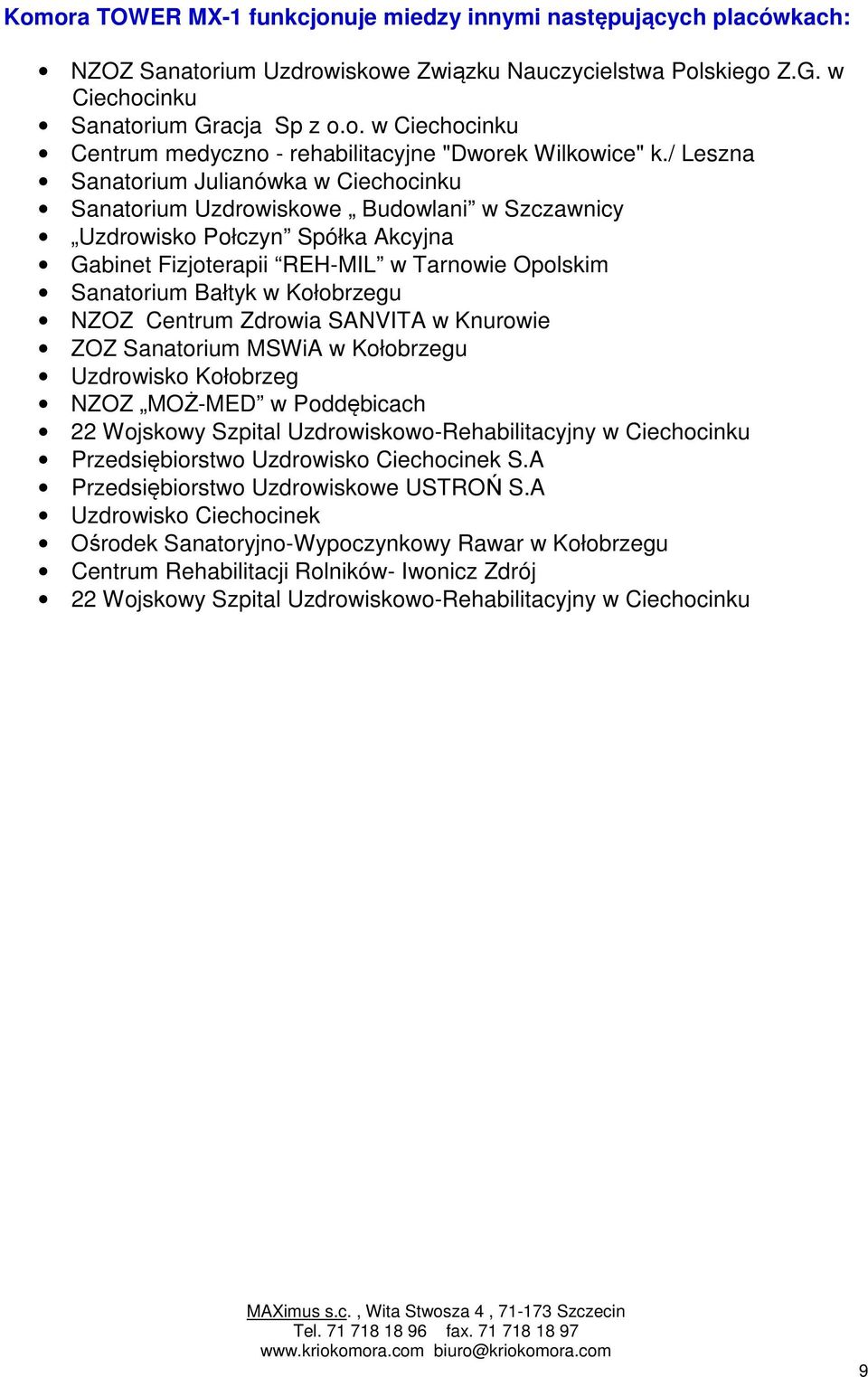

9 Komora TOWER MX-1 funkcjonuje miedzy innymi następujących placówkach: NZOZ Sanatorium Uzdrowiskowe Związku Nauczycielstwa Polskiego Z.G. w Ciechocinku Sanatorium Gracja Sp z o.o. w Ciechocinku Centrum medyczno - rehabilitacyjne "Dworek Wilkowice" k./ Leszna Sanatorium Julianówka w Ciechocinku Sanatorium Uzdrowiskowe Budowlani w Szczawnicy Uzdrowisko Połczyn Spółka Akcyjna Gabinet Fizjoterapii REH-MIL w Tarnowie Opolskim Sanatorium Bałtyk w Kołobrzegu NZOZ Centrum Zdrowia SANVITA w Knurowie ZOZ Sanatorium MSWiA w Kołobrzegu Uzdrowisko Kołobrzeg NZOZ MOŻ-MED w Poddębicach 22 Wojskowy Szpital Uzdrowiskowo-Rehabilitacyjny w Ciechocinku Przedsiębiorstwo Uzdrowisko Ciechocinek S.A Przedsiębiorstwo Uzdrowiskowe USTROŃ S.A Uzdrowisko Ciechocinek Ośrodek Sanatoryjno-Wypoczynkowy Rawar w Kołobrzegu Centrum Rehabilitacji Rolników- Iwonicz Zdrój 22 Wojskowy Szpital Uzdrowiskowo-Rehabilitacyjny w Ciechocinku 9

Kołobrzegu NZOZ Centrum Zdrowia SANVITA w Knurowie ZOZ Sanatorium MSWiA w Kołobrzegu Uzdrowisko Kołobrzeg NZOZ MOŻ-MED w Poddębicach 22 Wojskowy Szpital Uzdrowiskowo-Rehabilitacyjny w Ciechocinku

10 10

11 11
