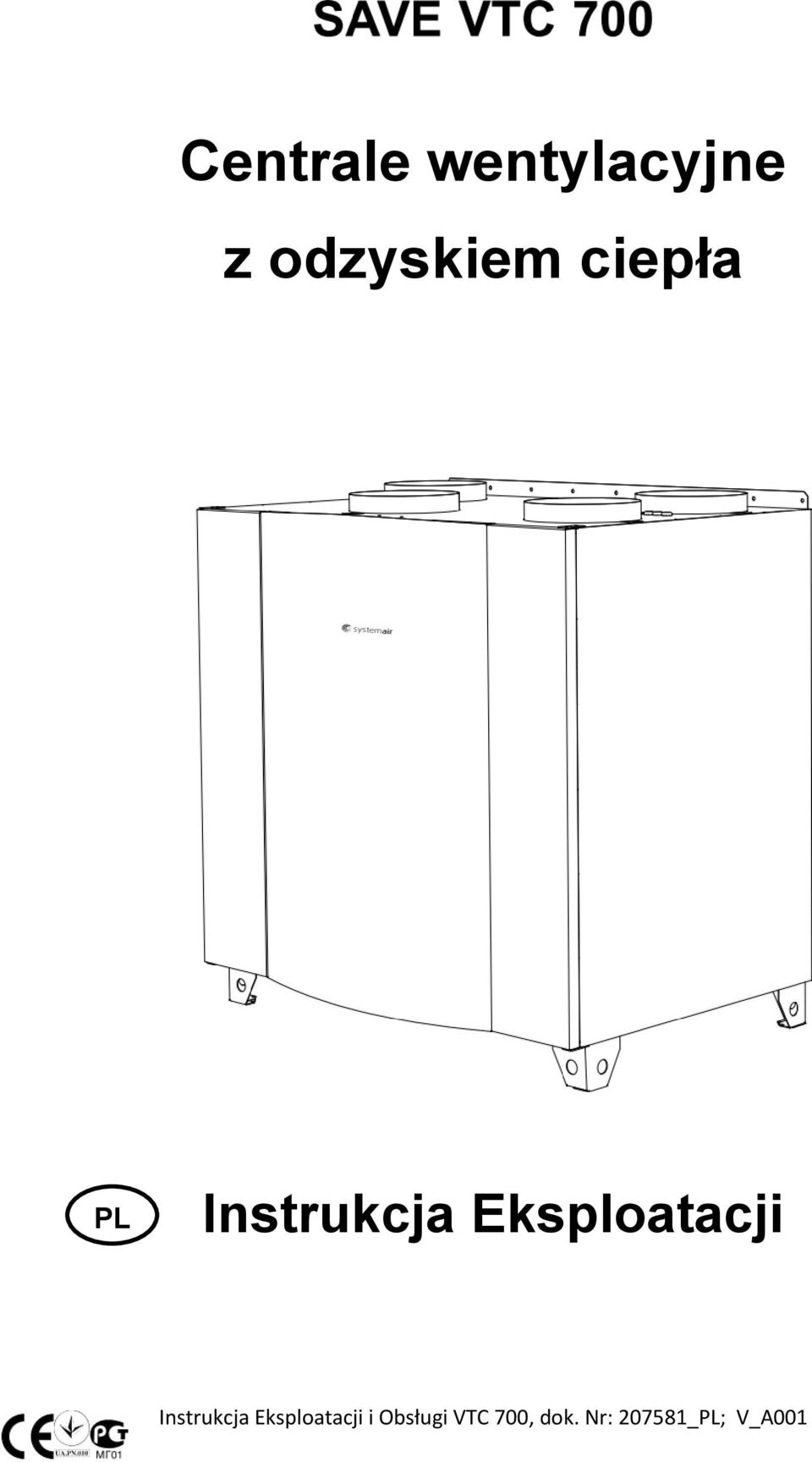

1 Centrale wentylacyjne z odzyskiem ciepła PL Instrukcja Eksploatacji Instrukcja Eksploatacji i Obsługi VTC 700, dok. Nr: _PL; V_A001

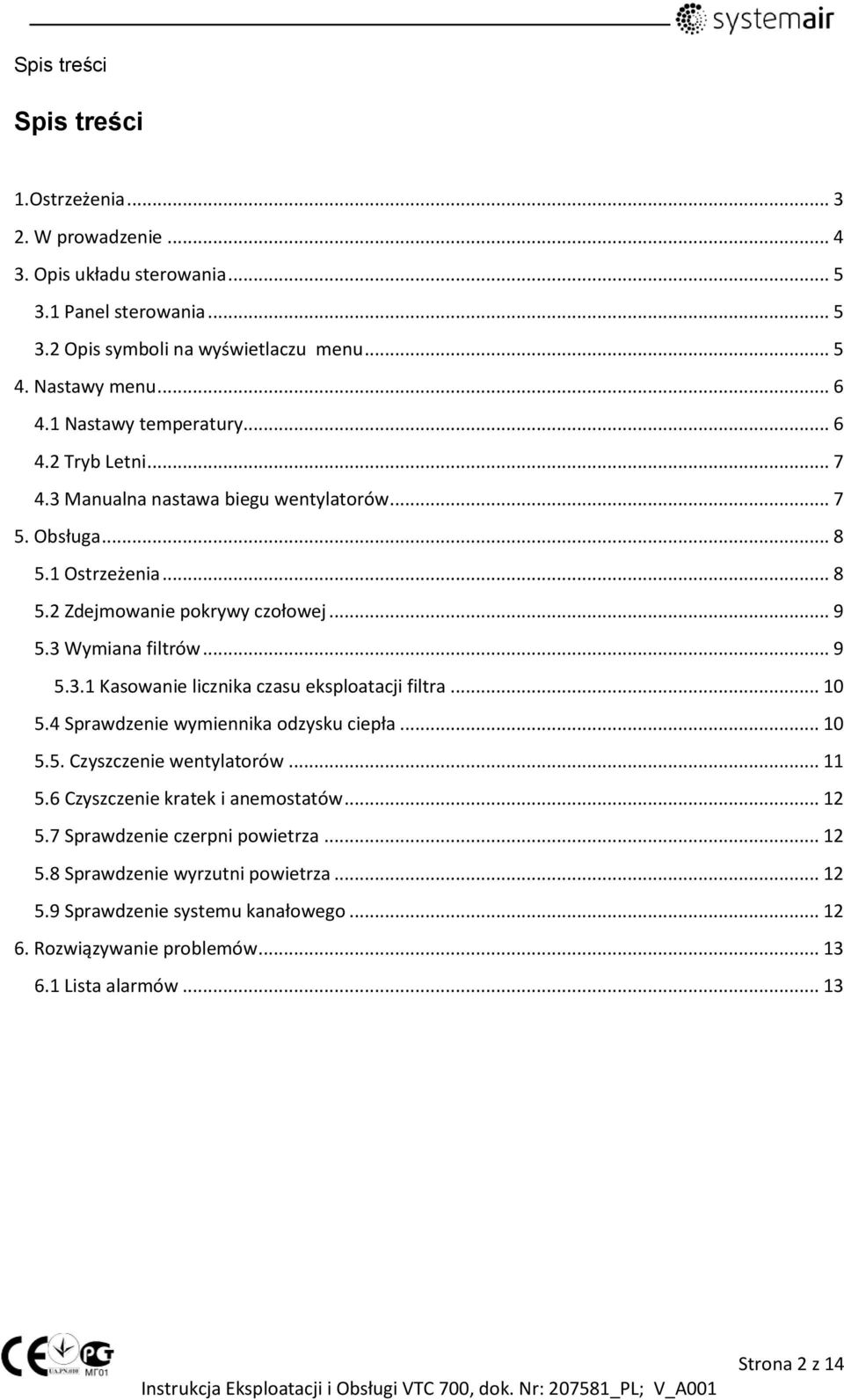

2 Spis treści Spis treści 1.Ostrzeżenia W prowadzenie Opis układu sterowania Panel sterowania Opis symboli na wyświetlaczu menu Nastawy menu Nastawy temperatury Tryb Letni Manualna nastawa biegu wentylatorów Obsługa Ostrzeżenia Zdejmowanie pokrywy czołowej Wymiana filtrów Kasowanie licznika czasu eksploatacji filtra Sprawdzenie wymiennika odzysku ciepła Czyszczenie wentylatorów Czyszczenie kratek i anemostatów Sprawdzenie czerpni powietrza Sprawdzenie wyrzutni powietrza Sprawdzenie systemu kanałowego Rozwiązywanie problemów Lista alarmów Instrukcja Eksploatacji i Obsługi VTC 700, dok. Nr: _PL; V_A001 Strona 2 z 14

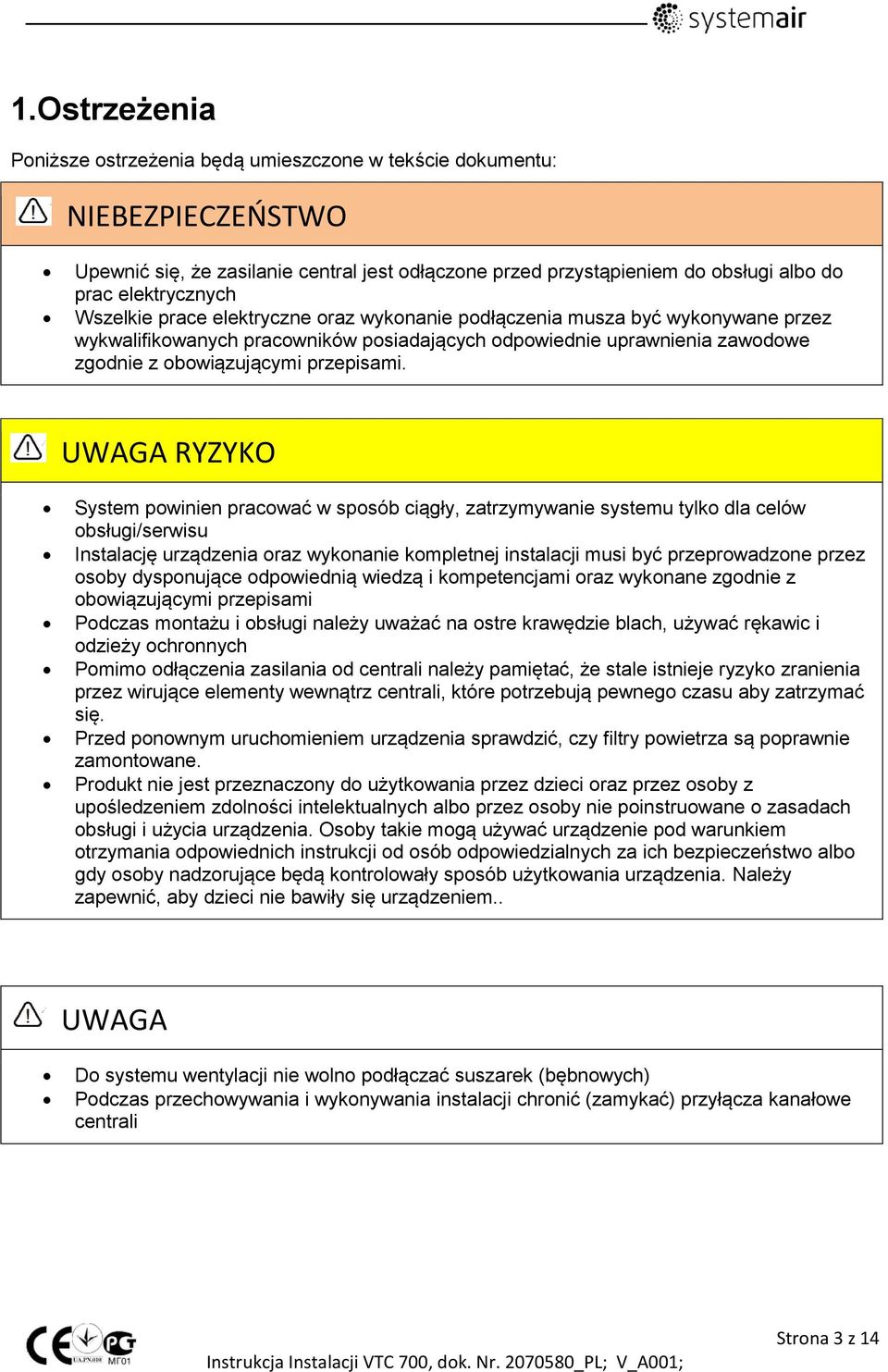

3 1.Ostrzeżenia Poniższe ostrzeżenia będą umieszczone w tekście dokumentu: NIEBEZPIECZEŃSTWO Upewnić się, że zasilanie central jest odłączone przed przystąpieniem do obsługi albo do prac elektrycznych Wszelkie prace elektryczne oraz wykonanie podłączenia musza być wykonywane przez wykwalifikowanych pracowników posiadających odpowiednie uprawnienia zawodowe zgodnie z obowiązującymi przepisami. UWAGA RYZYKO System powinien pracować w sposób ciągły, zatrzymywanie systemu tylko dla celów obsługi/serwisu Instalację urządzenia oraz wykonanie kompletnej instalacji musi być przeprowadzone przez osoby dysponujące odpowiednią wiedzą i kompetencjami oraz wykonane zgodnie z obowiązującymi przepisami Podczas montażu i obsługi należy uważać na ostre krawędzie blach, używać rękawic i odzieży ochronnych Pomimo odłączenia zasilania od centrali należy pamiętać, że stale istnieje ryzyko zranienia przez wirujące elementy wewnątrz centrali, które potrzebują pewnego czasu aby zatrzymać się. Przed ponownym uruchomieniem urządzenia sprawdzić, czy filtry powietrza są poprawnie zamontowane. Produkt nie jest przeznaczony do użytkowania przez dzieci oraz przez osoby z upośledzeniem zdolności intelektualnych albo przez osoby nie poinstruowane o zasadach obsługi i użycia urządzenia. Osoby takie mogą używać urządzenie pod warunkiem otrzymania odpowiednich instrukcji od osób odpowiedzialnych za ich bezpieczeństwo albo gdy osoby nadzorujące będą kontrolowały sposób użytkowania urządzenia. Należy zapewnić, aby dzieci nie bawiły się urządzeniem.. UWAGA Do systemu wentylacji nie wolno podłączać suszarek (bębnowych) Podczas przechowywania i wykonywania instalacji chronić (zamykać) przyłącza kanałowe centrali Strona 3 z 14

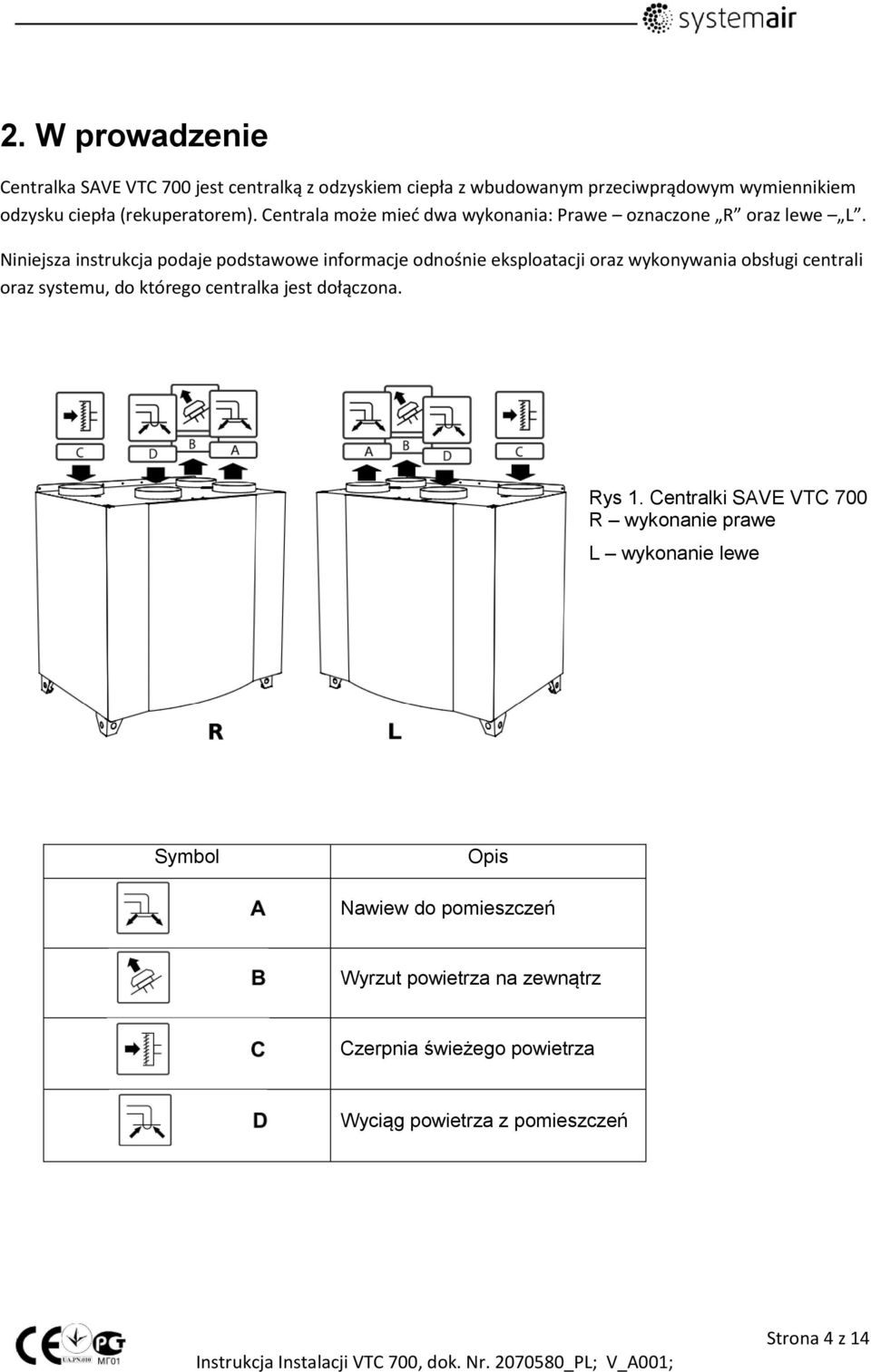

4 2. W prowadzenie Centralka SAVE VTC 700 jest centralką z odzyskiem ciepła z wbudowanym przeciwprądowym wymiennikiem odzysku ciepła (rekuperatorem). Centrala może mieć dwa wykonania: Prawe oznaczone R oraz lewe L. Niniejsza instrukcja podaje podstawowe informacje odnośnie eksploatacji oraz wykonywania obsługi centrali oraz systemu, do którego centralka jest dołączona. Rys 1. Centralki SAVE VTC 700 R wykonanie prawe L wykonanie lewe Symbol Opis Nawiew do pomieszczeń Wyrzut powietrza na zewnątrz Czerpnia świeżego powietrza Wyciąg powietrza z pomieszczeń Strona 4 z 14

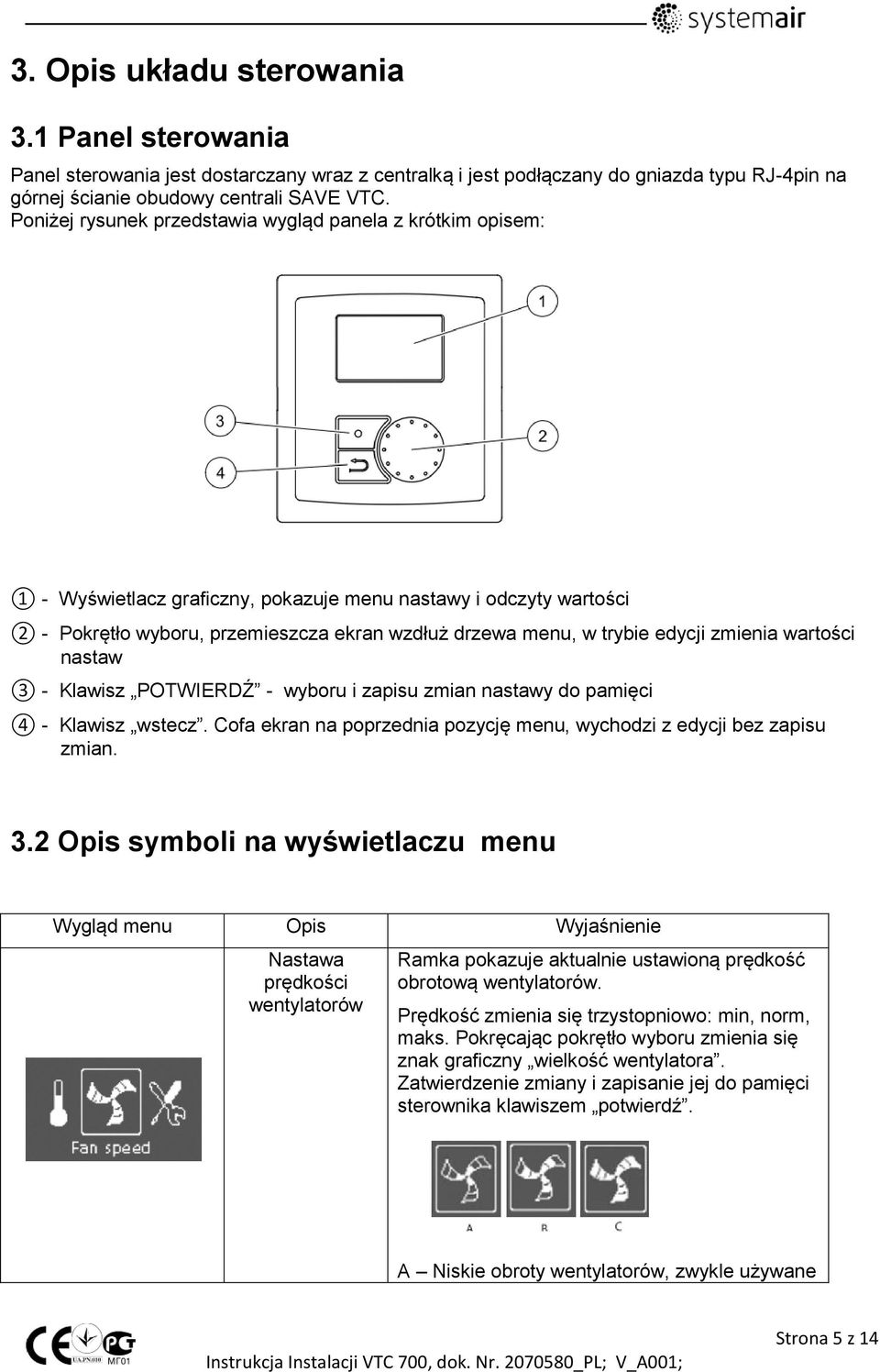

5 3. Opis układu sterowania 3.1 Panel sterowania Panel sterowania jest dostarczany wraz z centralką i jest podłączany do gniazda typu RJ-4pin na górnej ścianie obudowy centrali SAVE VTC. Poniżej rysunek przedstawia wygląd panela z krótkim opisem: 1 - Wyświetlacz graficzny, pokazuje menu nastawy i odczyty wartości 2 - Pokrętło wyboru, przemieszcza ekran wzdłuż drzewa menu, w trybie edycji zmienia wartości nastaw 3 - Klawisz POTWIERDŹ - wyboru i zapisu zmian nastawy do pamięci 4 - Klawisz wstecz. Cofa ekran na poprzednia pozycję menu, wychodzi z edycji bez zapisu zmian. 3.2 Opis symboli na wyświetlaczu menu Wygląd menu Opis Wyjaśnienie Nastawa prędkości wentylatorów Ramka pokazuje aktualnie ustawioną prędkość obrotową wentylatorów. Prędkość zmienia się trzystopniowo: min, norm, maks. Pokręcając pokrętło wyboru zmienia się znak graficzny wielkość wentylatora. Zatwierdzenie zmiany i zapisanie jej do pamięci sterownika klawiszem potwierdź. A Niskie obroty wentylatorów, zwykle używane Strona 5 z 14

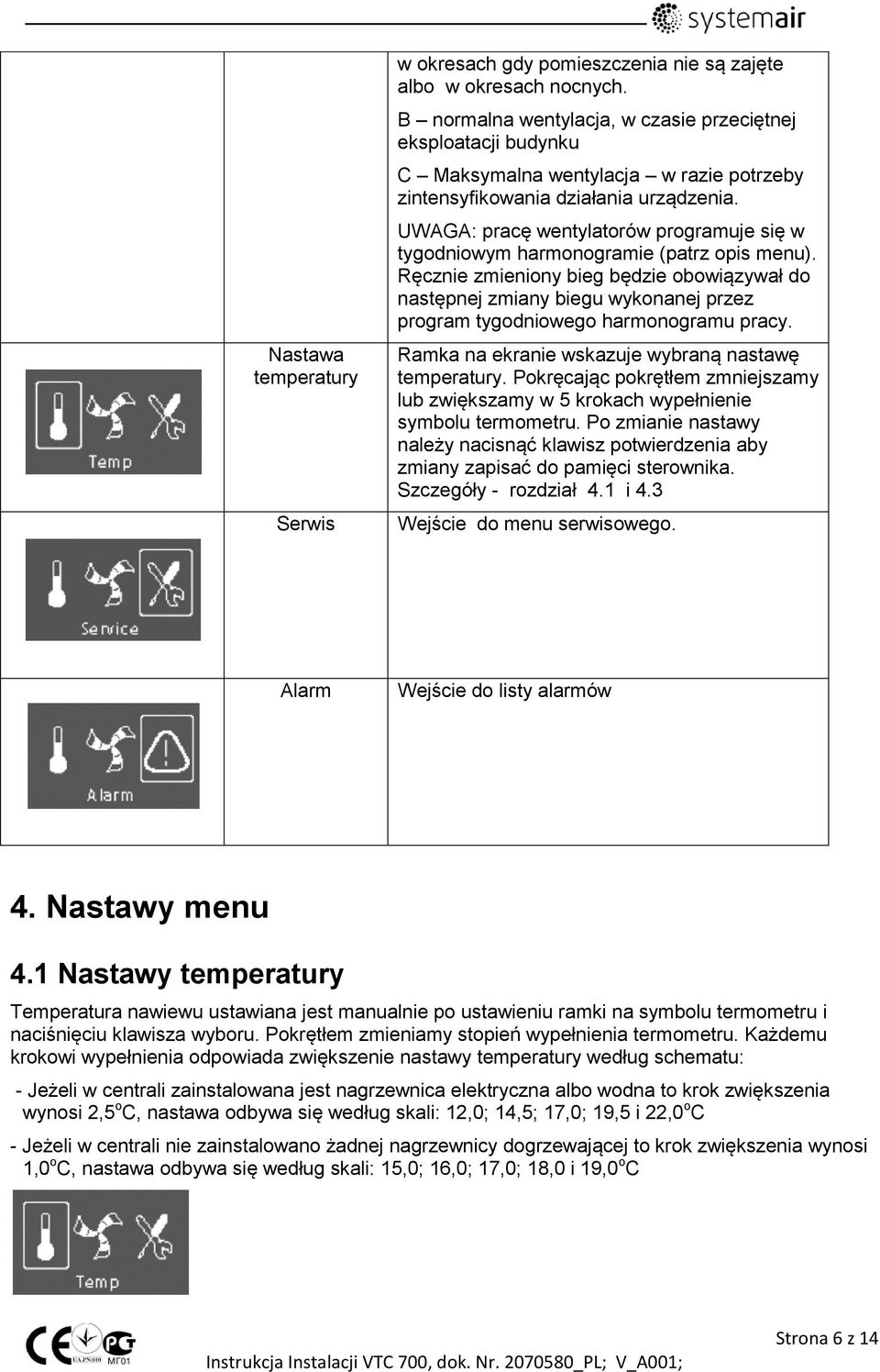

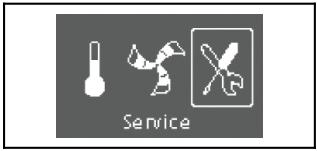

6 Nastawa temperatury Serwis w okresach gdy pomieszczenia nie są zajęte albo w okresach nocnych. B normalna wentylacja, w czasie przeciętnej eksploatacji budynku C Maksymalna wentylacja w razie potrzeby zintensyfikowania działania urządzenia. UWAGA: pracę wentylatorów programuje się w tygodniowym harmonogramie (patrz opis menu). Ręcznie zmieniony bieg będzie obowiązywał do następnej zmiany biegu wykonanej przez program tygodniowego harmonogramu pracy. Ramka na ekranie wskazuje wybraną nastawę temperatury. Pokręcając pokrętłem zmniejszamy lub zwiększamy w 5 krokach wypełnienie symbolu termometru. Po zmianie nastawy należy nacisnąć klawisz potwierdzenia aby zmiany zapisać do pamięci sterownika. Szczegóły - rozdział 4.1 i 4.3 Wejście do menu serwisowego. Alarm Wejście do listy alarmów 4. Nastawy menu 4.1 Nastawy temperatury Temperatura nawiewu ustawiana jest manualnie po ustawieniu ramki na symbolu termometru i naciśnięciu klawisza wyboru. Pokrętłem zmieniamy stopień wypełnienia termometru. Każdemu krokowi wypełnienia odpowiada zwiększenie nastawy temperatury według schematu: - Jeżeli w centrali zainstalowana jest nagrzewnica elektryczna albo wodna to krok zwiększenia wynosi 2,5 o C, nastawa odbywa się według skali: 12,0; 14,5; 17,0; 19,5 i 22,0 o C - Jeżeli w centrali nie zainstalowano żadnej nagrzewnicy dogrzewającej to krok zwiększenia wynosi 1,0 o C, nastawa odbywa się według skali: 15,0; 16,0; 17,0; 18,0 i 19,0 o C Strona 6 z 14

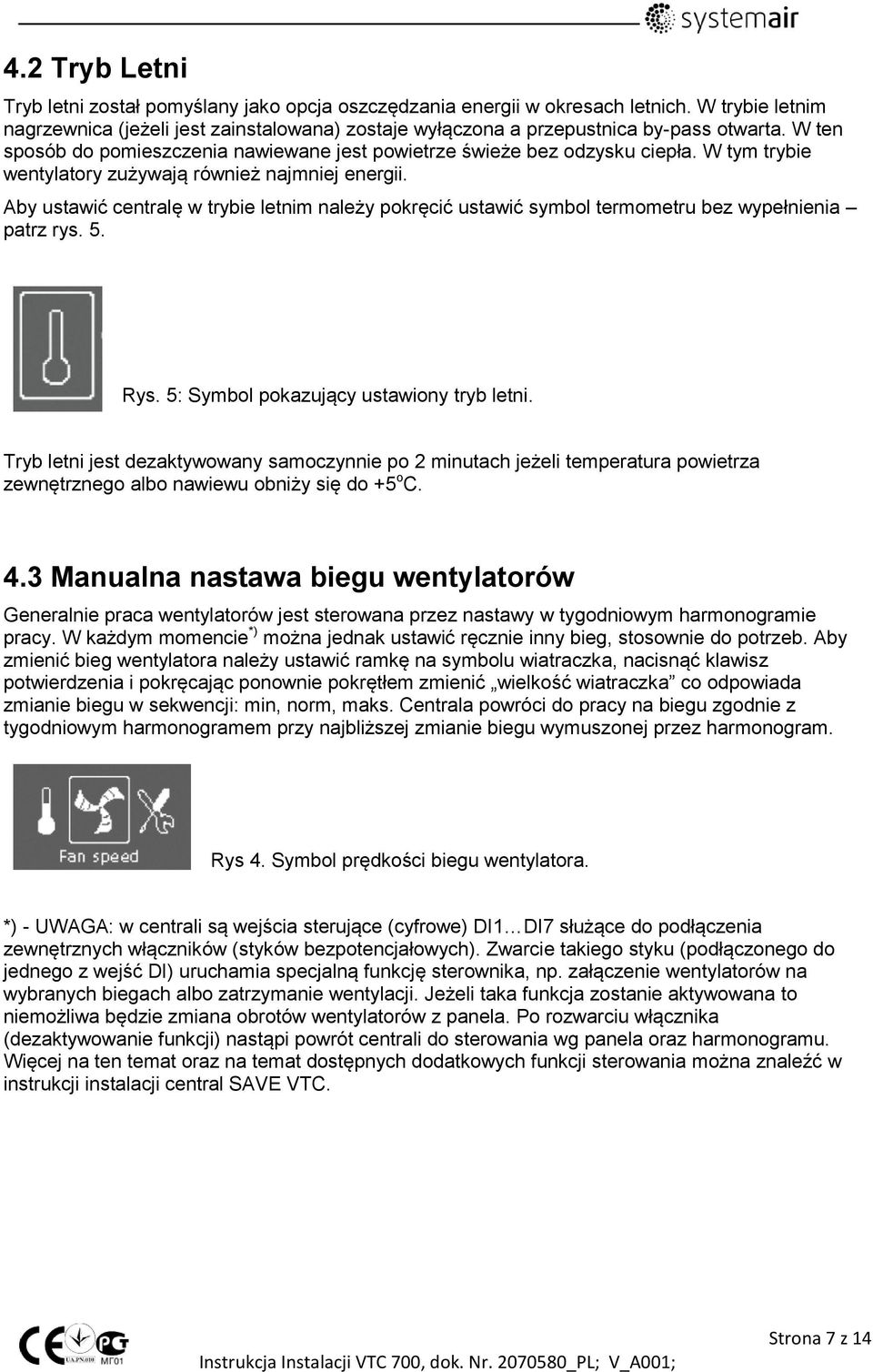

7 4.2 Tryb Letni Tryb letni został pomyślany jako opcja oszczędzania energii w okresach letnich. W trybie letnim nagrzewnica (jeżeli jest zainstalowana) zostaje wyłączona a przepustnica by-pass otwarta. W ten sposób do pomieszczenia nawiewane jest powietrze świeże bez odzysku ciepła. W tym trybie wentylatory zużywają również najmniej energii. Aby ustawić centralę w trybie letnim należy pokręcić ustawić symbol termometru bez wypełnienia patrz rys. 5. Rys. 5: Symbol pokazujący ustawiony tryb letni. Tryb letni jest dezaktywowany samoczynnie po 2 minutach jeżeli temperatura powietrza zewnętrznego albo nawiewu obniży się do +5 o C. 4.3 Manualna nastawa biegu wentylatorów Generalnie praca wentylatorów jest sterowana przez nastawy w tygodniowym harmonogramie pracy. W każdym momencie *) można jednak ustawić ręcznie inny bieg, stosownie do potrzeb. Aby zmienić bieg wentylatora należy ustawić ramkę na symbolu wiatraczka, nacisnąć klawisz potwierdzenia i pokręcając ponownie pokrętłem zmienić wielkość wiatraczka co odpowiada zmianie biegu w sekwencji: min, norm, maks. Centrala powróci do pracy na biegu zgodnie z tygodniowym harmonogramem przy najbliższej zmianie biegu wymuszonej przez harmonogram. Rys 4. Symbol prędkości biegu wentylatora. *) - UWAGA: w centrali są wejścia sterujące (cyfrowe) DI1 DI7 służące do podłączenia zewnętrznych włączników (styków bezpotencjałowych). Zwarcie takiego styku (podłączonego do jednego z wejść DI) uruchamia specjalną funkcję sterownika, np. załączenie wentylatorów na wybranych biegach albo zatrzymanie wentylacji. Jeżeli taka funkcja zostanie aktywowana to niemożliwa będzie zmiana obrotów wentylatorów z panela. Po rozwarciu włącznika (dezaktywowanie funkcji) nastąpi powrót centrali do sterowania wg panela oraz harmonogramu. Więcej na ten temat oraz na temat dostępnych dodatkowych funkcji sterowania można znaleźć w instrukcji instalacji central SAVE VTC. Strona 7 z 14

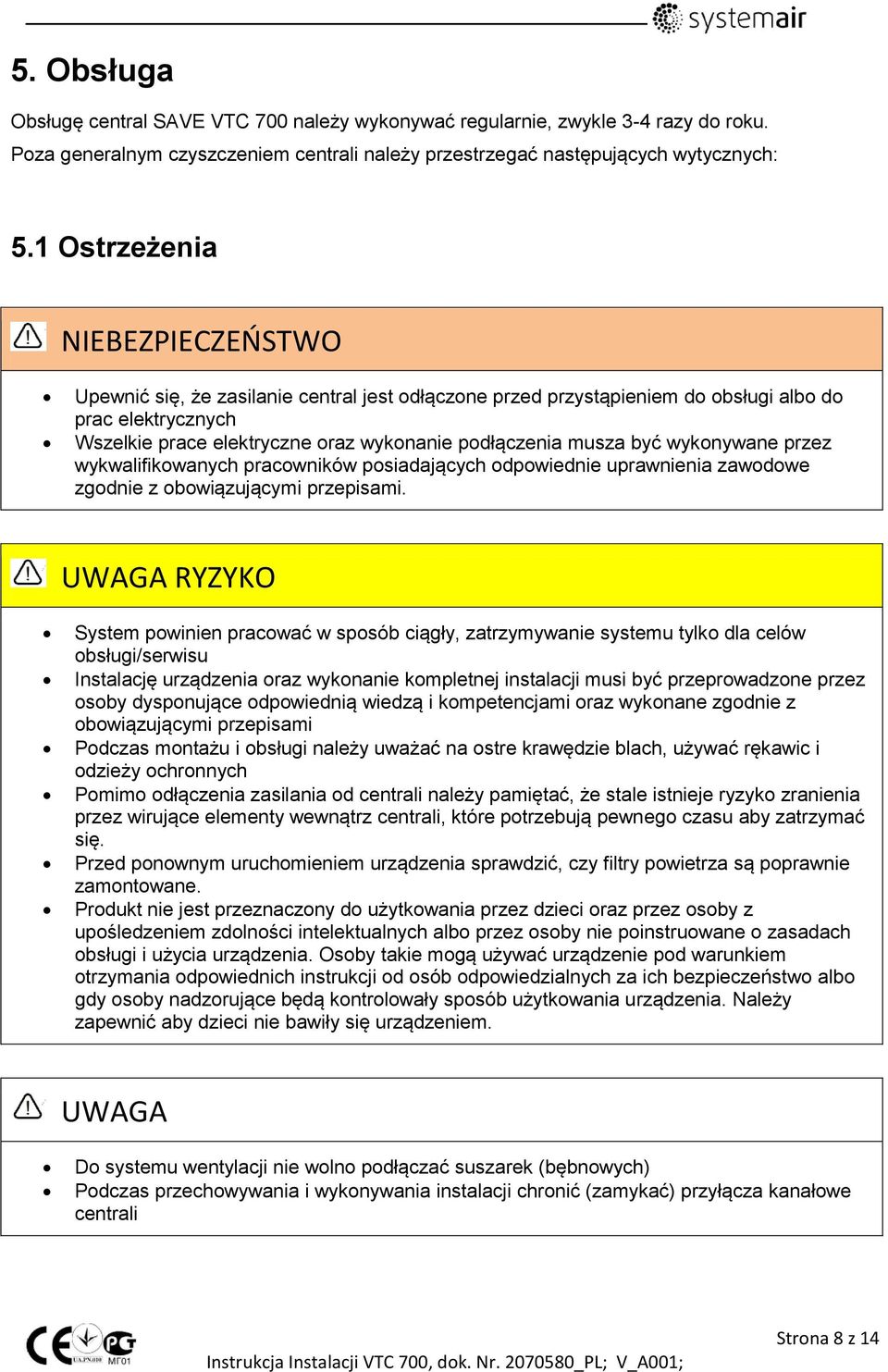

8 5. Obsługa Obsługę central SAVE VTC 700 należy wykonywać regularnie, zwykle 3-4 razy do roku. Poza generalnym czyszczeniem centrali należy przestrzegać następujących wytycznych: 5.1 Ostrzeżenia NIEBEZPIECZEŃSTWO Upewnić się, że zasilanie central jest odłączone przed przystąpieniem do obsługi albo do prac elektrycznych Wszelkie prace elektryczne oraz wykonanie podłączenia musza być wykonywane przez wykwalifikowanych pracowników posiadających odpowiednie uprawnienia zawodowe zgodnie z obowiązującymi przepisami. UWAGA RYZYKO System powinien pracować w sposób ciągły, zatrzymywanie systemu tylko dla celów obsługi/serwisu Instalację urządzenia oraz wykonanie kompletnej instalacji musi być przeprowadzone przez osoby dysponujące odpowiednią wiedzą i kompetencjami oraz wykonane zgodnie z obowiązującymi przepisami Podczas montażu i obsługi należy uważać na ostre krawędzie blach, używać rękawic i odzieży ochronnych Pomimo odłączenia zasilania od centrali należy pamiętać, że stale istnieje ryzyko zranienia przez wirujące elementy wewnątrz centrali, które potrzebują pewnego czasu aby zatrzymać się. Przed ponownym uruchomieniem urządzenia sprawdzić, czy filtry powietrza są poprawnie zamontowane. Produkt nie jest przeznaczony do użytkowania przez dzieci oraz przez osoby z upośledzeniem zdolności intelektualnych albo przez osoby nie poinstruowane o zasadach obsługi i użycia urządzenia. Osoby takie mogą używać urządzenie pod warunkiem otrzymania odpowiednich instrukcji od osób odpowiedzialnych za ich bezpieczeństwo albo gdy osoby nadzorujące będą kontrolowały sposób użytkowania urządzenia. Należy zapewnić aby dzieci nie bawiły się urządzeniem. UWAGA Do systemu wentylacji nie wolno podłączać suszarek (bębnowych) Podczas przechowywania i wykonywania instalacji chronić (zamykać) przyłącza kanałowe centrali Strona 8 z 14

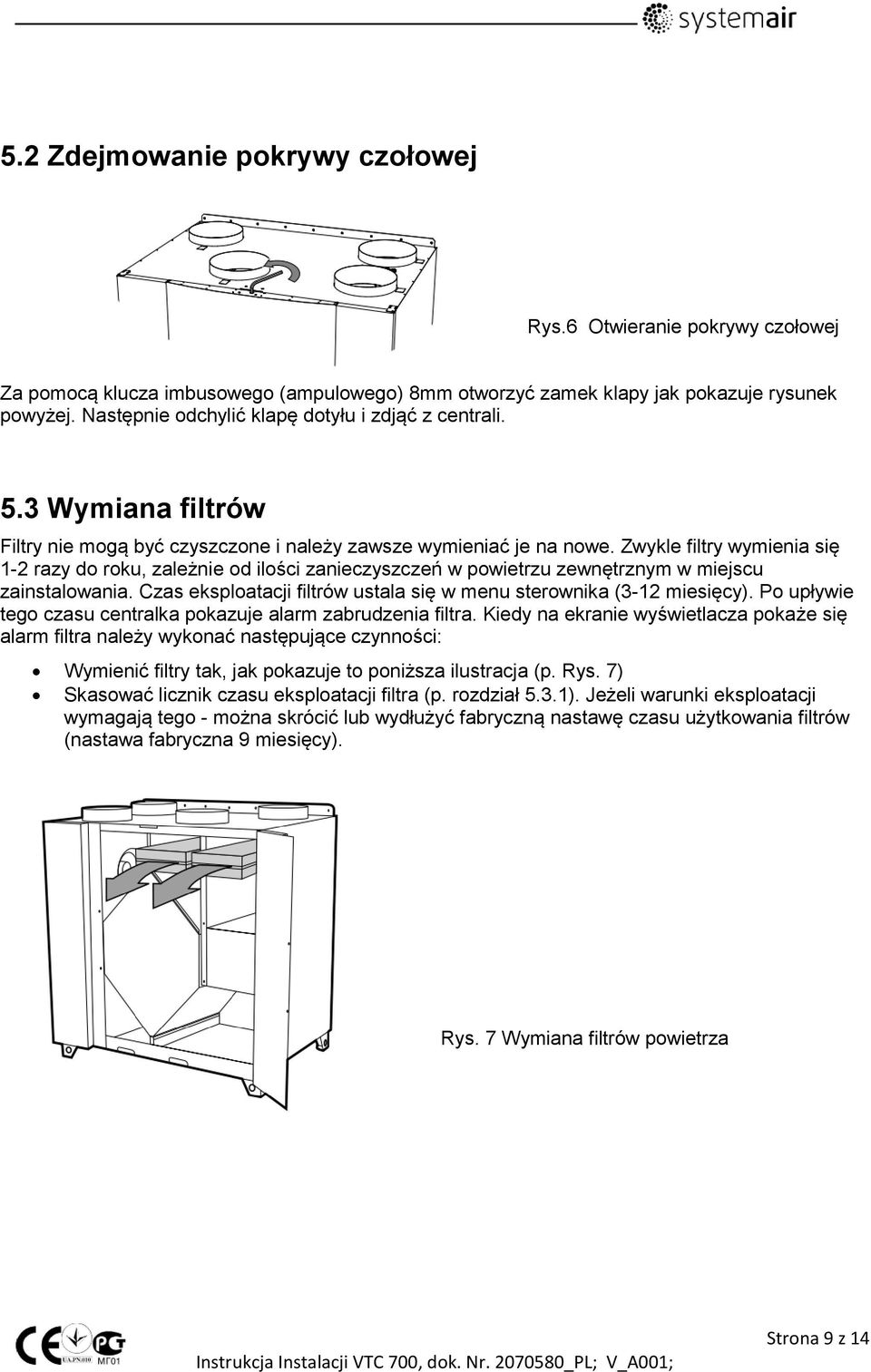

9 5.2 Zdejmowanie pokrywy czołowej Rys.6 Otwieranie pokrywy czołowej Za pomocą klucza imbusowego (ampulowego) 8mm otworzyć zamek klapy jak pokazuje rysunek powyżej. Następnie odchylić klapę dotyłu i zdjąć z centrali. 5.3 Wymiana filtrów Filtry nie mogą być czyszczone i należy zawsze wymieniać je na nowe. Zwykle filtry wymienia się 1-2 razy do roku, zależnie od ilości zanieczyszczeń w powietrzu zewnętrznym w miejscu zainstalowania. Czas eksploatacji filtrów ustala się w menu sterownika (3-12 miesięcy). Po upływie tego czasu centralka pokazuje alarm zabrudzenia filtra. Kiedy na ekranie wyświetlacza pokaże się alarm filtra należy wykonać następujące czynności: Wymienić filtry tak, jak pokazuje to poniższa ilustracja (p. Rys. 7) Skasować licznik czasu eksploatacji filtra (p. rozdział 5.3.1). Jeżeli warunki eksploatacji wymagają tego - można skrócić lub wydłużyć fabryczną nastawę czasu użytkowania filtrów (nastawa fabryczna 9 miesięcy). Rys. 7 Wymiana filtrów powietrza Strona 9 z 14

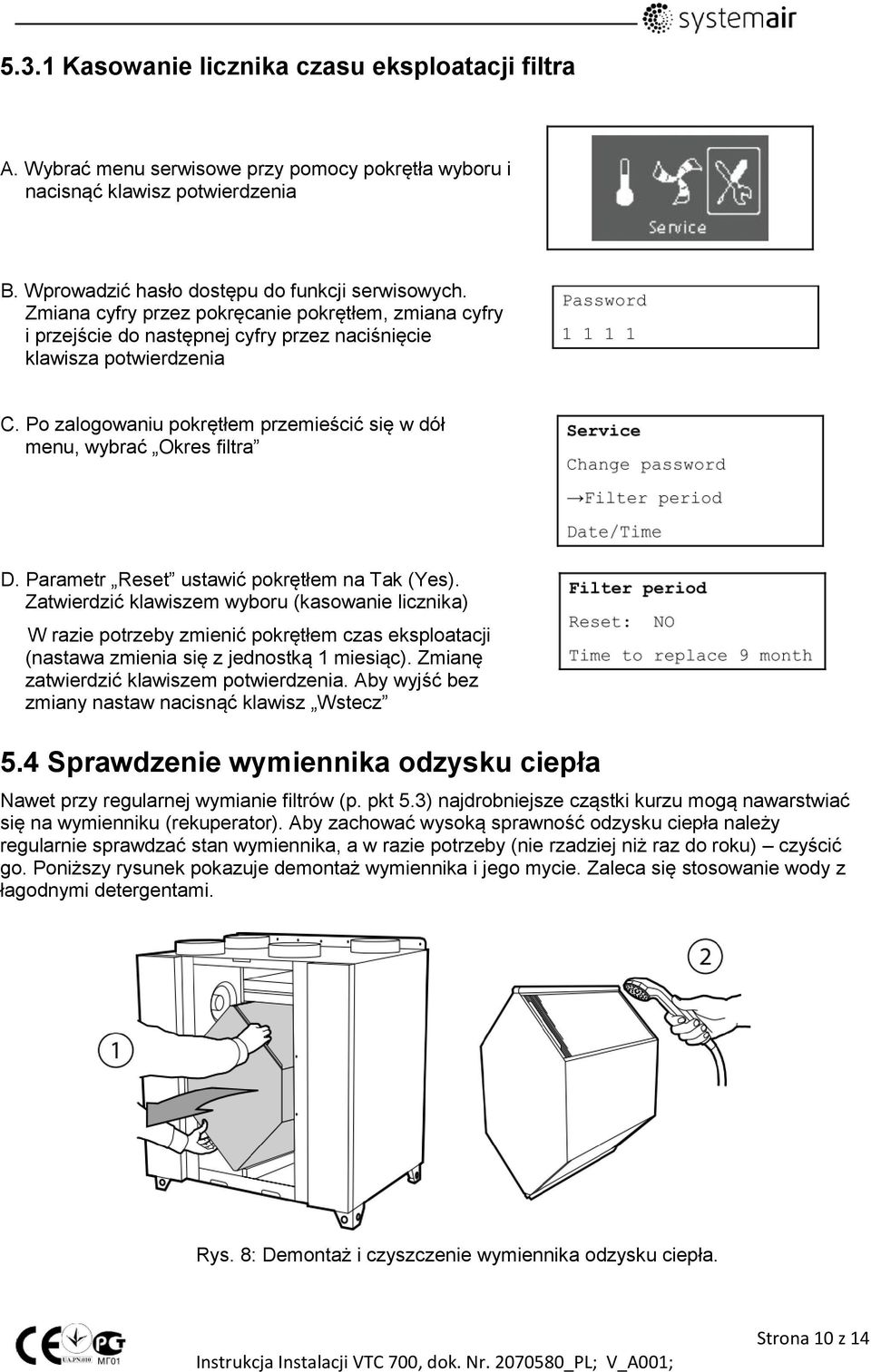

10 5.3.1 Kasowanie licznika czasu eksploatacji filtra A. Wybrać menu serwisowe przy pomocy pokrętła wyboru i nacisnąć klawisz potwierdzenia B. Wprowadzić hasło dostępu do funkcji serwisowych. Zmiana cyfry przez pokręcanie pokrętłem, zmiana cyfry i przejście do następnej cyfry przez naciśnięcie klawisza potwierdzenia C. Po zalogowaniu pokrętłem przemieścić się w dół menu, wybrać Okres filtra D. Parametr Reset ustawić pokrętłem na Tak (Yes). Zatwierdzić klawiszem wyboru (kasowanie licznika) W razie potrzeby zmienić pokrętłem czas eksploatacji (nastawa zmienia się z jednostką 1 miesiąc). Zmianę zatwierdzić klawiszem potwierdzenia. Aby wyjść bez zmiany nastaw nacisnąć klawisz Wstecz 5.4 Sprawdzenie wymiennika odzysku ciepła Nawet przy regularnej wymianie filtrów (p. pkt 5.3) najdrobniejsze cząstki kurzu mogą nawarstwiać się na wymienniku (rekuperator). Aby zachować wysoką sprawność odzysku ciepła należy regularnie sprawdzać stan wymiennika, a w razie potrzeby (nie rzadziej niż raz do roku) czyścić go. Poniższy rysunek pokazuje demontaż wymiennika i jego mycie. Zaleca się stosowanie wody z łagodnymi detergentami. Rys. 8: Demontaż i czyszczenie wymiennika odzysku ciepła. Strona 10 z 14

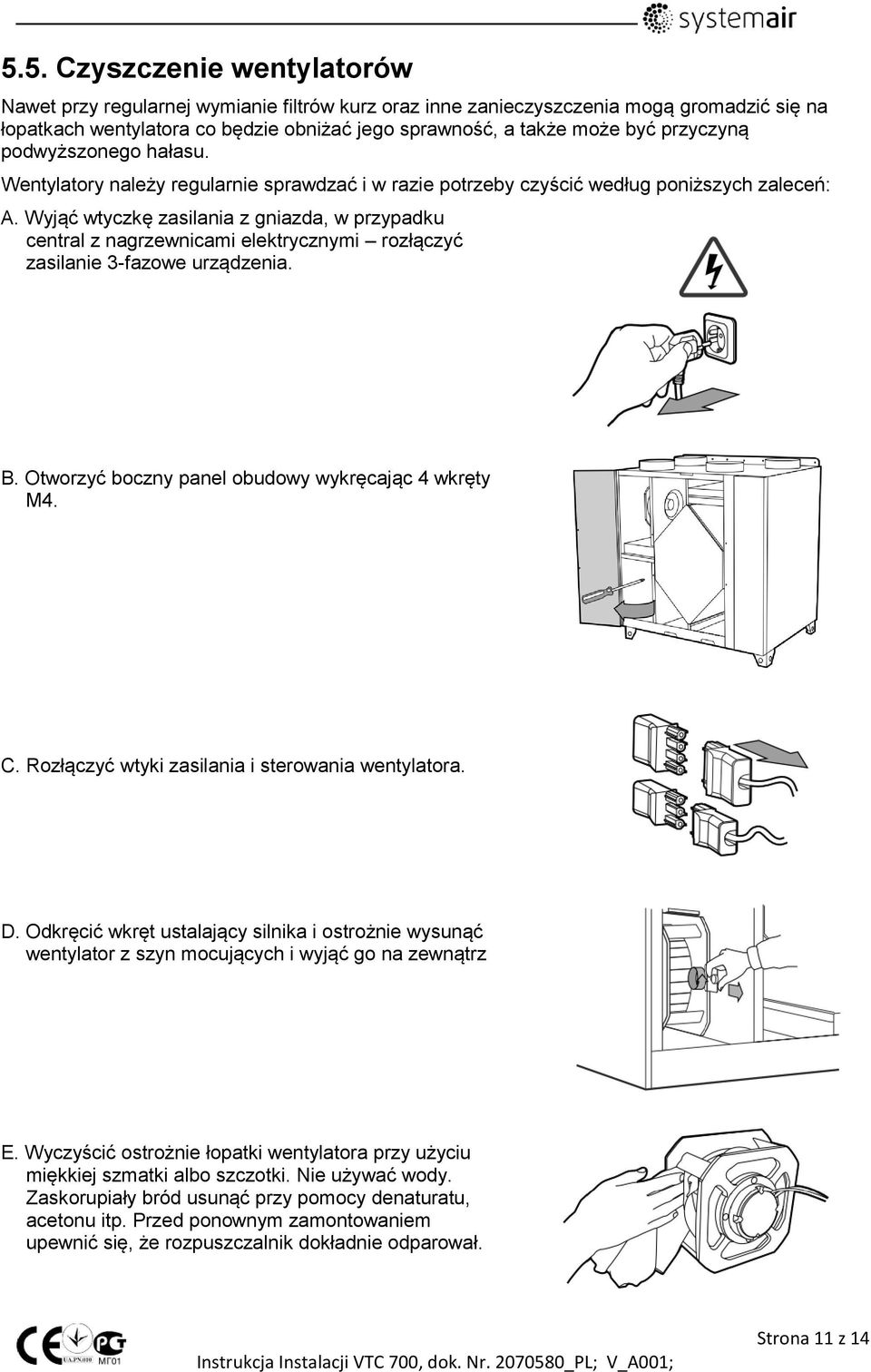

11 5.5. Czyszczenie wentylatorów Nawet przy regularnej wymianie filtrów kurz oraz inne zanieczyszczenia mogą gromadzić się na łopatkach wentylatora co będzie obniżać jego sprawność, a także może być przyczyną podwyższonego hałasu. Wentylatory należy regularnie sprawdzać i w razie potrzeby czyścić według poniższych zaleceń: A. Wyjąć wtyczkę zasilania z gniazda, w przypadku central z nagrzewnicami elektrycznymi rozłączyć zasilanie 3-fazowe urządzenia. B. Otworzyć boczny panel obudowy wykręcając 4 wkręty M4. C. Rozłączyć wtyki zasilania i sterowania wentylatora. D. Odkręcić wkręt ustalający silnika i ostrożnie wysunąć wentylator z szyn mocujących i wyjąć go na zewnątrz E. Wyczyścić ostrożnie łopatki wentylatora przy użyciu miękkiej szmatki albo szczotki. Nie używać wody. Zaskorupiały bród usunąć przy pomocy denaturatu, acetonu itp. Przed ponownym zamontowaniem upewnić się, że rozpuszczalnik dokładnie odparował. Strona 11 z 14

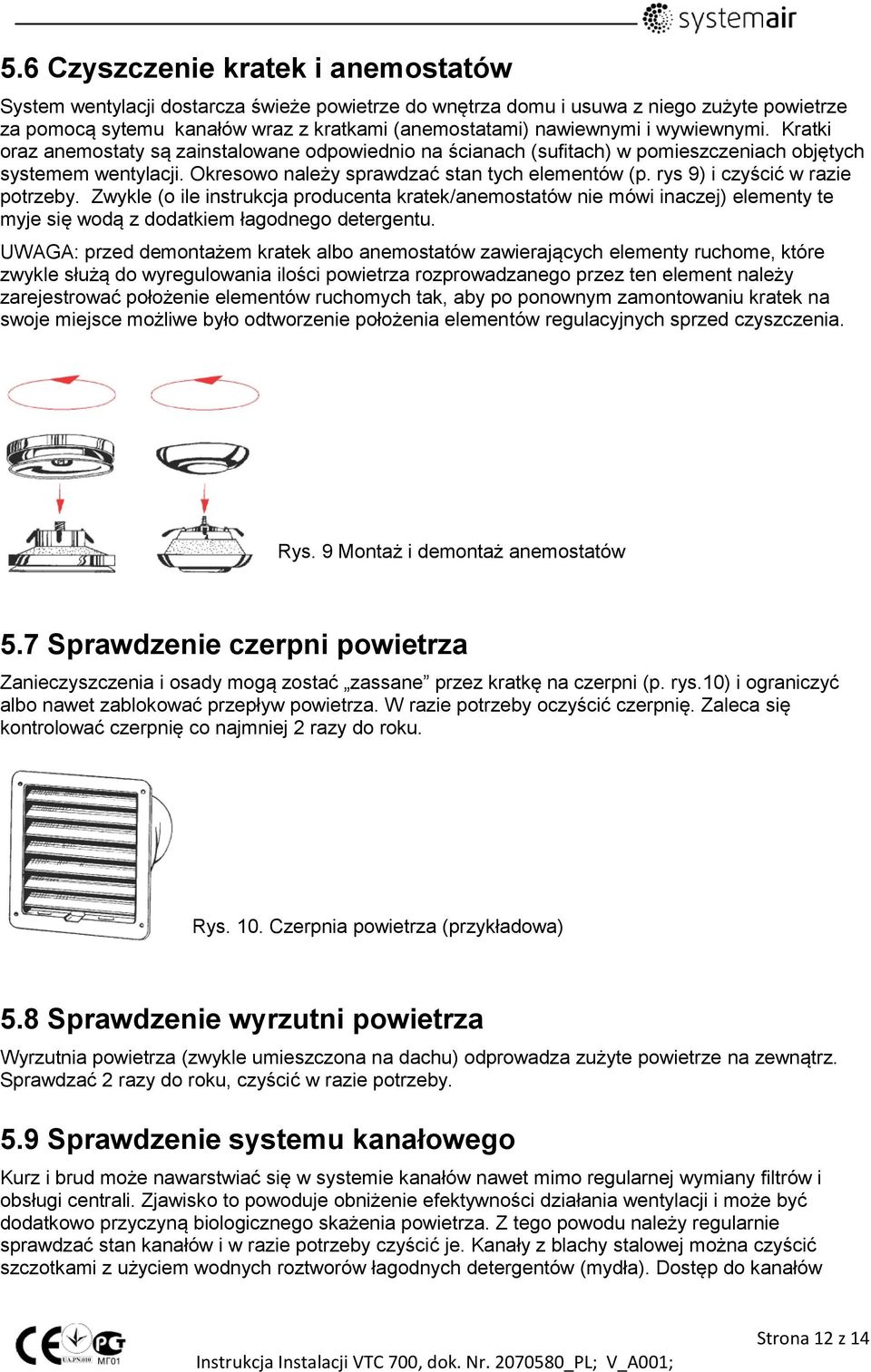

12 5.6 Czyszczenie kratek i anemostatów System wentylacji dostarcza świeże powietrze do wnętrza domu i usuwa z niego zużyte powietrze za pomocą sytemu kanałów wraz z kratkami (anemostatami) nawiewnymi i wywiewnymi. Kratki oraz anemostaty są zainstalowane odpowiednio na ścianach (sufitach) w pomieszczeniach objętych systemem wentylacji. Okresowo należy sprawdzać stan tych elementów (p. rys 9) i czyścić w razie potrzeby. Zwykle (o ile instrukcja producenta kratek/anemostatów nie mówi inaczej) elementy te myje się wodą z dodatkiem łagodnego detergentu. UWAGA: przed demontażem kratek albo anemostatów zawierających elementy ruchome, które zwykle służą do wyregulowania ilości powietrza rozprowadzanego przez ten element należy zarejestrować położenie elementów ruchomych tak, aby po ponownym zamontowaniu kratek na swoje miejsce możliwe było odtworzenie położenia elementów regulacyjnych sprzed czyszczenia. Rys. 9 Montaż i demontaż anemostatów 5.7 Sprawdzenie czerpni powietrza Zanieczyszczenia i osady mogą zostać zassane przez kratkę na czerpni (p. rys.10) i ograniczyć albo nawet zablokować przepływ powietrza. W razie potrzeby oczyścić czerpnię. Zaleca się kontrolować czerpnię co najmniej 2 razy do roku. Rys. 10. Czerpnia powietrza (przykładowa) 5.8 Sprawdzenie wyrzutni powietrza Wyrzutnia powietrza (zwykle umieszczona na dachu) odprowadza zużyte powietrze na zewnątrz. Sprawdzać 2 razy do roku, czyścić w razie potrzeby. 5.9 Sprawdzenie systemu kanałowego Kurz i brud może nawarstwiać się w systemie kanałów nawet mimo regularnej wymiany filtrów i obsługi centrali. Zjawisko to powoduje obniżenie efektywności działania wentylacji i może być dodatkowo przyczyną biologicznego skażenia powietrza. Z tego powodu należy regularnie sprawdzać stan kanałów i w razie potrzeby czyścić je. Kanały z blachy stalowej można czyścić szczotkami z użyciem wodnych roztworów łagodnych detergentów (mydła). Dostęp do kanałów Strona 12 z 14

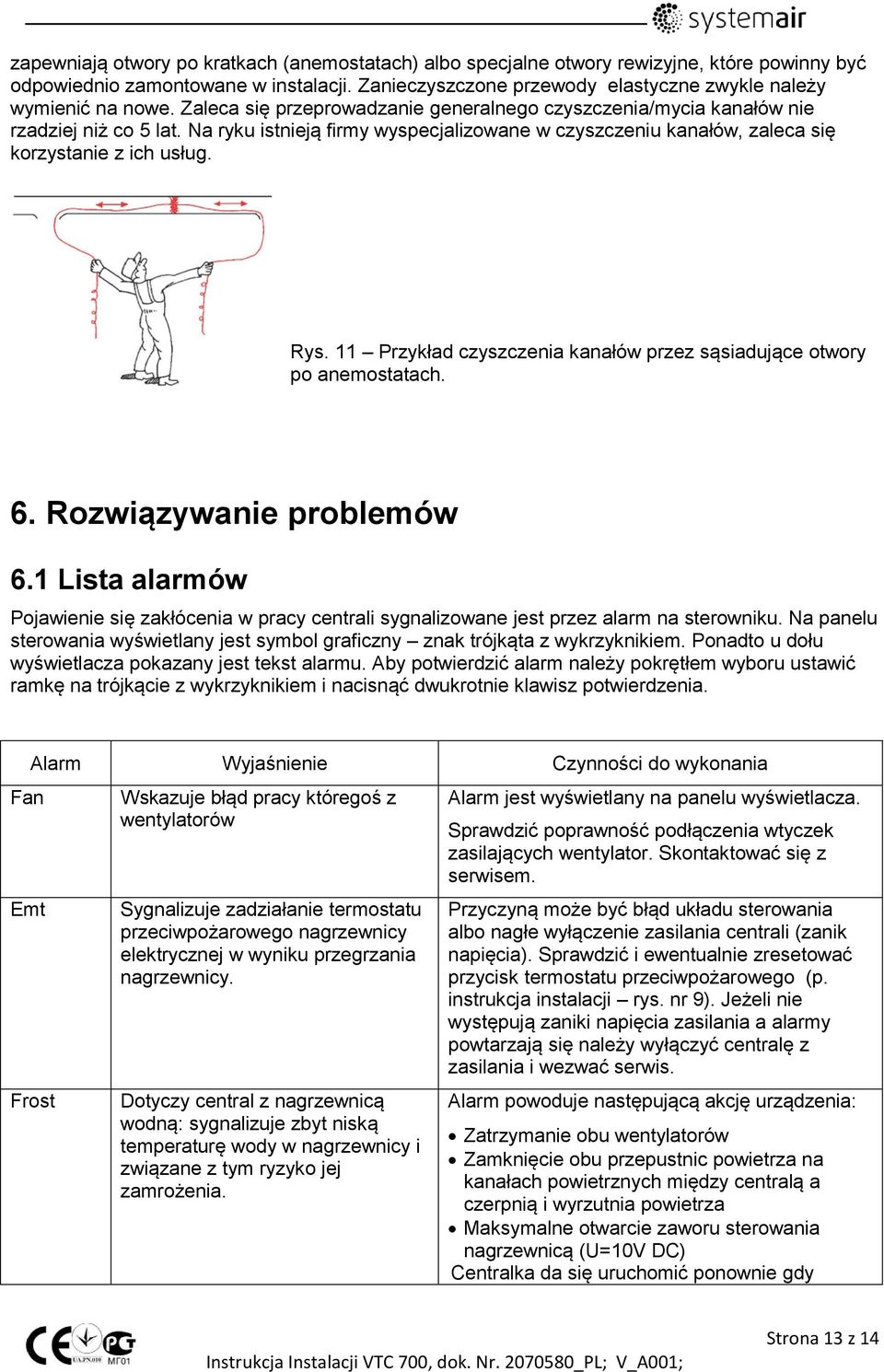

13 zapewniają otwory po kratkach (anemostatach) albo specjalne otwory rewizyjne, które powinny być odpowiednio zamontowane w instalacji. Zanieczyszczone przewody elastyczne zwykle należy wymienić na nowe. Zaleca się przeprowadzanie generalnego czyszczenia/mycia kanałów nie rzadziej niż co 5 lat. Na ryku istnieją firmy wyspecjalizowane w czyszczeniu kanałów, zaleca się korzystanie z ich usług. Rys. 11 Przykład czyszczenia kanałów przez sąsiadujące otwory po anemostatach. 6. Rozwiązywanie problemów 6.1 Lista alarmów Pojawienie się zakłócenia w pracy centrali sygnalizowane jest przez alarm na sterowniku. Na panelu sterowania wyświetlany jest symbol graficzny znak trójkąta z wykrzyknikiem. Ponadto u dołu wyświetlacza pokazany jest tekst alarmu. Aby potwierdzić alarm należy pokrętłem wyboru ustawić ramkę na trójkącie z wykrzyknikiem i nacisnąć dwukrotnie klawisz potwierdzenia. Fan Emt Alarm Wyjaśnienie Czynności do wykonania Frost Wskazuje błąd pracy któregoś z wentylatorów Sygnalizuje zadziałanie termostatu przeciwpożarowego nagrzewnicy elektrycznej w wyniku przegrzania nagrzewnicy. Dotyczy central z nagrzewnicą wodną: sygnalizuje zbyt niską temperaturę wody w nagrzewnicy i związane z tym ryzyko jej zamrożenia. Alarm jest wyświetlany na panelu wyświetlacza. Sprawdzić poprawność podłączenia wtyczek zasilających wentylator. Skontaktować się z serwisem. Przyczyną może być błąd układu sterowania albo nagłe wyłączenie zasilania centrali (zanik napięcia). Sprawdzić i ewentualnie zresetować przycisk termostatu przeciwpożarowego (p. instrukcja instalacji rys. nr 9). Jeżeli nie występują zaniki napięcia zasilania a alarmy powtarzają się należy wyłączyć centralę z zasilania i wezwać serwis. Alarm powoduje następującą akcję urządzenia: Zatrzymanie obu wentylatorów Zamknięcie obu przepustnic powietrza na kanałach powietrznych między centralą a czerpnią i wyrzutnia powietrza Maksymalne otwarcie zaworu sterowania nagrzewnicą (U=10V DC) Centralka da się uruchomić ponownie gdy Strona 13 z 14

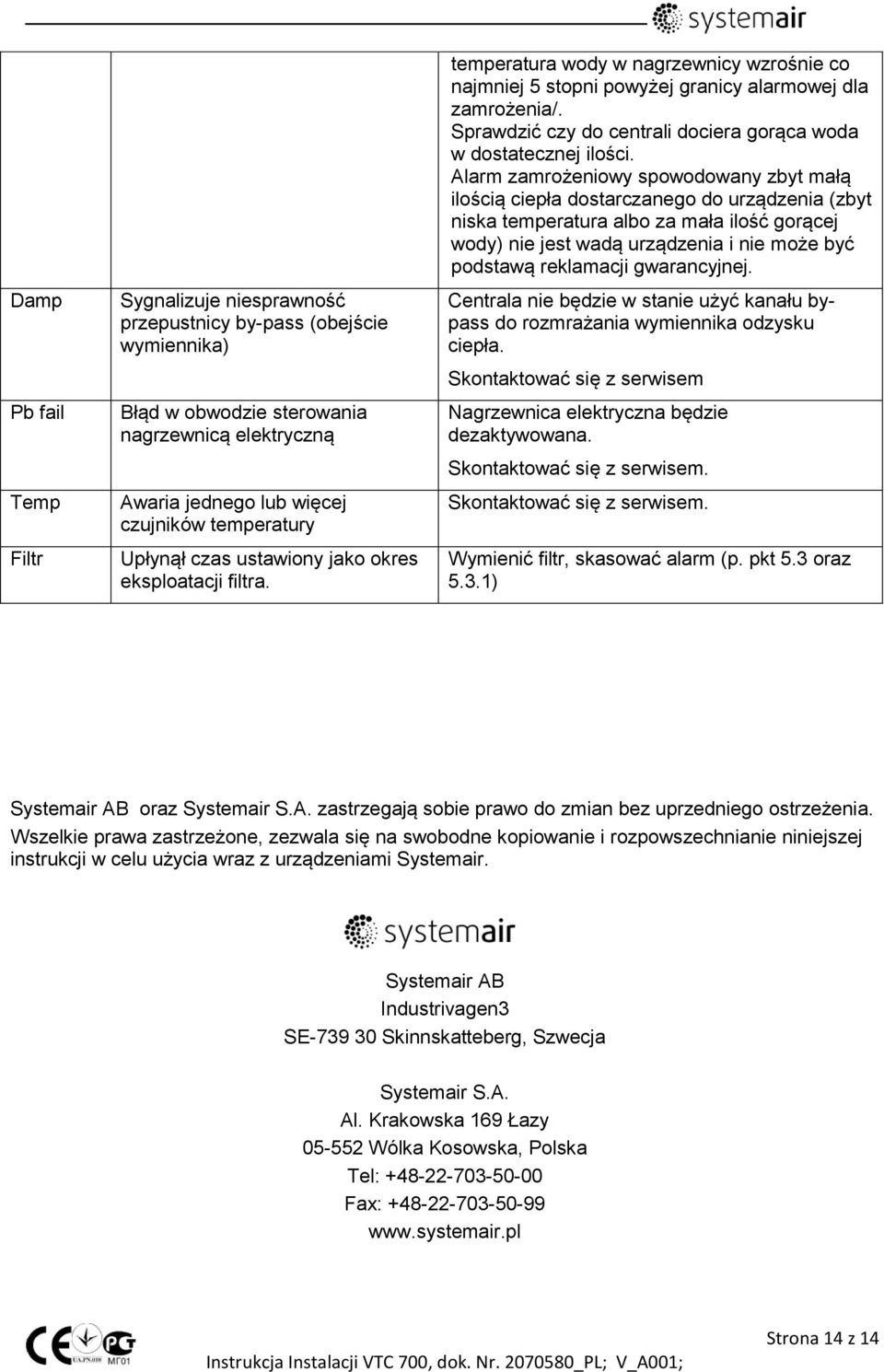

14 Damp Pb fail Temp Filtr Sygnalizuje niesprawność przepustnicy by-pass (obejście wymiennika) Błąd w obwodzie sterowania nagrzewnicą elektryczną Awaria jednego lub więcej czujników temperatury Upłynął czas ustawiony jako okres eksploatacji filtra. temperatura wody w nagrzewnicy wzrośnie co najmniej 5 stopni powyżej granicy alarmowej dla zamrożenia/. Sprawdzić czy do centrali dociera gorąca woda w dostatecznej ilości. Alarm zamrożeniowy spowodowany zbyt małą ilością ciepła dostarczanego do urządzenia (zbyt niska temperatura albo za mała ilość gorącej wody) nie jest wadą urządzenia i nie może być podstawą reklamacji gwarancyjnej. Centrala nie będzie w stanie użyć kanału bypass do rozmrażania wymiennika odzysku ciepła. Skontaktować się z serwisem Nagrzewnica elektryczna będzie dezaktywowana. Skontaktować się z serwisem. Skontaktować się z serwisem. Wymienić filtr, skasować alarm (p. pkt 5.3 oraz 5.3.1) Systemair AB oraz Systemair S.A. zastrzegają sobie prawo do zmian bez uprzedniego ostrzeżenia. Wszelkie prawa zastrzeżone, zezwala się na swobodne kopiowanie i rozpowszechnianie niniejszej instrukcji w celu użycia wraz z urządzeniami Systemair. Systemair AB Industrivagen3 SE Skinnskatteberg, Szwecja Systemair S.A. Al. Krakowska 169 Łazy Wólka Kosowska, Polska Tel: Fax: Strona 14 z 14
