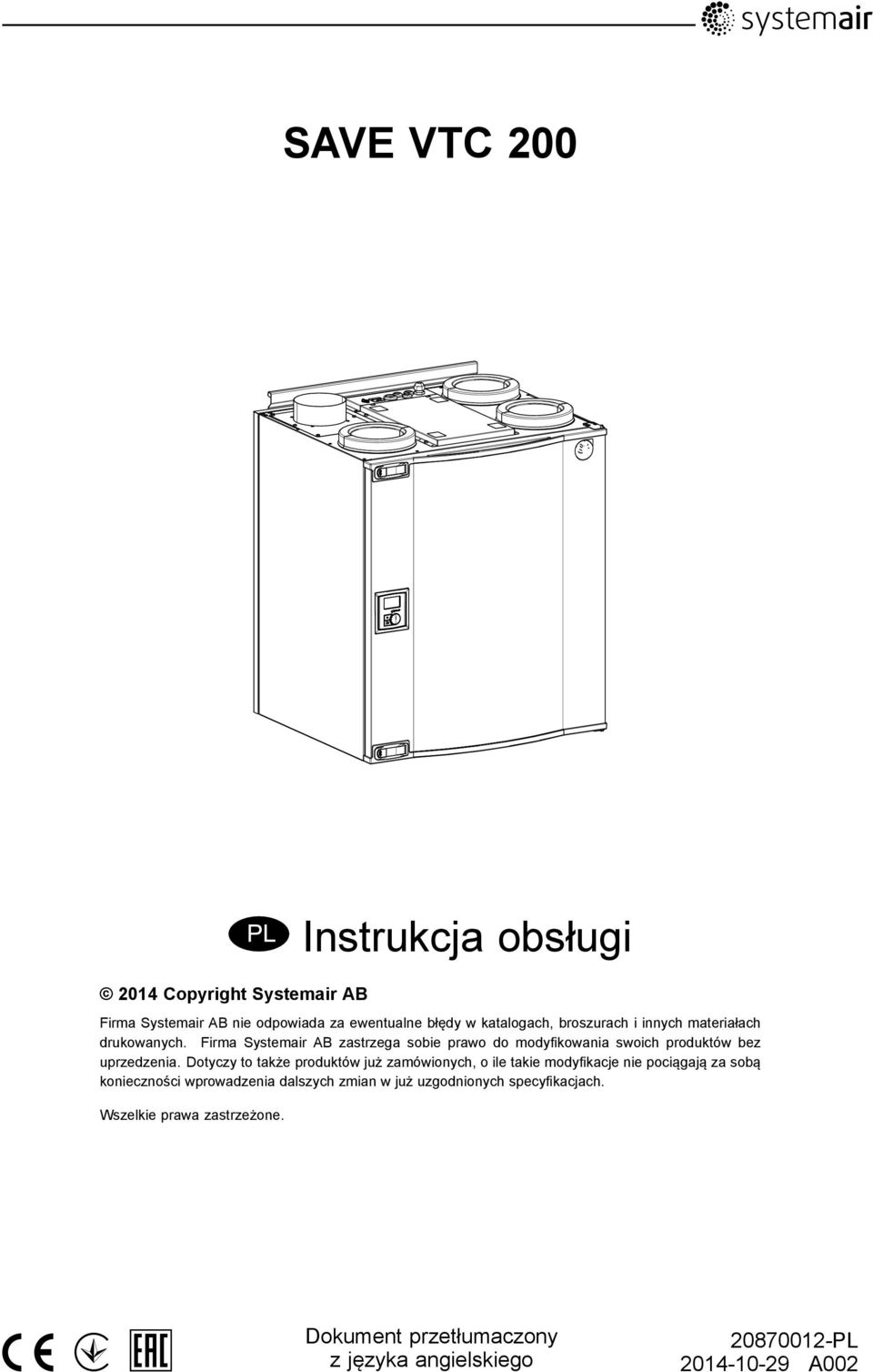

1 P L 2014 Copyright Systemair AB Firma Systemair AB nie odpowiada za ewentualne błędy w katalogach, broszurach i innych materiałach drukowanych. Firma Systemair AB zastrzega sobie prawo do modyfikowania swoich produktów bez uprzedzenia. Dotyczy to także produktów już zamówionych, o ile takie modyfikacje nie pociągają za sobą konieczności wprowadzenia dalszych zmian w już uzgodnionych specyfikacjach. Wszelkie prawa zastrzeżone. Dokument przetłumaczony z języka angielskiego PL A002

2 Spis treści 1 Ostrzeżenia Opis produktu Centrale w wykonaniu lewym i prawym Konfiguracja Panel sterowania Symbole na wyświetlaczu Ustawianie temperatury Ręczna regulacja przepływu powietrza Programowanie harmonogramu tygodniowego Manualny i automatyczny tryb letni Konserwacja centrali Ostrzeżenia Otworzyć przednią klapę Wymiana filtrów Resetowanie czasu filtrów Kontrola i czyszczenie wymiennika ciepła Czyszczenie wentylatorów Konserwacja systemu kanałów Czyszczenie anemostatów oraz kratek nawiewnych i wyciągowych Sprawdzanie czerpni powietrza Kontrola wyrzutni powietrza (jeśli występuje) Kontrola i czyszczenie systemu kanałów Rozwiązywanie problemów Lista alarmów Tabliczka znamionowa...15

3 1 Ostrzeżenia Poniższe ostrzeżenia zostały umieszczone w dalszej części dokumentu. Zagrożenie Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie zostało odłączone od zasilania sieciowego! Wszystkie podłączenia elektryczne i prace konserwacyjne muszą zostać wykonane przez personel posiadający stosowną wiedzę oraz niezbędne uprawnienia, wymagane w świetle obowiązującego prawa i przepisów. Ostrzeżenie System powinien działać w sposób nieprzerwany i należy go wyłączać tylko w celu konserwacji/serwisowania. Montaż centrali i kompletnego systemu wentylacji musi zostać wykonany przez personel posiadający stosowną wiedzę oraz niezbędne uprawnienia, wymagane w świetle obowiązującego prawa i przepisów. Uwaga na ostre krawędzie blach i obudowy podczas montażu i konserwacji. Nosić rękawice ochronne. Pomimo odłączenia zasilania nadal występuje ryzyko obrażeń ze strony wirujących elementów, które nie zdążyły się jeszcze zatrzymać. Przed uruchomieniem centrali należy upewnić się, że zamontowano w niej filtry. Produkt powinien być obsługiwany przez lub pod nadzorem osoby dysponującej odpowiednią wiedzą fachową. Ostrożnie Nie podłączać suszarek bębnowych do systemu wentylacji. Połączenia/zakończenia kanałów powinny być przykryte podczas przechowywania i montażu. 2 Opis produktu to centrala wentylacyjna z odzyskiem ciepła, wyposażona w przeciwprądowy wymiennik ciepła. Centrala jest przeznaczona do budynków o maksymalnej ogrzewanej powierzchni mieszkalnej 160 m 2. Urządzenie dostarcza filtrowane powietrze z zewnątrz do pomieszczeń mieszkalnych i wyciąga powietrze z łazienek, kuchni, pralni i toalet. 2.1 Centrale w wykonaniu lewym i prawym Występują dwa modele: prawy (R) i lewy (L). Poszczególne modele można odróżnić rozmieszczeniu komponentów wewnętrznych oraz po nawiewie, który w centrali w wykonaniu lewym (L) znajduje się po lewej, a w wykonaniu prawym (R) po prawej stronie. Uwaga! Niniejszy dokument zawiera opis centrali w wykonaniu lewym (L) Systemair AB

4 3 Konfiguracja 3.1 Panel sterowania Podłączyć centralę do sieci elektrycznej, wykorzystując dołączoną wtyczkę i sprawdzić, czy uruchamia się prawidłowo. Panel sterowania służy do wprowadzania wymaganych ustawień. Zewnętrzny panel sterowania można podłączyć na wierzchu urządzenia. Poniższy rysunek przedstawia panel sterowania wraz z krótkim opisem. Rys. 1 Panel sterowania Poz. Opis Objaśnienie 1 Wyświetlacz Wyświetla symbole, menu i nastawy 2 Pokrętło WYBÓR Obroty w lewo lub w prawo pozwalają poruszać się po listach menu lub zmieniać nastawy i wartości 3 Przycisk POTWIERDŹ Naciśnięcie przycisku zatwierdza wybrane opcje lub nastawy menu 4 Przycisk WSTECZ Naciśnięcie przycisku powoduje powrót do poprzedniego menu oraz anulowanie zapoczątkowanej zmiany parametru i przywrócenie oryginalnej wartości Systemair AB

5 3.1.1 Symbole na wyświetlaczu Symbol Opis Objaśnienie Temp. Przepływ powietrza Przedstawia aktualną nastawę temperatury nawiewu (od całkowicie pustego symbolu po całkowicie wypełniony). Obrócić pokrętłem WYBÓR, aby wybrać temperaturę. Nacisnąć przycisk POTWIERDŹ, aby zapisać ustawienie. Przedstawia aktualny przepływ powietrza. Przepływ powietrza można ustawiać ręcznie w 5-stopniowej skali: Wył., Nis., Nom., Wys. i Auto. Obrócić pokrętłem WYBÓR, aby wybrać przepływ powietrza. Nacisnąć przycisk POTWIERDŹ, aby zapisać ustawienie. Serwis A. Wentylacja wył. 1 B. Niskie obroty wentylatora: Stosowane w przypadku opuszczania budynku na dłuższy czas C. Nominalne obroty wentylatora: Wymagana wymiana powietrza w normalnych warunkach. D. Maksymalne obroty wentylatora: Możliwość zwiększenia przepływu powietrza, jeśli konieczne. E. Po włączeniu kontroli zapotrzebowania, wentylatory powinny przełączyć się w tryb auto i pracować zgodnie z wstępnymi nastawami kontroli zapotrzebowania. Nacisnąć przycisk POTWIERDŹ, aby przejść do menu serwisowego. Alarm Nacisnąć przycisk POTWIERDŹ, aby przejść do listy alarmów. 1. Wentylator można wyłączyć, aktywując opcję Manl. STOP went. Patrz opis funkcji w menu serwisowym. Ostrzeżenie W standardowych gospodarstwach domowych nie zaleca się aktywacji opcji Manl. STOP went. (wyłączenia wentylatorów).w razie aktywacji opcji Manl. STOP went., centrala powinna zostać wyposażona w przepustnice kanałów wywiewanego i świeżego powietrza, aby uniknąć zimnych przeciągów i ryzyka kondensacji po zatrzymaniu urządzenia Systemair AB

6 3.2 Ustawianie temperatury Temperaturę nawiewu ustawia się ręcznie w stopniach co 1 K w oknie głównego menu, wybierając symbol temperatury. Jeśli zainstalowano elektryczną nagrzewnicę dogrzewającą, dostępne ustawienia temperatury to: C. Ustawienia dla zainstalowanej nagrzewnicy wodnej to: C. Jeśli nagrzewnica dogrzewająca zostanie wyłączona, dostępne ustawienia temperatury to: C. Wartość domyślna: 15,0 C. Każdy stopień temperatury jest przedstawiony przez zwiększające się wypełnienie symbolu temperatury, a temperatura jest podawana na wyświetlaczu Niepełny symbol temperatury aktywuje manualny tryb letni. Patrz rozdział Ręczna regulacja przepływu powietrza W każdej chwili można ustawić przepływ powietrza ręcznie w oknie głównego menu. Wybierając symbol wentylatora i potwierdzając wybór można zwiększać lub zmniejszać przepływ powietrza w 5-stopniowej skali: Wył., Nis., Nom., Wys. i Auto. W ten sposób można zastąpić zaprogramowany harmonogram tygodniowy urządzenia do zakończenia bieżącego okresu w programie tygodniowym (rozdział 3.4). Ostrzeżenie W standardowych gospodarstwach domowych nie zaleca się aktywacji opcji Manl. STOP went. (wyłączenia wentylatorów).w razie aktywacji opcji Manl. STOP went., centrala powinna zostać wyposażona w przepustnice kanałów wywiewanego i świeżego powietrza, aby uniknąć zimnych przeciągów i ryzyka kondensacji po zatrzymaniu urządzenia. Wentylator można wyłączyć, aktywując opcję Manl. STOP went. Patrz Instrukcja montażu i serwisowania, rozdział Przegląd menu serwisowego: Manl. STOP went Systemair AB

7 3.4 Programowanie harmonogramu tygodniowego Ustawić harmonogram tygodniowy zgodnie z poniższą procedurą: 1. Przejść do menu serwisowego, używając pokrętła WYBÓR. 2. Wyświetlić poziom serwisowy, wpisując hasło (domyślnie 1111). Ustawić poszczególne cyfry za pomocą pokrętła WYBÓR, naciskając po każdej z nich przycisk POTWIERDŹ oraz wybrać NIE, aby system nie został zablokowany. 3. Przejść do: Prog. tyg. Serwis Prog. Hasło Hasło XXXX Blokada TAK/NIE tyg. 4. Ponownie wybrać Prog. tyg. Prog. tyg. 5. Ustawić dzień tygodnia i czas, przez który centrala ma być w trybie Poz. WŁ. Można zaprogramować dwa okresy dla każdego dnia. Przez pozostały czas centrala będzie w trybie Poz. WYŁ. 6. Powrócić do poprzedniego okna dialogowego, naciskając przycisk WSTECZ, po czym przejść do Przepływ pow. 7. Ustawić żądane obroty wentylatorów w trybie Poz. WŁ., wybierając spośród opcji Nis., Nom., Wys. lub Auto. Ustawić żądane obroty wentylatorów w trybie Poz. WYŁ., wybierając spośród opcji WYŁ., Nis., Nom. lub Wys. Przepływ pow. Prog. tyg. Dzień: PN Okr1: 07:00 16:00 Okr2: 00:00 00:00 Prog. tyg. Przepływ pow. Przepływ pow. Poz. wł.: Nis./Nom./Wys./Auto Poz. wył.: Wył./Nis./Nom./Wys. Uwaga! Jeśli zainstalowano i włączono elektryczną nagrzewnicę dogrzewającą, a centrala zostanie wyłączona na przednim panelu, na przykład wybierając WYŁ. Kiedy centrala jest na poziomie WYŁ. w programie tygodniowym, wentylatory będą kontynuować pracę przez 3 minuty, aby zapobiec załączeniu przez nagrzewnicę czujnika termostatu przegrzania, po czym zatrzymają się. 8. Powrócić do okna menu głównego, naciskając przycisk WSTECZ Systemair AB

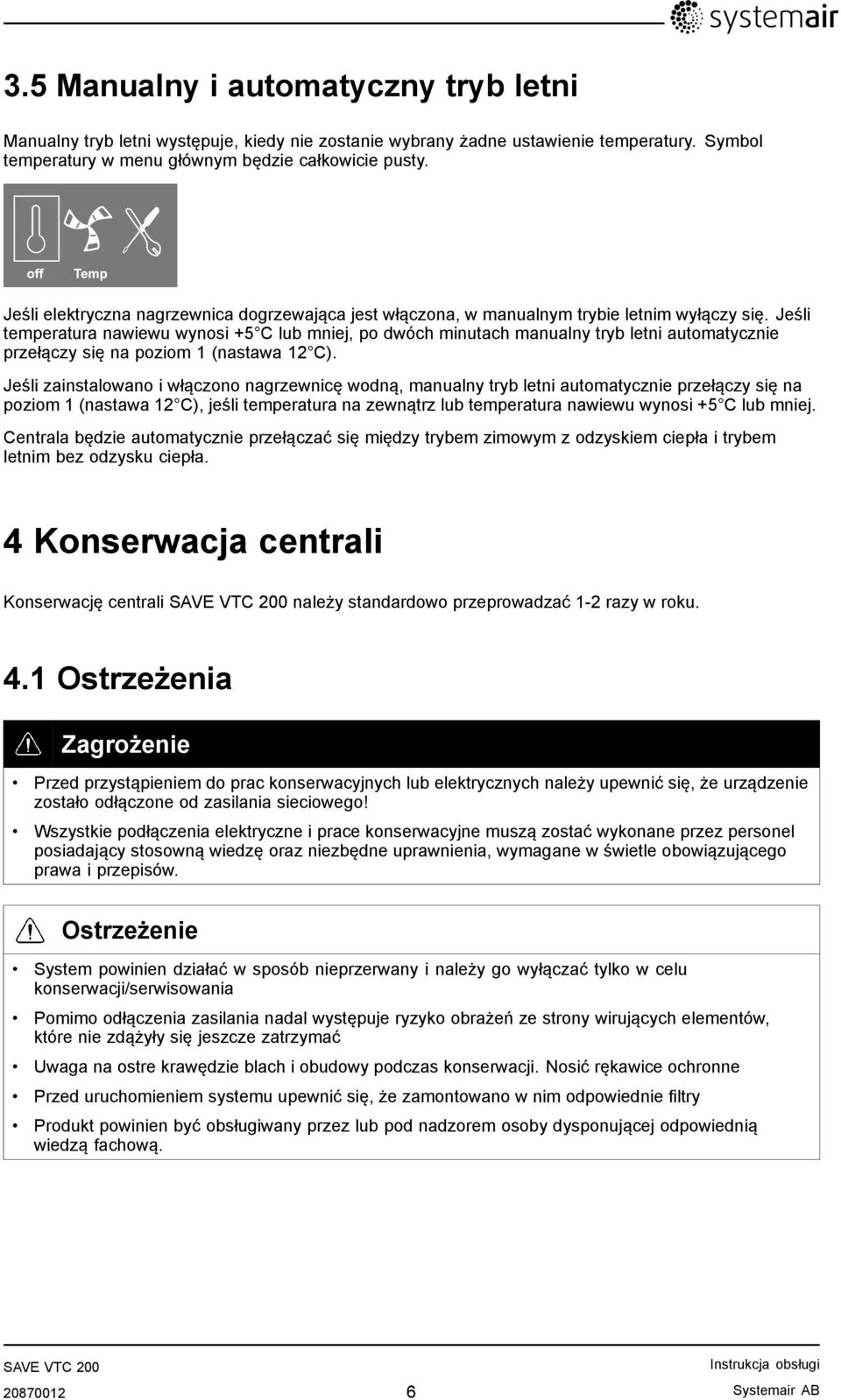

8 3.5 Manualny i automatyczny tryb letni Manualny tryb letni występuje, kiedy nie zostanie wybrany żadne ustawienie temperatury. Symbol temperatury w menu głównym będzie całkowicie pusty. Jeśli elektryczna nagrzewnica dogrzewająca jest włączona, w manualnym trybie letnim wyłączy się. Jeśli temperatura nawiewu wynosi +5 C lub mniej, po dwóch minutach manualny tryb letni automatycznie przełączy się na poziom 1 (nastawa 12 C). Jeśli zainstalowano i włączono nagrzewnicę wodną, manualny tryb letni automatycznie przełączy się na poziom 1 (nastawa 12 C), jeśli temperatura na zewnątrz lub temperatura nawiewu wynosi +5 C lub mniej. Centrala będzie automatycznie przełączać się między trybem zimowym z odzyskiem ciepła i trybem letnim bez odzysku ciepła. 4 Konserwacja centrali Konserwację centrali należy standardowo przeprowadzać 1-2 razy w roku. 4.1 Ostrzeżenia Zagrożenie Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie zostało odłączone od zasilania sieciowego! Wszystkie podłączenia elektryczne i prace konserwacyjne muszą zostać wykonane przez personel posiadający stosowną wiedzę oraz niezbędne uprawnienia, wymagane w świetle obowiązującego prawa i przepisów. Ostrzeżenie System powinien działać w sposób nieprzerwany i należy go wyłączać tylko w celu konserwacji/serwisowania Pomimo odłączenia zasilania nadal występuje ryzyko obrażeń ze strony wirujących elementów, które nie zdążyły się jeszcze zatrzymać Uwaga na ostre krawędzie blach i obudowy podczas konserwacji. Nosić rękawice ochronne Przed uruchomieniem systemu upewnić się, że zamontowano w nim odpowiednie filtry Produkt powinien być obsługiwany przez lub pod nadzorem osoby dysponującej odpowiednią wiedzą fachową Systemair AB

9 4.2 Otworzyć przednią klapę Zagrożenie Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie zostało odłączone od zasilania sieciowego! Otworzyć pokrywę z dwoma zatrzaskami i odchylić. 4.3 Wymiana filtrów Zagrożenie Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie zostało odłączone od zasilania sieciowego! Filtry należy wymieniać co 6/9/12/15 miesięcy wartością domyślną jest 12 miesięcy. Po wymianie filtrów należy wyzerować ich zegar. Patrz rozdział 4.4. Fabrycznie zastosowano filtr o klasie filtracji G4 na nawiewie oraz filtr o klasie filtracji G4 na wyciągu. Zanieczyszczone filtry należy wymieniać. Nowe zestawy filtrów można nabyć od instalatora lub sprzedawcy. Filtr klasy F7 można zainstalować w celu filtrowania powietrza nawiewanego. Typ został podany na wierzchu filtra. Ostrożnie W razie zmiany typu filtra, system odzysku ciepła może wymagać ponownej konfiguracji, aby działał prawidłowo. Jeśli zamiast typu G4 zostaną użyte filtry F7, należy zmienić krzywą systemową dla wentylatora nawiewnego (SF): Dla filtra typu F7 : 11 20, dla filtra typu G4 : Patrz Instrukcja montażu i serwisowania. Rys. 2 Wyjąć filtr Systemair AB

10 4.4 Resetowanie czasu filtrów 1. Przejść do menu serwisowego, używając pokrętła wyboru. 2. Wyświetlić poziom serwisowy, wpisując hasło. Ustawić poszczególne cyfry za pomocą pokrętła WYBÓR, naciskając po każdej z nich przycisk POTWIERDŹ oraz wybrać NIE, aby system nie został zablokowany. 3. Przejść do: Okres filtra, nacisnąć przycisk POTWIERDŹ. Wybrać: Reset: TAK za pomocą pokrętła WYBÓR, po czym nacisnąć przycisk POTWIERDŹ. W razie potrzeby zmienić Czas do wymiany X miesięcy na inny czas za pomocą pokrętła WYBÓR, po czym nacisnąć przycisk POTWIERDŹ. Naciskać przycisk WSTECZ, aż zostanie wyświetlone menu główne. Serwis >Hasło Blokada TAK/NIE Okres filtra Czas do wymiany: Reset NIE/TAK 6/9/12/15 miesięcy Systemair AB

11 4.5 Kontrola i czyszczenie wymiennika ciepła Zagrożenie Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie zostało odłączone od zasilania sieciowego! Rys. 3 Wymiennik ciepła Pomimo przeprowadzania wymaganej konserwacji, w bloku wymiennika będzie gromadził się kurz. Dlatego, w celu utrzymania wysokiej wydajności, bezwzględnie należy okresowo wyjmować blok wymiennika z centrali i czyścić, zgodnie z poniższym opisem. Wymiennik ciepła należy czyścić minimum co 3 lata lub w razie potrzeby. 1. Wyłączyć centralę, odcinając zasilanie. 2. Otworzyć przednią klapę. Patrz rozdział Wyjąć wymiennik, wykorzystując zamocowaną z przodu taśmę. 4. Ostrożnie odkurzyć wymiennik ciepła. 5. Ponownie zamontować wymiennik ciepła. 6. Zamknąć i zablokować przednią klapę, po czym podłączyć centralę do zasilania Systemair AB

12 4.6 Czyszczenie wentylatorów Zagrożenie Przed przystąpieniem do prac konserwacyjnych lub elektrycznych należy upewnić się, że urządzenie zostało odłączone od zasilania sieciowego! Rys. 4 Wentylatory nawiewny (poz. 1) i wyciągowy (poz. 2) Rys. 5 Czyszczenie wentylatorów Łożyska silników napędowych mają zapas smaru na cały okres użytkowania i są bezobsługowe. Pomimo przeprowadzania wymaganej konserwacji, takiej jak wymiana filtrów, kurz i tłuszcz mogą stopniowo osadzać się wewnątrz wentylatorów. Spowoduje to spadek wydajności. Wentylatory można czyścić zgodnie z poniższym opisem. 1. Wyłączyć centralę, odcinając zasilanie. 2. Otworzyć przednią klapę, patrz rozdział Wyjąć wymiennik, patrz rozdział Odłączyć przewody zasilające wentylatorów. Przewody znajdują się za wentylatorami. 5. Unieść wentylatory za przymocowany metalowy uchwyt i przesunąć je w stronę środka centrali. 6. Wymontować wentylatory Systemair AB

13 7. Wyczyścić szmatką lub miękką szczotką. Nie używać wody. Uporczywe zabrudzenia można usunąć benzyną lakową. Przed ponownym montażem odłożyć do wyschnięcia. 8. Ponownie zamontować wentylatory. Pamiętać o ponownym podłączeniu przewodów zasilających wentylatorów. 9. Ponownie zamontować wymiennik. 10.Zamknąć przednią klapę, po czym podłączyć centralę do zasilania Systemair AB

14 5 Konserwacja systemu kanałów 5.1 Czyszczenie anemostatów oraz kratek nawiewnych i wyciągowych System kanałów oraz anemostaty/kratki nawiewne i wyciągowe dostarczają świeże powietrze do pomieszczeń i usuwają z nich powietrze zużyte. Anemostaty oraz kratki nawiewne i wyciągowe są zamontowane w sufitach/ścianach w sypialni, salonie, łazienkach, pralniach, toaletach itp. W razie potrzeby należy je zdemontować i umyć w ciepłym wodnym roztworze detergentów (anemostatów/kratek nawiewnych i wyciągowych nie wolno wymieniać). Należy je czyścić odpowiednio do potrzeb. Rys. 6 Anemostaty i kratki nawiewne i wyciągowe Systemair AB

15 5.2 Sprawdzanie czerpni powietrza Liście i zanieczyszczenia mogą blokować kratkę wlotową powietrza, zmniejszając wydajność centrali. Dlatego należy ją sprawdzać i w razie potrzeby czyścić. Zaleca się robić to co najmniej dwa razy w roku. Rys. 7 Kratka czerpni powietrza 5.3 Kontrola wyrzutni powietrza (jeśli występuje) Wyrzutnię powietrza (jeśli występuje) podłączoną do kanału wyciągowego należy sprawdzać co najmniej dwa razy w roku i w razie potrzeby czyścić. 5.4 Kontrola i czyszczenie systemu kanałów Pomimo przeprowadzania wymaganej konserwacji, takiej jak wymiana filtrów, kurz i tłuszcz nadal mogą osadzać się w systemie kanałów. Spowoduje to spadek wydajności instalacji. Dlatego w razie potrzeby kanały należy czyścić lub wymieniać. Kanały stalowe można czyścić, przeciągając szczotkę zmoczoną w ciepłym wodnym roztworze detergentów przez otwory anemostatów/kratek nawiewnych i wyciągowych lub specjalne klapy rewizyjne w systemie kanałów (jeśli występują). Zaleca się robić to co 5 lat i zazwyczaj zleca się to autoryzowanym, specjalizującym się w tym firmom. Rys. 8 Czyszczenie systemu kanałów Systemair AB

16 6 Rozwiązywanie problemów Trójkąt ostrzegawczy z tekstem na wyświetlaczu sygnalizuje alarm. Zaznaczyć trójkąt ostrzegawczy pokrętłem wyboru i dwukrotnie nacisnąć przycisk zatwierdzenia, aby wyświetlić alarm. Zagrożenie Przed przystąpieniem do prac konserwacyjnych lub elektrycznych przy centrali należy upewnić się, że urządzenie zostało odłączone od zasilania sieciowego! 6.1 Lista alarmów Alarm Objaśnienie Wykonać Went. Zamr. Damp Błąd Pb Wskazuje błąd wentylatora nawiewnego lub wyciągowego. Wskazuje załączenie ochrony przeciwzamrożeniowej (w przypadku zainstalowania nagrzewnicy wodnej) lub termostatu przegrzania (w przypadku zainstalowania elektrycznej nagrzewnicy dogrzewającej). Wskazuje usterkę w przepustnicy obejściowej Błąd połączenia z kartą przekaźnika elektrycznej nagrzewnicy wstępnej (jeśli jest zainstalowana i włączona). Na panelu sterowania zostaje wyświetlony alarm. Sprawdzić, czy są podłączone szybkozłącza obu wentylatorów. Skontaktować się z firmą montażową lub miejscem zakupu. Uruchomiony alarm ochrony przeciwzamrożeniowej powoduje: Zatrzymanie obu wentylatorów. Zamknięcie przepustnic powietrza zewnętrznego i wywiewanego. Całkowite otwarcie zaworu wody (do siłownika zostaje wysłany sygnał 10 V). Centrala uruchomi się ponownie, kiedy temperatura wody osiągnie wartość +5 C powyżej zadanej temperatury ochrony przeciwzamrożeniowej. Załączenie termostatu przegrzania elektrycznej nagrzewnicy dogrzewającej powoduje wyświetlenie alarmu na panelu sterowania. Jeśli temperatura nawiewu spadnie poniżej +5 C. Opis resetowania znajduje się w instrukcji elektrycznej nagrzewnicy dogrzewającej. Jeśli problem będzie się powtarzał, należy skontaktować się z firmą montażową lub miejscem zakupu. Na panelu sterowania zostaje wyświetlony alarm. Centrala nie będzie w stanie wykorzystać przepustnicy obejściowej do regulacji temperatury. Na panelu sterowania zostaje wyświetlony alarm. Nagrzewnica nie zostanie włączona. Jeśli zadziałało zabezpieczenie przed przegrzaniem w nagrzewnicy wstępnej patrz instrukcja elektrycznej nagrzewnicy wstępnej Systemair AB

17 Alarm Objaśnienie Wykonać Temp. Usterka jednego lub kilku czujników temperatury. Na panelu sterowania zostaje wyświetlony alarm. Skontaktować się z firmą montażową lub miejscem zakupu. Filtr Nadszedł czas na wymianę filtra. Na panelu sterowania zostaje wyświetlony alarm. Wymienić filtr zgodnie ze wskazówkami w instrukcji obsługi. 6.2 Tabliczka znamionowa Przed wykonaniem telefonu do serwisu należy przepisać numer specyfikacji i datę produkcji z tabliczki znamionowej, która znajduje się na boku centrali, obok połączeń zewnętrznych. Rys. 9 Tabliczka znamionowa Poz. Opis 1 Kod produktu (specyfikacja produktu) 2 Numer produktu 3 Numer zamówienia produkcyjnego 4 Numer seryjny 5 Data produkcji (RR.MM.DD) Systemair AB
