PRODUCENT STM-PROJECT INSTRUKCJA DTR

Transkrypt

1 SYSTEM MONITORINGU PARAMETRÓW TECHNICZNYCH STM SANDWICH PRODUCENT STM-PROJECT INSTRUKCJA DTR

2 SPIS TREŚCI 1. ZASADY BEZPIECZNEGO UŻYTKOWANIA URZĄDZENIA BEZPIECZEŃSTWO INSTALACJI MOŻLIWE WYPOSAŻENIE PARAMETRY TECHNICZNE OPIS PŁYTY GŁÓWNEJ INSTALOWANIE SYSTEMU INSTALACJA MODUŁU OPIS WYPROWADZEŃ POŁĄCZENIE TCP/IP Z MODUŁEM KABEL LAN LOGOWANIE DO UKŁADU KONFIGURACJA PORTÓW USTAWIENIA SIECI LAN USTAWIENIA SIECI WIFI USTAWIENIA SIECI GSM NUMERY TELEFONÓW SKRZYNKI USTAWIENIA KONFIGURACJI PRZYKŁADOWA KONFIGURACJA PORTU PORT 1 W PANELU ODCZYTOWYM...29

3 KONFIGURACJA CZUJNIKA PT DEKLARACJA CZUJNIKA STM-DHT USTAWIENIA STM-DHT WEJŚCIA TYPU ZWARCIE/ROZWARCIE PRZYKŁADOWA KONFIGURACJA TERMOSTATU TERMOSTAT W PANELU ODCZYTOWYM PRZYKŁADOWA KONFIGURACJA TIMER TIMER W PANELU ODCZYTOWYM STEROWANIE PWM TRYB PORTU IR TRYB PORTU PK-PRZEKAŹNIK ROTACJA URZĄDZEŃ LICZNIK IMPULSÓW POMIAR NAPIĘCIA 0-10V REJESTRATOR DANYCH POMIAROWYCH DANE POMIAROWE-WYKRES DANE POMIAROWE-TXT I EXCEL CSV SCHEMAT PODŁĄCZENIA CZUJNIKÓW...48

4 1. ZASADY BEZPIECZNEGO UŻYTKOWANIA URZĄDZENIA 1.1. System monitoringu parametrów technicznych SANDWICH jest zaliczany do urządzeń II klasy ochronności i może być instalowany tylko przez wykwalifikowanych fachowców z odpowiednimi uprawnieniami. Należy zachować wymagane odległości instalacji niskonapięciowej od instalacji elektroenergetycznej oraz odgromowej w celu uniknięcia niepożądanych oddziaływań. Akumulator należy zamontować w końcowym etapie instalacji. Maksymalna temperatura pracy nie powinna przekroczyć 40 C i wilgotność poniżej 80%RH.

5 2. MOŻLIWE WYPOSAŻENIE PŁYTA GŁÓWNA STM-SANDWICH SYSTEM Z WYŚWIETLACZEM LCD ZASILACZ 12V min. 2A OBUDOWA OPU ZESTAW CZUJNIKÓW-DS/PT1000/DHT MODUŁY WYKONAWCZE-PRZEKAŹNIKI ITP. MODUŁ WIFI-ZAINSTALOWANY NA PŁYCIE GŁÓWNEJ MODUŁ TRANSMISJI BEZPRZEWODOWEJ WRAZ ZE ZŁĄCZEM IPEX-ZAINSTALOWANY NA PŁYCIE GŁÓWNEJ ANTENA GSM ANTENA SYSTEMU BEZPRZEWODOWEGO

6 3. PARAMETRY TECHNICZNE: Wymiary płyty 190.5mmx102mmx30mm Zasilanie 12V-14V DC Minimalna wydajność prądowa zasilacza 2A (24W) 33 wielo-konfigurowalne porty zasilanie z osobnych złączy 5V 6 wyjść przekaźnikowych 250VAC-10A oraz 30VDC-10A Temperatura pracy od -20 C do 50 C Dopuszczalna wilgotność względna 80% RH bez kondensacji Prąd poboru max 2.5A

7 4. OPIS PŁYTY GŁÓWNEJ

8 5.1 PŁYTĘ GŁÓWNĄ NALEŻY ZAINSTALOWAĆ W OBUDOWIE DEDYKOWANEJ BĄDŹ INNEJ Z ZACHOWANIEM ODPOWIEDNICH WARUNKÓW: OBUDOWA PLASTIKOWA ABS (BRAK ZASTRZEŻEŃ) OBUDOWA METALOWA-NALEŻY ZAPEWNIĆ ODPOWIEDNIE PARAMETRY DLA ANTEN MODUŁÓW GSM I CZUJNIKÓW BEZPRZEWODOWYCH OBUDOWĘ METALOWĄ NALEŻY ODPOWIEDNIO UZIEMIĆ

9 5.2.OPIS POSZCZEGÓLNYCH PORTÓW: Porty P1-P14 konfigurowalne: 1.CZUJNIK DS 1-WIRE ZAKRES TEMPERATURY OD-55 C DO+125 C 2.CZUJNIK PT1000 ZAKRES TEMPERATURY OD -40 C DO+400 C 3.CZUJNIK TEMPERATURA/WILGOTNOŚĆ DHT OD 0 C DO 50 C/ OD 5%RH DO 95%RH 4.WEJŚCIE REAGUJĄCE NA STAN ZWARCIE/ROZWARCIE Porty P15-P16: 1.PORTY SKONFIGUROWANE DO POMIARU NAPIĘCIA OD 0V-10V Porty P17-P20 konfigurowalne: 1.CZUJNIK DS 1-WIRE ZAKRES TEMPERATURY OD-55 C DO+125 C 2.CZUJNIK TEMPERATURA/WILGOTNOŚĆ DHT OD 0 C DO 50 C/ OD 5%RH DO 95%RH 3.WEJŚCIE REAGUJĄCE NA STAN ZWARCIE/ROZWARCIE 4.LICZNIK IMPULSÓW WYRAŻANY W KWh Porty P21-P23 konfigurowalne: 1.PRZEKAŹNIK WYJŚCIE TYPU OTWARTY COLECTOR / IR 2.TIMER PO ZAPROGRAMOWANIU ZASTERUJEMY O ODPOWIEDNIM CZASIE WYJŚCIE TYPU OTWARTY COLECTOR, IR LUB PWM

10 3.TERMOSTAT/HIGROSTAT W ZALEŻNOŚCI OD ZADEKLAROWANEGO CZUJNIKA ZASTERUJEMY OTWARTY COLECTOR, IR 4.STEROWANIE PWM 5.IR WEJŚCIE PROGRAMOWALNE DO PRACY ROTACYJNEJ KLIMATYZACJI BĄDŹ WYJŚCIE TYPU OTWARTY COLLECTOR Porty P24-P27 konfigurowalne: 1.PRZEKAŹNIK WYJŚCIE TYPU OTWARTY COLECTOR / IR 2.TIMER PO ZAPROGRAMOWANIU ZASTERUJEMY O ODPOWIEDNIM CZASIE WYJŚCIE TYPU OTWARTY COLECTOR, IR LUB PWM 3.TERMOSTAT/HIGROSTAT W ZALEŻNOŚCI OD ZADEKLAROWANEGO CZUJNIKA ZASTERUJEMY OTWARTY COLECTOR, IR 4.IR WEJŚCIE PROGRAMOWALNE DO PRACY ROTACYJNEJ KLIMATYZACJI BĄDŹ WYJŚCIE TYPU OTWARTY COLLECTOR Porty P28-P33 konfigurowalne: 1.PRZEKAŹNIK WYJŚCIE TYPU OTWARTY COLECTOR / IR 2.TIMER PO ZAPROGRAMOWANIU ZASTERUJEMY O ODPOWIEDNIM CZASIE WYJŚCIE TYPU OTWARTY COLECTOR, IR LUB PWM 3.TERMOSTAT/HIGROSTAT W ZALEŻNOŚCI OD ZADEKLAROWANEGO CZUJNIKA ZASTERUJEMY OTWARTY COLECTOR, IR

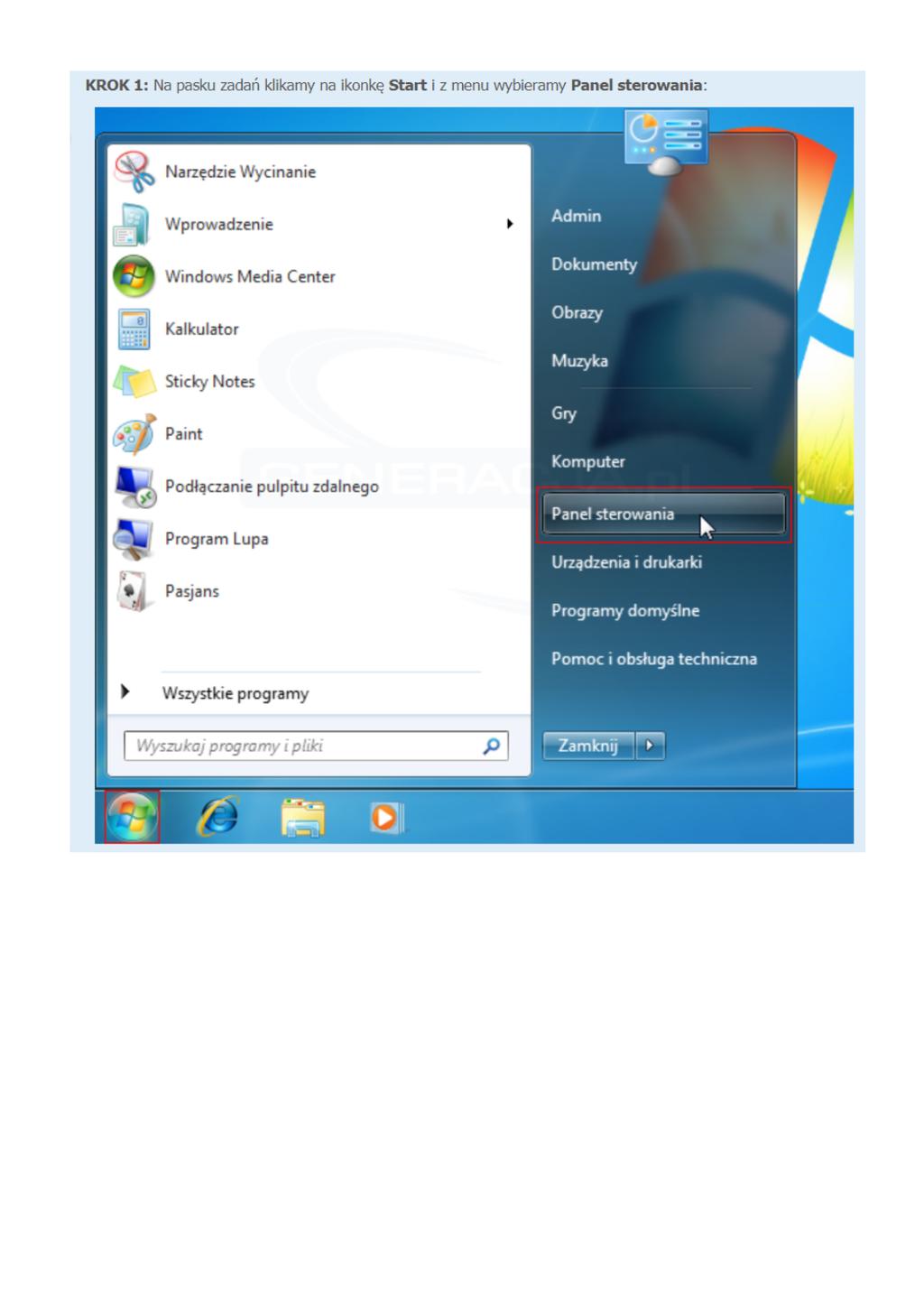

11 5.3.KONFIGURACJA POŁĄCZENIA TCP/IP LAN POŁĄCZENIE Z MODUŁEM STM SANDWICH BEZPOŚREDNIO DO SIECI LAN KOMPUTER->STM SANDWICH: Połączenie tcp/ip z modułem należy odpowiednio skonfigurować, zrobimy to na przykładzie popularnego windows7: cp

12

13

14

15

16

17

18

19 5.4 LOGOWANIE DO UKŁADU Inne wersje systemu windows na stronie Po ustanowieniu połączenia z modułem wpisujemy w przeglądarkę nasz adres ip po czym wyskoczy nam okno: Nazwa użytkownika to: 1111 Hasło : brak

20 6.PO POŁĄCZENIU Z URZĄDZENIEM POWINNO WYŚWIETLIĆ SIĘ DOMYŚLNIE MENU KONFIGURACJA PORTÓW: SŁUPEK NR.1 - JEGO FUNKCJA SPROWADZA SIĘ TYLKO DO OPISU PORTU ABY NIE ZAPOMNIEĆ DO CZEGO ON SŁUŻY. SŁUPEK NR.2 - OKREŚLENIE RODZAJU PORTU. PRZYCISK USTAW - USTAWIENIE PARAMETRÓW PORTU SŁUPEK NR.3 - SŁUPEK ODCZYTU/PARAMETRYZACJI ORAZ STANU PORTU ONLINE. <-UWAGA! PAMIĘTAJ ABY ZA KAŻDYM RAZEM ZAPISAĆ ZMIANY.

21 .PO POŁĄCZENIU Z SYSTEMEM PRZEJDŹ DO ZAKŁADKI USTAWIENIA SIECI LAN: Z USTAWIENIAMI STANDARDOWYMI UKŁAD DZIAŁA NORMALNIE. MAC-ADRES PRZYPISANY DOMYŚLNIE IP-ADRES PO KTÓRYM ŁĄCZYMY SIĘ Z MODUŁEM PRZYPISANY DOMYŚLNIE MASKA-STANDARDOWO BRAMA-STANDARDOWO PORT-DOMYŚLNIE USTAWIONY : 80

22 8.USTAWIENIA SIECI WIFI: POZOSTAWIAJĄC USTAWIENIA DOMYŚLNE UKŁAD BĘDZIE DZIAŁAŁ POPRAWNIE IP-ADRES Z KTÓRYM ŁĄCZYMY SIĘ POPRZEZ WIFI MAC/MASKA/BRAMA/PORT-ADRES KTÓRY MOŻNA ZMIENIĆ DO WŁASNYCH POTRZEB KONFIGURACYJNYCH SIECI DHCP-USTAWIENIE POZOSTAWIĆ NA TAK SSID-IDENTYFIKATOR SIECI HAŁSO-SIECI WIFI TO DZIESIĘĆ JEDYNEK( )

23 9.USTAWIENIA SIECI GSM: STAN-JEŻELI ZAINSTALUJEMY KARTĘ SIM TO MODUŁ ZALOGUJE SIĘ DO SIECI GSM ZASIĘG-SKALA GSM MAKSYMALNIE TO 30 NUMER KARTY SIM-WPISZ TUTAJ NUMER ZAINSTALOWANEJ KARTY SIM SESJA LOGOWANIA-POKAŻE KOMPLETNY STAN MODUŁU GSM (KOMENDY AT) USTAWIENIA APN W ZALEŻNOŚCI OD SIECI GSM

24 10.NUMERY TELEFONÓW: PRZYKŁADOWO ZADEKLAROWANE ZOSTAŁY CZTERY PORTY TELEFON NR URZĄDZENIE PRZEŚLE RAPORT O ALARMIE Z CZUJNIKA PODŁĄCZONEGO DO PORTU 1, BĄDŹ ALARM Z WEJŚCIA ZADEKLAROWANEGO NA PORCIE 4, ORAZ RAPORT O STANIE, W ZADEKLAROWANEJ GODZINIE W TYM PRZYPADKU O 10:00. TELEFON NR Z PORTU 2 i 3 URZĄDZENIE PRZEŚLE RAPORT O ALARMIE Z CZUJNIKÓW PODŁĄCZONYCH DO PORTU 2 i 3. PORTY POJAWIAJĄ SIĘ AUTOMATYCZNIE PO ZADEKLAROWANIU W ZAKŁADCE KONFIGURACJA PORTÓW.

25 1.SKRZYNKI NR.1-RAPORT O STANIE ORAZ ALARM Z PORTU 1 NR.5-ALARM Z PORTU 2 i 4

26 11.1.SKRZYNKI PO USTAWIENIACH WYŚLIJ TESTOWY ORAZ PRZEGLĄDNIJ SESJĘ SMTP USTAW GODZINĘ RAPORTOWANIA USTAW IP SERWERA POCZTY,WYBIERZ TRYB LAN LUB WIFI SKRZYNKĘ NADAWCZĄ, HASŁO ORAZ PORT NA KOŃCU ZAPISZ.

27 12.USTAWIENIA KONFIGURACJI: W MENU NALEŻY WYBRAĆ KONFIGURACJA PORTÓW: PODŁĄCZ DO PORTU NR.1 CZUJNIK STM-DS I MIERZ TEMPERATURĘ W ZAKRESIE ( C)

28 12.1.KONFIGURACJIA PIERWSZEGO PORTU: 1.PORT ZOSTAŁ NAZWANY JAKO TEMPERATURA 1 2.USTAWIONY PORT NR 1 JAKO CZUJNIK TEMPERATURY 3.NALEŻY NACISNĄĆ ZIELONY PRZYCISK (1) USTAW W USTAWIENIACH MOŻEMY DOSTOSOWAĆ PARAMETRY CZUJNIKA TEMPERATURY PODŁĄCZONEGO DO PORTU NR.1 PO ZMIANIE PARAMETRÓW NACISKAMY PRZYCISK ZAPISZ.

29 NASTĘPNIE WYBIERZ MENU->PANEL ODCZYTOWY GDZIE UKAZUJE SIĘ ODCZYT ONLINE NASZEGO CZUJNIKA: W USTAWIENIACH MOŻEMY DOSTOSOWAĆ PARAMETRY CZUJNIKA HYBRYDOWEGO TEMPERATURA/WILGOTNOŚĆ PODŁĄCZONEGO DO PORTU NR.2 UKAZAŁO SIĘ OKNO Z ZADEKLAROWANYM CZUJNIKIEM TEMPERATURY DS-STM CZUJNIK PT1000 MA IDENTYCZNE USTAWIENIA CO STM-DS DEKLARACJA NASTĘPNEGO PORTU CZUJNIK TEMPERATURA/WILGOTNOŚĆ STM-DHT:

30 USTAWIENIA CZUJNIKA STM-DHT USTAW NAZWY,PROGI ORAZ HISTEREZĘ WRAZ Z KOREKTĄ I CZASEM ZWŁOKI. PO ZMIANIE PARAMETRÓW NACISKAMY PRZYCISK ZAPISZ.

31 12.3.KOLEJNYM USTAWIENIEM PORTU JEST REAKCJA NA ZWARCIE LUB ROZWARCIE NAZWA PRZYKŁADOWA ALARM POMPA 1: USTAWIENIA PARAMETRÓW: USTAW NAZWY,CZAS ZWŁOKI,JAK MA REAGOWAĆ PORT ORAZ ZALEŻNOŚĆ PRZEKAŹNIKA OD STANU WEJŚCIA. PO ZMIANIE PARAMETRÓW NACISKAMY PRZYCISK ZAPISZ.

32 DODANE CZUJNIKI WRAZ ZE ZMIENIONYMI NAZWAMI ORAZ ODCZYTAMI ONLINE-PANEL ODCZYTOWY:

33 13.PO ZADEKLAROWANIU CZUJNIKÓW DLA PRZYKŁADU USTAWIONY ZOSTANIE TERMOSTAT: PO NAZWANIU PORTU "TERMOSTAT 1" MOŻEMY PRZEJŚĆ DO USTAWIENIA PARAMETRÓW, NACISKAMY ZIELONY KWADRACIK Z NUMEREM 21 (od portu 21 zaczynają się termostaty, timery i inne). W ZAKŁADCE USTAW OKREŚLAMY PARAMETRY TERMOSTATU: DLA CZUJKI-WYBIERAMY JEDEN Z CZUJNIKÓW PRZYPISANYCH DO PORTU. DLA PORTU-TO PORT DO KTÓREGO ZADEKLAROWALIŚMY TERMOSTAT PRÓG ON-OFF-PRÓG PRZY KTÓRYM WYJŚCIE ZMIENI STAN NA PRZECIWNY UWZGLĘDNIAJĄC HISTEREZĘ CZAS ZWŁOKI-STAN PORTU ZMIENI SIĘ PO UPŁYWIE ZADEKLAROWANEGO CZASU ZMIEŃMY NAZWY Z DOMYŚLNYCH I ZAPISZMY USTAWIENIA. PRZYKŁADOWA KONFIGURACJA

34 13.1.PRZECHODZIMY DO PANELU ODCZYTOWEGO: STAN NORMALNY TEMPERATURA W NORMIE TERMOSTAT USTAWIONY I JUŻ DZIAŁA Z ZADEKLAROWANYM CZUJNIKIEM Z PORTU NR.2. SYMULUJEMY PRZEKROCZENIE TEMPERATURY UWZGLĘDNIAJĄC HISTEREZĘ : POJAWIŁ SIĘ ALARM ORAZ WYSTEROWANE ZOSTAŁO WYJŚCIE P.21

35 14.PRZYKŁADOWA KONFIGURACJA TIMERA PORT 22: USTAW CZAS I DZIEŃ TYGODNIA ORAZ NAZWĘ DANEGO TIMERA ZADEKLAROWANEGO DO PORTU RZYKŁADOWA KONFIGURACJA

36 14.1.TIMER 1 W PANELU ODCZYTOWYM WM W PANELU ODCZYTOWYM OBOK TERMOSTATU POJAWIŁ SIĘ ZADEKLAROWANY TIMER 1 15.PRZYKŁAD STEROWANIE PWM: USTAWIONY PORT PWM JEST JUŻ GOTOWY DO PRACY PO NACIŚNIĘCIU PRZYCISKU ZAPISZ TRYB.SUWAK JEST JUŻ GOTOWY DO ZMIANY NAPIĘCIA NA PORCIE OD 0V-5V. PODŁĄCZ DO PORTU MODUŁ STM-MOS1 I ZASTERUJ SILNIKIEM DC

37 16.TRYB PORTU IR PRZYKŁADOWA KONFIGURACJA: PODŁĄCZ DO PORTU NR 24 DIODĘ STM-IR ZAPROGRAMUJ PILOT I STERUJ RĘCZNIE KLIMATYZACJĄ Z DOWOLNEGO MIEJSCA NA ŚWIECIE. NA PŁYCIE GŁÓWNEJ UMIESZCZONY JEST ODBIORNIK IR TSOP POPRZEZ KTÓRY ZAPROGRAMOWANY ZOSTANIE SYGNAŁ ZAŁĄCZ/WYŁACZ PILOTA KLIMATYZCJI PRZYGOTUJ PILOT DO ZAPROGRAMOWANIA A NASTĘPNIE NACIŚNIJ PRZYCISK PROGRAMUJ IR ON

38 PODCZAS PROGRAMOWANIA PILOTA BARDZO WAŻNE JEST BY ZWRÓCIĆ UWAGĘ NA IKONKĘ W LEWYM GÓRNYM ROGU OBOK ADRESU: PO NACIŚNIĘCIU PRZYCISKU ON NA PROGRAMOWANYM PILOCIE IKONKA Z OBRACAJĄCEGO KÓŁKA ZMIENI SIĘ NA NIEBIESKI KWADRAT: NACIŚNIJ PRZYCISK ZAPISZ W TYM MOMENCIE KOD PILOTA ZOSTAŁ ZAPROGRAMOWANY. (TAKA SAMA PROCEDURA DOTYCZY PROGRAMOWANIA KODU OFF KLIMATYZATORA TYLKO Z UŻYCIEM PRZYCISKU PROGRAMUJ IR OFF ZAPROGRAMOWANY PORT KLIMA 1 W TRYBIE IR PANEL ODCZYTOWY:

39 17.USTAWIENIE PORTU JAKO PRZEKAŹNIK, NAZYWAMY GO KLIMA 2: USTAW PARAMETRY NALEŻY NAZWAĆ ODPOWIEDNIE STANY PRZEKAŹNIKA ORAZ DODAĆ ETYKIETĘ PRZYKŁADOWO: KLIMA 2 PRZEKAŹNIK KLIMA 2 W PANELU ODCZYTOWYM

40 8.TRYB ROTACJA: BARDZO PRZYDATNA FUNKCJA DO BEZINWAZYJNEGO STEROWANIA KLIMATYZACJĄ W SPOSÓB NAPRZEMIENNY PRZYKŁADOWO ZADEKLAROWANE PORTY DO DZIAŁANIA Z DIODĄ STM- IR ORAZ STM-PK NAPRZEMIENNIE ZAZNACZONA FUNKCJA ZAŁĄCZANIA KLIMA 1 ORAZ KLIMA 2

41 MOŻNA USTAWIĆ INTERWAŁ CZASOWY POMIĘDZY CYKLAMI PRZEŁĄCZANIA NP. KLIMATYZACJI W TYM PRZYPADKU CO DOBĘ O GODZINIE 12:00 JEŚLI TEMPERATURA Z JAKIEGOŚ POWODU WZROŚNIE POWYŻEJ 22 C UKŁAD ZAŁĄCZY OBYDWA KLIMATYZATORY, A JEŚLI SPADNIE PONIŻEJ 15 C TO WYŁĄCZY OBYDWA KLIMATYZATORY ZE ZWŁAKĄ 10MIN I HISTEREZIE 1.5 C. PRZY WŁĄCZONEJ FUNKCJI ROTACJI DLA PORTU NUMER 1 MUSI BYĆ PRZYPISANY NA STAŁE CZUJNIK TEMPERATURY. ALARM BĘDZIE WYZWOLONY TYLKO Z PRZEKAŹNIKA TZN. PORTU 33

42 19.DEKLARACJA POLRTU JAKO LICZNIK IMPULSÓW: USTAWIENIA PARAMETRÓW LICZNIKA IMPULSÓW: USTAW PROGI ALARMOWE GODZINNE,DOBOWE,TYGODNIOWE LUB MIESIĘCZNE NA TYM PRZYKŁADZIE WYRAŻANE W KWh

43 20.POMIAR NAPIĘCIA: A PRZYKŁADZIE REZYSTANCYJNEGO CZUJNIKA CIŚNIENIA ZOSTANIE ZMIERZONA WARTOŚĆ 100MPa USTAW JEDNOSTKĘ ORAZ WARTOŚĆ ZMIERZONĄ PRZYPISZ DO TABELI TRANSLACJI.

44 RZY 100MPa ZMIERZONE ZOSTAŁO 3.2V WIĘC PRZECHODZIMY DO WARTOŚCI Wej(V) 03.2V NASTĘPNIE PISUJEMY W MIEJSCE " WARTOŚĆ TRANSLACJI LICZBĘ 0100 : POMIAR W PANELU ODCZYTOWYM:

45 21.FUNKCJA REJESTRATORA: ALEŻY WIEDZIEĆ ŻE GDY REJESTRATOR JEST ZAŁĄCZONY (ON) NIE MA MOŻLIWOŚCI ZMIANY KONFIGURACJI PORTÓW OMIAROWYCH...(PORTY NA KTÓRYCH ZADEKLAROWANE SĄ CZUJNIKI TYPU STM-DS/STM-DHT ORAZ STM-PT1000). CHCĄC UŻYWAĆ FUNKCJI REJESTRATORA NALEŻY JĄ UAKTYWNIĆ, USTAWIĆ WYSYŁANIE POWIADOMIEŃ ZE ZDARZENIAMI BĄDŹ POMIARAMI ORAZ USTALIĆ POPRZEZ JAKĄ SIEĆ MAJĄ BYĆ WYSYŁANE LAN/WIFI CZY GSM. NALEŻY TAKŻE USTALIĆ INTERWAŁ CZASOWY I GODZINĘ

46 21.1.NACISKAMY PRZYCISK DANE POMIAROWE: LUSAMI USTALAMY JAKA MA BYĆ ILOŚĆ DANYCH(MAŁY ZAKRES TO JEDEN + A DUŻY ZAKRES TO TRZY +++)MINUSAMI MNIEJSZAMY ILOŚĆ DANYCH POMIAROWYCH. NALEŻY TAKŻE WYBRAĆ FORMAT DANYCH WYKRES, PLIK.TXT LUB LIK.CSV: WYKRES Z CZUJNIKA DHT- WILGOTNOŚĆ

47 1.2.DANE POMOIAROWE EMP PORT 1 - CZUJNIK DHT TEMPERATURA WILG PORT 1 - CZUJNIK DHT WILGOTNOŚĆ DATA CZAS T1 W1 [ C] [%] :41: :42: :43: :44: :45: :46: :47: :48: :49: :50: :51: :52: :53: :54: :55: :56: :57: :58: PLIK TEKSTOWY Z POMIARAMI :31:41;24,6; :32:41;23,5; :33:41;23,0; :34:41;22,7;42 PLIK CSV EXCEL :35:41;22,5;42 Z POMIARAMI :36:41;22,5; :37:41;22,4; :38:41;22,4; :39:41;22,4; :40:40;22,4; :41:40;22,4; :42:40;22,4;43

48 22.PODŁĄCZENIE CZUJNIKÓW:
