1 Mocna markiza w wąskiej formie bogata w kontrasty optyka od krągłości do kanciatości.

2 Właściwości produktu Klasa odporności na wiatr 2 Siła wiatru km/h 7,510,4 m/s Mocowanie ścienne 1 Mocowanie do ścienne, Maksymalne nachylenie 3 1 Mocowanie dachowe Mocowanie dachowe, 1 2 widok z tyłu LED-Line w kasecie 1) 2 LED-Spots pod kasetą 1) 3 Specjalny odpływ wody w profilu wysięgu 4 Profil łączenia ścienego 1) 5 Ścięgno Bionic w nowoczesnej technologii do optymalnego przenoszenia siły 1) Wyposażenie opcjonalne 6

3 Właściwości produktu Opis Wąska markiza przegubowa z całkowitą ochroną poszycia oraz doskonałą technologią, umożliwiającą zacienianie także sporych powierzchni do 6 metrów szerokości. Specyfika Zakres montażu zawsze obustronnie na zewnątrz odpowiednie do przejścia dużych odległości Kaseta z zewnętrznie położonymi ramionami przegubowymi, które w stanie schowanym są całkowicie ujęte profilem wysięgu harmonijny wygląd profili Przy rozłożonej markizie kaseta ukryje bezpośredni widok wałka poszycia Opcja LED-Line lub regulowane oświetlenia reflektorkami LED pod kasetą dla nastrojowej wieczornej atmosfery Indywidualna możliwość kombinacji koloru markizy i koloru zasłony Uchwyty umieszczono niewidocznie za markizą Wymiary Kaseta w wersji standard: głębokość 230 mm, wysokość mm Markiza pojedyncza: minimalna szerokość 183 cm przy najmniejszym wysięgu 150 cm, maksymalna szerokość 500 cm przy największym wysięgu 350 cm wzgl. 600 cm 300 cm Wałek poszycia i boczne łożysko Wałek okrągły Ø 85 mm z rowkiem, stal ocynkowana doskonała stabilność, także przy bardzo szerokich markizach zapewnia optymalny stan poszycia Pokrywa boczna kasety z aluminium odlewanego ciśnieniowo, malowanego proszkowo, ze zintegrowanym bezstopniowym mechanizmem regulacji nachylenia Profile markiz Aluminium tłoczone, w jakości fasadowej, malowane proszkowo Kaseta dwuczęściowa z wyrafinowaną ścianą wewnętrzną optymalna osłona poszycia markizowego przed warunkami atmosferycznymi Dolny profil kasety ze zintegrowanym wpustem na wyposażenie oświetlenia Profil wysięgu z harmonijnie zaokrągloną przednią stroną oraz zintegrowaną rynną Ramiona przegubowe Profile z aluminium tłoczonego, w jakości fasadowej malowane proszkowo Części przegubowe z aluminium kutego matrycowo dzięki temu ramiona szczególnie odporne na złamania Elementy łączeń ze stali szlachetnej, umieszczone w krytych teflonem tulejach z brązu praktycznie bez potrzeby konserwacji, ciche i odporne na zużycie Zmiana kierunku siły napięcia poszycia dzięki innowacyjnemu ścięgnu bionic w środkowym przegubie, bardzo odporne na rozerwanie włókno hightech o niewielkim tarciu, ciche, niepodatne na korozję i odporne na promieniowanie UV Pokrywy boczne Lustro bocznej pokrywy kasety z wysokiej jakości tworzywa sztucznego, malowane proszkowo Zaślepki profilu wysięgu z wysokiej jakości tworzywa sztucznego, malowane proszkowo, z odpływem wody Uchwyt mocujący Mocowanie ścienne, mocowanie dachowe, mocowanie krokwiowe Aluminium tłoczone, malowane proszkowo Dostępne również w indywidualnych szerokościach (na zapytanie) Łącznie z zaślepkami z wysokiej jakości tworzywa sztucznego do pokrycia uchwytów ściennych i wsporników dachowych oraz przynależnych śrub mocujących Strefa regulacji nachylenia markizy 3 (mocowanie ścienne), 70 (mocowanie ścienne, mocowanie dachowe) Dostępne płyty dystansowe oraz więcej akcesoriów 7

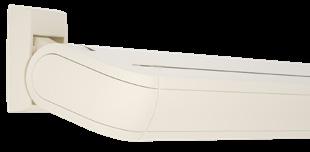

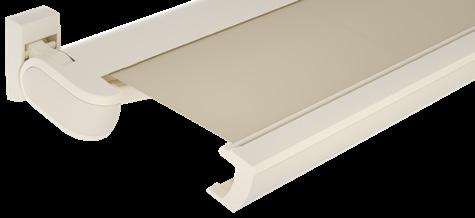

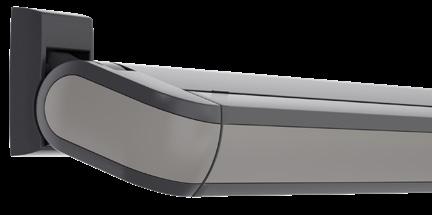

4 Kolory stelaży, luster i zasłon Kolory markiz markilux bez dopłaty Biel komunikacyjna RAL 96 Białe aluminium RAL 9006 Sttruktura kremowej bieli ) Szaro kamienny metalik ) Antracyt metalik 52 1) Hawana brąz struktura ) Powłoki specjalne Kolor specjalny wg RAL za dopłatą kolory matowe, metalik i perłowe oraz inne systemy kolorów (DB, Tiger etc.) na zapytanie. Wszystkie farby stelażowe dostępne także z podwyższoną ochroną antykorozyjną za dopłatą. 1) Farba strukturalna Możliwości kombinacji Wszystkie kolory standardowe zasłon z kolorami stelaży dowolnie łączone 2) Stelaż kamienny szary metalik 5215 Zasłona / lustro antracyt metalik 52 Stelaż struktura kremowej bieli 5233 Zasłona / lustro antracyt metalik 52 Stelaż Biel komunikacyjna RAL 96 Zasłona / lustro Białe aluminium RAL 9006 Stelaż antracyt metalik 52 Zasłona / lustro kamienny szary metalik ) Ilustracje przykładowe, w opcji wyboru osłony i kolor luster nie różnią się od siebie Zastrzeżone odstępstwa kolorystyczne w ilustracjach i wykonaniu. 8

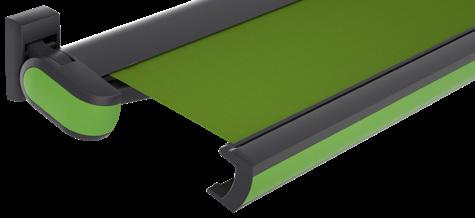

5 Dodatkowe zasłony i kolory luster Dodatkowe kolory zasłon do dowolnego łączenia ze wszystkimi kolorami stelaży 1) Zasłona / lustro żółtozielony RAL 68 Zasłona / lustro żółty siarkowy RAL 16 Stelaż antracyt metalik 52 Stelaż antracyt metalik 5215 Poszycie markizy Poszycie markizy Zasłona / lustro czerwono-pomarańczowy RAL 20 Stelaż hawana brąz struktura 5229 Poszycie markizy Zasłona / lustro czerwony komunikacyjny RAL 30 Stelaż antracyt metalik 52 Poszycie markizy 310 Zasłona / lustro purpurowo-fioletowy RAL 4007 Stelaż antracyt metalik 52 Poszycie markizy Zasłona / lustro biały perłowy RAL 13 Stelaż struktura kremowej bieli 5233 Poszycie markizy Zasłona / lustro mysi perłowy RAL 78 Stelaż hawana brąz struktura 5229 Poszycie markizy Zasłona / lustro szary agatowy RAL 78 Stelaż antracyt metalik 5215 Poszycie markizy ) Ilustracje przykładowe, desenie poszycia z zasłoną i lustrem ton w ton; zasłony i kolory luster nie różnią się od siebie. Zastrzeżone odstępstwa kolorystyczne w ilustracjach i wykonaniu. 9

6 Wymiary i możliwości wyposażenia Markiza pojedyncza Rozmiar zamawiany H Szerokość markizy Minimalna szerokość markizy Silnik Korba ) ) ) ) ) ) = Przestrzegać szerokości minimalnych! H = Wysięg = 2 ramiona przegubowe, 2 uchwyty 2 = 2 ramiona standardowe Wymiar w cm Napęd standard opcjonalnie Korba ręczna Korba ręczna ze wspomaganiem Silnik standardowy Silnik silentec (opcjonalnie z zewnętrznym odbiornik radiowy io / RTS) Silnik radiowy 868 MHz io Silnik radiowy 433 MHz RTS Silnik radiowy 433 MHz RTS z awaryjną korbą ręczną Markiza łączona niedostępna Poszycie markizy deseń nr standard opcjonalnie sunvas 3.. / perla sunsilk / / / perla FR / perfotex / transolair / vuscreen Alu Soltis Perform Screen włókno szklane Falbana Schattenplus/dodatkowy cień niedostępna 10

7 Wyposażenie dodatkowe LED-Line w kasecie LED-Spots pod kasetą Profil łączenia ściennego Promiennik ciepła 2500 W Promiennik ciepła 2500 W ze zintegrowanym odbiornikiem radiowym 868 MHz radio io Sterowanie automatyczne (słońce, wiatr, deszcz) Szczegółowe informacje patrz rozdział Wyposażenie specjalne Mocowania Uchwyt ścienny z lewej Uchwyt ścienny z prawej Uchwyt ścienny lewy 300 mm Uchwyt ścienny prawy 300 mm Płyta mocująca A mm Płyta mocująca B mm Wspornik dystansowy mm do uchwytu ściennego Wspornik dystansowy mm do uchwytu ściennego 300 mm Wspornik dachowy z lewej Wspornik dachowy z prawej Opcje oświetlenia LED-Line w kasecie 230 Wspornik krokwiowy 90 mm, nakładka 150 mm Wspornik krokwiowy 90 mm, nakładka 270 mm Nakładka i kątownik do mocowania do krokwi, niepokryte, nakładka 500 mm Dodatkowa nakładka mm do wspornika krokwiowego Profil kątowy uchwyt dachowy 100 towar z metra bez otworów niepokryty Dane techniczne Napięcie robocze 230 V, 50 Hz Moc na metr 10 W / metrów Ilość diod LED na metr sztuk / metrów Żarówki LED (12 V) Liczba transformatorów 1 sztuka Odcień światła 3200 K Klasa ochrony IP IP 44 Żywotność ok h Sterowanie standard opcjonalnie Funkcja przyciemniania radio io 868 MHz Funkcja przyciemniania radio RTS 433 MHz Podłączenie elektryczne: kabel doprowadzający HRN/-F 3G1 (3 1 mm²) z otwartym końcem. 11

8 Opcje oświetlenia Regulowane LED-Spots pod kasetą 152 max Dane techniczne Napięcie robocze 230 V, 50 Hz Moc jednego reflektorka LED-Spots 5 W Żarówki LED (12 V) Liczba transformatorów 1 sztuka Odcień światła 2700 K klasa ochrony IP IP 44 Żywotność ok h 45 Ø35 Sterowanie Funkcja przyciemniania radio io 868 MHz Funkcja przyciemniania radio RTS 433 MHz standard opcjonalnie Podłączenie elektryczne: kabel doprowadzający HRN/-F 3G1 (3 1 mm²) z otwartym końcem. M LA X LA = LA (g) Szerokość markizy ilość reflektorków LA LA (g) LA (g) = odstęp między reflektorkami (łącznie) M = Rozmiar zamawiany = szerokość markizy Wymiar w cm 12

9 Ilość uchwytów środków mocujących 1) Rozmiar zamawiany BHT Szerokość markizy Ilość uchwytów środków mocujących W BP A 2 16 B DA / DE Wymiar w cm 1) = Więcej szczegółów odnośnie rodzajów montażu do pobrania w oddzielnym dokumencie: Tabele sił wyciągania. BHT = Szerokość uchwytu BP = Płyta mocująca (A lub B) DA = Wspornik krokwiowy DE = Wspornik dachowy W = Uchwyt ścienny 13

10 Zakres montażu uchwytów Mocowanie ścienne i dachowe M VB = 15 VB = Ø M Rys. Przykład mocowania ściennego = MB Mocowanie krokwi X max. 80 X max. 90 X M M M M = Rozmiar zamawiany= szerokość markizy VB = Zakres przesuwu uchwytu ściennego MB = Zakres montażu uchwytów X = Wymiary montażu 14

11 Mocowanie ścienne Mocowanie i akcesoria Uchwyt ścienny z lewej Uchwyt ścienny prawy Płyta dystansowa mm Uwaga! maks. dystans = 200 mm Płyta dystansowa mm Blacha osłonowa do płyty dystansowej i wsporników dystansowych przy tynku izolacyjnym Uchwyt ścienny z lewej 300 mm mm Uchwyt ścienny z prawej 300 mm Profil łączenia ściennego łącznie z uszczelką szczotkową towar z metra 1 blacha boczna łącznie z 2 blachowkrętami z łbem soczewkowym do profilu przyłącza ściennego i i , , M Ø min. 5 max M = Rozmiar zamawiany = szerokość markizy = Profil łączenia ściennego 155,5 15

12 Mocowanie ścienne z płytą mocującą A Mocowanie i akcesoria Uchwyt ścienny z lewej Uchwyt ścienny prawy Płyta mocująca A mm redukcja pakiet 10 sztuk Profil łączenia ściennego łącznie z uszczelką szczotkową towar z metra 1 blacha boczna łącznie z 2 blachowkrętami z łbem soczewkowym do profilu przyłącza ściennego M 16 M 12 M 16 M 10 M 12 M 10 M 10 M i i Listwa dystansowa do profil łączenia ściennego 40 12,5 towar z metra Ø ,5 M min. 5 max. 65 M = Rozmiar zamawiany = szerokość markizy = Profil łączenia ściennego 16

13 Mocowanie ścienne płytą mocującą B Mocowanie i akcesoria Uchwyt ścienny z lewej Uchwyt ścienny prawy Płyta mocująca B mm Profil łączenia ściennego łącznie z uszczelką szczotkową towar z metra 1 blacha boczna łącznie z 2 blachowkrętami z łbem soczewkowym do profilu przyłącza ściennego 40 12,5 Listwa dystansowa do profil łączenia ściennego towar z metra ,5 M min. 5 max i i M = Rozmiar zamawiany = szerokość markizy = szerokość markizy = Profil łączenia ściennego 17

14 Mocowanie ścienne ze wspornikiem dystansowym Mocowanie i akcesoria Uchwyt ścienny z lewej Uchwyt ścienny prawy Wspornik dystansowy do uchwytu ściennego i Blacha osłonowa do płyty dystansowej i wspornika dystansowego przy tynku izolacyjnym Uchwyt ścienny z lewej 300 mm Uchwyt ścienny z prawej 300 mm mm Wspornik dystansowy do uchwytu ściennego 300 mm i Blacha osłonowa do płyty dystansowej i wspornik dystansowy przy tynku izolacyjnym Redukcja pakiet 10 sztuk mm M 16 M 12 M 16 M 10 M 12 M 10 M 10 M 10 Profil łączenia ściennego łącznie z uszczelką szczotkową przy montażu z blachą osłonową 1 blacha boczna łącznie z 2 blachowkrętami z łbem soczewkowym do profilu przyłącza ściennego towar z metra i i A min. 80 max AA Wspornik dystansowy z aluminium może zostać skrócony fabrycznie lub na miejscu z 300 mm na 80 mm. Następnie przy skróconych profilach należy dociąć gwint M 12. A Ø18 18

15 Mocowanie dachowe Mocowanie i akcesoria Wspornik dachowy z lewej Wspornik dachowy prawy Płyta dystansowa mm Uwaga! maks. dystans = 200 mm Płyta dystansowa mm ,5 100 >46 min. 60 cm ,5 Uwaga! Przy ustawianiu nachylenia ponad 46 do poziomu w celu obsługi ręcznej trzeba pozostawić za markizą przejście wielkości 60 cm. min

16 Mocowanie krokwi Mocowanie i akcesoria Wspornik krokwiowy Wysokość nakładki 150 mm Wspornik dachowy z lewej Wspornik dachowy prawy Ze wspornikiem krokwiowym nakładka 150 mm (75889.) Ø Podwójny wspornik krokwiowy kątownik i nakładka Nakładka 500 mm niepokryta Profil kątowy wspornik krokwiowy 100 towar z metra bez otworów surowy min. 60 cm >46 Uwaga! Przy ustawianiu nachylenia ponad 46 do poziomu w celu obsługi ręcznej trzeba pozostawić za markizą przejście wielkości 60 cm

17 Mocowanie krokwi Mocowanie i akcesoria Wspornik krokwiowy Wysokość nakładki 270 mm Wspornik dachowy z lewej Wspornik dachowy prawy Profil kątowy wspornik krokwiowy towar z metra bez otworów surowy Z uchwytem krokwiowym nakładka 270 mm (71659.) min. 60 cm > Ø13 Uwaga! Przy ustawianiu nachylenia ponad 46 do poziomu w celu obsługi ręcznej trzeba pozostawić za markizą przejście wielkości 60 cm

18 Mocowanie krokwi z dodatkową nakładką Mocowanie i akcesoria Dodatkowa nakładka krokwie mm Wspornik krokwiowy Wysokość nakładki 150 mm Wspornik dachowy z lewej Wspornik dachowy prawy Ze wspornikiem krokwiowym nakładka 150 mm (75889.) 60 Ø >46 min. 60 cm Uwaga! Przy ustawianiu nachylenia ponad 46 do poziomu w celu obsługi ręcznej trzeba pozostawić za markizą przejście wielkości 60 cm

19 50 Mocowanie krokwi z dodatkową nakładką Mocowanie i akcesoria Dodatkowa nakładka krokwie mm Wspornik krokwiowy Wysokość nakładki 270 mm Wspornik dachowy z lewej Wspornik dachowy prawy z uchwytem krokwiowym nakładka 270 mm (71659.) 60 Ø min. 60 cm > Uwaga! Przy ustawianiu nachylenia ponad 46 do poziomu w celu obsługi ręcznej trzeba pozostawić za markizą przejście wielkości 60 cm

20 Mocowanie ścienne, napęd korba ręczna 1) max. 140 Wylot kabla silnik / oświetlenie 1) 2) Mocowanie ścienne 95 max. 100 Mocowanie dachowe 95 max ) W zależności od strony napędowej z lewej lub prawej 2) W zależności od wyposażenia jeden lub dwa przewody przyłączeniowe (silnik markizy oświetlenie) 24
