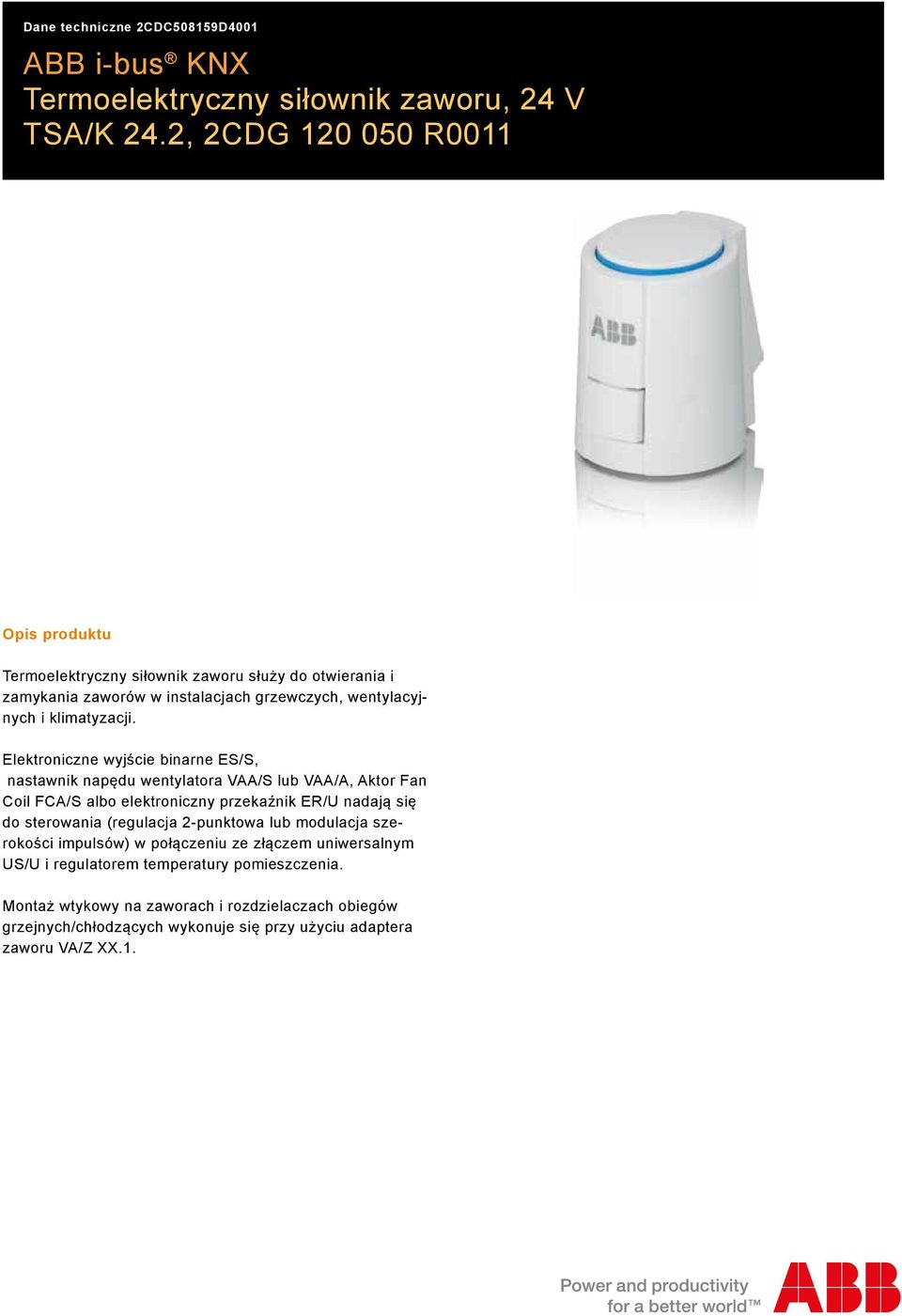

1 Dane techniczne 2CDC508159D4001 ABB i-bus KNX Opis produktu Termoelektryczny siłownik zaworu służy do otwierania i zamykania zaworów w instalacjach grzewczych, wentylacyjnych i klimatyzacji. Elektroniczne wyjście binarne ES/S, nastawnik napędu wentylatora VAA/S lub VAA/A, Aktor Fan Coil FCA/S albo elektroniczny przekaźnik ER/U nadają się do sterowania (regulacja 2-punktowa lub modulacja szerokości impulsów) w połączeniu ze złączem uniwersalnym US/U i regulatorem temperatury pomieszczenia. Montaż wtykowy na zaworach i rozdzielaczach obiegów grzejnych/chłodzących wykonuje się przy użyciu adaptera zaworu VA/Z XX.1.

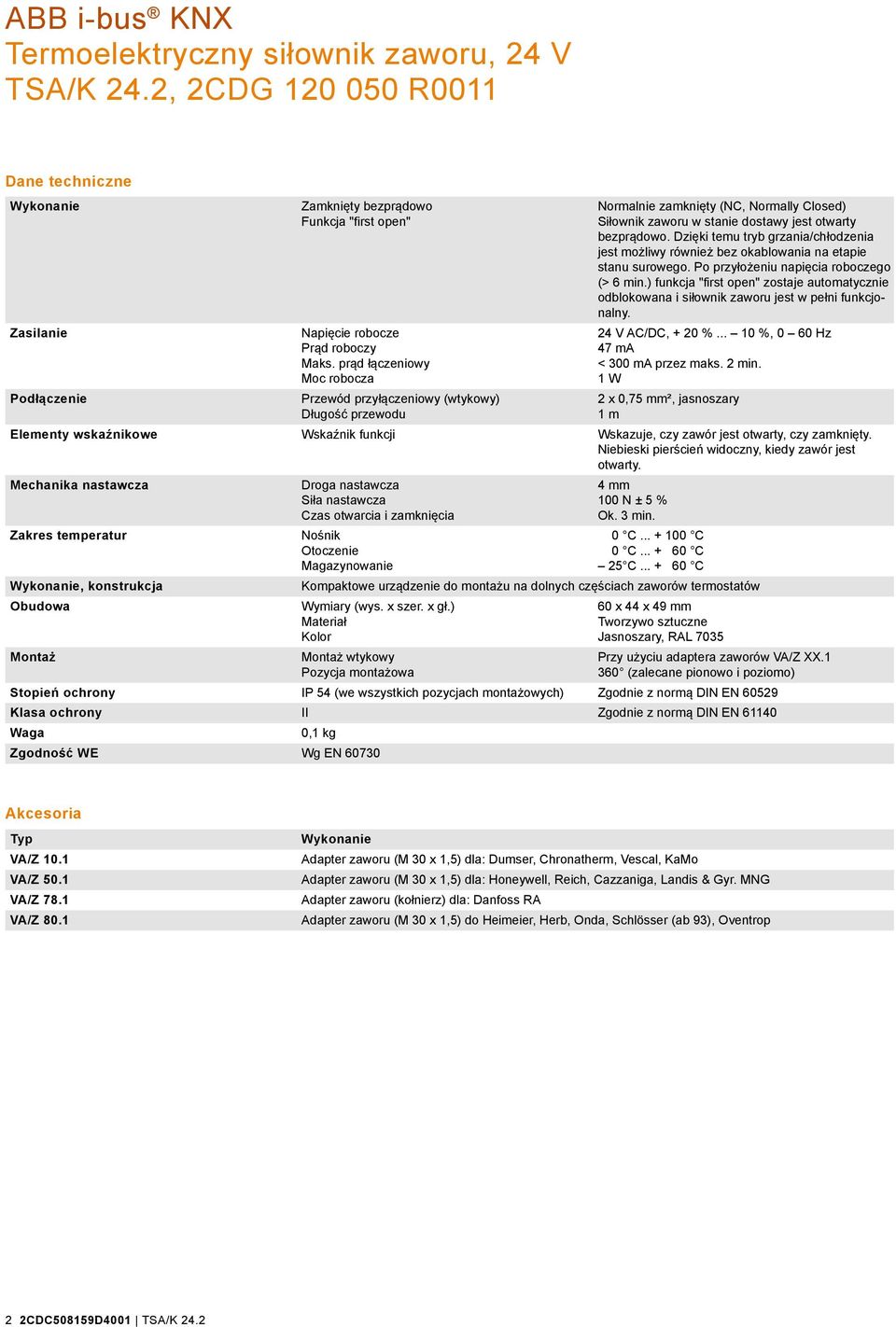

2 Dane techniczne Wykonanie Zasilanie Podłączenie Zamknięty bezprądowo Funkcja "first open" Napięcie robocze Prąd roboczy Maks. prąd łączeniowy Moc robocza Przewód przyłączeniowy (wtykowy) Długość przewodu Normalnie zamknięty (NC, Normally Closed) Siłownik zaworu w stanie dostawy jest otwarty bezprądowo. Dzięki temu tryb grzania/chłodzenia jest możliwy również bez okablowania na etapie stanu surowego. Po przyłożeniu napięcia roboczego (> 6 min.) funkcja "first open" zostaje automatycznie odblokowana i siłownik zaworu jest w pełni funkcjonalny. 24 V AC/DC, + 20 % %, 0 60 Hz 47 ma < 300 ma przez maks. 2 min. 1 W 2 x 0,75 mm², jasnoszary 1 m Elementy wskaźnikowe Wskaźnik funkcji Wskazuje, czy zawór jest otwarty, czy zamknięty. Niebieski pierścień widoczny, kiedy zawór jest otwarty. Mechanika nastawcza Zakres temperatur Wykonanie, konstrukcja Obudowa Montaż Droga nastawcza Siła nastawcza Czas otwarcia i zamknięcia Nośnik Otoczenie Magazynowanie 4 mm 100 N ± 5 % Ok. 3 min. 0 C C 0 C C 25 C C Kompaktowe urządzenie do montażu na dolnych częściach zaworów termostatów Wymiary (wys. x szer. x gł.) Materiał Kolor Montaż wtykowy Pozycja montażowa 60 x 44 x 49 mm Tworzywo sztuczne Jasnoszary, RAL 7035 Przy użyciu adaptera zaworów VA/Z XX (zalecane pionowo i poziomo) Stopień ochrony IP 54 (we wszystkich pozycjach montażowych) Zgodnie z normą DIN EN Klasa ochrony II Zgodnie z normą DIN EN Waga 0,1 kg Zgodność WE Wg EN Akcesoria Typ VA/Z 10.1 VA/Z 50.1 VA/Z 78.1 VA/Z 80.1 Wykonanie Adapter zaworu (M 30 x 1,5) dla: Dumser, Chronatherm, Vescal, KaMo Adapter zaworu (M 30 x 1,5) dla: Honeywell, Reich, Cazzaniga, Landis & Gyr. MNG Adapter zaworu (kołnierz) dla: Danfoss RA Adapter zaworu (M 30 x 1,5) do Heimeier, Herb, Onda, Schlösser (ab 93), Oventrop 2 2CDC508159D4001 TSA/K 24.2

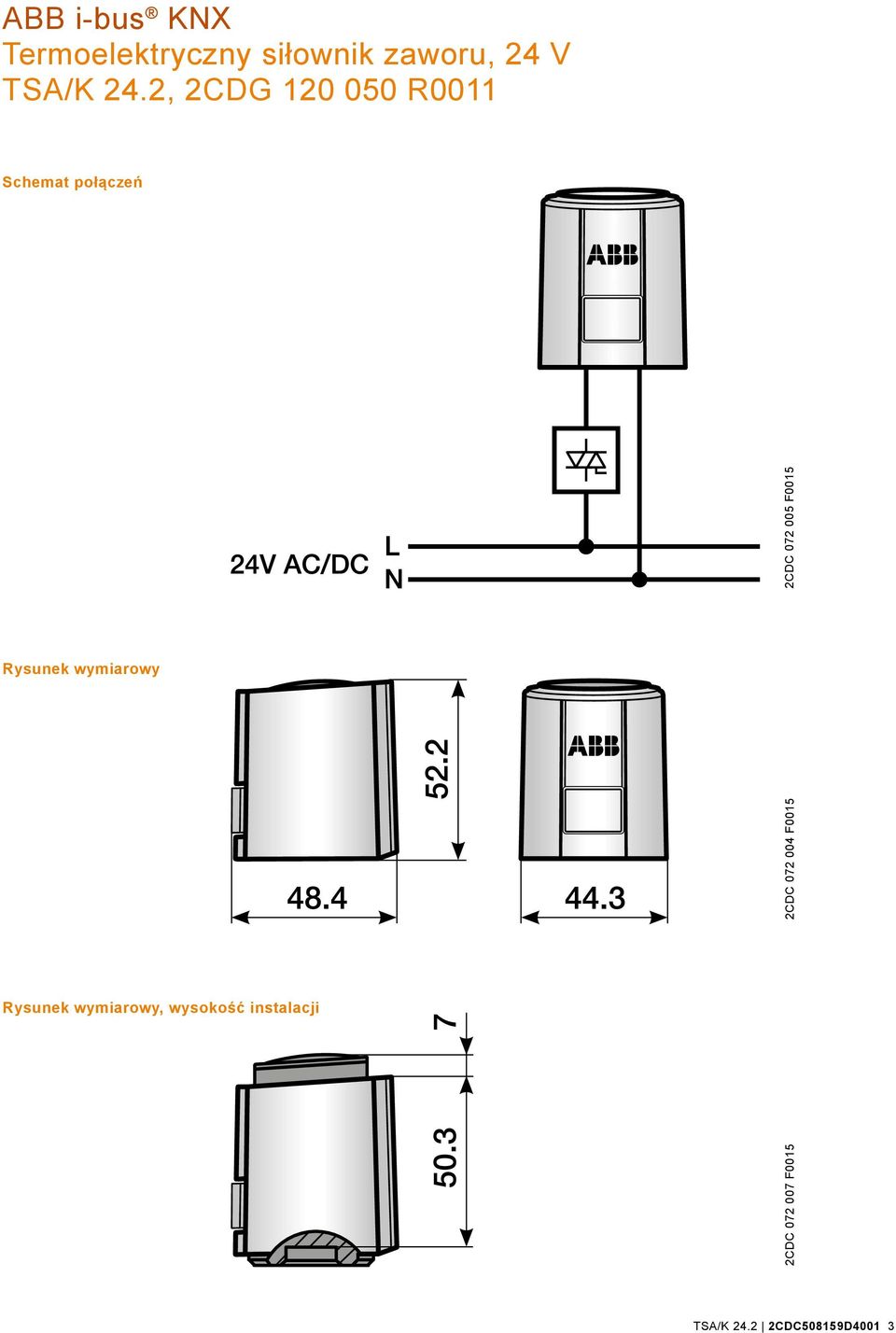

3 Schemat połączeń 2CDC F0015 Rysunek wymiarowy 2CDC F0015 Rysunek wymiarowy, wysokość instalacji 2CDC F0015 TSA/K CDC508159D4001 3

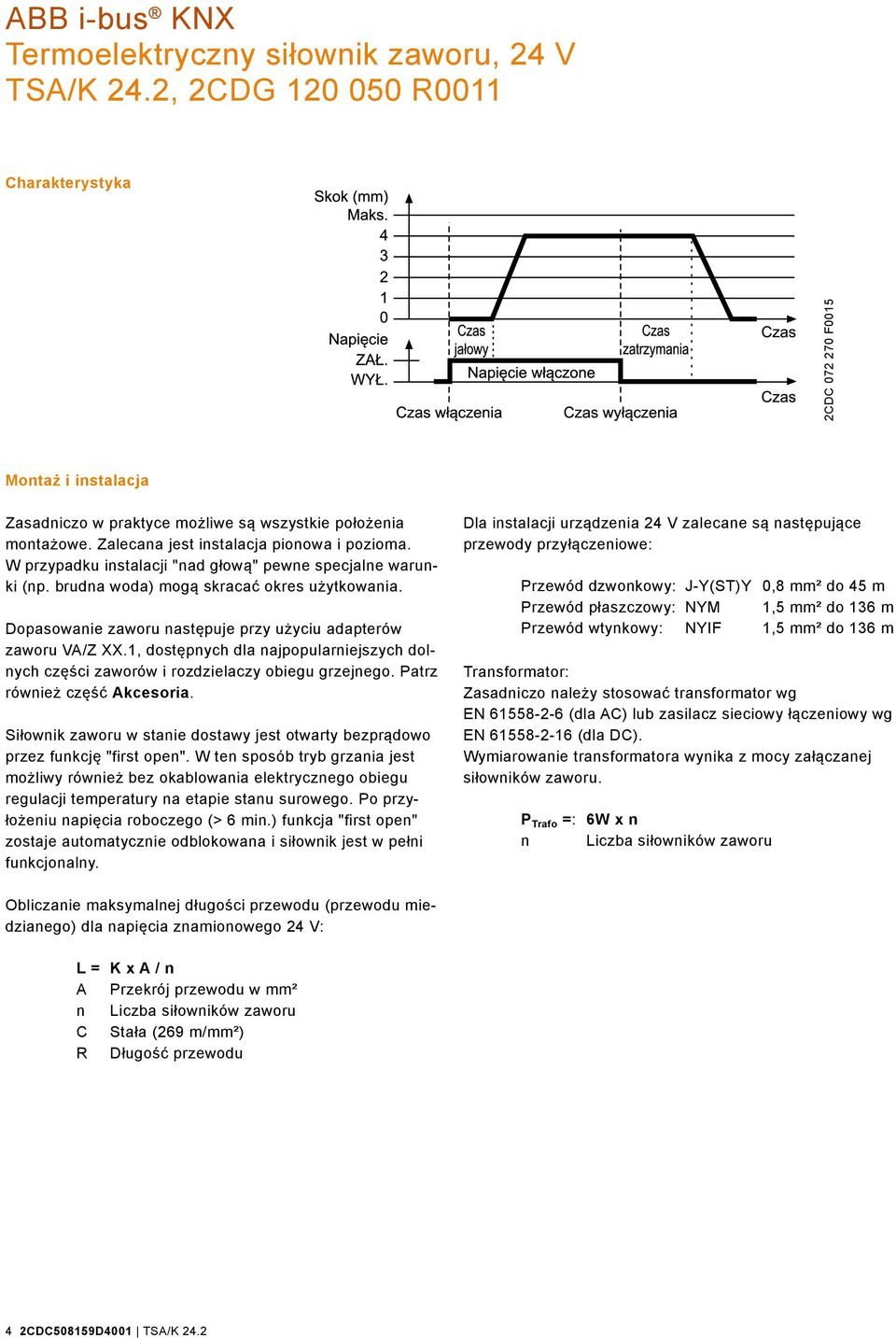

4 Charakterystyka 2CDC F0015 Montaż i instalacja Zasadniczo w praktyce możliwe są wszystkie położenia montażowe. Zalecana jest instalacja pionowa i pozioma. W przypadku instalacji "nad głową" pewne specjalne warunki (np. brudna woda) mogą skracać okres użytkowania. Dopasowanie zaworu następuje przy użyciu adapterów zaworu VA/Z XX.1, dostępnych dla najpopularniejszych dolnych części zaworów i rozdzielaczy obiegu grzejnego. Patrz również część Akcesoria. Siłownik zaworu w stanie dostawy jest otwarty bezprądowo przez funkcję "first open". W ten sposób tryb grzania jest możliwy również bez okablowania elektrycznego obiegu regulacji temperatury na etapie stanu surowego. Po przyłożeniu napięcia roboczego (> 6 min.) funkcja "first open" zostaje automatycznie odblokowana i siłownik jest w pełni funkcjonalny. Dla instalacji urządzenia 24 V zalecane są następujące przewody przyłączeniowe: Przewód dzwonkowy: J-Y(ST)Y 0,8 mm² do 45 m Przewód płaszczowy: NYM 1,5 mm² do 136 m Przewód wtynkowy: NYIF 1,5 mm² do 136 m Transformator: Zasadniczo należy stosować transformator wg EN (dla AC) lub zasilacz sieciowy łączeniowy wg EN (dla DC). Wymiarowanie transformatora wynika z mocy załączanej siłowników zaworu. P Trafo =: 6W x n n Liczba siłowników zaworu Obliczanie maksymalnej długości przewodu (przewodu miedzianego) dla napięcia znamionowego 24 V: L = K x A / n A Przekrój przewodu w mm² n Liczba siłowników zaworu C Stała (269 m/mm²) R Długość przewodu 4 2CDC508159D4001 TSA/K 24.2

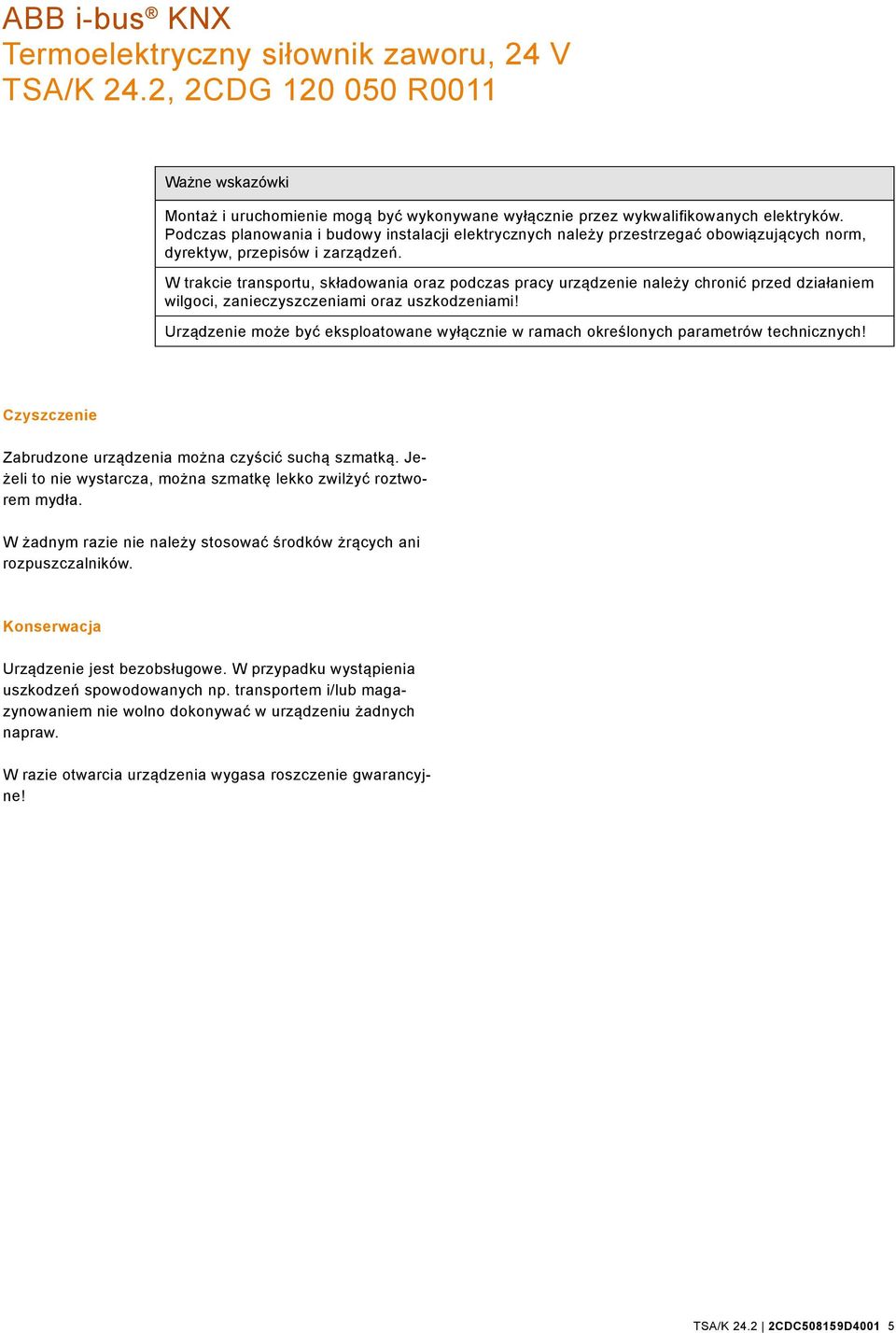

5 Ważne wskazówki Montaż i uruchomienie mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków. Podczas planowania i budowy instalacji elektrycznych należy przestrzegać obowiązujących norm, dyrektyw, przepisów i zarządzeń. W trakcie transportu, składowania oraz podczas pracy urządzenie należy chronić przed działaniem wilgoci, zanieczyszczeniami oraz uszkodzeniami! Urządzenie może być eksploatowane wyłącznie w ramach określonych parametrów technicznych! Czyszczenie Zabrudzone urządzenia można czyścić suchą szmatką. Jeżeli to nie wystarcza, można szmatkę lekko zwilżyć roztworem mydła. W żadnym razie nie należy stosować środków żrących ani rozpuszczalników. Konserwacja Urządzenie jest bezobsługowe. W przypadku wystąpienia uszkodzeń spowodowanych np. transportem i/lub magazynowaniem nie wolno dokonywać w urządzeniu żadnych napraw. W razie otwarcia urządzenia wygasa roszczenie gwarancyjne! TSA/K CDC508159D4001 5

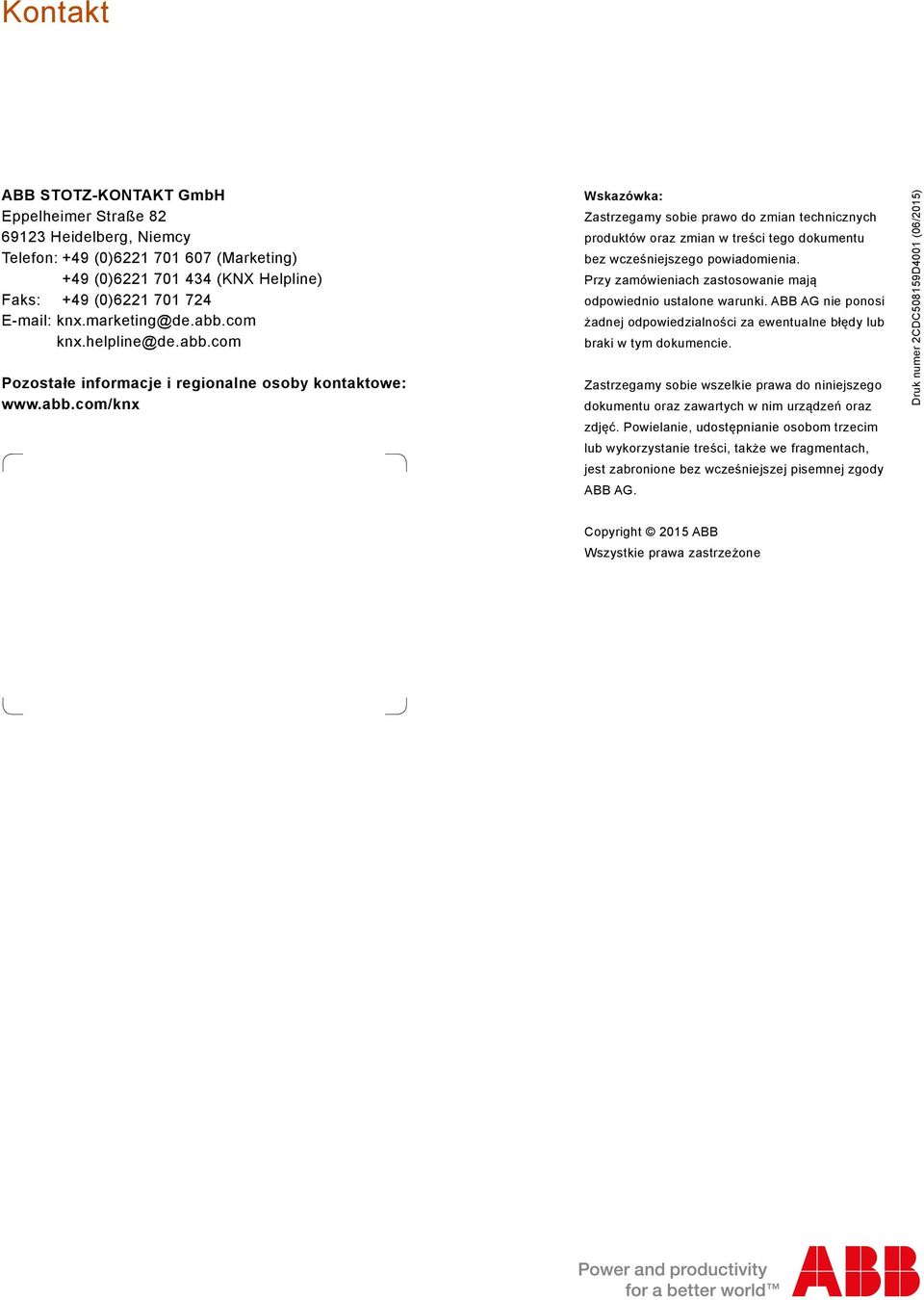

6 Kontakt ABB STOTZ-KONTAKT GmbH Eppelheimer Straße Heidelberg, Niemcy Telefon: +49 (0) (Marketing) +49 (0) (KNX Helpline) Faks: +49 (0) Pozostałe informacje i regionalne osoby kontaktowe: Wskazówka: Zastrzegamy sobie prawo do zmian technicznych produktów oraz zmian w treści tego dokumentu bez wcześniejszego powiadomienia. Przy zamówieniach zastosowanie mają odpowiednio ustalone warunki. ABB AG nie ponosi żadnej odpowiedzialności za ewentualne błędy lub braki w tym dokumencie. Zastrzegamy sobie wszelkie prawa do niniejszego dokumentu oraz zawartych w nim urządzeń oraz zdjęć. Powielanie, udostępnianie osobom trzecim lub wykorzystanie treści, także we fragmentach, jest zabronione bez wcześniejszej pisemnej zgody ABB AG. Druk numer 2CDC508159D4001 (06/2015) Copyright 2015 ABB Wszystkie prawa zastrzeżone
