1 Instrukcja montażu dla wykwalifikowanego personelu VIESMANN Vitogas 050 Typ GS0A Znamionowa moc cieplna 72 do 140 kw Koły gazowe Wersjanagazziemnyigazpłynny VITOGAS 050 3/2006 Po montażu usunąć!

2 Wskazówki bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa! Uwaga Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Przeznaczenie Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. & Prace przy instalacji gazowej może wykonywać wyłącznie instalator posiadający odpowiednie uprawnienia. & Pracenapodzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Przepisy Podczaspracnależy przestrzegać & przepisów bezpieczeństwa i higieny pracy, & ustawowych przepisów o ochronie środowiska, & przepisów zrzeszeń zawodowoubezpieczeniowych, & stosownych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE. a ÖNORM, EN, ÖVGW TR Gas, ÖVGW TRF i ÖVE c SEV, SUVA, SVGW, SVTI, SWKI i VKF Praceprzyinstalacji & Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. & Zabezpieczyć instalację przed przypadkowym włączeniem. & Jeśli instalacja opalana jest gazem, zamknąć zawór odcinający gaz i zabezpieczyć przed przypadkowym otwarciem. 2

3 Spis treści Przygotowanie montażu Informacja o wyrobie... 4 Przygotowanie montażu... 4 & Przed ustawieniem... 4 & Minimalne odstępy... 4 Przebieg montażu Montaż przerywacza ciągu... 6 Ustawienie i wypoziomowanie kotła grzewczego... 7 Montaż izolacji cieplnej... 8 Montaż blach zewnętrznych Przyłączanie palnika Montaż dolnej części regulatora Przyłącza elektryczne Przyłącza po stronie spalinowej Przyłączenie po stronie gazu Przyłączenie po stronie wody grzewczej Przyłącza zabezpieczające & Instalacja przewodów zabezpieczających & Zabezpieczenie przed brakiem wody Uruchomienie i precyzyjna regulacja

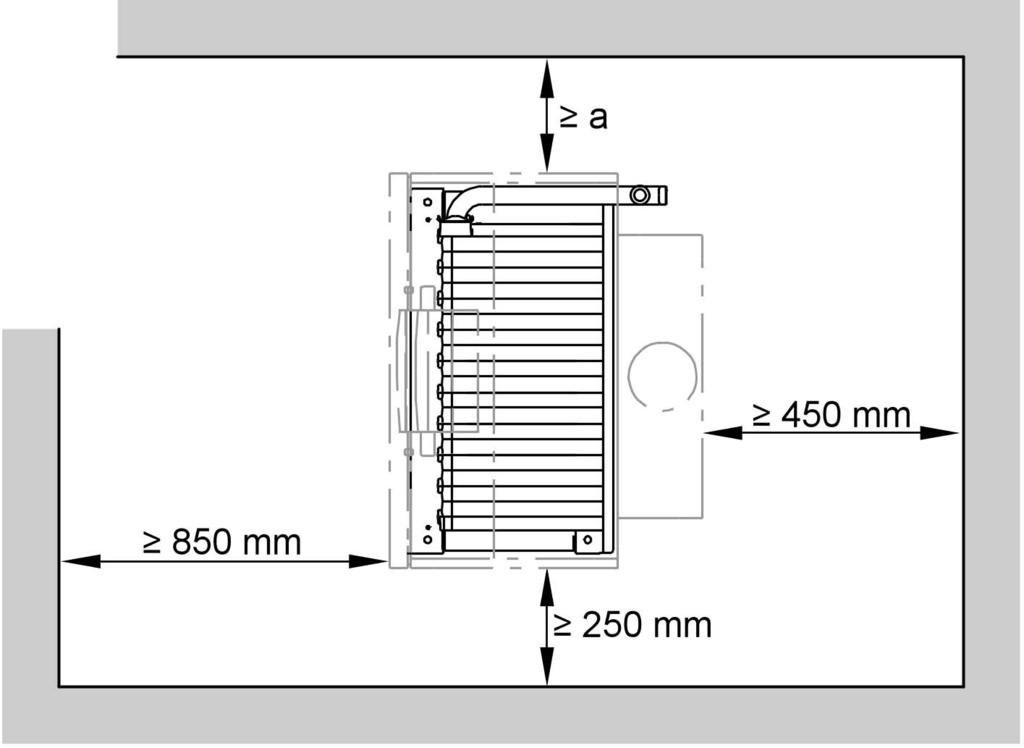

4 Informacja o wyrobie Vitogas 050, GS0A Znamionowa moc cieplna 72 do 140 kw Przystosowany do eksploatacji z gazem ziemnym GZ 50. Możliwość przestawienia na gaz ziemny lub gaz płynny przy pomocy zestawu adaptacyjnego. Przygotowanie montażu Przed ustawieniem Przerywacz ciągu zamontować przed ostatecznym ustawieniem kotła. Minimalne odstępy! Uwaga Aby uniknąć uszkodzenia urządzenia podczas transportu nie należy podnosić kotła grzewczego za króciec kotła, przerywacz ciągu i obudowę. Wskazówka Wceluułatwienia montażu i konserwacji należy przestrzegać podanych wymiarów. 4

5 Przygotowanie montażu (ciąg dalszy) Znamionowa kw moc cieplna a mm

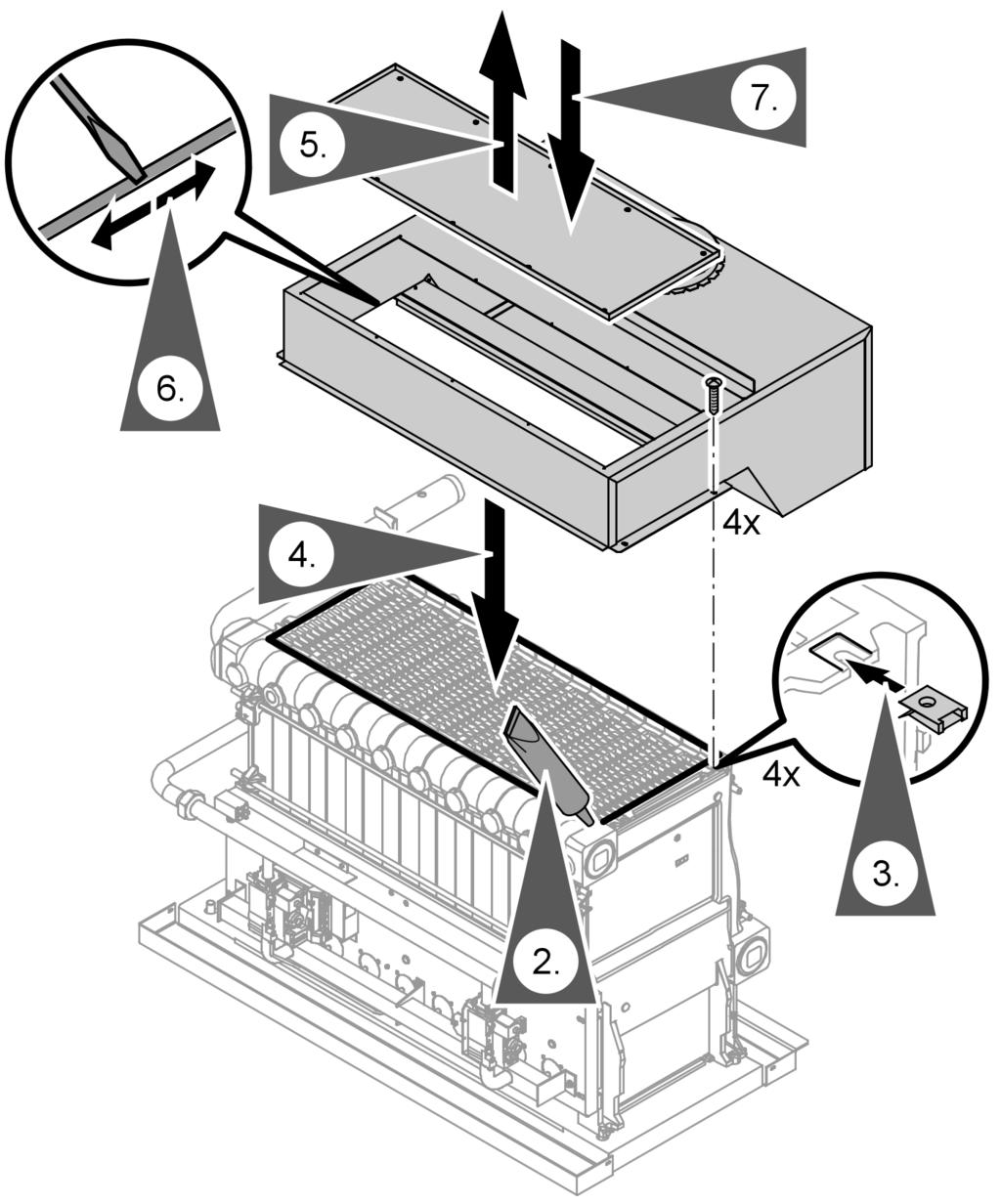

6 Montaż przerywacza ciągu 1. Wyczyścić powierzchnie uszczelnienia. Wskazówka Uszczelniane miejsca muszą być szczelne po stronie spalin. 2. Nanieść materiał uszczelniający z dostarczonej tuby. Wysmarować dokładnie powierzchnieuszczelnieniaodwewnątrz (patrz ilustracja 6. etapu roboczego). 6

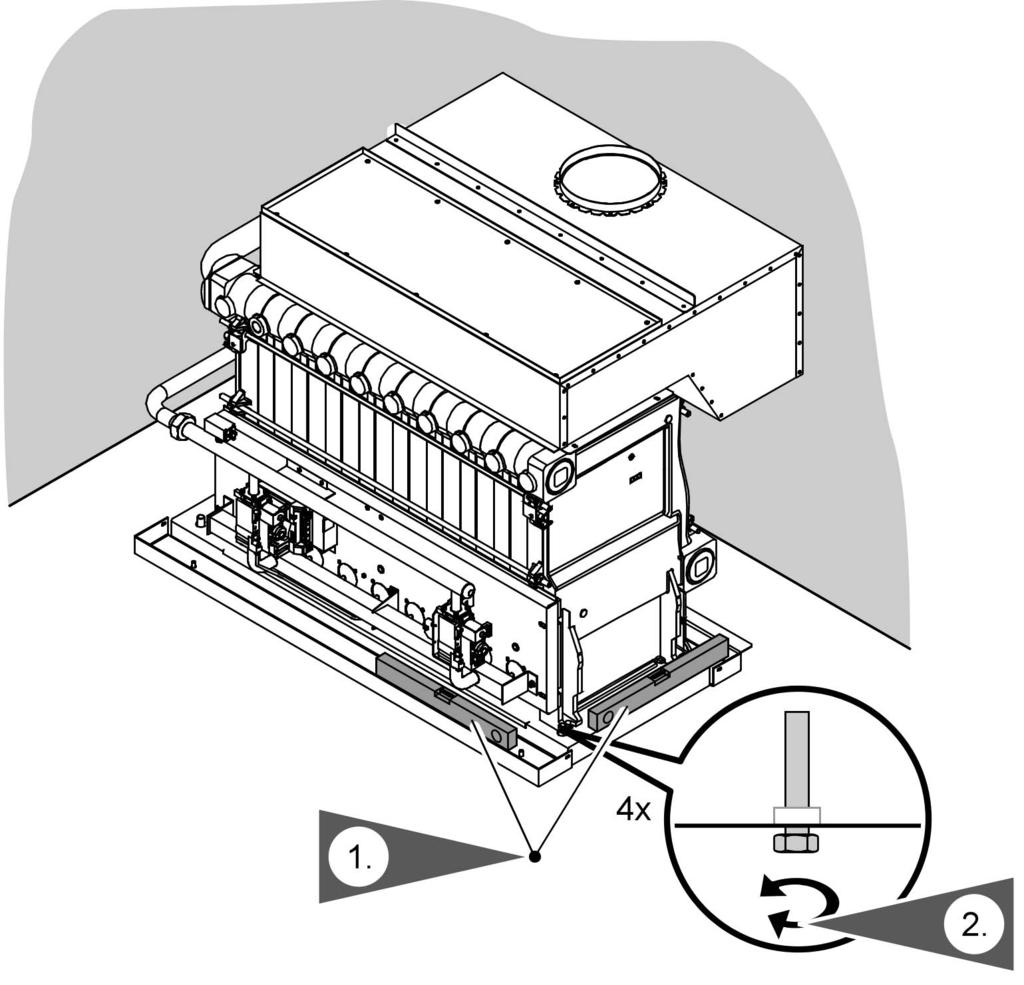

7 Ustawienie i wypoziomowanie kotła grzewczego Przy ustawianiu kotła grzewczego należy przestrzegać następujących zasad: & Ustawić kocioł grzewczy w pobliżu komina. & Specjalny fundament nie jest wymagany. & Nie blokować dostępu powietrza do kotła grzewczego. & Przestrzegać odpowiednich przepisów budowlanych przy podłogach drewnianych i z tworzywa sztucznego (np. maks. dopuszczalne obciążenie). & Wceluuniknięcia ciągu powietrza w obszarze palnika, wylot otworu nawiewu nie powinien się kończyć bezpośrednio za kotłem grzewczym. Wskazówka Zdjąć woreczek z tabliczką znamionową i manometrem z pręta kotwiącego i przechować. Tabliczkę znamionową nakleić później z tyłu poprawejstronieblachy górnej. Manometr uszczelnić na zasilaniu kotła. 7

8 Ustawienie i wypoziomowanie kotła grzewczego (ciąg dalszy) Montaż izolacji cieplnej Wskazówka dotycząca maty termoizolacyjnej: & Przełożyć ją czarną stroną na zewnątrz przez tuleję zanurzeniową. & Zamocować przy użyciu sprężystych spinaczy. & Obok płyty palnika zakładać ją zawsze do wewnątrz. 8

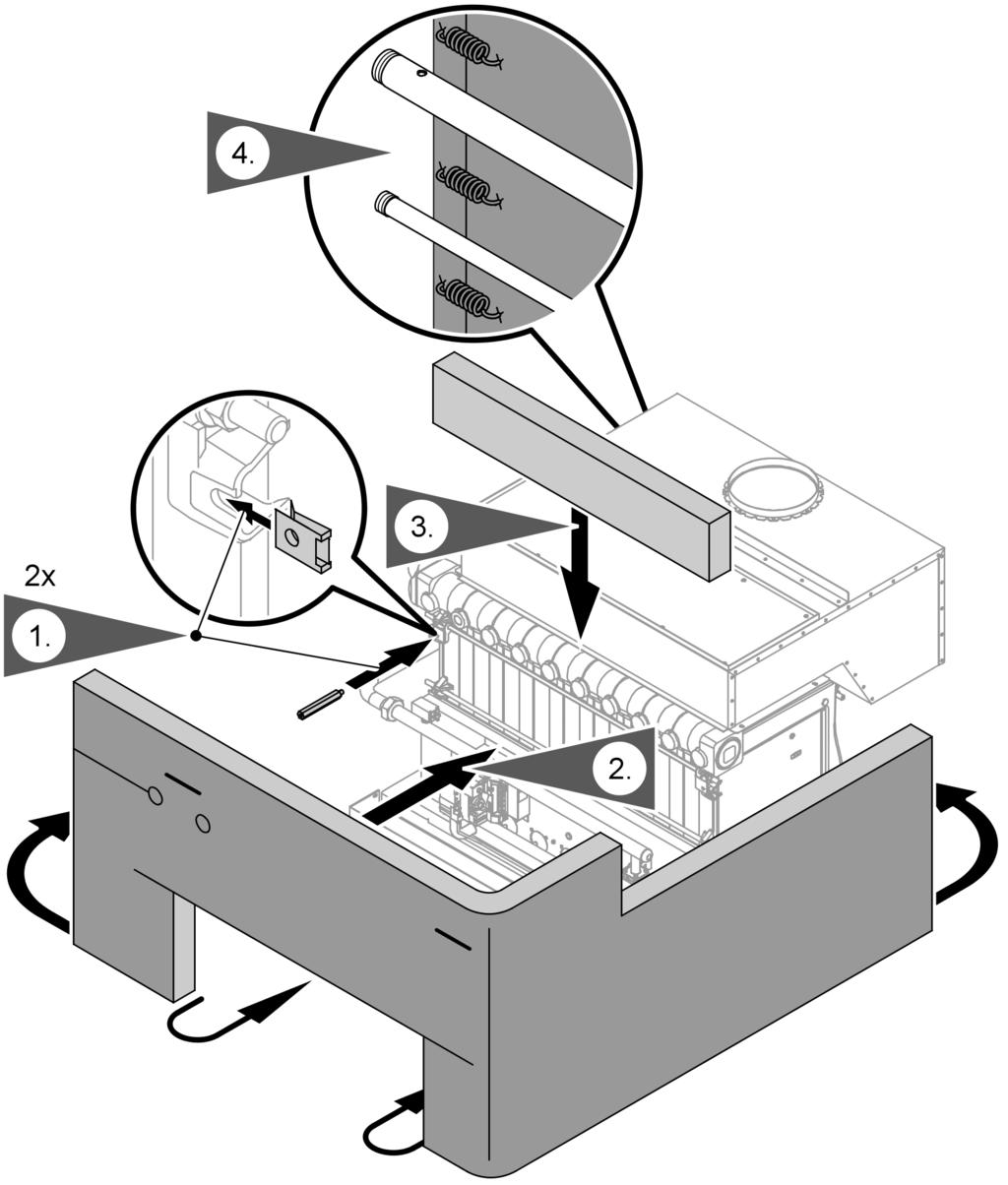

9 Montaż izolacji cieplnej (ciąg dalszy) 9

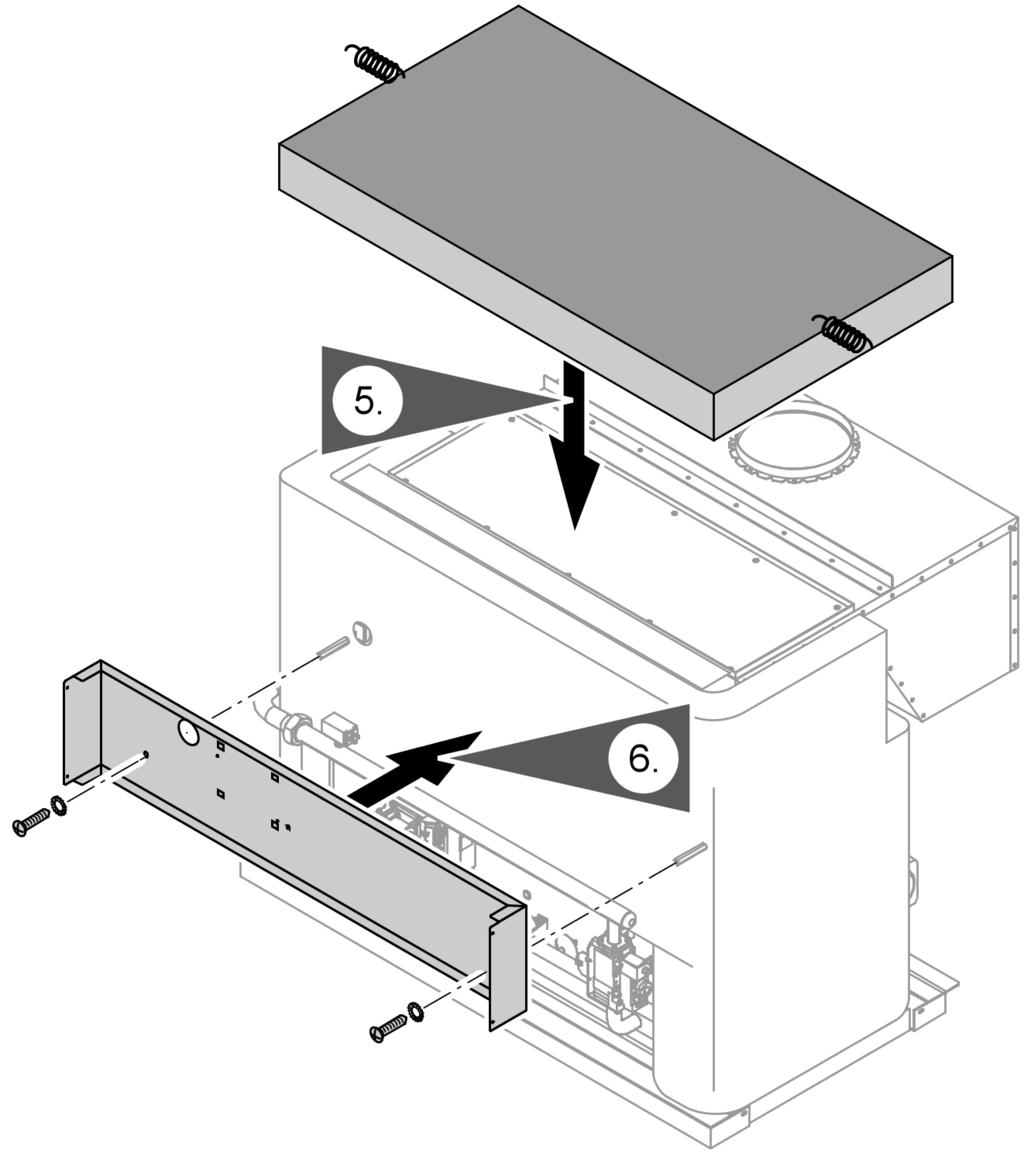

10 Montaż izolacji cieplnej (ciąg dalszy) 10

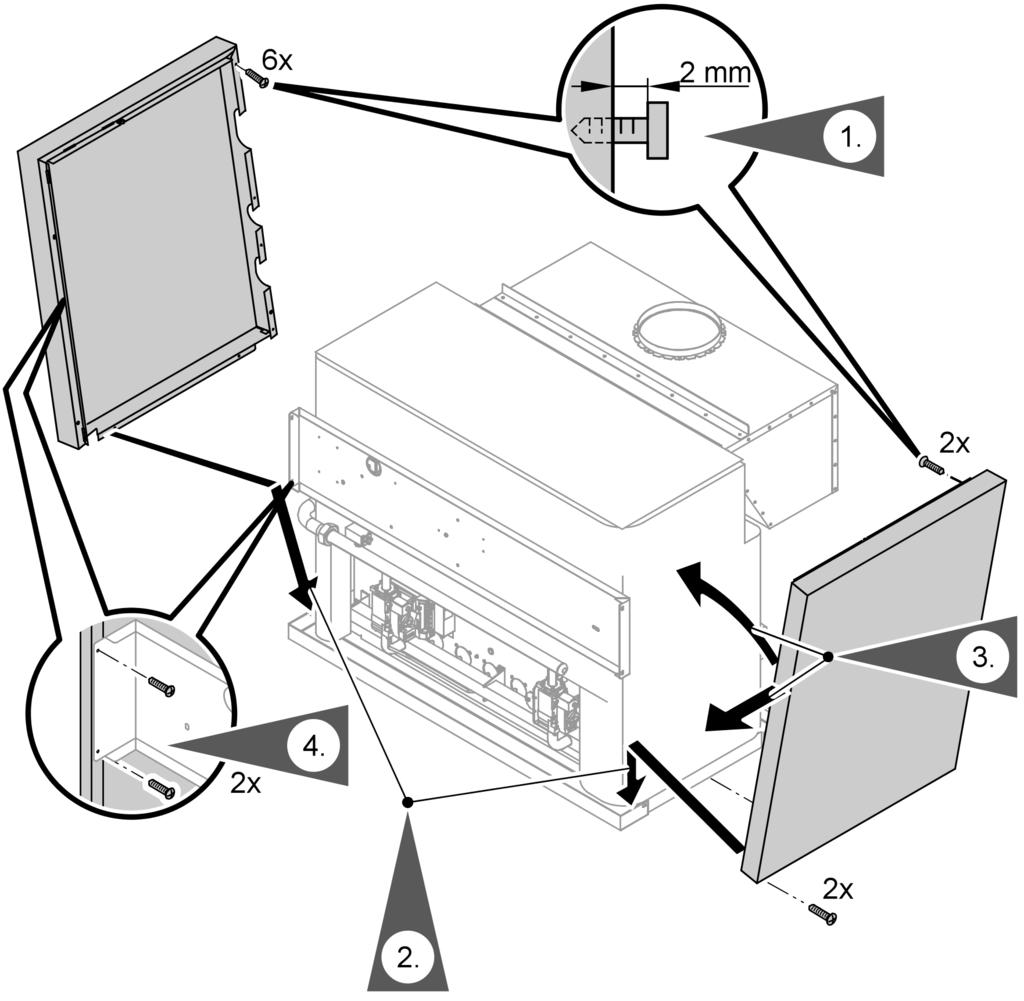

11 Montaż blach zewnętrznych 11

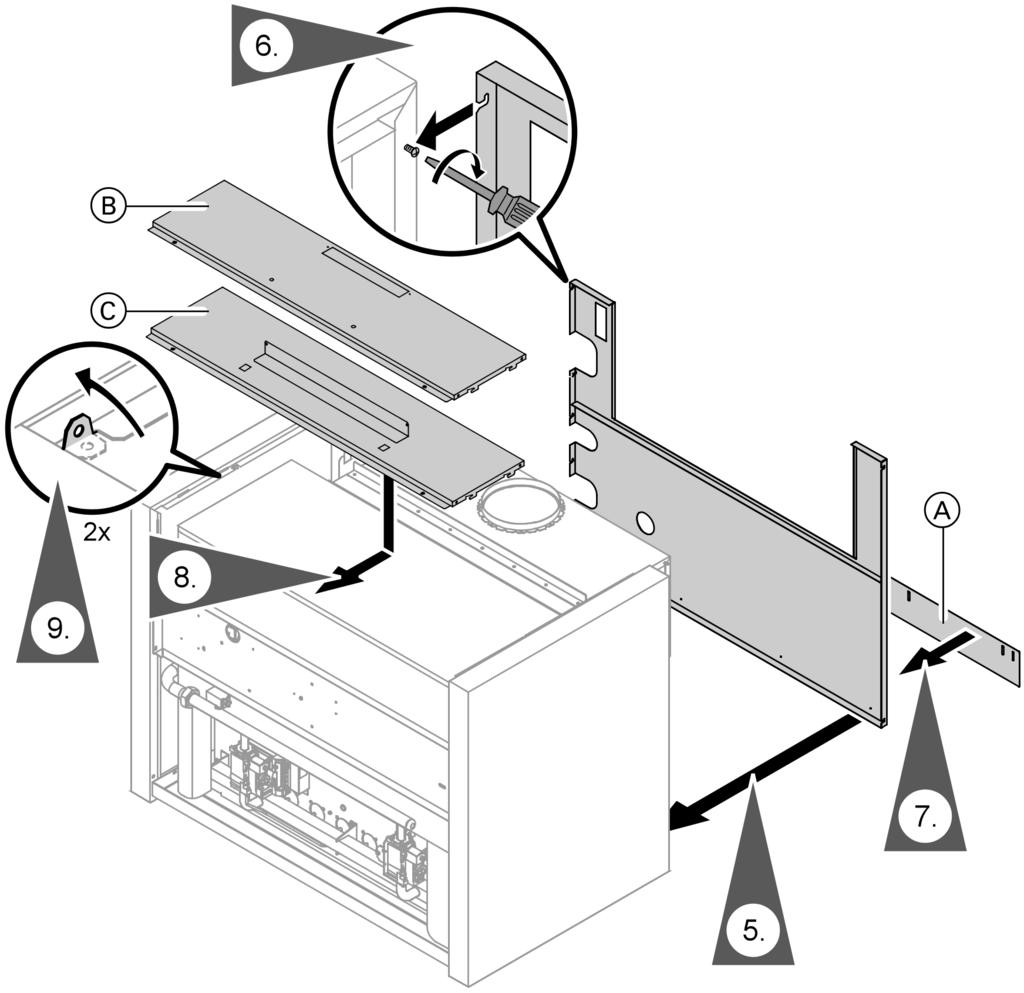

12 Montaż blach zewnętrznych (ciąg dalszy) A Blacha nawrotowa B Płyta górna przednia dla Vitotronic 100, typ KC4 i Vitotronic 200, typ KW5 C Płyta górna przednia dla Vitotronic 100, typ GC1 12

13 Przyłączanie palnika 1. Tylko dla regulatora Vitotronic 100, typ KC4 i Vitotronic 100, typ KW5: przykręcić zestaw uzupełniający dla palnika dwustopniowego do blachy środkowej. Instrukcja montażu Zestaw uzupełniający dla palnika dwustopniowego 2. Przykręcić przewody uziemiające do blachy środkowej. 3. Włożyć wtyk ans, fa, df, aya, faa, gö, dg, dh, gf, aa w gazowy automat palnikowy. Wskazówka Przewód fa znajduje się wopakowaniu izolacji cieplnej. Wtyk aya tylko przy płynnym gazie: Instrukcja montażu Czujnik ciśnienia gazu (wyposażenie dodatkowe) 13

14 Przyłączanie palnika (ciąg dalszy) 4. & Przewód z wtykiem lö przeprowadzić do lewego uniwersalnego regulatora gazu i połączyć wtyki złącza wtykowego lö. & Wtyk df: Instrukcja montażu Przewód przyłączeniowy do zewnętrznego elektromagnetycznego zaworu bezpieczeństwa (wyposażenie dodatkowe) 5. Przewód fa przeprowadzić na górę przez otwór w przedniej górnej płycie. Wskazówka Wystające części przewodów połączyć wwiązki i przymocować do blachy środkowej łączkami przewodów. Montaż dolnej części regulatora! Uwaga Uszkodzenia przewodu czujnika (rurka kapilarna) powodują zakłócenia jego funkcjonowania. Nie załamywać kapilary. Wskazówka Czujnik temperatury wody w kotle i śruby mocujące znajdują się wopakowaniu regulatora. Czujniki temperatury wody w kotle wsunąć możliwie daleko do tulei zanurzeniowej. Wystającą część przewodu czujnika położyć na macie termoizolacyjnej. 14

15 Montaż dolnej części regulatora (ciąg dalszy) Vitotronic 100, typ KC4 i Vitotronic 200, typ KW5 A Czujnik B Tuleja zanurzeniowa Czujnik temperatury wody w kotle zwtykiem 15

16 Montaż dolnej części regulatora (ciąg dalszy) Vitotronic 100, typ GC1 A Czujnik B Tuleja zanurzeniowa Czujnik temperatury wody w kotle zwtykiem Przyłącza elektryczne Przyłącza w dolnej części regulatora, patrz instrukcja montażu regulatora obiegu kotła. Wskazówka Przewód zasilający znajduje się w opakowaniu regulatora. 230 Przewody 230 V i przewody niskiego napięcia połączyć wosobne wiązki. 16

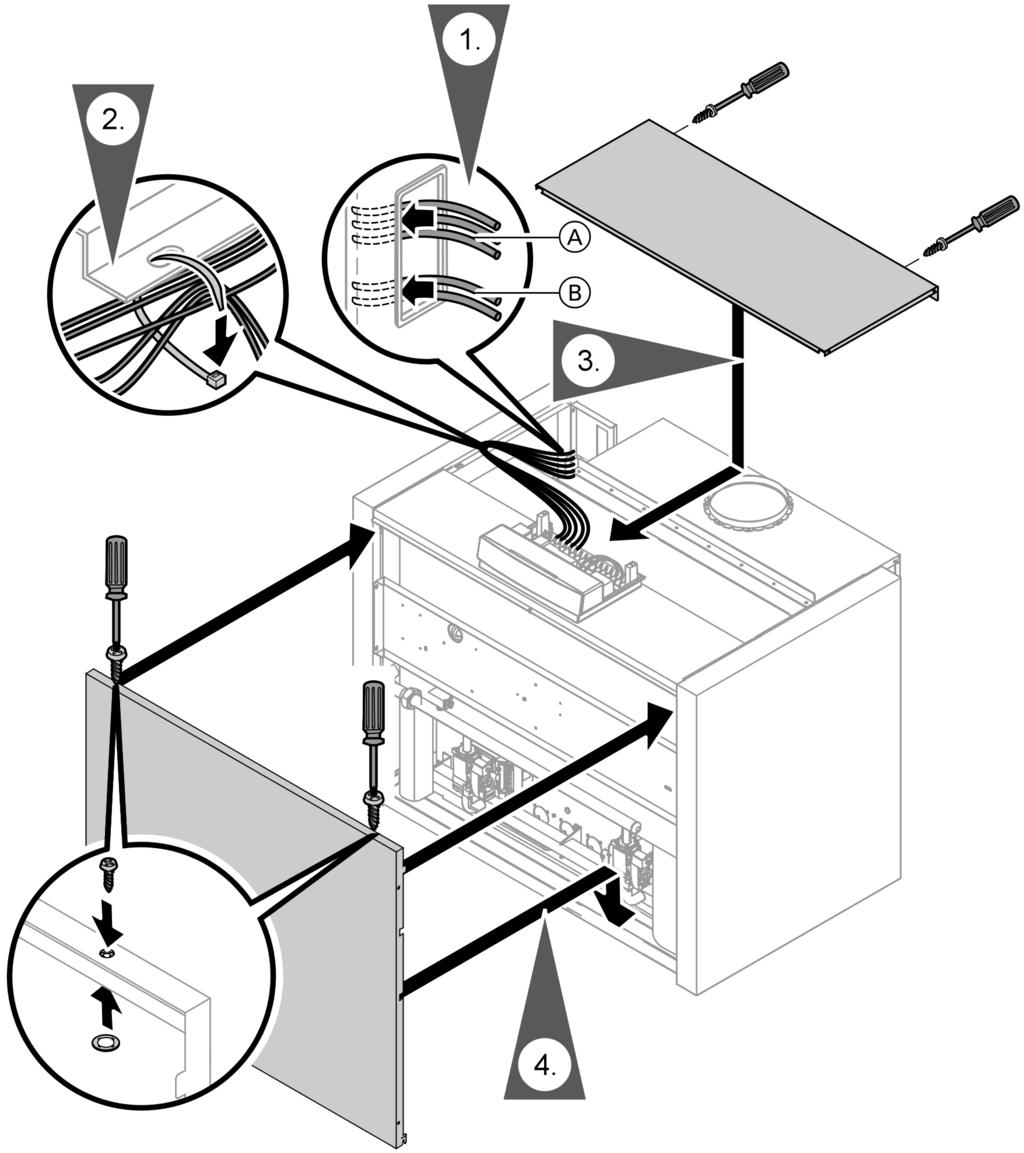

17 Przyłącza elektryczne (ciąg dalszy) A 230 Przewody 230 V B Przewody niskiego napięcia 17

18 Przyłącza po stronie spalinowej Przekrój rury spalin musi odpowiadać przekrojowi króćca przerywacza ciągu. 1. Przyłącze spalin wykonać na najkrótszym odcinku. Unikać ostrych załamań. 2. Wykonać otwór pomiarowy w rurze spalin i go zamknąć. 3. Zaizolować termicznie rurę spalin. A Otwór pomiarowy 7 10 mm 18

19 Przyłączenie po stronie gazu A Przyłącze gazu 1. Wykonać przyłączegazuwgodpowiednich przepisów (TRGI '86/96 lub TRF 1996 w Niemczech). Przyłącze gazu: R 1 2. Przeprowadzić kontrolę szczelności.! Uwaga Zbyt wysokie ciśnienie kontrolne może spowodować uszkodzenie uniwersalnego regulatora gazu. Maks. nadciśnienie kontrolne: 150 mbar. Przy wyższym ciśnieniu wytworzonym w celu lokalizacji wycieku: odciąć kocioł grzewczy od głównego przewodu (poluzować złącze śrubowe). 3. Odpowietrzyć rurę gazową. Przyłączenie po stronie wody grzewczej Kocioł grzewczy jest przystosowany tylko do pompowych wodnych instalacji grzewczych. W przypadku obiegów grzewczych bez mieszacza zalecamy w zasilaniu instalacji montaż zaworu zwrotnego klapowego jako hamulca grawitacyjnego. Dzięki temu zapobiega się sytuacji, w której podczas preferencyjnego włączenia podgrzewu wody użytkowej oraz eksploatacji letniej ciepło wskutek grawitacji przepływa w sposób niekontrolowany do układu grzewczego. 19

20 Przyłączenie po stronie wody grzewczej (ciąg dalszy) 1. Dokładnie przepłukać instalację grzewczą, szczególnie przy przyłączaniu kotła grzewczego do istniejącejinstalacjigrzewczej. 2. Przyłączyć obiegi grzewcze. A Manometr B Zasilanie kotła R2 C Powrót kotła R2 D Zabezpieczenie na powrocie/ spust R 1 Przyłącza zabezpieczające Kotły grzewcze muszą być wyposażone w zawór bezpieczeństwa dobrany zgodnie z PN 82/M i z przepisami Urzędu Dozoru Technicznego. 20

21 Przyłącza zabezpieczające (ciąg dalszy) Instalacja przewodów zabezpieczających! Uwaga Zablokowane przewody łączące zakłócają działanie zaworu bezpieczeństwa. Nie montować pomp, armatur lub przewężeń w przewodach łączących pomiędzy kotłem grzewczym a zaworem bezpieczeństwa. Minimalne przekroje poprzeczne Znamionowa moc cieplna 72 do 96 kw 108 do 140 kw Przyłącze wlotowe zaworu bezpieczeństwa DN 20 (R ¾) DN 25 (R 1) Przewód wyrzutowy zaworu bezpieczeństwa DN 25 (R 1) DN 32 (R 1¼) Naczynie wzbiorcze DN 20 (R ¾) DN 20 (R ¾) Zabezpieczenie przed brakiem wody Testy udowodniły, że można zrezygnować z wymaganego przez normę EN zabezpieczenia przed brakiem wody. Uruchomienie i precyzyjna regulacja Instrukcje serwisowe Kocioł grzewczy i regulator obiegu kotła 21

22 22

23 23

24 Wydrukowano na papierze ekologicznym, wybielonym i wolnym od chloru Viessmann Sp. z o.o. ul. Karkonoska Wrocław tel.: (071) faks:(071) Zmiany techniczne zastrzeżone! 24
